Замена лампочки противотуманки Рено Логан

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

• Комплект ПТФ.
• Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
• Рамка для ПТФ (является вспомогательным инструментом).
• Жгут проводов.
• Маркер.
• Шуруповёрт или дрель.
• Напильник или шлифовальная бумага.
• Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

1. В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
2. Откручиваем два болта крепления кожуха.
3. Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
4. Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

1. Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

Благодаря шаблону, просверлить отверстия не составит труда

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост. Мой муж очень рано выезжает на работу

Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами

Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.

Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.

Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.

А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо

к чему крепятся рамки?

На бампере есть пластиковые выступы

Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?

Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)

Как заменить

Демонтаж оптики на Логан 2 разнится в зависимости от того, левая это фара или правая. Если требуется поменять деталь слева, нужно снять аккумулятор. В некоторых случаях мастера в автосервисе проводят замену огней на левой фаре без демонтажа батареи.

Процедуру замены можно описать по этапам:

1. Демонтаж АБ. Из инструментов понадобятся: торцевой ключ на 13 и рожковый на 10 и 8.
2. С помощью ключей снимаются провода, в первую очередь с массы (знак «-»), затем с плюса. Торцевой головкой отжимаются крепежи аккумулятора.
3. На блок-фаре в центе расположена пластиковая крышка, фиксатор расположен сверху. Пальцем надавливают на фиксатор, крышка отжимают и вытягивают на себя.
4. Извлекается колодка питания с проводами и уплотнительный чехол.
5. Отжав крючки фиксатора, лампочку извлекают из штатного места в блок-фаре.
6. Монтаж новой лампы ведут в обратной последовательности.

Предусмотренная длина лампочки в этой модели — 82 мм. В корпусе фары есть штатные выемки, в которые должны входить металлические язычки, расположенные на цоколе. Это обеспечит оптимальное положение детали относительно рефлектора и рассеивателя.

Установка противотуманных фар на Рено Логан: фото, видео, советы

Монтируем отводящие грязь щитки. Выполняем регулировку оптики.

Процедура идентична как для правой, так и для левой ПТФ. Обозначенная здесь последовательность работ имеет общий характер, поскольку для различных годов выпуска модели алгоритм действий обладает своей спецификой.

Если модификация Рено Логан выпущена до г. Регулировка светового пучка противотуманных фар очень важна и не сопряжена с трудностями ее реализации. Перед непосредственной регулировкой проверяем давление воздуха в шинах и при потребности прибегаем к его выравниванию.

Установка птф на Рено Логан фаза 1 своими руками видео

Устанавливаем автомобиль передней частью к стене. Удостоверяемся, что топливный бак заполнен на половину емкости или менее.

Наносим на поверхность стены специальную разметку, где заранее отмечаем центры фар. Фаза крепление рамки птф рено логан Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары. Шаблон необходимо вырезать по накладке, соблюдая все размеры. Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1 Для работ в фазе 1, нужно только вырезать нишу под ПТФ в самом бампере.

Далее, лучше всего снять передний бампер, о том, как легко это крепление рамки птф рено логан написано в этой статье. Сняли бампер, установите парктроники! Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели. Благодаря шаблону, просверлить отверстия не составит труда Вставляем в высверленные отверстия бампера заглушку ПТФ.

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер. Я решил бороться с ним по своему! А именно ни копейки не давать этим пройдохами и спекулянтам, продавцам иностранных запчастей.

Установка противотуманных фар на Рено Логан

Дадим стране отечественный продукт! Я сначала попробовал прикрепить на болт с гайкой…ага, хренушки…болт то я вставил, но чтобы накрутить на него гайку, его нужно придерживать ключом или отверткой, но ими просто не подлезть.

Имейте ввиду, для крепления ПТФ нужно затариться четырьмя клипсами, типа тех, в которые заворачивается болт крепления бампера, к крылу. Ну и напоследок прикинул ПТФ к рамке Продолжение в следующей части отчета. Всех С Рождеством!

Замена габаритной лампочки Рено Логан в передней и задней фаре своими руками

16067 .Мар.2015

Автомобили марки Рено завоевали сердца россиян своей бюджетной ценой, отличной подвеской, специально разработанной для наших дорог и оригинальными двигателями французских производителей. Качество светотехнического оборудования также находится на высоком уровне, а замена габаритной лампочки не составит особого труда.

Замена передней габаритной лампочки

Все ходовые огни на Рено сведены в блок-фару, что значительно упрощает процесс удаления и установки как габаритных, так и поворотных ламп. Рекомендуем посмотреть видео:

Если не горят передние габариты, советуем сделать замену лампочки. Чтобы разобрать переднюю лампу, понадобится головка на 10 с удлинителем и отвёртка.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя. Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей

Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Замена задней габаритной лампочки

Последовательность действий:

• Отсоединяем минусовую клемму аккумулятора;
• В багажнике отделяем и убираем обивку (см. фото ниже);
• Отключаем проводку задних фонарей;
• Крестообразной отвёрткой откручиваем саморезы крепления фары (на Логане 2-й фазы гайки из пластика);
• Выдвигаем на себя задний фонарь и снимаем с защёлок панель лампочек;
• Неисправную лампочку с проворотом вынимаем из посадочного места и вставляем с нажатием новую, повернув её до упора;
• Ставим панель обратно, возвращаем на место фонарь и обшивку багажника.

Замена лампы в противотуманной фаре на Рено Логан

Рено Логан замена противотуманной лампы

Если возникает необходимость заменить противотуманные фары в модели Рено Логан, то по этому поводу не следует спешить обращаться в специализированный сервис. Данную процедуру можно произвести самостоятельно, когда автомобиль Рено Логан уже снят с гарантии или лампочка противотуманки не состоит в регламентном списке на бесплатную гарантийную замену. Работа не включает в себя сложные операции, а состоит из довольно простых манипуляций. Замена противотуманной фары существенно упростится, если предварительно изучить приведенную далее инструкцию.

Как выглядит последовательность операций по замене?

Как пошагово меняется лампочка противотуманки:

1. Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
2. После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
3. Рассоединяем электрический разъем питания патрона с лампой ПТФ.
4. Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
5. Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.

Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.

Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.

После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).

Особенности регулирования пучка света

После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.

• • Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
  • Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
  • Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.

• После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
• Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
• Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.

Выводы

Монтаж противотуманной оптики в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Здесь не лишними будут навыки регулировки, позволяющие корректно и достаточно быстро «выставить» световой пучок. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.

В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности (пластиковой колбы). Замена лампочки противотуманки позволит не только повысить эффективность излучаемого светового потока, но и существенно облегчить обзор в затрудненных погодных условиях (дождь, туман и пр.).

Какие лампы выбрать

Выбор лампы ближнего света напрямую зависит от финансовых возможностей и личных предпочтений водителя. Более популярными среди водителей считаются осветительные приборы Philips и Osram. Также хорошие отзывы у фирмы Narva. Эти лампы отличаются долговечностью и надежностью. Однако на них же установлена и самая высокая цена.

При желании можно подобрать более дешевые аналоги, но стоит помнить, что рабочий ресурс в недорогих экземплярах значительно меньше. Также из-за особенностей конструкции после установки таких ламп потребуется потратить больше времени на точную настройку потока света.

Перед покупкой лампочки следует определиться, какого типа осветительный прибор будет использоваться.

Лампы накаливания

Наиболее простой и непритязательный вид осветительных элементов. Состоят из герметичной колбы, наполненной инертным газом, вольфрамовой нити и электродов. Качество освещения довольно низкое. Практически весь ресурс растрачивается на нагрев фары. Однако и стоимость ламп находится в самой низкой категории.

Галогенные

Более усовершенствованный тип ламп. Основное отличие от предыдущего вида в добавленных к инертному газу галогенах. Именно за счет них значительно повышается эффективность работы прибора. Такие лампы намного лучше освещают дорогу во время движения.

Ксеноновые или газоразрядные

Работают без использования вольфрамовой нити за счет электрического разряда между электродами. Обладают отличным качеством света и долго служат владельцу. Отличаются очень высокой стоимостью и запрещены законодательством (кроме заводской комплектации). За самостоятельную установку ксеноновых ламп предусмотрен штраф для водителя.

Светодиодные

Объединяют в себе лучшие качества. Высокий уровень освещения и долгий срок службы приборов вывел их на заслуженное первое место среди автомобильных ламп. Картину портит слишком завышенная стоимость.

При выборе лампочки ближнего света стоит обращать внимание и на фирму производителя

Bosch

По мнению автовладельцев лампочки, выпускаемые фирмой Bosch, обладают всеми необходимыми качествами и приятно радуют водителя. По качеству освещения эти лампы на 90% превышают яркость стандартных. Водители отмечают, что это сразу бросается в глаза после установки.

Высокая производительность обеспечивает мощный поток света даже при не слишком новых и чистых отражателях. Направленность светового пучка позволяет хорошо рассмотреть даже отдаленные объекты.

Кроме того, оригинальные лампочки Bosch имеют гораздо более долгий срок службы, нежели большинство стандартных приборов. Световой поток имеет чистый белый свет, который не утомляет глаза даже при длительном пребывании за рулем. Благодаря качеству света многие водители отказываются от установки ксенона.

Основным недостатком по мнению автовладельцев является высокая стоимость.

Osram

Лампы Osram отличаются повышенной светоотдачей. Обеспечивают достойное качество освещения даже при не слишком хороших светоотражателях. При установке требуется дополнительная настройка. В противном случае фары будут ослеплять встречных водителей, что отрицательно влияет на безопасность движения.

Стоимость лампы несколько выше, чем у стандартной, но это вполне компенсируется качеством работы. Главным недостатком является небольшой срок службы.

Philips

Лампы данного производителя неизменно являются лидерами продаж. Яркий чистый свет обеспечивает большую дальность обзора, при этом защищает глаза водителя от усталости при дальних поездках. Срок службы лампы в несколько раз превышает средний период работы ламп других производителей. Высокое качество и большой спрос обеспечили немалую стоимость приборов.

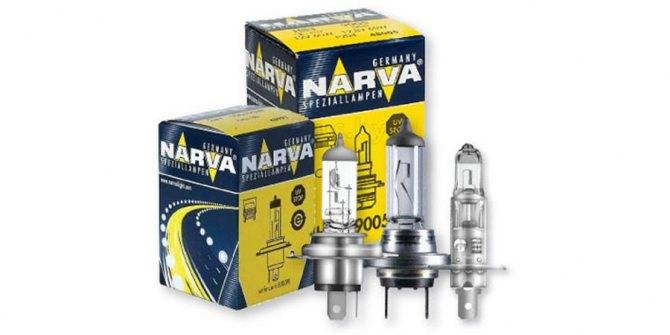

NARVA

Отличное качествоближнего света. При этом не слишком высокая стоимость лампы. Неплохо для водителей, которые в темное время передвигаются в черте города. Дальний свет значительно хуже, чем у более дорогих аналогов. Это является одним из самых существенных недостатков ламп данного производителя.

Koito

Несмотря на отсутствие более или менее понятной информации на упаковке (все надписи приведены на японском) при эксплуатации данные лампы демонстрируют неплохие качества. Они отлично освещают дорогу на ближнем и дальнем свете, не слепят встречных водителей, демонстрируют немалый срок службы.

Лампы с усилением обычно имеют более высокое качество освещения, но при этом срок их службы гораздо ниже среднего.

Установка ПТФ своими руками

Как заменить лампы габаритного огня на Рено Логан видео и фото

Установка противотуманных фар на рено логан

Ниже подробно описано, как самостоятельно установить ПТФ, на примере Логана фаза 2.

Перед установкой проверяем наличие реле ПТФ в блоке под капотом и наличие нужного предохранителя (F31) в блоке предохранителей, находящемся в торце торпедо со стороны водителя.

Нам понадобится запчасти:

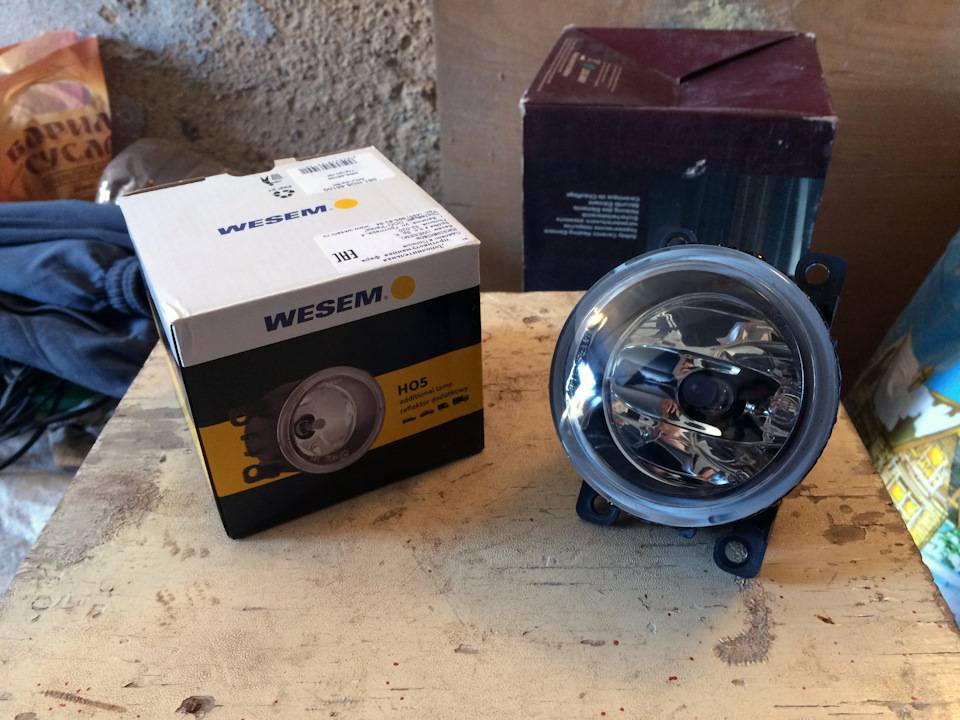

1. Комплект противотуманных фар (ПТФ);
2. Подрулевой переключатель (с положением для передних ПТФ);
3. Рамки (кронштейны) под противотуманные фары (комплект);
4. Жгут подключения;
5. Накладки на бампер (для Рено Логан фаза 2).

Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на 20.

Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично. Берем торкс и снизу откручиваем 2 винта. После чего отпускаем рычаг регулировки руля по высоте, оставляем его в таком положении (для Фаза2) и тянем за верхнюю часть кожуха (снимается без проблем). Теперь нижняя (не снимайте ее до конца, а лишь чуть опустите, чтобы был доступ к болтикам держащих подрулевой, иначе потом сложно вставить кожух на место).

Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы. Подключаем новый (будет щелчок), ставим на место и закручиваем болтиками. Вставляем до конца нижний кожух. Далее – верхний. И защелкиваем их между собой. Можно поднять руль в самое верхнее положение и зафиксировать рычагом наклона руля (для Фаза2). Закручиваем два винта.

Проверяем.

Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так же, перед установкой ПТФ на Логан Фаза 2, можно заготовить шаблон из картона, по которому будут просверлены отверстия для защёлок накладок и отверстие под ПТФ.

Для Логан Фаза 1 понадобится просто вырезать заглушки в бампере, в нишах ПТФ.

Сейчас читают: Лампы, применяемые в автомобиле Рено Логан — автомануал заказ автокниг с доставкой в любую точку мира

Для установки ПТФ понадобится:

1. Шаблон;
2. Маркер;
3. Дрель;
4. Нож;
5. Обезжириватель;
6. Пластиковые хомуты.

Снимаем бампер.

Обезжириваем и размечаем бампер (Фаза2)/вырезаем заглушки (Фаза1).

Берем дрель и по разметке сверлим отверстия. Зачищаем их ножом. Убираем мусор и ещё раз обезжириваем, чтобы скотч приклеился. Устанавливаем заглушки в бампер. Прижимаем до защёлкивания и удерживаем пару секунд, чтобы скотч приклеился.

Далее, надо поставить ПТФ с рамкой на штатные пластмаски.

Фото до пропила отверстий.

На этом этапе возникает проблема – штатные заглушки, которые должны крепить рамку с ПТФ к бамперу крайне сложно найти в продаже. Вместо них используются пластиковые хомутики.

Рамка ПТФ имеет пластиковую полоску. Берем дрель и просверливаем все 4 крепления на бампере и 4 отверстия в рамке. Стягиваем пластиковыми хомутиками.

Должно держаться неподвижно.

Финальный этап – подключение.

Подключаем жгут к разъему, находящемуся за бампером с водительской стороны.

Внимание! В самой дешевой комплектации этого разъема нет (его придётся докупать и прокладывать отдельно)!

Место крепления жгута на Фаза2 — под нижней решеткой. (в Фаза1 – иначе).

Хомутами можно дополнительно закрепить накладку

Подключаем правую ПТФ

Прокладываем жгут

Подключаем левую ПТФ

Проверяем

Выключаем. Ставим бампер на место.

При креплении левого брызговика смотрим, чтобы жгут не болтается в воздухе.Если болтается – можно зафиксировать хомутом.

Готово.
