Передний ступичный подшипник Рено Логан без абс

Рено Дастер 4х4: замена заднего ступичного подшипника — пошаговое руководство

Задний ступичный подшипник Рено Дастер 4х4 меняется в 6 этапов:1. Подготовка к ремонтным работам;2. Снятие колеса, тормозного барабана, колодок;3. Снятие кулака со ступицей;4. Выпрессовка ступицы с шарикоподшипником;5. Замена и запрессовка новой детали;6. Обратная сборка узла, установка на автомобиль.

Подготовка к снятию и замене подшипника ступицы

Перед заменой и разборкой узла ознакомьтесь с устройством подвески авто, а так же с элементами кулака.

Подготовьте набор инструментов по списку:

• Чашечный съемник ступичных подшипников;
• Оправку для выпрессовки деталей;
• Набор ключей, вороток или головок с трещоткой (30, 18, 17, 16);
• Ключ Торкс Т-40 (шестигранник);
• Отвертки, пассатижи;
• Молоток, зубило;
• Домкрат.

• Сначала ослабляем колёсные болты, а затем ступичную гайку.
• Устанавливаем автомобиль на домкрат, ставим подпорку.
• Открутив болты, снимаем колесо.
• Находим и вынимаем датчик скорости из кулака.
• Теперь переходим к снятию тормозного барабана. Ослабьте пружину у колодок, отверткой через отверстия в барабане, перед этим обязательно снимите авто с тормозов. Откручиваем винты барабана ключом Торкс Т-40.
• Затем снимаем барабан. При «спекании» с колодками воспользуйтесь WD-40.

• Находим и снимаем отверткой верхнюю стягивающую пружину.
• Теперь с обеих сторон вытаскиваем боковую пружину с чашкой , тем самым освободив колодки.

Далее требуется открутить кулак от элементов подвески (смотри фото):

— Амортизационной стойки;— Поперечных и продольных рычагов подвески;— Шлицевого вала корпуса шарнира привода колёс (ШРУС).

• Сняв кулак в сборе со ступицей и подшипником, ставим его на губки тисков или просим помощника подержать конструкцию.
• Выпрессовываем ступицу из кулака, используя молоток с оправой нужного размера. (в этом случае применяли удлинитель головки на 32). Выбив ступицу, на ней останется внутренняя обойма ступичного шарикоподшипника, а внутри кулачка наружная часть с сепаратором и шариками.
• Далее снимаем стопорное кольцо с внутренней стороны снятого узла.

• Выбиваем наружное кольцо ступичного подшипника, используем молоток с оправой такого размера, чтобы она упиралась в торец обоймы, но не задевала корпус кулака.
• Далее стаскиваем внутреннюю обойму со ступицы, для этого понадобиться острое зубило.

Запрессовка нового заднего ступичного подшипника Рено Дастер

Запрессовать (вставить) подшипник ступицы в кулак, а так же установить ступицу можно несколькими методами:— Выбивание, применяя молоток с оправой;— Чашечным съемником с упорными дисками;— Прессом, применяя оправу.Способы имеют плюсы и минусы, а так же разную доступность. Самый простой первый вариант установки, но он не точный и не надежный. Пресс есть не у каждого автомобилиста, а вот чашечный съемник – это оптимальный вариант, стоимость устройства 500 рублей, но выручит он вас не один раз. Рассмотрим три варианта замены (запрессовки) подшипника ступицы.

Первый способ замены:

• Установите корпус кулака на жесткую и ровную поверхность, предварительно смажьте посадочную поверхность, а так же нагрейте горелкой.
• Наживите подшипник в посадочное отверстие, ровно и без перекосов. Затем предварительно сделайте сильное нажатие на подшипник, чтобы он вошел на 1-2 мм.
• Возьмите оправку, или другой подходящий цилиндрический стальной элемент, наружный диаметр которого должен равняться размеру наружного кольца подшипника.
• Наставьте оправку на подшипник, равномерными ударами запрессуйте деталь.

Второй способ замены:

• Выполните пункты 1 и 2 из предыдущего метода, за исключением нагрева.
• Болт съемника вставьте в отверстие кулака и в шарикоподшипник ступицы.
• Соедините болт устройства с диском чашкой, размер которых следует подбирать, так же, как диаметр оправки, чашкой упираемся в корпус детали.
• Закрутите гайку съемника сначала вручную, затем, при достижении натяга, используйте головку с трещоткой. Следите за параллельностью торца подшипника относительно кулака.

Третий способ замены:

• Установите кулак на плиту пресса, как показано на фото.
• Ровно поставьте подшипник как в предыдущих вариантах монтажа, сверху устанавливается оправа.
• Усилием пресса впрессуйте подшипник на место.

Прессовка ступицы в кулак и сборка узла

• Следующий шаг – это установка стопорного кольца в канавку корпуса.
• Потом в отверстие шарикоподшипника ступицы вставляется ступица
• Соединяются детали так же с натягом, поэтому запрессовка делается рассказанными выше способом.
• После сборки, конструкцию проверяют на легкость вращения и сопряжение элементов. Далее узел крепится к подвеске и собирается в обратной последовательности.

Это интересно: Установка маслёнок и замена рулевых наконечников Renault Duster

Замена

Перед тем, как начнется замена ступичного подшипника, причем неважно задний это будет или передний, запасаемся достаточным количеством ветоши и перчатками, ведь извлечение старых деталей – «грязная» работа, а монтаж новых подшипников предполагает чистоту. Алгоритм замены элемента с одной стороны будет актуален и для другой

1. По традиции вывешиваем автомобиль Рено Логан одним из ранее обозначенных подъемных средств, без этого маневра замена ступичного подшипника невыполнима.
2. Гайки крепления колесного диска и центральную гайку ступицы ослабляем до вывешивания!
3. Снимаем колесо и чистим резьбу шлицевого вала ШРУС.
4. Снизу откручиваем узел крепления суппорта тормозного механизма, и после его демонтажа снимаем диск тормозного устройства Renault Logan.
5. Отсоединяем разъем датчика системы ABS и удаляем его в сторону.
6. Переходим к демонтажу поворотного кулака. Вначале откручиваем и извлекаем из проушины цапфы палец рулевого наконечника.
7. Откручиваем и выводим из поперечного рычага шпильку стабилизатора.
8. Теперь переходим к шаровой опоре. Для ее высвобождения отвинчиваем стяжной болт, который извлекаем из проушин, фиксирующих шаровой наконечник опоры в поворотном кулаке.
9. После высвобождения опоры рычага перемещаемся к отсоединению нижнего крепления амортизационной стойки к поворотной цапфе. Крепеж выполнен посредством двух болтов на «18».
10. Откручиваем центральную гайку вала ШРУС и извлекаем полуось в сборе из посадочного гнезда в ступице. Отводим и подвязываем ее (к чему удобно) дабы не нагружать внутренний шарнир (ШРУС).
11. Действуем на снятом кулаке со ступицей. Зафиксировав узел на верстаке, производим выпрессовку ступицы из цапфы. Здесь наблюдаем разрушение подшипника.
12. Воспользовавшись приспособлением, извлекаем стопорное кольцо, после чего выбиваем из корпуса кулака оставшуюся наружную обойму.
13. Посадочное гнездо под новый подшипник смазываем специальным средством.
14. Запрессовку подшипника выполняем на прессе или в тисках с применением соответствующей оправки.
15. Теперь устанавливаем стопорное кольцо.
16. Подложив оправку под контур внутренней обоймы подшипника, производим запрессовку ступицы до упора.

Сборка узла осуществляется с учетом обратного порядка. Не забываем соединить разъем датчика антиблокировки тормозов.

Как заменить своими руками?

Разобравшись с разновидностями подшипников на Логан и подбором запчастей для замены, можно переходить к ремонту. Ниже подробно описано, как заменить передний подшипник на Рено Логан.

Внимание! На Рено Логан, оборудованный АБС, следует устанавливать только подшипник с магнитным кольцом. Иначе датчик АБС не сможет работать корректно

Прежде, чем проводить операцию, нужно застопорить машину при помощи стопорных упоров или ручника. Для работы потребуется набор инструмента – он перечислен ниже.

Инструменты:

• зубило;
• тиски;
• домкрат;
• молоток;
• торкс T 30 и T 40;
• оправка 49мм;
• щипцы, чтобы убрать стопорные кольца;
• ключи и головки 13, 16, 17, 18 и 30 мм;
• смазка (подойдет литол-24).

Замена подшипника:

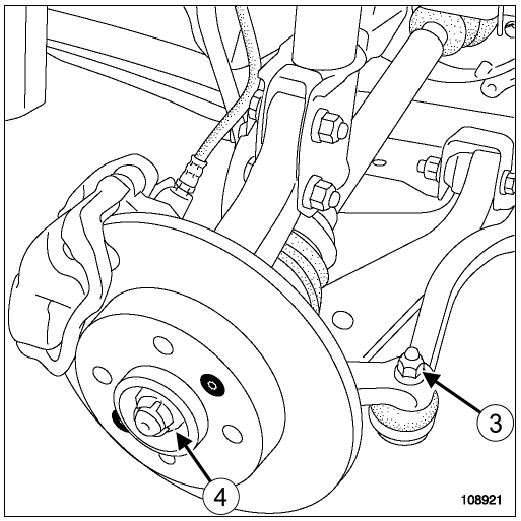

1. Головкой на 30 выкрутить контргайку, расположенную в центральной части колеса, затем ослабить крепления диска колеса.
2. Под капот установить домкрат так, чтобы два передних колеса оказались в воздухе.
3. Демонтировать колеса.
4. Снять датчик скорости вращения колеса, разжав клипсу и открепив колодку.
5. Воспользовавшись ключами на 13 и на 18, демонтировать с тормозных колодок направляющую с суппортом, далее привязать последний к пружине подвески.
6. Торкс T 40 вывернуть пару винтов ступицы, удерживающих тормозной диск, далее снять элемент (стояночный тормоз при этом нужно отпустить).
7. С торкс T 30 снять крепежные элементы щита и удалить его.
8. Зафиксировав палец ключом T 30, снять гайку, которая удерживает шарнир наконечника на рычаге кулака (ключ на 16). Вывести палец из рычага специальным инструментом или обычным молотком.
9. Снять гайку и болт, которые соединяют поворотный кулак с шаровой опорой. Палец шаровой вывести из поворотного кулака.
10. Вывести поворотный кулак из кронштейна, выкрутив его крепежи, затем снять запчасть вместе со ступицей.

Для дальнейших работ необходимы тиски, а все манипуляции лучше производить в закрытом помещении – например, в гараже. Потребуется произвести выпрессовку деталей. Это достаточно трудоемкий процесс, и для его проведения вы можете обратиться к специалисту автосервиса.

Если же вы решили действовать самостоятельно, следуйте приведенной ниже инструкции.

Продолжение работ:

1. Зажать кулак тисками, после чего выпрессовать ступицу, ударяя по торцевой части молотком (делается через оправку/головку нужного размера). Внутреннее кольцо не снимается.
2. Плоской отверткой зацепить защитную шайбу сальника подшипника и снять деталь.
3. Зажать в тиски фланец ступицы, установить зубило в промежутке между торцами кольца и ступицей.
4. Бить молотком по зубилу, отодвигая внутреннее кольцо подшипника по ступице.
5. Когда появится достаточный зазор, съемником изъять внутреннее кольцо.
6. Щипцами снять стопорное кольцо узла качения.
7. Выпрессовать шарикоподшипник из кулака, воспользовавшись чашечным съемником или оправкой с молотком.
8. Удалить загрязнения с посадочного гнезда, по возможности обработать его надфилем. Поставить установочное кольцо датчика в поворотный кулак так, чтобы его лапки были направлены вовнутрь. Держатель датчика должен попасть в паз кулака.
9. Смазать отверстие, поставить опорную шайбу с винтом чашечного съемника.
10. Поставить подшипник в разъем кулака, на торцевую часть надеть чашку съемника.
11. Запрессовать новую запчасть таким образом, чтобы шайба съемника опиралась на кулак.
12. Поставить стопорное кольцо и запрессовать в подшипник ступицу – чашка съемника упирается в торец внутр. кольца.
13. Произвести дальнейшие действия в обратном порядке.

Принцип замены подшипника задней ступицы автомобиля во многом схож.

Первичные признаки поломки

Основной признак того, что появилась проблема – гул ступичного подшипника, который отлично слышен в салоне. Подобный шум может сопровождать и другие механические поломки, поэтому потребуется дополнительное тестирование.

Еще один характерный признак – шум нарастает с увеличением скорости и уменьшается при ее снижении, кроме того, ухудшается накат при движении на нейтральной передаче, а машину может тянуть в сторону колеса, где вышел подшипник вышел из строя. Иногда из колеса слышится «сухой хруст», сигнализирующий о том, что шарики потеряли форму.

После продолжительного движения автомобиля колесный диск часто перегревается, к нему  невозможно дотронуться, даже ощущается запах горелой резины. Один из важных признаков, гул усиливается при повороте в ту сторону, где находится изношенный подшипник. Например, если при движении 40-60 км/ч водитель начинает поворачивать влево и шум увеличивается из-за повышения нагрузки на правые колеса – скорее всего проблема со ступицей. При повороте вправо шум должен уменьшиться или исчезнуть совсем. Если этого эффекта не наблюдается, проблему нужно искать в другом.

Замена подшипника передней ступицы Лада Калина: фото, видео, цена

Подробно о замене заднего ступичного подшипника мы уже писали. Рано или поздно в жизни владельца Лада Калина наступает момент, когда необходимо заменить передний ступичный подшипник. Эта деталь может выйти из строя через 20 000 км или раньше, все зависит от качества изделия. Согласно сервисных мануалов, ее замена должна проводится каждые 25-30 тыс. км.

Видео по замене переднего ступичного подшипника на Лада Калина:

Видео расскажет, как провести замену переднего ступичного подшипника Лада Калина, особенностях, а также даст некоторые рекомендации.

Процесс замены переднего ступичного подшипника

Новый ступичный подшипник Лада Калина

Для замены переднего ступичного подшипника на Ладе Калине потребуется определенный инструментарий, а именно: головка на 30, тонкое зубило, обвёртка, пассатижи для снятия стопорных колец, оправки.

Схема деталей ступицы и поворотного кулака

Когда собран весь инструмент, можно перейти непосредственно к процессу замены:

1. Снимаем «клемму-минус» с аккумулятора.
2. Демонтируем колесо с автомобиля.

   Вид снятого колеса Калина

3. Снимаем суппорт и тормозной барабан. Для этого необходимо открутить болты крепления, которых 4 штуки.

   Снимаем суппорт и тормозной барабан

4. Откручиваем гайки крепления ступицы.

   Вид демонтированной ступицы

5. Отсоединяем шаровую опору от поворотного кулака, для этого необходимо открутить две гайки крепления.

   Демонтированный поворотный кулак

6. Откручиваем гайку фиксации подшипника и снимаем ее вместе с шайбой.
7. Выводы поворотный кулак с кронштейна стройки.
8. Демонтируем наружный шрус и снимаем кулак.

   Снятый поворотный кулак

9. Выпрессовываем ступицу из кулака.

   При помощи молотка и тисков выпрессуем ступицу с поворотного кулака

10. Наружная часть подшипника может остаться на ступице, поэтому ее необходимо снять при помощи съемника.

    Подшипник ступицы на поворотном кулаке

11. Демонтируем стопорные кольца подшипника с поворотного кулака.

    Демонтируем стопорное кольцо подшипника ступицы

12. При помощи оправки выпрессуем подшипник.
13. Теперь можно перейти к сборке.
14. Устанавливаем новое спорное наружное кольцо.
15. Впрессуем новый ступичный подшипник.

    Впрессуем новый подшипник ступицы

16. Монтируем внутренние стопорное кольцо.

    Впрессованный новый подшипник

17. Устанавливаем ступицу.
18. Далее сборка проводится в обратном порядке.

Вот и все, подшипник заменен, и необходимо провести эти же операции с противоположной стороны.

Выбор запасной части

К выбору подшипника на Калину стоит относиться тщательно, поскольку именно от качества этого изделия будет зависеть, насколько хорошо вращаются передние колеса, а также держится вертикальный люфт колеса. Существует несколько вариантов покупки переднего ступичного подшипника на Калину.

Оригинальный подшипник

Оригинальный каталожный номер переднего ступичного подшипника – 1118-3103020. Средняя стоимость изделия составляет около 1500 рублей. В его комплект входит: подшипник, натяжная гайка и стопорное кольцо. Производство АвтоВАЗ.

Аналоги

Ступичный подшипник PILENGA

Аналог оригинальной детали производят две компании: Weber, с каталожным номером —  BR 1118-3020 и Pilenga, с артикулом — PW-P 1313.

Оба производителя зарекомендовали себя на рынке достаточно хорошо и производят качественные запасные части. Средняя стоимость изделий составляет 1000 рублей. Комплектация стандартная, и ничем не отличается от АвтоВАЗ.

Как показывает практика, также подходят на Калину ступичные подшипники от ВАЗ-2108, но существует нюанс, поскольку он на несколько сотых мм меньше. Поэтому эксперты не рекомендуют его устанавливать, ведь случались случаи, когда он после установки проворачивался.

Заменить передний ступичный подшипник на Ладу Калину, как оказалось не так уж трудно, но все, же требуются некоторые знания в автомобилестроении. Как показывает практика, некоторые автолюбители устанавливают это изделие из тюнинг комплекта ступицы от «Брембо». Она имеет улучшенные характеристики, а также служит до 50-60 тыс. км. Правда, вот цена тоже не маленькая, один комплект стоит около 2000 рублей.

Какой взять инструмент?

Рекомендуем приступать к ремонтному процессу только после полного «вооружения» ниже обозначенным инструментом.

1. Желательно подъемник, а в его отсутствие подойдет и подкаткой домкрат.
2. Удлиненный вороток, в придачу к которому запасаемся торцовыми головками.
3. Обычный ключевой набор с типоразмерами: «10» — «22».
4. Отвертки: «Торкс» и обыкновенные.
5. Пресс, но, если он недоступен, пользуемся тисками, обладающими плоскими губками.
6. Пассатижи или иное приспособление, позволяющее извлечь шплинты.
7. Молотки.
8. Оправки для извлечения и запрессовки подшипников.
9. Средство для демонтажа и установки стопорных колец.

Как проявляется износ подшипника, диагностика

Основные признаки износа или разрушения шарикоподшипника на Рено Дастер:

1. Появление равномерного постороннего шума, который усиливается в повороте из-за повышенной боковой нагрузки.
2. Нагрев носка приводного вала с гайкой или колесного диска из-за увеличенной силы трения (перед проверкой не следует резко тормозить, поскольку узел нагревается теплом от дисковых механизмов). Из-за неравномерных характеристик наблюдается самопроизвольный уход автомобиля от прямолинейной траектории.
3. Сухие щелчки при вращении колес, указывающие на разрушение кольца и сепаратора шарикоподшипника. При дальнейшей эксплуатации появляется вибрация, передающаяся на кузов и органы управления.
4. Увеличенное осевое биение, которое фиксируется при проверке узла подвески на подъемнике.

Для проверки состояния шариковых подшипников колес в передней подвеске на Renault Duster необходимо:

1. Поднять машину гидравлическим домкратом или на подъемнике. Селектор коробки передач ставится в нейтральное положение (вне зависимости от типа трансмиссии).
2. Резко прокрутить колесо рукой. Рывки при вращении, стуки или равномерный гул из центра диска указывают на повреждение подшипника.
3. Взяться руками за кромки покрышки и покачать колесо из стороны в сторону. Изношенная опора имеет повышенный люфт, который чувствуется при приложении усилия. При сильном износе будут слышны постукивания шариков о кольца из-за увеличенных зазоров.

Основным признаком поломки является гул, интенсивность постороннего шума зависит от скорости движения. Для проверки необходимо выехать на ровный участок дороги и несколько раз изменить траекторию перемещения. В момент совершения поворота шум будет пропадать, поскольку снижается нагрузка на изношенный узел. Например, если гул исчезает при совершении поворота налево, то необходим ремонт задней левой ступицы.

Самозаменяющийся подшипник заднего колеса

Renault Logan монтируется на лифте. Если нет, вам нужно повесить часть вашего тела на домкрат (в сторону, где вы хотите сменить тему). Сначала нужно сломать гайку ступицы гаечным ключом 30. Важным моментом является то, что автомобиль не должен стоять на ручном тормозе (по возможности, задним ходом двигайтесь).

Далее снимите крышку подшипника ступицы. С помощью съемника измельченный элемент прессуется. Далее внутренняя полость мочевины очищается от загрязнений. Вы можете использовать кусок ткани и любой растворитель. В дальнейшем это место тщательно обрабатывается литолом. Поскольку масло достаточно густое, рекомендуется наносить его с помощью отвертки или щепы.

Затем новый подшипник прижимается к сиденью. Сборка предметов производится в обратном порядке.

Важный момент. гайка ступицы затягивается до 175 Нм. Поверните элемент так, чтобы он был небольшим люфтом на 1 градус. Прессование осуществляется путем нагружения наружного кольца подшипника

Важно не сломать зажим во время установки. В противном случае он может развалиться в первом повороте

Как определить, что гудит именно ступичный подшипник и что может гудеть кроме него

Определить гул или шум в сборе ступицы – сложная задача даже для опытного водителя. Автомобиль имеет сложное устройство операционной системы. Узлы реагируют на износ индивидуально, и иногда выявить шум ступичного подшипника крайне сложно, особенно без опыта.

Существует несколько характерных признаков этого узла:

1. Увеличение, появление посторонних шумов на скорости. Дальнейшее ускорение сопровождается изменением высоты звука.
2. Гул, возникающий при повороте автомобиля. Это связано с перераспределением динамических нагрузок на шасси. Результат: во время маневра проявляется одна сторона.
3. Невозможность определения точных параметров сход-развала автомобиля. Показатель можно отнести к наиболее правдоподобным. Точнее, просто открытие узла. На станции используются лазерные датчики угла поворота колес. Если начать менять из указанного диапазона, не дав мастеру установить значение, то ковш имеет износ. Скорее всего, его нужно будет заменить.

Что может гудеть кроме ступичного подшипника:

1. шарниры равных угловых скоростей — гомокинетические шарниры;
2. шины (отбалансированные);
3. механическая коробка передач;
4. редуктор, раздатка;
5. некоторые компоненты двигателя — муфта кондиционера, насос и другие.

Примечание: сильный шум при езде — это не ступичный подшипник, а случай. Неправильно установленные тормозные колодки также издают характерный скрип.

Диагностика ступичного подшипника

Материалы по теме Что стучит в подвеске — проблему нашли самостоятельно

Чтобы определить повреждение заднего подшипника, подвесьте автомобиль на подъемнике. Сначала проверьте зазор в подшипнике, покачав колесо. Наличие зазора – явное подтверждение того, что подшипник неисправен. Большинство современных автомобилей имеют двухрядные подшипники, которые устраняют зазор, а это означает, что если он все же возникнет, деталь придется заменить.

Бывает, что зазора нет, а шум от подшипника при движении автомобиля все равно есть. В этом случае для обнаружения неисправного подшипника нужно прокрутить колесо на подвешенном автомобиле. Даже на относительно низких скоростях будет виден плохой подшипник.

Проверка подшипника с вывешиванием колеса

Заводим колесо с пола домкратом и поворачиваем колесо сначала горизонтально, затем вертикально. В этом случае ступичная гайка и колесные болты должны быть затянуты прочно и надежно

Здесь нужна осторожность, ведь люфт может быть как в шаре, так и в рулевой тяге. Обычно зазор в подшипнике имеет небольшую амплитуду и небольшую выпуклость

Проверка подшипника с раскруткой вывешенного колеса

Включаем третью или четвертую передачу, крутим руль, затем глушим двигатель, ставим передачу на нейтралку, быстро выходим из салона и прислушиваемся к наличию или отсутствию посторонних звуков.

Непосредственная проверка подшипника

Для этого снимите колесо, открутите гайку или болт ступицы и снимите поворотный кулак с карданного вала. Тогда можно напрямую определить наличие или отсутствие люфта, покачав кубик в кулаке. Если он присутствует, люфт на 100 % определяется выходом из строя ступичного подшипника.

Симптомы неисправности ступичного подшипника

Первым признаком, указывающим на неисправность ступичного подшипника, является вот такой характерный звук. Это характерный скрип, стук или дребезжание в районе колеса. Вы услышите его как в машине, так и снаружи, когда машина проедет.

Еще одним признаком неисправности ступичного подшипника является вибрация, которая передается как на руль, так и на весь автомобиль. Поэтому обойти этот симптом вряд ли удастся.

Если автомобиль тянет в первую сторону или влево, это также может быть результатом проблем с ступичными подшипниками. Суть в том, что при заклинивании колеса прямолинейное движение, к сожалению, невозможно. В таких случаях необходимо без промедления заменить подшипник.

Подшипник в передней ступице

Процесс замены подшипника передней ступицы трудоёмкий и требует определенных знаний и навыков. Так, потребуется достаточно много инструмента: набор больших головок, отверток и ключей, а также средних размеров ломик и два домкрата. Стоит отметить, что процесс замены подшипника с АБС и без него почти ничем не отличается. Для машин без АБС отсутствует отверстие для датчика скорости.

На первом этапе снимают колесо: включают ручник и первую передачу, откручивают гайку ступицы (ключ «на 30»). Ослабляют четыре винта, а дальше задействуют домкрат.

Замена ступичного подшипника Рено Логан не обходится без того, чтобы снять подкрылок. Сначала снимите щиток бампера (два пистона и три самореза). Затем надо подобраться к точке, отмеченной стрелкой.

Все точки крепления подкрылков

Когда пистон в «важной точке» снят, пройдитесь по остальным элементам. Это – четыре самореза (1 и 2), два пистона спереди, а также саморез и пистоны возле брызговика. В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см

фото), отсоединяют и убирают датчик

В комплектациях с ABS дальше проводят действия: отключают разъём, выводят шнур из пазов (см. фото), отсоединяют и убирают датчик.

Шнур нужно вывести из трёх пазов

Осталось снять поворотный кулак. Но эта операция – длительная.

Снимаем тормозные диски

Попробуем удалить колодки: сдвигаем скобу наружу, откручиваем гайку на нижнем пальце (ключ «на 13»), поднимаем скобу. Палец от проворачивания удерживают ключом «на 17».

Долой колодки

Вынимаем колодки, дальше снимаем тормозной механизм. Для этого ключом «на 18» откручиваем два винта. Они удерживают механизм на кулаке.

Чтобы диск не проворачивался, можно временно завернуть любой винт, на который крепится колесо. Между буртиком ступицы и винтом помещают клин.

Как снять поворотный кулак

От кулака нужно отсоединить наконечник рулевой тяги. Для этого ключом «на 21» ослабляют контргайку, придерживая сам наконечник за лыски (см. фото).

Долой наконечник тяги

Труднее всего будет выбить палец: ослабляем гайку ключом «на 16», а сам палец придерживаем ключом Torx T30. Затем молотком ударяем по торцу рычага. Надо выпрессовать палец полностью, а гайку откручивают в завершении.

Переходим к рычагу подвески. Строение передней подвески позволяет с лёгкостью снять шпильку стабилизатора: ключом «на 13» отворачиваем гайку, придерживая шляпку ключом T40 (см. рис.).

Пользуемся только отвёрткой и ключом

Затем ключом «на 16» откручиваем гайку стяжного болта. «Стяжка» находится внизу, а «щёчки» этой стяжки можно разжать отвёрткой. Смысл – в том, чтобы вывести опору из кулака вниз.

Осталось самое простое – откручиваем два винта на стойке. Для этого используется ключ «на 18».

Крепление поворотного кулака к стойке

Удаляем подшипник

С помощью тисков и тонкой оправки нужно будет выбить ступицу (см. рис.). При этом подшипник разрушается.

Старый подшипник будет разрушен

Затем внешнее кольцо подшипника выбивают из кулака. Но сначала снимают стопорное кольцо.

Рассмотрим все шаги по порядку:

1. Разделяем ступицу и кулак (оправка d=36,5);
2. Щипцами для стопорных колец вынимаем кольцо из выемки кулака;
3. Используем оправку d=65, чтобы выбить внешнее кольцо.

Каждому шагу соответствует фото.

Избавились от подшипника наполовину

Теперь снимем лишнюю деталь с нашей ступицы.

Сначала снимают шайбу, закрывающую резиновый сальник. Дальше сдвигают кольцо подшипника, пользуясь молотком и зубилом.

Долой вторую половину подшипника

На последнем этапе придётся использовать съёмник.

Монтаж подшипника

Сначала запрессовывается подшипник, затем устанавливается стопорное кольцо, и затем запрессовывают ступицу. При этом используют винтовой съёмник либо молоток и оправки.

Советы для варианта с ABS

Для комплектаций с ABS существуют правила:

• До монтажа подшипника устанавливают кольцо датчика. Лапки кольца «смотрят» внутрь;
• Пазы 1 и 2 должны совпасть (см. фото);
• Магнит на подшипнике должен «смотреть» внутрь кулака.

Тонкости выполнения опрессовки

Съёмник ступичных подшипников Рено Логан выглядит так же, как съёмник для АЗЛК-2141. Чертёж представлен ниже.

Специнструмент завода АЗЛК

При работе соблюдайте два правила:

• Когда запрессовываете подшипник в кулак, на подшипник давит чашка 3 (72 мм);
• Если идёт опрессовка ступицы, используется чашка 4 (62 мм).

Проставка в первом случае опирается на кулак. Во втором она давит на ступицу.

Замена ступичного подшипника

Так как за все время существования Renault Logan принципиальных изменений конструкция его подвески не получала, порядок замены подшипника одинаков что на Logan phase 1, что на Logan 2.

Лучше всего производить данную работу на двухстоечном подъемнике, однако при необходимости можно обойтись эстакадой или смотровой ямой и домкратом.

Вывесьте колесо с предварительно ослабленными болтами и снимите его. Так как автомобиль простоит так довольно долго, лучше опустить его домкратом на достаточно жесткую подставку. Обычно используется само снятое колесо, на которое сверху укладываются несколько досок, чтобы равномерно распределить нагрузку по усилителю порога и не повредить ЛКП.

Далее открутите два болта (1), крепящие скобу тормозного суппорта к тормозному кулаку, и, слегка отжав поршень тормозного цилиндра, снимите суппорт в сборе со скобой. Подвесьте его на проволочный крюк или пластиковую стяжку таким образом, чтобы не растягивать тормозной шланг. Если автомобиль оборудован ABS, извлеките из посадочного отверстия датчик скорости вращения колеса. Он довольно хрупок, и при извлечении нельзя прилагать к нему большие усилия.

Затем ударной отверткой открутите два болта (3) с потайной головкой Torx, крепящие к ступице тормозной диск, и снимите его.

Отверните гайку приводного вала (4), гайку, крепящую рулевой наконечник (3) к поворотному кулаку, ослабьте два болта, соединяющих поворотный кулак с амортизационной стойкой.

Извлеките стяжной болт крепления шаровой опоры, после чего выбейте ее палец из поворотного кулака. Поворотный кулак после рассоединения с шаровой опорой и рулевым наконечником останется висеть только на болтах крепления к стойке, которые теперь можно окончательно извлечь и снять поворотный кулак со шлицов приводного вала движением на себя.

После извлечения стопорного кольца, расположенного с внутренней стороны, можно приступить к выпрессовке ступицы и самого подшипника.

Первой выпрессовывается (или выбивается кувалдой через проставку) запрессованная во внутреннюю обойму подшипника ступица. При отсутствии подходящих пластин (2), позволяющих ровно выставить кулак на прессе или подставке, обычно прибегают к помощи помощника — один человек удерживает поворотный кулак на весу, второй через проставку бьет по ступице. Диаметр проставки — 35…36 мм. Наружная часть подшипника выбивается аналогично, с использованием проставки диаметром 65 мм.

В подавляющем большинстве случаев прихваченный к посадочным поверхностям коррозией подшипник при выпрессовке разрушается, и на ступице остается половина внутренней обоймы. Ее можно снять либо специальным инструментом (на рисунке выше), либо аккуратно спилить болгаркой.

Затем очистите посадочные поверхности поворотного кулака и ступицы от коррозии, проверьте отсутствие трещин на деталях. Далее, смазав поверхности маслом, запрессуйте подшипник в поворотный кулак.

Крайне важно, чтобы при запрессовке примененная проставка упиралась только в наружную обойму подшипника. Если машина оборудована ABS, то маркерную поверхность подшипника нужно сориентировать в правильном направлении — в сторону датчика

Пластину крепления датчика, идущую в комплекте с подшипником, сориентируйте по расположению монтажного отверстия в теле кулака.

Видео ремонта и советы специалистов

1. В целях безопасности, работу производите на ровной поверхности.

2. В процессе ремонта всегда снимаем авто с «ручника».

3. Не используйте ступичную гайку старого подшипника, ставьте новую гайку.

4. Перемещение авто или вращение колеса при незатянутом ступичном подшипнике запрещается, сепаратор детали не выдержит нагрузки и деформируется.

5. Выполняя ремонтные работы так же оцените состояние тормозной системы, затем проверьте барабан цилиндры.

6. Ремонтируя одну сторону авто, учитывайте, что подшипник другого колеса, так же может будет не исправен.

7. Остерегайтесь подделок. Приобретайте запчасти только у сертифицированных дилеров.

8. После демонтажа старого п/ш, вы не сможет его повторно установить, деталь приходит в негодность, поэтому будьте уверены в том, что требуется менять изделие.
