Схема предохранителей Рено Меган 2

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Маркировки RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1) Для начала снимем боковую панель около руля.

2) Снимаем боковую панельку.

3) Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4) Откручиваем болты и извлекаем панель под рулевой колонкой.

5) Теперь можем посмотреть на салонный блок.

6) Необходимо нажать на защелку и вытащить этот блок.

7) Перед нами выпавший блок с реле и предохранителями. Преступаем к извлечению его из-под капота.

Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9) Вытаскиваем аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, вытягиваем плату.

10) Далее следует отсоединить разъемы.

11) Снимаем клеммы аккумулятора.

12) Вытаскиваем аккумулятор.

13) Необходимо открутить крепящие болты ЭБУ машины. Первым откручивается верхний болт, а затем уже нижний.

14) Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управление.

15) Снимаем ЭБУ.

16) Откручиваем болт и снимаем блок предохранителей.

17) Блок сидит плотно, поэтому тянуть нужно потихоньку.

18) Отсоединяем клеммы, чтобы полностью вытащить блок.

19) Так выглядит блок предохранителей сверху.

20) А вот так снизу.

Если в один не прекрасный день все же на Renault Megane начала давать сбой электрика, то стоит запомнить, что предохранители, отвечающие за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками и панели под рулевой колонкой.

Рено меган сценик 1 предохранители и реле

Семейный автомобиль Renault Megane был представлен в 1995 году. Официальное производство началось 1996 г. А в 1997 году на его платформе начали выпускать компактвэн Megane Scenic. Годы производства Renault Megane Scenic 1 поколения 1998, 1999, 2000, 2001, 2002 и 2003. В данном материале вы найде информацию с описанием расположения блоков предохранителей и реле рено меган сценик 1 поколения, их фотографии и схемы с описанием назначения элементов.

Предохранители и реле под капотом

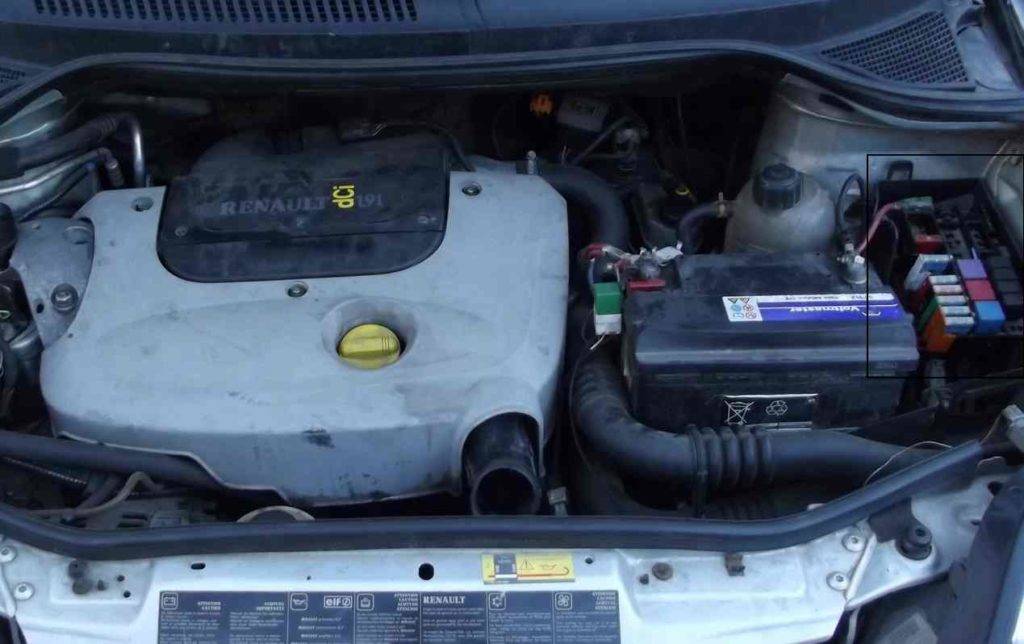

В моторном отсеке блок находится с левой стороны, рядом с аккумулятором.

Возможное несколько вариантов его исполнения.

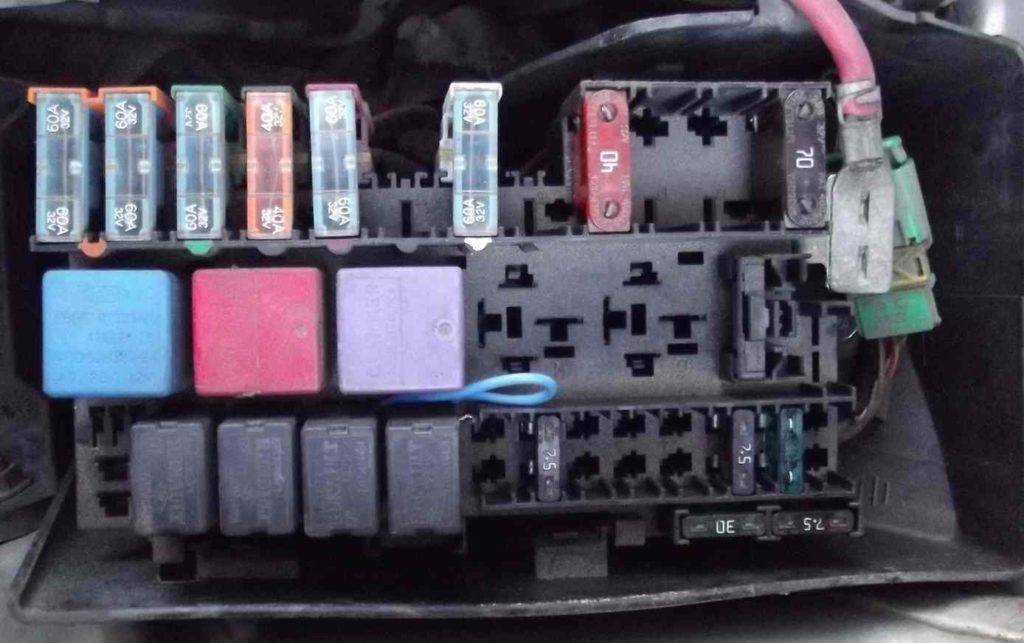

Фотография вариант 1

Фотография вариант 2

Схема

Описание

A	Реле топливного насоса
B	Реле системы управления двигателем
C	Реле 1 нагревателя охлаждающей жидкости
D	Реле электромагнитной муфты компрессора кондиционера
F	Реле стартера — автоматическая коробка передач
G
H
I	Реле 2 нагревателя охлаждающей жидкости
J	Реле электродвигателя вентилятора системы охлаждения — высокая скорость
K	Реле электродвигателя вентилятора системы охлаждения — низкая скорость
1	(30A) Электродвигатель вентилятора системы охлаждения, подогреватель топливного фильтра
2	(30А) Управление двигателем
3	(7,5A) Система кондиционирования
4	(3А) Система двух компонентной топливоподачи Bi-Fuel
5	(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
6	(7,5А) Система управления АКПП, стартер
7	(7,5) Подушка безопасности, система управления двигателем, подогреватель топливного фильтра
8	(7,5А) Система двухкомпонентной топливоподачи Bi-Fuel
9	Диод кондиционера
10	Диод кондиционера
11	(70А) Нагреватель охлаждающей жидкости, свечи накаливания
12
13
14	(40А/50А) Электродвигатель вентилятора системы охлаждения — 2-я скорость, подогреватель топливного фильтра
15
16	(60А) Антиблокировочная система тормозов (ABS)
17
18	(60А) Обогреватель лобового стекла
19	(40А) Система кондиционирования
20	(60А) Многофункциональный блок управления 1
21	(60А) Блок предохранителей/ реле, приборная панель 2
22	(60A) Противоугонная система, звуковой сигнал, выключатель освещения

Предохранителей и реле в салоне

Он находится слева от рулевой рейки, под защитной крышкой.

На обратной стороне крышки будет находится актуальная схема с описанием предохранителей.

Схема блока

Расшифровка

1. (25A) Электродвигатель привода стекло подъёмника задней левой двери
2. —
3. (25A) Электродвигатель привода стекло подъёмника задней правой двери
4. (15A) Очиститель/ омыватель заднего стекла
5. (7,5A) Обогреватель зеркал заднего вида на дверях
6. (15A) Аудиосистема, антенна с электроприводом, электропривод зеркал заднего видана дверях
7. (15A) Звуковой сигнал
8. Реле электродвигателя вентилятора системы охлаждения, комбинация приборов
9. (5A) Задние противотуманные фонари
10. (15A) Противотуманные фары
11. (7,5A) Лампы переднего левого габарита/ заднего левого габарита
12. (10A) Омыватели фар
13. (7,5A) Лампы переднего правого габарита/ заднего правого габарита
14. —
15. —
16. (5A) Антиблокировочная система тормозов (ABS)
17. (25A) Электродвигатель привода стеклоподъемника передней правой двери
18. (15A) Система управления АКПП, реле электропривода стекло подъемника, стоп-сигналы
19. (15A) Многофункциональный блок управления 1, фонари заднего хода
20. —
21. —
22. (10A) Лампа дальнего света (левая)
23. (25A) Электродвигатель стекло подъемника передней левой двери
24. (10A) Лампа дальнего света(правая)
25. (20A) Система кондиционирования, люк
26. (10A) Разъем питания дополнительного оборудования
27. (15A) Подогреватель сидений
28. (20A) Отопитель/ кондиционер
29. (10A) Лампа ближнего света (левая)
30. (15A) Аудиосистема, предохранитель прикуривателя рено меган сценик 1
31. (10A) Лампа ближнего света(правая)
32. —
33. Перемычка — фары

За прикуриватель отвечает предохранитель номер 30.

Нижний ряд

Схема

Назначение

• A — (15А) Указатели поворота/аварийная сигнализация
• B — (5А) Многофункциональный блок управления 1
• C — (20А) Центральный замок
• D — (20А) Очиститель лобового стекла
• E — (25А) Электропривод стеклоподъемников
• F — (30А) Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла

За блоком с предохранителями, могут так же находится следующие реле:

Схема

Обозначение

A	Реле насоса омывателя фар
B	Реле системы освещения в дневное время — фары
C	Реле системы освещения в дневное время — лампы передних/задних габаритов
D	Реле системы освещения в дневное время — главное реле

Так же возможно расположение отдельных элементов предохранителей и реле под пассажирским сидением: А — разъем блока питания, F — предохранители.

Схема расположения под капотом в моторном отсеке и в салоне, описание с фото и видео

Где находится БП и его схема

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Блок под капотом

В зависимости от генерации модели автомобиля блоки в моторном отсеке находятся в разных местах.

Процесс замены

Конструкция блока под капотом на автомобилях Рено Меган крайне неудобная, поэтому процесс замены может вызывать некоторые трудности.

Как заменить предохранитель?

Наиболее трудоемко поменять предохранители на Рено Меган 2 в блоке моторного отсека.

Для этого понадобятся:

• ключи TORX T40, Т30;
• обычный ключ на 10 и 13 мм;
• отвертка с плоским и тонким жалом;
• запасные предохранители;
• щипцы для снятия, они расположены под крышкой блока в салоне.

Для непосредственного доступа к плавким вставкам необходимо снять ряд элементов с машины.

Например, на Меган с кузовом универсал нужно выполнить следующее:

1. Отключить клеммы с аккумулятора и снять его с машины.
2. За батареей расположен блок контроллера с проводами. Сверху они зафиксированы пластиковым кожухом, который необходимо снять.
3. Демонтировать пластиковую площадку аккумулятора, зафиксированную тремя винтами Т40 и одной обычной гайкой 10 мм.
4. Выкрутить один болт с корпуса контроллера.
5. Разъединить колодки проводов на контроллере. Для их снятия необходимо утопить пальцем защелку и потянуть поворотный рычаг вверх.
6. Отключить жгут проводов, аккуратно выведя его из зацепления жалом отвертки.
7. Вынуть площадку батареи.
8. Под ней будет видна крышка блока предохранителей, зафиксированная двумя винтами Т30. Нужно выкрутить их и снять крышку.
9. Под ней расположены два разъема проводки. Для снятия дальнего необходимо отвести защелку вверх и вытянуть колодку с проводами влево. Второй разъем малого размера имеет в своей конструкции фиксатор, на который нужно нажать и вывести колодку из зацепления.
10. Разъединить первую колодку, для этого необходимо поддеть и вытащить замок, расположенный сбоку.
11. Снять ответную часть колодки второго разъема с корпуса блока и выкрутить болт его крепления.
12. Затем необходимо жалом отвертки отжать защелки корпуса и вынуть блок. При этом может понадобиться снятие корпуса воздушного фильтра. Блок лучше тащить от ближнего угла и немного отжимать вверх пластиковый кожух вокруг монтажного блока. Эта процедура довольно длительная и требует аккуратного выполнения.
13. Снятая деталь представляет собой сам блок с надетым на него коробом, который служит для плотной фиксации. Нужно отжать защелки, расположенные по бокам, и снять этот короб.
14. Отключить разъемы блока и демонтировать его с автомобиля.
15. После этого можно производить замену вышедших из строя элементов, например, габаритов или ближнего света, в соответствии со схемой.

Кроме этого, в случае необходимости нужно заменить вставки в маленьком блоке высоконагруженных цепей. Этот блок виден в нижней части корпуса, который не демонтирован с автомобиля.

Весь процесс по замене предохранителя на Рено Меган 2 детально изложен в видеоролике, предоставленном каналом Полезный Китай.

При замене предохранителей необходимо учесть, что на Меган первого и второго поколения деталь просто вытаскивается вверх штатными щипцами. На Мегане третьего поколения он сначала сдвигается вбок и только потом вынимается.

Доступ к электрооборудованию на таких машинах организован проще.

Для того, чтобы демонтировать блок необходимо:

1. Отстегнуть четыре защелки по углам.
2. Демонтировать два фиксатора красного цвета.
3. Снять заглушку проводки.
4. Вынуть блок на себя и заменить необходимые детали.

Как заменить блок?

Блоки могут нуждаться в замене при выгорании или повреждении посадочных мест. Такие случаи бывают при использовании предохранителей ненадлежащего номинала. Замена блока в моторном отсеке производится по схеме, схожей с заменой предохранителей. В новом блоке необходимо установить предохранители на те же места, что и в старом

Важно при этом проверить соответствие номинала вставок с требованиями электрической схемы к предохранителям автомобиля. Замена блока на Меган 3 гораздо сложнее, поскольку автомобиль имеет более сложную электрическую схему, поэтому работу по смене устройства на этой версии машины лучше доверить профессионалам.

Места установки блоков предохранителей и реле на Рено Меган 2

В 2002 г. на автосалоне в Париже состоялась премьера небольшого семейного ТС нового поколения Renault Megane II. До конца года в продаже появились модификации 3- и 5-дверного хетчбэка, а в 2003 г. – универсал Megane 2 Estate и кабриолет Megane 2 Coupe-cabriolet. За первый год выпуска на заводах собрали более 200 тыс. машин. В 2003 г. модель стала автомобилем года в Европе.

Предохранители у Рено Меган 2 находятся на монтажных платах в 4 точках кузова.

В салоне

Модуль с плавкими вставками в салоне Megane 2 можно найти так:

1. Открыть дверь со стороны водителя.
2. Найти блок управления ближним и дальним светом.
3. Зацепить пальцем выемку в крышке со стороны улицы.
4. Опустить кожух вниз.
5. Вытащить зажимы из петель панели управления.

Блок в салоне.

В моторном отсеке

Главный щиток с перемычками в моторном отсеке водителю надо искать таким образом:

1. Открыть крышку переднего багажника и закрепить ее.
2. Посмотреть в сторону левого воздухозаборника.
3. Снять АКБ.
4. Отвернуть крепежи подставки бокса.
5. Убрать воздуховод.
6. Поднять кверху замок ЭБУ.
7. Отсоединить разъемы на плате.
8. Вывернуть винт.
9. Потянуть плату вперед.

На аккумуляторе

На аккумуляторной батарее находится блок силовых предохранителей. Чтобы подобраться к нему, нужно снять пластиковую крышку.

В подкапотном пространстве

В зависимости от типа двигателя, на Renault Megane II могут располагаться дополнительные вставки и реле. Искать их нужно рядом с главным боксом около аккумулятора.

Коммутационный блок Рено Меган 2

Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.

В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

• снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
• откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
• в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Схема блока предохранителей под капотом Рено Меган 2 вариант 1

Описание

1	7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары
5	10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей
8	15А Запорный электро механизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро ­усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электро механизм противоугонного устройства ру­левой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электро вентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

Схема блока предохранителей под капотом Рено Меган 2 вариант 2

Описание

1	10А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши
2	10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока
3	10А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538)
4	10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537)
5	20А Предохранитель правой и левей противотуманных фар (176-177)
6	10А Предохранитель левой фары (дальний свет)
7	10А Предохранитель правой фары (дальний свет)
8	25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094)
9	25А Электродвигателя очистителя ветрового стекла
10	5А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232)
11	15А Предохранитель электро замка рулевой колонки
12	Резерв
13	Резерв
14	15А Системы впрыска, Реле защиты
15	10А Резерв
16	5А АКП
17	7,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные
18	5А Электро замок рулевой колонки
19	10А Лампы заднего хода
20	20А Реле подогрева топлива
21	15А Насос омывателя топлива
22	10А Муфта компрессора кондиционера
23	30А Элементы обогрева заднего стекла

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.

Где находится блок предохранителей Рено Меган 3 схема и назначение предохранителей

Блок предохранителей Меган 3: где находится, схема и предназначение

Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.

Внутренняя электроника

За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение – в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.

Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.

Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.

Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота. К слову, для этого желательно запастись предохранителем на 15А

В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным

К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.

Электроника двигателя

Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте. В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование

В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.

Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников. прикуриватель и лампы климат-контроля и аудиосистемы.

Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле

Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем

Подводя итоги

Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.

Какие детали чаще всего выходят из строя

После продолжительной службы полететь могут и следующие детали, играющие немаловажную роль: вентилятор, компрессор кондиционера. Возможны случаи загорания airbag, что свидетельствует о поломке. Для того, чтобы датчик погас, необходимо осмотреть электроразъём, который вы обнаружите под водительским сидением. Во избежание лишних затрат на ремонт вашего друга на колесах можно выполнять определённые операции. К примеру, прочищать проёмы водостоков, находящиеся впереди лобового стекла. Тем не менее, предохранитель становится головной болью многих автовладельцев. И порой встаёт такой вопрос: а как же заменить предохранитель печки? Ведь изначально его нужно ещё и найти. Об этом ниже.

Схема предохранителей на Renault Megane 2

На плате в салоне находятся перемычки, связанные с такими электроприборами:

• стеклоочистителем;
• головным устройством магнитолы;
• стеклоподъемниками на двери водителя и переднего пассажира;
• стоп-сигналами;
• обогревом кресел;
• управляющим модулем АБС;
• комбинацией приборов;
• круиз-контролем;
• фонарем заднего хода;
• автоматической КПП;
• звуковым сигналом;
• подогревом топлива для автодизеля К9К;
• омывателем фар и заднего стекла у универсалов и хетчбэков;
• датчиком температуры воздуха внутри салона и т.д.

В моторном отсеке имеется блок плавких вставок для нескольких электроприборов:

• замка противоугонного устройства;
• корректоров фар;
• подушки безопасности;
• ЭУР;
• питания на дворник ветрового стекла;
• противотуманных фар;
• муфты компрессора кондиционера;
• вентилятора охлаждения радиатора двигателя;
• габаритов;
• системы впрыска;
• обогревающих элементов заднего стекла;
• ближнего света;
• стартера;
• датчиков высоты кузова и т.д.

В силовом блоке расположены предохранители:

• печки;
• дополнительного обогрева;
• питания монтажного бокса с перемычками в салоне;
• предпускового подогревателя и пр.

Силовые предохранители

Под капотом на дополнительной плате, в зависимости от типа двигателя, находятся вставки:

• помпы охлаждающей жидкости;
• питания на главную форсунку;
• отключения топливного нефтегазового насоса;
• электромагнитного клапана LPG;
• привода модуля управления впрыском и т.д.

На аккумуляторной клемме имеются перемычки:

• генератора;
• электронного блока управления в кабине;
• коммутационного узла в моторном отсеке.

Предохранитель прикуривателя

Предохранитель прикуривателя часто перегорает из-за того, что водители подключают к нему нестандартные устройства большой мощности:

• пылесосы;
• холодильники;
• акустику и т.д.

Другими причинами неисправности являются:

• короткое замыкание из-за скопившейся влаги или нарушения изоляции проводов;
• окислившиеся контакты;
• неплотное прилегание наконечников;
• неправильно выбранный номинал предохранителя;
• применение восстановленных деталей;
• повышение напряжения в бортовой сети и т.д.

Чтобы поменять плавкую вставку розетки, нужно выполнить несколько действий:

1. Остановить машину на ровном участке дороги и заглушить ее.
2. Включить стояночный тормоз.
3. Поворотом ключа в замке зажигания обесточить электрооборудование.
4. Снять клеммы с аккумулятора в багажнике.
5. Открыть монтажный блок в салоне.
6. Найти вставку № 7 на 15 А.
7. Осмотреть ее визуально или проверить тестером.
8. Заменить неисправную перемычку на новую подходящего номинала.
9. Попробовать завести мотор и проверить прикуриватель.
10. Собрать все снятые детали.

Предохранитель бензонасоса

Предохранители бензонасоса на Рено Меган 2 с двигателем K4M находятся рядом с основным модулем силовых предохранителей.

Чтобы определить, отчего сгорела вставка, нужно выполнить такие действия:

1. Проверить по необходимости заменить сгоревшие перемычки.
2. Отсоединить разъем топливного насоса.
3. Запустить двигатель.

Если предохранитель сгорел, значит, нужно искать причину неисправности в проводке. Порядок замены перемычки аналогичен описанному ранее.

Предохранитель кондиционера

За бесперебойную работу кондиционера отвечают плавкие вставки:

• на 10 А под № 22 в одном из вариантов компоновки платы в моторном отсеке;
• на 10 А № 16 при другом способе размещения перемычек.

Щиток в салоне Рено Меган

В данной автомашине размещаются всего два блока. Один блок предохранителей находится в салонной части автомобиля в районе левой водительской ноги.

Для того, чтобы открыть его следует снять пластмассовую крышку, отщелкнув предварительно ее защелки. В этом вам поможет схема предохранителей.

Затем, согласно схеме, следует внимательно присмотреться к щитку и выявить нерабочий элемент, который будет заменен. Определить месторасположения неисправного элемента несложно, есть схема предохранителей. Мы перечислим только наиболее часто выходящие из строя номера. Первой в этом списке находится система климат контроля и обогрева салона, по-простому «печка». За ее защиту отвечает предохранитель в ячейке №30. На самой детали нанесен заводской артикул SP3, поэтому ее невозможно ни с чем перепутать.

Также в салоне на щитке размещен блок предохранителей для совокупности приборов, который имеет маркер BCP3 и размещен в шине 25. Вблизи него находится важный предохранитель реле управлением электрооборудованием салона. Он определяется с помощью схемы, ориентируясь на маркировку BP77 и ячейку номер 20

Также внимание должна привлекать ниша №10 с предохранительным элементом под заводским номером SP2. Он отвечает за нормальное функционирование базового головного устройства, электромотора омывателя оптических приборов и стеклоподъемником для всех дверей
