Рено Меган 2 лямбда зонд 2 (датчик кислорода)

Как выявить неисправность?

Специалистами автосервисов рекомендуется осуществлять проверку работоспособности кислородных датчиков в комплексе с остальными узлами с периодичностью не реже 30 000 км. Корректная работа устройства лямбда-зонд на «французе» Рено Меган 2 возможна при условии прогрева выхлопных газов до температурного параметра, равного 300-400 градусам. Такая среда активирует в датчике циркониевый электролит, который обеспечивает необходимую проводимость. Различие в содержании доли кислорода в выхлопном газе в сравнении с таковой в атмосфере провоцирует возникновение на выводах лямбда-зонда соответствующего напряжения.

Диагностирование корректно ли работает датчик кислорода, должно выполняться на заведенном моторе, что позволяет с большей точностью определять параметры производительности. Измерение рекомендуется осуществлять осциллографом, являющимся более точным регистрирующим прибором.

Характеристики кислородного датчика

Все знают, что инжекторный двигатель является более экономичным и безопасным (с экологической точки зрения), чем карбюраторный мотор. Это становится возможным благодаря полному контролю за подачей топливной смеси и воздуха. Этот контроль осуществляется несколькими датчиками, которые обеспечивают проверку основных рабочих параметров и направляют эти данные электронному блоку. После их анализа производится корректировка работы системы в целом.

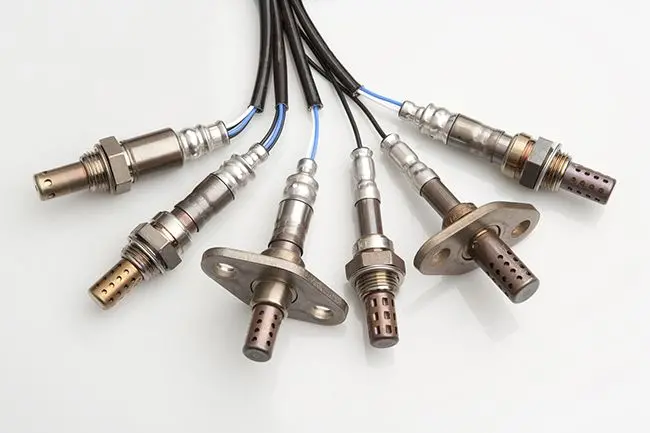

Кислородный датчик

Контроллеры, для получения полной информации центральным блоком, установлены не только на впускной системе (определение количества топлива/воздуха), но и на выпуске.

Его название – лямбда зонд (кислородный датчик). И это один из важнейших участников системы.

Предназначение и основные функции

Датчик кислорода — это датчик сопротивления, который располагается около катализатора, на коллекторе впуска. Параметры, передаваемые этим датчиком, также передаются на управляющий блок, где проходят обработку, а затем используются в поддержании соответствующего состава топливно-воздушной смеси (ТВС). Лямбда зондом отправляются сигналы на электронный блок в случае, если в камеру двигателя поступает переобогощенная или обедненная рабочая смесь. На основании этих данных управляющий блок корректирует поступление воздуха и горючего для образования «правильной» смеси.

Принцип работы и устройство регулятора кислорода

Давайте разберем, как устроен лямбда зонд. В конструкции каждого универсального лямбда зонда имеются следующие элементы:

Металлический корпус универсального контроллера со специальным отверстием для обеспечения вентиляции датчика. Кроме отверстия на корпусе имеется резьба, при помощи которой датчик ставится в соответствующее место.
Резиновый уплотнитель, отвечающий за герметичность конструкции.
Изолятор, который всегда изготавливается из керамики.
Наконечник (также выполненный из керамических материалов).
Несколько контактов, подключающих контроллер к основной сети.
Щиток защиты, имеющий выпускное отверстие для отхода отработанного газа.
Нагревающий элемент датчика.
Вмонтированная в индивидуальный резервуар спираль.

Устройство кислородного датчика

Любое устройство (1-й и 2-й кислородный регулятор), выполняется из материалов, имеющих высокие свойства термостойкости. Это имеет огромное значение, ведь датчик постоянно работает при повышенных температурах. Элемент можно отнести к одному из типов — их отличие состоит в числе контактов (от одно- до четырехпроводных).

Как уже было отмечено ранее, диагностический регулятор содержания кислорода применяется для поддержания корректного расчёта требуемого объема топлива для установления количества воздуха, поступающего в цилиндры. Датчиком кислорода рассчитываются данные показатели соответственно с показателями экономии и экологии. Это тоже имеет значение, ведь в последнее время к средствам транспорта предъявлены очень строгие требования в вопросах безопасности экологии.

Особенности замены

Вышедший из строя лямбда-зонд может существенно влиять на работу автомобиля: на Мегане может ухудшиться динамика разгона и увеличивается расход топлива, посему неисправный элемент подлежит немедленной замене.

Для выполнения замены нижнего лямбда-зонда нужно проделать ряд действий:

установить авто на смотровую яму или подъемник;
обработать резьбовое соединение лямбда-зонда и трубы проникающей смазкой;
отсоединить соединительную колодку от держателя шлицевой отверткой;
извлечь все провода из держателя во избежание механических повреждений;
отщелкнуть фиксатор и отсоединить колодку датчика от колодки жгута проводов;
используя специальный накидной ключ с прорезью на 22, вывернуть датчик из выхлопной трубы (если датчик открутить не получается по причине сильной затяжки, можно выполнять замену лямбда-зонда сразу после остановки двигателя);
установить исправный датчик, соблюдая обратную последовательность.

Датчик кислорода на Рено Меган 2: оригинал, аналоги, цена, каталожные артикулы

Каталожный артикул / маркировка	Цена в рублях
Рено оригинальный контролер 7700107433 (управляющий)	От 3500-3700
8200036544 (диагностический)	От 3500-3700
Mobiletron OS-R306P	От 2800
Bosch 0 258 006 953	От 2800
Stellox 20-00022-SX	От 2800
Maxgear 59-0013	От 2800
Magneti Marelli 466016355088	От 2800
Profit 4005-0002	От 2800
Металлическая проставка	От 350
Электронный эмулятор	От 1500
*цены указаны состоянием на май 2019 года

Так как цена новых оригинальных деталей выше средней, не многие автовладельцы охотно приобретают запчасти с заводскими артикулами. Все чаще отдают предпочтение аналогам подешевле. Разница в стоимости 15 – 20%.

Однако, существуют и те, кто вовсе вырезает каталитический наполнитель с выхлопной системы, вваривает приемную трубу, устанавливает обманку под ДКК.

«В народе» пустышки называют пауками. Это цельная металлическая конструкция с муфтой выпускного коллектора, приемной трубой, фланцами для крепления к блоку.

Неисправен лямбда-зонд: причины и ремонт

Лямбда-зонд выходит из строя по различным причинам. Это высокие нагрузки на выхлопную систему машины, повреждение электрической проводки, использование низкокачественного бензина и другие. Ниже рассмотрим основные сценарии возникновения неисправностей, а также узнаем, как эти проблемы с лямбда-зондом разрешаются.

Образование нагара

Одной из популярных причин выхода из строя лямбда-зонда – образование слоя нагара в области активной зоны запчасти. Если двигатель заводить слишком резко, то небольшие порции бензина попадают в выхлопную систему машины и оседают там на поверхности лямбда-зонда. Нагар образуется и по другим причинам – использование низкокачественного топлива, неправильное включение двигателя.

Устанавливается поломка по следующим признакам:

Двигатель работает небольшими рывками.
Часто пропадает зажигание.
Периодически мигает индикатор “Check Engine”.

Чтобы исправить эту проблему, рекомендуется демонтировать старый и поставить новый лямбда-зонд. Также можно попытаться очистить наконечник самостоятельно. Делается это так:

Демонтируйте устройство, аккуратно снимите защитный колпачок.
Налейте в емкость 80-100 мл ортофосфорной кислоты.
Поместите в емкость колпачок, чтобы его край остался снаружи (например, привяжите к чему-либо).
Спустя 20-30 минут достаньте датчик, промойте водой и высушите его.
Установите обратно наконечник, нанесите защитную пасту и приварите конструкцию (например, методом аргонной сварки).

Перегрев устройства

Лямбда-зонд может временно выходить из строя из-за перегрева выхлопной системы. Ключевое слово здесь “временно” – при повышенной нагрузке начинает мигать кнопка “Check Engine”. Тогда как при нормальной езде такая проблема не наблюдается. Связано это с тем, что на автомобили устанавливаются датчики на циркониевой основе, а такие лямбда-зонды не могут работать при высоких температурах. Это и приводит к выходу из строя прибора.

Устанавливается перегрев по таким признакам:

Проблема возникает только при высоких нагрузках (езда на высокой скорости, подъем в гору).
Серьезно растут расходы топлива.
Ухудшается работа системы разгона и торможения.

Чтобы устранить эту неполадку, рекомендуется демонтировать циркониевый и поставить титановый лямбда-зонд. Иногда это не помогает – например, если автомобильная система в целом не справляется с высокими нагрузками (а не только лямбда-зонд). В таком случае просто снизьте уровень нагрузки, чтобы устранить неполадку (например, ездите более медленно).

Повреждение электропроводки

Еще одной популярной причиной выхода из строя лямбда-зонда является повреждение проводки. Каждое устройство оборудовано электрическими проводами (от 2 до 4), которые передают сигнал на блок управления мотором. В случае повреждения проводки сигнал становится нестабильным, что приводит к разбалансировке работы мотора. Повреждение проводов часто имеет механическую природу (например, водитель попал в ДТП).

Повреждение электрической проводки устанавливается по таким признакам:

Двигатель работает с перебоями, возможны проблем с зажиганием.
Заметное увеличение расходов топлива.
Периодически загорается индикатор “Check Engine”, но потом потухает.

В случае повреждения проводов рекомендуется поставить новый лямбда-зонд. Можно выполнить замену поврежденного участка цепи, если у Вас завалялись провода от старого зонда. Для ремонта старый кислородный датчик демонтируется из системы, потом срезается старый поврежденный элемент (с соединительной вилкой или без). На ее место устанавливается неповрежденная электропроводка от старого лямбда-зонда.

Выход из строя нагревателя

Еще одна причина выхода из строя лямбда-зонда – поломка нагревательного элемента. Поломка нагревателя не всегда выводит из строя ведь зонд. Этот дефект обычно не дает о себе знать при низких нагрузках, однако при средних и высоких нагрузках он проявляет себя. Основные признаки поломки нагревателя:

При повышенных нагрузках движок начинает глохнуть.
Повышаются расходы топлива при подъеме на гору или во время быстрой езды.
Запчасть была куплена давно (примерный пробег – 30-50 тысяч километров).

Нагревательный элемент крепится внутри лямбда-зонда прочно, поэтому разобрать запчасть и достать поврежденный нагреватель сложно. Если у Вас возникла такая проблема, купите новый зонд и поставите его взамен старого. Если не планируете ездить при высоких нагрузках, то замену можно не производить. То есть на поврежденном лямбда-зонде можно ездить до полного выхода из строя.

При каких причинах следует менять лямбда-зонд?

Конструктивная особенность выпускной системы в Рено Меган 2 в том, что она имеет датчик кислорода в двух экземплярах. Первый располагается непосредственно на выхлопном патрубке перед катализатором и является управляющим. Он имеет название «верхний», поскольку размещен выше по отношению ко второму.

Второй датчик кислорода, именуемый как «нижний», вкручивается в выпускной трубопровод (после нейтрализатора) и наделен контролирующей опцией.

Вне зависимости от назначения такой детали, как лямбда-зонд, имеется возможность предотвратить предстоящую неполадку в данной системе контроля. Для этого следует иметь информацию о более частых причинах выхода со строя «нижнего» датчика:

обрыв электрической цепи в подводящих к датчику проводах;
замыкание проводки на участке питания данного компонента;
загрязнение различными продуктами функционирования систем автомобиля (масла, осадки топливной смеси и пр.);
некорректная работа системы зажигания, провоцирующая повышенный нагрев и термодинамические нагрузки;
механические повреждения.

Полезная функциональность

В пору тотального повышения цен на энергоресурсы, в том числе и на бензин для автомобилей, актуальным становится изобретение систем и узлов, помогающих избегать перерасхода драгоценного топлива. Оснащение современной техники дает возможность автоматизировать многие процессы во время езды, где за это отвечает бортовой «мозг» автомобиля – электронный блок управления (ЭБУ). Для исправной и экономичной работы двигателя блоку управления необходимы данные от так называемых «периферийных» узлов и агрегатов, к ним относится и лямбда-зонд. Не обделен таким устройством и модельный ряд Меган от французского производителя Рено.

Главным предназначением лямбда-зонда в конструкции автомобилей является измерение уровня остаточного кислорода в отработавших выхлопных газах и передача данных о содержании кислорода блоку электронного управления. Этот элемент дает четкое понятие бортовому компьютеру о характере сгорания топлива, а тот в свою очередь корректирует процесс обогащения или обеднения впрыскиваемой топливной смеси.

Датчик кислорода на Renault Megane 2

В автомобиле марки Рено Меган 2 предустановлено два датчика концентрации кислорода (далее — ДКК). Верхний – управляющий, нижний – диагностический.

Оба выполняют одну и ту же функцию – контроль содержания кислорода в выхлопных газах до и после входа в катализатор. Данные в режиме онлайн пересылаются электронному блоку управления.

ЭБУ сверяет полученные параметры, на основании которых регулирует подачу кислорода в камеру сгорания. Избыточное содержание воздуха в топливной смеси называется обогащением, а обратный процесс – обеднение.

И обогащение, и обеднение негативно отображаются на функциональности двигателя. Стремительно повышается расход горючего, снижается мощность, пассивная динамика разгона.

Процесс самостоятельной замены контролеров вовсе не сложный, но требует внимательности со стороны мастера. Нарушение регламента недопустимо.

Каковы нюансы при замене?

Неисправный лямбда-зонд ощутимо воздействует на стабильность функционирования автомобиля. У Рено Меган 2 могут снижаться динамические показатели в разгоне, вырасти потребление топливной смеси. Эти признаки подтверждают необходимость диагностирования и замены датчика. Процедура замены реализуется посредством определенного алгоритма действий.

Устанавливаем Renault Megane 2 на яму или вывешиваем с помощью подъемника.
Обрабатываем резьбовые части в местах соединений датчика с патрубком с помощью проникающего вещества.
Рассоединяем соединительный разъем с держателем плоской отверткой.
Извлекаем всю проводку, чтобы исключить ее повреждение.
Отщелкиваем фиксатор и отсоединяем разъем датчика от такового у жгута проводов.
Специальным накидным ключом на «22», имеющим прорезь, выкручиваем зонд из посадочного места на выхлопной магистрали.
Устанавливаем новый датчик и соединяем разъемы проводов электропитания.

Как продлить срок службы лямбда-зондов и когда его менять

Зная, на что влияет лямбда-зонд, довольно просто определить неисправность этого элемента. Например, если вы заметили, что:

на холостых оборотах или на малом газу мотор неустойчиво работает или вовсе глохнет;
расход топлива значительно увеличился;
динамические характеристики авто резко ухудшились;
после выключения двигателя появилось своеобразное потрескивание в области катализатора, сопровождающееся неприятным запахом сероводорода (или как говорится в простонародье «тухлых яиц»);

то, скорее всего, пришло время менять ЛЗ и продлить «жизнь» этому элементу не получится. Однако, если все системы работают исправно то увеличить срок службы датчика можно если:

Использовать только качественный бензин, рекомендованный для вашего автомобиля.
Выбирать проверенные жидкости с присадками, сопровождающиеся сертификатами соответствия.
Никогда не использовать герметики для фиксации датчиков (особенно это касается силиконовых составов).
Не запускать двигатель многократно за короткий отрезок времени.
При проверке работоспособности цилиндров, не отключать свечи зажигания.
Не перегревать выхлопную систему машины (кислородные датчики способны выдерживать только до 950 градусов).
Не использовать для обработки наконечников датчиков химически активные составы.
Следить, чтобы место соединения датчика и трубы оставалось герметичным.

Придерживаясь этим советам, вы сможете дольше эксплуатировать ЛЗ на своем автомобиле.

Для чего необходим лямбда-зонд?

В современную эпоху постоянного удорожания энергоресурсов существенную актуальность приобретают системы, разрабатываемые для автомобильной индустрии, призванные обеспечивать оптимизацию расхода топлива. Эти узлы интегрируются в систему бортовой диагностики автомобиля, управление процессами в которой реализуется посредством электронного блока управления, именуемого «мозгом» или ЭБУ. Для обеспечения стабильной и экономной работы мотору требуется информация, получаемая от периферийных модулей, основными передающими устройствами которых являются датчики. В числе таковых находится лямбда-зонд. Модели Рено Меган 2, как современные авто, также имеют датчик кислорода.

В числе основных назначений лямбда-зонда присутствуют:

регистрация остаточной доли кислорода в выхлопной газовой среде, перемещающейся по коллектору, катализатору и глушителю;
передача в ЭБУ информации о его количественном содержании.

используя лямбда-зонд бортовой контроллер на Рено Меган 2 определяет характер процесса сгорания топливной смеси и, при необходимости, корректирует его за счет изменения объемов впрыскиваемого топлива, обогащая или обедняя смесь.

Датчик концентрации кислорода (лямбда-зонд) Рено Меган 2

07.07.2014
ЭЛЕКТРИКА

Датчик концентрации кислорода подает выходной сигнал, по которому электронный блок управления (ЭБУ) двигателем определяет концентрацию кислорода в отработанных газах. По полученным данным ЭБУ корректирует количества топлива, впрыскиваемого в цилиндры двигателя, и тем самым поддерживает оптимальную пропорцию смеси воздуха с топливом (это необходимо для эффективной работы каталитического нейтрализатора). Чувствительный элемент датчика концентрации кислорода расположен в потоке отработавших газов. Работоспособность датчика возможна только при нагреве его чувствительного элемента до температуры не ниже 300 градусов Цельсия. Для сокращения времени прогрева в датчик встроен нагревательный элемент.

Датчик концентрации кислорода: 1 – отверстия в корпусе датчика для подвода отработавших газов к чувствительному элементу; 2 – металлическое уплотнительное кольцо датчика; 3 – жгут проводов датчика; 4 – соединительная колодка.

Система выпуска отработавших газов автомобиля оборудована двумя датчиками концентрации кислорода. Датчик, установленный перед каталитическим нейтрализатором, — управляющий, а дополнительный, установленный после каталитического нейтрализатора, — диагностический.

Место установки управляющего датчика концентрации кислорода (на фото впускной коллектор снят): 1 – место крепления соединительной колодки датчика; 2 – датчик концентрации кислорода.

Место установки диагностического датчика концентрации кислорода: 1 – место крепления соединительной колодки датчика; 2 – датчик концентрации кислорода.

Наличие в отработавших газах соединений свинца и кремния может привести к выходу из строя датчика концентрации кислорода. Поэтому не допускается использование этилированного бензина, в котором содержатся эти компоненты. При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединений кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Следует использовать герметик, на упаковке которого указано, что он безопасен для датчика концентрации кислорода.

Замена датчика концентрации кислорода на Рено Меган 2

Для выполнения работы потребуются смотровая яма и накидной ключ с прорезью или специальная головка на 22мм.

Верхний (управляющий) датчик удобно отворачивать торцовым ключом со специальной головкой, сняв воздухо-подводящий патрубок с дроссельного узла. Во избежании получения ожогов работу следует выполнять после остывания деталей системы выпуска отработавших газов до безопасной температуры.

1. Обрабатываем соединения датчика с трубой проникающей смазкой.

2. Снизу автомобиля поддев шлицевой отверткой, отсоединяем соединительные колодки от держателя.

3. Извлекаем жгут проводов из держателей.

4. Освобождаем фиксатор, отсоединяем колодку жгута проводов от колодки датчика.

5. Специальным накидным ключом на 22 мм с прорезью отворачиваем датчик концентрации кислорода.

Поскольку для отворачивания датчика концентрации кислорода требуется значительное усилие, не следует использовать для этой цели рожковый ключ. Если для отворачивания требуется очень большое усилие, можно попробывать ослабить затяжку датчика, не дожидаясь, когда система выпуска отработавших газов остынет (т.е. сразу же после остановки двигателя)

Но, во избежании ожога, работать необходимо в защитных перчатках, соблюдая осторожность

6. Устанавливаем датчик в обратной последовательности.

Какой верхний лямбда-зонд ставить на Renault Megane 2?

Оригинальный номер 7700107433, средняя цена около 3549 руб.

Скидываем все провода, не забываем датчик спереди коллектора, и откручиваем 8 болтов головкой м10 (звёздочки тоже ей откручиваем)

Скидывам хомут с дроссельной заслонки, снимаем его, и отодвигаем коллектор (будьте аккуратнее, внутри коллектора присутствует масло примерно 250 гр.)

Указательным пальцем я показываю болт крепления пыльника выхлопного коллектора, там таких 5, один почти по центру, 2 внизу пыльника и два под самой крышкой ГБЦ.

Отстёгиваем датчик, разъём датчика остаётся на месте. Разъём управления снимается вниз. Разъём лямбда-датчика на клипсе, и он с неё снимается так же вниз (не пытайтесь вытащить клипсу, вы её сломаете).

Добрались до лямбда-зонда

Берём ключ на 22 мм. и пропускаем через ушко разъём лямбда-датчика, он проходит в притирку, но всё же проходит.

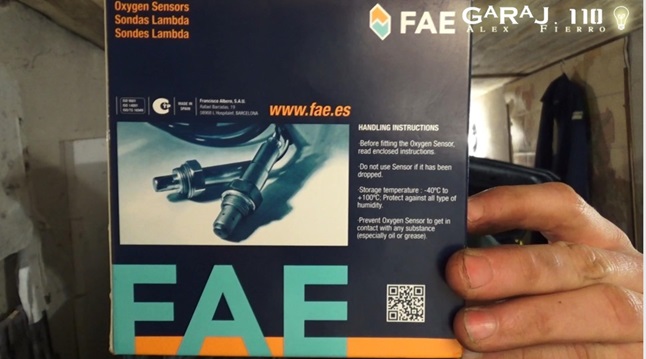

Лямбда датчик который мы будем ставить

Устанавливаем ключ на лямбда-датчик, и пытаемся сначала его открутить руками, если это не получается то собираем вот такую конструкцию из инструмента.

Молоток не самый лучший инструмент но приходится и им работать.Делаем пару ударов, датчик сорван, можно производить замену, и собирать всё обратно.

Источник

Причины замены

Конструкция системы выпуска отработавших газов в автомобиле Рено Меган предусматривает наличие двух датчиков кислорода, один из которых расположен непосредственно перед каталитическим нейтрализатором и выполняет функцию управления. Этот датчик называется верхним, поскольку расположен вверху по отношению ко второму.

Второй лямбда-зонд – нижний, ввинчивается в выхлопную трубу уже после катализатора и выполняет исключительно диагностическую функцию. Независимо от вида датчика кислорода в Рено Меган неисправность данного узла можно предупредить. Для этого нужно знать наиболее частые причины поломки, сопровождающие нижний лямбда-зонд:

разрыв контактов датчика;
замыкание электрической цепи;
загрязненность продуктами работы автомобиля (масло, топливная смесь);
термические перегрузки, связанные с нестабильной работой зажигания;
повреждения, полученные в результате температурного или механического удара.
