Как провести проверку своими силами?
На изношенность детали указывают такие признаки:
- Неравномерно изнашивается резина на передних колесах.
- Во время езды будет слышен стук.
- При повороте будет слышен скрип в передней части автомобиля.
Если обнаружится хоть один из перечисленных выше симптомов, то, скорее всего, шаровую опору надо менять. Перед началом ремонта надо снять с автомобиля рычаг подвески. Работа производится на смотровой яме или эстакаде.
Для многих людей ответ на этот вопрос неясен. Специально для них подготовлена небольшая инструкция:
Для установления факта повреждения детали самый простой способ – это осмотр состояния шаровых пыльников. В случае, когда были найдены надрывы, трещины или другие механические повреждения, которые заметны глазом без специальных приспособлений, это уже является основанием к замены, если не шаровой опоры, так уж пыльников точно
Следует обратить внимание на конструкцию в целом — пострадала ли сама шаровая Renault Logan в результате эксплуатации с поврежденными пыльниками или нет. Для этого способа необходим помощник или колодка
Второй человек должен по максимуму выжать педаль тормоза, а вы покачайте осматриваемым колесом по вертикали
Во время такого осмотра следует обследовать рабочее пространство на наличие люфта; В местах, где зафиксированы рычаги, следует осмотреть резиновые втулки и сайлентблоки; Проверить втулки стабилизатора там, где он крепится к подрамнику и рычагам подвески.
Внешний осмотр детали и анализ признаков неисправности не всегда дает четкую информацию о ее состоянии.
Чтобы подтвердить или опровергнуть подозрения, можно использовать простые и проверенные способы.
Принцип действия следующий:
- Для проверки состояния шаровых опор на Рено Логан на слух, позовите напарника. Попросите его, чтобы он раскачал машину, а сами прислушайтесь к посторонним шумам (стукам).
- Попросите напарника нажать на тормоз до предельно нижнего положения, а сами возьмитесь за верх и низ колеса, после чего покачивайте его. Появление заметного люфта свидетельствует о зазоре между пальцем и корпусом шаровой опоры Рено Логан. В такой ситуации единственное решение — замена поломанного узла.
- Приложите ладонь к кожуху шаровой опоры так, чтобы был захвачен палец и корпус. В этот момент дайте команду напарнику раскачивать колесо. Если вы ощущаете люфт, без замены детали не обойтись.
- Подвесьте машину с помощью подъемного устройства или поднимите колеса домкратом, после чего осмотрите деталь снизу. Главным признаком выхода из строя, как отмечалось выше, является повреждение целостности резинового чехла. Также проведите осмотр пыльника ШРУСа, и при наличии повреждений замените деталь. Если внутрь «гранаты» попала вода или грязь, придется менять весь узел в комплекте.
Правильный осмотр ходовой на Рено Логан – видео.
Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.
Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.
Прежде всего, вам необходимо выбрать производителей запасных частей, которые вы будете использовать в работе. Тут всё далеко не так однозначно, и многое доходит только экспериментальным путем.
Что больше всего пользуется спросом у автолюбителей:
- FEBI — наихудший вариант из всех, которые есть. Много нареканий.
- TRW — считается оригиналом для этих автомобилей.
- Lemforder — традиционное немецкое качество, многие автолюбители в восторге от них, хотя на рынке появилось уже много подделок.
Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки.
Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры.
В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.
Правильный подбор элементов шаровой на Логан
На сегодняшний день на рынке представлено огромное разнообразие автомобильных любых запчастей, в том числе и такая деталь, как шаровая опора, как от зарубежных, так и от отечественных производителей. Вы сможете найти шаровые опоры, отвечающие всем вашим требованиям (цена, качество, долговечность, надежность). Однако из-за обилия продукции владельцы «француза» Рено Логан часто теряются при выборе нужной детали, оригинальные запчасти имеют определенный артикул. Специалисты рекомендуют отдавать предпочтение оригинальным элементам от компании Рено, в продаже есть шаровая опора для проведения действительно качественного, надежного ремонта подвески, чтобы добиться максимального срока службы деталей авто. От выбора деталей шарового соединения и проведения грамотного ремонта подвески зависит безопасность и надежность всего автомобиля. Стоимость оригинальных запчастей незначительно отличается от аналогов. Поэтому мы не советуем вам экономить на приобретении оригинальных шаровых опор для Рено Логан.
В интернете можно найти множество печатных и видео инструкций как меняется шаровая опора. Далее мы постараемся рассказать каждый этап этого процесса в отдельности.
Диагностика опор: ремонтировать или менять?
Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.
Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.
Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.
Пыльник как отдельная деталь не продаётся
Пошаговая инструкция
1. Поддомкрачиваем и снимаем колесо.
2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.
Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.
3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.
После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.
4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.
Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.
5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.
6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.
После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.
7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.
Отмечено место где может быть стопорное кольцо
8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.
9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.
10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.
11. Несколькими ударами молотка выбиваем шаровую в оправку.
12. Поднимаем немного домкрат и убираем оправку с упором.
13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.
14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.
Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.
15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.
16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.
Так же если с вашей новой шаровой идет стопорное кольцо, установите его.
17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.
Палец нужно вставить на такую глубину чтобы вошел болт.
Если палец плохо идет, можно снизу рычага немного постучать молотком.
18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.
19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.
20. Устанавливаем суппорт и колесо.
Советы
В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.
Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.
Видео урок
Даже малознакомый с автотехникой гражданин знает, что подобные узлы подвески автомобиля во время эксплуатации испытывают серьезные нагрузки, вследствие чего подвержены интенсивному износу. Если учесть бюджетность Renault Logan и неудовлетворительное состояние дорожного покрытия, то становится понятным фактор частых поломок, связанных с ходовой частью авто.
А ведь износ конусообразного пальца со сферическим наконечником грозит ухудшением управляемости транспортным средством, вплоть до вероятности аварийной ситуации
Поэтому чрезвычайно важно вовремя определить поломку и произвести замену шаровой на автомобиле Рено Логан по видео, предоставленном мастерами
Неисправности шаровой опоры Логан
Вот этот пыльник зачастую и становится виновником быстрого износа шаровых опор. Малейшая трещина на резиновой защите приводит к попаданию внутрь опоры воды и грязи. Но не только пыльник бывает виной выхода из строя опор. Она несет на себе основную массу автомобиля, при этом принимая удары от малейших неровностей.
Неприятная ситуация…
Основными причинами неисправности шаровых опор Рено Логан, да и не только, закономерно считаются:
старость, естественное старение материалов и естественный износ;
высокие динамические нагрузки, когда мы быстро проезжаем неровности;
механические повреждения пыльника;
некачественная сборка, отсутствие смазки, неправильная установка.
Срок службы и нюансы осмотра
Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров.
Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие)
При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров
В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу.
Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.
Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.
Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.
Сделайте следующее:
Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены
Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.
Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.
Как заменить шаровую на рено дастер
Передние рычаги на автомобиле Renault Duster сконструированы таким образом, что шаровые опоры возможно поменять отдельно от рычага, при условии, что оригинальные шаровые опоры нужно высверлить в местах заклепок.
Шаровая опора — ответственная деталь узла передней подвески, связывающая рычаг с поворотным кулаком, тем самым позволяет обеспечить движение закрепленных элементов во всех направлениях, а значит колеса могут поворачиваться.
Шаровая опора выходит из строя, так как она является высоконагруженной деталью, и при езде по ямам, ухабам и другим неровным поверхностям дороги, шаровый шарнир изнашивается и появляется люфт. Вторым моментом, влияющим на внеплановый выход из строя шаровой опоры является перегруз автомобиля, а также повреждение пыльника шарнира. При возникновении люфта нарушаются настройки развал-схождения передних колес, ухудшается управляемость кроссовера, неравномерный и повышенный износ резины, а также повышается риск обрыва рычага, что может привести к всевозможным последствиям.
Диагностировать неисправную шаровую опору можно двумя способами:
- при езде будет слышен сильный стук, а при повороте колеса скрип;
- при диагностировании с помощью монтировки, которая упирается под опору, при надавливании будет слышен стук, означающий люфт шаровой.
Шаровая опора Рено Логан какая лучше: тонкости выбора и советы
Диагностика шаровой опоры: пример исправного рычага.
Затем выкручивается гайка, удерживающая болт крепления штанги поперечной устойчивости. Для этого подставьте под рычаг упоры и опустите домкрат. За этим надо поглядывать.
Для выбивания понадобиться труба с таким диаметром, чтобы она налезла на шаровую с обратной стороны.
По-видимому, автор вопроса купил следующую деталь — JBJ
Рожковый и накидной ключ на 18; Головки на 16, 17 и 18; Головка или ключ на 13; Молоток; Баллонный ключ или головка на 17 с воротком; Надставка для выпрессовки и запрессовки шаровой; Новая шаровая опора.
Первый составляет 38 мм, может доходить до 38,2 мм. Ремонтный же размер шаровой опоры Рено Логан может достигать 39 мм, но не менее 38,7 мм.
Как понять, что нужна замена шаровой на Рено Логан
К сожалению, определить размер шаровой можно только после снятия рычага. Не стоит удивляться размерам ключей, если вы приобрели автомобиль французского производства, то стоит сразу обзавестись ключами на 16 и на Головки же есть в любом наборе с трещоткой. Как заменить шаровую опору на Рено Логан Итак, уже понятно, что для этого нам понадобится снять рычаг.
Контакты Как заменить шаровые опоры на Рено Логан?
Если автомобиль, в данном случае Рено Логан, находится в постоянной эксплуатации, замена шаровых опор должна осуществляется своевременно, неважно, самостоятельно ли вы будете проводить данные ремонтные работы или же доверитесь специалистам. Кстати, заменить шаровую опору не так уж и сложно, главное, соблюдать последовательный ход работ и для удобства снять рычаг передней подвески. Но обо все по порядку
Но обо все по порядку.
Почему именно шаровой опоре уделяется столько внимания. Все дело в том, что условия эксплуатации автомобиля влияют на состояние данного узла самым непосредственным образом, а так как состояние дорожного покрытия в нашей стране зачастую не самое лучшее, то шаровые опоры выходят из строя быстрее, чем мы и производитель на это рассчитываем. Данная статья посвящено правильности выбора, постараемся определить какие лучше, и как заменить в общеизвестном автомобиле Рено Логан.
Как заменить шаровую опору на Рено Логан своими руками в гараже!
Современный рынок представлен множеством предложений от самых разнообразных производителей. В такой ситуации достичь оптимального соотношения качественного показателя и цены без опытного совета весьма проблематично.
А выбирать надо обязательно, какие лучше. Многих интересует вопрос, какие лучше опоры?
Рекомендуем рассмотреть в качестве варианта на покупку оригинальные изделия. Ведь нельзя забывать, что от правильного выбора детали напрямую зависит не только надежность авто Рено Логан, но и безопасность его обладателя. Поэтому торг здесь не уместен.
На основании этого можно составить небольшую инструкцию для автолюбителей, решивших самостоятельно проверить технические узлы на предмет поломок: Осмотреть состояние пыльников, если обнаружатся трещины или надрывы, то это уже служит основание для смены, если не опоры, то защитного кожуха точно. Установить автомобиль на ручной тормоз и попросить помощника покачать колесо в вертикальной плоскости.
В это время владелец должен исследовать рабочий узел на наличие люфта. В местах фиксации рычагов осмотреть состояние резиновых втулок и сайлентблоков. Соединение рычага передней подвески и поворотного кулака Рено Логан Шаровая опора — это по сути шарнир, который состоит из 4 основных компонентов: Шаровой палец, выполненный из специальной марки стали.
Это позволяет добиться максимальной прочности изделия. Вкладыш шарового пальца, изготовленный из специального полимерного материала, уменьшающего трение и износ соприкасающихся поверхностей шарнира.
Защитный кожух пыльник , выполненный из специальной эластичной и устойчивой к температурным перепадам резины. Так выглядит шаровая опора Рено Логан в сборе В собранном виде шаровая опора запрессована в отверстии рычага подвески и дополнительно зафиксирована стопорным кольцом.
Палец фиксируется в поворотном кулаке. Крепление шаровой опоры Рено Логан в поворотном кулаке Как понять, что время замены пришло: Косвенными признаками, указывающими на возможный износ шаровой, являются обнаруженные механические повреждения, деформации или выход из строя других узлов передней подвески Рено Логан.
Как можно проверить шаровую опору на Рено Логан (видео)?
Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):
- Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
- Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
- Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
- Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.
Порвался пыльник — это отчётливо видно
Демонтаж
Для работы нужно подготовить следующий инструмент:
- Молоток
- Рожковый ключ на 18 и 16
- Торцевой ключ на 30
- Ключ на 13
- Зубило
- Плоская отвертка
- Устройство для распрессовки
Шаровая Рено Сандеро меняется после того как рычаг подвески полностью демонтирован. Так же желательно снять суппорт, повернув колесо и отвернув пару болтов. Затем проделываем следующие действия:
- Отверткой разводим колодки
Снимаем суппорт
- Смазывается резьбовая часть и откручивается болт, который крепит опору
- В появившиеся отверстие заливаем смазку и забиваем небольшой клин
- Из кулака вытаскиваем шаровую
Если отсутствует пластиковая шайба благодаря которой защищается пыльник, ее следует установить, так как отсутствие данного элемента сокращает работу опоры в несколько раз.
Когда нужная нам деталь демонтирована из кулака, ее нужно распрессовать, делается это в несколько этапов:
- Извлекается стопорное кольцо
- На металлической трубке устанавливается опорка
- Выбивается шаровая
Во время всех работ нужно следить за тем чтобы имеющийся там пыльник сохранился, так как он нужен для новой детали. Но в случае если он износился его нужно заменить.
Как проверить шаровую опору на «Рено Логан»
Во время езды шаровая опора испытывает значительные нагрузки, в результате действия сил трения втулки изнашиваются, через повреждённый пыльник внутрь попадает песок, грязь. Палец начинает болтаться в корпусе. При среднем износе машина начинает покачиваться на дороге во время движения. При более сильном — могут появиться стуки, скрипы в момент поворота, сложности с управлением рулевым колесом. Во время движения автомобиль плохо «держит» дорогу. Также наблюдается повышенный износ резины. В самом худшем случае палец шаровой опоры может вырваться из корпуса, в результате чего колесо отделится от рычага. Продолжить движение придётся на эвакуаторе.
Диагностика ШО
Нужно выполнить ряд действий:
- Установить автомобиль на подъёмник так, чтобы передние колёса висели в воздухе. Или при помощи домкрата поднять машину, подложив под кузов деревянные бруски.
- Повернуть колёса в одну сторону до упора. Осмотреть пыльники: если они сильно повреждены, то лучше заменить шаровую, даже если в пальцы не «люфтят» — скоро это произойдёт.
- Не снимая колеса, нужно взяться за верхнюю и нижнюю его стороны. Попробовать аккуратно покачать вверх-вниз. Сильного болтания не должно быть. Процедуру нужно повторить при разных положениях руля.
- Также люфтов не должно ощущаться, если поместить монтировку между рычагом и поворотной цапфой.
В некоторых случаях виновником проблем с передней подвеской могут быть и другие запчасти: ступичные подшипники, сайлентблоки. Поэтому рекомендуется проводить комплексный осмотр.
Выбор деталей
В современном мире существуют различные производители автомобильных запчастей, в том числе и шаровых опор, тем самым образуется ценовая политика для любого владельца автомобиля. Многие обладатели Логан в связи с большим ассортиментом товаров задаются вопросом выбора нужного элемента.
Мы советуем приобретать оригинальные детали компании Рено для осуществления качественного и долговечного ремонта подвески, так как от этих деталей зависит надежность и безопасность автомобиля в целом. Цена даже на оригинальные шаровые опоры не сильно разнится с неоригинальным аналогом, в таком случае лучше не экономить.
Чтобы поменять данный узел своими руками, можно для наглядности посмотреть видео инструкцию на просторах интернета
Мы в свою очередь постараемся описать данный процесс, уделяя каждому пункту должное внимание, используя качественный инструмент.
Что такое шаровая опора
Это шарнир, который работает как органический сустав. Другими словами, внутри механизма расположен шар, позволяющий основе двигаться в разных плоскостях. Находится шаровая в том месте, где рычаг зафиксирован к ступице, и выполняет соединительную функцию. Обычно на иномарках количество опор ограничивается по одной на колесо, но на Mercedes‐Benz и некоторых других моделях их ставится по две, как на Жигулях.
Вот из чего состоит шаровая:
- железный стержень или палец;
- поворотный кулак;
- прижимная шайба или шплинт;
- пыльник;
- полимерная чашка;
- завальцовка;
- цилиндрический корпус.
Конструкция несложная, но узел является одним из важнейших частей ходовой автомобиля.

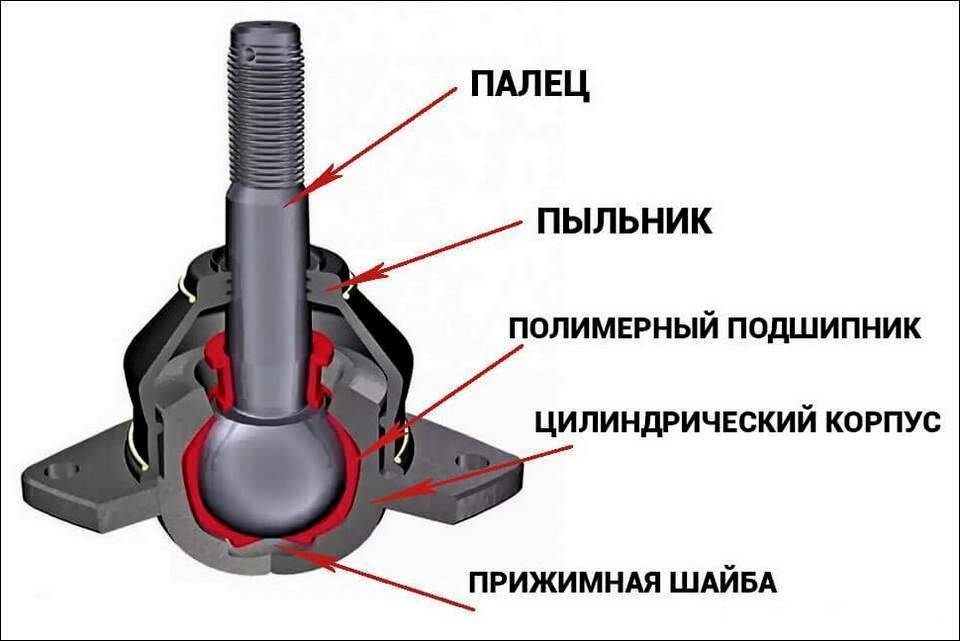

Устройство шаровой опоры
Инструкция по замене
- Ослабить болты обоих передних колёс.
- Приподнять перед машины домкратом и поставить её на два металлических упора.
- Со стороны замены опоры снять колесо.
- Освободить рычаг от крепления штанги стабилизатора.
- Снять металлический поддон, защищающий мотор от грязи.
Вынуть или осторожно выбить молотком болт, стягивающий соединение клеммами пальца шаровой и поворотного кулака, открутив гайку головкой на «16». Другой такой же ключ понадобится, чтобы удержать при откручивании болт. В щель между клеммами вставить плоскую мощную отвёртку или монтажную лопатку и разжать соединение
В щель между клеммами вставить плоскую мощную отвёртку или монтажную лопатку и разжать соединение.
Используя ту же отвёртку надавить на рычаг и отжать вниз. Из проухи в поворотном кулаке высвободить палец опоры.
Используя два ключа «на 18» освободить рычаг от его переднего и заднего крепления к подрамнику
Болт вынуть или осторожно выбить. Ключ «на 13» понадобится для того, чтобы ослабить болт соединения кронштейна подрамника с кузовом. Снять рычаг подвески
Снять рычаг подвески.
Далее, надо сделать следующее: отсоединить опору от рычага.
По очереди, с одной, и с другой стороны, поддевать её корпус плоской мощной отвёрткой под бурт и, опираясь на рычаг.
Выпрессовать опору из проухи в нём.
Осмотреть проуху — вокруг неё не должно быть разломов и сколов. Поверхность, на которую будет устанавливаться новая деталь, перед запрессовкой должна быть очищена от грязи и выровнена (если металл подвергся коррозии). В противном случае при запрессовке жёсткой сцепки не произойдёт.
Подложить под рычаг кусок трубы с диаметром, большим чем у шаровой, а её саму вставить в проуху.
Запрессовать опору в проуху рычага, осторожно пользуясь молотком. Бить по оправке, которая опирается на края корпуса. Далее, надо произвести сборку: поставить рычаг на место, закрепить колёса
Перед тем как установить новую опору, желательно применить смазку (литол или его аналоги)
Далее, надо произвести сборку: поставить рычаг на место, закрепить колёса. Перед тем как установить новую опору, желательно применить смазку (литол или его аналоги).
Нюансы, на которые стоит обратить особое внимание?
1. Приподнимая перед машины домкратом, надо вывешивать сразу два колеса. Если вывесить только одно из них, детали передней части окажутся зажатыми вверху стабилизатором поперечной устойчивости. Демонтировать рычаг в таком случае будет невозможно.
2. С клеммными соединениями надо обращаться бережно! Замену шаровых опор производить очень аккуратно. Грубых действий, к которым привыкли владельцы отечественных автомобилей, Renault Logan не потерпит. Они могут привести к серьёзной порче деталей машины.
Болт клеммного соединения надо вытаскивать аккуратно или осторожно выбивать выколоткой из мягкого металла. При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку. При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку
При разжатии клеммного соединения обязательно использовать прочную плоскую отвёртку.
Осторожно производить монтаж новой шаровой опоры, чтобы не испортить защитный чехол из резины. Шаровая опора – очень важная составная передней подвески и машины в целом. Её повреждение может привести к страшной аварии с печальными последствиями
Её повреждение может привести к страшной аварии с печальными последствиями
Шаровая опора – очень важная составная передней подвески и машины в целом. Её повреждение может привести к страшной аварии с печальными последствиями.
Иногда отремонтированная деталь служит даже дольше, чем новая. Ремонт не стоит производить самостоятельно, лучше поручить его грамотному работнику из автотехцентра (реставратору). Хотя, и этого делать не стоит. Стопроцентных гарантий дальнейшей исправной работы не сможет дать никто. В целях безопасности, при подозрении на поломку шаровой опоры, желательно сделать её замену.
