Характеристика
Неотъемлемый элемент ходовой части автомобиля «Лада Ларгус» — шаровая опора. Эта деталь является связующим звеном между управляемым колесом и треугольным рычагом подвески. Элемент помогает проворачивать ступицу в разном положении. Сама деталь имеет конусообразную форму с шаровым наконечником (откуда и столь специфическое название), который одновременно раскачивается и вращается. Таким образом, шаровая опора «Лады Ларгус» обеспечивает поворот ступицы, сохраняя само колесо в горизонтальной плоскости. При этом диск может перемещаться свободно в вертикальном положении (когда машина попадает на яму или любую другую неровность).
Устройство узла
Причины замены и правила выбора детали
При значительном износе шаровой образуется большой зазор между сферической частью пальца и пластиковым наполнителем корпуса опоры. Это приводит не только к характерному стуку в подвеске, но и к вырыванию пальца из корпуса и складыванию колеса под автомобиль. При большой скорости движения последствия могут быть непредсказуемыми.
Следует регулярно проверять состояние пыльника на шаровой опоре на предмет наличия повреждений и трещин, особенно после езды по бездорожью
Важно также контролировать люфт колеса в вертикальной плоскости
При выборе шаровой желательно отдавать предпочтение оригинальным. Не следует использовать восстановленные опоры, несмотря на их низкую стоимость. Нужно учитывать год выпуска Ларгуса, чтобы подобрать деталь с правильной проточкой и диаметром пальца.
Диагностика состояния шаровой опоры
Симптомами необходимости уделить внимание шаровой опоре Ларгус являются:
- появилась необходимость прикладывать дополнительное усилие при повороте руля;
- проезд неровностей, например, лежачего полицейского сопровождается стуком со стороны передней подвески;
- обнаружен неравномерный износ шин;
- вхождение в поворот сопровождается посторонними звуками, доносящимися с колесных арок;
- поворот руля происходит со скрипом или скрежетом;
- автомобиль стал менее послушным при вхождении в поворот;
- управляемость при переезде неровностей частично снизилась и машина стала неустойчивой.
При наличии вышеперечисленных симптомов рекомендуется воспользоваться нижеприведенным алгоритмом поиска неисправности шаровой.
- Вывесить перед Ларгуса.
- Взять шину сверху и снизу.
- Проконтролировать отсутствие люфта. Для этого необходимо пошатать колесо в вертикальной плоскости. При этом следует учитывать, что причиной наличия перемещений может быть не только шаровая, но и изношенные рулевые наконечники или стойки стабилизатора.
Основным несущим элементом шаровой опоры является палец. Он изготавливается из высокоуглеродистой стали. С одной стороны пальца имеется сфера, которая находится в металлическом корпусе. Он заполнен полимером или консистентной смазкой. Для предотвращения попадания влаги, грязи и пыли сверху надета защитная манжета.
Абразивные частицы и вода беспрепятственно проходят через пыльник, если он имеет повреждения. Сфера и ее посадочное место подвергаются интенсивному износу, а смазка разжижается и перестает выполнять свои функции
Поэтому при диагностике шаровой важно обращать внимание на состояние пыльника. При обнаружении трещин, проколов, дыр и прочих отверстий следует в обязательном порядке поменять опору
Восстановление жидким фторопластом своими руками
Сделать это можно, но трудно. Будет нужно особое оборудование и полимер (фторопласт). Принцип таковой мы просто высверливаем в деньке шаровой отверстие, далее нарезаем резьбу, чтоб можно было закрутить особый железный приемник.
В эту резьбу закручивается трубка приемник от специального пресса (экструдера), который подает расплавленный фторопласт под давлением. Необходимо отметить, что он расплавляется при температурах в one hundred seventy 200 градусов Цельсия.
Потом нагреваем трубку, обычно и сам пресс с водянистой массой. Снутри шаровой фторопласт также расплавляется смешивается с массой которая поступает через трубку, происходит процесс под давлением в two атмосферы.
После наполнения трубка отсоединяется, пресс с полимером убирают. Полимер застывает и образует монолит, который оплетает шарик все стуки и вибрации проходят ведь разбитое место заполнилось полимером. В отверстие, которое было просверлено, закручивается особый клапан либо тавотница.
После такового ремонта шаровая опора может ходить очень длительно, время от времени даже не меньше чем новенькая. Смотрим подробное.
Но необходимо отметить если пыльник прорван и сильно много всякой грязищи попало вовнутрь шарика, то стоит сначала отчистить его, по другому износ будет очень большой. Отчистка должна быть до зеркала.
Вот фактически и все. В заключении охото сказать, что если есть возможность поменять и поставить новейшую необычную опору лучше его сделать. Ведь новенькая, подчеркиваю Уникальная (не Китай), всегда будет лучше, чем восстановленная. Ее для вас хватит на многие тыщи км.
Неисправности, проверка и возможность отремонтировать
Замена шаровой опоры на Ларгусе
Как проверить шаровые на ларгусе
Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.
Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался – то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.
Отжимая монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.
Проверяем состояние защитных чехлов шаровых опор передней подвески. Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…
…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока (с одной стороны) и подрамником и головкой рычага (с другой стороны сайлент-блока)… … и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлентблока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.
Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…
…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…
…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…
…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…
…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов колес. При наличии течи заменяем сальники.
Как известно, передние колёса Лады Ларгус, как и любого автомобиля, обеспечивают движение по дороге и позволяют маневрировать. Безусловно, к их положению выдвигается ряд требований в плане управляемости, соответствие которым обеспечивает подвеска с шаровыми опорами. Последние могут иметь ряд неисправностей, требующих своевременной диагностики и поиска методов их устранения.
Шаровая опора имеет вид конусообразного пальца со сферическим наконечником
Шаровая опора Ларгуса является деталью подвески, соединяющей её рычаг с управляемым колесом. Она помогает проворачивать ступицы в горизонтальном и вертикальном положении. Причём сама деталь имеет форму конуса с шарообразным наконечником, одновременно вращающимся и раскачивающимся.
Меняем шаровые, рулевые наконечники и сайлент-блоки передних рычагов в сервисе
Заметка о том, какие вложения в ходовую ожидают будущего владельца Ларгуса на 70-80 тысячах пробега; сколько будет стоить замена шаровых опор, рулевых наконечников и сайлент-блоков передних рычагов; какова стоимость сход-развала. Реальные цены для Ярославля
Приветствую всех будущих ларгусоводов!
К концу весны пробег на моем Ларике подходил к 70 тысячам. Снег почти сошел. И однажды со стороны подвески появился неприятный резиновый скрип. Особенно отчетливо он был слышен при вращении руля на месте и при движении на небольших скоростях (до 20-30 км/ч). В пробках было слышно в соседних машинах.
Это был не скрип в районе верхней опоры амортизатора, который бывает между чашкой и резиновой шайбой. В моем случае там все было тихо.
Чуть позже отправился на диагностику подвески. Предварительно обзвонил несколько автосервисов. В одном из них за проверку ходовой Ларгуса просили 700 руб. Большинство же предлагали бесплатную проверку. Расчет простой — дальнейший ремонт человек выберет у них. В моем случае это сработало. Где делал диагностику, туда и отправился ремонтироваться.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Артикул и стоимость аналогов родных шаровых опор
Однозначного мнения среди автовладельцев по поводу того, какие лучше приобрести опоры нет. Часть водителей советует приобретать оригинальные шаровые. В таком случае есть 100% уверенность, что они оптимально встанут на посадочное место. Однако, другие владельцы Ларгус считают, что качество оригиналов не соответствует стоимости. За сопоставимую цену можно купить аналог, который прослужит намного дольше. Наилучшие варианты альтернатив для родных шаровых опор представлены в таблицах ниже.
Таблица — Хорошие аналоги шаровой 401604793R.
| Производитель | Артикул | Примерная стоимость, рубль |
|---|---|---|
| Glober | 615127 | 250-300 |
| Rider | RD993529469 | 255-300 |

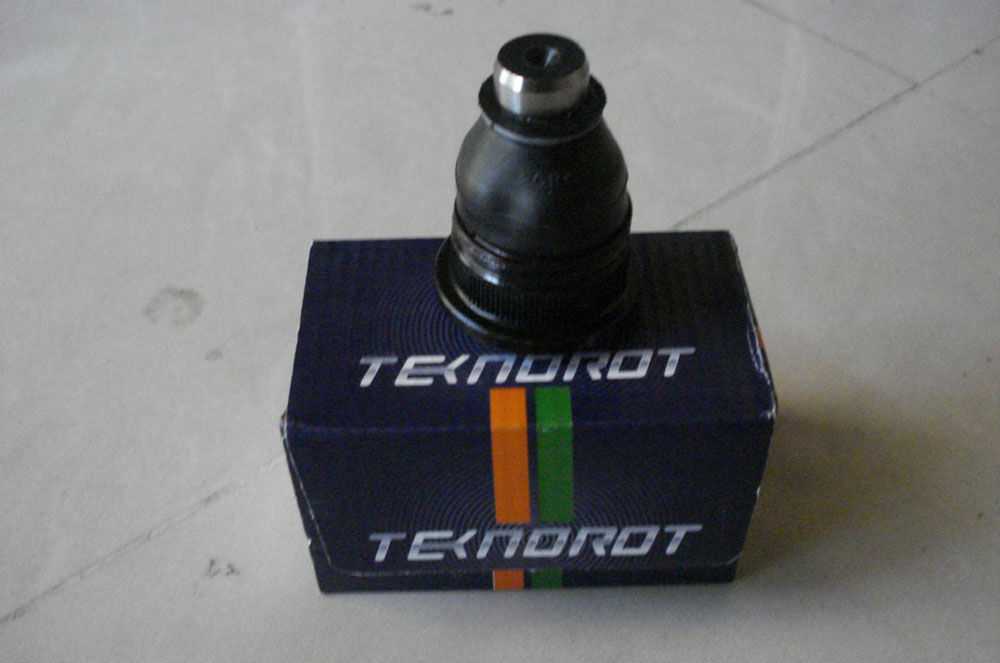

| Teknorot | R585 | 275-325 |
| Profit | 23010322 | 330-400 |
| Lemforder | 3780901 | 780-900 |
Таблица — Рекомендуемые альтернативы опоры 40160-2523R.
| Бренд | Номер по каталогу | Ориентировочная цена, рубль |
|---|---|---|
| Renault | 40160-2523R | 500-650 |
| TRT | RS8018 | 330-350 |
| At program | AT 2523-200BJ | 340-350 |
| Quartz | QZ1602523 | 400-420 |
| LYNXauto | C1341LR | 580-600 |
labavto.com
Рекомендуется осуществлять замену шаровой опоры Лада Ларгус лишь у компетентных и грамотных специалистов сервисного центра, которые знают особенности выбора такой запчасти. Следует выполнять замену запчасти на оригинальную деталь. Только в этом случае можно быть уверенным в качестве данного изделия.
Так выглядит шаровая опора, которая подлежит замене
Основные причины выхода из строя шаровых опор
Замена шаровой опоры Лада Ларгус необходима в связи с низкокачественным дорожным покрытием и жестким режимом эксплуатации автомобиля. Поскольку такие критерии являются основополагающими, опытные эксперты рекомендуют проводить диагностику транспортного средства с определенной периодичностью. Это позволит минимизировать риски выхода из строя данной детали. Опытные эксперты сервисных центров выявили несколько основополагающих причин, в связи с которыми деталь выходит из строя:
- естественный износ;
- недостаточное количество смазки;
- посторонние предметы, такие как пыль, грязь и вода, которые попадают в систему и способствуют развитию различных видов коррозии.
Разумеется, все это существенно ухудшает эксплуатационные особенности автомобиля. Дабы минимизировать риск возникновения неисправностей, рекомендуется проводить диагностику шаровой опоры у грамотных и компетентных специалистов, которые могут не только распознать будущую неисправность, но и диагностировать иные причины.
Пошаговая инструкция
Несмотря на то, что многие эксперты рекомендуют осуществлять замену шаровой опоры Лада Ларгус непосредственно при помощи профессионалов, все же владельцы транспортных средств стремятся к самостоятельному осуществлению ремонта. Профессиональными автослесарями были созданы последовательные шаги, которые помогут владельцу транспортного средства Ларгус самостоятельно осуществить замену шаровой опоры.
- изначально, необходимо установить автомобиль на яму или эстакаду, что позволяет владельцу в полной мере собственными глазами увидеть ту или иную неисправность;
- осуществить снятие колеса;
- ослабить болты, которые удерживают рычаг на подрамнике;
- отсоединить крепеж пальца;
- высвободить палец опоры при помощи разведения щек кронштейна.
- опускаем рычаг вниз совместно с опорой;
- откручиваем рычаг, который идет к подрамнику, извлекая шаровую опору;
- осуществляем выпрессовку деталей.
- демонтируем стопорное кольцо.
- подготавливаем новую деталь;
- очищаем специализированное углубление от грязи и пыли;
- применяем шарнирную смазку;
- одеваем пыльник и фиксируем при помощи кольца;
- монтируем рычаг, а крепеж оставляем свободным;
- осуществляется монтаж ранее демонтированных комплектующих;
- затягиваем крепежные компоненты и загружаем подвеску.
Качественные детали обязательно имеют серийный номер С первого взгляда кажется, что осуществить такие действия достаточно просто. Однако на самом деле необходимо применять немалое количество разнообразных инструментов и специализированное оснащение. Только таким образом можно осуществить замену шаровой опоры Лада Ларгус на самом высоком уровне. Качественная работа позволит в дальнейшем еще длительный срок эксплуатировать автомобиль без каких-либо нареканий.
Именно поэтому профессионалы рекомендуют обращаться в сервисный центр, где у специалистов под рукой всегда имеется все необходимое оснащение самого высокого качества.
Как самостоятельно поменять шаровую опору
Лада Largus 7 мест комплектация 02D › Бортжурнал › Поменял шаровые
Давно ничего не писал, банальное писать не люблю, а гениальное как то в голову не приходит, машине три года, гарантия закончилась, застраховался на следующий год, но кому это интересно 🙂Весной делал ТО-2, вроде ничего не предвещало беды, но очень скоро услышал скрип в подвеске при проезде неровностей. Почитав, понял что это шаровые напоминают о своей скорой кончине. Надеялся что до следующей весны доживу тем более что годовой пробег не более 10-12 К, но не стал ждать когда совсем все станет плохо и холодно, и пока у нас плюсовая температура решил махнуть шаровые. Машина 2014 года, следовательно шаровые должны быть нового образца, но как говорится доверяй но проверяй.Итак задача №1 проверить какие шаровые стоят?Гугл в помощь, выясняем что проверить это не сложно, даже можно ничего не разбирать, достаточно вывернуть колеса и ощупать шаровые снизу, у шаровых нового образца есть лыска, старого образца полностью круглые
Проверил, шаровые у меня точно нового образца с обоих сторон.
Задача №2, что купить на замену?можно поставить шаровые старого образца с круговой проточкой но надо растачивать проточку т.к. болт у новых толще, оставил как вариант про запас. Фирменные (родные) дорого и как то не очень на долго хватает, отбраковываем их, помониторил темы и в общем решил купить RS8018 TRT 321 руб. за штуку. Сделано в Турции, не дорого, нет шансов нарваться на подделку, в общем посмотрим как долго проработают.

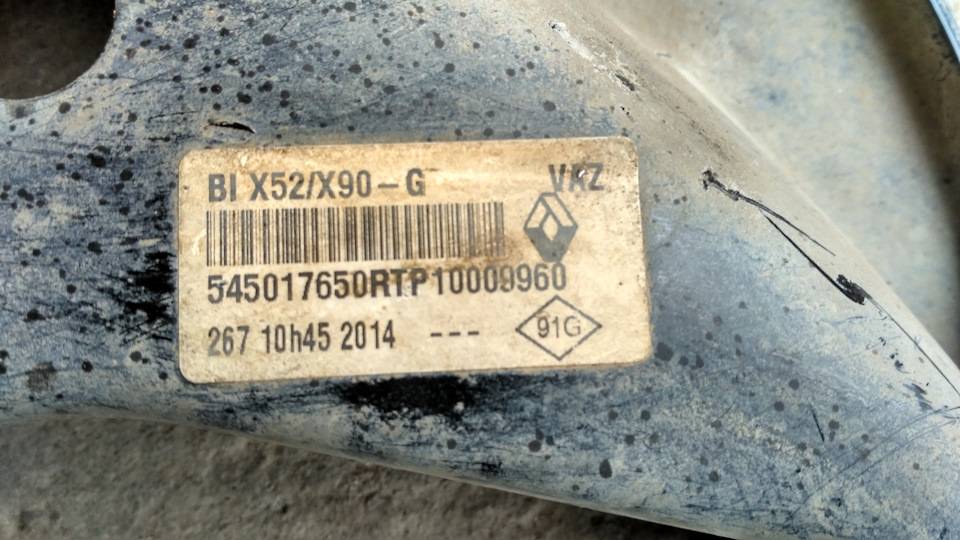

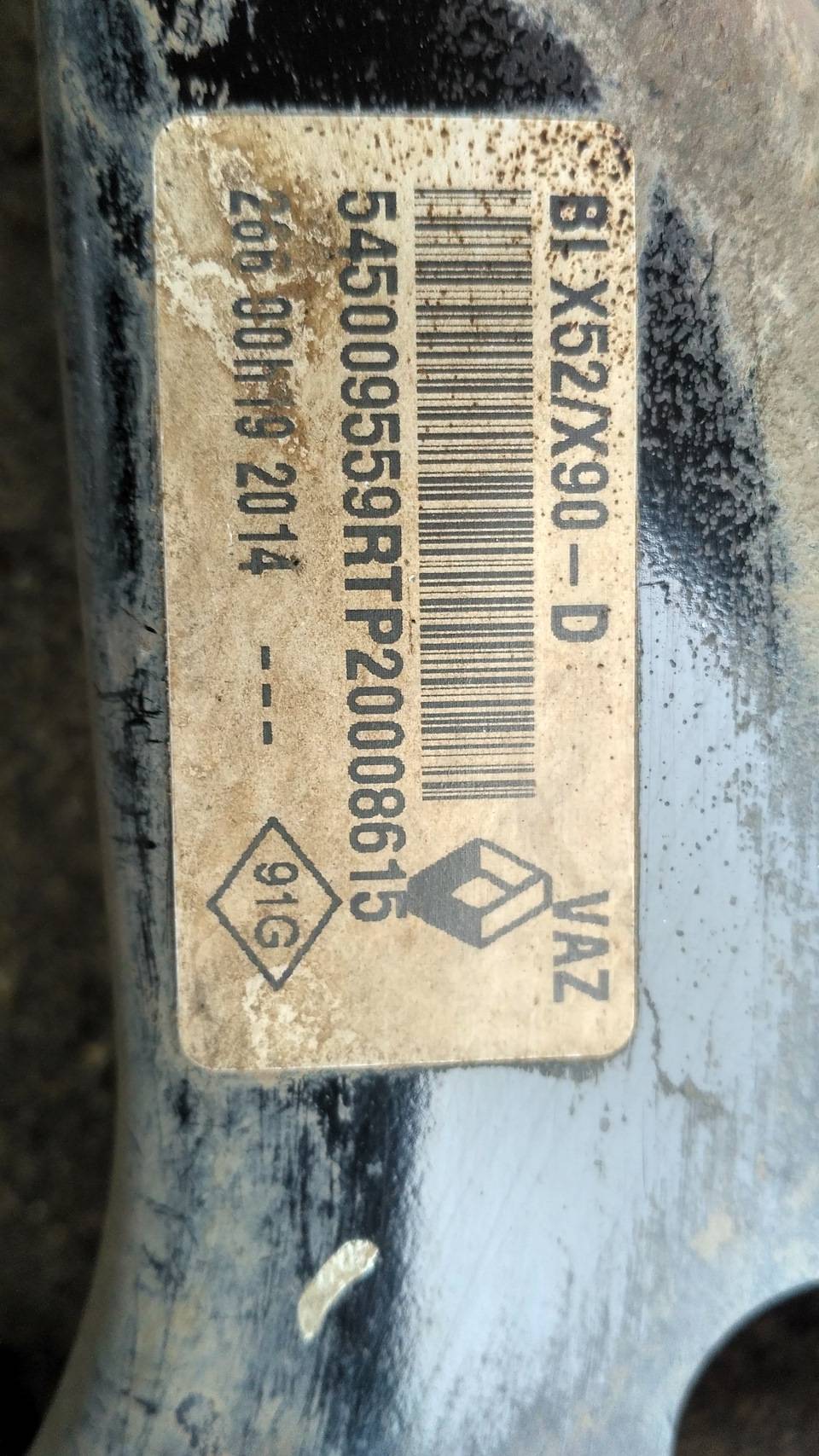

Единственно что смутило, так это две наклейки, сверху RS8018, снизу RS8014. По каталогам вроде как все на ларгус, ну да ладно.

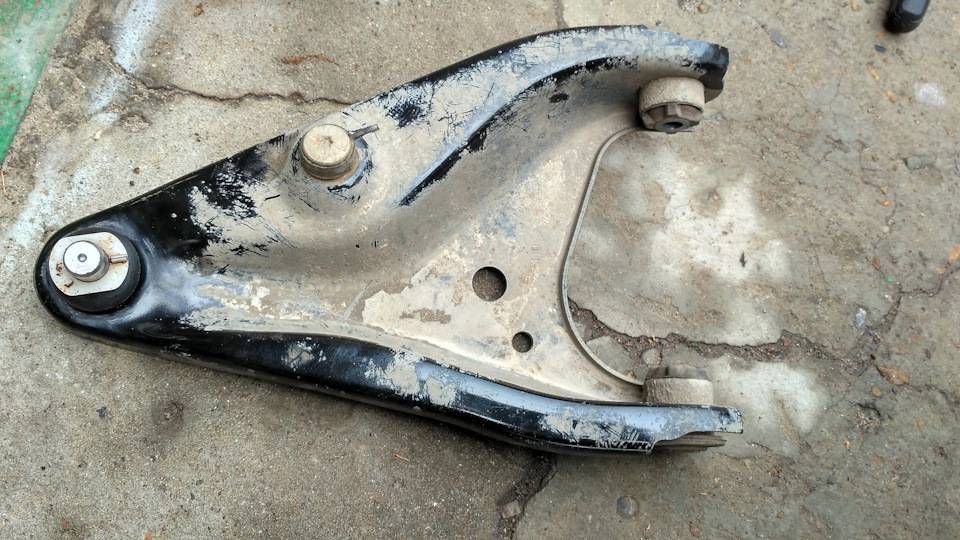

Это родные рычаги.
Полный размерправый уже перепресованный

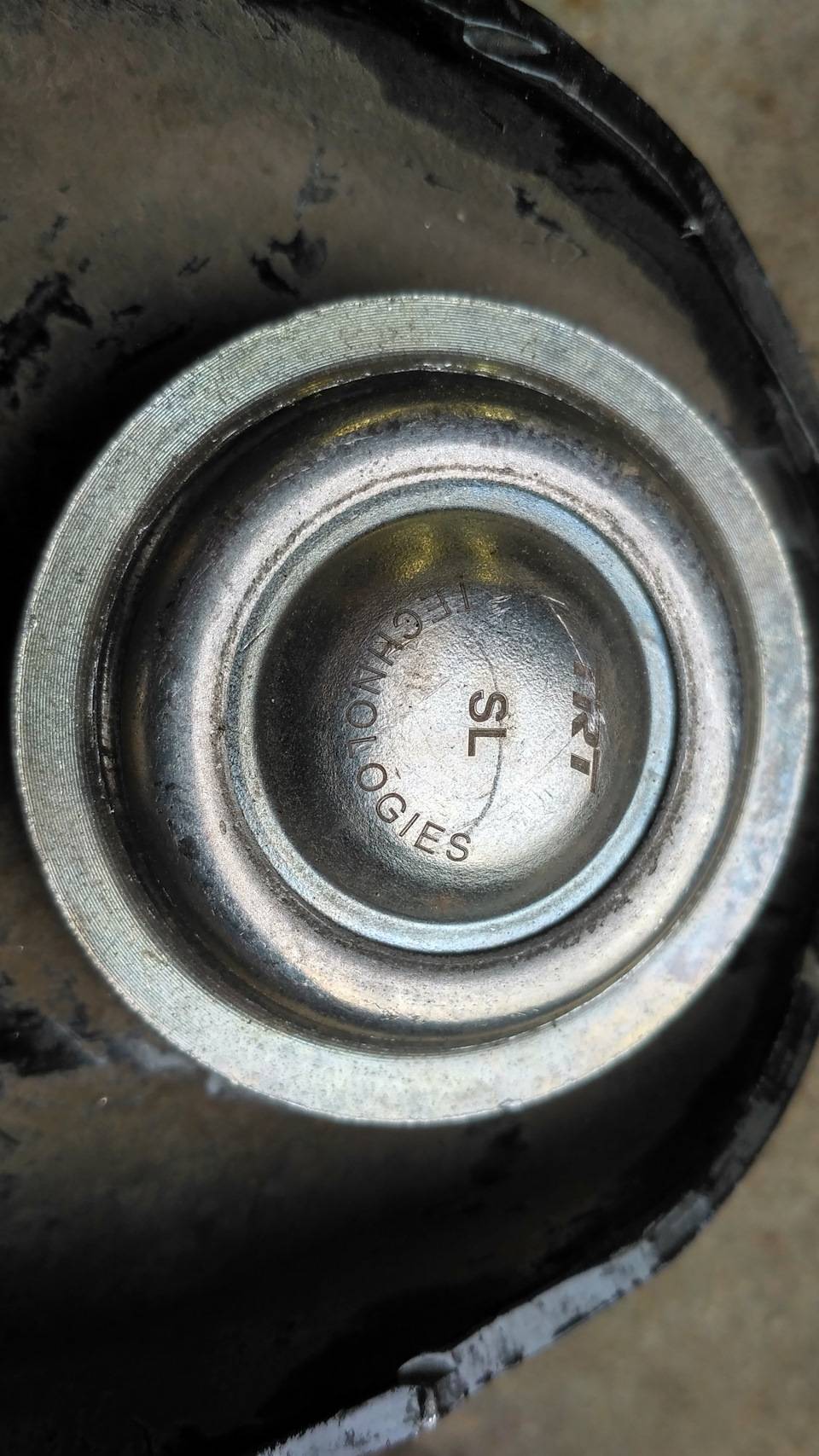

Полный размерзапрессованная шаровая
Описывать все нет смысла, и так инфы полно. Из засад, головка на 18 у меня есть, но она короткая там где две гайки первую откручивает хорошо, а вот со второй пришлось поизголятся, головку не до конца надевать на трещетку и не до конца на гайку. Болты на шаровой подкисли, но выбил их через латунную проставку. Рычаг снимал полностью, стабилизатор отгибал помощник ломом, перепресовывал молотком, трубу для переприсовки не нашел но от классики остался вот такой сьемник, использовал его, хорошо подошел для запресовки
новые шаровые с пыльниками просунуть не смог, пришлось снимать пыльник :(, смазки не добавлял. болты сален блоков затягивал опустив тормозной диск на чурбачек. Кстати остаток тормозных дисков 20.3 и 20.4 (новые 22), минимум 19.8 мм, заводских колодок осталось половина, износ равномерный всех четырех, суппорты не гремят.

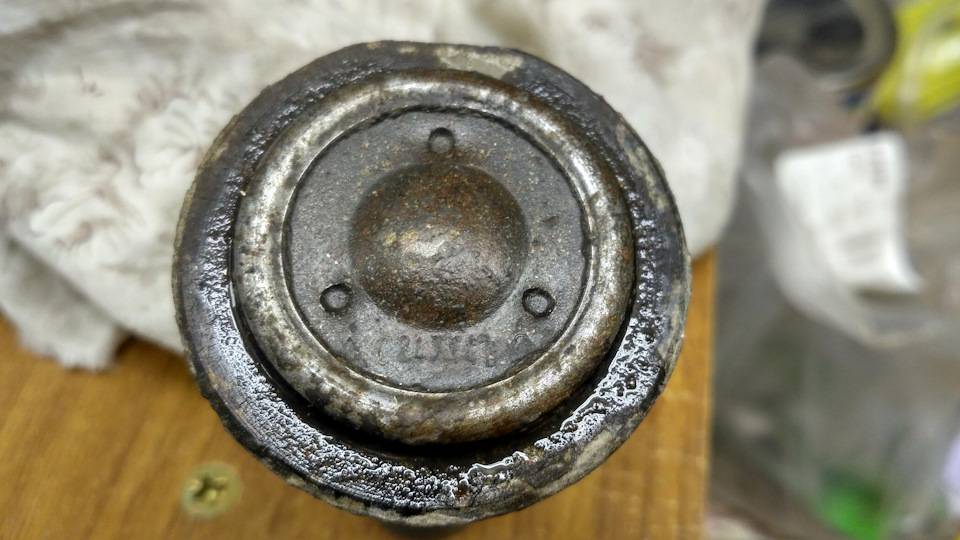

Вот кстати фото старых шаровых, воды в них не было, ржавчины тоже, но разбиты и болтались как ложка в стакане.
Шаровые стояли фирмы Lemförder
Полный размернадписей почти не видать

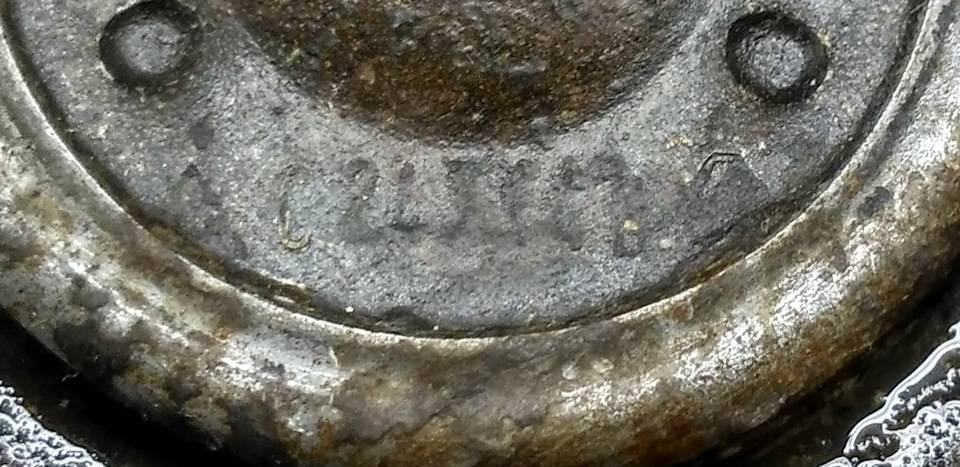

Полный размерувеличенный фрагмент, можно различить фирменные значки
Люфт шаровой слева (водительской) 2+ мм, справа 1+ мм, не отмывал их, люфт с остатками старой смазки, если отмыть возможно люфт будет больше. Подтвердилась статистика (читал что у многих) что левая шаровая разбивается почему то сильнее, хотя в теории должна правая (пассажирская) сильнее разбиваться.
Впечатления после замены, я хоть и наступил на ухо медведю, но даже я заметил какая тихая стала подвеска, ощущение новой машины, кстати на трассе чуть плавала машина и был небольшой стук когда рулем шатал на месте, сейчас стука нет, трассу еще не проверял, но за тот отрезок что проехал, кажется что машина собраннее стала.
Вот пока все, кое что еще купил, но менять буду только весной, так что как поменяю отпишусь.
пробег на момент замены
P.S. довавил фото и видео старой шаровой
P.P.S.Таки купил на будущее удлинненую головку на 18 мм, взял такую 112118 ГОЛОВКА ТОРЦЕВАЯ ГЛУБОКАЯ 1/2″DR 18 ММ
Выбор шаровой опоры «Рено Логан»
Мастера сервисных центров «Reno» советуют устанавливать оригинальные запчасти на подвеску. Причины:
- Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
- Компания «Рено» даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
- Срок службы оригинальных запчастей значительно выше, чем у аналогов.
Важно: с 2013 года компания «Рено» использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой

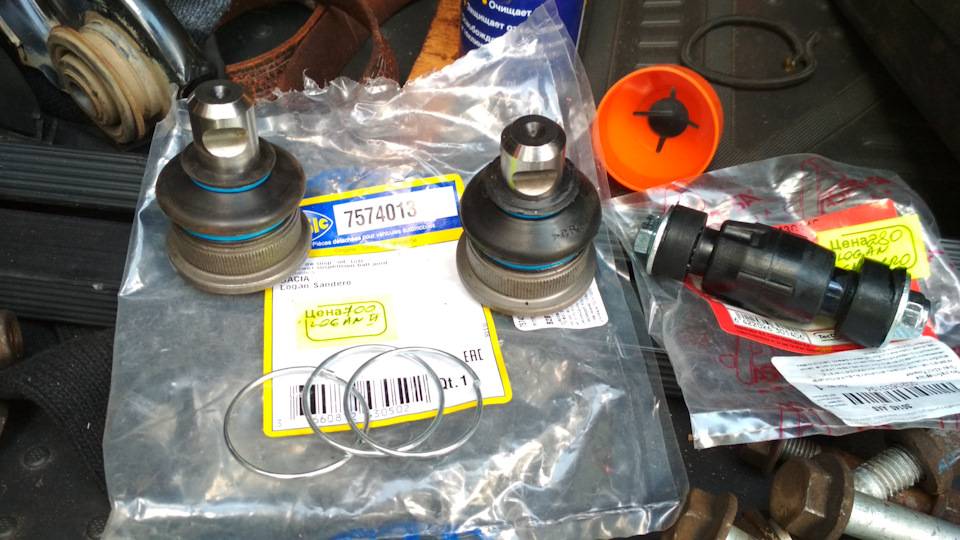

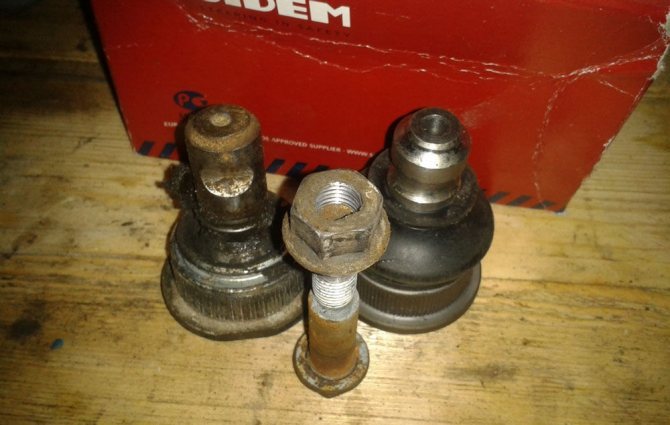

«Старый» и «новый» варианты можно видеть на фото.
Артикулы у разных деталей тоже будут разные:
- «Старый» образец — 401604793R;
- «Новый» – 401602523R — отличается направлением проточки пальца.

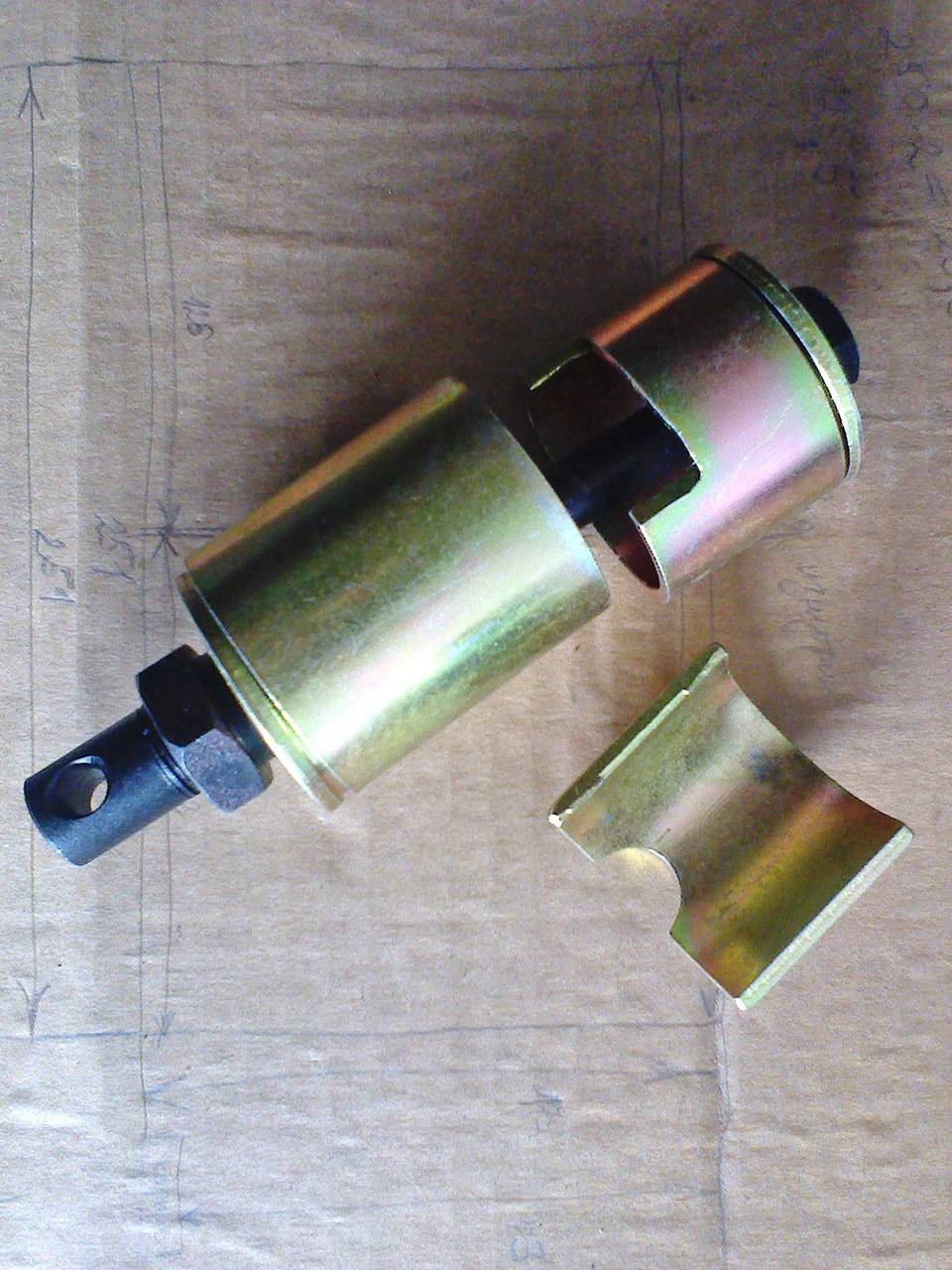

Номер рекомендуемого специального инструмента втулка-оправка для монтажа: R10079.
Размеры шаровой на «Логане»:
- размер конуса: 18 мм
- наружный диаметр: 38,3 мм.
Если выбирают аналог, то поиск также нужно производить, исходя из соответствующих артикулов.
Стоит учесть, что шаровые опоры по технологии ремонта «Рено Логан» следует менять вместе с рычагами. Поэтому не всегда получится приобрести оригинальные запчасти. Если возникли проблемы с поиском, рекомендуется снять старую деталь и с ней искать замену.
Существует две фирмы-производителя, которые себя зарекомендовали, обе базируются в ФРГ, но производственные площадки Lemforder есть и в Румынии.
Для детали 401604793R можно найти аналоги:
- TRW JBJ721;
- Lemforder 29469 01 или 37809 01.
Для замены 401602523R аналогичную продукцию выпускают:
- «Автоваз» — для Lada Largus;
- «Hofer»;
- «Кедр»;
- «Белаз».
Также доступны аналоги из КНР, но их качество оставляет желать лучшего.
Пути устранения неисправностей
После проведения визуального осмотра, позволившего определиться с причинами нехарактерных для автомобиля звуков, следует перейти к демонтажу вышедших из строя элементов. Хотя иногда их можно вполне успешно отремонтировать.
Если в ходе диагностики шаровой опоры нового образца были выявлены ослабления болтов, фиксирующих штангу стабилизаторов, то их необходимо подтянуть.
Когда предстоит замена вышеупомянутой детали, особенно вместе с рычагом, то это считается недешёвым удовольствием. Именно поэтому сегодня очень востребованы услуги реставраторов, занимающихся их комплексным ремонтом. Здесь используется две технологии:
- переделка шаровой опоры со сменой пластиковых вкладышей и полированием пальца;
- заполнение под давлением корпуса жидким полимером с последующим извлечением и заменой на неоригинальные детали.
Если наблюдается излишнее или недостаточное сопротивление прокручиванию пальца шаровой опоры рычага передней подвески, то оно устраняется только её полной заменой.
Признаки неисправностей
Чтобы вовремя обнаружить поломку, необходимо знать, какие существуют признаки неисправностей рычагов, шарниров и сайлентблоков.
Передних рычагов
Со временем резиновые элементы сайлентблоков в направляющих рычагов стареют, рассыхаются и приходят в негодность. Шаровые опоры тоже подвергаются износу. Направляющий элемент может лопнуть или деформироваться. Кроме того, повышается износ протекторов шин.
Признаки неисправности рычагов:
- машину начинает уводить в сторону при ровном положении руля;
- авто кидает по сторонам, особенно на неровной дороге;
- при повороте колес слышен скрип;
- при торможении автомобиль тянет в сторону;
- стук или скрежет в колесе при движении по неровной дороге.
Шаровой опоры
Замена шаровой опоры на Рено Дастер необходима при наличии таких признаков неисправности:
- при вращении колес слышится глухой стук, который иногда отдает в руль;
- при вращении руля возникают посторонние шумы;
- теряется контроль рулевого управления.
Сайлентблоков
Первый признак износа резинометаллических шарниров — это ухудшение или отказ рулевого управления, замедленная реакция при повороте руля. Также при износе сайлентблоков могут проявляться все признаки неисправности рычага и шарового пальца. Для точного выявления причины нужна диагностика ходовой части автомобиля.
Шаровая опора Лада Ларгус артикул (401604793R, 8200298455)
401604793R
На Лада Ларгус устанавливались два типа шаровых опор. Они отличаются способом крепления, а именно пальцем. На одних палец имеет пропил вкруговую, а на вторых — только в одном месте. Как же понять какая шаровая нужна?
Если машина выпущена с 2012 по 2014 год, то необходимо покупать шаровую опору с артикулом 401604793R. Она выглядит вот так:
401604793R
На автомобили с 2014 года и по настоящее время ставятся шаровые опоры с артикулом 8200298455. Эта шаровая имеет несколько иной пропил в пальце для фиксации болтом.
Если у Вас переходная модель 2014 года, то однозначно сказать, какие шаровые ставятся на Ваш авто затруднительно. Самым простым способом будет снятие шаровой и подбор аналогичной в магазине.
Артикул и стоимость аналогов родных шаровых опор
Однозначного мнения среди автовладельцев по поводу того, какие лучше приобрести опоры нет. Часть водителей советует приобретать оригинальные шаровые. В таком случае есть 100% уверенность, что они оптимально встанут на посадочное место. Однако, другие владельцы Ларгус считают, что качество оригиналов не соответствует стоимости. За сопоставимую цену можно купить аналог, который прослужит намного дольше. Наилучшие варианты альтернатив для родных шаровых опор представлены в таблицах ниже.
Таблица — Хорошие аналоги шаровой 401604793R.
| Производитель | Артикул | Примерная стоимость, рубль |
|---|---|---|
| Glober | 615127 | 250-300 |
| Rider | RD993529469 | 255-300 |
| Teknorot | R585 | 275-325 |
| Profit | 23010322 | 330-400 |
| Lemforder | 3780901 | 780-900 |
Таблица — Рекомендуемые альтернативы опоры 40160-2523R.
| Бренд | Номер по каталогу | Ориентировочная цена, рубль |
|---|---|---|
| Renault | 40160-2523R | 500-650 |
| TRT | RS8018 | 330-350 |
| At program | AT 2523-200BJ | 340-350 |
| Quartz | QZ1602523 | 400-420 |
| LYNXauto | C1341LR | 580-600 |
Для чего менять и как выбрать?
Значительный износ опоры предполагает присутствие большого зазора, образованного наполнителем корпуса изделия и непосредственно полусферой пальца. Это состояние детали характеризуется стуком, возникающим при проезде неровностей. Если с ремонтом повременить, то возможно самопроизвольное высвобождение пальца из корпуса, что приведет к аварии.
Не забываем регулярно осматривать целостность пыльников опор на предмет их повреждения. Со временем на резиновой поверхности образуются трещины, которые перерастают в разрывы
Также весьма важно проверять наличие люфта пальца, ведь раннее диагностирование и замена шаровой опоры позволят избежать всевозможных неприятных ситуаций
Выбирать рекомендуем оригинальные опоры для Лада Ларгус. К восстановленным аналогам следует относиться с недоверием. Здесь низкая цена не должна становиться соблазном, поскольку владельцу необходимо думать о безопасности, как собственной, так и окружающих. При выборе учитывайте год производства вашего авто, поскольку пальцы имеют различия в диаметре.
Замена шаровой опоры Лада Ларгус: фото, видео, каталожные номера
Способы увеличения клиренса Ларгуса
Отечественный универсал пользуется большой популярностью из-за неприхотливости и надёжности. Один из немаловажных показателей является солидный дорожный просвет. На этих автомобилях перевозка грузов – обычное явление. А это неизбежно приводит к повышению нагрузки на подвеску, а именно на амортизационные стойки, которые из-за веса проседают, в результате чего клиренс уменьшается.
Нельзя забывать и качество российских дорог. По ямам и ухабам передвигаться без ущерба для подвески порой невозможно. В любом случае величина дорожного просвета в этом плане имеет решающее значение. Из-за этих факторов многие владельцы Ларгуса пытаются своими руками увеличить дорожный просвет. На сегодня существует несколько способов выполнить это недорого и быстро.
Замена шаровой опоры «Рено Логан»
Автомобиль устанавливают так, чтобы передние колёса не касались земли. Колёсные гайки рекомендуется приоткрутить заранее.
Колёса нужно снять.
Требуется выкрутить болт крепления шаровой опоры, достать палец из поворотного кулака, утопить рычаг вниз. Гайка обычно срывается хорошо, а для снятия болта может понадобиться жидкость WD 40 или керосин — он часто «прикипает».
«Прикипевший» болт крепления шаровой опоры
Теперь придётся снять кожух — открутить 2 гайки.
Снять болт стойки стабилизатора.
Удалить болты сайлентблоков (переднего и заднего).
Снять рычаг в сборе с шаровой опорой при помощи молотка и клина. Лучше использовать съёмник.
Снятый рычаг
Также можно выбить дефектную деталь, используя оправку в виде трубы и деревянный упор.
Поместив рычаг на верстаке, нужно поставить новую шаровую. Под пыльник забить смазку. Для забивания рекомендуется использовать трубу, на которой выбивали старую деталь.
Последний этап — установка рычага на автомобиль, производится в обратном порядке.
Замена без снятия рычага
Некоторые мастера предпочитают менять шаровые опоры без снятия рычагов, но для этого придётся снимать суппорт, что может вызвать повреждение тормозных трубок и шлангов. Такую операцию рекомендуют проводить на относительно новых автомобилях.
Шаровые опоры лучше менять одновременно с обеих сторон, но если вторая совсем не изношена, что бывает редко, то достаточно заменить только повреждённую. После работы с передней подвеской нужно будет заехать в автосервис и сделать развал-схождение.
Особенности эксплуатации
Исходя из своего непосредственного назначения, эта деталь подвески эксплуатируется в достаточно жёстком режиме. Ведь основная нагрузка кузова и всех его узлов идёт на незначительную поверхность шара. Если же добавить к этому вес пассажиров и возможных грузов, некачественное дорожное покрытие, то она многократно возрастает, что провоцирует износ шаровых опор и выход из строя всей подвески.
Важнейшим нюансом эксплуатации считается то, что их характеристики практически нереально проверить после монтажа на транспортное средство. Это связно с тем, что очень часто детали просто ломаются в месте стыка суставного соединения, то есть там, где они соприкасаются с рычагом. К тому же если шаровая не подходит на Ларгус, то однозначного доверия мастера она, естественно, не добьётся — её попросту невозможно проверить.
Как показывает практика, предугадать момент выхода из строя вышеупомянутых опор невозможно даже для высококвалифицированного мастера
Во время диагностики он может просто обратить внимание на детали, которые несут в себе потенциальную угрозу для безопасности
Причины поломки
Среди основных причин нарушения работы шаровой опоры выделяется износ касающихся друг друга поверхностей, увеличивающий промежуток между корпусом и пальцем. В результате этого последняя деталь начинает не только вращаться, но и практически выпадать.
Если этот уровень износа слишком сильный и вся нагрузка в Ларгусе на две шаровые распределяется неравномерно, то это приводит к выдёргиванию пальцев из корпусов. Следствие этого — невозможность опорой сдерживать колеса и, соответственно, падение автомобиля на асфальт.
Кроме того, естественный износ деталей может быть «догружен» устаревшими материалами. Вследствие увеличения динамической нагрузки и немалой скорости передвижения они просто не в состоянии выполнять свои функции.
Причём отсутствие смазки в шарнирах или непрочность чехла пыльника приводит к попаданию в зазор грязи и воды. Это, в свою очередь, усиливает коррозийные явления и абразивный износ.
Неисправности, проверка и возможность отремонтировать
Одна из основных причин преждевременного износа подшипников – попадание грязи и абразива в корпус шарнира. Такой вариант возможен при разрыве защитного чехла. Начальный этап такой ситуации сопровождается намеком на скрип пальца. Также в меньшей степени возникают трудности при повороте и несанкционированное изменение траектории автомобиля Lada Largus, едущего по прямой. Эта ситуация предполагает проверку состояния носителя и, в случае неисправности, срочную замену.
возможна диагностика детали своими руками. С этой целью публикуем необходимую сторону автомобиля. Проверяем люфт поворотного кулака, прикладывая усилие к шарниру. Мы пользуемся подходящей поддержкой. Изношенное изделие сразу же даст о себе знать с характерным шумом внутри части тела. Если люфта нет и на пыльнике есть точки обрыва оболочки, такую опору тоже следует заменить, так как она долго не «проживет.
Иногда владельцы Lada Largus прибегают не к замене опор, а к их ремонту (так называемая реставрация). Работа эта очень кропотливая и требует использования специального оборудования (пресса и других приспособлений). Также необходимо будет приобрести полимерные материалы, которые будут интегрированы в корпус изделия. Советуем доверить такую работу профессионалам, имеющим опыт и оборудование, хотя в Интернете есть много видео об этом.
Помните, что опоры являются одной из частей, отвечающих за безопасность, поэтому лучшей мерой все же будет замена шарового шарнира, желательно на оригинальную версию.
Параметры опор для Ларгус
Требуемые инструменты и материалы для самостоятельной замены
Для проведения замены шаровой опоры на Ларгусе своими руками потребуются инструменты, которые перечислены в таблице ниже.
Таблица — Инструменты и материалы необходимые для замены шаровой опоры.
| Название | Примечание |
|---|---|
| Домкрат | Не требуется при наличии подъемника |
| Башмак | 2 шт. Для подкладывания под задние колеса. |
| Ключ и головка | Желательно иметь набор |
| Баллонный ключ | Для монтажа и демонтажа колес |
| Отвертка | С плоским жалом и обязательно прочная. Как альтернативный вариант оптимально подойдет тонкое зубило. |
| Опора | Запрещено производить любые действия на автомобиле без колеса, который удерживается лишь домкратом |
| Молоток | Средних или больших размеров. Можно использовать кувалду. |
| Тиски | Необходимы при отсутствии гидропресса |
| Оправки | Два отрезка трубы. Первый должен быть чуть большего диаметра по сравнению с шаровой, а второй — меньше опоры. |
| Пассатижи | Можно заменить щипцами для снятия стопорного кольца |
| Проникающая смазка | Для упрощения разбора прикипевших соединений |
| Консистентная смазка | Потребуется при недостаточном количестве смазки под пыльником |
| Ветошь и металлическая щетка | Для очистки от загрязнений |
Особенности эксплуатации
Исходя из своего непосредственного назначения, эта часть подвески используется в довольно сложном режиме. Ведь основная нагрузка корпуса и всех его составляющих приходится на незначительную поверхность мяча. Если к этому добавить вес пассажиров и возможную нагрузку, некачественное дорожное покрытие многократно увеличивается, что приводит к износу шаровых опор и выходу из строя всей подвески.
Важнейшим нюансом эксплуатации является то, что их характеристики практически невозможно проверить после установки на транспортное средство. Это связано с тем, что очень часто детали просто ломаются в месте стыка шарнирного сочленения, то есть там, где они соприкасаются с рычагом. Более того, если мяч не подходит Ларгусу, то однозначного доверия мастера он, конечно, не завоюет – контролировать его просто невозможно.
Как показывает практика, предсказать момент выхода из строя вышеперечисленных опор невозможно даже высококвалифицированному мастеру
Во время диагностики он может просто обращать внимание на детали, представляющие потенциальную угрозу безопасности
Причины поломки
Среди основных причин неисправности шарового шарнира – износ соприкасающихся друг с другом поверхностей, что увеличивает зазор между корпусом и цапфой. В результате последняя деталь начинает не только вращаться, но и практически опускаться.
Если этот уровень износа слишком велик и вся нагрузка в Largus неравномерно распределяется между двумя шарами, это приводит к вырыванию пальцев из корпусов. Следствием этого является невозможность удержания колес опорой и, как следствие, падение автомобиля на асфальт.
Кроме того, естественный износ деталей может быть «перегружен» устаревшими материалами. Из-за повышенной динамической нагрузки и заметной скорости передвижения они просто не в состоянии выполнять свои функции.
Кроме того, отсутствие смазки в петлях или хрупкость грузовой крышки приводит к попаданию грязи и воды в полость. Это, в свою очередь, увеличивает коррозию и истирание.
