Сцепление Рено Логан Сандеро (Renault Sandero Logan): устройство

1. Описание системы

Сцепление

На автомобили, оборудованные механическими коробками передач, устанавливается сухое однодисковое сцепление с гидравлическим приводом.

Система сцепления с гидравлическим приводом включает в себя следующие компоненты:

• Главный цилиндр с резервным бачком и передним патрубком рабочего цилиндра сцепления.
• Датчик положения педали сцепления.
• Рабочий цилиндр сцепления.
• Нажимной диск сцепления.
• Корзина сцепления.
• Диафрагменная пружина.
• Рабочий диск сцепления.
• Торсионные пружины.

Ведущими компонентами сцепления являются две плоских гладких обработанных поверхности:

• Задняя поверхность маховика двигателя;
• Передняя поверхность нажимного диска сцепления.

Ведомым компонентом сцепления является рабочий диск сцепления.

Рабочий диск сцепления имеет ступицу со шлицами, имеющую возможность продольно перемещаться по шлицам первичного вала механической коробки передач. Посредством этих же шлицев рабочий диск сцепления передает крутящий момент на первичный вал коробки передач. Ведущие и ведомые компоненты сцепления соединяются посредством прижимного усилия диафрагменных пружин, расположенных в корзине сцепления.

Внимание:
– Не использовать масла на минеральной или парафиновой основе в гидроприводе сцепления. Эти жидкости могут повредить резиновые элементы гидропривода.
– При нажатии педали сцепления, главный тормозной цилиндр сцепления воспринимает давление от штока, соединяющего главный цилиндр с педалью

Это давление передается посредством рабочей жидкости через магистраль от главного к рабочему цилиндру сцепления. Рабочий цилиндр сцепления прижимает выжимной подшипник к диафрагменной пружине, разъединяя сцепление.
– Главный цилиндр сцепления устанавливается в отверстие в кузовной перегородке. Передний патрубок гидропривода сцепления подсоединяется к рабочему цилиндру посредством быстросъемного разъема. Рабочий цилиндр сцепления установлен внутри блока коробки передач на держателе направляющего подшипника. Главный цилиндр с передним патрубком рабочего цилиндра в сборе могут быть заменены без необходимости получения доступа к внутренним компонентам сцепления. Никаких регулировок системы сцепления не требуется. При износе рабочего диска сцепления уровень рабочей жидкости в резервном бачке изменяется, компенсируя значение износа.
– Датчик положения педали сцепления на педальном кронштейне выполняет две функции: первая – исключение возможности запуска двигателя при невыжатом сцеплении, вторая – отключение круиз-контроля (если оборудовано) нажатием педали сцепления.

Снятие механизма

Чтобы произвести замену или ремонт весь механизм нужно снять, для этого Sandero нужно установить на смотровую яму, отключить АКБ, после чего нужно передние ступичные гайки немного ослабить и снять колеса. Когда эти процедуры выполнены проделываем следующие действия:

1. Берем головку на 16 откручиваем и затем извлекаем шаровые опоры
2. С передних колес снимаем ступицы и отводим их в сторону
3. С колесных арок снимаем пластиковый кожух, и откручиваем тяги
4. Извлекаем правый привод, при этом левый не трогаем.
5. Головкой на 10 откручиваем выхлопную трубу и снимаем лямбда-зонд, и получаем доступ к подрамнику
6. Откручивается головкой на восемнадцать третья опора двигателя, и отсоединяем подрамник от рулевой рейки
7. Сливаем масло и снимаем левый привод
8. Ключом на 13 откручиваем пару приводов массы и снимаем трос

После того как выше перечисленные работы проделаны снимаем коробку переключения передач, но перед этим от нее отсоединяем все датчики.Откручиваем рулевую тягу, затем стартер который держится на двух болтах.

Подвешиваем двигатель и откручиваем три болта которые крепят коробку к двигателю. Затем опускаем силовой агрегат как можно ниже и откручиваем пару гаек шпиля который фиксирует коробку. Снимаем КПП и получаем доступ к сцеплению, которое нужно снять открутив четыре болта головкой на 11. После всех этих действий желательно проверить в каком состояние находится маховик и в случае необходимости, его также следует заменить. Как можно заметить На Рено Сандеро замена сцепления происходит в несколько этапов.

Прежде чем производить замену нужно обезжирить маховик, затем при помощи специального инструмента который должен идти в комплекте регулируется и фиксируется корзина. Все собирается в обратном порядке.

Как меняют сцепление

Муфту меняют без полного снятия КПП. Однако приходится демонтировать обе гранатки спереди и обвес, отключать всю проводку от датчиков. Под рукой должны быть пневматический шуруповёрт и оправка.

В процессе разборки деталей обязательно осматривают маховик. Если его состояние вызывает вопросы, нужны грамотный анализ, проверка на биение, задиры.

На Рено Логан стоит сухое сцепление с демпферной корзиной и одним диском. Узел рекомендуется менять только тем людям, которые разбираются в устройстве механизма и принципах его действия.

Вот какие инструменты понадобятся для работы:

• набор отвёрток;
• ключ на «11» или торцевая головка для шуруповёрта;
• оправка для центрирования диска.

Процедуру снятия узла начинают с установки машины на яму. КПП можно не снимать, но следует освободить коробку от опор и отсоединить её от двигателя. Маховик надо зафиксировать длинной отвёрткой — чтобы не вращался, когда откручиваются болты нажимного диска.

Дальше следует вытащить диск и корзину, тщательно осмотреть их. Любые трещины, в том числе и незначительные — это повод для срочного обновления всех элементов сцепления. Частично проводить замену сцепления Рено Логан не рекомендуется.

Повышенный шум может вызывать разрушенный подшипник сцепления. Это происходит в момент нажатия на педаль муфты. На Logan подшипник ставят в сборе на направляющей втулке. Он соединён с вилкой выключения через специальные цапфы, вставленные до упора.

На завершающем этапе работы нужно выполнить регулировку троса сцепления. Настройка проводится под капотом — там специальный фиксирующий набалдашник, прямо на приводе. На открутить его и выставить такую длину элемента, чтобы педаль не была чересчур жёсткой или мягкой.

Это интересно: Защита сайлент-блока под осью переднего рычага Renault Duster

Снятие механизма

Чтобы произвести замену или ремонт весь механизм нужно снять, для этого Sandero нужно установить на смотровую яму, отключить АКБ, после чего нужно передние ступичные гайки немного ослабить и снять колеса. Когда эти процедуры выполнены проделываем следующие действия:

• Берем головку на 16 откручиваем и затем извлекаем шаровые опоры
• С передних колес снимаем ступицы и отводим их в сторону
• С колесных арок снимаем пластиковый кожух, и откручиваем тяги
• Извлекаем правый привод, при этом левый не трогаем.
• Головкой на 10 откручиваем выхлопную трубу и снимаем лямбда-зонд, и получаем доступ к подрамнику
• Откручивается головкой на восемнадцать третья опора двигателя, и отсоединяем подрамник от рулевой рейки
• Сливаем масло и снимаем левый привод
• Ключом на 13 откручиваем пару приводов массы и снимаем трос

После того как выше перечисленные работы проделаны снимаем коробку переключения передач, но перед этим от нее отсоединяем все датчики.Откручиваем рулевую тягу, затем стартер который держится на двух болтах.

Подвешиваем двигатель и откручиваем три болта которые крепят коробку к двигателю. Затем опускаем силовой агрегат как можно ниже и откручиваем пару гаек шпиля который фиксирует коробку. Снимаем КПП и получаем доступ к сцеплению, которое нужно снять открутив четыре болта головкой на 11. После всех этих действий желательно проверить в каком состояние находится маховик и в случае необходимости, его также следует заменить. Как можно заметить На Рено Сандеро замена сцепления происходит в несколько этапов.

Прежде чем производить замену нужно обезжирить маховик, затем при помощи специального инструмента который должен идти в комплекте регулируется и фиксируется корзина. Все собирается в обратном порядке.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:коробка передач Renault Arkana, ремонт коробки передач Renault Arkana, замена коробки передач Renault Arkana, замена масла в коробке передач Renault Arkana

Кожух сцепления и нажимной диск в сборе

Снятие

1. Снять коробку передач.

2. Заблокировать маховик фиксатором маховика.

3. Отвернуть болты крепления механизма сцепления (2).

4. Снять кожух сцепления.

5. Снять ведомый диск сцепления.

Установка

1. Заменить дефектные детали.

2. Очистить очистителем поверхностей:

• поверхность маховика под ведомый диск сцепления,
• шлицы первичного вала коробки.

Внимание: Не смазывать шлицы первичного вала коробки передач. 3

Установить ведомый диск сцепления

3. Установить ведомый диск сцепления.

4. Отцентрировать ведомый диск с помощью приспособления (Emb. 1780) (3).

5. Поочередно завернуть крест-накрест болты крепления кожуха сцепления.

6. Затянуть требуемым моментом болты крепления кожуха сцепления (15 Н·м), постепенно затягивая их перекрестной затяжкой.

7. Снять приспособления (Mot. 582-01).

8. Установить коробку передач.

Проверка технического состояния

Кожух сцепления

1. Очистить кожух сцепления от пыли пылесосом или тканью, не применять сжатый воздух. Проверить уплотнения на наличие утечек масла. В случае их обнаружения, заменить уплотнительные манжеты.

2. Износ нажимного диска сцепления должен быть равномерным по всей поверхности. Если износ неравномерный, значит, диск сцепления деформирован или установлен неправильно.

3. Проверить поверхность трения маховика на изменение цвета, наличие повреждений, трещин и износа.

4. Почистить поверхность трения нажимного диска растворителем

5. Используя набор плоских щупов и специальную линейку, измерить неплоскостность нажимного диска сцепления. Если значение неплоскостности превышает 0.5 мм, заменить нажимной диск.

6. Проверить нажимной диск на наличие износа, трещин и повреждений.

7. Проверить правильность установки маховика на установочных штифтах.

Ведомый диск

1. Не допускать загрязнения рабочих поверхностей ведомого диска сцепления. В случае загрязнения рабочих поверхностей маслом или смазочными материалами, заменить диск сцепления.

2. Используя глубиномер или штангенциркуль, измерить глубину заклепок крепления фрикционных накладок, как показано на рисунке ниже. Заменить диск сцепления, если глубина заклепок менее 0.3 мм.

3. Проверить паз втулки и пружины диска сцепления на наличие чрезмерного износа.

Выжимной подшипник

Внимание: В подшипник выключения сцепления заложена смазка. Растворители для чистки подшипника не применять

1. Проверить выжимной подшипник на наличие заедания, повреждения или повышенного шума. Проверить также точки контакта диафрагменной пружины на наличие износа.

2. Заменить подшипник при сильном износе мест контакта с вилкой выключения сцепления.

Как выполнить регулировку троса?

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Инструменты для прокачки

Удаление воздушных пробок из коммуникаций гидропривода сцепления Рено Меган проводится при помощи пластикового шприца. Приобретите товар в аптеке. Объем шприца может быть 200–300 мл. Чем больше, тем реже или совсем не придется отсоединять носик от шланга для слива отработки.

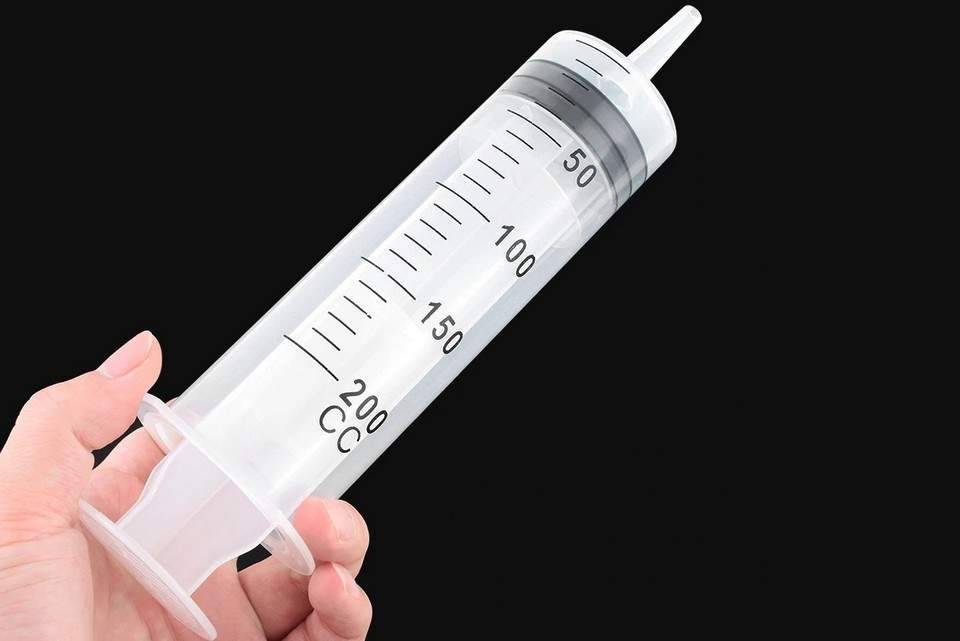

Вот такой шприц вполне подойдет

Если не получилось найти большой шприц, используйте обычный на 5 мл, но тогда запаситесь канцелярским зажимом. Элемент понадобится для передавливания шланга, чтобы жидкость не ушла обратно, пока полный шприц отсоединяется и сливается.

Прозрачный шланг необходим длиной 60–100 см. Слишком большая трубка не нужна, поскольку в нее потребуется заливать много ТЖ. Короткая 20–30 см будет неудобна, ведь гидропривод у Меган расположен низко в подкапотном пространстве.

Замена цилиндров

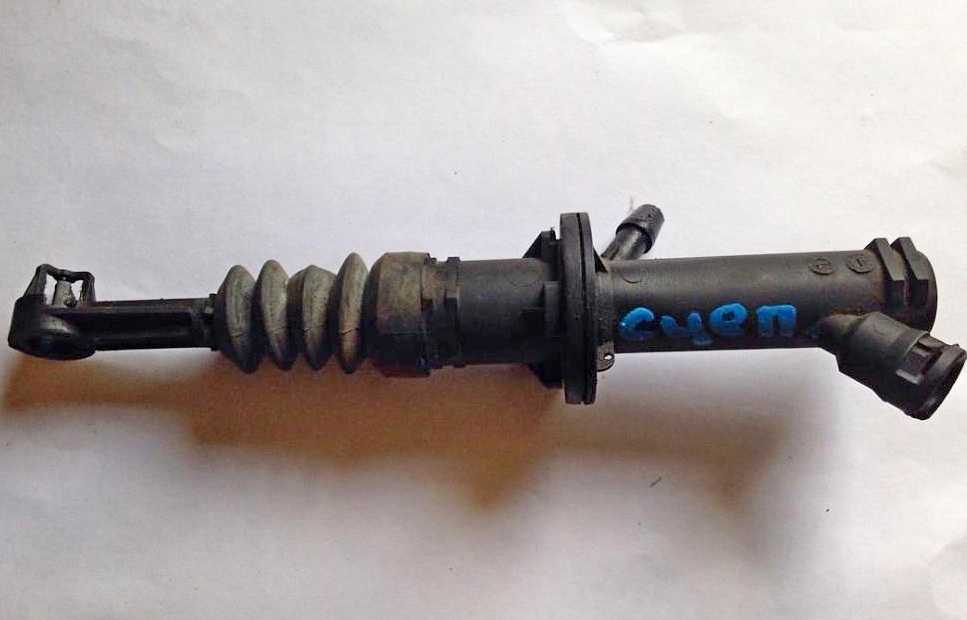

Единственно верным способом решения проблемы с главным цилиндром является установка нового узла, так как ремонтопригодность цилиндра крайне низка. Для выполнения замены потребуются ключ “на 10”, пассатижи и отвертка с плоским лезвием. Работы по снятию и монтажу главного цилиндра выполняются согласно инструкции, которая приведена ниже.

1. Демонтировать корпус воздушного фильтра.
2. Снять АКБ.
3. Демонтировать ЭБУ.
4. Извлечь пружинный фиксатор. Для этого необходимо поддеть его отверткой.
5. Отсоединить наконечник трубки.
6. Поддеть фиксатор под панелью приборов и снять наконечник штока с оси педали.
7. Повернуть главный цилиндр против часовой стрелки. Это позволит его извлечь.
8. Отсоединить шланг от штуцера.

Заглушить трубку. Это предотвратит вытекание жидкости.
Установить новое уплотнительное резиновое кольцо.
Собрать все в обратной последовательности.

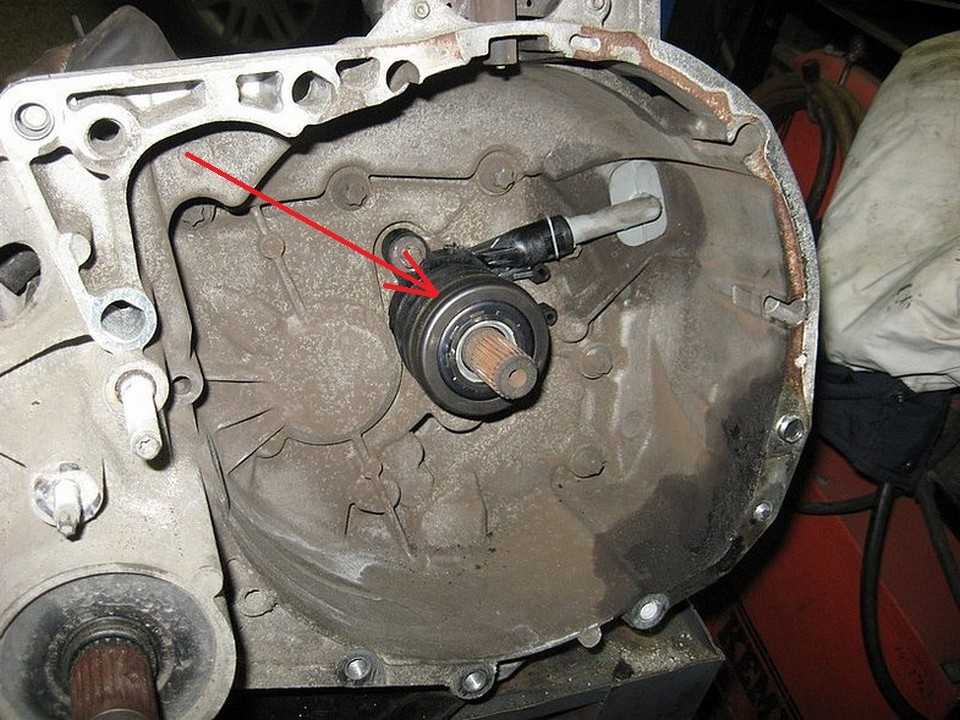

Замена рабочего цилиндра предполагает демонтаж коробки передач. Это усложняет ремонт. Нужно:

1. Вывернуть 2 болта, которые крепят механизм выключения сцепления.
2. Демонтировать узел в сборе со штуцером, а также переходником с первичного вала КПП.

Установить все в обратном порядке.

Потом нужно произвести прокачку гидропривода.

Пошаговый порядок работ

Прокачивание сцепления на первом и втором поколении Меган от Рено происходит аналогично и в такой последовательности.

Открывается крышка капота и пробка расширительного бака тормозной жидкости. ТЖ доливается до верха, чтобы исключить чрезмерное опускание уровня и завоздушивание.

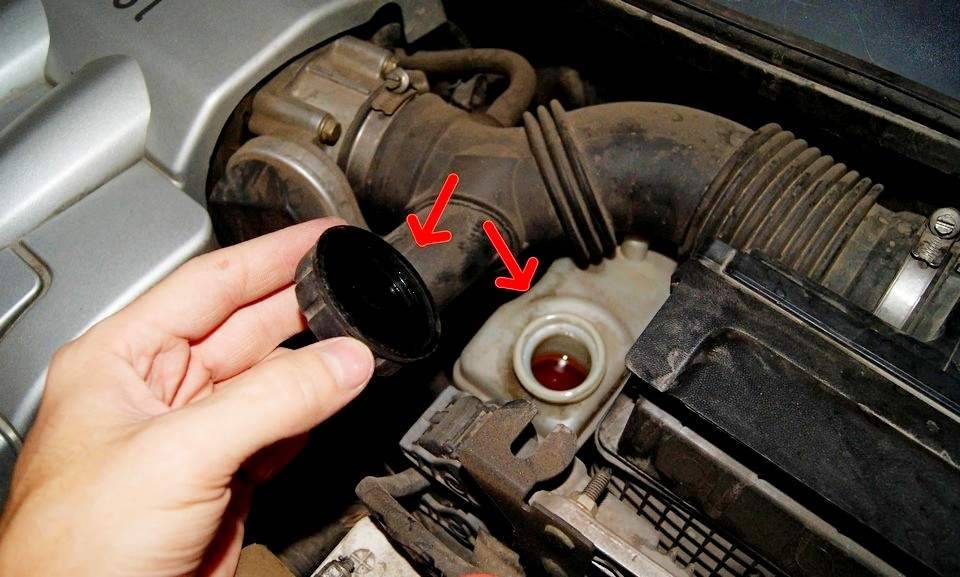

Снимаем крышку расширительного бачка привода сцепления

После этого находим гидропривод, запускающий сцепление Рено Меган. Он располагается справа от двигателя и слева от аккумулятора. Для Вашего удобства лучше снять АКБ с металлической площадкой — так получите больше места и совершать манипуляции станет удобнее.

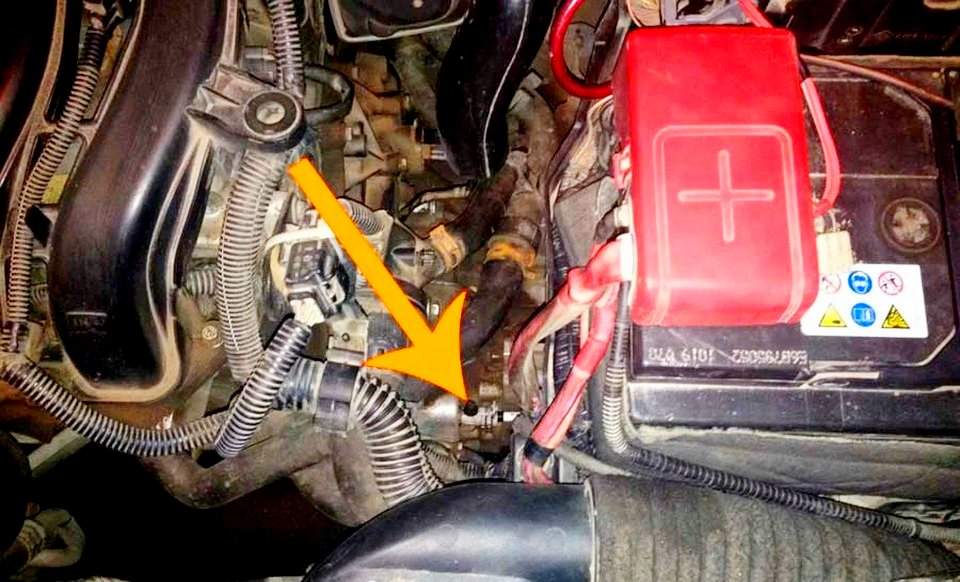

Место расположения штуцера гидравлического привода в Меган

На нем есть небольшое сопло. Через патрубок стравливается воздух. Наденьте на него прозрачную гибкую трубку, обозначенную на следующем рисунке цифрой 1.

Подготовка штуцера к прокачке

Чтобы открыть канал для выкачивания воздуха, понадобится сместить штуцер под цифрой 4 вправо на одно деление (внутри две резинки, перекрывающие отверстие слева и справа). На патрубок надета ответная часть с двумя металлическими скобами. Оттяните фиксатор под номером 2 вверх, а лиру под номером 3 утопите вниз. После этого переставьте надетую часть вправо на 1 см.

К свободному концу трубки присоедините шприц и начните оттягивать шток. Вы увидите, как по трубке движется DOT‐жидкость и воздух.

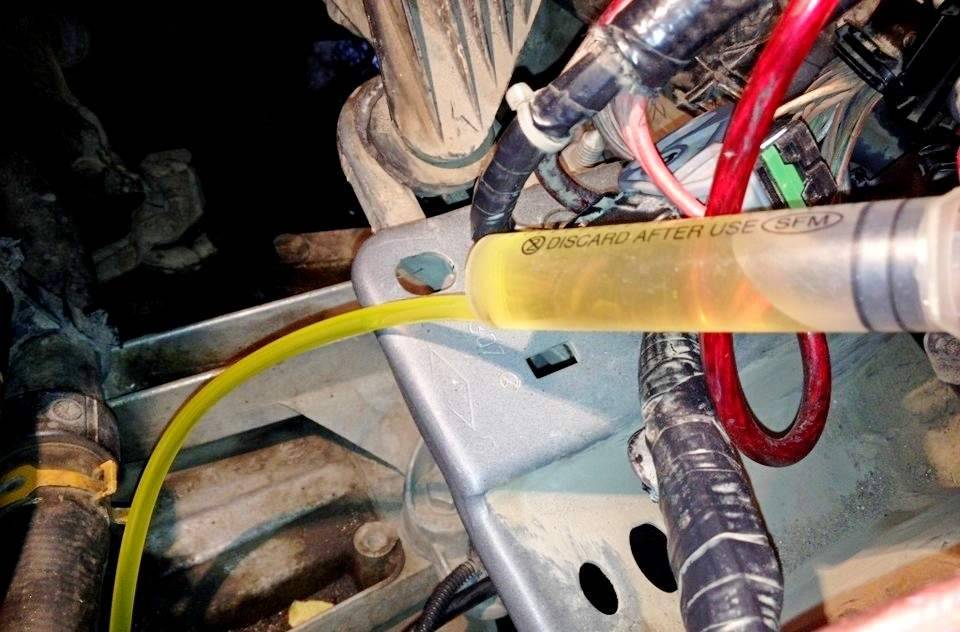

Начало прокачивания с присоединенным шприцем

В зависимости от завоздушенности может потребоваться откачать 100–300 мл, чтобы полностью удалить воздушные пробки. Когда пузырьков нет, перекройте штуцер, насадив верхнюю часть на место.

Снимите прозрачный патрубок и закройте сопло резиновым колпачком. Проверьте уровень DOT‐жидкости в расширительном баке и, при необходимости, долейте до отметки MAX. Сядьте в салон Renault Megane и нажмите на педаль сцепления. Вы должны ощутить упругость и плавный ход без провалов. Это означает, что процедура выполнена успешно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Сцепление Renault 19

Сцепление

Самые важные элементы сцепления

1 – ведомый диск; 2 – нажимной диск сцепления; 3 – подшипник выключения сцепления;	4 – тросик привода сцепления; 5 – механизм регулировки зазора сцепления; 6 – педаль сцепления.

Только сцепление дает возможность совершать разгон без рывков, так как движущая сила двигателя передается плавно через коробку передач на ведущие колеса. Переключение механической коробки передач едва ли было бы возможным без сцепления.

Функция сцепления

Передача движущей силы двигателя к коробке передач происходит посредством трения. Для этого 3 диска прижимаются друг к другу, причем один диск «зажимается» между 2 другими. К элементам сцепления относятся:

• Маховик в двигателе служит в качестве опорной поверхности;
• Нажимной диск сцепления работает как вторая опорная поверхность, которая нажимает на маховик.
• Между ними находится ведомый диск. Он установлен на входном вале коробки передач.
• Кроме того есть еще подшипник выключения сцепления.

При нажатии ногой на педаль сцепления, через тросик сцепления приводится в действие рычаг выключения сцепления с вилкой выключения сцепления. Вилка выключения сцепления нажимает на подшипник выключения сцепления, расположенный на вале, и вдавливает его в (надрезанную, как торт) диафрагменную пружину нажимного диска сцепления. С сильным нажатием ногой на педаль сцепления подшипник выключения сцепления преодолевает упругость тарельчатой пружины, нажимной диск разгружается и отходит назад при полностью нажатой педали. Ведомый диск при этом свободно вращается в образовавшемся пространстве, то есть сцепление выключено. При включении сцепления тарельчатая пружина нажимного диска прижимает ведомый диск к маховику двигателя. Для мягкого переноса силы все это должно происходить плавно, без рывков. Опорные поверхности трутся некоторое время друг о друга, пока трение не становится настолько сильным, что передает всю мощность двигателя полностью к коробке передач.

Срок службы сцепления

Выключать ли сцепление на перекрестке?

Достаточно распространена привычка ждать зеленого сигнала светофора со включенной 1-й передачей и нажатой педалью сцепления. Некоторые боятся не успеть включить своевременно передачу, если загорится зеленый свет. Хотя при этом и не возникает непосредственного или сразу заметного повреждения, но выключение сцепления нагружает подшипник выключения сцепления и увеличивает тем самым его износ. Чем чаще это происходит, тем раньше изнашивается подшипник.

При нажатии ногой на педаль сцепления тросик привода сцепления (2) приводит в действие вилку выключения сцепления (1) и сдвигается на «X» (расстояние), равное приблизительно 28 мм, иначе ведомый диск не высвободится от соприкосновения с маховиком и нажимным диском сцепления. Если эта величина не соответствует установленной, то необходимо проверить механизм регулировки сцепления или вилку выключения сцепления на износ.

Видео про “Сцепление” для Renault 19

https://youtube.com/watch?v=b1oA_XDIN2g

Конструкция и установка трос сцепления renault-19

https://youtube.com/watch?v=Ri2jycu1cKw

Калхозим трос сцепления на renault 19

https://youtube.com/watch?v=JlisKo1HHcg

Как заменить сцепление в переднеприводном автомобиле пример Рено 21

Прокачка: пошаговая инструкция

Все готово и можно приступать к прокачке. Ремонт происходит на заглушенном двигателе. Откройте капот и отверните пробку бачка тормозной жидкости. Он расположен в правой части моторного отсека, ближе к перегородке с салоном.

На пластиковой стенке указаны метки MAX и MIN. Пока игнорируйте их и долейте вещество до самого верха. Это обеспечит защиту от повторного завоздушивания при удалении пробок.

Под аккумулятором, между корпусами ДВС и КПП, есть выход шланга привода сцепления со штуцером. Он находится на стороне, ближней к радиатору охлаждения. Это и есть гидропривод сцепления. Чтобы вести работы было удобнее, рекомендуем снять АКБ.

На патрубке предусмотрен фиксатор в виде металлической петли. Потяните ее вверх и сдвиньте штуцер вправо. Он имеет внутри две резинки, перекрывающие спускной канал для удаления пузырьков. Смещение вправо открывает ремонтный проход.

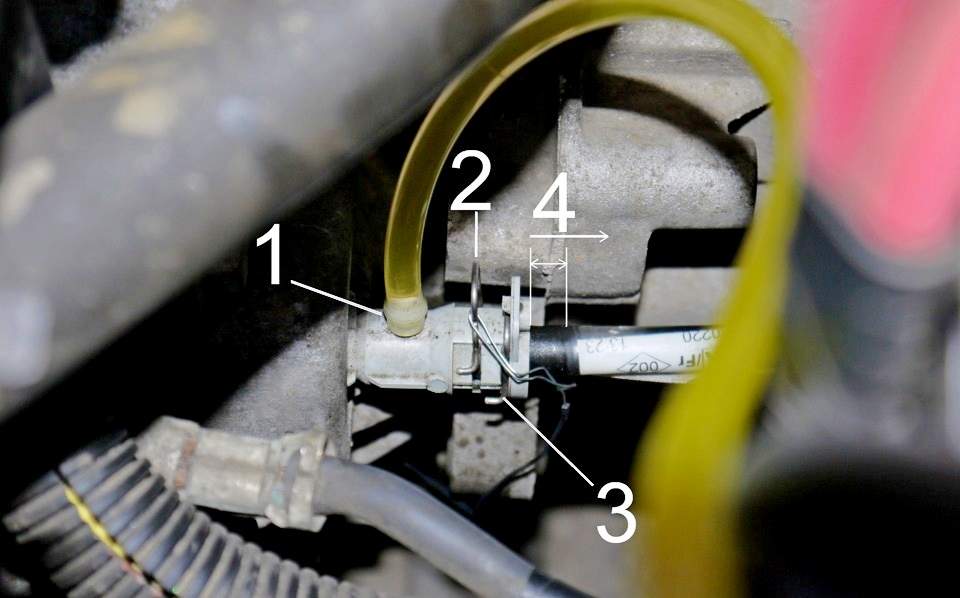

Схема разблокировки штуцера

Сверху на патрубке есть резиновый колпачок. Снимите его и наденьте прозрачную трубку с капельницы. Во второй конец шланга вставьте носик шприца. Все готово для прокачки.

Постепенно вытягивайте шток шприца на себя. Это создаст вакуум и заставит техжидкость двигаться в шлангах и гидроприводе. В бачке уровень начнет опускаться, а шприц постепенно наполнится. Вместе со старой DOT4 произойдет удаление воздуха. Это заметно по пузырькам в трубке и шприце.

Через трубку в шприц поступает чистая жидкость

Когда они выйдут полностью, прекратите процесс. Надвиньте штуцер обратно на свое место, перекрыв спускной канал. Снимите прозрачную трубку и заглушите сопло резиновым колпачком. Проверьте уровень в бачке и, при необходимости, долейте жидкость до отметки MAX. Прокачка окончена.

Механизм сцепления на автомобиле меняется по мере необходимости, например в случае появления посторонних шумов либо при появлении рывков во время нажатия,конкретных регламентированных сроков нет.

Как правило сцепление Рено Сандеро Степвей с объёмом двигателя 1. 6 литра, выходит из строя раньше чем у моделей с объёмом 1.4 литра. Для регулировки и обслуживания данного механизма нужно иметь специальное оборудование.

Данная модель автомобиля оснащена сцеплением фирмы Valeo (VL 826308) и Valeo (6001548020) какой именно зависит от объёма двигателя. Так же допускается установка деталей других производителей например:

• LUK c номером 622309609
• SACHS номер в каталоге 3000950650
• KRAFT TECH

Инструменты:

Замена подшипника и вилки выключения сцепления Рено Сандеро Признаком необходимости замены подшипника выключения сцепления является повышенный шум в момент нажатия на педаль сцепления. При замене подшипника выключения сцепления Рено Сандеро по причине шума проверьте состояние лепестков нажимной пружины ведущего диска.

При сильном износе концов лепестков в местах контакта с подшипником замените ведущий диск в сборе. Подшипник выключения сцепления в сборе с муфтой установлен на направляющей втулке и соединен с вилкой выключения сцепления. Вилка своими цапфами вставлена до упора в глухие пазы муфты подшипника и опирается на шаровую опору, ввернутую в картер сцепления.

Фиксацию вилки в определенном положении обеспечивает ее гофрированный резиновый чехол, вставленный в окно картера сцепления. Дополнительная фиксация вилки выключения на муфте подшипника и шаровой опоре не предусмотрена. Поэтому после установки вилки и подшипника и тем более после установки коробки передач не поворачивайте вилку в вертикальной плоскости, так как при этом она может выйти из зацепления с пазами муфты.

Замена и регулировка троса привода выключения сцепления Рено Сандеро — Для удобства последующей установки измерьте перед снятием троса длину свободной резьбовой части нижнего наконечника троса у коробки передач. В случае необходимости повторите регулировку. Текущий ремонт педального узла автомобиля Рено Сандеро Рис.

Компоненты педального узла Рено Сандеро 1 — гайка оси; 2 — шайба: Ось 9 закреплена гайкой 1 в кронштейне 13, установленном на щите передка кузова. Педаль сцепления возвращается в исходное положение пружиной 7. Педали установлены на оси через пластмассовые втулки 4. В случае появления скрипа или заедания педалей на оси, разберите и отремонтируйте педальный узел.

Сцепление Рено Меган 2: замена, прокачка, регулировка

Регулировка, прокачка и замена сцепления в Меган 2

Не секрет, что главную роль в правильной работе любого автомобиля играет регулировка сцепления. Зачастую многие владельцы автомобилей Рено Меган сталкиваются с проблемой неправильно работающего механизма передачи крутящего момента двигателя на трансмиссию. Сегодня мы поговорим о том, какие существуют симптомы неисправностей сцепления и методы их ликвидации.

Если пропало сцепление

Наиболее распространенный тип неисправности сцепления состоит в износе главного или рабочего цилиндра выжима. Вторым аспектом является критический износ диска и других комплектов механизма сцепления. Немалый процент поломок проявляет себя посторонним шумом при выжиме педали. Такой симптом говорит о выходе из строя выжимного подшипника. Эти неисправности пагубно влияют на регулировку зазора.

Производя ремонт механизма сцепления, необходимо приобретать полный комплект.

Так как комплект сцепления Рено Меган 1 поколения стоит небольших затрат, мы рекомендуем менять его целиком.

Замена цилиндров

В зависимости от того, какой цилиндр изношен, нужно выбирать определенную тактику работы по замене.

1. Если износ имеет главный цилиндр, менять его нужно только из салона, так как данная деталь установлена непосредственно под педалью сцепления.
2. В случае, если износился рабочий цилиндр сцепления. заменить его не составит лишнего труда, хотя попотеть придется. Для этого необходимо открутить гидролинию, после чего освободить сам цилиндр от КПП. Новый рабочий цилиндр устанавливается в обратном порядке снятию, после чего предстоит регулировка.

Внимание! В обоих случаях система сцепления требует прокачки, не забывайте об этом

Прокачиваем систему

Чтобы прокачать гидролинию, достаточно наполнить резервуар жидкостью DOT4.

После этого вдвоем с напарником проводим процедуру прокачки. Один нажимает на педаль главного цилиндра, второй в это время открывает спускной клапан. Процедура регулировки должна повторяться до тех пор, пока не выйдет весь воздух.

Есть еще один способ, который поможет сделать данную операцию в одиночку.

1. Возьмите медицинский шприц объемом в 20 кубиков, на его носик наденьте шланг подходящего диаметра.
2. Наберите в него тормозную жидкость и наденьте конец шланга на штуцер прокачки рабочего цилиндра.
3. Открутив штуцер, медленно выдавливайте жидкость из шприца, после чего закройте штуцер и снимите шланг.

В большинстве случаев, достаточно одной процедуры.

Замена комплекта сцепления

Комплект сцепления Рено Меган 2 меняется только со снятием КПП, других вариантов замены диска не существует.

Для начала работы понадобится набор инструментов, ключей и отверток, а также подъёмник.

1. Первым делом снимаем аккумулятор и его площадку, попутно отсоединяя элементы проводки.
2. Отсоединяем привод кулисы и массовый провод на КПП.
3. Сверху откручиваем рабочий цилиндр и все болты, крепящие КПП к блоку. Главный цилиндр остается нетронутым.
4. Поднимаем автомобиль на подъемнике, снимаем колеса и приводы, предварительно слив масло.
5. Для обеспечения доступа на Рено Меган 2 необходимо демонтировать передний подрамник.
6. Устанавливаем стойку, уперев ее в двигатель.
7. Снимаем подушки КПП, затем откручиваем стартер и еще несколько болтов снизу коробки.
8. Вдвоем с помощником, снимите коробку и замените комплект сцепления.
9. Отверните по кругу корзины 6 болтов и аккуратно достаньте диск.

Учтите, что комплект диска и корзины весит около 10 кг, при снятии его можно случайно уронить на ногу. Не забывайте о технике безопасности.

1. Установите новый комплект на место, определив центр диска.
2. Замените выжимной подшипник, предварительно смазав места его скольжения.
3. Установите коробку передач на место, после чего зажмите болты по нижней её части.
4. Установите приводы и подрамник на место, не забыв про подушки.
5. Залейте масло в коробку, желательно новое.
6. Соберите оставшиеся узлы в обратном порядке.

После установки диска система сама отрегулирует нужный зазор, так что вам ничего настраивать не надо.

Выводы по работе

Как мы доказали, производить регулировку, а также замену сцепления на Рено Меган можно своими руками. Используйте наш мануал в качестве гида по ремонту и смело совершайте задуманное со своим другом. Всех благ в ремонте!

http://portalmashin.ru
