Устройство системы отопления и вентиляции Рено Логан

Как работает печка renault logan

В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.

Система отопления и вентиляции — устройство

Почему плохо греет печка Renault Logan?

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.

Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.

Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.

Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.

Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.

При наличии разрушения детали отвёртка будет свободно гулять.

На снятом бачке разрушенная площадка выглядит следующим образом.

Мелкая пластмассовая крошка от разрушенной площадки выглядит так.

Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.

Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров

Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка

Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.

Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.

Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.

Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.

Пошаговая инструкция

Неисправность вентилятора

В Рено Логан и конструктивно похожих автомобилях ремонт вентилятора печки необходимо начинать с проверки предохранителя. Перед установкой новой детали необходимо убедиться, что переключатель скоростей вентилятора работает корректно, иначе потребуется повторная замена. Обнаружить предохранитель можно в монтажном блоке салона. Он маркирован зелёным цветом, а на электрической схеме Рено обозначен как F36.

Если печка не греет или работает плохо, издавая при этом хруст или скрип, то придётся провести ремонт. В запущенных случаях дело может дойти до полной замены узла.

Не потребуется снимать всю приборную панель Рено Логан: достаточно выкрутить два болтика. Первый находится под облицовочной панелью правой стоки, второй – под заглушкой в нижней правой части бардачка. Открутив оба шурупа, необходимо снять бардачок с направляющих, дёрнув на себя. Действуйте аккуратно, чтобы ничего не сломать.

Исправный вентилятор нужно почистить, смазать и вернуть на место, повторив последовательность действий в обратном порядке. Если деталь не работает, то придётся менять.

Конструкция и значение узла

Смена лампочки

Если не горит лампочка подсветки регуляторов, то сперва нужно проверить предохранители. Лампа подсветки центральной панели — одна. Отсутствие повреждённых предохранителей означает, что необходима замена лампочки.

1. Снять накладку магнитолы.
2. Аккуратно поддев отвёрткой, снять серую панель.
3. Снять ручки, которыми управляется вентилятор, обдув и печка.
4. Открутить шурупы крепления модуля.
5. Модуль выдавить внутрь, а верхнюю часть вынуть наружу.
6. Отжать защёлки по бокам и отогнуть панель. Снять панельку затруднительно, достаточно просто отогнуть.
7. Вот тут и обитает лампочка подсветки. Заменить её на новую и собрать все в обратном порядке.

После несложной процедуры лампочка подсветки снова работает.

Работа систем вентиляции и отопления направлена на создание комфортных условий внутри автомобильного салона. Исправность этих систем позволяет создать оптимальную температуру и удалить иней или влагу с окон.

Замена отопительного радиатора на «Рено Логан»

Устранение поломок

Чтобы устранить неисправность отопителя Рено, мы постараемся раскрыть суть каждой из них.

1. Воздушная пробка в системе отопления Рено может быть вызвана раннее проводимыми работами по замене антифриза. Как правило, система охлаждения автомобиля Рено Логан устроена таким образом, чтобы автоматически избавляться от воздушных карманов. Несмотря на совершенство данной конструкции, воздушные пробки все-таки появляются, как правило, в процессе ремонта системы охлаждения. Устранить воздушную пробку на Рено Logan можно одним нехитрым способом. Отсоедините оба патрубка от теплообмена салона, после чего, поочередно подсоединяя каждый патрубок, заливайте охлаждающую жидкость в бачок расширителя. После таких манипуляций антифриз должен потечь через противоположную трубку, в этот момент нужно вставить второй шланг на место. Обычно после таких действий печка греет заметно лучше.
2. Если на автомобиле Renault Logan не работает термостат, двигатель не набирает нужную рабочую температуру, вследствие чего охлаждающая жидкость не способна разогреть радиатор отопителя. Для решения данной проблемы достаточно поменять термостат, благо делается это нетрудно. Корпус термостата находится в нижней части головки блока возле картера КПП.

1. Если насос водяного контура Renault Logan работает неправильно, он не производит должного давления, охлаждающая жидкость не может поступать в радиатор печки, соответственно он не греет воздух. Данная проблема обычно приводит к перегреву двигателя, поэтому водяной насос нуждается в срочной замене. Для того, чтобы поменять водяной насос, необходимо разобрать систему газораспределительного механизма и слить заранее антифриз.
2. В случае, если автомобиль ранее эксплуатировался неаккуратно, а вместо антифриза в систему была залита вода, продукты коррозии вполне могут забить радиатор салонного отопителя, что в свою очередь негативно сказывается на его работе.

Эта неисправность может вызывать воздушные карманы в системе охлаждения. Вследствие перегрева двигателя прокладка ГБЦ может повредиться, таким образом, газы поступают в систему водоснабжения

На работающем двигателе откройте заливную горловину бачка расширителя и обратите внимание на состояние антифриза. Если в бачок поступают пузыри воздуха, это говорит о неисправности прокладки ГБЦ.
Данная проблема заключается в плохой проводимости воздуха фильтром салона Renault

Устранить эту неисправность можно, заменив данный фильтр.
Если в момент включения салонного обогревателя не поступает поток воздуха, вполне вероятно, что не работает мотор отопителя. К сожалению, ремонту данный узел не подлежит, его необходимо менять.
Регулятор оборотов напрямую связан электрической цепью с мотором вентилятора. Поэтому его стоит проверять в первую очередь. Вполне возможно, что не работает именно регулятор.
Если вышеперечисленные проблемы не коснулись вашего автомобиля, а печка по-прежнему не греет воздух, тогда стоит проверить краны радиатора. Вполне возможно, что не работают клапаны, которые пропускают антифриз к радиатору печки.

Владельцы автомобилей «Рено Логан» часто сталкиваются со следующими проблемами: печка не греет либо из дефляторов идёт холодный воздух, хотя патрубки (те самые, по которым охлаждающая жидкость, нагревшаяся от двигателя, идёт к радиатору отопителя) горячие. Этому явлению может быть несколько объяснений:

• в патрубке скопилась воздушная пробка;
• забиты салонные фильтры или крышка радиатора;
• пришли в негодность предохранители;
• некачественный/отработанный антифриз или недостаточный уровень охлаждающей жидкости;
• расширительный бачок антифриза пришёл в негодность (обычно после 100 тыс. км пробега), или слабо зафиксирована его крышка.

Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:

• регулярно менять салонный фильтр;
• использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
• желательно перед началом сезона всю систему промывать водой или специальной жидкостью.

Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.

Пошаговая инструкция

Устройство система отопления Рено Логан

Видео как промыть печку на логане

Устранение неисправностей

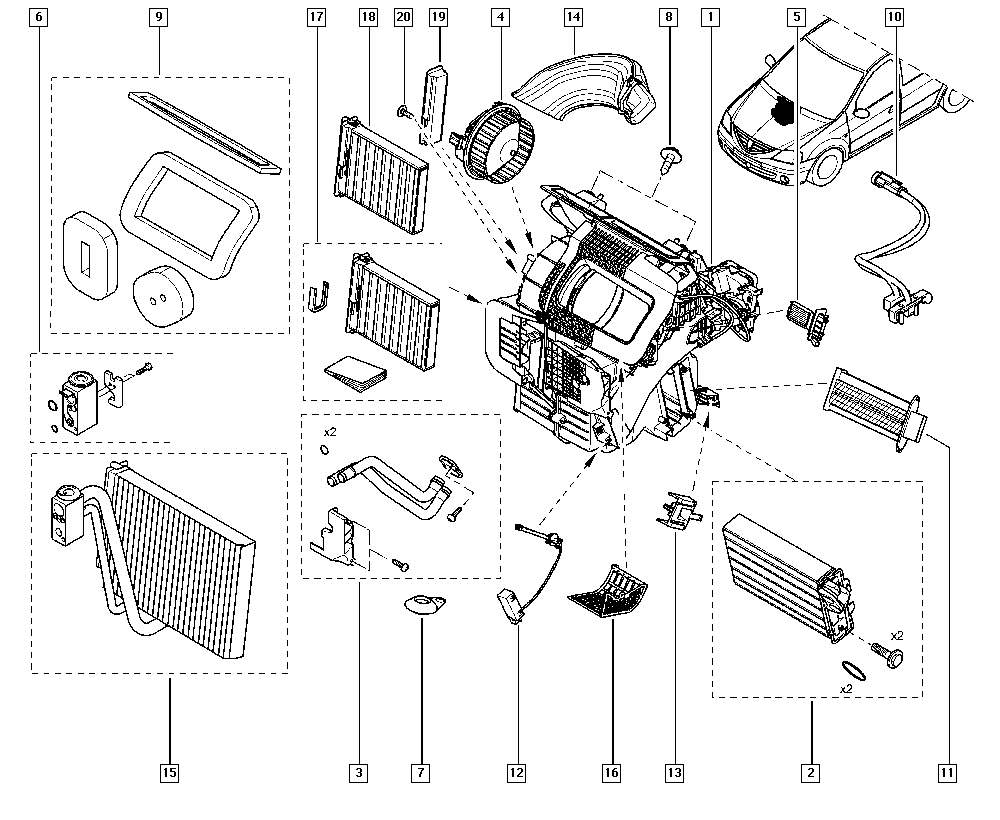

Состав системы вентиляции/отопления Renault Logan

Пошаговая инструкция

1. Сдергиваем нижний кожух с защелок и снимаем. Беремся как показано ниже и дергаем в стороны (к дверям).

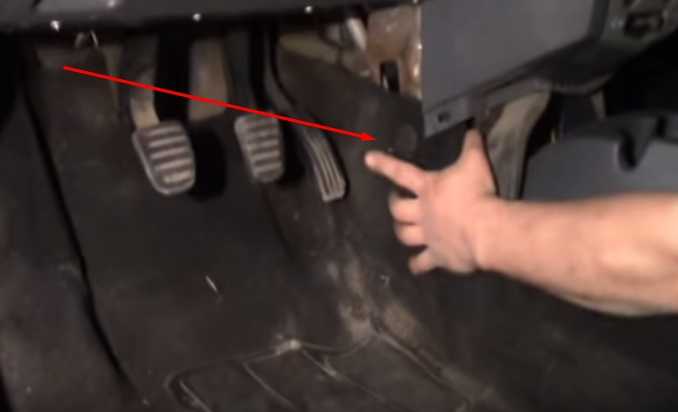

2. Снимаем клипсу чтобы отвести в сторону ковер. Клипсу можно подковырнуть плоской отверткой.

3. Мы получили доступ к болтам крепления планки которая поддерживает стойку, а на этой стойке уже закреплена торпеда. Планку нужно снять чтобы получить доступ к радиатору.

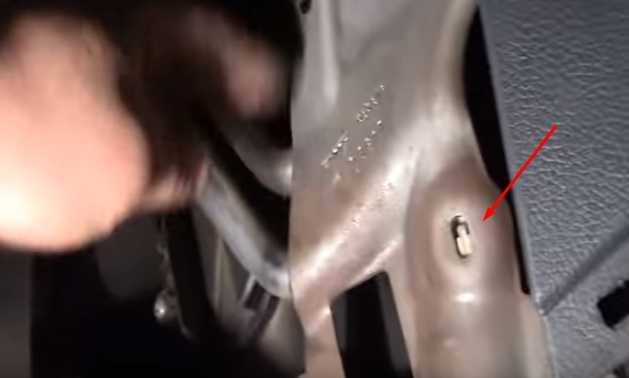

Откручиваем два болта которые отмечены на фото ниже.

4. Сдавливаем по бокам и продавливаем внутрь клипсу отмеченную ниже. На этой клипсе закреплен жгут проводов.

5. Снимаем разъем замка зажигания с планки. Отжимаем фиксатор и стягиваем.

6. После снятия разъема мы получаем доступ к гайкам крепления планки. Откручиваем гайки крепежа и снимаем планку.

Как будете выводить планку, не спешите, там нужно еще отсоединить один жгут проводов.

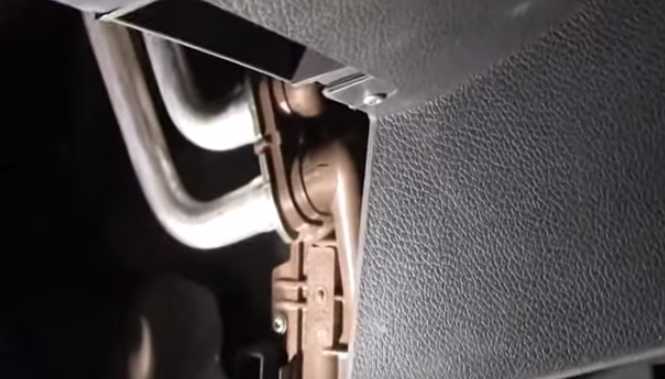

7. После снятия планки у нас появился доступ к радиатору отопителя.

8. Откручиваем три винта под Torx T20.

9. Подложив ветошь под патрубки, вынимаем их.

10. Отгибаем защелки и извлекаем радиатор.

Защелки в прямом смысле не гнуться, просто на них нужно нажать и выводить радиатор.

11. Перед установкой нового радиатора посадочное место желательно продуть сжатым воздухом или очистить вручную.

12. Заменяем уплотнительные кольца на патрубках. После замены колец смажьте их немного чтобы они легко зашли в радиатор.

13. Устанавливаем радиатор.

14. Прикручиваем радиатор двумя винтами.

15. Вставляем патрубки в радиатор и фиксируем удерживающую планку винтом.

16. Далее заливаем охлаждающую жидкость, прокачиваем систему, удаляем воздух. Проверяем нет ли утечек на патрубках.

17. Если утечек нет, устанавливаем металлическую планку и остальное. Я думаю это в подробностях не нуждается.

Выбираем электродвигатель отопителя

Большинство «Логанов» оснащаются кондиционером, однако нередко встречаются и автомобили без этого устройства

Важно знать, что моторчики печки для версий с кондиционером и без оного отличаются формой и разъёмом питания

Для версий с кондиционером используется печка с широким разъёмом

На модели с кондиционером разъем узкий, а на модели без него — он широкий. Разницы в процедуре замены детали практически нет, как и в месте её расположения. Электродвигатель отопителя «Рено-Логан» располагается под передней панелью в районе центральной консоли. Добраться до него можно через пространство для ног переднего пассажира. Производителей этого узла довольно много, но конструктивно их продукция, как правило, не отличается от оригинала.

На версии, не оснащённые кондиционером, устанавливают печки с узким разъёмом

Устройство системы отопителя

Причины неисправности печки

Если было замечено, что эффективность обогрева салона вашего «Рено Логан» снизилась, не стоит сразу же впадать в панику. Для начала нужно детально разобраться, в чём проблема, выяснить причины. В зависимости от характера неисправности, отопитель салона может работать плохо либо вовсе не функционировать. Рассмотрим основные причины, по которым нарушается работоспособность печки:

1. В системе отопления возникла воздушная пробка.
2. Поломка термостата.
3. Неправильная работа помпы.
4. Забит радиатор печки.
5. Неполадки с электродвигателем отопителя.

Сейчас читают: Кузов на Рено Логан оцинкованный или нет?

Несмотря на кажущуюся простоту решения этих проблем, именно они чаще всего заставляют автовладельцев заниматься самостоятельным ремонтом или обращаться в сервис.

Перетяжка торпеды авто: когда необходима, выбор материала, технология

• Воздушная пробка. Возможно, причина ее появления в ошибках при предыдущей замене антифриза. Конструкция Логана предусматривает, что воздух должен выходить сам. Но иногда это не срабатывает. Для решения проблемы следует отключить два патрубка от теплообмена салона, а затем, поочередно подключая их обратно, заливается ОЖ в бачок. Когда жидкость начнет течь из второй трубки, вставляйте шланг на место. Подобные простые манипуляции позволяют значительно повысить эффективность обогрева;
• Термостат. При такой неисправности двигатель может не набирать нужную температуру, а потому ОЖ не будет греться и передавать тепло на радиатор печки. Решить задачу просто. Нужно заменить термостат. Вы найдете его около картера коробки в нижней части ГБЦ;
• Проблемы с насосом. Он может частично или полностью выйти из строя. В итоге из-за отсутствия давления ОЖ не поступает в радиатор и не прогревает воздух, идущий в салон. Насос нужно менять в обязательно порядке;
• Загрязненность радиатора. Обычно это происходит, когда вместо антифриза используют обычную воду, либо заливают низкосортную ОЖ. Попытаться очистить радиатор можно. Но особого эффекта не ждите. Куда проще его заменить. Для этого разбирается корпус отопителя в салоне. Перед этим сливается вся ОЖ.

С первой группой мы разобрались. Но у нас впереди еще 5 возможных причин, почему печка на Логане отказалась нормально греть, и людям внутри стало холодно.

Вторая группа

В сети есть целый ряд видео, где опытные мастера и простые автолюбители демонстрируют на практике нюансы ремонта логановской печки. Ничего сложного тут нет. Но при отсутствии малейшего опыта браться за работу стоит не всегда.

Устранение неисправностей

Замена вентилятора отопителя

Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.

Замена вентилятора печки «Рено Логана» производится в следующем порядке:

1. Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.

   Для начала необходимо найти фиксатор, при помощи которого крепится вентилятор

2. Нажав на фиксатор, повернуть вентилятор против часовой стрелки на четверть оборота и вынуть его.
3. Отсоединить провода от электродвигателя вентилятора.

   Отсоединяем провода от вентилятора

4. Взять новый вентилятор и произвести все манипуляции в обратно последовательности.

Устранение неисправностей

Прежде чем приступать, хочу вам дать один простой совет. Действуйте последовательно, начиная от наименее простого и двигаясь к сложному. Ведь в действительности куда проще заменить сгоревший предохранитель, нежели разбирать половину консоли или рыться в подкапотном пространстве в поисках источника проблем с печкой. Если начать с простых мероприятий, когда вы точно не знаете причину неисправностей, вам удастся избежать ненужных и сложных процессов. Тут все предельно логично и понятно.

А раз все понятно, то можно приступать к рассмотрению неисправностей.

Я постараюсь вам раскрыть суть рассмотренных причин, объяснить, кто виноват и что нужно делать. Будете ли вы ремонтировать Логан сами, либо обратитесь в автосервис, дело лично каждого. Но на самостоятельном ремонте можно очень солидно сэкономить.

Если все готовы, мы начинаем. Разделю неисправности на две группы.

Первая группа

Сюда будет включено 4 неисправности, для решения которых не обязательно привлекать специалистов. Если изучить руководство по эксплуатации и разобраться в конструкции Логана, все будет сделано быстро и качественно.

• Воздушная пробка. Возможно, причина ее появления в ошибках при предыдущей замене антифриза. Конструкция Логана предусматривает, что воздух должен выходить сам. Но иногда это не срабатывает. Для решения проблемы следует отключить два патрубка от теплообмена салона, а затем, поочередно подключая их обратно, заливается ОЖ в бачок. Когда жидкость начнет течь из второй трубки, вставляйте шланг на место. Подобные простые манипуляции позволяют значительно повысить эффективность обогрева;
• Термостат. При такой неисправности двигатель может не набирать нужную температуру, а потому ОЖ не будет греться и передавать тепло на радиатор печки. Решить задачу просто. Нужно заменить термостат. Вы найдете его около картера коробки в нижней части ГБЦ;
• Проблемы с насосом. Он может частично или полностью выйти из строя. В итоге из-за отсутствия давления ОЖ не поступает в радиатор и не прогревает воздух, идущий в салон. Насос нужно менять в обязательно порядке;
• Загрязненность радиатора. Обычно это происходит, когда вместо антифриза используют обычную воду, либо заливают низкосортную ОЖ. Попытаться очистить радиатор можно. Но особого эффекта не ждите. Куда проще его заменить. Для этого разбирается корпус отопителя в салоне. Перед этим сливается вся ОЖ.

С первой группой мы разобрались. Но у нас впереди еще 5 возможных причин, почему печка на Логане отказалась нормально греть, и людям внутри стало холодно.

Как работает печка renault logan

В салон автомобиля поступает воздух — как естественным путём, так и при помощи вентилятора. Поступающий снаружи воздух может проходить через радиатор, тем самым нагреваясь, или же мимо него. Это зависит от положения заслонки, которая связана с регулятором температуры.

Радиатор нагревает поступающий в салон воздух. Это происходит за счёт циркуляции, как ни странно, охлаждающей жидкости. Она отводит тепло от работающего двигателя, нагревается и в нагретом состоянии по специальным патрубкам поступает к радиатору. Максимальная температура нагрева может составлять до 100 градусов — система является замкнутой и находится под давлением, что позволяет ей выдерживать такие нагрузки.

Нагретый воздух поступает в салон через дефлекторы — специальные отверстия, расположенные в центре и по бокам панели приборов. Интенсивность подачи воздуха регулируется при помощи блока управления отопителем.

Вентиляция Renault Logan 2005

Убедимся, что неисправность именно в моторчике

Несмотря на низкий уровень цен на запчасти для «Логанов», моторчик печки — вещь далеко не дешёвая. Стоимость оригинальной запчасти может превышать 5 тыс. руб.

Поэтому имеет смысл проверить, действительно ли дело в электродвигателе. Ряд признаков поломки мотора отопителя совпадает с симптомами других неисправностей, устранение которых обойдётся гораздо дешевле. Рассмотрим все варианты.

Если печка не включается, первым делом стоит выяснить, не перегорел ли предохранитель F36, отвечающий за защиту системы отопления от короткого замыкания. Блок предохранителей на «Логане» находится в торцевой части панели приборов с водительской стороны. Если предохранитель перегорел, замените его. Если устройство в порядке, или после его замены печка по-прежнему не работает, придётся продолжить поиск неисправности.

Предохранитель системы отопления вы найдёте в правой части блока.

Профилактика поломок печки

Разумеется, гораздо проще предотвратить возникновение неисправностей, чем устранять их. Чтобы печка работала без сбоев, необходимо:

• регулярно менять салонный фильтр;
• использовать только качественный антифриз (официальные дилера рекомендуют GLACEOL RX Type D 1 Renault 7711428132 от ELF), чтобы избежать повреждений радиатора и патрубков;
• желательно перед началом сезона всю систему промывать водой или специальной жидкостью.

Вышеописанными нехитрыми, на первый взгляд, способами можно самостоятельно починить печку «Рено Логана». Однако браться за это дело стоит, если вы полностью уверены в своих силах и мастерстве. Иначе можно не только не починить печку, но и привести в негодность всю систему отопления и вентиляции автомобиля.

Возможные причины поломки печки Renault Logan

Владельцы автомобилей «Рено Логан» часто сталкиваются со следующими проблемами: печка не греет либо из дефляторов идёт холодный воздух, хотя патрубки (те самые, по которым охлаждающая жидкость, нагревшаяся от двигателя, идёт к радиатору отопителя) горячие. Этому явлению может быть несколько объяснений:

• в патрубке скопилась воздушная пробка;
• забиты салонные фильтры или крышка радиатора;
• пришли в негодность предохранители;
• некачественный/отработанный антифриз или недостаточный уровень охлаждающей жидкости;
• расширительный бачок антифриза пришёл в негодность (обычно после 100 тыс. км пробега), или слабо зафиксирована его крышка.

Отопитель не греет

То есть он работает, вот только воздух выходит холодный, либо же еле тёплый. Его явно недостаточно, чтобы согреть водителя и его пассажиров.

Выделяют несколько причин, из-за которых печка на автомобиле Renault Logan может не отдавать должным образом тепло в салон.

• Термостат. Этот элемент вышел из строя, его заклинило. Термостат отвечает за то, чтобы пускать жидкость охлаждения по большому и малому кругу. Если термостат системы охлаждения вдруг заклинит в положении циркуляции по большому кругу, тогда нагретый антифриз не будет проходить через радиатор печки. Следовательно, теплообменник не нагревается и вентилятор нагнетает холодный воздух. Чтобы решить проблему, придётся менять термостат.
• Радиатор печки. Характерная и довольно частая проблема для автомобилей Renault Logan, как и для ряда других машин линейки Renault, это забитый радиатор печки. Происходит это в основном из-за того, что разрушается успокоительная перегородка в расширительном бачке. Со временем она рассыпается. В среднем деталь разрушается за 100 тысяч км пробега, либо за 8-10 лет эксплуатации. Но бывает и раньше. Мелкий мусор проходит через внутренние соты радиатора, что способствует закупориванию каналов. Неприятность ситуации в том, что радиатор отопителя придётся менять полностью. Промывка обычно желаемого результата не даёт.
• Жидкость охлаждения. Тут всё проще. В системе падает уровень жидкости охлаждения, из-за чего печка перестаёт работать должным образом. В салоне Renault Logan становится холодно. Попробуйте долить недостающее количество антифриза. Если уровень снова упал, проверьте систему на наличие утечек. Явно где-то пробит шланг, течёт бачок или соединительный патрубок нарушил свою целостность.
• Завоздушивание. Доливая жидкость, не забудьте стравить воздух из системы охлаждения. При падении уровня часто образуются воздушные пробки, способные нарушить работоспособность автомобильной системы отопления салона. Прокачать систему можно путём снятия крышки с расширительного бачка и запуска двигателя.
• Заслонка печки. Заслонка, которая открывает и закрывает доступ горячего воздуха в салон, может сломаться. Происходит это не так часто, но и такой вариант исключать нельзя. За счёт заслонки в Renault Logan печка не отапливает салон летом и весной, а просто позволяет подавать внутрь машины забортный воздух. Для восстановления заслонки придётся разбирать частично салон. Заслонка ломается обычно из-за обрывов тросиков или механических поломок привода. Как показывает практика, причина в подмерзании заслонки, либо в дефиците смазки между подвижными элементами механизма заслонки. Увы, но проблема решается лишь заменой.
• Салонный фильтр. Банальная, но от этого не менее распространённая причина. Если заслонный фильтр забился, через него не сможет проходить воздух. Параллельно при загрязнении фильтра обычно начинают запотевать стёкла изнутри автомобиля.

На удивление, иногда простая замена фильтра салона в полной мере решает возникшую проблему в виде неработающего отопителя.

Выбор радиатора для печки

Основные неисправности моторов печки

Чаще всего причиной поломки моторчика отопителя является естественный износ его деталей. При длительной работе старение металла — это неизбежное зло, так как щётки, колечки и подшипники имеют ограниченный ресурс. Реже моторчик выходит из строя из-за нарушений в электрике — например, порвались провода или окислились контакты. И также неисправность моторчика бывает обусловлена совсем простой причиной — выработкой смазки. Обычно водитель автомобиля «Рено Логан» может самостоятельно диагностировать неполадки в работе моторчика. О возникновении неисправностей судят по следующим признакам:

• изменение звука работы печки;
• вывод тепла стал неравномерным и слабым;
• печка с трудом включается.

Если работа печки не соответствует заданным параметрам настройки, то это говорит о неполадках в работе моторчика

Установка нового радиатора

Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.

Последовательность действий при замене радиатора:

1. Полностью слить антифриз.
2. Демонтировать комбинацию приборов и облицовку консоли.

3. Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.

4. Открутить крепление кронштейна (два болта снизу и две гайки сверху).

5. Освободить кронштейн от проводов и снять его с балки.

6. Отвернуть винт прижимной пластины (понадобится ключ Torx T-20) и вынуть трубки радиатора.

7. Отвернуть саморезы, на которые крепится радиатор, отжать защёлки и извлечь радиатор.

8. Заменить радиатор и произвести все действия в обратном порядке, не забыв предварительно надеть резиновые уплотнители на наконечники трубок.

ИСПОЛЬЗОВАНИЕ КОНДИЦИОНЕРА

Для включения кондиционера нажимаем кнопку выключателя (см. выше) при работающем двигателе. При этом в кнопке загорается индикатор. Повторным нажатием на кнопку выключаем кондиционер. На затяжных подъемах или в условиях интенсивного городского движения работа кондиционера может привести к перегреву двигателя. Поэтому, если температура охлаждающей жидкости превысила допустимое значение, кондиционер следует выключить. Если автомобиль поставлен на стоянку под прямыми лучами солнца, перед включением кондиционера откройте окна и проветрите салон. Чтобы избежать запотевания стекол в дождливую погоду, переведите регулятор распределения потоков воздуха в положение (при выключенном отопителе) и включите кондиционер. Если потребности во включении кондиционера нет, то его необходимо включать раз в две недели, на несколько минут, даже в зимний период эксплуатации при небольших отрицательных температурах. Это способствует сохранению смазки на деталях компрессора и уплотнениях, что продлевает срок службы системы кондиционирования. При длительной стоянке на солнце в жаркую погоду температура воздуха в салоне намного выше наружной. Для быстрого охлаждения салона необходимо на некоторое время открыть двери, чтобы вышел горячий воздух. Затем пустить двигатель, включить кондиционер в режиме максимального охлаждения и закрыть двери. После посадки в салон следует перевести кондиционер в наиболее благоприятный режим: рекомендуется поддерживать разность внутренней и наружной температуры в пределах 5–9 °С. Поток охлаждающего воздуха лучше всего направлять вверх, и ни в коем случае не в лицо. Это может вызвать простудные заболевания и воспаление лицевых нервов. Режим максимального охлаждения салона рекомендуется использовать в жаркую погоду или после продолжительной стоянки автомобиля на солнце. Реализуется этот режим следующим образом. Включен режим рециркуляции воздуха. Регулятор распределения потоков воздуха переведен в одно из своих положений; регулятор температуры воздуха повернут в крайнее положение против часовой стрелки; переключатель режимов работы вентилятора — в положение «4»; кондиционер включен.

После продолжительной стоянки автомобиля в жаркую погоду на солнце при включении кондиционера не направляйте поток холодного воздуха на ветровое стекло во избежание образования трещин.

Замена моторчика печки «рено логан»

К замене или ремонту электромотора печки прибегают в том случае, когда узел издаёт посторонние шумы либо вовсе не работает. Для демонтажа вентилятора понадобится минимальный набор инструментов, который состоит из разных отвёрток и ключа Торкс Т-20. Для демонтажа моторчика необходимо открутить два винта. Процедуру выполняют в такой последовательности:

1. Снимаем уплотнитель с дверного проёма и облицовку стоек при помощи отвёртки.

2. Ключом Торкс откручиваем винт крепления торпедо.

3. Достаём пластиковую заглушку в нижней части бардачка, что позволит добраться и открутить второй крепёжный элемент.

4. Стягиваем панель на себя.

5. Дотянувшись до моторчика печки, снимаем с него разъем. Затем проворачивая узел — извлекаем его.
