Лада Ларгус электросхема
Справочник по современным автосигнализациям. (Том 1, Том 2)
Справочник по современным автосигнализациям.
Впервые в СНГ появляется многотомный справочник по установке современных автосигнализаций. Динамика развития автомобильных охранных систем очень интенсивна, постоянно появляются новые схемные решения. Поэтому представленные на рынке модели обновляются уже через год-два. А установщикам постоянно нужно быть в курсе новинок рынка автомобильных охранных систем. Эту потребность учитывают создатели данного многотомного справочника, который посвящен рассмотрению установки самых современных моделей, выпускаемых и устанавливаемых в этом году. Упор сделан именно на установку и схемотехнику.
Реле монтажного блока в моторном отсеке
| Обоз | Наименование | Потребители |
| К1 | Реле большой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) | Электродвигатель вентилятора системы охлаждения |
| К2 | Реле кондиционера | Электромагнитная муфта компрессора кондиционера |
| К3 | Реле малой скорости вентилятора системы охлаждения (для автомобиля с кондиционером) или реле вентилятора системы охлаждения (на автомобиле без кондиционера) | Электродвигатель вентилятора системы охлаждения (для автомобиля с кондиционером – через резистор) |
| К4 | Реле топливного насоса и катушки зажигания | Топливный насос и катушка зажигания |
| К5 | Главное реле системы управления двигателем | Датчики концентрации кислорода (цепь подогрева); датчик скорости; топливные форсунки; электромагнитный клапан продувки адсорбера; обмотки реле К1, К3, К2; ЭБУ системы управления двигателем |
| К6 | Не используется | |
| К7 | Реле противотуманных фар | Лампы противотуманных фар |
| К8 | Реле вентилятора отопителя | Электродвигатель вентилятора отопителя |
Для того чтобы заменить предохранители или реле нужно отсоединить минусовую клемму от аккумулятора.
Для доступа к предохранителям и реле в моторном отсеке отжимаем три фиксатора
Снимаем крышку монтажного блока
Неисправный предохранитель определяем по перегоревшей перемычке визуально или с помощью тестера.
Для извлечения предохранителей можно воспользоваться пинцетом, который находится на крышке блока салона (рис. 3).
Новый предохранитель или реле нужно устанавливать только после того как нашли причину его срабатывания.
Нужно определить, почему возникла перегрузка в данной цепи.
Лада Ларгус электросхема
Сегодня вряд ли можно отыскать такой двигатель, который был бы способен функционировать без электричества. Для подачи электрического питания к компонентам бортовой сети применяются аккумулятор и генератор. Даже в подвеске современного авто присутствуют потребители напряжения (к примеру, датчики «ABS»), не говоря уже о светотехнике, моторе, трансмиссии и салонном оборудовании.
И все это в себе содержит схема электрооборудования.
Электрооборудование в автомобиле Ларгус
Электросхема в автомобиле предусматривает присутствие двух глобальных категорий приборов: потребителей питающего напряжения и устройств, вырабатывающих ток.
Эти узлы связаны посредством кабельных линий, состоящих в единой бортовой сети. По такому принципу функционирует сеть в LADA Largus.
Кстати, в этом автомобиле отсутствуют минусовые провода (кромке АКБ), а роль отрицательного контакта выполняет сам кузов.
АКБ, генератор в Ларгусе
Эти устройства, как уже обозначалось, фигурируют в качестве источников питания сети. В Лада Ларгус весь комплекс электрооборудования функционирует на напряжении, равном стандартные 12 Вольт. Каждый из токоприемников посредством кабельных линий коммутирован с аккумулятором.
Это необходимо для продолжения работы автомобиля при выходе из строя генераторной установки. Первый пуск мотора возможен именно благодаря присутствию батареи. Для универсальной LADA Largus производитель применяет свинцовые АКБ, являющиеся необслуживаемыми устройствами. Они не подразумевают последующие доливки электролитической жидкости.
Если АКБ настигла полная разрядка, а подзарядить не представляется возможным, то такое изделие безоговорочно меняют.
Генератор LADA Largus обретает жизнь благодаря ременной передаче, установленной на шкивах мотора и рассматриваемого здесь узла. Выработка электричества осуществляется только в движении. В это же время происходит подзарядка батареи.

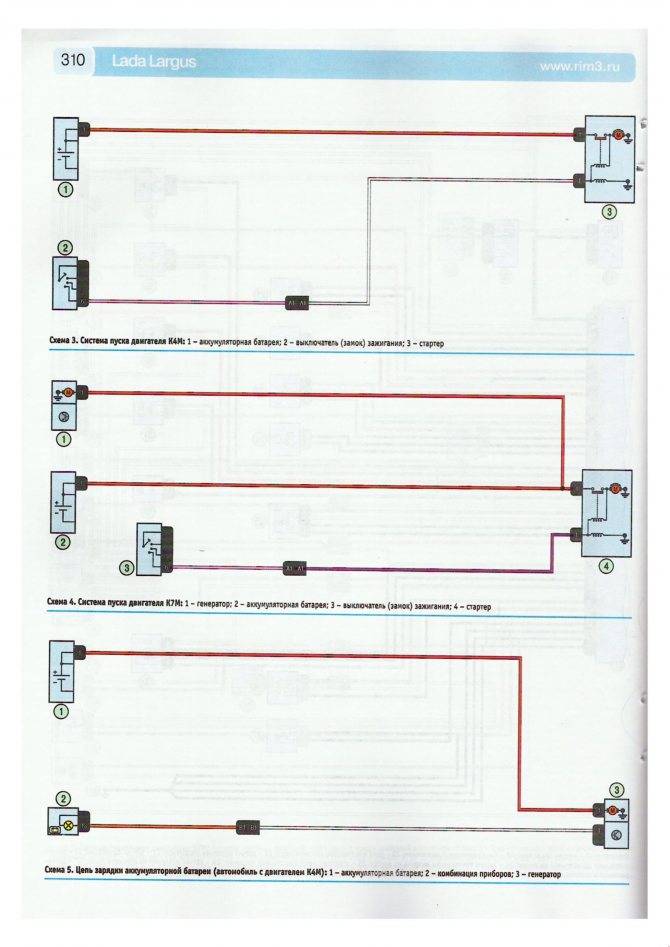

Стартер в отечественном автомобиле
Это незаменимый узел для пуска силовой установки. Питание осуществляется напрямую от АКБ.
С переводом ключа в замке зажигания в соответствующую пуску позицию происходит срабатывание втягивающего реле в стартерном узле, вал начинает вращаться и посредством шестерни приводит в движение маховик мотора. После выполненных операций по запуску силового агрегата происходит самостоятельное отключение стартера.
Руководство по ремонту Лада ларгус — Lada Largus
Руководство по ремонту и эксплуатации автомобиля Лада ларгус — Lada Largus.
Имя:
Руководство по ремонту и эксплуатации автомобиля Лада ларгус — Lada Largus.Издательство: Третий римГод выпуска: 2012Язык: РусскийФормат файла: pdfРазмер: 636,47 мб.
Скачать:
Доступ только зарегистрированным.
Описание:
Красивый иллюстрированный мануалруководство по ремонту Лады Ларгус , также руководство по техническому обслуживанию и эксплуатации Lada Largus, устройство Лада Ларгус с кузовом: универсал и фургон выпускаемого с 2012 года, установленными бензиновыми двигателями К4М 16 кл -1,6 л. и К7М 8кл — 1,6 л.
Руководство поможет всем обладателям автомобилей поддерживать машину в хорошем рабочем состоянии, с экономить на техническом обслуживании и ремонте, деньги и свое время, а работникам СТО и автосервисов это цветное иллюстрированное издание поможет в выполнении своей качественной работы.
В руководство по ремонту ВАЗ Лады Ларгус
входят более 3000 цветных фото снимков, четко отображая весь процесс диагностики и ремонта всех систем и агрегатов Lada Largus, а также ремонт ДВС Лада Ларгус, все тех. характеристики Лады Ларгус, самые распространенные неполадок и методы по их устранению от ведущих профессионалов, в пошаговом режиме.
Пособие предназначено, не только для профессиональных автосервисов с дорогим оборудование а рассчитано на простых смертных занимающихся ремонтом и техническим обслуживанием своего автомобиля ВАЗ Лада Ларгус в гаражах оборудованные под мастерские имеющие не большие навыки в этом и простой, общедоступный инструмент для этого, который можно приобрести в любом авто магазине или рынке.
Ремонт всех компонентов, многочисленных узлов и конкретных деталей ВАЗ Лады Ларгус в каждом разделе руководства по ремонту Лады Ларгус
сформированы в удобной пошаговой инструкции от простого к наиболее сложному: от элементарно простейших, но полезных начинающим, действий по самостоятельному плановому обслуживанию, необходимым регулировкам и настройкам систем и механизмов VAZ Лада Ларгус, монтажа демонтажа деталей подлежащих замене, до долговременного и тщательного ремонта вышедших из строя агрегатов, с которыми без определенных навыков и дополнительных технических знаний просто не обойтись.
В руководстве по ремонту ВАЗ Lada Largus
имеются следующие разделы: — Устройство VAZ Лады Ларгус – общий обзор сведений о модели а так же паспортные данные Lada Largus ВАЗ, приборы и панели управления автомобилем. — Предписания по эксплуатации Лада Ларгус ВАЗ – подготовка автомобиля перед выезду, пожелания для безопасности движения — Неисправности с автомобилем в дороге – методы выхода из той или иной ситуации. — Тех. обслуживание VAZ Lada Largus – полное руководство в пошаговом иллюстрированом формате. — Данные для ремонта автомобиля Лады Ларгус ВАЗ компонентов таких как, двигатель, рулевое управление, ходовая часть, тормозная система, трансмиссия – указанны все важные настройки этих систем, малый и большой ремонта машины, разборка и сборка всех важных узлов и каждого по раздельности агрегатов ВАЗ Лады Ларгус и много информации полезной для пользователя. — Кузов Лады Ларгус ВАЗ — характерные и конструктивные особенности, обоих вариантов кузовов и замена в этих кузовах, вышедших из строя элементов. — Электрооборудование Лады Ларгус ВАЗ – нахождение и удаление неисправностей в основных цепях и блоках — Электрическая схема-техника Лады Ларгус ВАЗ – упрощение автолюбителю поиск неисправностей в электрооборудовании.
В разделы мануала руководство по ремонту Лады Ларгус ВАЗ
вошли все нужные данные без который ни как не обойтись авто владельцу VAZ Lada Largus, с цветными иллюстрациями подробно описывающий весь процесс ремонта и обслуживания автомобиля в гаражных условиях в пошаговом режиме от простого к сложному.
Технические характеристики мотора
На Ладу Ларгус устанавливался двигатель производства Рено с маркировкой К4М и К7М. Этот мотор применялся на Рено Логан и других моделях французского производства. Повышенные экологические нормы позволили продавать транспортные средства в ближнее зарубежье.
Рассмотрим, основные технические характеристики мотора:
К7М
| Наименование | Показатель |
| Производитель | Рено |
| Объем | 1,6 литр (1598 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 8 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 84 л.с. |
| Расход топлива | 9,3 л/100 км |
| Диаметр цилиндра | 79,5 мм |
| Эконорма | Евро-4 |
К4М
| Наименование | Показатель |
| Производитель | Рено |
| Объем | 1,6 литр (1598 см куб) |
| Количество цилиндров | 4 |
| Количество клапанов | 16 |
| Топливо | Бензин |
| Система впрыска | Инжектор |
| Мощность | 102 л.с. |
| Расход топлива | 7,9 л/100 км |
| Диаметр цилиндра | 79,5 мм |
| Эконорма | Евро-4 |

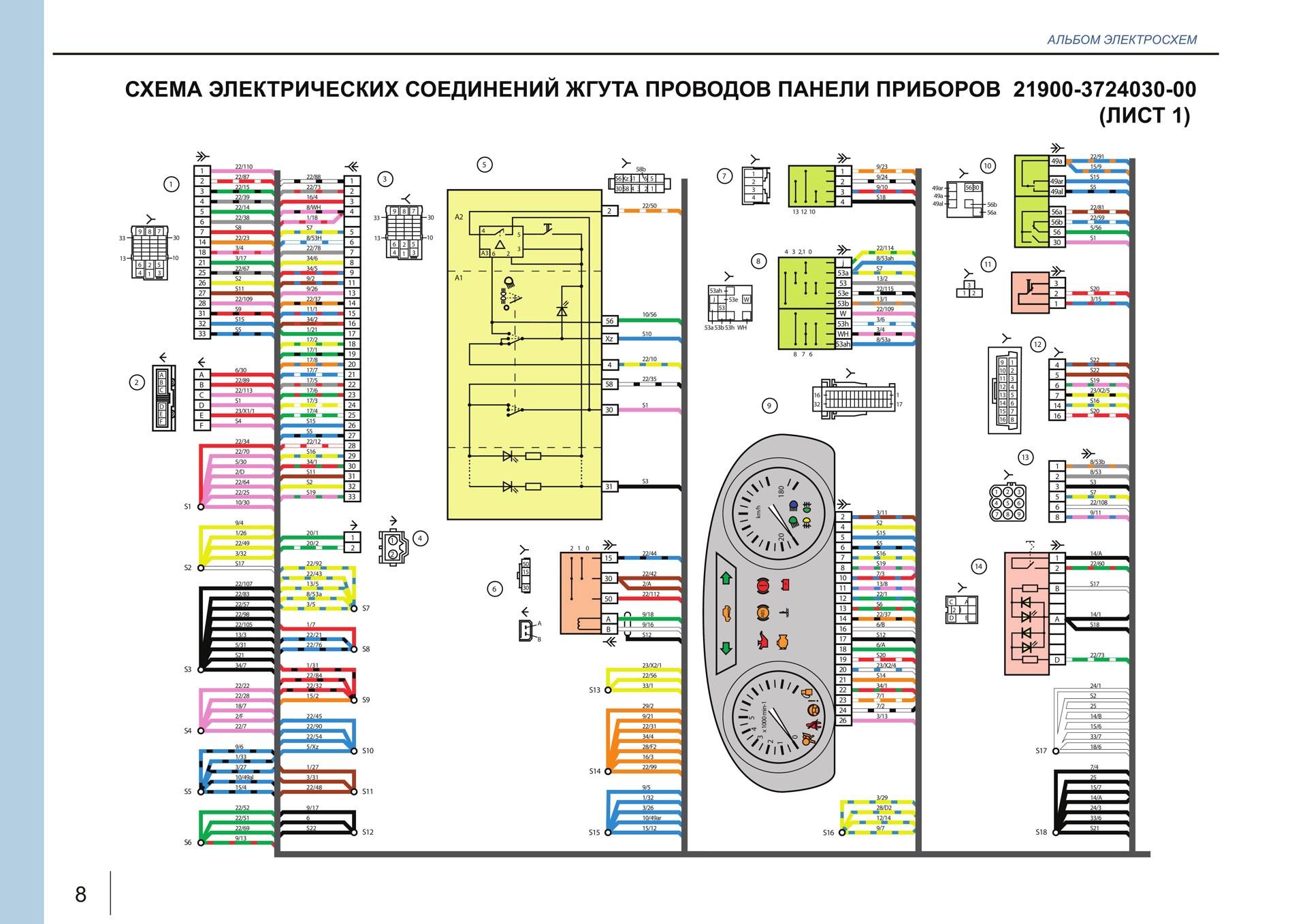

Все электрические схемы автомобиля Lada Largus
Зарядные устройства
Зарядные устройства.
Настоящий справочник содержит данные о различных зарядных устройствах. Материал систематизирован таким образом, чтобы читатель мог обеспечить грамотную эксплуатацию, применение, ремонт и даже изготовление зарядных устройств в домашних условиях. В книге также представлены принципиальные схемы и печатные платы зарядных устройств промышленного производства. Частные разработки помогут автолюбителям усовершенствовать и модернизировать уже имеющиеся промышленные приборы, изготовить один из предложенных вариантов или на базе огромного количества схемных решений собрать своё оригинальное устройство, объединив понравившиеся узлы и блоки из нескольких предложенных зарядных устройств.
Зарядные устройства
Зарядные устройства. Настоящий справочник содержит данные о различных зарядных устройствах. Материал систематизирован таким образом, чтобы читатель мог обеспечить грамотную эксплуатацию, применение, ремонт и даже изготовление зарядных устройств в домашних условиях. В книге также представлены принципиальные схемы и печатные платы зарядных устройств промышленного производства. Частные разработки помогут автолюбителям усовершенствовать и модернизировать уже имеющиеся промышленные приборы, изготовить один из предложенных вариантов или на базе огромного количества схемных решений собрать своё оригинальное устройство, объединив понравившиеся узлы и блоки из нескольких предложенных зарядных устройств.
Руководство по ремонту Лада ларгус — Lada Largus
Руководство по ремонту и эксплуатации автомобиля Лада ларгус — Lada Largus.
Имя:
Руководство по ремонту и эксплуатации автомобиля Лада ларгус — Lada Largus.Издательство: Третий римГод выпуска: 2012Язык: РусскийФормат файла: pdfРазмер: 636,47 мб.
Скачать:
Доступ только зарегистрированным.
Описание:
Красивый иллюстрированный мануалруководство по ремонту Лады Ларгус , также руководство по техническому обслуживанию и эксплуатации Lada Largus, устройство Лада Ларгус с кузовом: универсал и фургон выпускаемого с 2012 года, установленными бензиновыми двигателями К4М 16 кл -1,6 л. и К7М 8кл — 1,6 л.
Руководство поможет всем обладателям автомобилей поддерживать машину в хорошем рабочем состоянии, с экономить на техническом обслуживании и ремонте, деньги и свое время, а работникам СТО и автосервисов это цветное иллюстрированное издание поможет в выполнении своей качественной работы.
В руководство по ремонту ВАЗ Лады Ларгус
входят более 3000 цветных фото снимков, четко отображая весь процесс диагностики и ремонта всех систем и агрегатов Lada Largus, а также ремонт ДВС Лада Ларгус, все тех. характеристики Лады Ларгус, самые распространенные неполадок и методы по их устранению от ведущих профессионалов, в пошаговом режиме.
Пособие предназначено, не только для профессиональных автосервисов с дорогим оборудование а рассчитано на простых смертных занимающихся ремонтом и техническим обслуживанием своего автомобиля ВАЗ Лада Ларгус в гаражах оборудованные под мастерские имеющие не большие навыки в этом и простой, общедоступный инструмент для этого, который можно приобрести в любом авто магазине или рынке.
Ремонт всех компонентов, многочисленных узлов и конкретных деталей ВАЗ Лады Ларгус в каждом разделе руководства по ремонту Лады Ларгус
сформированы в удобной пошаговой инструкции от простого к наиболее сложному: от элементарно простейших, но полезных начинающим, действий по самостоятельному плановому обслуживанию, необходимым регулировкам и настройкам систем и механизмов VAZ Лада Ларгус, монтажа демонтажа деталей подлежащих замене, до долговременного и тщательного ремонта вышедших из строя агрегатов, с которыми без определенных навыков и дополнительных технических знаний просто не обойтись.
В руководстве по ремонту ВАЗ Lada Largus
имеются следующие разделы: — Устройство VAZ Лады Ларгус – общий обзор сведений о модели а так же паспортные данные Lada Largus ВАЗ, приборы и панели управления автомобилем. — Предписания по эксплуатации Лада Ларгус ВАЗ – подготовка автомобиля перед выезду, пожелания для безопасности движения — Неисправности с автомобилем в дороге – методы выхода из той или иной ситуации. — Тех. обслуживание VAZ Lada Largus – полное руководство в пошаговом иллюстрированом формате. — Данные для ремонта автомобиля Лады Ларгус ВАЗ компонентов таких как, двигатель, рулевое управление, ходовая часть, тормозная система, трансмиссия – указанны все важные настройки этих систем, малый и большой ремонта машины, разборка и сборка всех важных узлов и каждого по раздельности агрегатов ВАЗ Лады Ларгус и много информации полезной для пользователя. — Кузов Лады Ларгус ВАЗ — характерные и конструктивные особенности, обоих вариантов кузовов и замена в этих кузовах, вышедших из строя элементов. — Электрооборудование Лады Ларгус ВАЗ – нахождение и удаление неисправностей в основных цепях и блоках — Электрическая схема-техника Лады Ларгус ВАЗ – упрощение автолюбителю поиск неисправностей в электрооборудовании.
В разделы мануала руководство по ремонту Лады Ларгус ВАЗ
вошли все нужные данные без который ни как не обойтись авто владельцу VAZ Lada Largus, с цветными иллюстрациями подробно описывающий весь процесс ремонта и обслуживания автомобиля в гаражных условиях в пошаговом режиме от простого к сложному.
Справочник по современным автосигнализациям. (Том 1, Том 2)
Справочник по современным автосигнализациям.
Впервые в СНГ появляется многотомный справочник по установке современных автосигнализаций. Динамика развития автомобильных охранных систем очень интенсивна, постоянно появляются новые схемные решения. Поэтому представленные на рынке модели обновляются уже через год-два. А установщикам постоянно нужно быть в курсе новинок рынка автомобильных охранных систем. Эту потребность учитывают создатели данного многотомного справочника, который посвящен рассмотрению установки самых современных моделей, выпускаемых и устанавливаемых в этом году. Упор сделан именно на установку и схемотехнику.
Жгут проводов задний — снятие / установка
Снятие
1. Установить автомобиль на двухстоечный подъемник ( подъемник электрогидравлический типа П-3,2 Г грузоподъемностью 3,2 т).
2. Затормозить стояночным тормозом, выключить зажигание, поднять капот, отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10 мм).
3. Отсоединить две колодки 1 и 2 жгута проводов заднего от колодок жгута проводов панели приборов, расположенные под панелью приборов слева от водителя.
Колодки жгута проводов заднего:
- колодки жгута проводов заднего к колодкам жгута проводов панели приборов;
- колодки жгута проводов заднего к колодкам жгута проводов панели приборов.
4. Отсоединить колодку жгута проводов заднего от концевого выключателя плафона освещения салона водительской двери (внизу на левой средней стойке).
5. Отсоединить колодку жгута проводов заднего от концевого выключателя плафона освещения салона передней двери пассажира (внизу на правой средней стойке).
6. Снять обивки задних дверей.
7. Отсоединить колодку 3 жгута проводов заднего от громкоговорителя левого заднего.
Дверь левая задняя:
- замок левый задний;
- дверь левая задняя;
- колодка жгута проводов заднего к громкоговорителю левому заднему.
8. Отсоединить колодку жгута проводов заднего от замка 1 левой задней двери 2.
9. Аналогично отсоединить колодки жгута проводов заднего от громкоговорителя правого заднего и от замка правого заднего.
10. Отвернуть обивку пола кузова автомобиля с левой и правой сторон.
11. Снять заднее сиденье и обивку пола заднюю автомобиля.
12. Снять крышку люка топливного бака.

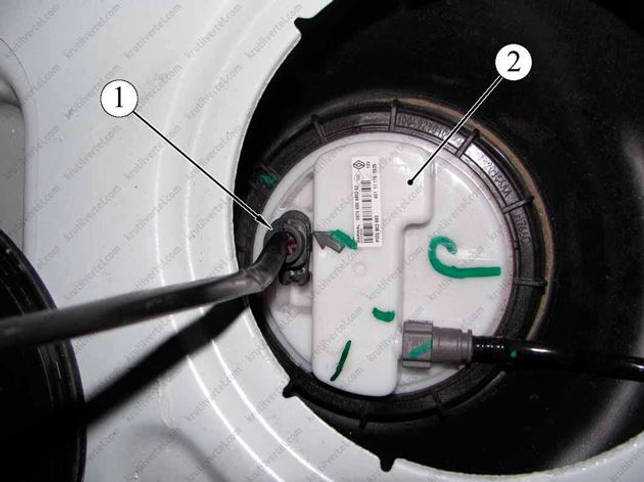

13. Отсоединить колодку 1 жгута проводов заднего от электробензонасоса.

Бак топливный:
- колодка жгута проводов заднего к электробензонасосу;
- электробензонасос.
14. Разъединить трубки омывателя стекла левой погрузочной двери.
15. Отвернуть гайку и отсоединить клемму 3 провода «массы» фонаря заднего левого (головка сменная 10, вороток).
Жгут проводов
- жгут проводов задний;
- трубка омывателя стекла левой погрузочной двери;
- клемма провода «массы» фонаря заднего левого;
- колодка жгута проводов заднего к колодке жгута проводов левой погрузочной двери;
- колодка жгута проводов заднего к плафону освещения багажника.
16. Отсоединить колодку 4 жгута проводов заднего от колодки жгута проводов левой погрузочной двери.
17. Отсоединить колодку 5 жгута проводов заднего от плафона освещения багажника.
18. Отвернуть гайку и отсоединить клемму провода «массы» фонаря заднего правого (головка сменная 10, вороток).
19. Отсоединить колодку 3 жгута проводов заднего от концевого выключателя 2 левой погрузочной двери.
Выключатель левой погрузочной двери:
- кузов автомобиля;
- концевой выключатель левой погрузочной двери;
- колодка жгута проводов заднего.
20. Отсоединить два фиксатора 1 (отвертка плоская).
Отсоединение жгута проводов от датчика скорости заднего:
- фиксатор;
- гайка крепления;
- жгут проводов датчика скорости заднего;
- кожух защитный жгута проводов датчика скорости заднего.
21. Отвернуть две гайки 2 крепления кожуха защитного жгута проводов датчика скорости заднего от кузова автомобиля (головка сменная 13, вороток, удлинитель).
22. Отсоединить колодку 1 жгута проводов заднего от колодки 2 жгута проводов датчика скорости заднего левого.
Датчик скорости задний левый:
- колодка жгута проводов заднего;
- колодка жгута проводов датчика скорости заднего левого.
23. Аналогично отсоединить колодку жгута проводов заднего от датчика скорости заднего правого.
24. Снять жгут проводов задний.
Установка
Установку жгута проводов заднего выполнять в порядке обратном снятию.
При этом момент затяжки гаек крепления клемм проводов «массы» жгута проводов заднего 8 Н·м (0,8 кгс·м) (головка сменная 10, вороток, ключ динамометрический).
