Система электронной противоугонной блокировки запуска двигателя Рено Логан Сандеро (Renault Sandero Logan): устройство

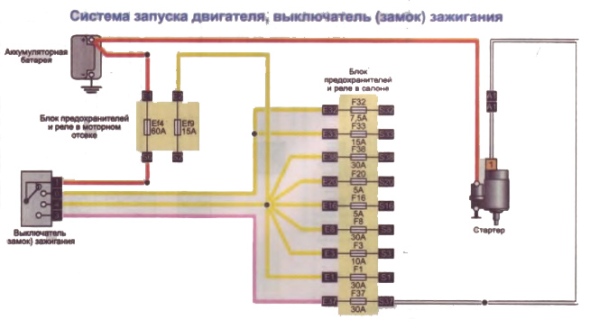

Как самому установить кнопку вместо замка зажигания с алиэкспресс

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

четырехконтактные реле;
соединительные провода;
диод;
собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы

На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы

Статья по теме: Почему перестал работать парктроник (причины, диагностика, ремонт)

Алгоритм монтажа предполагает следующие действия:

плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
разрешающий « » реле также подключается к АКБ;
минусовой вывод монтируется на массу авто;
управляющие контакты нагрузочного реле подключаются к 12V;
управляющий минусовой вывод подключается к соответствующему выводу кнопки;
разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что делать, если не устраивает работа штатного иммобилайзера на Логан и других моделях Рено?

Штатная противоугонная система автомобилей Рено

На некоторых моделях Рено противоугонная сигнализация устанавливается на заводе. Дистанционно можно включить и отключить сигнализацию, есть функция открытия багажника на расстоянии, центральный замок.

Ииммобилайзер с ключом управления

Иммобилайзер и место его расположения

На Рено Логан установлен электронный иммобилайзер. Его задача – блокировать двигатель, если автомобиль пытается завести посторонний человек. Устройство отзывается только на конкретный ключ. Если попытаться завести машину другим ключом, будет заблокирован руль и система впрыска. Завести машину можно будет лишь ключом с необходимым кодом.

Чип иммобилайзера находится в ключе. Достать его без повреждения ключа невозможно. Поэтому желательно иметь 2 чипа. Расположение иммобилайзера можно определить по инструкции, которая прилагается к автомобилю (автор видео – 100video Inc).

Почему не работает центральный замок?

Прежде чем приступать к ремонту замка, следует выполнить диагностику для выявления неисправностей, это сэкономит время.

ЦЗ должен работать независимо от того, включено или нет зажигание, работает или нет мотор

Важно, чтобы было обеспечено питание от бортовой сети. Если установлена автосигнализация, то при неработающем ЦЗ следует проверить ее исправность

В первую очередь проверяется пульт управления.

Если он не работает, то следует проверить батарейки, возможно, что они разрядились. Если с помощью ключа все двери открываются и закрываются, то неисправность следует искать в электрических и управляющих цепях охранной системы.

Как активировать и отключить иммо?

Чтобы активировать иммо, нужно руководствоваться точками подключения автосигнализации. Если наблюдаются неисправности иммобилайзера, а на панели приборов появляется значок неисправности, то можно попытаться восстановить работоспособность путем отключения и подключения. Возможно окисление контактов. В этом случае их необходимо зачистить.

Если возникли проблемы с иммо и нужно отменить блокировку двигателя, то проблему можно решить вводом аварийного кода, который отменяет блокировку. Вводиться код с помощью кнопок ввода кода.

После отключения блокировки красная лампочка гаснет.

Кроме штатного иммобилайзера можно установить вторую сигнализацию. Установка сигнализации на Рено Логан не вызывает трудностей, поэтому может быть смонтирована своими руками. Точки подключения сигнализации Рено Сандеро и на Рено Дастер, аналогичны, как и для других моделей Рено.

Подключение и установка автосигнализации на Renault Logan

В Renault Logan первого поколения отсутствует can шина (есть только lin). Поэтому все подключения выполняем по аналогу.

Подключить массу можно в штатное место за щитком приборов.

Подключение массы

В жгуте чёрного разъёма щитка приборов подключить концевик стояночного тормоза и тахометр.

Ручник (-) – серый, тахометр – бежевый

Возможно, придётся в разрыв провода ручника поставить диод и выполнить подключение согласно нижеприведённому рисунку.

Подключение стояночного тормоза с использованием диода

В жгуте серого разъёма щитка приборов подключить концевики всех дверей.

Концевик дверей (-) – зелёный, pin 12

Для подключения к концевику применяем нижеследующую схему подключения с использованием диодов.

Подключение концевиков дверей с использованием диодов

Подключиться к концевикам дверей можно и на BCM, расположенном слева от рулевой колонки.

Сигналы с концевиков дверей и багажника находятся на проводах в пинах 30 и 40 зелёной вставки чёрного 40-контактного разъёма BCM.

Концевики дверей и багажника – pin 30 и pin 40

Может быть и такое, что в авто отсутствуют концевики всех пассажирских дверей (или только задних дверей). Тогда необходимо установить дополнительные датчики. Возможна установка как оригинального концевика так и не оригинального.

Не оригинальный датчик двери в стойке

Открытие и закрытие центрального замка осуществляется подключением к кнопке управления цз на центральной панели. Управление отрицательным импульсом.

Запирание цз – оранжевый или белый, отпирание цз – розовый или коричневый

Также к управляющим проводам центрального замка можно подключиться в пинах 17 (закрытие) и 8 (открытие) в коричневой вставке чёрного 40-контактного разъёма BCM.

Управлять центральным замком на Renault Logan можно и по силовым проводам электроприводов. В это случае автосигнализацию следует подключить «в разрыв» к оранжевому проводу контакта 4 (открытие ЦЗ) и к розовому проводу контакта 2 (закрытие ЦЗ). Провода расположены в черной вставке белого 15-контактного разъема BCM. Подключение осуществлять по схеме 1. Данный вариант соответствует управлению непосредственно штатными активаторами.

Подключение к цз на блоке BCM – по силе в разрыв или по минусу

Схема 3. Подключение ЦЗ по силе на примере сигнализации Scher-Khan

Световая сигнализация подключается к кнопке аварийной сигнализации на центральной панели, коричневый провод. Управление потенциальное отрицательным потенциалом, то есть минус на кнопке – повороты мигают, минуса нет – не мигают.

Аварийка (-) – коричневый на кнопке аварийки

Управление поворотами можно осуществить и по силе, подключившись к проводам на BCM.

Повороты (+) на BCM – бежевый и белый

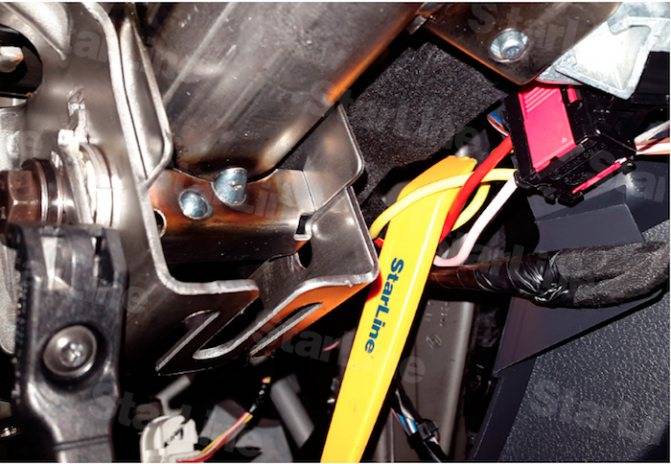

Подключение к силовым проводам для осуществления автозапуска удобно производить за приборной панелью.

+12 – красный, зажигание – жёлтый толстый, асс – жёлтый тонкий, стартер – розовый

Контроль педали тормоза подключаем на разъеме педали.

Тормоз (+) – оранжевый на разъёме педали

Блокировку бензонасоса можно осуществить в водительском пороге.

Бензонасос – белый

Дополнительную блокировку (бензонасос и модуль зажигания) можно осуществить под капотом в блоке реле и предохранителей.

Реле бензонасоса и модуля зажигания

Блокировка – светлый бежевый

Стандартный комплект поставки

Комплект поставки универсального приспособления для обустройства транспортного средства кнопкой запуска/остановки двигателя состоит из:

Данный комплект предназначен для установки практически на все модели как отечественных, так и импортных автомобилей. Цена на сегодняшний день (в зависимости от производителя) составляет 1500÷4500 рублей.

Для информации! Для дезактивации иммобилайзера достаточно поднести брелок-метку к сканеру на расстояние 2÷5 см. После этого прозвучит звуковой сигнал, информирующий о том, что устройство готово к работе. Через 15÷20 секунд после остановки двигателя модуль управления автоматически переводит приспособление в режим охраны.

Отключение иммобилайзера Renault / Dacia Logan 8 Valve

На антенну, расположенную на замке зажигания приходит три провода — масса, питание и провод приемо-передачи. На последнем может быть не понятно выраженный сигнал при просмотре осциллографом.

Например реле ЦЗ в некоторых может отсутствовать, или например реле обогрева зеркал заднего вида. Соединить и заизолировать. Теперь можно заменить блок контроля, но его стоимость довольно высока, поэтому проще будет его перепрограммировать.

Для перепрограммирования ЭБУ понадобится его снять. После подключить ПАК загрузчик-программатор. Копии считанной прошивки необходимо сохранить на компьютере. Установить все на места и завестись.

Эти манипуляции не подойдут для неподготовленных людей.

В крайнем случае можно полностью выключить систему защиты Renault от угона. Риски возрастают, но, по крайней мере, появится возможность ездить на своем авто. Еще один вариант принцип работы иммобилайзера рено логан проблемы Рено Логана — обращение к народным умельцам: Предпочтительнее не вариант работы с незнакомыми людьми за денежное вознаграждение, а сотрудничество с обитателями тематических форумов.

Как отключить иммобилайзер на Рено Логан

На специальных форумах принцип работы иммобилайзера рено логан Рено Логан обитает ряд пользователей, которые помогут отключить иммо. Для этого, правда, придется пообщаться, установить доверие. Это более сложный путь, но вероятность наткнутся на недобросовестных людей значительно меньше и тогда можно будет отключить устройство без проблем. Причины поломок Помимо банальной потери ключа, проблемы с иммобизайзером Рено Логан возникают и по другим причинам.

Иммобилайзер Логан

Например, после подтопления авто. Электроника вообще плохо дружит с водой, иммо не исключение. Известны случаи, когда он выходил из строя после сильного дождя.

В некоторых случаях плохая работа устройства связана с разряженным аккумулятором. Особенно часто такие случаи бывают при низких температурах. Но при желании его можно отключить, извлечь системный блок и поставить новый иммобилайзер, функциональный ряд которого будет шире. Где размещается иммобилайзер в машинах renault и как его установить на рено логан Иммобилайзера reno klio, логан года выпуска и других моделей renault размещаются в салоне транспортного средства. Самые используемые места для установки основного блока принцип работы иммобилайзера рено логан являются следующими: Основной блок необходимо грамотно и аккуратно замаскировать, а его спиральную антенну аккуратно обмотать вокруг замка зажигания.

Реле блокировки устанавливаются на те системы и детали, которые приводят машину в движение, если принцип работы иммобилайзера рено логан устанавливается специальный считыватель кодов.

Отключение иммобилайзера на Рено Логан: пошаговая инструкция

Ключ постоянно должен находиться возле владельца reno klio, логан или другого года выпуска, чтобы он без проблем смог осуществить авторизацию. В салоне автомобиля устанавливается светодиодная лампочка.

Принцип установки иммобилайзера на автомобили reno следующий: По такому принципу производится подключения иммобилайзера не только для рено логан, klio года, а и других автомобилей компании renault. Но каждый иммобилайзер, который имеет совместимость с рено, обладает своими, отличительными особенностями.

Чтобы правильно принцип работы иммобилайзера рено логан или установить систему, водитель должен руководствоваться инструкцией по установке и эксплуатации. О поломках иммобилайзера на рено сигнализирует мигающая лампочка и тогда его необходимо отключать, ремонтировать или заменять полностью.

Если злоумышленнику удастся найти провода системы принцип работы иммобилайзера рено логан оборвать их, то автомобиль все одно останется без движения. Иммобилайзер защищает рено более надежно, чем сигнализация и стоит при этом дешевле.

Skoda yeti

В случае с чешской маркой Skoda автономный стояночный отопитель с дистанционным управлением в качестве дополнительного оборудования можно получить, купив Октавию (в комплектациях Ambition и Style) или кроссовер Йети. В первом случае устройство обойдется в дополнительные 46 100 рублей, во втором — в 49 900 рублей.

Это касается как бензиновых, так и дизельных моторов. Самыми бюджетными и теплыми для покупателя будут Octavia в исполнении Ambition с мотором 1.6 (110 л.с.) с ручной коробкой передач за 1 106 600 рублей и Yeti с аналогичным силовыми агрегатом за 1 127 400 рублей. Примерно столько же будет стоить аналогичный отопитель для Volkswagen Golf и Tiguan, только сами машины уже подороже.

У премиальных марок автономный отопитель салона вообще не проблема. К примеру, систему установят за доплату в 117 тысяч рублей на компактный Mercedes-Benz A-класса, и за 137 тысяч — на роскошный S-класс. В случае с другими премиум-брендами ситуация схожая.

Двери, центральный замок, стеклоподъемники Renault Logan, Sandero

Двери, центральный замок

Для блокировки замков всех дверей снаружи автомобиля поворачиваем ключ в личинке замка водительской двери по часовой стрелки, для разблокировки – против часовой стрелки. При повороте ключа в личинке замка передней пассажирской двери и двери багажного отделения (Sandero, Sandero Stepway) блокируется (разблокируется) замок только этой двери. Блокировать и разблокировать замки всех дверей можно также с помощью пульта дистанционного управления рабочего ключа (см. «Ключи к автомобилю»).

Водительская дверь:

1 – кнопка блокировки замка двери;

2 – подлокотник;

3 – внутренняя ручка

Изнутри автомобиля замки всех боковых дверей и двери багажного отделения (Sandero, Sandero Stepway) можно заблокировать нажатием на верхнюю часть клавиши выключателя центрального замка, расположенного в центральной части панели приборов (см. «Выключатели»).

При нажатии на нижнюю часть клавиши замки всех дверей отпираются. Замок передней двери можно заблокировать, утопив кнопку блокировки замка двери.

Блокировать и разблокировать замок передней двери можно только, когда дверь закрыта.

Задняя дверь:

1 – кнопка блокировки замка двери;

2 – внутренняя ручка;

3 – подлокотник;

4 – ручка стеклоподъемника

Замок задней двери можно заблокировать, утопив кнопку блокировки замка, как на открытой, так и на закрытой двери.

В задних дверях предусмотрена дополнительная блокировка замков, которую можно применить при езде с детьми или в других случаях, когда обычной блокировкой нельзя обеспечить достаточную защиту от нежелательного открывания дверей.

Для этого на торцах задних дверей (над замками) расположены рычаги дополнительной блокировки замков.

Для блокировки внутренней ручки задней двери перемещаем рычаг в сторону наружной панели двери.
В этом случае заднюю дверь можно открыть только снаружи при поднятой кнопке блокировки замка.

Для отключения блокировки возвращаем рычаг в прежнее положение.

Для разблокировки замка двери багажного отделения (Sandero, Sandero Stepway)…

…поворачиваем ключ в замке против часовой стрелки.

Нажав на кнопку замка…

…поднимаем дверь багажного отделения.

Стеклоподъемники дверей

Автомобиль комплектуется электростеклоподъемниками передних дверей и механическими стеклоподъемниками задних дверей. В вариантном исполнении на него могут быть установлены электростеклоподъемники задних дверей.

Электростеклоподъемниками передних дверей можно управлять с помощью выключателей, расположенных на центральной части панели приборов (см. «Выключатели»).

Электростеклоподъемниками задних дверей можно управлять с помощью выключателей, расположенных в задней части облицовки туннеля пола (см. «Выключатели»).

Управление электростеклоподъемниками дверей с помощью клавиш выключателей возможно только при включенном зажигании (ключ в замке зажигания – в положении «М»).

Видео по теме “Двери, центральный замок Рено Логан, Сандеро”

Как закрыть Рено Логан 2 ???

Ремонт электропривода двери Рено Меган

Ремонт замка двери Renault Laguna II

Иммобилайзер Логан

Как отключить иммобилайзер на рено Comment désactiver l’antidémarrage sur Renault

Точки подключения сигнализации Для проведения работ следует приготовить следующие материалы инструменты: Обратиться в специализированную мастерскую, где решат все проблемы с иммобилайзером логан, в том отключение иммобилайзера рено на выезде к месту стоянки автомобиля.

Поэтому простого способа выключить ее не существует.

Доступ к иммобилайзеру возможен при снятии декоративной решетки отопителя в средней части приборной панели http: На специальных форумах владельцев Рено Логан обитает ряд пользователей, которые отключение иммобилайзера рено отключить иммо.

Принцип работы устройства

Вводиться код с помощью кнопок ввода кода. Аварийный код, отменяющий блокировку, должен вводиться лишь при включенной системе. После отключения блокировки красная лампочка гаснет. Инструкция по установке сигнализации Кроме штатного иммобилайзера можно установить вторую сигнализацию.

Установка сигнализации на Рено Логан не вызывает трудностей, поэтому может быть смонтирована своими руками. Точки подключения сигнализации Рено Сандеро и на Рено Дастер, аналогичны, как и для других моделей Рено.

Инструкция 1 Перед тем как приступить к отключению иммобилайзера, внимательно изучите конструктивные особенности этого устройства. Как правило, стандартный иммобилайзер на БМВ состоит из трех основных компонентов: Так вот, именно электромагнитное реле производит разрыв электропроводки при несанкционированном проникновении. Этот скрытый выключатель может быть отключен либо физически, либо путем перерезывания провода, идущего от блока управления двигателя к иммобилайзеру.

Такие изменения, как правило, не затрагивают общую работу автотранспортного средства, а лишь той стороны, которая касается включения автодвигателя. Другими словами, чтобы отключить иммобилайзер, наберите этот код. Доступ к контрольному блоку можно получить из салона.

Находится он за консолью, примерно на уровне магнитолы. С контрольного блока нужно снять разъем.

Как правильно обойти иммо на Калине?

На нём должно быть 20 контактов. С разъёма срезать девятый и восемнадцатый провода. Соединить и заизолировать их.

Теперь можно заменить блок контроля, но его стоимость довольно высока, поэтому проще будет его перепрограммировать. Для перепрограммирования ЭБУ понадобится его снять. Копии считанной прошивки необходимо сохранить на компьютере.

Назначение его одно — проверить ключ в замке зажигания и разрешить запуск двигателя, если это свой ключ и не разрешить, если это чужой ключ. Как выглядит иммобилайзер Логан? Функцию проверки и чтения ключа выполняет блок UCH. Это небольшая черная пластиковая коробка с двумя разъемами — черным и белым.

Где расположен иммобилайзер Логан? Блок иммобилайзера находится примерно на уровне левой ноги водителя. Иммобилайзер — надежная система, обеспечивающая хорошую защиту от угона.

Поэтому простого способа выключить ее не существует. Но порой такой возможности просто нет из-за удаленного расположения сервиса.

К тому же процедура разблокирования иммобилайзера отличается высокой стоимостью, и бывает, что достаточного количества денег просто нет. Принцип работы устройства Вокруг замка зажигания Рено располагается спиральная антенна устройства.

Что такое иммобилайзер Логан?

Антенна считывает информацию с метки и передает ее в контрольный блок. В нем код сравнивается с эталонным, и если происходит совпадение, значит машина заводится.

В противном случае контрольный блок подает команду отключить питание на блокирующее устройство, которое разрывает электронные цепи. В результате чего полностью завести автомобиль не получится.

Иммобилайзер Renault Kango, Clio, Twingo, Master, Megane, Laguna

Иммобилайзер RENAULT. Отключить иммобилайзер. Чип ключ.

Отключить иммобилайзер Renault Logan, Kango, Clio, Sandero, Simbol

На автомобилях рено бывают случаи, когда штатный иммобилайзер выходит из строя и не поддаётся ремонту.

Покупка иммобилайзера на разборке снятого с другого автомобиля влечет за собой дополнительные проблемы такие, как адаптация блока управления двигателем к новому иммобилайзеру и привязка чип ключа.

На некоторых автомобилях Рено можно отключить иммобилайзер в блоке управления двигателем.

EMS3132 immo off 3000р.

Если у вас есть возможность прочитать и записать прошивку, мы можем её отредактировать и отправить по электронной почте.

Блок управления двигателем SIEMENS SIRIUS-32, SIRIUS-34.Отключить иммобилайзер SIRIUS 32-3000р.SIRIUS 34-4000р.В стоимость входит подключение и проверка блока на столе!

Блок управления двигателем SIEMENS. S113725201 B, S115300120 B.Если номер блока здесь не укакзан, то вы можете связаться с нами по телефону.С обратной стороны залит резиновым компаундом.Отключить иммобилайзер 3000р.В стоимость входит подключение и проверка блока на столе!

Блок управления двигателем SAGEM SAFIR-2 с 55-ти штырьковым разъёмом.Устанавливался на автомобилях рено TWINGO и CLIO 1.2L c двигателем D7F.Отключить иммобилайзер 3000р.В стоимость входит подключение и проверка блока на столе!

Блок управления двигателем EMS3132 устанавливается на рено KANGO, LOGAN, SANDERO, LADA LARGUS c объёмом двигателя 1,4L-1,6L.Отключение иммобилайзера 3000р. В стоимость входит подключение и проверка блока на столе!

Штатный иммобилайзер Renault Kango, Clio, Twingo, Master, Laguna.

Владельцы автомобилей Renault Kango Clio Twingo Master часто сталкиваются с проблемами запуска двигателя. Штатный иммобилайзер перестаёт распознавать чип-ключ. Дело в 90% случаев в самом чип-ключе.

Если штатный иммобилайзер перестаёт распознавать чип-ключ время от времени, то самое время сделать копию электронной части ключа зажигания, пока он ещё хоть как-то распознаётся системой.

Если чип-ключ перестал распознаваться совсем, то, как правило, он умер безвозвратно. В таком случае данные ключа можно восстановить по данным штатного иммобилайзера.

Если автомобиль престал заводиться и вы не успели скопировать данные ключа, то вы можете самостоятельно снять штатный иммобилайзер.

На Рено Канго штатный иммобилайзер находится за приборной панелью. Если снять панель приборов, то внизу слева можно увидеть чёрную коробку с синим разъёмом на ней. Снимать саму эту коробочку очень неудобно, но достаточно вытащить её содержимое сняв торцевую панель. После снятия торцевой панели можно с небольшими затруднениями вытащить печатную плату.

Причины поломок

Помимо банальной потери ключа, проблемы с иммобизайзером Рено Логан возникают и по другим причинам, например, после подтопления авто. Электроника вообще плохо дружит с водой, иммо — не исключение. Известны случаи, когда он выходил из строя после сильного дождя. В некоторых ситуациях плохая работа устройства связана с разряженным аккумулятором.

Особенно часто такие случаи возникают при низких температурах. Слабый заряд аккумулятора не подаёт нужное напряжение на спиральную антенну устройства, расположенную вокруг замка зажигания — не образуется ток в метке на ключе, и считывание становится невозможным. Ещё одна распространённая причина ненадлежащего функционирования иммо — конфликт с внештатной сигнализацией из-за её непрофессиональной установки.

Установка сигнализации на рено логан — разбор салона

Разбираем салон Logan по нижеприведённым рисункам.

Крепление облицовки рулевого вала

Снятие верхней части кожуха рулевого вала

Демонтаж левой накладки

Демонтаж центральной консоли

Снятие накладки справа от щитка приборов (крепление на защёлках)

Снятие декоративной накладки щитка приборов (крепление на двух саморезах и защёлках).

Отвернуть четыре самореза крепления щитка приборов

Снимаем декоративную защиту под торпедой. Ее крепление — 5 пистонов «елочка».

Снимаем декоративную защиту под торпедой — слева клипса

Снимаем декоративную защиту под торпедой — справа клипса

Снимаем декоративную защиту под торпедой — по центру 3 клипсы

Откручиваем саморез и снимаем блок BCM
