При самодиагностике на дисплей могут быть выведены четырехзначные коды ошибок. Их расшифровка:
P3500 Цепь системы электронной противоугонной блокировки запуска двигателя P3501 Ошибка связи с климатом P3502 Ошибка связи с BVA (круиз) P3503 Ошибка связи с ABS P3504 Цепь датчика давления хладагента P3505 Ошибка топливной системы P3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу P3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу P3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 P3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 P3511 Цепь управления реле исполнительных устройств замкнута на массу P3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat P3517 Цепь сигнальной лампы бортовой системы диагностики P3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat P3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу P3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана P3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости P3522 Цепь регулирования холостого хода замкнута на +bat P3523 Цепь электронной педали обрыв P3524 Цепь электронной педали замыкание На +12 Вольт P3525 Цепь электронной педали замыкание на массу P3526 Цепь электронной педали неисправность P3527 Цепь управления климат обрыв P3528 Цепь управления климат замыкание На +12 Вольт P3529 Цепь управления климат замыкание на массу P3530 Цепь управления климат неисправность 3500 Цепь системы электронной противоугонной блокировки запуска двигателя 3501 Ошибка связи с климатом 3502 Ошибка связи с BVA (круиз) 3503 Ошибка связи с ABS 3504 Цепь датчика давления хладагента 3505 Ошибка топливной системы 3506 Цепь катушки зажигания цилиндров №1 и №4 замкнута на массу 3507 Цепь катушек зажигания цилиндров №2 и №3 замкнута на массу 3508 Ошибка Цепь катушки зажигания цилиндров №1 и №4 3509 Ошибка Цепь катушек зажигания цилиндров №2 и №3 3511 Цепь управления реле исполнительных устройств замкнута на массу 3515 Цепь электромагнитного клапана продувки адсорбера замкнута на +bat 3517 Цепь сигнальной лампы бортовой системы диагностики 3518 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на +bat 3519 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости замкнута на массу 3520 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости оборвана 3521 Цепь сигнальной лампы аварийной температуры охлаждающей жидкости 3522 Цепь регулирования холостого хода замкнута на +bat 3523 Цепь электронной педали обрыв 3524 Цепь электронной педали замыкание На +12 Вольт 3525 Цепь электронной педали замыкание на массу 3526 Цепь электронной педали неисправность 3527 Цепь управления климат обрыв 3528 Цепь управления климат замыкание На +12 Вольт 3529 Цепь управления климат замыкание на массу 3530 Цепь управления климат неисправность
Для выхода из режима самотестирования следует нажать штырь-кнопку на приборном щитке.
Панель приборов Дастер
В салоне Renault Duster оснащен множеством электронных помощников. Работа электроники отображается через специальные датчики. С помощью индикаторов на панели приборов водителю предоставляется информация для ознакомления.
Панель приборов состоит из тахометра и спидометра между которыми располагается борткомпьютер с отображением информации о расходе топлива, температуре ОЖ. Под экраном бортжурнала дисплей с пиктограммами, которые обозначают различные процессы Renault Duster.
У начинающих владельцев много приборов и лампочек с непонятными надписями вызывают недоумение. Для понимания процессов работы электроники необходимо знать обозначения пиктограмм на панели задач. Это помогает вовремя обнаружить критическую ситуацию и предотвратить поломку.
Индикаторы на панели приборов отличаются цветом. При загорании красной лампочки появляется напоминание о важных и серьезных неисправностях автомобиля. Желтый цвет сообщает о необходимости ремонта запчасти или проведении ТО. Синий и зеленый индикаторы информирует о нормальном функционале машины.
7 секретов, о которых молчит ваш Дастер
Порой владея автомобилем, мы даже не догадываемся о скрытых возможностях нашего четырехколесного друга. Вот и с Дастером такая же ситуация, и в этой статье я расскажу о тех секретах, о которых вы возможно еще не знали.
Что можно сделать самостоятельно
Купив Renault Duster многие начинают фаршировать его различными прибамбасами: задний парковочный радар, камера заднего вида (КЗВ), видео-регистратор, защита узлов под днищем внедорожника и т.п. При этом многие не подозревают о том, что уже установлено в их машине. Что же входит штатно в комплектацию Дастера?
1. Каждой вещи свое место
Заехав первый раз на заправку на своем новом Рено Дастере, я не сразу сообразил куда можно приспособить крышку от бензобака, когда вставляешь пистолет бензоколонки. Пришлось положить крышку в карман и пойти расплачиваться с кассиром за бензин. И только потом мы догадались, что на люке бензобака есть специальный крючок, на который вешается крышка бензобака, вот так:
2. Тайничок
Автопроизводитель Renault позаботился и разместил в Дастере комплект запасных предохранителей на случай поломки в дороге. Там же находится пинцет для удобства установки предохранителей. Но где искать этот комплект? Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери:
3. Убрать лишнее
Если вам не нужны подголовники, вы можете их легко снять. Для этого нужно всего лишь нажать две кнопочки и вытянуть подголовник вверх.
4. Как спрятаться от солнца
Солнцезащитный козырек можно использовать не только на лобовом, но и на боковых стеклах. Просто потяните на себя за край козырька, высвобождая его из фиксатора и поверните на боковое стекло. Теперь солнце не будет вам досаждать сбоку.
5. Детский замок
Не каждый догадывается, что металлические рычажки в торце задних дверей – это полезная функция блокировки от детей. Нажмите этот рычажок и ребенок не сможет открыть дверь изнутри, а снаружи вы откроете ее как обычно.
6. Подстраиваем руль Дастера под себя
Руль на Рено Дастере можно регулировать по высоте, правда имеется всего 2 положения, но это лучше чем совсем ничего. Кнопка регулировки руля находится снизу рулевой колонки.
7. Усиливаем безопасность
В Дастере есть функция автозакрывания дверей при начале движения при скорости свыше 10 км/ч. Про эту возможность практически нигде не говорится, я сам узнал об этом только через 1 год владения машинкой. Эта дополнительная функция присутствует практически на всех японских автомобилях. Чтобы включить эту функцию на Dustere проделываем следующее:
Кнопка центрального замка Рено Дастер расположена здесь
Нажать левую часть кнопки с красным автомобильчиком и держать до звукового сигнала
- включаем зажигание
- нажимаем кнопку центрального замка и удерживаем ее не менее 5 секунд до звукового сигнала.
Всё! Теперь при начале движения и скорости свыше 10 км/ч сработает центральный замок и закроет все двери. Чтобы отключить эту функцию, проделываем заново теже действия.
Надеюсь эта информация была для вас полезной и сможете воспользоваться этими советами в нужный момент.
Еще статьи про Рено Дастер:
Отличная инструкция. Почему-то об этих возможностях у официальных дилеров мало кто рассказывает, вот и узнаешь только через год, случайно.
Вот это да, век живи век учись, что называется) Сколько раз видела этот крючок на крышке бензобака, но даже в голову не приходило, что он там не просто так. Про комплект запасных предохранителей мне в салоне сказали при покупке, слава богу) Про козырьки и подголовники сама догадалась) Хорошо, что производители придумывают такие вещи для удобства клиентов. Мелочь, а приятно)
Да про все кроме предохранителей в инструкции написано господа
Да, может это и есть в инструкции, но на своем опыте скажу, что 2 года владею Дастером, а об этих секретиках узнал не из инструкции, а здесь в интернете. Думаю и большинство автовладельцев аналогично.
Про те секреты, в которых говорится в статье, наверняка уже знают все владельцы дастеров. Я в первый же день всё это узнал, потому что излазил весь автомобиль во время покупки, да и менеджер не молчал, показывал достоинства. Вообще дастер — это лучший вариант цена-качество. Не без недостатков, конечно. Основной недостаток — довольно высокая стоимость обслуживания, но это уже от жадности диллеров зависит.
Рено Дастер, возможно, хороший автомобиль. Секреты, о которых указано в статье, есть в каждой машине. Ими очень удобно пользоваться и о них знает каждый мало мальски опытный пользователь. А вообще, мне нравится салон, в управлении он так же достаточно послушный и девушкам отлично подходит. Компактный автомобиль для передвижения по городским дорогам.
голоса
Рейтинг статьи
Другие индикаторы, свидетельствующие о поломках
В комбинации приборов автомобиля предусмотрены световые индикаторы, предупреждающие о неисправных системах. Одновременно проблема может фиксироваться контроллерами, код ошибки считывается при самодиагностике или тестовым прибором. Часть неисправностей, отображаемых лампами, не препятствует продолжению движения. Расположение контрольных индикаторов зависит от поколения машины.
Цветовые обозначения
Для отображения неисправностей используются индикаторы:
- красного цвета (дальнейшая эксплуатация автомобиля запрещена или нежелательна);
- оранжевого цвета (допускается передвижение в зону ремонта).
Диагностика неисправностей
Включение красного силуэта автомобиля с открытыми дверями указывает на их неплотное запирание. Стоит проверить и крышку багажника. Проблема возникает в случае повреждения или замыкания датчиков (замки дверей при этом заперты). Для устранения ошибки следует плотно закрыть крышки или убедиться в исправности концевого переключателя. Оранжевый сигнализатор подушек безопасности должен включиться на несколько секунд после активации зажигания. Постоянное горение индикатора указывает на проблемы с подушками или блоком управления.
Включение красных ламп зарядки батареи, аварийного давления масла, перегрева, низкого уровня тормозной жидкости или некорректной работы гидравлического блока ABS указывает на необходимость остановки и выключения силового агрегата. Дальнейшая эксплуатация машины допускается после проведения диагностики и определения причин включения сигнализаторов (например, лампа низкого давления масла может сработать из-за поломки датчика или отказа насоса).
Оранжевый индикатор замены масла напоминает водителю о необходимости проведения обслуживания. Дальнейшее движение автомобиля допускается. Сигнализатор с пиктограммой графика (называется владельцами пилой или спиралью) используется на машинах с бензиновыми моторами, лампа может работать в 2 режимах. При включении красного светодиода запрещаются дальнейшее движение и работа двигателя (например, отмечены случаи выхода из строя дроссельного блока с одновременной фиксацией ошибки U1123).
Активация оранжевого светодиода в индикаторе с изображением графика указывает на неисправности электрических или электронных блоков, допускающие движение. Водителю необходимо снизить скорость и добраться до ближайшего автосервиса. На кроссоверах с дизелем имеется сигнализатор попадания воды в топливный фильтр. При включении светодиода автомобиль передается на сервис.
Автомобили Renault Duster оснащены бортовым процессором, позволяющим контролировать состояние электрической цепи отдельных узлов и состояние датчиков. Критические неисправности отображаются светящимися индикаторами на табло приборной доски.
Интегрированная цифровая система позволяет провести тестирование некоторых элементов посредством тестового режима. Полная информация об имеющихся неисправностях может быть получена с помощью внешних мобильных устройств или стационарного диагностического оборудования.
Установка сигнализациии на Renault Duster
Для управления центральным замком, автоматическим закрыванием стекол при постановке на охрану и другими функциями возможно понадобятся дополнительные модули. Цена сигнализации с установкой на Renault Duster может корректироваться в зависимости от конкретной модели, года выпуска автомобиля и его комплектации. Например, для Renault Duster 2016 года мы можем предложить установить сигнализацию на Renault Duster StarLine A93 2CAN.
Установили на авто StarLine A93 2CAN-LIN
Автомобильная охранная система StarLine A93 2CAN+2LIN оснащена функцией
Читать еще: Как поменять задние тормозные колодки на Рено Дастер видео
На автомобиле присутствует CAN шина, поэтому сигнализацию нужно устанавливать с CAN модулем, например StarLine A93 2CAN
Точки подключения автосигнализации Pandora DX-50B на Renault Duster 2017
Замок зажигания: +12 — красный зажигание — желтый напротив красного acc — желтый напротив белого стартер — белый
На блоке BCM в черном разъёме: CAN-H — розовый пин 4 CAN-L — белый пин 3 повороты — бежевый пин 8 — управление импульсное если есть штатный концевик капота — в сером разъёме крайний песочный.
Обход штатного иммобилайзера — разрешить обход по CAN и провести обучение и вычисление ключа через alarmstudio. Также при подобном подключении надо подать на время работы стартера минус на белый провод, пин 3, серый разъём (при наличии реле стартера). Я для этого переназначил канал обходчика.
Точки подключения автосигнализации на Renault Duster 2015
Замок зажигания: +12 — красный зажигание — желтый acc — желтый стартер — белый
Щиток приборов: ручник — оранжевый, 10 pin ( 3-й справа верхний) генератор — зеленый, 22 pin (3-й справа нижний)
Чёрный разъём на блоке BCM: концевик водительский — 32 pin (оранжевый) концевик передний правый — 30 pin (бежевый) концевики задние и багажник — 33 pin (голубой)
Белый разъем на блоке BCM: повороты — тонкие зеленый и фиолетовый (5 и 12 pin)
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

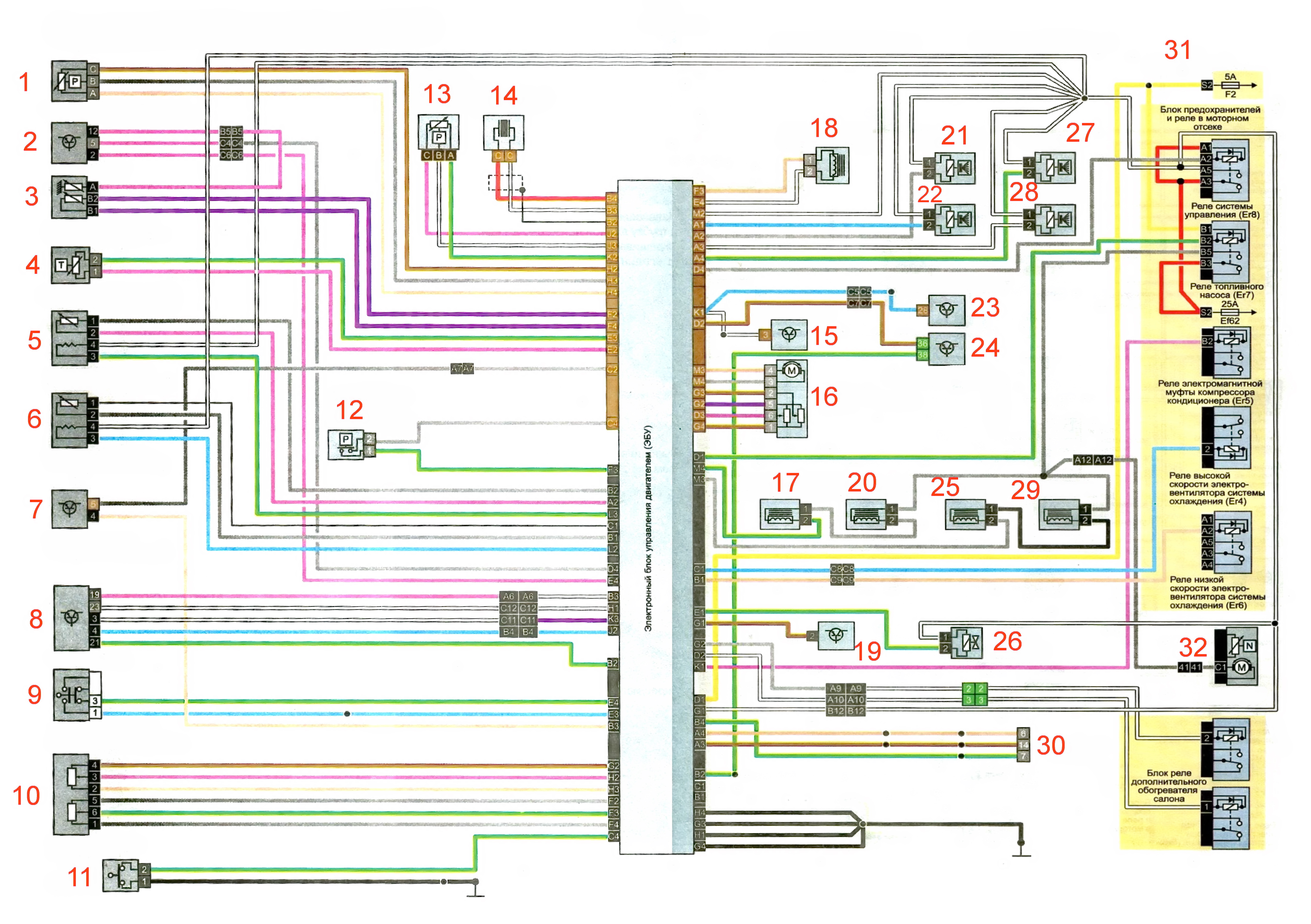

Система управления двигателем Renault Duster
Электронная система управления двигателем (ЭСУД) представляет собой комплексную систему, предназначенную для приготовления топливовоздушной смеси в пропорции и количестве, необходимых для различных режимов работы двигателя, подачи этой смеси в цилиндры и ее воспламенения. В состав системы управления двигателем входят электронный блок управления (ЭБУ), информационные датчики (по их сигналам ЭБУ определяет режим работы двигателя) и исполнительные устройства (служат непосредственно для изменения состава и количества топливовоздушной смеси, подаваемой в цилиндры двигателя, и момента ее воспламенения).
В зависимости от функционального назначения система управления двигателем подразделяется на:
• электронную систему управления;
• систему впуска воздуха;
• систему подачи топлива;
• систему зажигания;
• систему изменения фаз газораспределения (двигатель F4R 2,0);
• систему ограничения вредных выбросов.
Для очистки топлива и воздуха, поступающих в цилиндры двигателя, используются топливный и воздушный фильтры.
Расположение основных элементов системы управления: 1 — топливный фильтр; 2 — клапан изменения фаз газораспределения*; 3 — датчик абсолютного давления во впускном трубопроводе; 4 — дроссельный узел; 5 — катушки и свечи зажигания; 6 — воздушный фильтр; 7 — глушитель шума впуска; 8 — электронный блок управления двигателем (ЭБУ); 9 — аккумуляторная батарея; 10 — блок предохранителей и реле; 11 — воздуховод с воздухозаборником; 12 — датчик положения распределительного вала*; 13 — впускной трубопровод; 14 — датчик температуры воздуха во впускном трубопроводе; 15 — топливная лампа с форсунками; 16 — шланг подачи топлива
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Система управления двигателем» для Renault Duster
RENAULT DUSTER Запуск двигателя дистанционно.(штатно)
Защита блока управления двигателем Рено Дастер,Логан,Ларгус и пр.
Развоздушивание системы охлаждения Renault Duster
Это интересно: Поломки: Генератор Renault Logan 2004-2009 Бензин
Способы считывания ошибок
Для определения кодов ошибок, используют три способа:
- сканерное оборудование или компьютер, подключается к специальному порту в салоне авто и выдает на монитор все коды;
- ошибки проверяются самостоятельно через приборную панель;
- на смартфон устанавливаются специальные утилиты, взаимодействующие с электронным блоком через протокол OBD II.
Все блоки управления в Рено Дастер соединены одной цифровой шиной CAN. Данные шифруются кодировкой Renault и передаются по шине. Чтобы их считать, оборудование подключается к разъему, размещенному в бардачке. Порт заглушен пластиковым колпачком. Иногда владельцы Дастер переносят порт на другое место, чтобы снизить вероятность угона машины.
Автоматическая проверка:
- Вставьте ключ в замок зажигания.
- Зажмите и удерживайте кнопку сброса показателя пробега за сутки.
- Запустите двигатель, не отпуская кнопку.
- Удерживайте кнопку далее, вплоть до запуска процедуры диагностики (он ознаменуется движением стрелок приборной панели по шкале от минимума до максимума).
Переключаться между режимами диагностики можно той же кнопкой сброса. Информация отображается на мониторе между шкалами тахометра и спидометра. На одной строке может высвечиваться несколько ошибок.
| Окна | Отображаемая информация |
| Первое | Общие данные бортовой системы |
| Второе | Проверка работы элементов ЖК-дисплея и сигнальных лампочек (неисправные компоненты не включатся) |
| Третье | Остаток топлива (отображается в литрах). Ошибки цепи индикации (отображаются четырьмя тире) |
| Четвертое | Данные о мгновенном расходе горючего |
| Пятый | Состояние проводки сенсоров расхода, количества горючего, уровня рабочей жидкости в картере двигателя, температуры антифриза |
- D — цепь данных расхода;
- J — цепь данных о количестве топлива;
- H — цепь уровня рабочей жидкости в картере двигателя;
- T — цепь определения температурного показателя антифриза;
- O — обрыв в цепи (ставится возле обозначения самой цепи);
- С — сигнализирует о коротком замыкании в цепи (также проставляется возле буквы цепи).
Проверка сканером
Чтобы получить максимальную информацию, потребуется воспользоваться сканером. Его подключают к колодке через специальный разъем. Компьютер имитирует различные ситуации в работе электронных систем. Он способен “засечь” даже плавающие неисправности.
В дилерских центрах используются сканеры:
- Launch Autodiag (iDiag) — запитывается от бортовой сети;
- Renault Consul 3 — наиболее популярное средство;
- Launch x431 PRO — запитан от собственного аккумулятора емкостью в 3000 мАч (дисплей диагональю 8 дюймов).
- DF — обозначение ошибки;
- хххх — цифры от нуля до девяти, номер ошибки.
Проверка смартфоном
Если вы решили пойти путем наименьшего сопротивления, подключившись к диагностической системе автомобиля через мобильный телефон, вы увидите лишь ошибки контроллера двигателя. Для этого понадобится специальный адаптер ELM327. Он подключается к тому же диагностическому разъему.
На смартфон устанавливается утилита, которая сопрягается с адаптером через модуль Bluetooth, а также программа ELM327 Identifier для проверки работоспособности системы диагностики. На дисплее телефона вы увидите все доступные коды ошибок.
Что под капотом?
Рено Дастер предоставляет для своих покупателей двигатели, которые имеют большой ездовой ресурс и способны удовлетворить потребности подавляющего большинства автомобилистов.
Два бензиновых мотора представляют собой рядные шестнадцатиклапанники с поперечным расположением. Первый из них выдает скромную мощность в 102 лошадиные силы при объеме 1.6, когда как второй достигает мощности в 135 «лошадок» и обладает объемом 2.0. В качестве рекомендуемого топлива — бензин с октаном 95, неэтилированный. В противном случае, производитель пугает падением характеристик и уменьшением ресурса механизмов.
Дизель объемом 1.5 литра выдает мощность всего лишь 90 лошадиных сил. Зато его крутящий момент достигает невероятных 200 ньютон-метров, а расход 5,5 литров топлива на сто километров пути заставит завидовать даже владельца авто с маленьким объемом мотора.
Почему не работает звуковой сигнал на Рено Дастер
Для предупреждения пешеходов и водителей другого транспорта на машинах используется электрический клаксон (на грузовиках встречаются пневматические гудки). Ситуации, при которых на Рено Дастере не работает звуковой сигнал, встречаются часто. Причинами проблемы являются сгоревший предохранитель, перетертый кабель питания в блоке переключателей под рулем или внутренний дефект узла. Ремонт производится своими руками или в условиях сервиса. Эксплуатация автомобиля с неисправным клаксоном недопустима.
Это интересно: Снятие замка и наружной ручки задней двери Renault Duster
Особенности и марки ЭБУ Рено Дастер 2010-2019 г.в
| Модификация | Двигатель | ЭБУ | Возможности проверки | ||
|---|---|---|---|---|---|
| Коды | Идентификация ЭБУ Иммобилайзер | Функции | |||
| Duster 2010-2015 | K4M 1,6 | Valeo V40 Siemens EMS3130 Siemens EMS3120 | + | + | Выключение топливной магистрали, сброс компьютера, коррекция смеси, обучение заслонки газа |
| 1,5 DCI | Siemens SID 306 | Обнуление памяти ЭБУ, EGR | |||
| Delphi DCM 1.2, 3.4 | Коррекция топливных карт, сброс памяти | ||||
| 1.2 16V TCE | Siemens 3150 | Обнуление ЭБУ | |||
| 2.0 MPI F4R | Valeo V40 | Сброс данных ДПКВ, ДПРВ. Очистка памяти. Обучения дросселя | |||
| 2.0 MPI HiFlex | |||||
| Duster 2015-по сегодня | 2.0 F4R | Siemens EMS3125 | Датчик ДПКВ – сброс параметров. Обнуление таблицы коррекции топлива. Сброс круиз-контроля | ||
| 1.5 DCI | Delphi | — |
Расположение ЭБУ:
Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.
Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.
Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.
Чип-тюнинг и прошивка Рено Дастер:
Прошивка выполняется в нескольких случаях:
- переход на новое ПО с модернизированными параметрами работы ДВС;
- восстановление ЭБУ при выходе его из строя;
- прошивка с целью увеличения динамических характеристик.
Загорелся Check Engine на Renault Duster?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
Читать статью о Check Engine
Трансмиссия
Конструкция трансмиссии переднеприводного Renault Duster предельно проста. Как и на многих легковых автомобилях, двигатель с коробкой передач развёрнуты поперёк оси движения, а крутящий момент передаётся на передние колёса через приводные валы со ШРУСами.
На сегодняшний день авто комплектуется пятиступенчатой или шестиступенчатой механикой, а также, в некоторых модификациях, четырёхдиапазонным автоматом. Для создания системы полного привода эта конструкцию дополнили:
- Присоединённым к коробке передач угловым редуктором, который в некоторых источниках громко именуют раздаточной коробкой.
- Постоянно вращающимся карданным валом.
- Электронной муфтой с пакетом фрикционов, режимы работы которой выбираются с помощью расположенного на панели приборов селектора.
- Редуктором заднего моста с двумя приводными валами.
Чтобы включить полный привод, нужно активировать муфту, которая работает в трёх режимах:
- 2WD. Передача крутящего момента на задний мост отсутствует.
- AUTO. Автоматика сама анализирует возникающие нагрузки и перераспределяет крутящий момент между осями.
- LOCK. Муфта принудительно блокируется, осуществляя постоянную передачу крутящего момента на задний мост.
Следует учитывать, что режим LOCK можно включать лишь в сложных дорожных ситуациях и на короткое время. В противном случае из-за дополнительных нагрузок придётся столкнуться с проблемами в работе трансмиссии.
В целом трансмиссия надёжна и её работа не вызывает особых нареканий.
Разве что специфические передаточные числа, подобранные с учётом эксплуатации машины на бездорожье.
Двигатели кроссовера
Двигатели паркетника просты и надежны. Базовый атмосферник 1.6 H4M-HR16DE распространен в нашей стране и особо не выделяется на фоне конкурентов. Способен проехать до 250 000 км. Неприхотлив к бензину, легко работает на 92-м бензине. На двигателе цепной ГРМ надежной конструкции. Такой ремень не требует замены до 200 — 250 тыс. км.
Двигатель 2.0 F4R-143 л.с.-195 НМ — настоящий долгожитель. С первого выпуска 1993 года не претерпел особых изменений. Конечно производитель все годы пытается поддерживать атмосферник в хорошем состоянии с помощью различных модернизаций. После обновления 2015 мотор стал мощнее на 8 лошадиных сил.
Проблемы двигателя 2.0 мощностью 143 л. с.
1.5 dci-K9K-109 л.с.-200/240 НМ — дизельный агрегат. Мотор очень экономичный, но требовательный к качеству топлива. Из-за некачественной солярки возникают проблемы с форсунками, проворачиваются вкладыши коленвала. От частоты замены масла зависит ресурс двигателя. По отзывам владельцев дизельного Дастер известно, если обслуживать мотор в два раза чаще чем рекомендует производитель, пробег до капремонта составит 300 — 400 тысяч километров.
Ремонт: проворот вкладыша
До 2015 на Renault Duster устанавливался атмосферник 1.6 K4M-102 л.с.-145 НМ. По техническим характеристикам двигатель отличался простотой конструкции, дешевыми запчастями и хорошей ремонтопригодностью, но долгим разгоном — 13 с. Устанавливался с механической коробкой. Сейчас автомобили с этим мотором продаются на вторичном рынке.
Ключ проверки подлинности рено дастер
До поры до времени любой владелец автомобиля из Франции Рено Дастер не нуждается в работе с кодом магнитолы. Час икс пробивает тогда, когда по определенным причинам необходимо водителю снять с аккумулятора клеммы. После, такой манипуляции, как снятие клемм в автомобиле происходит полный сброс заводских настроек всех без исключения систем, а если вы попытаетесь включить зажигание, тогда автомагнитола запросит ввести специальный код аудиосистемы. Без его ввода система никогда не будет работать.
При этом у владельца машины сразу же появляется вопрос, который вполне закономерен: для чего используется такая неудобная мера для водителя Renault Duster? Ответ ясен как день: компания-производитель постаралась, чтобы никакие ни угонщики и ни воры даже не пытались украсть дорогостоящую электронику, чтобы нажиться на этом. Пока не введен код магнитолы, она собой представляет кусок пластика и металла, и надлежащим образом свои прямые функции выполнять, конечно же, не сможет.
Для того чтобы ввести ключ проверки подлинности достаточно набрать несколько клавишей, и процесс этот занимает пару минут.
Описание для до рестайлинговых
Блок под капотом
Общая фото — схема
Описание предохранителей
| F1 | Не используется |
| F2 | Не используется |
| F3 (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4 (15) | Цепь электромагнитной муфты компрессора кондиционера |
| F5 (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6 (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7 (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8 (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9 (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10 (80) | Силовые цепи реле включения электрообогревателя салона |
| F11 (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя
Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Расположен в торце приборной панели с водительской стороны за крышкой.
Схема
Расшифровка
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).
Это интересно: Проверка электрооборудования Renault Logan 2004-2009 Бензин
