Renault Duster Снятие коробки передач Рено Дастер

Стоимость работ при ремонте кпп РЕНО Duster:

входная диагностика автомобиля	бесплатно
снятие и установка	5 000р.
разборка и сборка	5 000р.
замена сцепления по желанию автовладельца	2 000р.
заправка коробки передач трансмиссионным маслом	бесплатно

Комплекс услуг по ремонту механической коробки переключения передач РЕНО Duster:

• консультирование мастером по ремонту /по телефону бесплатно/
• доставка автомобиля в ремонт /в пределах г.Москва 3 000р.. С московской области и др. регионов РФ – по договоренности/
• комплексная диагностика автомобиля /определение наличия неисправности двигателя, мкпп, АБС, тормозной системы; проверка электрических цепей автомобиля на наличие коррозии, проверка кинематических разрушений агрегата, проверка уровня трансмиссионного масла, проверка работоспособности гидросистемы сцепления/ – при ремонте бесплатно
• визуальный осмотр, проверка целостности корпуса
• проверка содержания трансмиссионного масла на наличие стальной, алюминиевой или бронзовой крошки
• вскрытие поддона /при необходимости/
• снятие с автомобиля
• разборка, промывка деталей и узлов
• дефектовка /присутствие автовладельца — обязательно/
• согласование с автовладельцем стоимости полного ремонта и даты окончания ремонта
• получения со склада запчастей /рем. комплекта, расходных материалов, узлов/
• ремонт /аргонная сварка/ корпуса коробки передач при необходимости
• сборка
• замена сцепления /по просьбе автовладельца/
• установка на автомобиль
• заправка трансмиссионным маслом
• выходная диагностика и тестированный заезд автомобиля

Гарантия от 3 до 24 месяцев или 60 000 км. пробега.

Телефон мастера приемщика по ремонту:	Артем 8 /965/ 126 13 83 Вадим 8 /925/ 675 78 75
Помощь эвакуатора /круглосуточно/, диспетчер:	8 /926/ 167 15 40 8 /985/ 888 68 14

У нас имеется фонд восстановленных мкпп рено дастер 4х4 1.5 1.6 1.8 2.0 /смотри статью замена/ . При желании автовладельца, можем заменить неисправную на перебранную из обменного фонда, что зачастую экономически целесообразнее.

Снятие и установка АКП Renault Duster

Снимаем автоматическую коробку передач для ремонта, а также для замены.

Основными дефектами, для устранения которых нужно снимать АКП:

– утечка рабочей жидкости через уплотнения и прокладки;

– затрудненное переключение передач;

– повышенный шум;

– самопроизвольное выключение или нечеткое включение передач.

Также коробку передач снимаем для замены заднего сальника коленчатого вала двигателя.

Желательно коробку передач снимать вдвоем с помощником, так как коробка передач тяжелая.

Практически, работы по снятию коробки передач схожи со снятием механической коробки (описано в статье – Снятие и установка механической КПП Renault Duster), но со следующими отличиями.

Управление АКП производится с помощью одного троса, а не двух как в механической коробке.

рис. 1

Для отсоединения от коробки передач снимаем наконечник 2 троса с шарового пальца рычага многофункционального переключателя, преодолевая сопротивление фиксатора. Поворачиваем половины муфты 1 в направлениях, показанных на рисунке стрелками. Извлекаем муфту из кронштейна на коробке передач и отводим трос в сторону.

Между половинами муфты установлено дистанционное пластиковое кольцо желтого цвета. Не снимайте это кольцо. В случае его поломки муфту можно установить и без него – на работоспособности привода это не скажется.

рис. 2

На коробке передач установлен теплообменник 1, рисунок, служащий для охлаждения масла в АКП. К его штуцерам присоединены шланги системы охлаждения двигателя. Перед снятием автоматической коробки передач сливаем охлаждающую жидкость (статья – Проверка и замена охлаждающей жидкости двигателя Renault Duster). Отсоединяем шланги теплообменника 2.

Отсоединяем от электронного блока коробки передач колодку жгута, выдвинув ее фиксатор.

Снимаем стартер двигателя.

рис. 3

Через окно, открывавшееся после снятия стартера, откручиваем три гайки крепления гидротрансформатора к ведущему диску, проворачивая для доступа к ним коленчатый вал за болт крепления шкива привода вспомогательных агрегатов и удерживая диск от проворачивания монтажной лопаткой.

Нельзя использовать повторно гайки крепления гидротрансформатора.

Гидротрансформатор никак не зафиксирован от продольного смещения на валу планетарного редуктора, поэтому при снятии коробки передач будьте осторожны – не допустите соскакивания трансформатора с вала.

рис. 4

После снятия коробки передач привязываем гидротрансформатор к коробке проволокой или другим способом.

Устанавливаем АКП в обратном порядке.

Пошаговая инструкция по замене сцепления на Рено Дастер

Замену сцепления выполняют так:

Демонтируют коробку передач.
Придерживают маховик установочной лопаткой, выкручивают крепежные винты нажимной пластины подрамника. Болты ослабляют постепенно, делая каждый раз по одному обороту и переходя к следующему элементу.
Удаляют стационарный и ведомый диски с маховика. Осматривают деталь на наличие трещин или других дефектов. Оценивают степень износа накладок. Если обнаруживается провал заклепок, наличие масляных пятен, диск заменяют.
Оценивают надежность крепления демпферных пружин, пытаясь двигать их в гнездах. Если для этого не нужно прилагать усилий, заменяют диск.
Когда на корпусе ведомого элемента присутствуют дефекты, обращают внимание на осевое биение. Если параметр превышает 0,5 мм, деталь нужно поменять.
Проверяют рабочие части маховика на наличие заусенцев, пробоин, вмятин, потертостей. Поврежденные элементы заменяют.
При расшатывании заклепок кожуха нажимной диск заменяют полностью. Одновременно проверяют состояние удерживающей пружины. Она не должна иметь трещин. Места соединения лепестков с переключателем должны лежать в одной плоскости.
Проверяют соединительные части диска и кожуха. Сломанные или поврежденные звенья замене не подлежат, диск обновляют полностью. Опорные кольца пружины не должны иметь дефектов.
Устанавливают сцепление, предварительно оценивая легкость хода ведомого элемента по шлицам. Устраняют причины заклинивания или обновляют поврежденные детали.
Наносят на движущиеся детали тугоплавкую смазку. С помощью оправки монтируют движущийся диск. На центрирующие штифты надевают кожух, возвращают на место болты. Крепежи ввинчивают медленно, поочередно переходя от одного элемента к другому.
Демонтируют оправку, возвращают на место коробку передач.
Меняют рабочий выжимной цилиндр сцепления. Прокачивают систему.

Особенности эксплуатации полноприводного автомобиля Renault/Nissan

• В режиме 2WD напряжение на муфту не подается ни при каких режимах движения.
• Недопустима установки сзади колес меньшего наружного диаметра. В противном случае не будет происходить подключение задней оси вплоть до значительной пробуксовки колес передней.
• Вне зависимости от включенного режима управления трансмиссией все валы, все редукторы, все пары шестерен в части трансмиссии от коробки передач и до задних колес автомобиля всегда вращаются. Так что значительной экономии топлива в режиме 2WD на хороших дорогах ожидать не следует. И, тем не менее, самый правильный режим летом на шоссе — 2WD.
• Эксплуатация автомобиля с заблокированной муфтой на асфальте вызовет ее нагрев и износ, а также перерасход топлива, износ шин и трансмиссии. По инструкции Дастер блокирует муфту до 80 км/ч. Ниссан Икс-Трейл — до 40 км/ч. После превышения порога система переходит в режим AUTO.
• При буксировке прицепа следует повышать давление в задних колесах, чтобы получить хотя бы небольшой крутящий момент на них в режиме AUTO.

Меняем сцепление без снятия коробки

• Замену сцепления на Дастере без снятия коробки проводят на смотровой яме с использованием балки, на которую будет подвешен силовой агрегат, поскольку для проведения ремонта нужно открутить подушку над коробкой передач.
• Поднимаем переднюю часть автомобиля на домкратах, снимаем колеса, проводим демонтаж ступицы справа и треугольного рычага слева. Снимаем тросы, ведущие на коробку передач, и выкручиваем болты, фиксирующие коробку.
• Затем необходимо увести коробку от блока на расстояние, достаточное для проведения работ, упереть на подрамник. Круговыми оборотами снимаем корзину. После замены центрируем диск.
• Затем нужно прокачать гидравлический привод и удалить воздух, попавший в систему после разгерметизации. После того, как тормозная жидкость слита, с помощью прозрачного шланга, насаженного на спускном клапане, выжимаем воздух путем доливания рабочей жидкости и высасывания старой жидкости с пузырьками через шприц. После того, как жидкость будет выливаться без воздуха, защелкиваем трубку, сдвинув его на вторую позицию. При отсоединении шприца необходимо пережать шланг.

Это интересно: Ремонт лобового стекла Renault Logan 2004-2009 Бензин

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Инструменты для замены сцепления

Ремонт узла на Рено Дастер предполагает демонтаж КПП и вывешивание мотора (одна из подушек-опор находится под КПП). Если замена сцепления или ремонт узла делается самостоятельно — необходимы смотровая яма или двухопорный подъемник (для доступа к силовому агрегату и КПП), лебедка или домкрат (для поднятия, поддомкрачивания двигателя). Для защиты полуосей от попадания грязи, пыли, влаги используют специальные втулки. Также применяют защитные чехлы для пыльников шаровой опоры. Из инструмента необходимы:

• накидные, рожковые ключи, головки разных размеров;
• отвертки;
• центрирующая оправка.

Снятие механизма управления коробкой передач Renault Duster

Механизм управления, тросы выбора и включения передач снимаем для замены в случае обрыва троса, механических повреждений оболочки троса или механизма управления.
Работу проводим на смотровой канаве или эстакаде.
Операции лучше выполнять вдвоем с помощником.
В салоне автомобиля снимаем облицовку туннеля пола.
В моторном отсеке… На верхнем конце шланга сапуна закреплен пластмассовый наконечник

…отжимаем установочную втулку оболочки троса включения передач от опорного кронштейна коробки передач…

…и выводим втулку из паза кронштейна.

Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом включения передач и оперев пассатижи о рычаг, отжимаем пластмассовую головку наконечника троса от рычага…

…и снимаем наконечник троса с шарового пальца рычага включения передач.

Приложив необходимое усилие, выводим установочную втулку оболочки троса выбора передач из паза опорного кронштейна коробки передач.

Вставив пассатижи с тонкими губками между головкой наконечника троса и рычагом выбора передач и оперев пассатижи о рычаг, отжимаем головку наконечника троса от рычага…

…и снимаем наконечник троса с шарового пальца рычага выбора передач.
Снизу автомобиля отворачиваем болты крепления кронштейна промежуточной опоры карданной передачи к днищу кузова и отсоединяем вилку шарнира переднего карданного вала от фланца выходного вала раздаточной коробки и отводим карданный вал в сторону.

Головкой «на 24» отворачиваем семь гаек шпилек крепления теплозащитного экрана каталитического нейтрализатора к днищу кузова…

…и снимаем экран.

В салоне автомобиля головкой «на 10» с удлинителем отворачиваем четыре болта крепления корпуса механизма управления коробкой передач к туннелю пола.

Поджимаем по два фиксатора с каждой стороны корпуса механизма…

…и вынимаем его вниз через отверстие в днище кузова вместе с тросами.
Устанавливаем механизм управления коробкой передач в обратной последовательности.
Механизм управления коробкой передач имеет фиксированное положение рычага переключения в положении III– IV передач.
Перед соединением тросов механизма управления с рычагами коробки передач устанавливаем рычаг переключения передач механизма управления в фиксированное положение III–IV передач.
В коробке передач устанавливаем рычаг выбора передач также в положение III–IV передач.
Трос выбора передач имеет регулировку по длине.

Для правильной его установки…

…отводим запорную втулку наконечника троса от зубчатого фиксатора, сжав при этом пружину.
Сдвигаем зубчатый фиксатор, как показано на фото.

В этом положении фиксатора зубчатый конец троса может перемещаться внутри наконечника, тем самым изменяется длина троса.

Надеваем пластмассовую головку наконечника троса на шаровой палец рычага выбора коробки передач и нажимаем на фиксатор (как показано на фото), после чего запираем фиксатор втулкой.
Соединяем трос включения передач, не имеющий регулировки по длине, с рычагом включения передач на коробке.

Технические особенности муфты:

• Муфта передает крутящий момент и на переднем и на заднем ходу, т.к. канавки, расклинивающие шарики, выполнены симметричными.
• Для срабатывания муфты нужно хотя бы небольшое «отставание» задних колес от передних.
• Электромагнит управляется подачей импульсов напряжения; усилие регулируется с помощью широтной модуляции этих импульсов.
• При подаче неполного питания на электромагнит муфта обеспечивает неполное замыкание и способна к провороту.
• При полной подаче напряжения даже полностью замкнутая муфта может передавать момент, ограниченный силами трения в муфте.
• Датчиков температуры в муфте нет, и выключение ее «по перегреву» происходит, когда блок управления достаточно длительное время «видит» через датчики ABS, что при полном питании на муфте задние колеса все равно не вращаются, а передние вращаются со значительной скоростью.

Снятие

Установите автомобиль на двухстоечный подъемник.

Снимите:

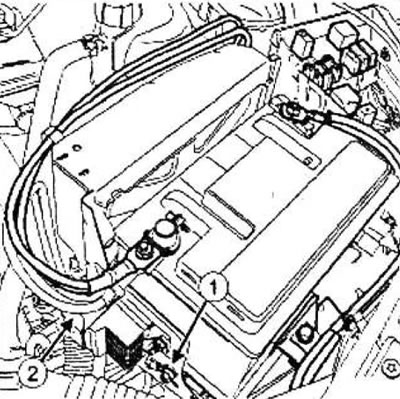

• аккумуляторную батарею,
• поддон аккумуляторной батареи,
• гайку (1) крепления «массовой» шины,
• ЭБУ системы впрыска,
• крепления жгута проводов к кронштейну ЭБУ системы впрыска.
• Отведите в сторону жгут проводов двигателя.

Отсоедините:

• колодку проводов с блока пред- и послепускового подогрева (2),
• разъем датчика скорости автомобиля.

Снимите:

• защитную крышку датчика скорости движения автомобиля,
• гайки крепления расширительного бачка.

Отсоедините расширительный бачок от кронштейна.

Снимите:

• фиксатор (3) воздуховода между турбокомпрессором и воздушным охладителем,
• гайка крепления воздухопровода (4) на коробке передач,
• хомут воздухопровода воздушного охладителя,
• воздуховод между турбокомпрессором и воздушным охладителем.

Отверните детали крепления жгута проводов на коробке передач.

Отведите в сторону жгут проводов двигателя от коробки передач.

Снимите:

• датчик положения коленчатого вала двигателя,
• передние колеса.

Отсоедините:

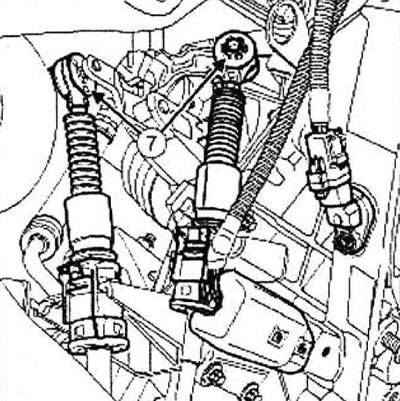

• тросы выбора и переключения передач от коробки передач в точке (7),
• стопоры оболочек тросов выбора и переключения передач на коробке передач, нажав в (8).

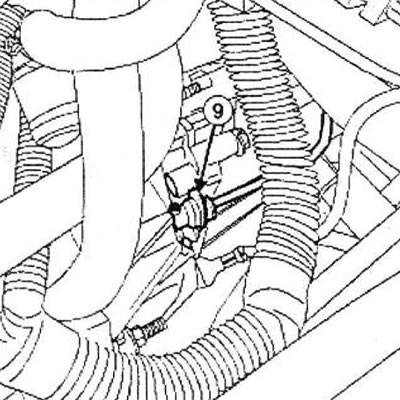

Нажмите на фиксатор (9) и отсоедините трубопровод гидропривода сцепления от рабочего цилиндра сцепления.

Внимание! Не тяните за фиксатор. При любом ошибочном действии необходимо заменить трубопровод

Слейте тормозную жидкость в емкость.

Установите на отверстия заглушки.

Снимите защиту поддона картера двигателя.

Слейте масло из коробки передач.

Снимите передний бампер.

Работы, производимые с левой стороны автомобиля

Снимите левый передний боковой грязезащитный щиток.

Отсоедините приводной вал левого переднего колеса от коробки передач.

Отсоедините колодку проводов (10) от выключателя света заднего хода.

Отверните болты крепления (11) «массовых» шин на коробке передач.

Снимите:

• болт (12) крепления трубопровода гидроусилителя рулевого управления к коробке передач,
• болт ({13) крепления трубопровода гидроусилителя рулевого управления к опоре маятниковой подвески коробки передач,
• болт (14) крепления трубопровода гидроусилителя рулевого управления к подрамнику.

Работы, производимые с правой стороны автомобиля

Снимите правый передний подкрылок.

Отсоедините приводной вал правого переднего колеса от коробки передач.

Выверните болты крепления рулевого механизма на подрамнике.

Закрепите рулевой механизм на кузове.

Снимите:

• нижнюю реактивную тягу,
• передний подрамник,
• стартер.

Снимите болт крепления (15) с нижнего подкоса каталитического нейтрализатора.

Ослабьте затяжку:

• гайки (16) крепления нижнего подкоса каталитического нейтрализатора,
• болта крепления (17) нижнего подкоса каталитического нейтрализатора.

Снимите нижний подкос каталитического нейтрализатора.

Установите приспособление для поддержания двигателя (Mot. 1453) со страховочным ремнем и используйте в качестве точки крепления подъемную проушину со стороны маховика.

Снимите:

• гайку крепления (18) опоры маятниковой подвески к резиновой подушке,
• болты (19) крепления опоры маятниковой подвески коробки передач,
• опору маятниковой подвески (20) коробки передач,
• верхние болты крепления коробки передач.

Установите гидравлический домкрат под коробку передач.

Снимите:

• нижние болты крепления коробки передач (21),
• гайки шпилек крепления (22) коробки передач к двигателю,
• коробку передач.

Что может сломаться?

Все элементы полного привода достаточно надежны, если не «джиповать» каждый день. Необходимо периодически заменять смазку в переднем угловом редукторе и в заднем агрегате, совмещающем электромагнитную муфту главную передачу и дифференциал. Частота замены зависит от количества внедорожных подвигов, и в пределе может требоваться каждые 30 000 км. Выйти из строя могут карданный вал и оба редуктора. В крупных промышленных городах существуют фирмы, меняющие крестовины в карданных валах и производящих балансировку. Цена такой услуги может достигать 9000 — 12 000 рублей. Причем зачастую можно за те же деньги, сдав свой вал, получить полностью перебранный и отбалансированный.

Передний редуктор, у которого не просто потекли уплотнения, а началось разрушение подшипников и шестерен, проще всего заменить контрактным. Цена будет в пределах 8000 — 15 000 рублей.

Задний редуктор намного сложнее по конструкции и массивнее. Потому и цены на контрактный редуктор могут достигать 20 000 рублей. Тут лучше подстраховаться и перебрать редуктор, прежде чем ставить на автомобиль.

Это интересно: Замена бачка омывателя Renault Duster

Необходимый инструмент

Процедура по удалению воздушных пузырьков из магистрали сцепления, выполняется, как и прокачка тормозов Рено Дастер. Нужно создать давление или вакуум, чтобы заставить жидкость двигаться. Вместе с ней из контура выйдут и воздушные пробки. Для этого понадобится дополнительный объем тормозной жидкости.

Объем зависит от степени завоздушенности сцепления. Оптимально иметь в запасе 200–400 мл.

Популярные марки:

Renault Duster , Renault Laguna , Renault Megane

Еще понадобится специальная шайба, одеваемая на патрубок гидропривода, чтобы зафиксировать смещенную лиру. В гидровыжимном узле отверстие для развоздушивания на штуцере расположено между двумя резиночками и перекрыто. Для открытия канала и стравливания жидкости с пузырьками, понадобится сдвинуть горизонтальный штуцер (если он подвижный) на одно деление или снять с него лиру (встречаются обе модификации на Renault). Но при смещении весь патрубок начнет болтаться и его потребуется зафиксировать. Применяется особая шайба с распилом, надеваемая сбоку.

Третий элемент, необходимый для прокачки тормозной технической жидкости — это шприц. Чем его объем больше, тем лучше, поскольку не придется прерывать процедуру и часто сливать набранную жидкость. Оптимален шприц на 200–300 мл, продающийся в аптеке.

Последним звеном является прозрачная гибкая шланга, надеваемая на спускной штуцер. Подойдет трубка от капельницы, тоже продающаяся в аптеке. Ключи при прокачке сцепления на модели Дастер от Renault не используются.
