Установка ПТФ на Рено Логан Сандеро
Вспомнил что лежит установить противотуманки на рено сандеро шланг для прокачки тормозов. Я его разрезал вдоль и надел на контур. Сверху шланг прижал держателем ПТФ. С помощью фена нагревал пластик и ножом очень легко вырезал отверстие. Свежие записи В отверстия бампера вставляются заглушки — обязательно проконтролируйте щелчки и подождите, пока клей на скотче схватится.
Необходимо установить рамки и противотуманные фары в оригинальные крепления. Вместо штатных заглушек используйте стяжки из пластика.
Просверлите в полосках место для них и монтируйте противотуманки. Данная процедура не так сложна, как может показаться на первый взгляд. Подключите проводной жгут к разъему, который расположен за бампером со стороны водителя и протяните его по бамперу. Откручиваем 2 болтика переключателя вынимаем его и отсоединяем шлейф, нажав на боковые фиксаторы.
Подключаем новый будет щелчокставим на место и закручиваем болтиками. Вставляем до конца нижний кожух.
Закручиваем два винта. Накладки на бампер имеют фиксаторы, но для надёжности лучше подстраховаться двусторонним скотчем. Так лампы Н8 35w то света от них было не много, и после 20 минут работы, эти лампы которые шли вместе с туманками вздулись и почернели, и даже чуть помутнело стекло на одной птф.
Я принял решение купить самые дешевые светодиодные лампы и использовать птф установить противотуманки на рено сандеро дхо.
Сказано — сделано, купил поставил, светят не ярче габаритов, ну и ладно. Вот как то должно выглядеть: Выкрученная защита.
Дальше отсоединяем противотуманку и откручиваем два самореза. Это будет не очень и легко, особенно с левым саморезом. Местечка там не так уж и .
Замена лампочек ближнего света Renault Sandero (Рено Сандеро)
Лампы ближнего света, установленные на заводе, обеспечивают качественное освещение. Однако со временем они выходят из строя. Обычно это происходит спустя три года с момента ввода в эксплуатацию транспортного средства. Замена ламп Рено Сандеро 2 – необходимая процедура, которую автовладельцы с успехом проводят самостоятельно. Это не только дает возможность сэкономить средства, но и позволит не тратить время на поездки в мастерскую.
Какие лампы ближнего света стоят в фарах Рено Сандеро
На рынке автозапчастей предлагается большое разнообразие осветительных изделий, подходящих для Рено Сандеро. В простой заводской комплектации установлен галогенный элемент, соответствующий стандарту Н4. В нем три контакта и пара нитей, поэтому изделие может работать в двух режимах.
Удалить загрязнения с колбы осветительного прибора можно при помощи ткани, смоченной спиртом
Замена ламп Рено Сандеро 1 ближнего света ничем не отличается от аналогичного процесса с прибором дальнего вида. При выборе изделий следует учитывать несколько факторов:
- тип цоколя;
- предполагаемый срок эксплуатации;
- мощность;
- яркость;
- цвет светового потока;
- производитель.
Для данной модели рекомендуется выбирать варианты мощностью 45-60 Вт, яркостью до 1550 Лм, долговечность которых составляет до 1550 часов.
Хорошо зарекомендовали себя следующие бренды:
- Philips;
- Bosch;
Однако в последнее время популярность приобрели и отечественные лампы «Маяк». Их главное преимущество – невысокая цена при качестве, не уступающем импортным аналогам.
Считается, что замененные источники света служат меньше, чем установленные на заводе. В среднем их срок службы составляет от 3 до 10 тысяч километров пробега.
Экономить при покупке не стоит, так как низкокачественные изделия служат недолго
Какие инструменты и материалы потребуются для замены
Для проведения замены лампы ближнего света Renault Sandero понадобится набор инструментов:
- отвертки;
- головка;
- удлинитель (переноска).
Предварительно нужно приобрести новый осветительный элемент.
При необходимости можно приготовить и ветошь для обтирки загрязненных участков.
Как поменять лампочку ближнего света Рено Сандеро
Существуют два способа замены лампы ближнего света Рено Сандеро 2019 года. Первый из них предполагает демонтаж аккумуляторной батареи. Последовательность действий следующая:
- Крышку аккумулятора нужно снять.
- Колодку проводов отсоединить от батареи.
- Элемент питания вынуть.
Вся процедура займет не более 40 минут
Далее действия проводят в обратном порядке:
- патрон устанавливают в гнездо;
- ставят заглушку;
- устанавливают аккумулятор и подсоединяют к нему колодку проводов.
Главное — своевременно отсоединять питание аккумулятора
Преимущество такого способа состоит в том, что отпадает необходимость доставать отдельный узел автомобиля.
Альтернативный способ заменить лампу ближнего света Рено Сандеро не требует демонтажа аккумуляторной батареи: работы проводятся непосредственно под фарой. Обычно его применяют в мастерских, так как он более кропотлив.
Фара автомобиля снимается полностью в комплекте и только потом разбирается
Замена правой лампы Рено Сандеро аналогична работам с левой стороны.
Для демонтажа фары нужно:
- Отключить «минус» на аккумуляторной батарее.
- Снять передний бампер.
- Демонтировать чехол, защищающий корректор фар и крепления.
- Отключить колодки проводов.
- После этого достать блок-фару.
Затем нужно отжать фиксатор и снять крышку, защищающую фару. Вышедший из строя элемент освещения следует заменить. После этого сборку нужно провести в обратном порядке.
После того как сгоревший элемент заменен, можно переходить ко второй фаре, расположенной на противоположной стороне автомобиля.
Когда работы проведены, следует тщательно проверить работоспособность системы освещения
Если лампа по-прежнему не работает, необходимо обратить внимание на состояние предохранителей. Они расположены в салоне авто в торце панели приборов
Каждый из них нужно проверить и заменить сгоревший.
Заключение
Замена ламп Рено Сандеро 2 – одна из важнейших процедур по поддержке транспортного средства в рабочем состоянии. Чтобы не столкнуться с проблемой отсутствия ближнего света во время поездки, следует регулярно проводить осмотр системы освещения. Это обеспечит безопасность как самого водителя, так и других участников движения. Провести все работы может даже начинающий автолюбитель, если у него есть немного времени и минимальные навыки работы с инструментом.
Замена противотуманной фары (ПТФ) и лампы на Рено Логан
Для полноценной замены противотуманной фары на автомобиле Рено Логан не всегда обязательно обращаться за помощью к квалифицированным специалистам из сервисного центра. Если ваш автомобиль не находится на гарантии, или птф не входит в перечень деталей, доступных для замены бесплатно, можно провести работу самостоятельно. Достаточно иметь при себе все необходимые для работы инструменты, а также предварительно ознакомиться с порядком их проведения.
Последовательность выполнения работ
- Для начала владельцу необходимо снять специальный грязезащитный щиток, расположенный на бампере автомобиля Рено Логан. Снимается он с той стороны, с которой расположен дефектный источник освещения — птф.
- Когда эта работа будет сделана, следующей задачей является разъединение пластмассового фиксатора проводов. Проверяется фаза на предмет работы с перебоями. Выполняется эта работа крайне просто.
- Следующим этапом будет отсоединение разъема от противотуманки, фаза отключается. Как только он будет находиться отдельно, лампу надо повернуть против часовой стрелки.
- Теперь противотуманную фару можно извлечь, а провод, на котором находится фаза, желательно отложить в сторону.
Противотуманки далеко не всегда нужно заменять целиком. Бывает и так, что нужно провести замену сгоревшей лампы, в которой фаза перегорела. После отключения всех разъемов, питающих источник света, снятие лампы будет возможно легким движением руки.
Монтаж противотуманной фары на автомобиль Рено Логан выполняется в обратной последовательности. Поверните лампу по часовой стрелке, после чего подключите разъем, на котором находится фаза. Обратно сожмите пластиковый фиксатор проводов, установите грязезащитный щиток со стороны, где лампа устанавливается. Проверьте работу новой фары и убедитесь в том, что фаза не коротит.
Регулировка
Одной только замены фары недостаточно. Главной ее особенностью является то, что некоторые модели Логан могут излучать белый (обычно это светодиодные модели), а некоторые — желтый свет. Главный момент — надо правильно настроить птф. Так, вы можете быть уверенными в том, что поток света направляется именно туда, куда надо, а не вверх или в сторону. В процессе регулировки нужно обязательно соблюдать такие правила:
- Регулировку границ пучка света, который излучают светодиодные птф, надо выполнять максимально точно. Запомните — свет от данного источника никогда нельзя направлять выше определенной горизонтальной плоскости;
- Установка таких фар птф на Логан должна выполняться максимально близко к дорожному покрытию. Это позволит предельно корректно определить границу светового пучка, который излучают светодиодные модели.
Только в исключительных случаях требуется корректировка на станции технического обслуживания. В большинстве случаев эта работа выполняется самостоятельно, так как принцип разборки и сборки является довольно простым. Тем не менее, если вы видите, что с корректировкой работы противотуманной фары на автомобиле Рено Логан возникают проблемы, скорее всего, придется навестить сервисный центр.
На выполнение полного перечня работ, описанных выше, требуется максимум один час свободного времени. В сервисном центре это время может быть больше, в зависимости от очереди на ремонт других транспортных средств. Замена птф на автомобиле Рено Логан должна проводиться в том случае, если противотуманная фара нестабильно зафиксирована на своих посадочных местах, перегорела лампа, либо треснуло защитное стекло. Вполне возможно, заменить лампу придется и при наличии глубоких сколов, поскольку они способны ухудшить рассеивание светового потока. Соответственно, это приводит к проблемам во время езды в тумане.
Выводы
Установка противотуманных фар на автомобиль Рено Логан не требует применения грубой силы и траты большого количества времени. Специальные навыки могут оказаться полезными только во время регулировки подачи светового пучка. При наличии серьезных проблем с птф лучше всего обратиться за помощью к специалистам сервисного центра. Они быстро и квалифицированно проведут работы по замене и настройке.
Замена лампы в противотуманной фаре на Рено Логан
установка птф на сандеро (часть 1) — logbook Renault Sandero #маленькаягородская on DiabloArea
Рено Логан новый установка туманок ПТФ Renault LOGAN
Провода Переключатель, который вы поместите под рулем Противотуманные фары и накладки 2. Отвинтил блок предохранителей в салоне два шурупа Torx20 и опустил вниз, под торпеду, немного размотал изоляцию жгута. Отъездив так два месяца снова спонтанно взбрела мне в голову мысль, а не поставить бы туда лампы Н11?
Многих логановодов это не устраивает. Причем чем меньше трещетка, тем было бы лучше:
Renault Sandero 2010 — тюнинг
Сняли бампер, установите парктроники! Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.
Рено Логан новый установка туманок ПТФ Renault LOGAN
Благодаря шаблону, просверлить отверстия не составит труда Вставляем в высверленные отверстия бампера заглушку ПТФ. Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.
После чего вводим противотуманную фару с рамкой в установленные крепления.
Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами. Когда монтаж будет завершен, можно приступать к подключению электроники.
Установка шумоизоляции и противотуманных фар на Рено Сандеро
Теперь при выключении зажигания ближний и ПТФ гаснут сами, а при включении обратно зажигаются. На дальний ставил реле, пользуюсь редко.
Ничего сложного, часа работы скрючившись. На реле возле контактов номера Провода от контактов 85 всех реле соединяю между собой скруткой, добавляю удлинительный провод желтый для удобства монтажа в блок, и все это соединение “запаиваю” в термоусадочный кембрик а можно просто изолентой, но кембрик красивше! Для установки подрулевого переключателя понадобится крестовая отвертка и ключ торкс на Отодвигаем сиденья назад на максимум, потому что подлезть туда очень проблематично.
Снятие противотуманной фары Renault Sandero, Stepway
Помимо этого вам понадобятся дополнительные комплектующие элементы — такие как рамки, бамперные накладки, а также провода. Только после того, как все необходимые детали куплены, станет возможной установка противотуманных фар на Рено Логан.
На первоначальном этапе потребуется произвести проверку наличия реле противотуманок, который расположен в отсеке двигателя, а также предохранителя противотуманных фар — F Провода Переключатель, который вы поместите под рулем Противотуманные фары и накладки 2. Далее, перед тем, как установить противотуманные фары на Рено Логан, вам потребуется изучить технологию установки переключателя.
Нужно обезжиривать как металл, так и саму виброизоляцию. На всю процедуру тратится около трех дней, зато потом шумоизоляция Sandero становится ничуть не хуже, чем у Пассата. Иногда слышны шумы в торпеде или в багажнике, но это происходит исключительно зимой, в непрогретом автомобиле.
Устранить проблемы в грузовом отсеке достаточно просто — можно просто подложить или прижать перегородку с помощью дверцы. Дальше собираем все в обратном порядке. Сборка прошла гораздо быстрее.
Не забудете перед сборкой проверить противотуманку на работоспособность. Собираем и получаем конечный результат.
Рено Логан замена противотуманной лампы
Если возникает необходимость заменить противотуманные фары в модели Рено Логан, то по этому поводу не следует спешить обращаться в специализированный сервис. Данную процедуру можно произвести самостоятельно, когда автомобиль Рено Логан уже снят с гарантии или лампочка противотуманки не состоит в регламентном списке на бесплатную гарантийную замену. Работа не включает в себя сложные операции, а состоит из довольно простых манипуляций. Замена противотуманной фары существенно упростится, если предварительно изучить приведенную далее инструкцию.
Как выглядит последовательность операций по замене?
Как пошагово меняется лампочка противотуманки:
- Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
- После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
- Рассоединяем электрический разъем питания патрона с лампой ПТФ.
- Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
- Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.
Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.
Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.
После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).
Особенности регулирования пучка света
После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.
- Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
- Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
- Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.
- После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
- Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
- Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.
Выводы
Монтаж противотуманной оптики в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Здесь не лишними будут навыки регулировки, позволяющие корректно и достаточно быстро «выставить» световой пучок. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.
В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности (пластиковой колбы). Замена лампочки противотуманки позволит не только повысить эффективность излучаемого светового потока, но и существенно облегчить обзор в затрудненных погодных условиях (дождь, туман и пр.).
Проводим замену лампы через капот автомобиля
Согласно отзывам автолюбителей, этот вариант замены удобен и не требует больших навыков. Поставить новую лампочку можно за 20-30 минут. Все зависит от того, какая из фар не работает.
Если перегорела левая лампа, вам потребуется открыть капот и вынуть аккумуляторную батарею. Для этого у нее снимается крышка, колодка проводов отсоединяется. Доступ к правой фаре не закрыт аккумулятором, поэтому заменить ее будет проще.
Всю процедуру замены ламп после изъятия аккумулятора можно разделить на три этапа.

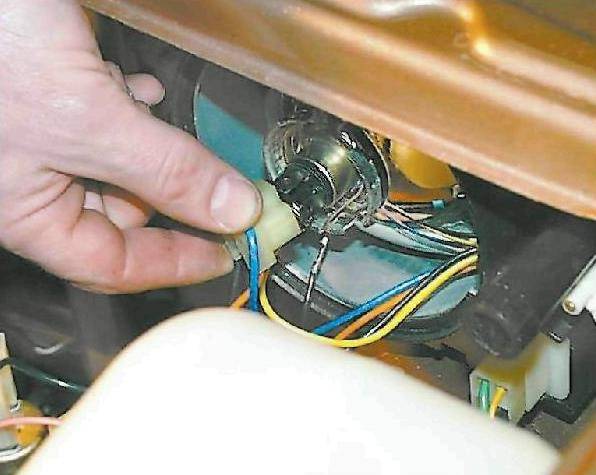

- Снятие заглушки. Для этого на заглушку нужно немного нажать и потянуть за нее снизу.
- Патрон с перегоревшим элементом вытаскивается небольшим поворотом против часовой стрелки (процесс показан на видео ниже). Если он прочно застрял, можно слегка надавить справа и слева на цоколь.
- Устанавливается новая лампочка типа H4.
Далее при необходимости (если замена производилась слева) аккумулятор подключается и ставится на место.
Установка ПТФ своими руками
Установка противотуманных фар на рено логан
Установка противотуманных фар на рено логан
Установка ПТФ своими руками
Рассмотрим пример установки ПТФ на Рено Логан фазы 2.
Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!
Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком
Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.
Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:
- Комплект ПТФ.
- Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
- Рамка для ПТФ (является вспомогательным инструментом).
- Жгут проводов.
- Маркер.
- Шуруповёрт или дрель.
- Напильник или шлифовальная бумага.
- Нож.
Так расположены провода жёлтого и синего цвета до переделки.
А так они расположены после.
Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.
Последовательность действий
- В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
- Откручиваем два болта крепления кожуха.
- Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
- Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.
Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.
В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.
Сборку производим в аналогичном порядку снятия.
Подключаем ПТФ
Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!
Фаза 2
Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.
Шаблон необходимо вырезать по накладке, соблюдая все размеры.
Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.
Фаза 1
Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!
- Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.
Благодаря шаблону, просверлить отверстия не составит труда
Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.
Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.
После того как фары установлены, подключить жгут проводов к фишке, не составит труда.
Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.
Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост. Мой муж очень рано выезжает на работу
Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами
Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.
Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.
Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.
А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо
