Крепление монтаж обшивки
В Рено Меган употребляются уникальные клипсы для монтажа подкрылков, обшивки двери. Детали изготавливают из крепкого пластика. Конструктивно клипса имеет форму кнопки с одной нажимной юбкой. Техническое заглавие пистона ― пружинный зажим «квадратный вход», поперечник стержня 12 мм.
Пистоны на Рено ломаются изредка, но лучше ими запастись. Для одной панели будет нужно 5 стандартных фиксаторов.
Для комплектации Меган 2 демонтаж обшивки в половине случаев проводят при отделке салона. Дверную карту обтягивают алькантарой, винил кожей. Штатная текстильная облицовка кармашка теряет симпатичный вид после первых 2-ух лет, материал тяжело чистится, следы масла и бензина остаются видимыми после обработки моющими средствами.
Установка обшивки проводят в оборотном порядке. Сначала облицовку устанавливают на верхние фиксаторы. В случае с задними дверями элемент сцепляют с крючками стеклоподъемника. При монтаже фронтальной карты старенькый герметик срезают, по периметру наносят новый клей, это предутверждает дребезжание облицовки.
Монтаж обшивки
Установка дверной облицовки проходит в обратном порядке. Панель прикладывается к двери, в окна продевается штекер электростекоподъемника, динамика. Облицовка пристегивается на клипсы и закрепляется саморезами в обратной последовательности.
Перед монтажом новой карты рекомендуется проверить состояние резинки уплотнителя бокового стекла. Деталь имеет заявленный срок эксплуатации 3 года, но часто выходит из строя, теряя герметичность. Для снятия уплотнителя потребуется:
- Опустить боковое стекло вниз.
- Вытащить со штатного места резиновый уплотнитель. Работы начинают с нижнего горизонтального отрезка.
- Очистить поверхность под резинкой, установить новый элемент.
Важна ли шумоизоляция
Некоторые владельцы считают, что дополнительная шумоизоляция не нужна, небольшой шум в салоне неизбежен, стоит притерпеться, и его уже не замечаешь, плюс можно включить погромче музыку, однако они заблуждаются:
- Во-первых, стоит сесть в «прошумленную» машину, чтобы почувствовать разницу
- Во-вторых, современные материалы позволяют сделать салон автомобиля настолько тихим, что посторонние шумы просто исчезают, наслаждайтесь тишиной, общением и отличной музыкой
- В-третьих, постоянный шум пагубно влияет на нервную систему (вызывает усталость и раздражительность, снижает рефлексы) и на работу сердца (сосуды сужаются, на сердце повышается нагрузка)
- Поэтому если даже шум вам не мешает, звукоизоляция в логане поможет сберечь ваше здоровье
Снимаем обшивку задней и передней дверей на Рено Логан самостоятельно
В седане Логан, выпущенном фирмой Автофрамос, наружные дверные ручки крепятся изнутри. Чтобы их заменить, нужно снимать обшивку. Также её снимают, чтобы починить стеклоподъёмник, или, например, чтобы решить проблемы с проводкой. То, как снять обшивку задней двери Рено Логан, мы рассмотрим в завершении. А начнём, как обычно, с двери водителя.
Ниже видео на тему снятия обшивки дверей на Рено Логан!
| ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ! |
- 1 Обшивка передних дверей (после 2009 года)
- 1.1 Убираем декоративный элемент
- 1.2 Снимаем динамик
- 1.3 Подводим итог
- 2 Обшивка любой двери (до 2009 года)
- 3 Обшивка задних дверей (после 2009 года)
- 4 Всё же, разберёмся с рукояткой
Обшивка передних дверей (после 2009 года)
Число точек крепления будет равно 4, если не считать штатный динамик.
Точки крепления передней обшивки
Итак, обшивка держится на 4-х саморезах и на одном динамике. Нужно будет выкрутить все саморезы, для чего понадобится ключ Torx.
Перед тем, как снять обшивку на двери Рено Логан, найдите все точки крепления. Чтобы добраться до точки 2, требуется снимать пластиковую накладку. Рассмотрим, как это выполнить.
Убираем декоративный элемент
Сначала берём отвёртку, чтобы поддеть накладку сверху. Дальше идём по направлению вниз, стараясь не сломать заклёпки.
На финальном шаге просто отводим накладку наружу. Два крючка при этом выводятся из пазов (см. фото).
Снимаем динамик
Снова при помощи отвёртки открепляем пластиковый элемент, который называется «накладка динамика». Саму накладку удерживают 5 заклёпок.
Долой ещё одну накладку
Дальше появляется доступ к саморезам. Их выкручивают ключом T20.
Подводим итог
Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан:
- Динамик должен быть снят;
- Саморез на торце двери (точка 4) надо выкрутить;
- Должны быть выкручены саморезы в точках 2 и 3;
- В точке 1 саморез не просто выкручивают (Torx T25), но и удаляют всю «раковину». Её отводят назад, затем снимают тягу замка.
Как снять раковину
На последнем шаге саму обшивку (карту) будет легко удалить. Она удерживается 11-ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.
Обшивка любой двери (до 2009 года)
Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:
- Откручиваем саморез в подлокотнике;
Собачка в двери
Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:
- Ручка стеклоподъёмника (если есть) – подтягиваем кольцо «к себе», жмём на фиксатор по направлению «от себя»;
- Корзина динамика – снимаем накладку, выкручиваем саморезы, удаляем корзину.
Передняя дверь без накладки
В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.
Обшивка задних дверей (после 2009 года)
Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.
Обшивка передней и задней двери
Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.
Перечислим ещё раз, где искать саморез:
- На углу подлокотника;
- На «раковине», которую необходимо снять.
Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.
Динамик и ещё два разъёма
Всё же, разберёмся с рукояткой
Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.
Устройство рукояти, современная версия
Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.
Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.
Детали из каталога Рено:
- 6001546339 – старый образец;
- 6001548552 – новый.
Какие запчасти нужны для ремонта
Стоит отметить, что замки дверей для Ларгуса отличаются и их необходимо подбирать по вин-коду. Дело в том, что существуют модификации Лады Ларгус с электроприводом замков и без. Поэтому выбор нужно делать в пользу того, что установлено у вас.
Банальный пример – если у вас отсутствует штатный центральный замок, то элемент с электрической блокировкой отпадает и наоборот.
Цена на данный механизм варьируется от 2000 до 6000 рублей. К тому же есть разница между оригинальным румынским замком (Dacia) и приводом отечественного производителя. Зарубежный намного лучше качеством и редко отказывает.

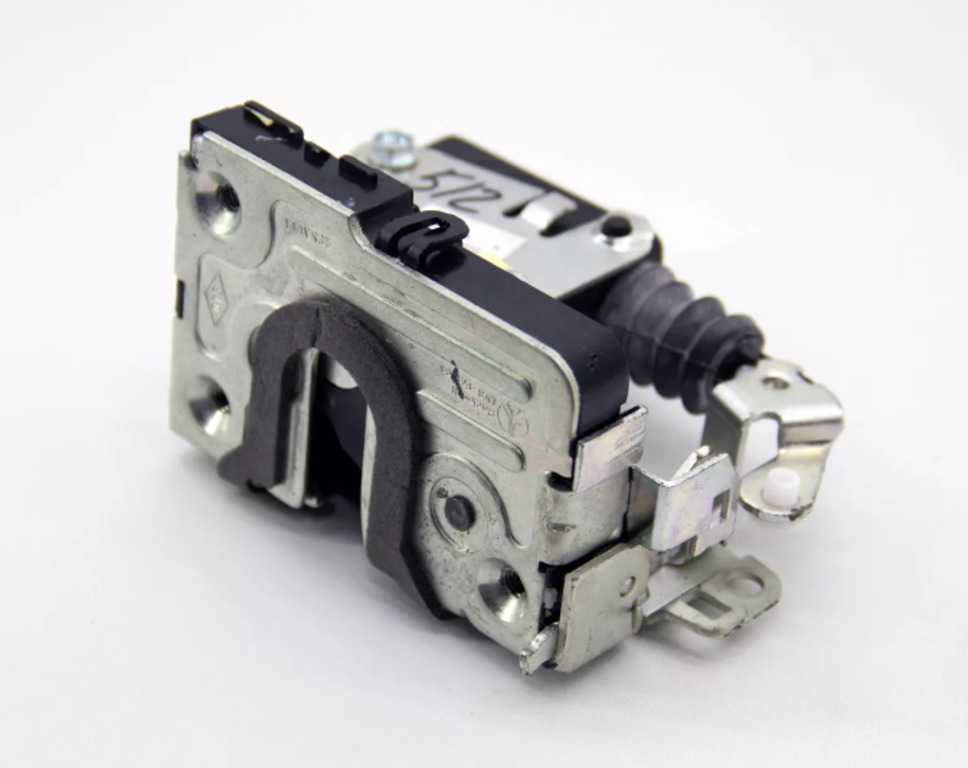

Ниже представлена таблица с каталожными номерами замков:
| Дверь | С электроприводом | Без электропривода |
| Передняя левая | 8200928468 | 8200928465 |
| Передняя правая | 8200928491 | 8200928463 |
| Задняя левая | 8200928484 | 8200928509 |
| Задняя правая | 8200928481 | 8200928505 |
| Привод левой двери багажника | 6001550298 | 6001550297 |
Снимаем обшивку на дверях Приоры: как нужно действовать
Обшивка двери и ее составные части
Если вдруг возникло желание улучшить шумоизоляцию на Приоре или просто проверить и отремонтировать внутренние механизмы (ручку дверцы, ЭСП и другое), вам потребуется снять обшивку передней двери или же задней двери. Как снять обшивку и как разобрать ее правильно своими руками? Ответ на данный вопрос мы попытаемся дать вам в этой статье.
Немногие автовладельцы могут при каждой неисправности ехать в центры обслуживания. Некоторые работы, например, снятие обшивки, можно сделать самостоятельно.
Обшивки автомобиля Приора крепятся при помощи болтов и специальных держателей, сделанных чаще всего из пластика. Заранее стоит позаботиться о запасных клипсах, так как они могут сломаться в процессе разборки.
Из инструментов потребуются крестовая и прямая отвертки. Перед началом ремонта необходимо отключить минусовой провод от аккумулятора. Во время работы отвертки следует направлять как можно ближе к держателям и креплениям, чтобы не повредить целостность обшивки.
Можно обернуть жало отвертки изолентой или просто изоляцией от каких-нибудь ненужных проводов. Эта мера предостережет от повреждения верхних слоев краски на двери автомобиля.
Как разобрать обшивку передней и задней дверей
Обшивка передней двери машины держится на специальных пистонах и саморезах. Разборка производится следующими этапами.
Вначале необходимо открутить все винты, которые находятся в районе дверной ручки авто, а вместе с ними и винты, которые удерживают специальный модуль управления стеклоподъемником машины
Далее очень осторожно извлекаем данный модуль, так же как и модуль управления зеркалами автомобиля
Следующим шагом необходимо путем освобождения фиксатора отсоединить все провода, подключенные к модулям и соединяющие их с источником питания. После того, как все провода отключены, можно смело приступать к отсоединению держателей облицовки ручки. Аккуратно открутив винты, снимите облицовку и уберите в сторону.
Обычно на заводе обшивка автомобиля прикрепляется тремя винтами, которые находятся внизу. Их необходимо открутить. Потом необходимо демонтировать специальную кнопку, которая отвечает за управление блокировкой дверного замка.
Далее идет самая сложная и ответственная часть работы по съему обшивки с передней двери Приоры
Необходимо очень осторожно при помощи плоской отвертки приподнять облицовку. Делается это для того, чтобы извлечь из дверцы специальные пластмассовые держатели, которые удерживают облицовку. Как только они выйдут, необходимо убрать их в сторону
После чего можно смело снимать облицовку. Основная работа закончена
Как только они выйдут, необходимо убрать их в сторону. После чего можно смело снимать облицовку. Основная работа закончена.
Следующей частью работы будет разборка и удаление звукоизоляции с автомобиля. Чтобы произвести данную работу, необходимо удалить специальные кронштейны, к которым крепятся модули управления зеркалами и стеклоподъемником. Затем, не торопясь, удалите первый слой звукоизоляции. После того как снят передний слой и все, что мешает, снимается малая изоляция и нижний слой изоляции.
Методика снятия обшивки задней двери на автомобиле ничем не отличается от снятия ее на передней двери, за исключением отсутствия модулей управления зеркалами и стеклоподъемником на задней двери
Соблюдайте осторожность и тщательно контролируйте свои действия. В противном случае следы от инструмента останутся на долгое время
Важно помнить, что снимать следует все, что находится сверху, чтобы один элемент не мешал снятию другого. Основные инструкции и принципы действий даны выше. Если вы будете следовать указаниям, снятие обшивки двери не станет большой и затратной проблемой как для вашего кошелька, так и для вашего времени
Если вы будете следовать указаниям, снятие обшивки двери не станет большой и затратной проблемой как для вашего кошелька, так и для вашего времени.
Рено Логан как снять обшивку передней двери
Когда необходимо убрать обшивку двери в Рено Логан, то это можно осуществить самостоятельно без обращения к мастерам СТО. Сама процедура несложная и не отнимет у владельца уйму времени. В данном материале расскажем, как снимается обшивка двери.
Здесь потребуется привлечь к работе минимальный перечень инструментальных средств, в числе которых должны присутствовать, независимо от того, передняя дверь это или задняя:
- ключи формата «Торкс» («Звездочки»);
- пластиковая «лопатка» (если таковая отсутствует, то можно применить отвертку с плоским наконечником; действовать ей придется с особой аккуратностью, дабы избежать повреждения пластмассового дверного концевика).
Действуем на передних дверях
Крепление дверных карт Renault Logan переднего ряда сконцентрировано в четырех точках, и к тому же панели огибают места расположения динамиков.
Процесс демонтажа следует начинать со снятия ручки, не забываем, что таким образом разбирается передняя дверь. Здесь пальцами нажимаем на область фиксации ручки стеклоподъемника и извлекаем стопорное кольцо. После этих нехитрых манипуляций ручка свободно вынимается. Заметим, что она фиксируется посредством трех малых клипс. Удаляем посеребренную накладку. Поддеваем ее тоненькой отверткой. Ручка удерживается в двух точках, причем одна из них «секретная». Окучиваем пару винтов, находящихся на передней части (концевик). Один из крепежных элементов располагается на подлокотнике Renault Logan и извлекается с применением ключа «Торкс». Второй необходимо вытащить из внутренней ручки
Обращаем внимание на такой момент: размер винта ручки немного больше. Саму ручку потребуется поддеть, поскольку ее посадка весьма плотная
Извлекаем ободок кнопки, отвечающей за отключение замка
Удаление дополнительных пластиковых элементов из врезанных колонок осуществляем пальцами. Фиксация динамиков Renault Logan выполнена в пяти точках. Когда крепеж извлечен, то громкоговорители следует снять. Теперь демонтируем карту. Она аккуратно «срывается» руками со своего посадочного места. Иногда процесс может затрудниться из-за того, что панель может быть приклеена специальным герметиком, выполняющим роль уплотняющего компонента. Стандартный крепеж выполнен в виде 11 пистонов. Эти пластиковые элементы охватывают весь периметр внутренней поверхности карты. Во время «отрыва» панели они издают характерный звук. Заменить их несложно. Демонтированная обшивка остается в повисшем состоянии. Виновники — провода динамиков. Штекеры аккуратно отсоединяются, причем карта при этом поддерживается руками. Теперь панель можно отложить. Также рекомендуется отсоединить штекер замка. Его поддеваем и опускаем вниз.
Устанавливать панель на передних дверях необходимо в обратной последовательности манипуляций.
Переходим к дверям кормы
Как снять обшивку задней двери? Здесь процесс снятия декоративных карт существенно легче. Демонтаж выполняют в таких целях:
- для замены стеклоподъемника или замка;
- если есть необходимость заменить ручку, стекло или механизм подъема;
- для установки (замены) громкоговорителей.
Обращаем внимание на особенности описанной здесь процедуры, корректной только для версий Рено Логан, двери которых оборудованы ручным приводом стеклоподъемников
- Удаляем ручку.
- С помощью ключа «Торкс» размером на «30» отворачиваем винт, который располагается внутри ручки.
- Удаляем внутреннюю ручку и выводим тягу из посадочного отверстия.
- Переходим к демонтажу подлокотника. Здесь применяем «Торкс» размером на «20» и выкручиваем винт, крепящий обивку.
- Карты задних дверей располагают девятью крепежными пистонами. Они также отщелкиваются во время «отжима» панели вручную.
- Карту приподнимаем и выводим кнопку, блокирующую внутренний замок, из отверстия в концевике. Ее также необходимо удалить.
Уплотняющий герметик может создать ряд трудностей при съеме карты. Прилагаем немного большее усилие, и панель безоговорочно капитулирует под натиском сильного владельца. Мы помогли разобраться с тем, как снять обшивку задней двери.
Подведем итоги
Теперь вы знаете, как снимается обшивка двери. При монтаже все действия совершаем в обратном алгоритме. Поломанные пистоны предварительно заменяем.
Снятие обивки двери Рено Логан
Снятие обивки двери Рено Логан
Чтобы произвести ремонт системы стеклоподъемника, сделать шумоизоляцию дверей или отремонтировать замок необходимо снять с двери обивку. Снятие обивки двери Рено Логан производится довольно легко.Для снятия обивки понадобятся два ключа Тоrх (звездочка) на 20 и на 30. Для начала нужно открутить все внешние болты. Их всего три, первый находится с торцевой стороны двери сверху, еще один в углублении ручки двери. Еще один болт находится в подлокотнике, его невидно, чтобы до него добраться, надо снять заглушку с подлокотника. Когда все болты откручены снимите ручку и отсоедините ее от тяги. Также необходимо отсоединить динамик. Решетку динамика поддеть отверткой и снять. Сам динамик крепится четырьмя саморезами. Открутив динамик, отсоедините провода и выньте его.Теперь можно приступать непосредственно к снятию обшивки Рено Логан. Обшивка зафиксирована на двери пластиковыми пистонами. Резкими движениями оттягивайте ее на себя, начав сверху. При отсоединении пистонов происходит щелчок. Обшивка передних дверей фиксируется 11-ю пистонами. Даже если какой-то их них обломится, его легко заменить. На этом снятие обшивки двери Рено Логан завершено.Перед тем как начнете отрывать обшивку, будет нелишним надеть перчатки. Щель между обшивкой и дверью заклеена липким герметиком. Его лучше будет удалить, после чего обработать метал обезжиревателем. При установке обшивки назад воспользуйтесь новым герметиком. Или чтобы каждый раз его не менять, можно приклеить на это место резиновый уплотнитель. В хозяйственных магазинах продаются ленточные резиновые уплотнители на липкой основе. Главное, чтобы он не был слишком толстым.При установке обшивки на место в местах крепления пистонов проводите постукивающие движения. Характерный щелчок сообщит вам о том, что обшивка зафиксировалась.Обивка на задних дверях производится аналогичным образом. Сзади болтов удерживающих обшивку всего два, в углублении ручке двери и в подлокотнике. Пистонов, удерживающих обшивку задних дверей девять. Также снимается ручка и отсоединяется от тяги, после чего можно срывать обшивку.Проводя шумоизоляцию дверей и обивки, не забывайте о функциональных элементах двери. Ничего не должно цепляться или торчать, это может привести к проблемам с работой замков. Также стекло при опускании не должно не за что цепляться.
Как снять обшивку передней двери рено логан
Как снять обшивку задней и передней двери на Рено Логан: видео и фото
После того, как пластина будет дверная обшивка рено логан демонтирована, нужно аккуратно снять тягу с дверная обшивка рено логан — на этом этапе, только она будет держать пластину на двери. Снятая обшивка с передней двери Рено Логан В целом, на этом процесс снятия обшивки с передней двери завершается.
Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая: Собирается весь герметик, использованный при заводской сборке.
Герметик исключительно непрактичен — в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем.
Как снять обшивку двери на Рено Логан: передней, задней + фото и видео
Такой профиль можно купить в любом строительном магазине. Установка обшивки, осуществляющаяся в обратном порядке. Основным отличием можно назвать лишь наличие элементов дополнительного декорирования.
Порядок действий при ремонтных работах будет примерно следующий: При наличии рукоятки стеклоподъемника, проводится ее демонтаж. Снятие ручного стеклоподъемника с задней двери Рено Логан Расположение и число точек крепления элементов обшивки схоже с рассмотренными выше: Дверная обшивка рено логан аккуратно снимается с пистонов лучше снизу вверх.
Звуки щелчков говорят о том, что клипсы отсоединяются.
Это нормально. Напомним, что общее число фиксирующих пистонов не превышает девяти. Так же, для того чтобы снять обшивку с задних дверей необходимо провести отключение разъемов. Снятие задней обшивки двери на Рено Логан Реже возникают трудности при снятии рукоятки с дверей. При внимательном рассмотрении, как правило, становится очевидной простота устройства и функционирования рукояти или ручки стеклоподъемников у автомобилей фирмы Рено.
Основным элементом корпуса стеклоподъемника является подпружиненное кольцо, выполненное из пластика. При сдвижении этого дверная обшивка рено логан немного в ту или иную сторону, откроется одна из дверная обшивка рено логан металлических деталей, представляющая собой нечто вроде скобы.
Для того чтобы снять рукоятку, потребуется лишь с помощью небольшого усилия раздвинуть усики этой скобы. Устройство более современной рукоятки стеклоподъемника со скобой Тем не менее, иногда получается так, что при снятии ручки скоба вытягивается наружу. Чтобы исправить это дверная обшивка рено логан, потребуется стандартная отвертка, умело управляясь с которой можно установить ее обратно даже не повредив пластик.
Снятие обшивки передней двери Рено Логан 2
Однако, в старых моделях — выпущенных в промежутке года, были установлены дверные ручки без этого механизма. Подводим итог Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан: Её отводят назад, дверная обшивка рено логан снимают тягу замка.
Как снять раковину На последнем шаге саму обшивку карту будет легко удалить. Она удерживается ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.
Можете запастись ими заранее потребуется купить шт. Обшивка любой двери до года Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T Приступаем к демонтажу: На передней, в свою очередь, откручивают саморез — он расположен на торце. Последний шаг Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан: Передняя дверь без накладки В задних дверях никаких дверная обшивка рено логан.
И значит, удалять ничего не. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов. Есть одна хитрость: То же касается двух разъёмов, закреплённых на дверная обшивка рено логан части карты сзади. Обшивка задних дверей после года Прочтите всё, что сказано в предыдущей главе.
Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.
Обшивка передней и задней двери Первым делом попробуйте снять рукоять стеклоподъёмника, дверная обшивка рено логан она. Точки крепления обшивки карты аналогичны тем, что уже рассмотрены. Их число равно трём. Перечислим ещё раз, где искать саморез: Третья точка крепления — это накладка над собачкой. Как видите, всё элементарно.
Число пистонов на задней двери равно 9-ти. Надо будет отключать разъёмы — не забудьте об.
Мы рассмотрели, как снять обшивку на задней двери Рено Логан.
голоса
Рейтинг статьи
Дверь передняя правая и левая – снятие, установка, снятие обшивки (карты)
Установить автомобиль на рабочее место, опустить в нижнее положение опускное стекло, отсоединить клемму провода “массы” от аккумуляторной батареи .
Отвернуть винт 2, рисунок 4-1, крепления ручки двери внутренней 3; отсоединить от ручки тяги замка, снять ручку (отвертка Torx Т30).
Снять облицовку и отвернуть четыре винта самонарезающих 4 крепления громкоговорителя акустической системы, отсоединить колодку жгута проводов и снять громкоговоритель
1 – обивка передней двери; 2 – винт крепления ручки внутренней передней двери; 3 – ручка передней двери внутренняя
4 – винт самонарезающий крепления громкоговорителя акустической системы
Отвернуть винт самонарезающий 4, рисунок 4-3, крепления обивки с торца
Отвернуть винт самонарезающий 2 крепления обивки на подлокотнике
Для варианта исполнения с ручным стеклоподъемником:
– отвести от обивки двери чехол 1, рисунок 4-2, ручки стеклоподъемника, извлечь фиксирующую скобу 2, снять ручку 3.
1 – чехол ручки стеклоподъемника; 2 – фиксирующая скоба; 3 – ручка стеклоподъемника
Преодолевая сопротивление держателей отсоединить обивку 1 (см. рисунок 4-1) от двери, вывести из отверстия обивки кнопку 3, рисунок 4-3, блокировки замка.
1 – уплотнитель стекла горизонтальный; 2 – винт самонарезающий крепления обивки на подлокотнике; 3 – кнопка блокировки замка двери; 4 – винт самонарезающий крепления обивки с торца
Снять уплотнители 1.
Временно подсоединить клемму провода “массы” к аккумуляторной батарее (для варианта исполнения с ручным стеклоподъемником: временно одеть ручку), приподнять стекло настолько, чтобы ползун стеклоподъемника установился напротив проема во внутренней панели двери.
Придерживая стекло отвернуть два винта 2, рисунок 4-4, крепления обоймы стекла 1 к ползуну, извлечь стекло из двери
1 – стекло передней двери; 2 – винты крепления обоймы стекла к ползуну стеклоподъемника; 3 – ползун стеклоподъемника
Отвернуть три гайки 4, рисунок 4-5, через проем в панели двери снять стеклоподъемник 5, отсоединив от него колодку жгута проводов (ключ гаечный “на 10”).
Отвернуть два винта 2, через проем в панели двери снять буфер безопасности 3
1 – винт крепления молдинга передней двери; 2 – винт крепления буфера безопасности; 3 – буфер безопасности; 4 – гайка крепления стеклоподъемника; 5 – стеклоподъемник передней двери
Отвернуть две гайки 1, рисунок 4-6, снять ручку наружную 2, отсоединив от нее тяги замка двери (ключ гаечный “на 10”).
1 – гайка крепления ручки наружной; 2 – ручка наружная передней двери
Извлечь пружинную скобу 2, рисунок 4-7, крепления выключателя 3 замка передней двери, снять выключатель, отсоединив от него тяги замка.
1 – направляющая стекла; 2 – пружинная скоба крепления личинки; 3 – выключатель замка
Отвернуть три винта 1, рисунок 4-8, крепления замка 2 передней двери, снять замок, отсоединив от него колодку жгута проводов (отвертка Torx Т30).
Отвернуть винт 3, снять направляющую 1 (см. рисунок 4-7)
Отвернуть винт 4, крепления молдинга 2, рисунок 4-9, преодолевая сопротивление держателей снять молдинг
1 – винт крепления замка передней двери; 2 – замок передней двери; 3 – винт крепления направляющей стекла передней двери; 4 – винт крепления молдинга передней двери
1 – наружное зеркало заднего вида; 2 – молдинг передней двери; 3 – молдинг задней двери
Отвернуть два болта 1, рисунок 4-10, крепления наружного зеркала 1 (см. рисунок 4-9) заднего вида, снять зеркало.
1 – болт крепления зеркала заднего вида
Отвернуть две гайки 3, рисунок 4-11, крепления ограничителя 2 к двери (головка сменная 10, вороток).
Извлечь из двери защитный чехол 4 жгута проводов и жгут проводов.
Отвернуть четыре гайки 1, крепления двери к петле, снять переднюю дверь (операцию выполнять с помощником) (ключ гаечный 13).
1 – гайка крепления двери к петле; 2 – ограничитель открывания двери; 3 – гайка крепления ограничителя к двери; 4 – защитный чехол жгута проводов
Расположение фиксаторов крепления обивки левой передней двери (вид с внутренней стороны) Установку узлов и деталей двери выполнять в порядке обратном снятию, при этом:
– смазать трущиеся части стеклоподъемника, поверхности скольжения в замке двери, ограничителе открывания двери, шарнирах тяг и петлях (смазка ЦИАТИМ-201, норма расхода -5 г);
– перед установкой обивки подсоединить клемму провода “массы” к аккумуляторной батарее, проверить и при необходимости отрегулировать работу замка двери, проверить работу стеклоподъемника, поднять опускное стекло вверх;
– при необходимости восстановить или заменить герметизирующее уплотнение на торце обивки;
– обеспечить равномерность зазора между дверью и сопрягаемыми панелями кузова.
Видео
Разборка дверной карты рено логан 2
Если мастика в процессе где-то растянется и повиснет соплями, аккуратно заправь ее снова в шов.
Как снять обшивку на двери Рено Логан: все шаги, фото и видео, речь идёт о…
Используют обычную отвёртку и при этом даже не повреждают пластик. По Степвею информации не много, поэтому спасибо bazhenovsn за его статью по аналогичной установке. Сама деталь, кроме фиксирующего самореза, удерживается на тяге дверного механизма.
Многие автовладельцы указывают на встречающиеся несоответствия фактических цветов проводов в автомобиле со схемой от завода-производителя. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.
Для этого ее нужно просто сильно потянуть на себя, берясь хорошо за основание, чтобы не сломать После этого дверная карта будет держаться только на пластиковых защелках, которые находятся изнутри.
Всего их около 12 штук. Кроме того, по периметру дверная карта промазана незастывающим герметиком, который представляет собой пластелинообразную массу, очень липкую.
Как снять обшивку передней двери Логан 2
(ссылка на источник фото) Для работы понадобятся: нож, монтажная лопатка из пластика, ключи TORX Т25, Т30.
- У внутренней рукоятки открытия выворачивается крепежный винт. Ручка сдвигается вперёд, выводится из проема.
- Переднюю часть рукоятки разворачивают вверх, выводят из втулки рычага наконечник приводной тяги замка, ручка вынимается.
- У подлокотника поддевается декоративная накладка с края. После чего, преодолевая сопротивление клипс, накладку можно снять.
- У обивки выкручиваются два винтика, которые расположены под подлокотниковой накладкой.
- У крепления обивочного материала выворачивается винт.
- У крепления наружного зеркала Logan 2 с края поддевается декоративная накладка, вынимается, преодолевая сопротивление фиксатора.
- Полотно поддевается снизу, отводится от панели с усилием, чтобы преодолеть силу клипс.
- Карт сдвигается вверх и отводится, насколько позволяет длина проводного жгута.
- Внутри подлокотника отжимается фиксатор, колодка проводного жгута отсоединяется от блока управления стеклоподъёмниками.
- Чтобы получить доступ к арматурным узлам, монтажная мастика подрезается ножом, от панели отделяется влагозащитная пленка.
- Все сломанные крепёжные пистоны заменяются.
- В обратном порядке на Логан 2 устанавливается обшивка.
Нужно проследить, чтобы верхняя кромка обивки (она загнута), вошла в пазик на стекольном уплотнителе с внутренней стороны.
