Снятие и установка подшипника выключения сцепления Рено Логан: пошаговая инструкция

Замена сцепления на рено

О том, что пора выполнить замену сцепления Логана, неопытные автовладельцы часто задумываются слишком поздно. Они не замечают с крытых, а порой и явных признаков неисправности узла. А ведь на машинах, оборудованных механической КПП, сцепление выполняет очень важные функции.

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

корзина прочно соединена с маховиком, имеет штампованный кожух;
ведомый диск зажат в пружинах корзины;
подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Автосервис Ренок предлагает услугу «Замена сцепления» для автомобилей на платформе Renault-Nissan.

8 клапанов мотор K7M

Renault
5400 ₽

16 клапанов мотор K4M

Renault
6300 ₽

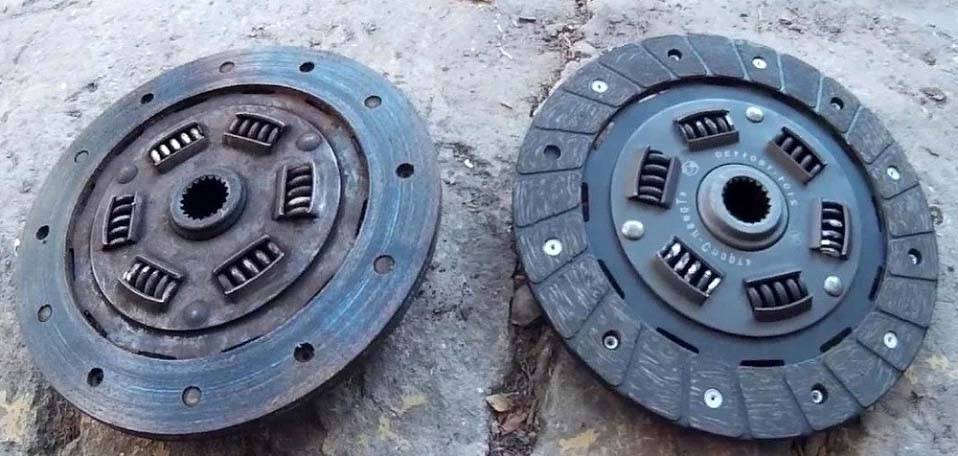

Средний ресурс диска сцепления у автомобиля Renault Logan составляет 150 тыс.–200 тыс. км, после чего требуется замена изношенных деталей.

Неисправность корзины сцепления, как правило, связана с деформацией лепестков. Со временем они теряют свои пружинящие свойства. Это приводит к тому, что сцепление выключается не до конца, вследствие чего переключать передачи становится довольно тяжело. Износ корзины влечёт за собой повреждения выжимного подшипника и диска сцепления.

Здравствуйте. Покажем замену сцепления на автомобиле Рено Логан. Аналогично меняется на Сандеро, Ларгус.

Процедуру замены сцепления нужно делать на яме или подъемнике.

Как отрегулировать сцепление своими руками

При оснащении автомобиля механической системой регулировка сцепления «Рено Логан» производится с помощью двух рожковых ключей на 10, рожкового ключа на 7 и измерительного инструмента. Область манипуляций предварительно очищается от загрязнений.

На автомобиле, сошедшем с конвейера, привод сцепления установлен в соответствии с двумя критериями:

86 мм от кронштейна коробки передач до вилки сцепления;
60 мм от кронштейна до обжатой части наконечника троса.

Допустимое варьирование показателей составляет 5 см в большую или меньшую сторону. После введения машины в эксплуатацию корректировке подлежит только второй параметр. Его и требуется измерить перед началом корректировки.

Затягивание или ослабление троса требуется, если результат измерения выходит за пределы 55–65 мм. В первую очередь манипуляции затрагивают контргайку. Ее ослабляют, чтобы начать смену местоположения регулировочной гайки. Процесс выполняется двумя ключами на 10.

После этого происходит изменение длины троса. Здесь ключом на 7 требуется зафиксировать шестигранник, чтобы удержать наконечник элемента. А ключом на 10 поворачивать гайку, обеспечивающую регулировку. Чтобы подтянуть сцепление на «Рено Логан», нужно закручивать гайку. В этом случае положение педали будет становиться выше. Для достижения противоположного результата следует отпускать гайку. Как только показатели вошли в допустимый предел, манипуляции прекращаются.

Остается только зафиксировать новое положение гайки для регулировки контргайкой и проверить достигнутый результат. Оценивается положение педали сцепления. Ее уровень должен совпасть с тормозной педалью или оказаться немного выше. Схватывание обычно происходит примерно на середине. А включение задней передачи должно проходить без затруднений, исключать хруст и другие шумы.

Если возникшие сложности не удалось исправить регулировкой сцепления, проблема кроется глубже. Если она связана с износом ведомого диска, выжимного подшипника, всю систему требуется заменить. На «Рено Логан» такой ремонт выполняется на 200 000 километрах пробега. Однако особенности использования могут потребовать выполнение процедуры раньше.

Если в авто стоит гидравлическое сцепление, то проблемы с педалью устраняются путем удаления воздуха из системы. Прокачка сцепления производится по следующей схеме:

установить ТС на яму или подъемник;
снять защиту поддона картера;
отсоединить датчик уровня тормозной жидкости;
убрать пробку от бачка гидропривода;
для удаления воздуха из пространства между бачком и штуцером надо зафиксировать педаль в высоком положении;
бачок гидропривода заполняется жидкостью;
подсоединить приспособление;
снять заглушку;
установить штуцер для прокачки;
нажать на фиксатор, избегая его натяжения;
вытянуть трубопровод сцепления до щелчка, чтобы получить отверстие для выхода воздуха;
включить насос;
дождаться, пока в сливаемой жидкости не будет пузырей;
закрыть отверстие, завершив действие 10-кратным нажатием педали сцепления;
зафиксировать трубопровод гидропривода;
для очистки от воздуха емкости между штуцером и цилиндром надо подсоединить к системе пустой шприц;
нажать на фиксатор, не воздействуя на него в сторону натяжения;
вытянуть трубопровод гидропривода;
включив насос, наполнить шприц жидкостью, спустив его в систему;
повторив операцию трижды, требуется закрыть отверстие, вернув элементы на свои места;
при необходимости нужно долить рабочую жидкость в бачок.

Рассмотрев вопрос, как регулировать сцепление на «Логане», подведем итоги: эта процедура требуется в качестве профилактической меры после достижения определенного километража или замены элементов сцепления. Она позволяет устранить ряд неисправностей.

Чтобы выполнить регулировку, требуется небольшой набор инструментов. Работа не предполагает больших познаний. Для нее требуется умение правильно произвести измерение, а также понимание, в какую сторону крутить гайку для достижения нужного показателя. Исправление хода педали на гидравлическом сцеплении заключается в поэтапном удалении воздуха из системы.

Стоит помнить, что не все проблемы со сцеплением решаются регулировкой педали. Если перенастройка не дала эффекта, следует проверить, а по необходимости заменить, другие элементы сцепления.

Чтобы увеличить ресурс сцепления, важно использовать сцепление правильно. Его нужно полностью прожимать, а на первой и второй передачах плавно отпускать

Водителю следует избегать пробуксовки, переключения скоростей без использования сцепления. Таким образом, будет снижаться износ элементов системы. И потребность регулировки и замены не возникнет раньше положенного срока.

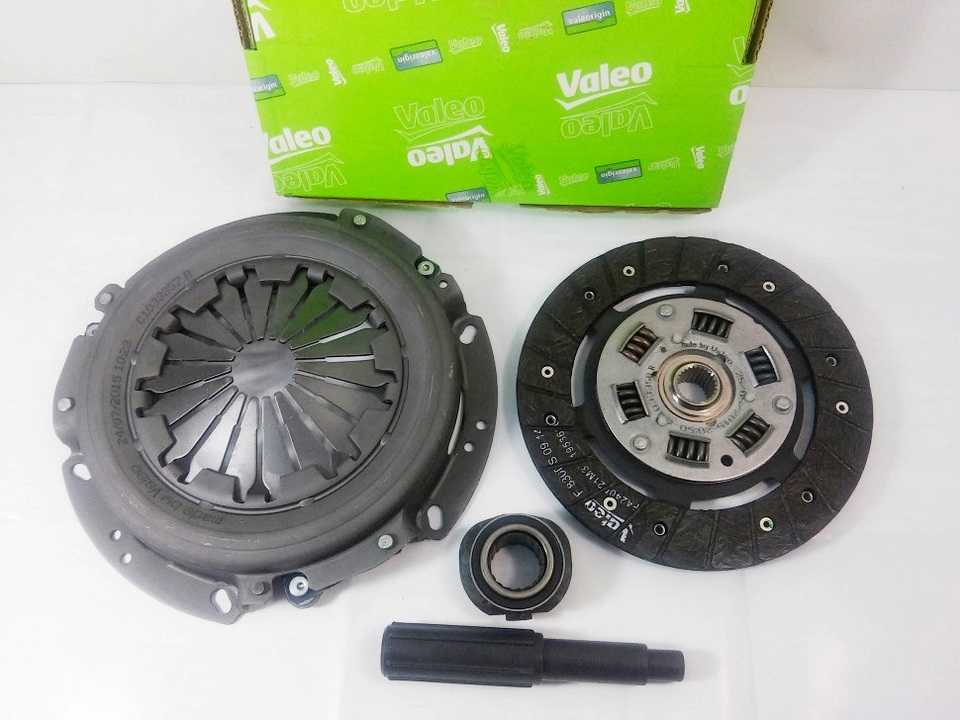

Как выбрать комплект сцепления для RENAULT LOGAN 1.6?

Сцепление автомобиля являются узлом, который несет очень важную функцию – обеспечивает мягкое и безболезненное для автомобиля переключение передач.

Для чего нужен комплект сцепления?

Задача сцепления заключается передаче крутящего момента от двигателя к трансмиссии, в разъединении трансмиссии от работающего двигателя на время, необходимое водителю для включения нужной передачи в коробке передач и обеспечении мягкого (без ударов и толчков) подключения трансмиссии обратно к двигателю. Дополнительная задача для сцепления – отсоединять трансмиссию от двигателя во время резкого торможения, во избежание остановки двигателя, а также компенсировать различные толчки и удары, чтобы не повредить механизм КПП. Основными деталями, входящими в сцепление являются нажимной диск сцепления, ведомый диск сцепления и подшипник. Данный набор в простонародье называется комплектом сцепления. В обычном (рабочем) состоянии, когда педаль сцепления свободна, ведомый диск зажат между нажимным диском и маховиком. В это время передача крутящего момента на вал КПП производится за счет силы трения.

Когда водитель нажимает ногой на педаль сцепления, то путем воздействия через трос сцепления специальный нажимной рычаг в сцеплении поворачивается относительно своего места крепления. После этого свободный конец вилки рычага начинает давить на выжимной подшипник. Последний, перемещаясь к маховику, – давить на пластины, которые отодвигают нажимной диск. В данный момент ведомый диск освобождается от прижимающих усилий, сила треня пропадает из за появившегося зазора и таким образом происходит отсоединение сцепления от двигателя.

Когда менять комплект сцепления?

В целом сцепление является очень прочным узлом, который способен выдерживать значительные динамические нагрузки, компенсировать отсутствие достаточных навыков работы со сцеплением у неопытного водителя. Необходимость замены сцепления возникает, как правило, только в случае износа фрикционных накладок дисков сцепления или подшипникового узла. Случается, что сцепление изнашивается раньше времени, если были допущены ошибки при установке и регулировке сцепления или полома вилки сцепления по каким то причинам. Долговечность сцепления изначально зависит от прочностных и нагрузочных характеристик, заложенных при конструировании, от качества компонентов, а самое главное – от навыков и стиля вождения владельца автомобиля.

В нормальных условиях качественное сцепление RENAULT LOGAN 1.6, как впрочем, и на любом другом автомобиле может потребовать замены не ранее чем при пробеге 100 тыс. км. На износ сцепления обязательно укажет скрип и скрежет, возникающий при нажатии на педаль сцепления.

Какой комплект сцепления выбрать?

На сегодняшний день перед владельцем автомобиля всегда встает вопрос какой комплект сцепления выбрать – оригинальный или аналог? Наиболее предпочтительным вариантом всегда было приобретение оригинального комплекта сцепления для RENAULT LOGAN 1.6. Отличный вариант — предложения таких брендов, как SACHS, VALEO, LUC и других, поставляющих комплектующие автопроизводителям. Качественный бренд, выпускающий комплект сцепления, которые по своим характеристикам на 100% соответствуют параметрам, которые были заложены в конструкции (размеры, состав фрикционных накладок, характеристики подшипникового узла), позволяет забыть о замене сцепления на срок более 100 тыс. км. В случае же приобретения самых дешёвых вариантов, возможно данный узел придется снова менять уже через 50-60 тыс. километров.

Можно ли заменить комплект сцепления самому?

Процедура замены комплекта сцепления описана на множестве интернет-ресурсов и в любом руководстве по ремонту для RENAULT LOGAN 1.6. Процедура замены занимает 60—80 минут.

Что если не менять сцепление?

Износ и выход из строя сцепления (из-за износа накладок, поломки вилки или износа подшипника) грозит прекращением передачи крутящего момента на колеса либо невозможностью переключать передачи. Необходимо регулярно проводить техническое обслуживание автомобиля, в процессе которого проверять состояние сцепления. Если сцепление изношено, его нужно в скорейшем порядке либо менять.

Как подобрать комплект сцепления для RENAULT LOGAN 1.6?

Подобрать сцепление для RENAULT LOGAN 1.6, как и другие запчасти, можно либо в оригинальном каталоге, либо в каталоге заменителей. Если есть сомнения в правильности подбора сцепления RENAULT LOGAN 1.6 – сделайте запрос подбора сцепления по VIN автомобиля у нас.

Причины и признаки неисправностей

Несмотря на кажущуюся простоту, сцепление является достаточно деликатным и уязвимым органом автомобиля. Известны несколько основных нарушений функционирования муфты, вызванных рядом негативных факторов. Наличие одного из нижеследующих явлений служит поводом для обращения в автомастерскую:

Характерный запах гари с залипанием и провалом педали. Муфта сгорела либо облита маслом, попадание воздуха в гидросистему.
Треск, визг или другой резкий посторонний звук при переходе со ступени на ступень. Износ выжимного диска, разрушение подшипников, увеличение люфта.
Схватывание – вибрация с рывками в начале движения. Некорректно отрегулирована корзина, зеркало ведомого диска в смазке, разболтался моторный крепёж.
Ведение – выход из строя узла (сцепление не выключается, скорости не включаются). Поломка троса привода, загрязнение шлицов вала, перекос нажимного диска.
Проскальзывание (пробуксовка) вследствие того, что ведущий вал с маховиком вращаются быстрее, нежели ведомая корзина. Фрикционные накладки пришли в негодность либо попала смазка.

Однако, исходя из указанных симптомов, принять верное решение насчёт целесообразности замены в состоянии лишь специалист по обслуживанию машин данного бренда.

Замена троса сцепления и смазка упора вилки сцепления

Многим логановодам известна такая болячка, как скрип педали сцепления в жаркую погоду после продолжительной поездки. Этим летом она посетила и мой авто.Ездил на СТО, пшикнули WD-40 под пыльник вилки сцепления — хватило ровно на дорогу до дома.Назойливость данного явления и активное обсуждение в последнее время на Драйве вынудили меня изучить массу материала в сети и самостоятельно заняться устранением проблемы в своем авто.Начну с того, что десять раз пожалел, что полез менять трос сам, потому как почти все нужно делать на ощупь, т.к. обзора нет. Я включал на телефоне видео и совал его в труднодоступные места, чтобы посмотреть, как что крепиться.Заранее прошу не кидать в меня камни, т.к. от ремонта авто я далек, делал всё в первый раз, предварительно изучив эти инструкции:Замена троса привода выключения сцепления Регулировка сцепленияСмазывал по инструкции логан-гаража на logan-clubе:Инструкция логан-гаража

Трос я купил Sachs за 580 рублей.Смазку использовал синюю Mobil Mobilgease XHP 222, стоила она в районе 200 рублей.

1. Снятие тросаИ так начинаем с контргайки и гайки за грузиком — откручиваем их, ослабляя трос. Вытаскиваем трос из вилки и кронштейна.

Еще трос крепится хомутом-защелкой под левой опорой двигателя(если стоять лицом к машине, то она соответственно справа), тут только на ощупь, его надо открыть как крышечку. Трос Sachs кстати имеет одетый кусок шланга-подкладку, как я понял для этой защелки, чтобы она не намертво зажимала оболочку троса.Всё, старый трос вытаскиваем через моторный отсек, перед этим нужно понять где отверстие в щитке моторного отсека — нам совать туда новый, а визуально его не видно.Трос Sachs немного отличается от того, что стоял. На оригинальном есть лишняя кубышка, которая ни за что не крепится, я не понял зачем она.На оригинальном есть какая-то дополнительная белая оболочка, которая похоже крошится, из под нее сыпется белая пластиковая крошка, на фото видно:

2. Смазка вилки.Я отрезал иглу с обычного шприца, а колпачок иглы срезал наискось, чтобы не наваливать в пустоту смазку, а иметь возможность размазывать ее по боковым поверхностям. Надо было еще приклеить колпачок к остаткам основания иглы и всё это к шприцу, т.к. колпачок у меня решил соскочить под вилку, хорошо, что не провалился, и я его достал.В общем наваливаем смазки в шприц:

Снимаем пыльник — просто тянем, ставить назад его гораздо дольше.Вот такая картинка нам открывается, видны остатки старой коричневой смазки:

Я выдавил где-то 2 мл смазки, т.к. увидел, что какое-то ее количество всё таки упало вниз, смазав белую бобышку, решил достаточно.

Моя любимая фраза в мануалах по ремонту авто: устанавливаем всё назад в обратном порядке.Потому что тут начинается обычно настоящий гемор.Ставим назад пыльник вилки. Нужно просто взять и осмотреть вокруг, чтобы понять какими пазами надо засунуть его на место.3. Установка троса сцепления.Просовываем трос под опору двигателя, закрепляем в вилке и кронштейне, максимально открутив регулировочную гайку, просовываем в салон. Нужно защелкнуть оболочку троса в отверстии щита моторного отсека. Тоже только на ощупь, надо засовывать его под углом чуть снизу вверх. Можно пощупать старый перед снятием в этом месте.Затем откидываем педаль вверх и пытаемся закрепить трос в педаль. Для этого вперед надо совать кубышку, там в педали есть как-бы углубление для нее.После того как всё получилось(не забываем защелкнуть хомут под опорой двигателя) регулируем педаль сцепления. Я отрегулировал по линейке как в мануале.Сцепление хватало у меня раньше в самом верху, а после такой регулировки стало хватать в самом низу. Было очень не удобно, правда привык трогаться я быстро, но всё равно до сих пор иногда не дожимаю сцепление до конца при переключении и хряпаю. И раньше я подбирал обороты при переключении передач педалью газа в зависимости от оборотов, а теперь больше дергаюсь при переключении. Ну ничего, это всё дело привычки. Зато ногу удобнее теперь переставлять с педали сцепления на площадку пола слева и обратно.Педаль стала нажиматься легче и как-то плавнее.PS: Я хотел сначала поездить, попробовать, а потом писать. Проверить нет возможности: погода сейчас прохладная, и ехать долго некуда. Пишу всё это по просьбе одного человека в принципе не зная результат. Вместо этого постскриптума в дальнейшем напишу отзыв о результате.

Типичные признаки неисправности сцепления

Внимательный водитель не пропустит появление настораживающих симптомов, свидетельствующих о неполадках в механизме. Если вовремя не принять меры, можно столкнуться с тем, что автомобиль не сможет добраться до автосервиса своим ходом. Придется вызывать эвакуатор.

Автовладельцы выделяют ряд типичных признаков неисправности агрегата:

появление металлического звона после пробега более 100 000 км при передвижении влево-вправо рычага КПП, стоящего в нейтральном положении;
гул из-под днища или капота появляющийся периодически. Это особенно заметно после замены ремня ГРМ;
затрудненное переключение скоростей;
шипящий звук или треск при нажатии на педаль сцепления и когда водитель ее отпускает;
когда двигатель работает, со стороны узла слышны странные звуки типа свиста или скрежета. Такие звуки связны с сильно износившимся выжимным подшипником.

Если своевременно элемент не поменять, его может заклинить. Это будет проявляться:

высоким неприятным писком в момент нажатия педали сцепления;
переключение передач сопровождается хрустом;
машина стартует с рывками, пробуксовками, которые пропадают после набора скорости;
педаль вибрирует, когда автовладелец ее выжимает, а после отпускания не хочет возвращаться обратно;
во время работы устройства ощущается запах гари. Если в салоне запахло горелым, значит, износился ведомый диск, фрикционные накладки. Гораздо реже появление неприятного специфического запаха связано с замасливанием сцепления.

Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители

Перед тем как поменять выжимной подшипник на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как длительность срока службы во многом зависит от качества и технологичности изготовления заменяемого элемента. По умолчанию на французские авто часто устанавливают шарикоподшипники премиум класса, например брэнды SNR или SKF, поэтому при замене следует ставить аналог не хуже чем оригинал.

Таблица рекомендуемых производителей выжимных подшипников для Рено Логан 1.4-1.6

Рекомендуемые производители направляющих гильз:

-Renault (артикул -8200039656, цена 1200р);
-LUK (артикул -414 0130 10, цена 1800р).

Подшипник выключения сцепления с виду не похож на обычный шариковый радиальный элемент качения. Renault в зависимости от года выпуска снабжают трансмиссию Logan механизмами выключения сцепления двух типов:1. Вилочный (до 2005 года): Сборный узел, состоящий из корпуса, так называемого «уха», на которое передается нажимное усилие от вилки сцепления. 2.

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

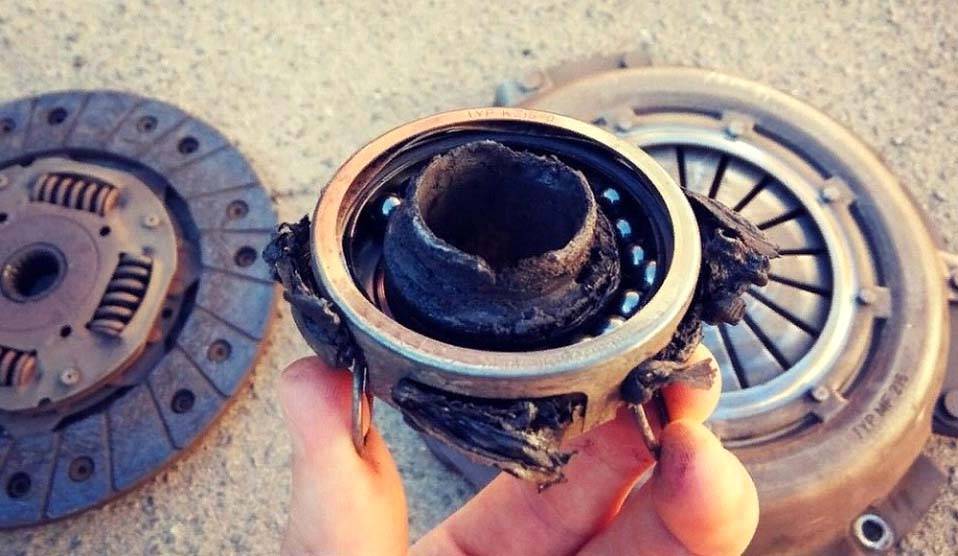

Шум выжимного подшипника Рено Логан — это главный признак поломки, который свидетельствует, что ВП вышел из строя и его потребуется заменить. Шум возникает при нажатии на педаль, в тот момент когда шарикоподшипник крутится под нагрузкой. При длительном удержании педали, шум переходит в гул.

Устройство сцепления — расположение муфты с направляющей втулкой

Как уже говорилось, для снятия и замены подшипника необходимо снять МКПП. Ниже представлена коробка передач JB5 с деталировкой.

https://www.youtube.com/watch?v=JlisKo1HHcg

С внутренней стороны как видно, выступает первичный вал (1), на нём надета направляющая выжимного подшипника Рено Логан, по которой и перемещается ВП (16) в процессе работы. Ниже имеется схема компоновки и устройства сцепления Логана.

Для ремонта вам понадобится следующий набор инструмента:

набор головок: 8, 10, 13, 15, 19, 32;
накидные ключи: 10, 13, 15;
плоские отвёртки, молоток, зубило;
смазочные средства: WD-40, графитовая, подшипниковая;
тормозная жидкость, масло для МКПП;
домкрат и подпорки (если нет ямы / подъёмника).

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Если не обращать внимание на неисправность, то возникнут проблемы с переключением передач, особенно задней скорости, появится хруст или передача будет «вылетать» на ходу. Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке

На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.

Шум выжимного подшипника:

Шарикоподшипник (ВП) без смазки:

Скрип вилки:

Заклинило выжимную муфту:

Свист выжимного подшипника:

Как убрать скрип вилки:

Горячие темы журнала ЗА РУЛЕМ:

Устройство сцепления – расположение муфты с направляющей втулкой

1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.

На коробках передач серии JH1-JH3 (JB31-JB3) направляющая втулка выжимного подшипника Рено Логан идет в сборе с шарикоподшипником и сальником первичного вала. Чтобы демонтировать данную деталь, потребуется разбирать коробку. В представленной инструкции приведен способ без разбора КПП. На коробках других модификации (например JB5), втулка крепится уже на болты и проблем с заменой не возникнет.

Для ремонта вам понадобится следующий набор инструмента:

набор головок: 8, 10, 13, 15, 19, 32;
накидные ключи: 10, 13, 15;
плоские отвёртки, молоток, зубило;
смазочные средства: WD-40, графитовая, подшипниковая;
тормозная жидкость, масло для МКПП;
домкрат и подпорки (если нет ямы / подъёмника).

Замена и регулировка троса сцепления

Замена Трос сцепления заменяют целиком в случае его обрыва, а также в случае если он стал неработоспособным или слишком туго перемещается в своей оболочке.

Ухватившись за груз на тросе сцепления и потянув, выводим его из прорези вилки сцепления

Вытащите наконечник троса (его демпфер) из кронштейна расположеного на коробке передач

После чего в салоне автомобиля, под приборной панелью, потянув трос сцепления (1) на себя, извлекаем его из держателя педали сцепления

затем сжав распорные лепестки заднего накончника троса (на рисунке слева наконечник в снятом виде) проталкиваем его в моторный отсек через отверстие в щитке передка (2)

после чего вытягиваем трос из отверстия в щитке, со стороны моторного отсека.

Трос снят. Установка троса производится в обратном порядке.

Признаки неисправности

Вот сигналы, по которым можно с 99‐процентной точностью определить, что узел неисправен:

Треск при переключении передачи.
Дёрганья и пробуксовка при старте машины.
Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.

Как выбрать выжимной подшипник рено логан 1.4, 1.6: цена, артикул, производители

На форумах, автомобильных сообществах, в соц. сетях опытные автомастера рекомендуют несколько производителей ВП для Renault Logan, данный перечень представлен в виде сводной таблицы где указана цена, заводской артикул (номер), название завода изготовителя.

Проверка и корректировка тепловых зазоров в приводе клапанов Renault Logan

Оба вида моторов отличаются надежностью, что подтверждается отзывами автомобилистов, владеющих этой машиной на протяжении нескольких лет.

Преимуществом моторов DOHC 16 V является отсутствие необходимости корректировки зазоров, так как наличие гидрокомпенсаторов делает это автоматически.

Двигатели K7J и K7M имеют конструкцию SOHC 8V – систему с одним распредвалом и клапаном в головке цилиндров. Непременным условием устойчивой работы силовой установки является периодическая регулировка клапанов Рено Логан, которая может быть произведена самостоятельно.

Назначение зазоров

Проверка и корректировка тепловых зазоров в приводе клапанов Renault Logan

Любые отклонения от норм приводят к повышенному износу деталей.

Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.

Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.

При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.

Юстировка должна выполняться на холодном двигателе.

Необходимые инструменты и знания

пассатижи;
комплект щупов;
ключ рожковый на «13»;
ключ баллонный на «10»;
отвертка.

Периодичность регулировки по рекомендации производителя составляет каждые 100 000 км пробега. Но практика показывает, что эти цифры следует сократить до 60 тыс. км. Стоит заметить: использование газа в виде топлива быстрее сажает седло, поэтому в этом случае специалисты советуют корректировать размеры каждые 30 тыс. км пробега.

Нормы зазоров находятся в пределах:

впускные – 0,10-0,15 мм;
выпускные – 0,25-30 мм.

При полной замене выпускных клапанов на новые для притирки нужно выставить 0,2-0,25 мм.

Последовательность регулировки клапанов Рено Логан своими силами

Перед проведением юстировки зазоров следует обязательно проверить натяжение ремня ГРМ и при необходимости отрегулировать его. Далее последовательность действий происходит по схеме:

Открутить 4 болта крепления фильтрующего узла, отсоединить патрубок и снять фильтр.
Снять высоковольтные свечные провода.
Отвернуть 8 болтов крышки клапанного механизма и демонтировать ее.
Первый поршень установить в положение верхней мертвой точки такта сжатия. Нумерация цилиндров начинается с маховика. В таком положении оба клапана I цилиндра закрыты и зазоры максимальны.
Ослабить контргайку одного коромысла и вставить щуп соответствующего размера в промежуток между регулировочным винтом и торцом стержня.
Затягивать регулировочный болт до момента, когда щуп будет перемещаться с усилием. При этом придерживать контргайку от проворачивания.
Зажать контргайку и проверить зазор, если работа выполнена неудовлетворительно – повторить регулировку.
Действуя по тем же образом, откорректировать второй зазор первого цилиндра.
Провернуть коленчатый вал на пол-оборота и провести юстировку на третьем цилиндре.
Далее регулируются клапана Рено Логан на четвертом, а затем на втором цилиндре через каждые пол-оборота из положения ВМТ.
Установить крышку ГРМ, предварительно проверив состояние прокладки.
Установить фильтр.

Судя по состоянию фильтрующего элемента необходимо провести его продувку сжатым воздухом или же полную замену.

Существует еще один метод корректировки зазоров. Поддомкратив левое колесо и установив прямую передачу, можно вращением колеса установить ВМТ и сделать необходимые замеры.

Снятие и установка подшипника выключения сцепления Рено Логан

Замена сцепления на рено

Как отрегулировать сцепление своими руками
