Замена передних стоек
Для замены передней стойки этой автомашины необходимо разобрать узел, соединяющий ее с кузовом, точнее, верхней опорой, т.н. чашкой, а также разобрать соединение «корпус амортизатора – поворотный кулак». Нам понадобится набор из следующих инструментов:
- шестигранника на 6;
- изогнутых накидных ключей на 21 и 27;
- накидного ключа на 13;
- рожкового ключа на 17.

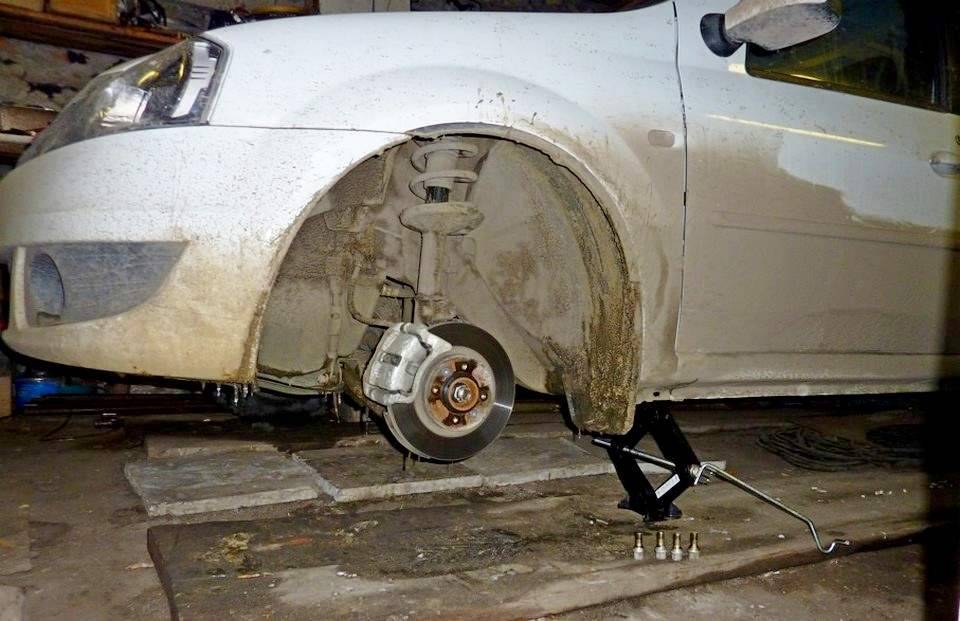

Подготовительный этап работ начинается с фиксации автомобиля ручным тормозом и колесными башмаками, продолжается поддомкрачиванием одной стороны авто и завершается снятием переднего колеса.
Передняя стойка
Перед заменой этого узла необходимо с элементов передней подвески, расположенных в арке колеса, удалить загрязнения. Приступить к зачистке метизов, крепящих корпус амортизатора к поворотному кулаку, чтобы обработать их проникающей жидкостью, и облегчить разборку.
Замена передних стоек подвески данной машины выполняется поэтапно:
- Поскольку амортизационную стойку крепят к кузову авто (чашке) и называют верхним креплением, требуется ослабление гайки этого узла. Делается это с помощью изогнутого накидного ключа на 21, чтобы отворачивать гайку, а шестигранником на 6 удерживается шток от вращения.
- Нижнее крепление соединяет стойку и поворотный кулак. Для его разборки нужно ослабить гайки болтового соединения. Для извлечения нижнего крепежного болта этого узла, смещается плавающая скоба тормоза, поскольку без этого извлечь болт невозможно. Для этого нужен ключ на 13, чтобы отвернуть крепежный болт и освободить верхний палец, который придерживается ключом на 17.
- Отодвигается скоба вращением по нижнему пальцу. Чтобы отвернуть крепежные болты и гайки на корпусе амортизатора к поворотному кулаку необходимы накидные ключи, которые можно заменить головками на 18. Теперь ничто не мешает верхнему болту покинуть отверстие. Таким же образом можно отвернуть гайку и извлечь болт снизу из отверстия.
- Нужно полностью отвернуть гайку сверху крепления амортизатора и снять стойку. Поворотный кулак посредством проволоки закрепляется внутри колесной арки (подвешивается к кронштейну тормозного шланга или к другому выступающему элементу для недопущения натянутости тормозной трубки суппорта).
- Остается вместо снятой стойки поставить новую или разобрать и установить заводские запчасти. В конце нужно выполнить обратную сборку.
Снятие и разборка щитка приборов
Добра тебе, драйвочитатель!
Сей пост в помощь тем, кто захочет пересветить основные приборы.
Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!
Для работы нам понадобятся отвертки TORX T10 и T20.

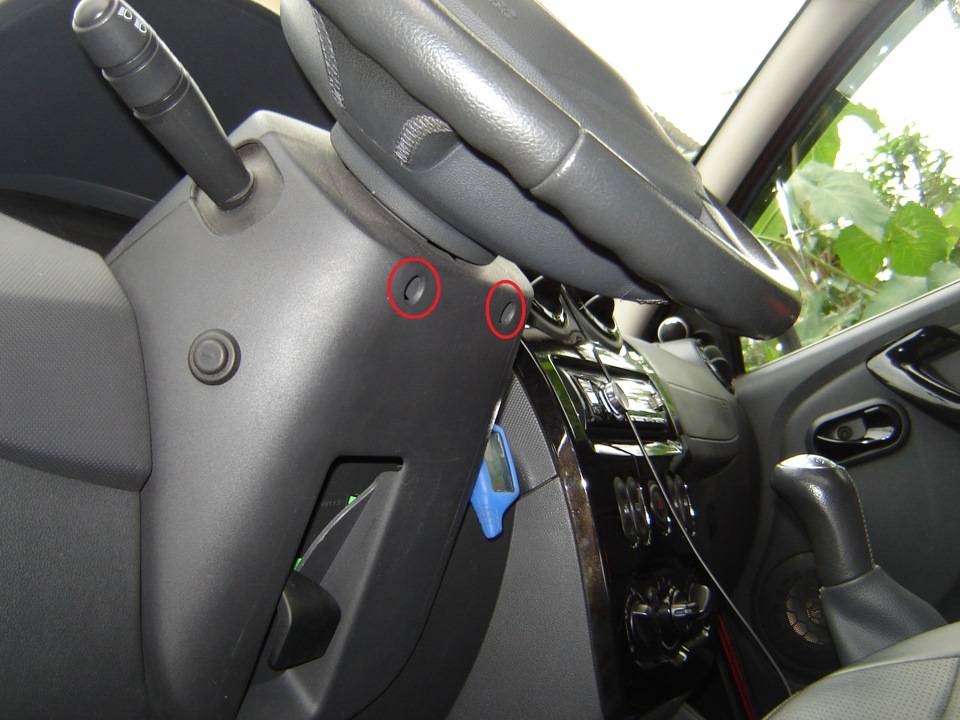

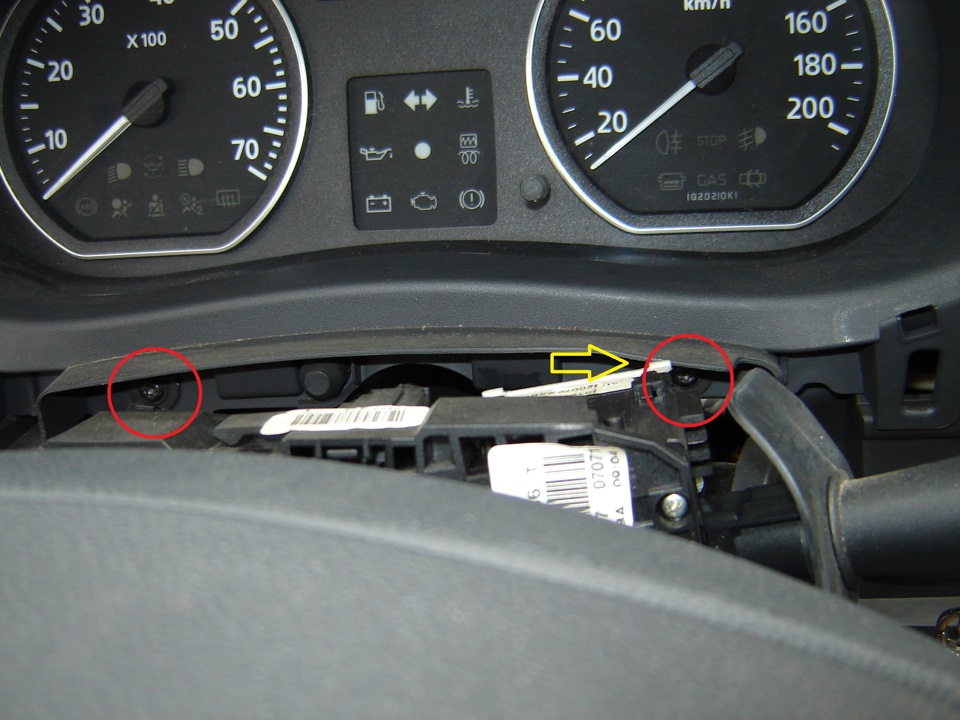

Откручиваем два самореза отверткой T20 в нижней части кожуха рулевой колонки. Первый раз в них тяжело попасть с непривычки, нужно заглянуть в отверстия снизу и все станет ясно.

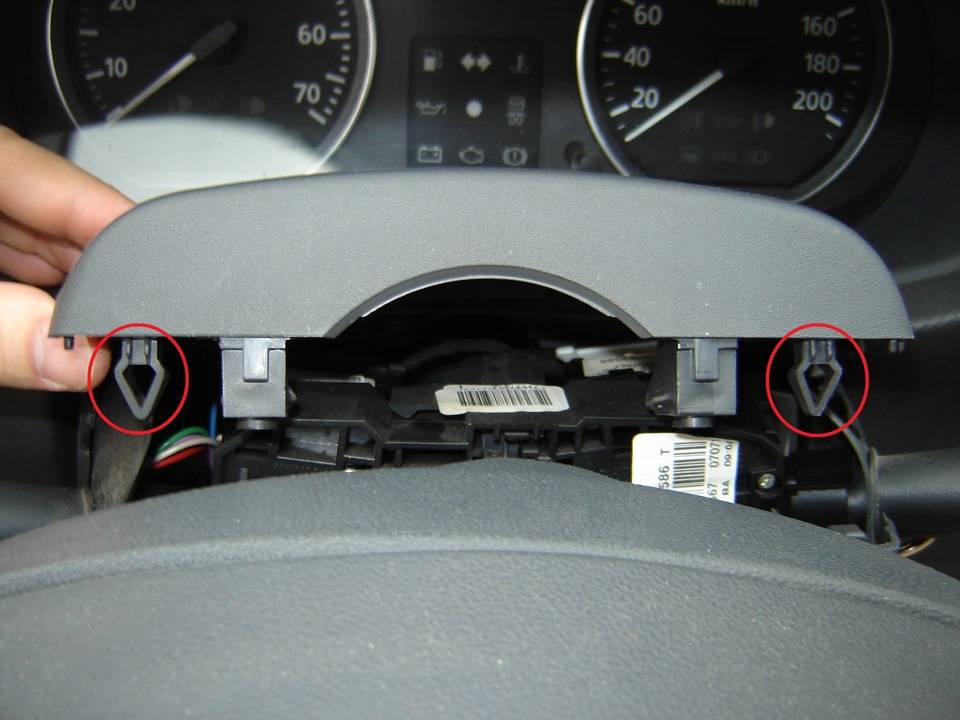

Отщелкиваем верхнюю часть кожуха, она держится на четырех вот таких защелках.
Сразу почти до конца выворачиваем саморезы из нижней части кожуха, чтобы при сборке они нам не мешали.

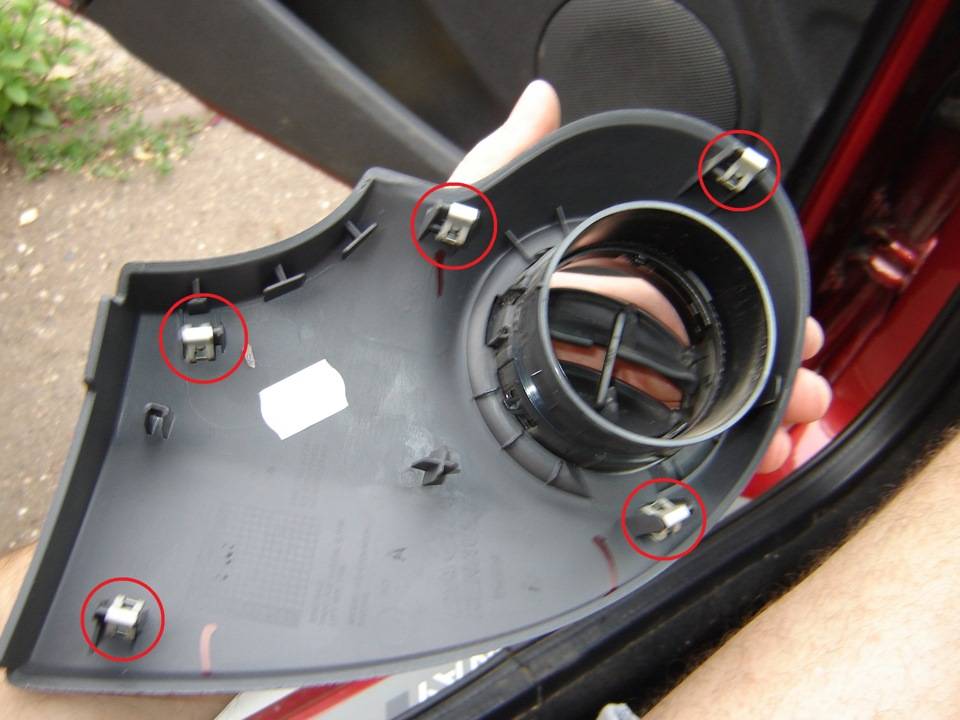

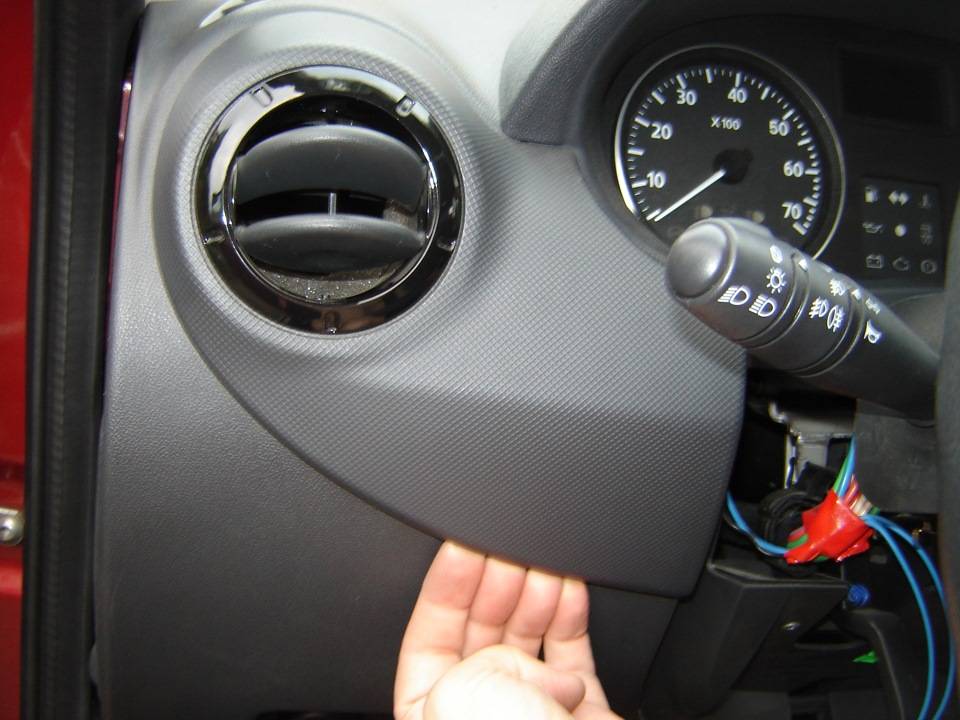

Аккуратно со всех возможных сторон поддеваем левый и правый щитки панели и отщелкиваем защелки.Я это делаю просто руками. На фото показаны защелки на этих щитках.

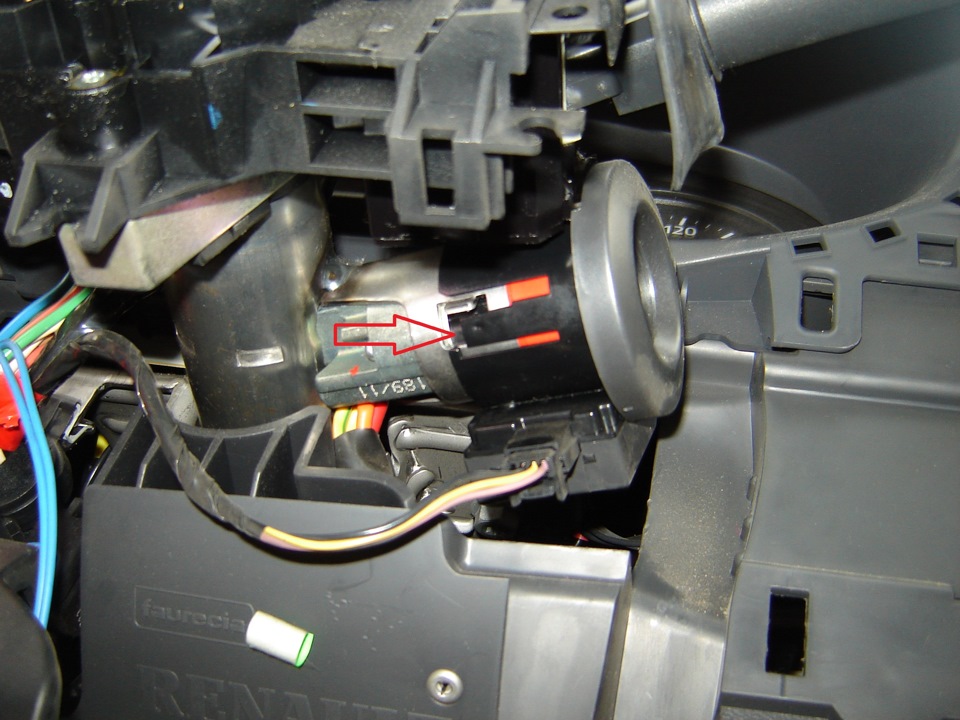

Далее я снимаю кольцо иммобилайзера, чтобы не мешалось, оно держится на одной защелке (показана на фото).

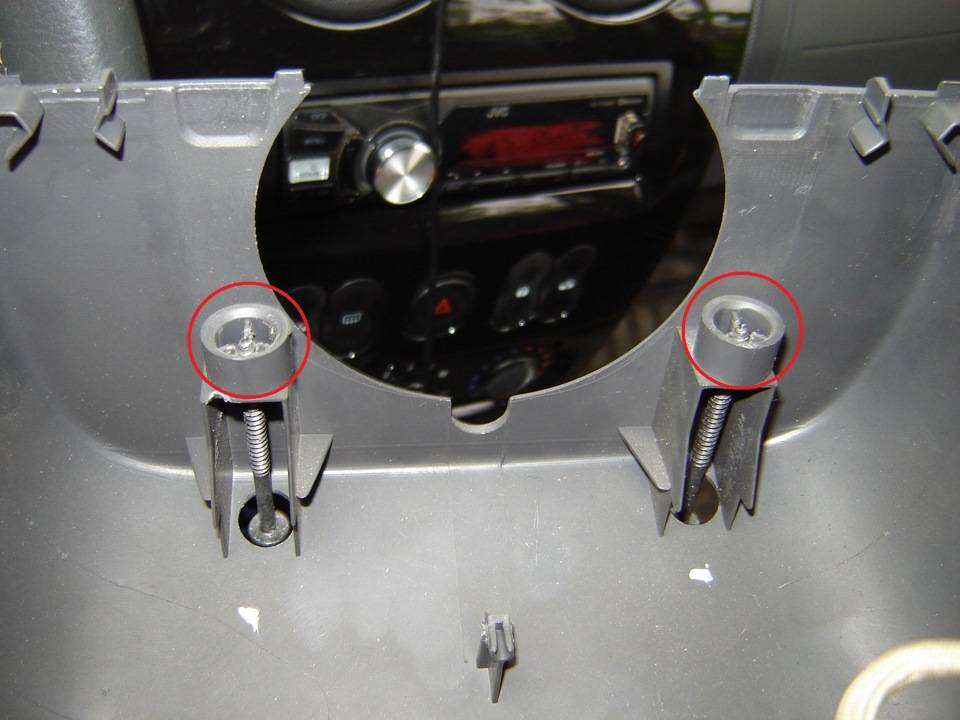

Той же отверткой T20 откручиваем два самореза которые держат козырек. Здесь же заметим, что при снятии козырька приборов нам может мешать белый разъем правого подрулевого переключателя (показано желтой стрелкой).

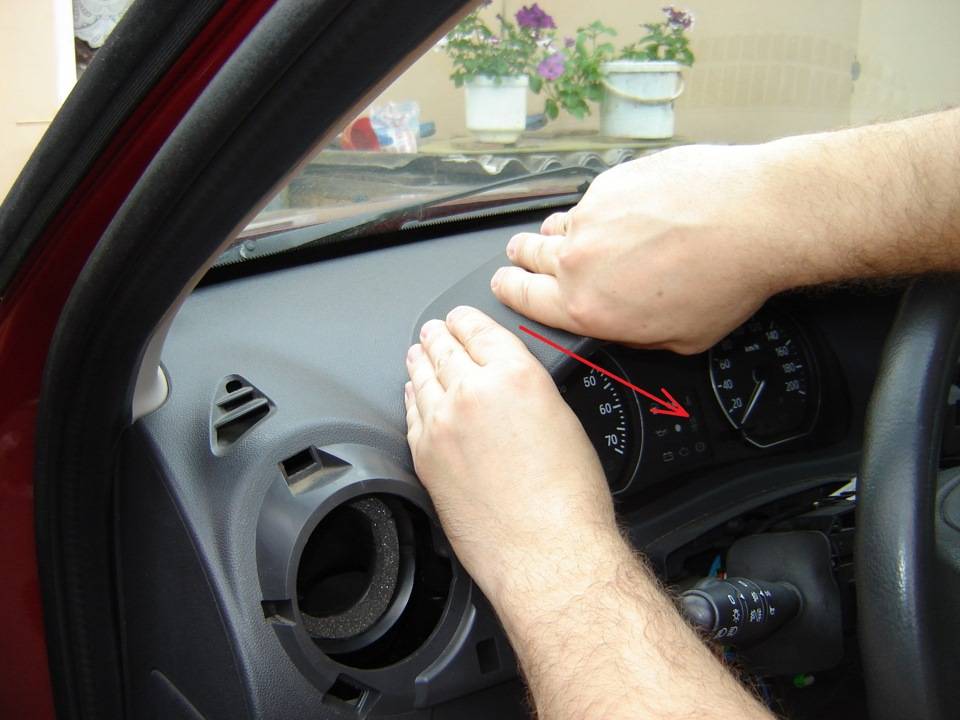

Теперь, чтобы снять козырек нужно сорвать с защелок левую часть козырька резким, мягким, коротким рывком по направлению против движения автомобиля. Затем также сорвать правую часть козырька, не забывая о разъеме правого подрулевого переключателя.

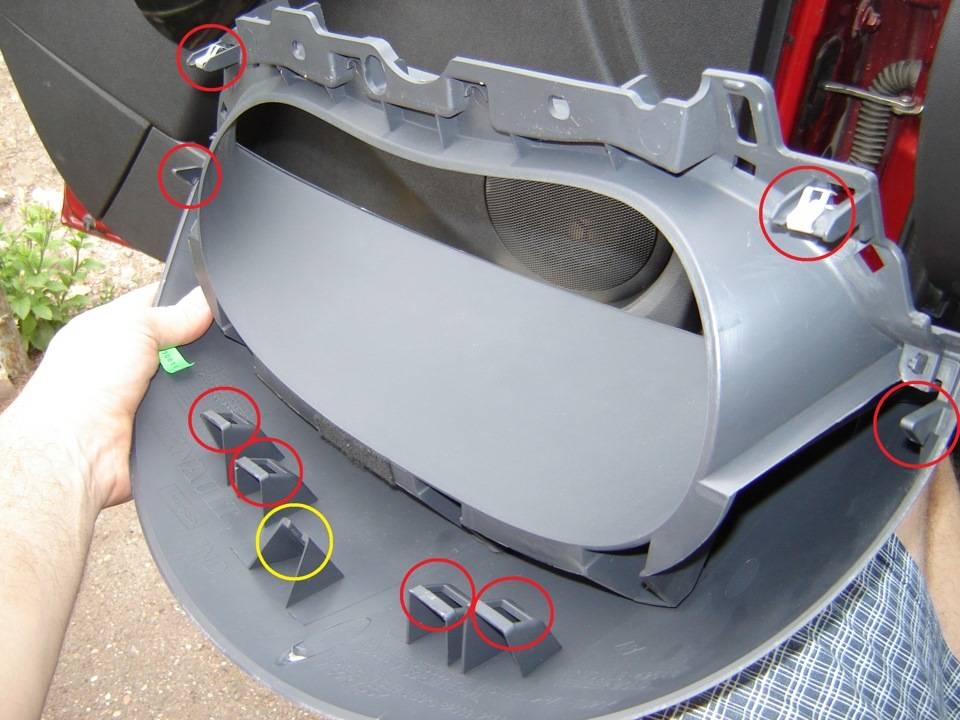

На следующем фото показаны защелки и направляющая (посередине), на которых держится козырек.

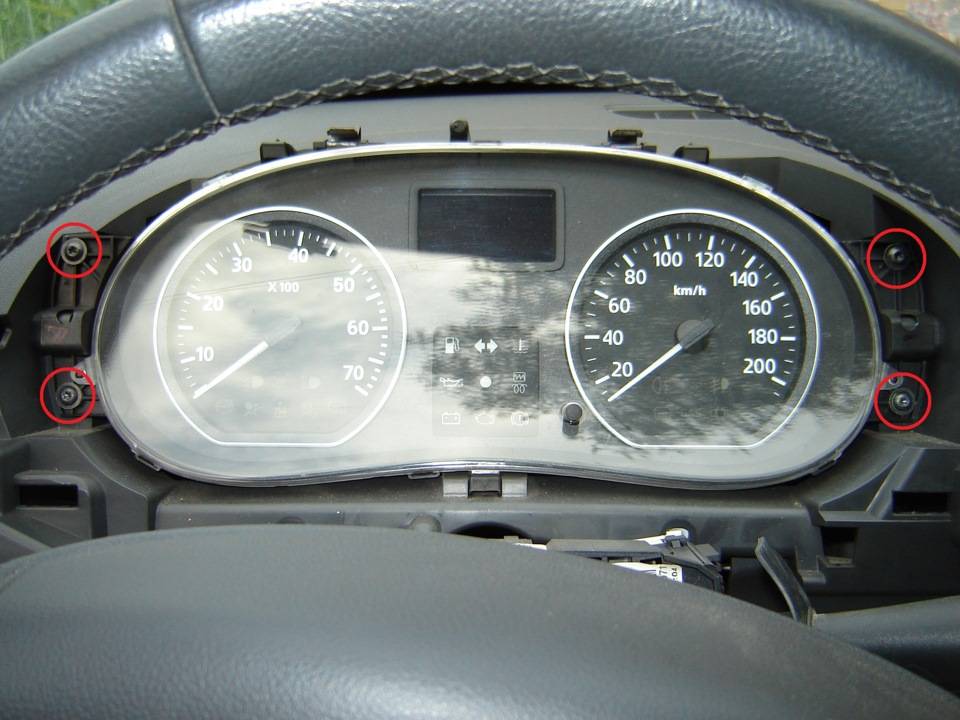

Вот и добрались до щитка приборов. Откручиваем 4 самореза той же отверткой T20.
Внимание! До отключения щитка приборов и любых других манипуляций с проводкой рекомендуется снять минусовую клемму с аккумулятора. Наклонив щиток приборов на себя, снимаем два разъема, нажимая на фиксаторы сверху (показаны красным)
Здесь же мы видим защелки и направляющую, в которые входит козырек щитка приборов
Наклонив щиток приборов на себя, снимаем два разъема, нажимая на фиксаторы сверху (показаны красным). Здесь же мы видим защелки и направляющую, в которые входит козырек щитка приборов.

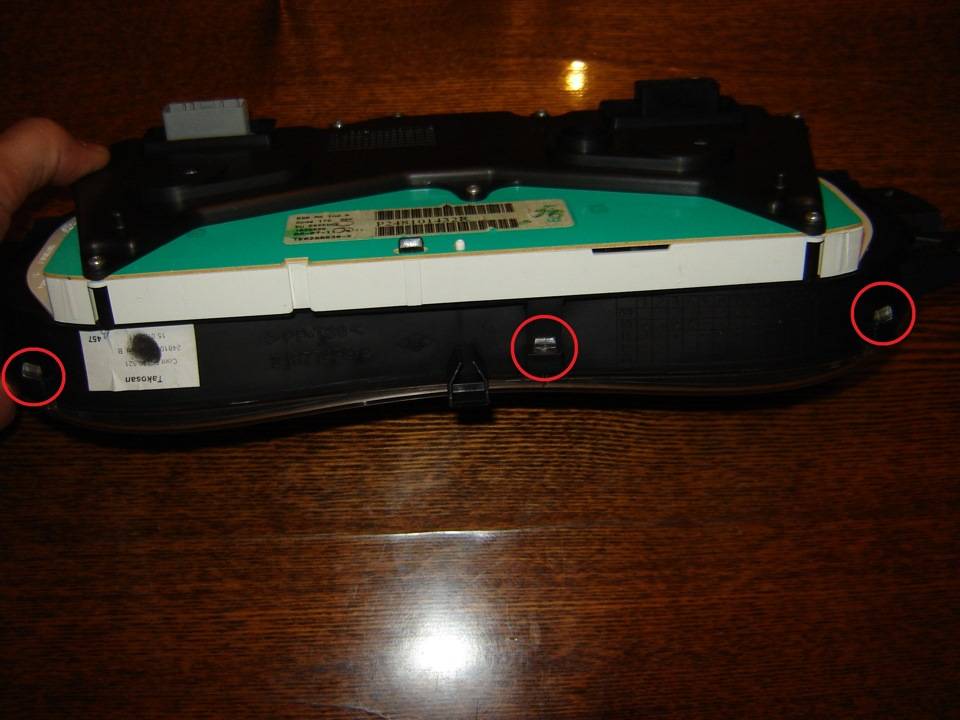

Разборка щитка приборовАккуратно снимаем стекло с лицевой стороны, оно держится на 6 защелках.

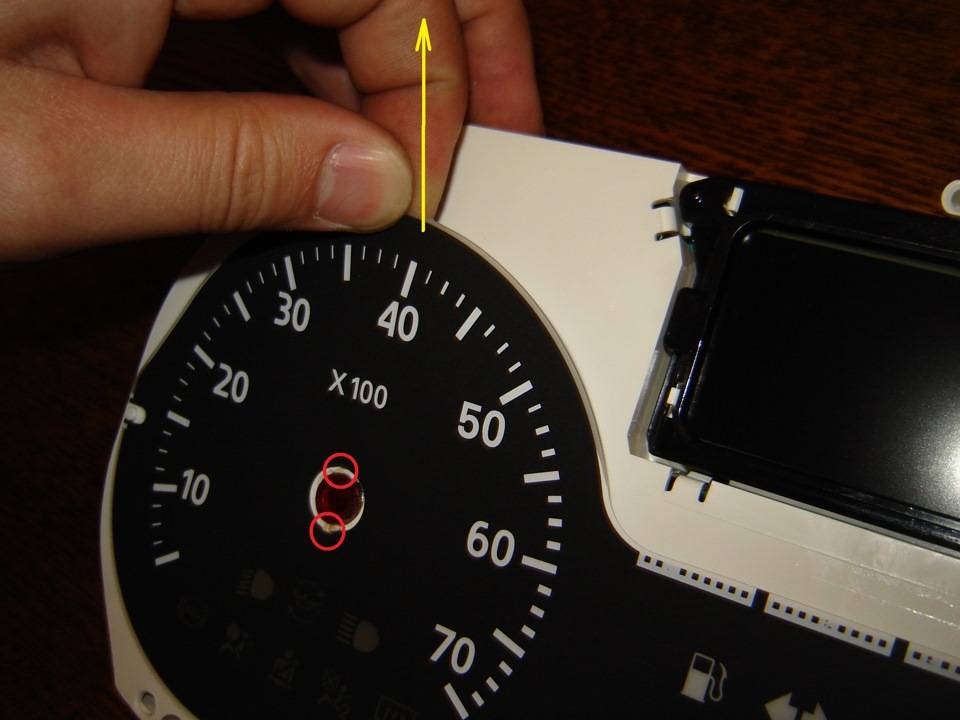

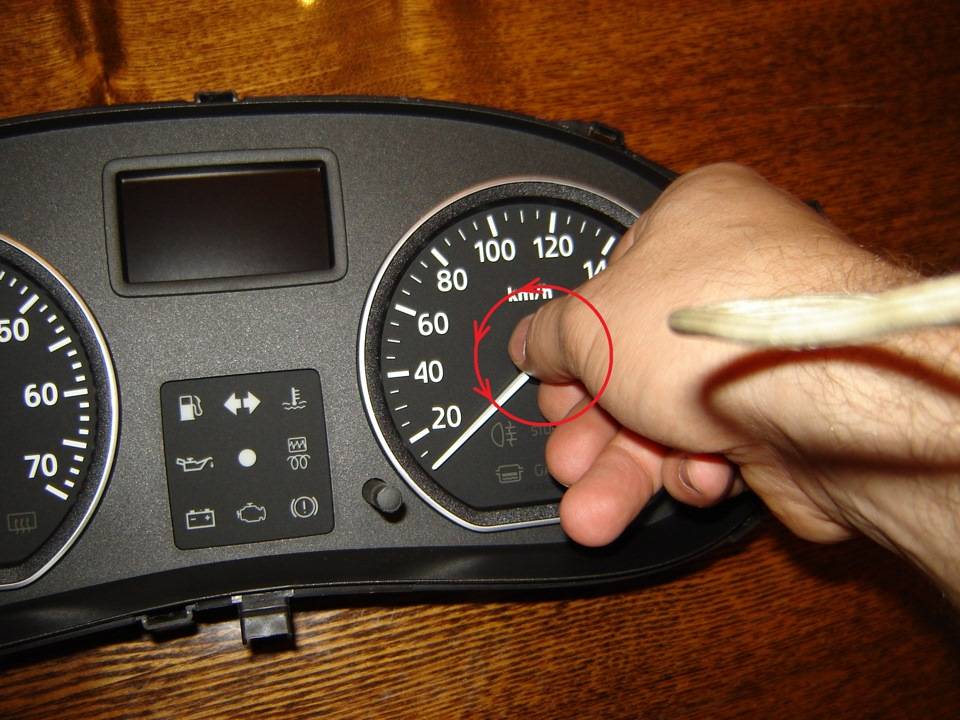

Перед снятием стрелок нужно зафиксировать их изначальное положение, чтобы при сборке поставить их на место. Я просто делаю отметки на переднем лицевом черном пластике простым мягким карандашом.Для снятия стрелок их нужно аккуратно поворачивать против часовой стрелки и нежно тянуть на себя.Одеваем стрелки также вращая только против часовой стрелки и слегка нажимая, чтобы они сели на свое место. Обычно приходится сделать несколько оборотов. Выставляем стрелки по отметкам, тоже обычно не с первого оборота выходит. Если не вышло с первого, вращаем против часовой еще оборот и так пока не выставим. После установки стрелок стираем отметки карандаша влажным ватным тампоном или мягкой тканью.

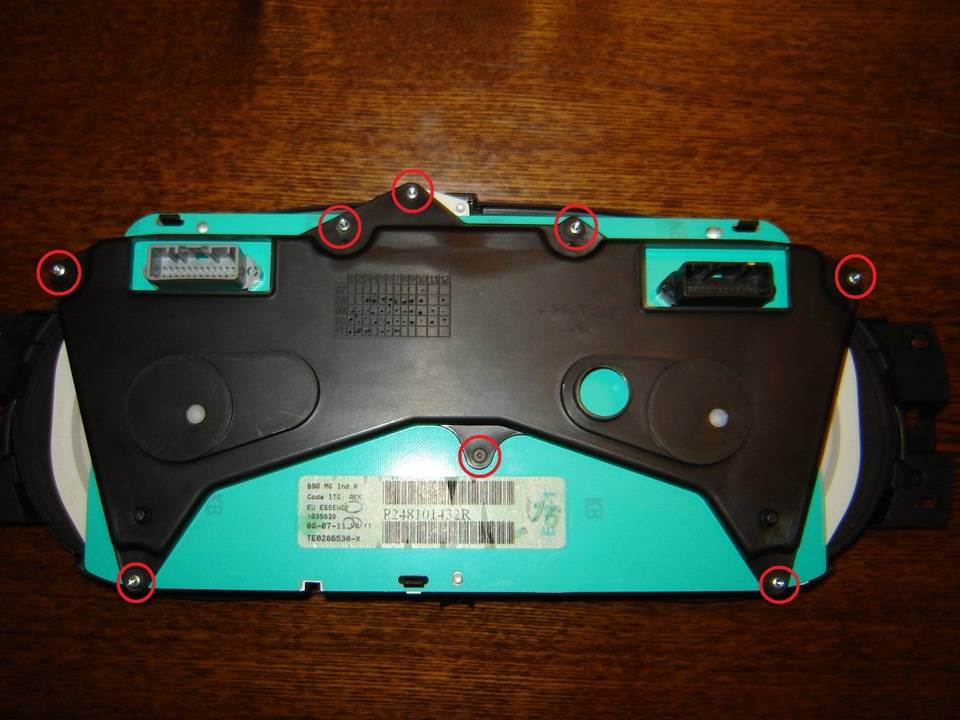

Откручиваем 8 саморезов отверткой T10 и снимаем черный пластик сзади и спереди. Передняя часть держится на защелках за плату, которые легко высвобождаются.
Декоративная накладка со шкалами приборов держится на 4-х защелках по центрам тахометра и спидометра. Нужно аккуратно освободить накладку от них и снять её. Я снимаю её, немного потянув вверх и в сторону от белого пластика под ней.

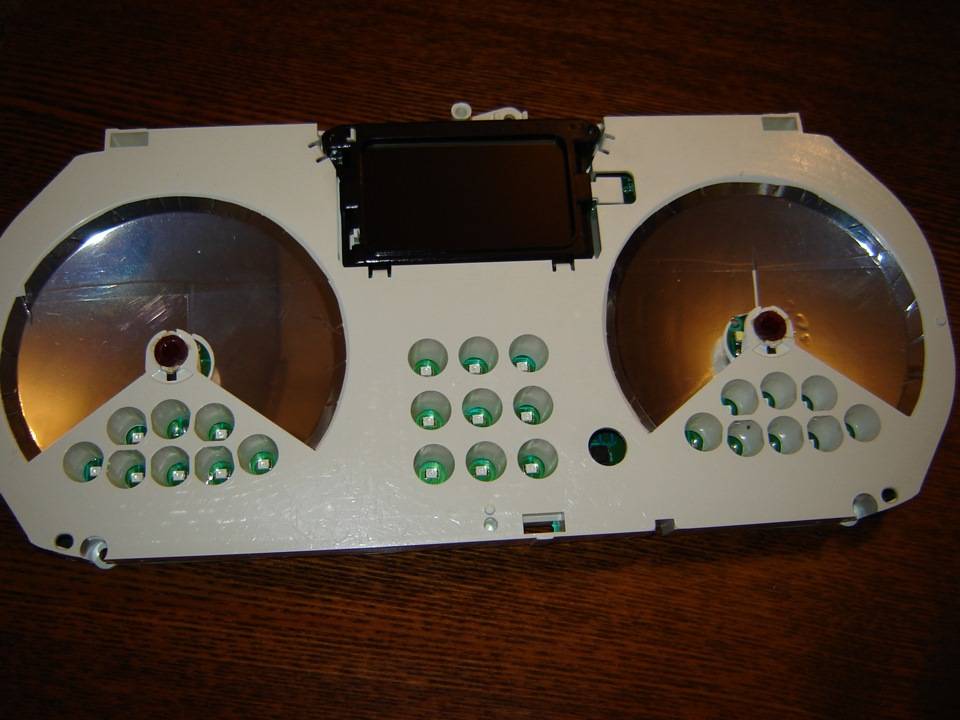

У нас в руках оказывается белый пластик с жидко-кристаллическим (ЖК) экраном.

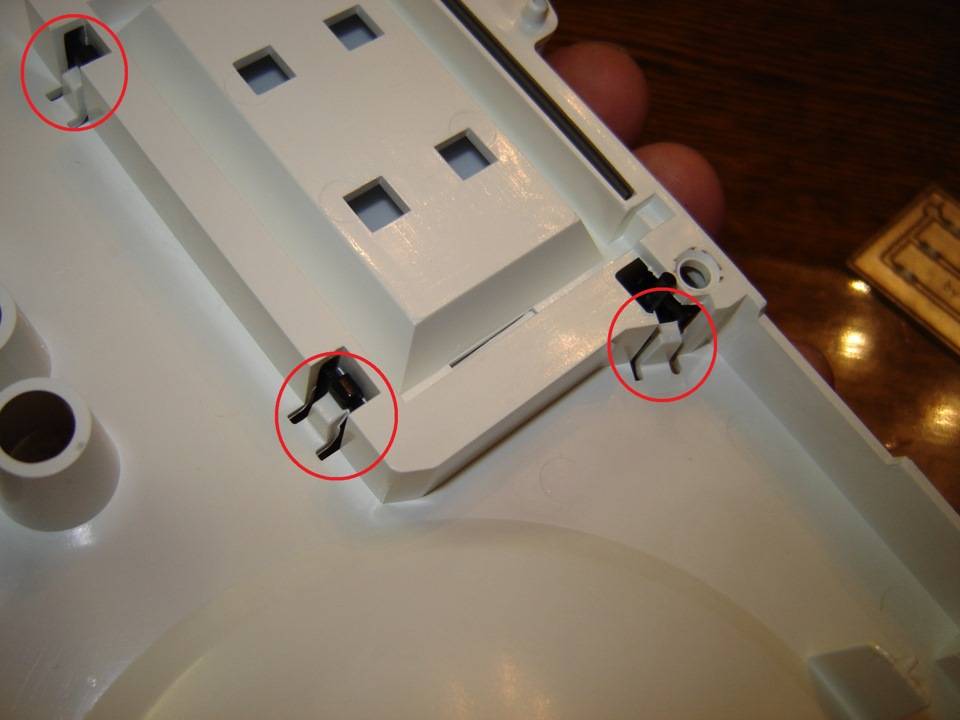

Чтобы снять ЖК экран, нужно отщелкнуть 4 защелки (на фото видно 3 из них) черной рамки, которая его удерживает.

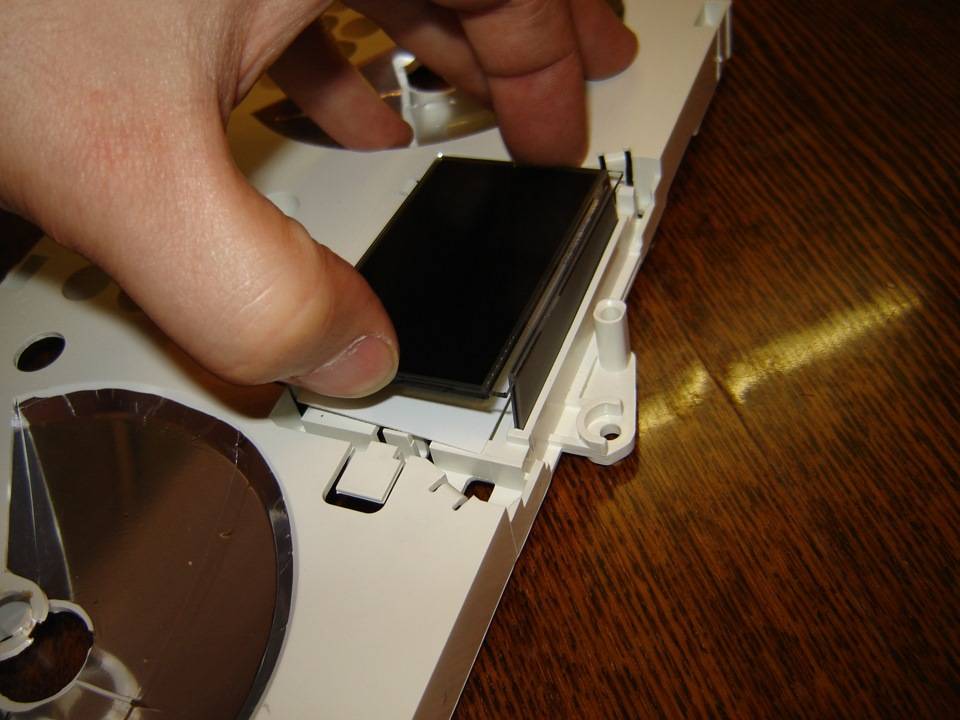

Сняв рамку, нужно очень аккуратно вытащит экран с прорезиненным шлейфом, который соединяет его с платой.
Под экраном находится белый светорассеивающий пластик. При этом, если сделать подсветку белой, то могут получиться белые символы на голубом фоне (или наоборот, если экран инверсный). Это особенность самого ЖК-экрана.
Особенности и обозначения
Сочетание практичности и эргономичности — девиз линейки автомобилей Renault Logan, вне зависимости от его года выпуска.
В моделях, вышедших в самом начале (2006, 2007, 2008, 2009), в рестайлинговых версиях (2010, 2011, 2012, 2013, 2014, 2015, 2016), а также во втором поколении (2014, 2015, 2021, 2021 года) функциональность агрегата, работающего на дизеле и на бензине, не имеет существенных отличий.
Приборный щиток содержит следующее оборудование:
- Тахометр. Прибор имеет устройство электронного типа и передаёт информацию с датчика коленвала. Диапазон значений варьируется в пределах 0–70, с ценой одного деления в 2.5 единицы. Чтобы определить истинный показатель, необходимо значение, на которое показывает стрелка, умножить на 100.
- Дисплей. На нём отображается несколько видов индикации — значки, показывающее количество топлива, пробег машины и температуру охлаждающей жидкости, а также часы.
- Спидометр. Указывает на скорость движения авто. Цена деления равняется 5 км/ч, а максимальный параметр составляет 200 км/ч;
- Лампа, указывающая на включение противотуманного механизма;
- Сигнальная лампочка, указывающая на незакрытую дверь;
- Резервный индикатор;
- Индикатор задних противотуманок;
- Клавиша сброса пробега авто за сутки. Её активация происходит при более длительном нажатии.
- Лампочка тормоза стояночного типа, а также символ, показывающий техническую исправность тормозной системы. Подсветка может гореть в случае включения зажигания, когда в системе очень низкий уровень тормозной жидкости;
- Резервный светодиод у моделей, работающих на дизеле;
- Индикатор перегрева мотора;
- Знак кружок — указывает на блокировку двигателя. Он обозначает критичную ошибку в движке, если не гаснет через три секунды после зажигания.
- Лампочки поворотников;
- Индикатор уровня топлива, указывающий на критично низкий объем горючего;
- Индикатор уровня масла;
- Лампа, показывающая уровень заряда аккумулятора;
- Лампа управления мотором;
- Индикатор работы печки на обогрев заднего стекла;
- Индикатор включения дальнего освещения;
- Лампа работоспособности подушек безопасности переднего пассажира;
- Индикатор, указывающий о не пристёгнутом ремне безопасности водителя;
- Индикатор исправности подушек безопасности;
- Лампа, показывающая исправность АБС;
- Лампа включения ближнего света.
Другие особенности центральной панели:
- Установка уровня подачи воздуха из кондиционера, системы вентиляции и отопителя — регулируется при помощи стандартных крутелок;
- Указатель поворотов имеет 4 положения: два для поворотов, один для габаритов и второй — для включения света (ближнего и дальнего);
- Большая кнопка оранжевого цвета — выключатель пожарной автомобильной сигнализации;
Рекомендуем: Ремонт генератора Рено Логан своими рукамиОсновные элементы и детали, например, прикуриватель и пепельница, имеют стандартную комбинацию, характерную для всех Рено.
Возможные неисправности и способы их устранения
Приборная панель на Рено Логан и Сандеро относится к достаточно надежным. Неполадки с приборами возникают сравнительно редко. В некоторых случаях за проблемы с индикаторами принимают неисправности других узлов автомобиля.
Так, для адекватной работы спидометра, тахометра и других элементов необходима стабильная работа соответствующих датчиков автомобиля. В том случае, если они отображают некорректную информацию, поломка возможна именно с датчиками.
Также, распространенной проблемой этих и других автомобилей является нарушение целостности проводки, которые могло произойти во время ремонта других узлов машины. Проверить проводку можно при помощи стандартных приборов.
В случае, если один из элементов панели действительно пришел у вас в негодность, вы можете заменить как его отдельно, так и целиком. Особенно просто заменяются лампы, тогда как спидометр и тахометр заменить будет уже труднее.
В видео ниже демонстрируется процесс замены некоторых лампочек (автор ролика — Aleksei Suchkov).
Также, вы можете полностью демонтировать старую панель и установить новую.
Описание и расположение индикаторов
Другие материалы раздела
Техническое описание |
Габаритные размеры |
Технические характеристики автомобилей |
Паспортные данные автомобиля |
Расположение органов управления |
Ключи к автомобилю |
Двери, центральный замок |
Выключатель (замок) зажигания |
Рычаг селектора автоматической коробки передач |
Комбинация приборов |
Регулировка передних сидений и рулевой колонки |
Выключатели |
Блок управления отоплением |
Выключатель подушки безопасности переднего пассажира |
Подрулевые переключатели |
Регулятор направления пучков света фар |
Зеркала заднего вида |
Техника безопасности при обслуживании и ремонте |
Расположение основных узлов и агрегатов автомобиля |
Проверка автомобиля |
Регламент технического обслуживания |
Проверка состояния колес и шин |
Проверка уровня жидкости в бачке омывателей стекол |
Замена щеток очистителей ветрового стекла |
Проверка уровня масла в двигателе 1,4–1,6 (8V) |
Замена масла и масляного фильтра двигателя 1,4–1,6 (8V) |
Замена свечей зажигания двигателя 1,4–1,6 (8V) |
Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V) |
Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V) |
Замена охлаждающей жидкости двигателя 1,4–1,6 (8V) |
Проверка уровня масла в двигателе 1,6 (16V) |
Замена масла и масляного фильтра двигателя 1,6 (16V) |
Замена свечей зажигания двигателя 1,6 (16V) |
Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро |
Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро |
Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро |
Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро |
Замена охлаждающей жидкости двигателя 1,6 (16V) |
Проверка уровня и доливка масла в механическую коробку передач РеноСандеро |
Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро |
Замена жидкости в гидроприводе тормозной системы |
Прокачка гидропривода тормозной системы |
Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро |
Проверка привода выключения сцепления |
Проверка состояния тормозной системы |
Проверка состояния ходовой части и трансмиссии |
Проверка состояния рулевого управления |
Проверка состояния системы выпуска отработавших газов |
Это интересно: Регулировка замка крышки багажника Renault Duster
Алгоритм снятия передней панели на Рено Логан (пошаговый)
Первым делом, отсоединяем минусовой кабель от аккумуляторной батареи. Далее демонтируем кожух рулевого колеса и с обратной стороны руля откручиваем винты крепления подушки безопасности.
Аккуратно отчуждаем подушку безопасности в сторону. Отключаем колодку с кабелем у подушки безопасности.
Демонтируем и убираем в сторону подушку.
С помощью ключа TORX откручиваем болт, который крепит к рулевой колонке рулевое колесо
Обратите внимание, что сначала болт откручиваем не полностью, оставляя 3-4 витка хода. После того как болт ослаблен, прилагаем усилия и тянем колесо на себя, совершая покачивания сдвигая его с посадочного места. После того как колесо подошло в плотную к болту, откручиваем его до конца и полностью снимаем руль
Далее нужно будет убрать барабан в сборе с подрулевыми переключателями, для этого совмещаем его выступы с технологическими отверстиями в корпусе
После того как колесо подошло в плотную к болту, откручиваем его до конца и полностью снимаем руль. Далее нужно будет убрать барабан в сборе с подрулевыми переключателями, для этого совмещаем его выступы с технологическими отверстиями в корпусе
После того как болт ослаблен, прилагаем усилия и тянем колесо на себя, совершая покачивания сдвигая его с посадочного места. После того как колесо подошло в плотную к болту, откручиваем его до конца и полностью снимаем руль. Далее нужно будет убрать барабан в сборе с подрулевыми переключателями, для этого совмещаем его выступы с технологическими отверстиями в корпусе
После, вставляем в образовавшуюся щель деревянный клин. Ослабляем болт который крепит корпус снизу, но точно так же как болт рулевой колонки не откручиваем его до конца.
Затем небольшим движением сдвигаем болт вдоль оси и демонтируем соединитель с вала колонки. Разъединяем все колодки проводов, и убираем всю конструкцию в сборе в сторону.
Убираем панель приборов как это было написано в этой статье. На задней части тоннеля, убираем заглушку и откручиваем болт, фиксирующий её.
Убираем отсоединённую часть тоннеля с ручки стояночного тормоза, при этом убрав колодки со стеклоподъёмников, регулятора и блокировки зеркал (при наличии). С помощью головки на «10» откручиваем переднюю часть тоннеля, и освобождаем чехол рычага переключения передач из отверстия облицовки. Отключаем колодку проводов у прикуривателя (проверка состояния прикуривателя), а также достаём пепельницу и коврик. Последним шагом в снятии тоннеля будет откручивание двух винтов, которые расположены на местах передних подстаканников. После этого, выводим рычаг КПП через нижу облицовки и достаём ее. Воспользовавшись плоской отверткой или руками, необходимо найти пистоны, которые крепят нижнюю обивку панели со стороны водителя. Полностью снимаем и убираем эту накладку.
Снимаем нижнюю облицовку, минуя серьезное сопротивление всех защелок и фиксаторов. Отсоединяем автомагнитолу и убираем все колодки питания и антенны. Преодолев всё сопротивление от зажимов, поддеваем и убираем декоративную консоль с передней части торпедо.
Помечаем все колодки которые идут к приборам с помощью маркера и отсоединяем их. Демонтируем два болта крепления, фиксирующие нижний блок панели.
Убираем блок управления вентиляцией из корпуса панели, предварительно отсоединив крепление и все тяги, колодки проводов. С правой стороны панели, убираем колодки у проводов подушки безопасности.
Обращаем внимание на рукоятку управлением внешними световыми приборами. Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора. После того, как винты откручены, вдавливаем корпус внутрь торпедо
После того, как винты откручены, вдавливаем корпус внутрь торпедо.
С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо. Откручиваем эти болты по-порядку.
Демонтируем болт фиксирующий центральную часть панели.
При помощи отвертки демонтируем накладку стойки с правой и левой стороны. Для того, чтобы эти элементы торпедо поддались, придётся с достаточным усилием преодолеть сопротивление фиксаторов.
Далее, когда накладки демонтированы, перед нами открылись верхние болты крепления панели. Откручиваем их поочерёдно с каждой стороны.
Оттягивая «торпедо», нажимаем на клемму, фиксирующую гнездо подключения диагностического оборудования.
После того, как нашу приборную панель ничего не держит, достаём её из посадочного места и при помощи помощника достаём ее из автомобиля.
Собираем панель в порядке аналогичном порядку снятия.
Алгоритм снятия передней панели на Рено Логан (пошаговый)
- Первым делом, отсоединяем минусовой кабель от аккумуляторной батареи.
- Далее демонтируем кожух рулевого колеса и с обратной стороны руля откручиваем винты крепления подушки безопасности.
При помощи отвёртки откручиваем болты.
Снимаем клемму от подушки безопасности.
Подушку следует снимать очень аккуратно.
Откручиваем руль при помощи шестигранника.
Маркером отмечено место, куда следует вставлять клин, а стрелками расположение болтов.
Аккуратно вынимаем колодки питания и управления.
Откручиваем болт, который фиксирует заднюю часть тоннеля.
Для того чтобы их снять потребуется приложить усилие
Убирать панель следует аккуратно.
Необходимые нам болты отмечены стрелками.
Разъединяем вот эту колодку.
После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо.
Отсоединяем заглушки при помощи отвёртки.
Откручиваем этот болт при помощи ключа TORX-20.
Вам придётся приложить усилия, чтобы благополучно снять их с мест фиксации.
Финальные болты в фиксации торпедо.
Для того, чтобы достать разъём, достаточно лишь нажать на фиксатор.
Финальная часть — достаём торпедо из салона.
Собираем панель в порядке аналогичном порядку снятия.
Замена лампочек
Инструкция по распиновке платы и схемы подключения, а также расположение элементов на торпедо для Логана зависит от года выпуска. Разбирать панель, менять индикаторы, выполнять замену ламп следует только при наличии опыта и знания технических особенностей автомобиля. Прошивка и расположение проводов могут разниться в зависимости от комплектации.
Рекомендуем: Где находится диагностический разъём Рено Дастер?
Чтобы заменить неисправные лампочки и индикаторы необходимо снять панель. Порядок разборки следующий:
- Убрать кожух на рулевой колонке, для этого из его корпуса выкручиваются болты;
- Достать облицовку, креплениями которой выступают фиксаторы;
- Снять винты, фиксирующие кожух снизу;
- После снятия накладки откручиваются винты, расположенные с двух сторон;
После проведения замены неработающих элементов на новые, сборку выполняют в обратном порядке.
Самостоятельно поменять индикаторы и лампы, разобрать панель приборов и изменить цвета лампочек не вызывает сложностей у среднестатистического водителя. В сети можно найти большое количество пошаговых инструкций и руководств к действию, в которых достаточно подробно описывается разбор панели, удаление неисправных элементов, смена цвета ламп с красного на любой другой, удаление заглушек и прочих органов торпеды.
Не стоит забывать, что при проведении любых ремонтных работ до начала эксплуатации автомобиля следует провести тестирование панели и установить правильные характеристики. Отсутствие теста работоспособности может повлиять на безопасность вождения.
Как снять панель приборов на рено логан: фото, видео
Рубрика: Renault
Опубликовано 29.08.2018 · Комментарии: Комментарии к записи Как снять панель приборов на рено логан: фото, видео отключены · На чтение: 4 мин
В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При этом торможение будет происходить как на автомобиле, не оборудованном АБС.
Спецпредложение по программе Комплекс-Сервис «Регулярное ТО». Спешите!
Загорается при включении зажигания и горит во время пуска двигателя. Функционирует, если в ступице рулевого колеса автомобиля установлена подушка безопасности. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение.
В погоне за цифровыми технологиями Renault решил установить в Scenic II полностью цифровую комбинацию приоров, за что авто владельцы расплачиваются до сих пор. Кратковременным нажатием на кнопку меняют минуту за минутой 3 — спидометр показывает, с какой скоростью в данный момент движется автомобиль.
Оно то и не удивительно все та же цифровая приборная панель ну и как следствие такая же технология изготовления.
Как запустить тест приборной панели любого Renault
И правда первые комбинации приборов Renault Laguna которые попадали к нам в ремонт просто выключались на ходу или не включались вовсе. Щиток приоров Renault Laguna II, удивил уже больше с одной стороны полностью он уже не гас, а брехал лишь местами то тот датчик то этот то индикатор, но частенько радовал своего владельца сообщением о отсутствии заряда АКБ.
Но э классика жанра третье поколение приборных панелей Renault Laguna III не стало менять традиций и тоже регулярно попадает к нам на ремонт.
То в комбинации приоров Renault Laguna III требуется ремонт освещения то и вовсе экран перестает работать.
Вовремя не произвести ремонт приборной панели Renault Mascott II чревато серьезными проблемами все дело в том, что характерная неисправность комбинации приоров Renault Mascott II это некорректное отображение топлива и температуры. Я думаю перегреть ДВС или остаться на трассе без топлива не хочет ни один автовладелец.
Поэтому, как только вы заподозрили в своем щитке приборов Renault Mascott II неисправность, не стоит откладывать ремонт комбинации приборов Renault Mascott II в долгий ящик и в кротчайший срок обратится к нам мы вам с радостью поможем. Второй вариант конечно же менее опаснее первого, но тоже… особенно в вашем регионе много камер на дороге.
Все дело в том, что характерная неисправность второго варианта щитка приборов Renault Master II и Renault Trafic II это некорректное отображение реальной скорости автомобиля и следствие чего штрафы за превышение скорости.
Здесь же будет уместно упомянуть о ремонте приборной панели Renault Megane Scenic все дело в том, что она очень схожа по неисправности с описываемой и отличается только дополнительным появлением сообщений об неисправности автомобиля.
Определяем причину неисправности см.
Если неисправность устранить не удалось, необходимо обратиться на СТО; 17 — сигнализатор минимального уровня топлива в баке загорается оранжевым светом при пуске двигателя и гаснет через три секунды.
Если сигнализатор загорается после включения зажигания или горит во время движения автомобиля, значит, в системе имеется неисправность.
В этом случае необходимо обратиться на СТО для устранения неисправности; 23 — сигнализатор включения ближнего света фар загорается зеленым светом; 24 — сигнализатор антиблокировочной системы тормозов ABS загорается оранжевым светом при включении зажигания и потом гаснет.
Если сигнализатор загорается при движении автомобиля, значит, в системе имеется неисправность.
При этом торможение будет происходить как на автомобиле, не оборудованном АБС. Снимаем рулевое колесо см.
Снимаем подрулевые переключатели вместе с соединителем см. Снимаем комбинацию приборов см.
Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера см. Снимаем облицовку туннеля пола см.
Навигация по сайту
Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, и слабым натяжением или обрывом ремня привода вспомогательных агрегатов. Загорается при включении зажигания и горит во время пуска двигателя.
Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение.
При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.
