Замена рабочего тормозного цилиндра заднегоколеса Рено Логан: пошаговая инструкция

Признаки поломки

Если из строя вышел рабочий тормозной цилиндр Рено Логан, то по поведению автомобиля водители смогут это определить. Чаще всего об этом говорят следующие симптомы:

  • Недостаточное тормозное усилие на заднюю ось. При отказе задних цилиндров вся нагрузка придется на передние дисковые тормоза. Почувствовать это достаточно сложно, но если вы давно ездите на машине, то сможете понять, что торможение осуществляется только дисками.
  • Регулярное падение уровня тормозной жидкости. Повреждения пыльника и разгерметизация приведет к тому, что жидкость начнет выталкиваться во внутреннюю конструкцию барабана. При этом визуально без разбора барабана каких-либо потеков может и не быть.
  • Неравномерное торможение задних колес. Как правило, автомобиль начинает немного уводить в сторону, а из-за позднего схватывания след от покрышек с одной стороны может появиться раньше.
  • Нагрев колодок только на одном колесе, появление нехарактерных скрипов при торможении.

Нередко окисления приводят к затруднительному движению поршней в корпусе, из-за чего усилия на колодки недостаточны для эффективного торможения. Определить это можно визуально, если попросить напарника плавно нажимать на тормоза и смотреть процесс у самого цилиндра. Проще всего будет элементарно поставить новый тормозной цилиндр «Логан».

Другие материалы раздела

Техническое описание
Габаритные размеры
Технические характеристики автомобилей
Паспортные данные автомобиля
Расположение органов управления
Ключи к автомобилю
Двери, центральный замок
Выключатель (замок) зажигания
Рычаг селектора автоматической коробки передач
Комбинация приборов
Регулировка передних сидений и рулевой колонки
Выключатели
Блок управления отоплением
Выключатель подушки безопасности переднего пассажира
Подрулевые переключатели
Регулятор направления пучков света фар
Зеркала заднего вида
Техника безопасности при обслуживании и ремонте
Расположение основных узлов и агрегатов автомобиля
Проверка автомобиля
Регламент технического обслуживания
Проверка состояния колес и шин
Проверка уровня жидкости в бачке омывателей стекол
Замена щеток очистителей ветрового стекла
Проверка уровня масла в двигателе 1,4–1,6 (8V)
Замена масла и масляного фильтра двигателя 1,4–1,6 (8V)
Замена свечей зажигания двигателя 1,4–1,6 (8V)
Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро
Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро
Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V)
Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V)
Замена охлаждающей жидкости двигателя 1,4–1,6 (8V)
Проверка уровня масла в двигателе 1,6 (16V)
Замена масла и масляного фильтра двигателя 1,6 (16V)
Замена свечей зажигания двигателя 1,6 (16V)
Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро
Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро
Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро
Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро
Замена охлаждающей жидкости двигателя 1,6 (16V)
Проверка уровня и доливка масла в механическую коробку передач РеноСандеро
Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро
Замена жидкости в гидроприводе тормозной системы
Прокачка гидропривода тормозной системы
Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро
Проверка привода выключения сцепления
Проверка состояния тормозной системы
Проверка состояния ходовой части и трансмиссии
Проверка состояния рулевого управления
Проверка состояния системы выпуска отработавших газов

Это интересно: Снятие бокового указателя поворота, замена лампы на автомобиле Renault Sandero

Признаки износа колодок рено логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

  • Механическая – просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
  • Электронная – пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Как заменить задние тормозные колодки на рено логан с видео

Гайка регулировки, которая контрит себя

Самоконтрящаяся гайка – это единственный элемент, которым регулируется ручной тормоз. Подтяжка ручника Рено Логан выполняется вращением гайки вправо, а если её крутить влево, трос должен ослабнуть. Но если гайка контрит себя сама, вращать её можно будет вправо, и только. Значит, ослабить натяжение троса в ходе настройки не получится.

Регулировочная гайка возле рукоятки

Усилить натяжение можно, а ослабить – нет!

По идее, настройку выполняют так: делают пол-оборота вправо – контролируют результат, дальше делают ещё пол-оборота. Количество щелчков рукояти в результате должно равняться 6-ти. Но это – ещё не все хитрости и тонкости.

Самостоятельная регулировка ручника на логане

Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:

  • торцовый или накидной ключ на 10;
  • ключ Торкс на 20.

Регулировка натяжения троса пошагово:

В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.
Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью

Эта операция требует терпения и осторожности
Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
После каждого поворота гайки проверяем натяжку троса
Поднимаем рычаг и считаем щелчки

На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.

На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.

Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.

  • Схема центрального замка шевроле спарк



  • Опель корса не работает температура



  • На опель астра дизель на ходу глохнет



  • Р 081а ошибка чери



  • C112a ошибка электроручника мазда сх5

Как заменить задние тормозные колодки на рено логан с видео

Замена задних тормозных колодок рено логан видео инструкция

Периодичность замены тормозных колодок зависит от вашего стиля вождения. Я советую каждые 10-15 тыс. км пробега проверять толщину тормозных накладок, и по необходимости менять колодки.

Новые тормозные колодки RENAULT LOGAN по коду поможет приобрести каталог avto.guru.

1. Ослабьте ручник.

2. Снимаем колесо и выбиваем заглушку. 3. Откручиваем гайку на тридцать, которая находиться под заглушкой.

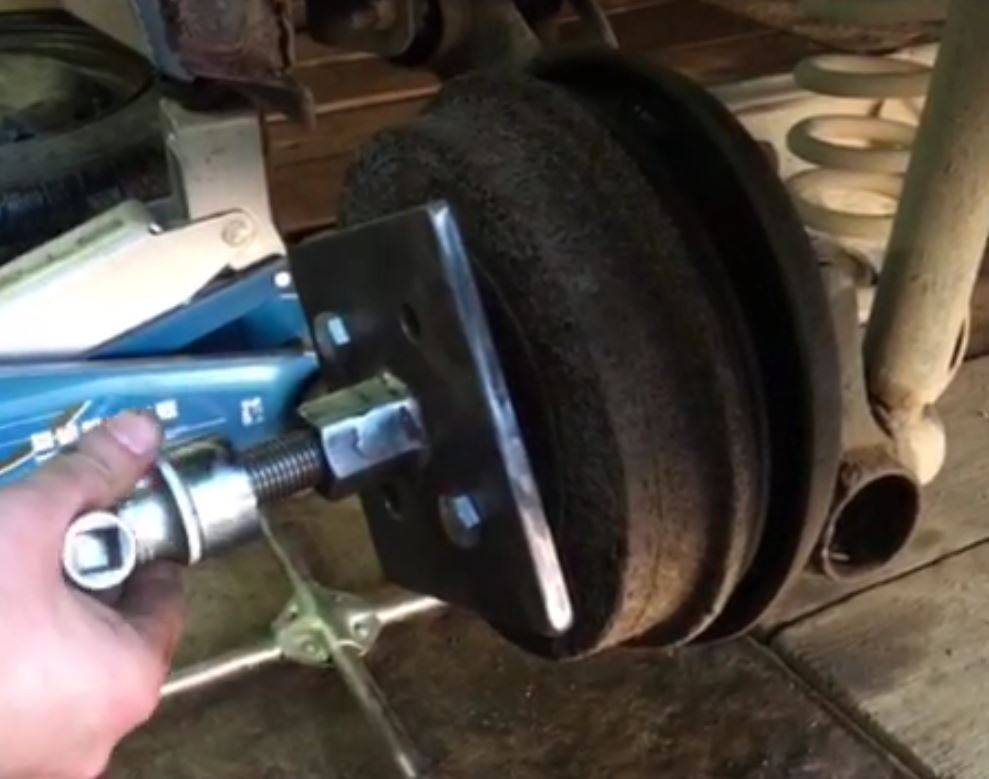

4. Снимаем барабан с помощью съемника. Делаем эту процедуру аккуратно чтобы не повредить подшипник.

5. Вставляем пассатижи в солдатик, поворачиваем, и вынимаем.

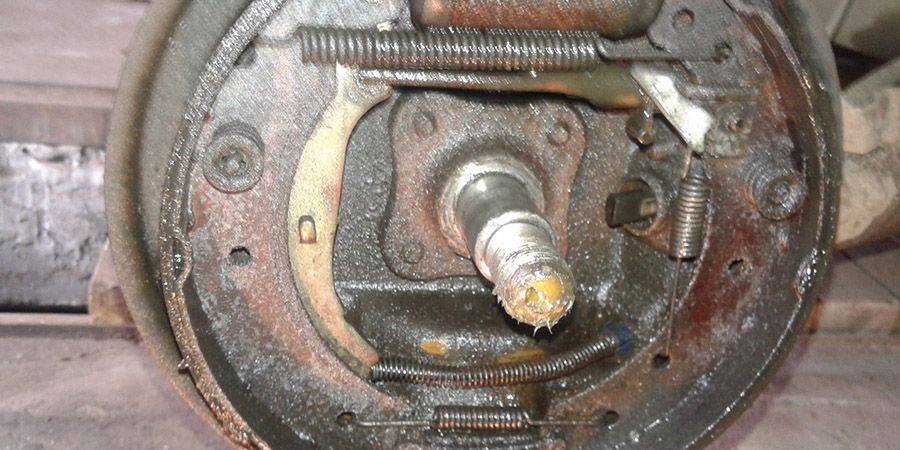

6. Далее нужно снять колодки. Чтобы проделать это нужно подковырнуть снизу отверткой. (советую этот момент посмотреть на видео)

После того как колодки вышли, нужно отсоединить тросик ручника.

7. Расцепите все пружины и выбросьте отработанные тормозные колодки.

8. Берем новые колодки и приступаем к сборке. Сборку трудно объяснить, я лишь напишу что за чем идет. А сам момент сборки посмотрите на видео с 1-35 до 3-05.

Сборка тормозного механизма:

  1. Ставим верхнюю пружину
  2. Устанавливаем регулировочный болт
  3. Одеваем нижнюю пружину
  4. Ставим регулировочный флажок

9. Одеваем трос ручника на колодку.

10. Укладываем тормозные колодки немного поджимая тормозной цилиндр с левой потом с правой стороны.

11. Вставляем в отверстия болтики и одеваем два солдатика.

12. Перед установкой барабана нужно развести колодки так, чтобы барабан надевался плотно. Регулировать это можно с помощью барашка который можно покрутить отверткой.

13. Одеваем тормозной барабан. Он должен свободно крутиться, но немного цеплять колодки.

14. Затягиваем гайку и ставим заглушку.

Замена передних тормозных колодок на автомобиле Рено Логан

Когда менять передние тормозные колодки (регламент)?

Признаки износа колодок Рено Логан

О том, что нужно сменить расходники, сигнализируют датчики износа. Они бывают механическими и электронными:

  • Механическая — просто короткая металлическая пластинка, которая при уменьшении толщины фрикционной накладки начинает тереть поверхность тормозного диска.
  • Электронная — пара разъемов, провод, электрический контакт. После стирания двух третей фрикционного слоя контакт замыкает цепь на поверхность диска.

Сигналом о необходимостизамены становится высокий неприятный свист (скрип) в районе передних колес при торможении. Ещё один тревожный признак – горящая желтая или красная контрольная лампа на панели приборов с сообщением бортового компьютера «проверьте колодки».

Изделия с электронным датчиком износа

Объективный показатель состояния тормозов – толщина фрикционной накладки. У новой детали полная высота составляет 18 мм (для передних) и 4,5 мм (для задних). Минимально допустимые значения: 6 мм и 3,5 мм соответственно. Если накладка еще не стерлась до минимума, но уже потрескалась, замаслилась или изношена под углом – ее однозначно придется сменить (в комплекте с остальными).

Обслуживание и ремонт

Снятие, замена, установка тормозного барабана задних колес renault logan 2004-2020 бензин

Инструменты:

  • Вороток под торцевую насадку
  • Насадка на вороток 30 мм
  • Динамометрический ключ
  • Балонный ключ
  • Домкрат
  • Опорные стойки
  • Зубило тонкое
  • Молоток
  • Башмаки (2 шт.)
  • Монтажные лопатки (2 шт.)
  • Штангенциркуль
  • Напильник

Детали и расходники:

  • Тормозной барабан (2 шт.)
  • Гайка ступицы (2 шт.)

Примечания:

Замена тормозного барабана выполняется при его повреждении или сильном износе.

Работы выполняются на поднятой задней части автомобиля, которая установлена на надежных опорах. Стояночный тормоз должен быть выключен.

Максимальный внутренний диаметр тормозного барабана не должен превышать 204.45 миллиметра (двигатель объемом 1.6 литра). Для данной модели автомобиля с двигателем объемом 1.4 литра, внутренний диаметр тормозного барабана не должен быть больше 181.25 миллиметра.

1. Включаем первую передачу.

2. Устанавливаем противооткатные “башмаки” под передние колеса.

3. Снимаем с заднего колеса декоративный колпак (при его наличии).

Очень осторожно выбиваем защитный колпачок ступицы колеса. Для этого можно использовать тонкое зубило и молоток

5

Сняв защитный колпачок, получаем доступ к гайке ступицы колеса

5. Сняв защитный колпачок, получаем доступ к гайке ступицы колеса.

6. Ослабляем затяжку гайки ступицы и все болты крепления колеса.

Предупреждение:

При ослаблении затяжки гаек крепления колеса и ступцы, автомобиль должен стоять на земле.

7. Домкратом поднимаем заднюю часть автомобиля и устанавливаем ее на опоры.

8. Полностью выкручиваем все болты крепления и снимаем колесо.

9. Убеждаемся, что автомобиль расторможен. Полностью выкручиваем гайку ступицы заднего колеса.

Предупреждение:

Запрещено повторное использование ступичных гаек. После снятия гайки, ее необходимо заменить на новую.

10. Снимаем тормозной барабан с подшипником ступицы.

Примечание:

Тормозной барабан выполнен как одно целое с подшипником задней ступицы.

11. Проводим замеры диаметра тормозного барабана. Замените его, если диаметр не соответствует предельно допустимым значениям.

Примечания:

Тормозные барабаны всегда заменяются сразу попарно (на двух задних колесах).

Не нужно выпрессовывать подшипник из тормозного барабана без крайней на то необходимости (к примеру, для его замены), так как извлеченный подшипник уже не будет пригодным к повторному использованию.

12. Снимаем и проверяем второй тормозной барабан.

13. При установке старого тормозного барабана нужно, при помощи напильника, убрать буртик, который образовался в процессе эксплуатации на его рабочей поверхности.

14. Устанавливаем регулятор зазоров исходное положение.

15. С помощью монтажных лопаток сводим тормозные колодки.

16. Устанавливаем тормозной барабан в обратном порядке. Момент затяжки гайки ступицы должен составлять 175 Нм.

Предупреждение:

Нельзя перемещать автомобиль при незатянутой гайки ступицы колеса, т.к. это приведет к повреждению сепаратора подшипника.

17. После сборки необходимо установить рабочий зазор между тормозными колодками и барабаном. Для этого нужно нажать 10-15 раз на педаль тормоза, до самого упора. При нажатии будут слышны щелчки регулятора. Их прекращение свидетельствует об установке рабочего зазора.

18. Запрессовуем защитный колпачок гайки ступицы.

19. Устанавливаем колесо и декоративный колпак на место в порядке обратном снятию.

20. Убеждаемся что колесо может легко и свободно вращаться.

Примечание:

Допускается совсем легкое периодическое касание тормозных колодок к барабану.

От чего зависит износ тормозных дисков

Степень износа тормозных дисков зависит от многих факторов. Среди них:

  • Стиль вождения автолюбителя. Естественно, что при частых резких торможениях происходит чрезмерный износ диска и износ тормозных колодок.
  • Условия эксплуатации машины. В горной либо холмистой местности тормозные диски изнашиваются быстрее. Это объясняется естественными причинами, поскольку тормозная система таких автомобилей используется чаще.
  • Тип трансмиссии. У автомобилей с механической коробкой передач диски, как и колодки, изнашиваются не так быстро. И наоборот у автомобилей, оснащенных автоматической трансмиссией либо вариатором износ диска происходит быстрее. Объясняется это тем, что для остановки машины с АКПП водитель вынужден пользоваться исключительно тормозной системой. А машину с «механикой» зачастую можно притормозить за счет двигателя.
  • Тип тормозных дисков. В настоящее время на легковых автомобилях используются следующие типы тормозных дисков: вентилируемые, перфорированные, диски с насечками, а также сплошные. Каждый из перечисленных типов имеет свои преимущества и недостатки. Однако как показывает практика быстрее всего выходят из строя сплошные диски, а вентилируемые и перфорированные — ходят дольше.
  • Класс износостойкости. Он напрямую зависит от цены и указанного выше типа диска. Многие производители вместо класса износостойкости просто указывают минимальный пробег для автомобиля, на который рассчитан тормозной диск.
  • Жесткость тормозных колодок. Чем более мягкая тормозная колодка — тем она в более щадящем режиме работает с диском. То есть, ресурс диска увеличивается. При этом торможение автомобиля будет более плавным. И наоборот, если колодка жесткая, то она быстрее изнашивает диск. Торможение при этом будет более резким. В идеале желательно, чтобы класс жесткости диска и класс жесткости колодки совпадали. Это продлит ресурс не только тормозного диска, но и тормозных колодок.
  • Масса автомобиля. Обычно на более крупные автомобили (например, кроссоверы, внедорожники) устанавливают диски с большим диаметром, а их тормозная система является более усиленной. Однако в данном случае указывается, что у загруженного автомобиля (то есть, перевозящего дополнительный груз или буксирующего тяжелый прицеп) тормозные диски изнашиваются быстрее. Это объясняется тем, что для остановки груженного автомобиля необходимо большее усилие, возникающее в тормозной системе.
  • Качество материала диска. Зачастую дешевые тормозные диски сделаны из некачественного металла, который быстрее истирается, а также может со временем иметь дефекты (искривления, наплывы, трещины). И соответственно, чем качественнее металл, из которого сделан тот или иной диск — тем дольше он прослужит до замены.
  • Исправность тормозной системы. Такие неисправности, как проблемы с рабочими цилиндрами, направляющими суппортов (в том числе отсутствие в них смазки), качество тормозной жидкости может повлиять на быстрый износ тормозных дисков.
  • Наличие антиблокировочной системы. Система АБС работает по принципу оптимизации усилия, при котором колодка давит на тормозной диск. Поэтому это продлевает срок эксплуатации как колодок, так и дисков.

Обратите внимание, что обычно износ передних тормозных дисков всегда превышает износ задних так как на них оказывается значительно большее усилие. Поэтому ресурс передних и задних тормозных дисков разный, но при этом и разные требования к допуску износа!

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега

Следующий осмотр и замер износа делают в зависимости от процента износа

В среднем же, для стандартного легкового автомобиля, используемого в городских условиях, проверку диска необходимо выполнять примерно через каждые 50…60 тысяч километра пробега. Следующий осмотр и замер износа делают в зависимости от процента износа.

Нюансы осмотра элементов в тормозном узле

1

Повышенное внимание адресуем состоянию барабана. 203-204 мм – максимальные параметры для внутреннего диаметра по противоположным сторонам рабочей поверхности

Если имеют место борозды или задиры, прибегаем к срочной замене детали.

2. Наружные цилиндры тоже нуждаются в дополнительном осмотре. Здесь следует сместить край пыльника с корпуса цилиндра. Если просачивается тормозная жидкости, то эта деталь дефектна и нуждается в замене. Для осуществления процедуры прокачки тормозной системы потребуется помощник.

3. Переходим к анализу состояния тормозных шлангов. На их поверхности не должны возникнуть:

  • следы подтеков;
  • очаги тещин;
  • места надрывов и потертостей наружной оболочки.

Если какой-то из перечисленный критериев присутствует, то шланг немедленно заменяем.

К установке колодок приступаем после выполнения всего перечня мониторинговых мероприятий, касающихся каждой из деталей тормозного механизма. Процесс монтажа не подразумевает наличия особых навыков.

Требуемые инструменты

Голыми руками ничего не получится.

Инструменты, которые пригодятся при ремонте:

  • комплект гаечных ключей. Без них никуда;
  • отвертка;
  • плоскогубцы;
  • кусок проволоки;
  • домкрат;
  • металлические щетки;
  • штангенциркуль. Для измерения толщины накладок;
  • распылитель и смазка ВД-40;
  • защитные перчатки. Для работы с химическими веществами.

Помимо перечисленного инструментария, потребуются колесные упоры. Автомобиль во время монтажа должен находиться в неподвижном и устойчивом состоянии. Банальные «башмаки» (кирпичи) для подвешивания авто вполне подойдут.

Немаловажный компонент – новые колодки. Это очевидно, но с выбором качественных деталей у многих автолюбителей возникают проблемы. Французский концерн не дает советов. Пользователем остается самостоятельно выбирать детали на рынке.

И тут они сталкиваются с богатым ассортиментом, которые сбивает с толку. Ключевой совет в такой ситуации касается цены: выбирать колодки стоимостью около 1000 рублей. Это обеспечит качественный монтаж. Детали ценой около 500 рублей также можно использовать, но их надежность вызывает сомнения.

Как приготовить стейк из зубатки

Обеспечить сочность стейку поможет правильная панировка, а вкус рыбному мясу придаст восхитительный маринад.

Берем:

  • Рыба.
  • Панировочные сухари.
  • Лимон.
  • Яйца.
  • Соль.
  • Водка – 25 мл.
  • Приправа для рыбы.
  • Подсолнечное масло.

Рецепт приготовления стейка:

  1. Первоначально сделайте маринад из водки, сока лимона, приправ и соли. Советую потереть лимонную цедру и добавить в маринад.
  2. Порезанные стейки залейте маринадом. Оставьте на 20-30 минут.
  3. Для панировки взбейте с солью яйца, в отдельную миску насыпьте сухарики.
  4. Раскалите на сковородке масло. Обмакните кусочки во взбитое яйцо, затем обваляйте в панировке.
  5. Жарьте, не снижая мощности огня, с обеих сторон.

Как распознать неисправность?

Подробная инструкция

  1. Сначала нужно поставить машину на ровненькую поверхность, зафиксировать рычаг КПП на 1 передаче и очень ослабить ручник.
  2. Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под фронтальные колёса противооткатные упоры и ослабить все гайки на задних колёсах.
  3. При помощи отвёртки нужно поддеть защитный железный колпачок и снять его, после этого ослабить гайку, фиксирующую ступичный подшипник и барабан при помощи ключа на «30».

Аккуратненько поддеваем отвёрткой

Осторожно снимаем колодки

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Нужно уделять свое внимание на состояние тормозного барабана, очень допустимые значения его внутреннего поперечника не должны превосходить показания в 204,3 мм, либо на ней имеются сильные забияки и борозды. Тогда подмена самого барабана будет тоже само собой, неотклонима Проводим наружный осмотр тормозных цилиндров, для этого довольно двинуть край пыльника от корпуса. Замена задних барабанов ланос соответственно при замене колодок замена задних

Наличие на её поверхности тормозной воды будет гласить, что агрегат неисправен (протекает) и просит подмены, (для демонтажа и прокачки тормозов будет нужно ассистент). Дополнительно осматриваем тормозные шланги на наличие трещинок, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет найдено, то их также нужно поменять

Замена задних барабанов ланос соответственно при замене колодок замена задних. Наличие на её поверхности тормозной воды будет гласить, что агрегат неисправен (протекает) и просит подмены, (для демонтажа и прокачки тормозов будет нужно ассистент). Дополнительно осматриваем тормозные шланги на наличие трещинок, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет найдено, то их также нужно поменять.

Это интересно: Как поставить сетку на решетку радиатора рено дастер

Предназначение и конструкция

Как вы знаете, в тормозной системе используется специальная жидкость, которая передает усилия непосредственно к колодкам. Своевременная замена этой жидкости и проверка ее уровня являются важными этапами при обслуживании автомобиля. При этом водитель со своей стороны прилагает только усилия на педаль.

Главный тормозной цилиндр – это как раз та деталь, которая и трансформирует физическое усилие с педали в давление, создаваемое в гидравлической системе. Благодаря этому, за счет относительно небольших усилий водители могут эффективно тормозить, ведь колодки прижимаются за счет гидравлической силы.

Конкретно задний тормозной цилиндр уже выполняет обратную задачу – он трансформирует давление от жидкости в гидравлической системе в прижимное усилие. Ключевое отличие от главного цилиндра – он располагается непосредственно в самом барабане, при этом представляет собой отдельную деталь, которую при необходимости можно демонтировать и заменить.

Система функционирует следующим образом. При торможении водитель создает усилие на тормозную педаль. Это нажатие передается на поршень главного цилиндра, который в свою очередь передает усилия в тормозную жидкость. Задействуются рабочие тормозные цилиндры, из которых выдвигаются поршни и прижимают колодки к барабану. Происходит торможение автомобиля.

Таким образом, утечка тормозной жидкости или воздушные пузыри – это неединственная проблема низкой эффективности тормозов. Нередко выход из строя заднего тормозного цилиндра может свести усилия водителя к нулю в процессе торможения. В экстренных ситуациях лишние метры тормозного пути могут стоить всего автомобиля или вашей жизни, поэтому при возникновении каких-либо проблем с тормозами немедленно проводите диагностику и ищите неисправность.

Подтягиваем и регулируем ручник на Рено Логан своими руками: одна небольшая хитрость (+фото и видео)

Завод Автофрамос выпускал седаны Рено Логан с 2005 по 2015 год. Подобных машин было выпущено больше пятисот тысяч, и в каждой из них рано или поздно приходится настраивать ручник. О том, как на Рено Логан подтянуть ручник самому, будет рассказываться дальше. Основным элементом является регулировочная гайка, но закручивать её можно, а откручивать – нет. Рассмотрим, почему именно.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!
  • 1 Гайка регулировки, которая контрит себя
  • 2 Все действия «от и до»
    • 2.1 Регулировка
    • 2.2 Если ничего не получается
    • 2.3 Ревизия тормозной системы
  • 3 Что советует фирма Рено

Как снять тормозной барабан рено дастер

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Тормозные механизмы задних колес перед­неприводных и полноприводных автомобилей Renault Duster имеют принципиально одина­ковую конструкцию.

Разница в расположении стяжных пружин и разжимного рычага приво­да стояночного тормоза.

Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на при­мере переднеприводного автомобиля.

Одна­ко для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.

Работу проводим на ровной площадке.

Замену колодок показываем на левом заднем колесе.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для того чтобы снять барабан, колодки нужно свести.

Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.

Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.

На автомобиле 4х4

Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице

Снимаем тормозной барабан

Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.

Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины

Также снимаем нижнюю стяжную пружину

Снимаем пружину регулятора зазоров

Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.

Также снимаем опорную стойку передней колодки

Отводим от тормозного щита заднюю тормозную колодку

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки

Снимаем колодку и пружину наконечника троса

Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.

Проверяем техническое состояние деталей и очищаем их.

Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.

Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.

Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.

Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

На автомобиле 4х2

Поддеваем отверткой защитный колпак

Снимаем защитный колпак подшипника ступицы

Головкой на 36 откручиваем гайку подшипника ступицы

Снимаем тормозной барабан в сборе с подшипником

Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4

После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм

Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.

Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.

Осторожно наносим удары по наружной фаске гайки молотком, сминая ее

В заключении полезные советы

Конкретные сроки периодичности замены и соответствующие им рекомендации не удастся найти даже на страницах официальной литературы от производителя Renault Logan.

Необходимость замены следует принимать к учету при появлении следующих причин или факторов:

  1. Поверхность барабана подвержена кривизне, трещинам и прочим дефектам рабочей зоны.
  2. Во время торможения авто Renault Logan издает посторонние звуки или вибрацию.
  3. Накладки отслоились, что может подтверждаться скрежетом при активации тормоза.
  4. На уклонной части пути автомобиль не способен удержаться с помощью ручника.

Сегодня присутствует множество компаний, обладающих лицензией и прочей разрешительной документацией на производство колодок. Водителями Renault Logan рекомендуется рассмотреть варианты предложений от таких брендов, как:

  • «Mapco»;
  • «Fenox»;
  • «Ferodo»;
  • «Delphi» и «Bosch».

Довольно часто в реализационной сети предлагается товар в красочной упаковке, однако реальные его потребительские качества далеки от заявленных на таре. Не следует рисковать и отдавать предпочтение таким продуктам. Лучше склониться к проверенным вариантам, ведь цены на колодки весьма доступны.

При замене на Renault Logan работы выполняем со стороны каждого колеса поочередно. Помним о том, что колодки для правой и левой стороны одной оси различаются, поэтому действуем вовремя замены внимательно.

Правильная установка колодок положительно скажется на безопасности передвижения. Исключаем возможность некорректного монтажа данных деталей, чтобы предотвратить угрозу жизни и здоровью как водителя Рено Логан, так и его спутников в дороге.

Необходимый инструмент для замены

Порядок смены передних колодок

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
