Когда менять ремень ГРМ?

Последствия обрыва ремня

Выход из строя ремня ГРМ может носить постепенный или внезапный характер.

При постепенном выходе из строя, при растяжении ремня, срезании или обрыве зубьев происходит смещение фаз газораспределения, что приводит к затрудненному пуску двигателя, повышенной задымленности выхлопных газов, повышенной вибрации и появлению посторонних шумов при работе двигателя.

При внезапном выходе из строя ремня ГРМ, при его обрыве, клапана замирают в положении на момент обрыва, коленвал продолжает по инерции вращаться, двигая поршни вверх. В определенный момент времени происходит контакт поршней и клапанов, что ведет в лучшем случае к повреждению клапанов, в некоторых случаях к повреждению и клапанов и поршней, в худшем случае, в очень редких случаях, еще и к повреждению головки блока цилиндров, коленчатого вала и даже блока цилиндров. Двигателю после этого требуется дорогостоящий капитальный ремонт.

В некоторых двигателях поршни имеют специальные выемки, которые исключают контакт клапана с поршнем, но такие двигатели встречаются редко, так как имеют пониженный КПД. Подавляющие большинство производимых сегодня автомобилей такой выемки не имеет и никак не защищены от контакта поршней с клапанами.

Признаки умирающего ремня

Визуальные

Существует мнение, что визуальный осмотр поможет определить срок жизни привода. Разлохмачивание, надрывы, трещины и т.д. могут подсказать, будет еще «ходить» ремень или порвется через несколько километров.

Давайте сразу разберемся. Ремень может не только порваться. Происходит износ зубцов на нем. Это чревато его «проскоком» на распределительном валу. Собьются фазы газораспределения, двигатель не только потеряет свою мощность, но и работать будет с трудом. В некоторых случая могут встретиться поршни с клапанами. Результатом их «союза» будет капитальный ремонт.

Так вот, визуальный осмотр может не показать износ или облом зубцов. Некоторые из них могут быть спрятаны далеко от ваших глаз. Другие в это момент будут находиться на звездочках валов. С виду все хорошо, а реально они уже на грани облома.

Во-вторых, не на всех двигателях ремни ГРМ находятся в визуальной досягаемости. Некоторые спрятаны защитными кожухами, которые под передней плитой мотора. Чтобы добраться до них, нужна частичная разборка. На большинстве необходимо «опускать» силовой агрегат, чтобы долезть до ГРМ. Добравшись до него, смысл его осматривать? – Раз вы уже там, то лучше его заменить сразу, чтобы подом не заниматься ерундой еще 60-100 тыс. км.

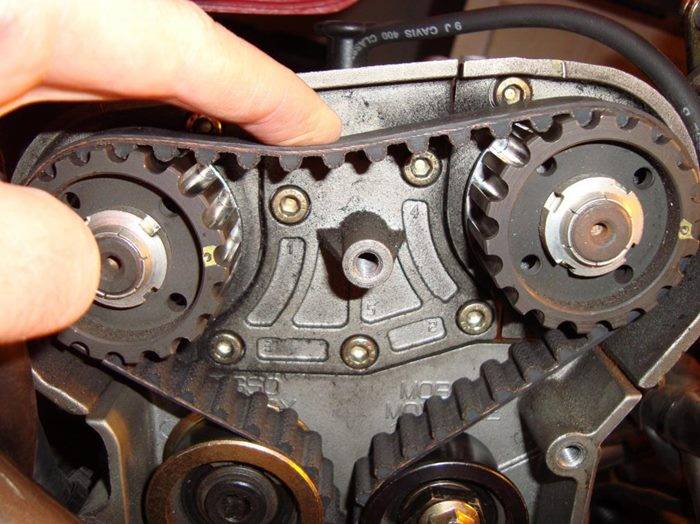

Например, ремни моторов Опель Кадет можно свободно рассмотреть, открыв капот автомобиля. Но таких моделей очень мало, поэтому к такому признаку износа привода ГРМ можно относиться скептически.

Срок годности

Извините, это что, продукты питания? Бытует мнение, что есть срок годности ремня ГРМ. Его соблюдение гарантирует надежную работу чисто на этот период.

У каждого производителя автомобилей существует регламент замены привода газораспределительного механизма. Только строгое его соблюдение может дать какую-либо гарантию и то не стопроцентную.

Сюда же относится миф, об обратной зависимости мощности двигателя и срока службы ремня. V-образные монстры, объемом более 4 литров, могут жить с «родным» ремешком долгие сотни тысяч километров. И наоборот, малообъемники, например моторы VAG не всегда доживают до 100 тыс. км.

Многие рекомендую менять ремень после 5-6 лет эксплуатации авто. Но если за этот период машина проехала 200 тысяч, то конечно. Если пробег еле перевалил за 30000, а машине 7 лет, то зачем делать не всегда дешевую операцию по замене, если он еще «походит» достаточно времени?

Многие могут возразить, это резиновое изделие, которое со временем рассыхается, теряет свои механические свойства. Да, но если на него не оказывают никакого негативного воздействия внешние факторы, агрессивные жидкости, пыль, грязь, реагенты, то почему он должен портиться? – Это очередной миф.

В отличие от шланг системы охлаждения, тормозов и топлива, сайлентблоков подвески, которые сталкиваются с разрушающими факторами, то ремень ГРМ этого не испытывает. Только в исключительных случаях он может начать быстрее «стареть», но об этом поговорим ниже.

Посторонние звуки

Это еще один признак скорого обрыва ремня. С этим я готов согласиться. По своему опыту замечу, что в 80 % случаев шаркающие, циклические звуки будут прямым признаком, указывающем на необходимость замены.

Но, так могут шуметь ролики-натяжители, звездочки. Отдаваться эхом некорректная работы навесного оборудования, например, помпа. В этом случае обязательно «вскрытие» передней плиты или более детальная диагностика с целью выявления источника неприятного шума.

Масло

Это 100% признак, что ремень ГРМ нужно менять. Как говорилось выше, встреча резиновых изделий с агрессивными средами, к ним можно отнести масло, приводит к быстрой потери ими механических свойств.

Опять же, не всегда есть возможность визуально это диагностировать. Да, если на передней плите в районе шкива есть потеки масла, не запотевание, то шанс промасленного ремешка возрастает. Течь сальника коленвала приведет к попаданию масла на ремень.

В случаях Опель Кадет, где ремень не закрыт ничем, он может пострадать не только из-за масляных отложений, но и антифриза, например. Здесь обращаемся к первому признаку – визуальный осмотр делает чудеса диагностики.

Подержанный автомобиль

Это не просто признак, а первостепенная необходимость. После покупке б/у машины, первым делом нужно ехать на сервис и менять ремень ГРМ. Провести дефектовку натяжителя, «башмаков», звездочек, успокоителя, если такой есть, на предмет износа. Часто прежние владельцы не заморачивались подготовкой автомобиля к продаже. Зачем менять что-то, если собираешься «скинуть» старую тачку.

Как устроен ремень ГРМ

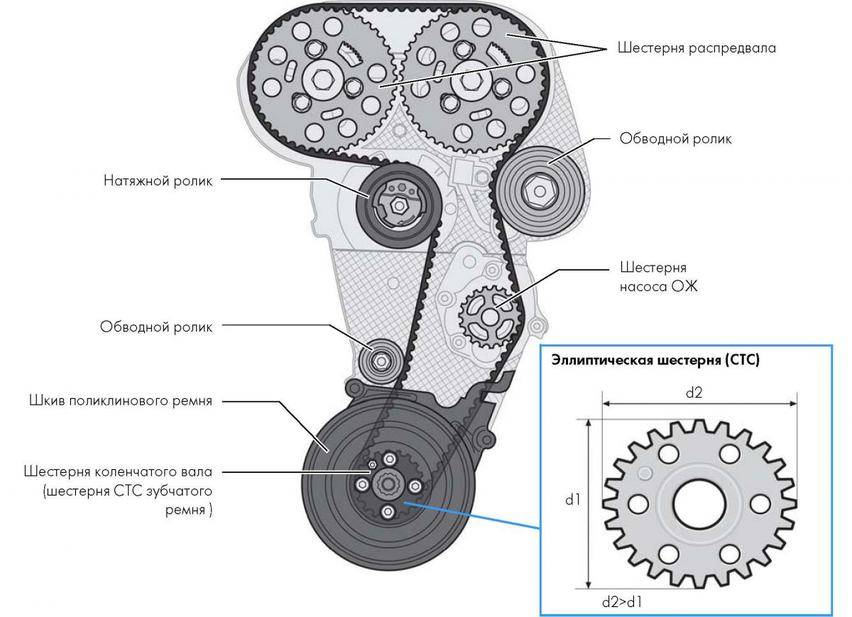

Ремень ГРМ представляет собой замкнутое кольцо из технической резины.

Существуют три типа приводных ремней ГРМ:

• зубчатые,
• клиновые,
• поликлиновые.

В качестве ремней ГРМ на двигателях внутреннего сгорания чаще всего используют зубчатые ремни, которые за счет зубьев позволяют эффективнее настраивать фазы газораспределительного механизма и обеспечивают более надежное сцепление с рабочими шкивами валов, чем клиновые и поликлиновые ремни.

Ремень ГРМ имеет внешний слой, состоящий из синтетической каучуковой смеси, устойчивой к перепадам температуры и износу, внутри которого находится внутренний слой состоящий из сплетения прочных стекловолоконных нитей под названием корд, который обеспечивает сопротивление разрыву. С внутренней стороны ремня, по всему его периметру, расположены зубья из нейлона. Внешняя поверхность ремня и зубья, для повышения их эксплуатационных характеристик, часто имеют внешнюю тканевую оплетку.

Ремни ГРМ работают в условиях сильного перепада температур: летом температура под защитным кожухом может достигать 100 градусов, а зимой запуск двигателя может производится при температуре ниже -40 градусов. Резина должна выдерживать подобные условия эксплуатации.

В качестве материалов для изготовления ремней ГРМ могут выступать:

• хлоропреновые каучуки,
• бутадиен-нитрильные каучуки.

Ремни ГРМ, изготовленные из бутадиен-нитрильных каучуков, более долговечны, но стоят дороже.

Ремни ГРМ различаются по внутреннему диаметру, ширине ленты, а также по количеству, шагу, ширине и форме зубьев.

Зубчатые ремни ГРМ могут иметь различную форму зубьев:

• трапециевидную,
• округлую,
• сложную.

Ремни ГРМ с округлой и сложной формой зубьев имеют лучшие эксплуатационные характеристики из-за более равномерного распределения нагрузки по профилю, за счет чего снижается риск перескакивания зубцов, а также пониженную шумность при работе.

Почему гнет клапана при обрыве ГРМ?

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

• изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
• клинит коленвал.
• клинит помпа (самое распространенное явление).
• клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
• откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

Критерии целостности

Важно не только знать, когда менять ремень ГРМ на Рено Дастер, но и понимать особенности всего процесса. Процедура проводится, если обнаружены следующие обстоятельства:. отслоение материалов, из которых сделан ремень;

отслоение материалов, из которых сделан ремень;

любые дефекты на поверхности;

изгиб, из которого наружу вылезают нити корда;

наличие следов подгорания или масла.

Существует множество причин быстрого износа ГРМ. Среди них можно выделить заводской брак и растяжение элементов механизма. Также к дефектам на поверхности ГРМ приводит износ шкивов и зубьев. О необходимости скорой замены элемента свидетельствует посторонний звук, доносящийся из моторного отсека.

Проверка натяжения

Натяжение ремня привода ГРМ на Дастер проверяется следующим образом:

Нужно раскрутить болты и гайки крепления, фиксирующие верхнюю крышку газораспределительного механизма. Для этого используется головка на 13.

1. После удаления крышки проворачивается болт, фиксирующий шкив коленвала. Этот элемент проворачивается с помощью головки 18.

После выполнения описанных манипуляций можно оценить состояние ГРМ. Дефекты, при наличии которых необходима замена газораспределительного механизма на Дастер, описаны выше. Нормальным считается ситуация, когда метки 2 (на натяжителе) и 1 (на газораспределительном механизме) совпадают между собой. Если первый незначительно смещен относительно последнего, то необходимо подтянуть элементы.

В этом случае необходимо выполнить следующие действия:

1. Ослабить гайку, которая фиксирует части механизма (используется ключ на 13).
2. По часовой стрелке провернуть натяжной ролик (используется шестигранник). Указатели должны совпасть.
3. Затянуть гайку.
4. Дважды провернуть коленвал. Двигать его необходимо за болт, который крепит шкив привода.
5. Повторить манипуляции, если метки вновь не совпадают.

Нужно отметить, что в модификации Дастер, оснащенной 2-литровым двигателем, отсутствуют указатели установки фаз. Поэтому для замены ГРМ в этом случае потребуется специальный инструмент и приспособления, посредством которых осуществляется фиксация валов. Кроме того, производитель рекомендует одновременно с ремнем устанавливать новые натяжной и обводной ролики.

Когда необходимо менять ремень ГРМ

При каком пробеге меняется ремень ГРМ, указано в технических документах по эксплуатации автомобиля. Как правило, это делают при плановом техническом осмотре машины. Поскольку авто разных производителей имеют свои характеристики, то и сроки замены ремня различаются, обычно это значения от 60 тыс. до 200 тыс. км.

Сравнение цен актуально на 29.05.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Основные ориентиры по срокам замены ремня ГРМ — пробег авто и время, прошедшее с момента предыдущей замены. Конечно, моделей машин очень много, различаются и марки двигателей, поэтому и сроки могут значительно варьироваться: 50-150 тыс. км либо 5-10 лет работы двигателя. Ниже дана таблица, в которой указаны интересующие нас параметры от разных производителей.

Модель автомобиля	Пробег, тыс. км
Lada Vesta	90 000
Renault Logan	90 000
Volkswagen Polo	75 000
Audi A4	120 000
Chery Tiggo 5	60 000
Mitsubishi Outlander	90 000
Volvo S60	120 000
Subaru Forester	100 000
Range Rover Evoque	130 000

Стоит упомянуть о том, что в последнее время в газораспределительных механизмах используются не просто резиновые ремни, усиленные армированием, а металлические цепи. Они, как правило, более износостойки (требуют замены при пробеге от 150 тыс. км). По мнению некоторых автопроизводителей, такую цепь и вовсе не придется заменять — настолько она надежна. Среди марок авто, где используется цепь вместо ремня, — УАЗ, BMW, Toyota, Mazda, Kia, Hyundai и некоторые другие.

Несмотря на то что ремень ГРМ закрыт защитным кожухом, нужно стараться регулярно проводить его визуальный контроль с целью оперативного обнаружения повреждений.

Если при осмотре будет найден хотя бы один из «симптомов», перечисленных ниже, то это значит, что настал момент, когда нужно менять ремень ГРМ:

• На ремне появились трещины.
• Разлохматились края ремня.
• Ременные зубцы расслоились, стерлись или повредились иным образом.
• На ремне видны признаки прижога или потертости.
• Детали, находящиеся в контакте с ремнем, либо защитный кожух покрыты темной резиновой пылью.

Имеется еще несколько показателей, говорящих о том, что, возможно, пора производить замену ремня ГРМ:

• В работе системы зажигания происходят сбои, наблюдается троение двигателя либо его запуск совершается не с первого раза. Причиной этого может быть то, что зубец ремня встает не на свое место на шкиве, а воспламенение топлива происходит раньше или позже, чем нужно.
• Из выхлопной трубы выходит дым черного цвета, указывающий на то, что, возможно, ремень ГРМ ослабился, из-за чего топливо сжигается не полностью, а его догорание происходит в выхлопной системе. В итоге температура чересчур повышается, что может привести к порче катализатора.
• Щелчки или звуки, напоминающие тиканье часов, что нехарактерно для нормального двигателя. Чем выше число оборотов двигателя, тем громче могут быть звуки. Среди причин их возникновения – как значительный износ ремня ГРМ, так и повреждения генератора либо подшипника водяной помпы.
• Отсутствие запуска двигателя при вращении стартера вследствие вероятного разрыва ремня ГРМ.
• Следы подтекания масла или антифриза в области кожуха, защищающего ремень. Источником масла может быть сальник коленчатого вала, а антифриза — водяная помпа. Когда эти вещества попадают на ремень, это означает, что его нужно менять, а вместе с ремнем ГРМ — еще и ролики со шкивами.

Опытные автомеханики рекомендуют заменять ремень ГРМ чаще, чем это указано в инструкциях от производителя: раз в 3 года при условии, что за год в среднем машина пробегает 15 тыс. км. Другими словами, замена нужна каждые 40-45 тыс. км пробега. Таким образом, увеличивается вероятность не допустить разрыва ремня, а значит, будущий ремонт обойдется дешевле.

Если пробег у автомобиля маленький, но с момента установки ремня ГРМ прошло уже больше 7-8 лет, то его также рекомендуется заменить. Дело в том, что резина, из которой ремень изготовлен, имеет срок эксплуатации и со временем теряет свои свойства, а значит, с каждым годом риск разрыва ремня и дорогого ремонта увеличивается. Целесообразно и удобно вместе с ремнем заменить также и водяную помпу.

Что такое ГРМ ремень

Разумеется, подавляющая часть автомобилистов в курсе, что есть ремень ГРМ в машине, для чего он нужен и как звучит расшифровка аббревиатуры. Если вы ещё не осведомлены в этом вопросе, это упущение нужно немедленно исправить, залатав брешь в базе знаний любого водителя. Знать, что такое ремень ГРМ в автомобиле и сроки его замены – обязанность каждого владельца ТС.

ГРМ – это газораспределительный механизм, являющийся устройством ДВС, чьё предназначение в управлении подачей воздушно-топливной смеси, причём процедура дозирования выполняется в определённые промежутки времени.

Ремень же, изготовленный из качественной армированной резины, является частью газораспределительной конструкции. Ему отведена важная роль по обеспечению синхронной работы коленчатого и распределительного валов. Так, ремень ГРМ, обуславливает движение компонентов механизма и является непосредственным участником в процедуре подачи топлива и выхода продуктов сгорания.

Слаженным функционированием деталей механизма обусловлена и оптимальная работа силового агрегата автомобиля. Состояние приспособления оказывает влияние на исправность всего механизма, и его замена строго регламентирована автопроизводителем, описание прилагается в инструкции по эксплуатации транспортного средства.

Если в период гарантийного обслуживания авто можно не переживать о качестве ремня ГРМ, тем более что производитель ставит оригинальную деталь, то в дальнейшем при её покупке на замену надо быть особенно внимательным и не стараться сэкономить, приобретая низкокачественное изделие, ведь от этого зависит функционирование двигателя.

На ремне ГРМ имеются обозначения, рассмотрим примеры перевода расшифровки:

• 136-25.4 HNBR, где 136 – количество зубьев, 25.4 – ширина ремня, а HNBR – это материал, из которого изготовлена деталь. Эта модель сделана из термостойкого каучука, обладающего устойчивостью к воздействию озона и химических веществ, в составе также разные уровни акрилонитрила;
• ISO-58111x Первые цифры (58) указывают на серию зубьев, следующие три – их количество (111), последнее значение (19) говорит о ширине изделия в миллиметрах;
• 58127х3/4 HSN. Первые цифры также являются номером серии, последующие означают количество зубьев, 3/4 – ширина в дюймах (19 мм). Маркировка HSN расшифровывается как высоконасыщенный нитрил, современный материал ремня, отличающийся особой прочностью.

К замене ремня газораспределения необходимо подходить со всей ответственностью, поскольку, игнорируя необходимость процедуры, можно навлечь на свой автомобиль ряд проблем и о качестве приобретения нужно позаботиться в первую очередь

Очень важно, чтобы ремень был оригинальным, поэтому особое внимание нужно уделить производителю

На некоторых японских моделях машин систему ГРМ приводит в движение цепь. Если так, то волноваться о том, что может быть пропущен срок замены незачем, цепь меняется спустя 200 000-250 000 км пробега. Ну а привычный ремень ГРМ чаще всего заменяется при каждом плановом техобслуживании.

На каких двигателях гнёт клапана?

На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.

Тем не менее, есть небольшая вероятность, что клапана остались целы при обрыве ремня ГРМ, особенно, если двигатель старый. Раньше в них делали специальные проточки под клапана как раз на такой случай. В конструкции новых двигателей этим пожертвовали ради увеличения мощности.

Поэтому, если у вас порвался ремень ГРМ в движении, стоит ожидать худшего — обойдется такой ремонт очень дорого.

Работы по замене ремня ГРМ на Дастере 2.0

Работы по замене необходимо выполнять на смотровой яме или эстакаде. Они выглядят они следующим образом:

Первым делом выполняется снятие ремня привода генератора. Далее с помощью головки на 13 следует открутить крепления верхней крышки привода ГРМ и непосредственно снять саму защитную крышку. Следующим этапом потребуется выполнить блокировку коленчатого вала. Для этого необходимо выполнить следующие действия: помощник ставит машину на ручной тормоз, включает высшую передачу и выжимает педаль. Теперь необходимо открутить болт крепления шкива ремня генератора и сорвать с места крепежный элемент. Если удалось с первого раза – это хорошо. В том случае если не получается и откручиванию препятствует проворачивающийся вал, тогда его необходимо застопорить. Застопорить коленвал можно следующим методом: откручивается болт, достается пистон крепления держателя проводов к корпусу сцепления, мешающие провода убираются в сторону. В появившееся окно картера сцепления вставляется плоская отвертка между зубьями венца маховика. Теперь можно приступать к откручиванию и снятию шкива приводных агрегатов вместе с шайбой. Берется головка на 8 и откручиваются пять болтов крепления, после этого снимается нижняя защитная крышка ремня ГРМ. Для того, чтобы избежать нарушения фаз газораспределения потребуется выставить коленвал и распределительные валы в положении верхней мертвой точки (ВМТ).Для того, чтобы вращать коленчатый вал, потребуется вкрутить обратно на место болт крепления шкива (без самого шкива), предварительно установив между ним и торцом вала несколько шайб.

Следующим шагом производится извлечение заглушек распределительных валов (чтобы появилась возможность видеть их пазы). Далее необходимо крутить коленчатый вал по часовой стрелке до тех пор, пока пазы распредвалов не станут в горизонтальном положении. С помощью головки-звездочки Е14 выкручивается резьбовая пробка в блоке цилиндров и в появившееся отверстие следует вставить металлический стержень длинной приблизительно 70 мм с диаметром 8 мм. Если такой стержень отсутствуе вместо него подойдет хвост сверла с таким же диаметром. В пазы распредвалов устанавливается фиксирующее устройство. Теперь необходимо выполнить ослабление натяжного ролика. С помощью головки на 10 производится ослабление затяжки гайки крепления ролика, затем шестигранником на 6 выполняется прокручивание ролика против часовой стрелки, тем самым ослабляя натяжение ремня ГРМ. В результате проделанных работ, ремень с легкостью снимается. Следующим шагом является снятие натяжного и обводного роликов, и их замена на новые

После выполненных работ по установке новых роликов следует приступать непосредственно к установке самого ремня привода ГРМ

Во время установки ремня потребуется обратить внимание на то, чтобы стрелки направления (нанесенные на ремне), совпадали с направлением его движения. Теперь необходимо произвести натяжку ремня ГРМ. Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Для начала следует извлечь стержень и снять фиксирующее устройство распредвалов

Затем проводится натяжка ремня путем прокручивание коленчатого вала по часовой стрелке на два оборота. Пазы распредвалов должны стать в нужном положении. Также стоит проверить фазы. Если будут какие-либо неточности, следует произвести регулировку еще раз. Закручивается обратно резьбовая пробка блока цилиндров и производится сборка всех деталей в обратном порядке.

Собственно, вот так методом выполняются работы замене ремня газораспределительного механизма на автомобиле Renault Duster с двухлитровым мотором. Самостоятельная заменапослужит опытом для автомобилиста и сэкономит кругленькую сумму денег.Видео – замена ремня ГРМ на Рено Дастер 2.0

Ремень ГРМ является важной частью всей системы газораспределительного механизма. Он синхронизирует работу коленвала и распредвала

В Рено Дастер замена ремня ГРМ строго регламентирована руководством автомобиля – определены сроки и порядок замены ремня

Также немаловажно для любого автовладельца знать, какие признаки могут указывать на неисправность ремня ГРМ и в каких случаях его необходимо менять, даже если срок эксплуатации, определенный производителем, еще не вышел

В Рено Дастер замена ремня ГРМ строго регламентирована руководством автомобиля – определены сроки и порядок замены ремня

Также немаловажно для любого автовладельца знать, какие признаки могут указывать на неисправность ремня ГРМ и в каких случаях его необходимо менять, даже если срок эксплуатации, определенный производителем, еще не вышел

Предназначение ремня ГРМ

Основным предназначением данной детали является передача крутящего момента с распредвала на автомобильный коленвал

Он обеспечивает синхронное вращение, которое так важно для оптимальной работы всего газораспределительного механизма

Исправность и нормальная работа ремня очень важны для автомобильных двигателей, у которых поршни находятся с клапанами в одном блоке. Несмотря на то, что клапаны находятся в одном месте с поршнями, данные детали не встречаются как раз благодаря ремню ГРМ. Как только ремень обрывается, он начинает биться в открытый клапан, постепенно сгибая его, а также клинит поршень. Если не осуществить замену, двигатель потребует серьезных ремонтных работ.

6 признаков того, что ремень ГРМ пора заменить

1. Проблема с запуском двигателя и снижение динамики

В случае если двигатель стал работать хуже, это может быть одним из признаков того, что ремень газораспределительного механизма пора менять. При растягивании он часто перескакивает на один или даже несколько зубов. В результате этого фазы системы газораспределения нарушаются и эксплуатационные характеристики двигателя снижаются.

Это связанно с ранним или поздним воспламенением топливной смеси, что проявляется плохим запуском, детонацией и сильными вибрациями. Как правило, при этом существенно повышается расход топлива, а выхлоп становится черным.

2. Следы подтекания жидкости на ремне или его кожухе

Если из-под крышки ремня наблюдается влага или масло это означает, что он скоро выйдет из строя и надо максимально быстро реагировать. Прежде всего, необходимо снять кожух и провести детальную проверку износа ременного привода ГРМ

Важно знать, что попадание масла на ремень снижает его качество. Дело в том, что нефтепродукты размягчают резину, из которой сделан ремень, она растягивается и может вскоре перескочить по зубцам, а то и вовсе разорваться

Течи чаще всего появляются из-под сальника коленвала или помпы. Поэтому сначала нужно устранить причину, по которой возникла течь, после чего заниматься заменой ремня ГРМ. Простая замена ничего не даст, поскольку он все равно скоро намокнет.

3. Появление посторонних звуков

При деформации, смещении или других повреждениях ремня ГРМ часто слышны нехарактерные для него шумы. Если ремень ГРМ растянут, то при работе мотора он цепляется за кожух или другие конструктивные элементы, издавая свистящие или шоркающие звуки

Здесь важно не спутать из со свистом, который может издавать ремень генератора

Основным признаком того, что звуки издает именно ремень ГРМ является то, что их интенсивность напрямую связанна с оборотами двигателя. Дополнять звуковую гамму может подклинивающий натяжной ролик, неисправная помпа и другое оборудование. Чтобы окончательно решить вопрос необходимо снять кожух, и провести детальный осмотр ремня и роликов.

4. Визуальные повреждения

Для визуального осмотра необходимо получить доступ к ремню. Снимается кожух, далее под мощным источником света осматривается ремень. На нем не должно быть шероховатостей, трещин, расслоений, истирания зубов или торчащих нитей. Каждое из этих повреждений является прямым показанием к замене детали, чтобы не пришлось делать капитальный ремонт двигателя.

5. Смещение ремня

При работе ремень должен проходить строго по центру зубчатых колес и роликов, никуда не отклоняясь. Если при этом ремень смещается в одну из сторон, значит, его пора менять, поскольку начался неравномерный износ, и он может выйти из строя в любой момент. Особенно опасно, если выработку видно визуально, или из резины начали проглядывать нити.

6. Появление трещин

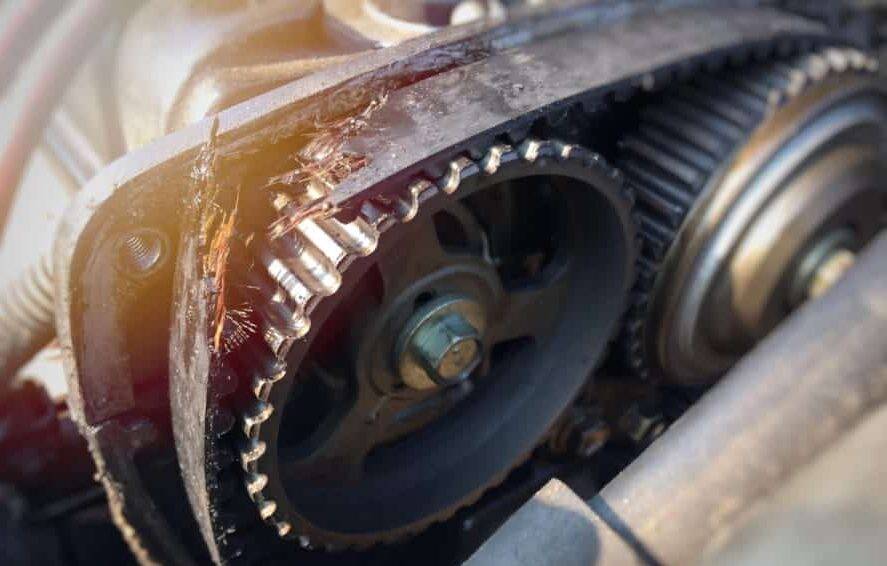

При покупке некачественной детали или слишком долгой эксплуатации, более 70-100 тыс. км пробега, можно наблюдать такое явление как старение резины. При сравнительно редкой эксплуатации автомобиля случается так, что ремень ГРМ разрывается гораздо раньше указанного пробега в результате утраты резиной эластичности. Это означает, если за 5 лет автомобиль не прошел заявленные по регламенту 70 тыс. км, ремень ГРМ все равно подлежит замене. Аналогично нужно поступить после покупки б/у авто, поскольку неизвестно, сколько и как эксплуатировалась машина и в каком состоянии ремень ГРМ.

Главный признак старения резины – ее растрескивание. Трещины могут появляться как на тыльной стороне ремня, так и возле зубцов при его выгибании в обратную сторону. Любые подобные повреждения являются сигналом к замене ремня.

Рекомендации по замене

Ремень изготавливается из резины, которая подвергается естественному старению даже без эксплуатации

Поэтому при приобретении ремня важно обратить внимание на то, сколько прошло времени с момента выпуска. Опытные автовладельцы не рекомендуют приобретать изделия, которые пролежали на складе более года. Срок годности цепи не столь зависит от даты выпуска

При ее приобретении важно обратить внимание на отсутствие следов коррозии и загрязнений. В противном случае ресурс расходника существенно сократится

Срок годности цепи не столь зависит от даты выпуска

При ее приобретении важно обратить внимание на отсутствие следов коррозии и загрязнений. В противном случае ресурс расходника существенно сократится

На интервал замены оказывает прямое влияние износ и общий срок службы силового агрегата. На старых авто ГРМ создает большую нагрузку на привод. Это сказывается на снижении ресурса ремня или цепи.

Погнутые клапана

Поврежденный поршень

На строгость соблюдения интервалов замены ремня или цепи влияют последствия их обрыва. Конструкция части моторов позволяет безболезненно пережить данный инцидент. На других же двигателях это ведет к столкновению поршней с клапанами, что вызывает серьезные повреждения силовой установки.

Рекомендации по выбору нового ремня ГРМ

При выборе ремешка необходимо учитывать следующие рекомендации:

Не стоит обращать внимание на дешёвый товар. При эксплуатации некачественной или неоригинальной детали ремонт двигателя обойдётся в несколько раз дороже.
Ремень должен быть эластичный, а его поверхность должна быть гладкой и без наплавов резины.
Артикул изделия, количество зубьев и длина должны соответствовать старому ремешку.. Лучше отдавать предпочтение таким производителям ремней ГРМ: Contitech, Bosch, Dayco или Gates

Лучше отдавать предпочтение таким производителям ремней ГРМ: Contitech, Bosch, Dayco или Gates.

Процесс замены ремня ГРМ

Чтобы заменить ремень ГРМ выкручивается гайка на 10, крепящая натяжной ролик, после этого он легко вынимается. Натяжение ремня ГРМ ослабевает до такой степени, что его можно свободно снять с шестеренок и роликов. Если фиксирующего специнструмента нет, после снятия ремня нужно поставить метки на шестернях распредвалов, чтобы они не провернулись.

Затем ключом на 16 откручивается опорный или обводной ролик. При установке ремня ГРМ нужно учесть, что в оригинальной комплектации обязательно идет натяжной и обводной ролики с болтами, которые их крепят, и новый болт крепления шкива коленвала. На обводном ролике установлены металлические пыльники, которые надо снять, чтобы они не издавали посторонних звуков при работе. При установке нового натяжного ролика обратно, его зубок должен попасть в предназначенную для него прорезь, иначе он не сможет выполнять свои функции. Это лучше проконтролировать снизу автомобиля, где на прорезь открывается прямой обзор.

Натяжной ролик просто наживляется, не затягиваясь, и начинается установка нового ремня ГРМ, для чего он просто надевается на шестерни распредвала. Не нужно забывать, что если нет фиксатора, то нанесенные метки на шестернях должных совпадать. Ремень затягивается в нижнюю часть блока, после этого надевается шестерня коленчатого вала. С помощью большой отвертки эту шестерню вместе с ремнем устанавливаете на посадочное место.

Когда все шестерни и ролики установлены на свои места, механизм собирается в обратной последовательности. Перед этим проверьте натяжение ремня, ключом на 10 ослабляете крепление натяжного ролика и с помощью шестигранника на 6 прокручиваете эксцентрик, натягивая ремень, чтобы подвижный и неподвижный указатели на ролике совместились. При сборке необходимо помнить о вставленных фиксаторах коленчатого и распределительных валов.

Функции ремня ГРМ в автомобиле

Основное назначение ремня привода газораспределительного механизма (ГРМ) — синхронизировать работу распредвала и коленвала, гарантируя при этом абсолютное совпадение рабочих тактов двигателя. Иными словами, открытие и закрытие клапанов происходят точно в соответствии с положением поршня.

При воспламенении в цилиндре топлива поршень опускается, проворачивая при этом коленчатый вал, который в то же время вращает распределительные валы, отвечающие за работу клапанов. Закрываются впускные клапаны, а на очередном такте при возвращении поршня на место открываются клапаны выпускные. Такой принцип работает на всех тактах.

Сбои в синхронности данного процесса приводят к поломкам двигателя, таким как вибрации, затрудненный пуск, снижение мощности, провалы тяги и т. д. Причиной этого может быть растяжение ремня ГРМ, при котором его зубцы неправильно ложатся на шкив.

Хуже всего, если ремень ГРМ оборвался. Это приводит к тому, что клапаны задерживаются в одном положении, тогда как коленчатый вал продолжает вращение по инерции, а поршни двигаются вверх до упора. Обычно обрыв ремня приводит к поломкам поршней и клапанов, но иногда возможны повреждения коленвала, головок блока цилиндров или самого блока. Ремонт тогда влетит в копеечку. Впрочем, в двигателях некоторых автомобилей предусмотрены выемки, защищающие клапаны. Это ситуация, когда менять нужно только ремень ГРМ.
