Штатные ключи, сигналка и иммобилайзер
| ПашкаНаЛаргусе: |
| oapv, Т.Е. чип- составляющая блока ц.з., ключа с кнопками? |
ключ с кнопками совмещает в себе ЧИП и ПДУ — данное присутствует в прошивке (программе), которая зашита в память микросхемы. Для работы ЧИПа батарейка не нужна, она нужна для работы ПДУ
| ПашкаНаЛаргусе: |
| А чип, который в резервном ключе стоял, он как выглядит? |
pcf7936as — инфа
oapv, А где отчет? Что дала доработка?
Добавлено новое сообщение 07-02-2015 в 21:59:20: ПашкаНаЛаргусе, Если чип чистый ни где не использовался его можно добавить в память автомобиля без программатора Программатор нужен чтобы скачать дамп с блока салона из этого дампа можно вытащить pin code Он же APV код (после продажный код).
| urclub: |
| Если чип чистый ни где не использовался его можно добавить в память автомобиля без программатора |
просвети пожалуйста как ?
Сергей, Есть такая программа называется DDT2000. Гдето попадалось описание как этой прогой через k line адаптер менять настройки блока салона. Так вот, там же есть пункт ОБУЧЕНИЕ КЛЮЧЕЙ. Вводишь APV код и привязываешь ключи к блоку салона Можно раннее привязанные или новые. При этом если старые не показать то они будут забыты. Если Вы вдруг их где то потеряли. Но при этом если вдруг нашли то их можно прописать заново.
В блоке салона есть spi flash, маленькая мокросхемка на 8 ножек рядом с очень большой. Читать ее можно внутрисхемно не выпаивая. Вот тут вам и понадобиться программатор
А вообще этот код можно запросить на заводе изготовителе. Правда как это сделать на ВАЗе я не знаю. Хотя теоретически возможно Тогда вам и программатор не нужен.
| urclub: |
| Есть такая программа называется DDT2000 |
Меня опять терзают смутные сомнения. У Шпака — магнитофон, у посла — медальон.
Ибо. , В чем сомнения?
Добавлено новое сообщение 07-02-2015 в 22:45:57: Сергей, Ну да. Нужен лаптоп и шнурок. Другой вариант это ОД, а это гораздо сложнее дольше и затратней.
Добавлено новое сообщение 07-02-2015 в 22:51:21: Видимо это Вам не интересно. Тогда в сервис. Это гораздо проще чем немножко подумать. Все прекрасно работает, у меня сейчас четыре рабочих ключа.
| urclub: |
| В чем сомнения? |
в самой программе, тем более ломанной.
| urclub: |
| Видимо это Вам не интересно |
очень даже интересно, просто эту программу не знал, не слышал, не юзал. Как бы такой вариант никогда не рассматривал, проще поставить бесключевой обходчик. Надо посмотреть, почитать, так сказать понюхать, там и гуру oapv присоединится, он то гораздо больше меня в этом соображает
Сергей, В Вашем случае возможно да. Только цена не 2 а 5, это ключ с кнопками. Неужели у когото сейчас есть проблеммы с компом?
Вам показали где рыба ловиться, какой удочкой ловить нужно. Не хотите не нужно, рыбу и магазине можно купить.
Да. Лень это великий двигатель прогресса.
Добавлено новое сообщение 07-02-2015 в 23:17:21: Ибо. , Вы конечно зря так, прога рабочая, народ давно ее юзает. Правда прога на французком но я ее частично перевел на русский. Будет интересно могу и поделиться.
Добавлено новое сообщение 07-02-2015 в 23:25:03: ПашкаНаЛаргусе, Да Вы вообще в раю живете. Только это будет клон вашего чипа и то без кнопок. А вопрос был. Как добавить новый не прописсаный ключ к Вашему авто причем самостоятельно. Я Вам рассказал как я это сделал сам.
Как собрать выкидной ключ StarLine
- в комплекте покупки обычно идет двусторонний скотч. С его помощью старое стекло клеится на новую переднюю панель пульта. При необходимости можно использовать небольшое количество клея;
- старая основная плата вкладывается в посадочные места пульта. Можно сделать фиксацию более надежной за счет двухстороннего скотча;
- на посадочное место устанавливается лезвие ключа;
- монтируется выкидная кнопка и пружина;
- на свои места вставляются кнопки пульта;
- далее вставляем верхнюю часть корпуса в пружину и проворачиваем против часовой стрелки два раза и собираем брелок;
- сзади закручиваем фиксатор;
- вставляем корпус на защелки и закручиваем задний шуруп, тот, что под питательным элементом;
- проверяем моменты затяжки, качество сборки;
- устанавливаем батарейку и заднюю крышку.
Теперь выкидной ключ готов к эксплуатации.
ОБУЧЕНИЕ (ДОБАВЛЕНИЕ или УДАЛЕНИЕ) ЧИП КЛЮЧЕЙ.
Начало эксплуатации 1 сентября 2012 года. За это время Ларгус побывал на клубных встречах: Саранск, Белгород, Орел, Ульяновск, Тамбов, Воронеж, Курск, Липецк, Муром, Нижний Новгород, Москва, Брянск. , по пути заезжал к клубням в Пятигорск, Ставрополь, Краснодар, Волгодонск, Воронеж, Тула, Пенза, Сызрань . — продолжение следует.
В эксплуатацию ларгус поставляется с двумя ЧИП ключами, но в тоже время штатная охранная система ларгуса позволяет записать в свою память до четырех ЧИП ключей и , чтобы добавить в память еще два ключа или удалить к примеру потерянные ключи, систему необходимо переобучить, для чего системе потребуется APV код. Где его взять? Код можно официально запросить у Автоваза через ОД, но данный вариант подойдет только для дилерского сканера. Мы же сейчас изучим как раздобыть данный код самостоятельно и научимся с помощью уже известной программы DDT2000 обучать/перепрограммировать ЧИП ключи.
Итак, снимаем блок ЦЭБКС и находим на его плате рядом с центральным процессором SPI Eeprom ST95040,
из которой любым доступным способом необходимо слить дамп, где по указанным ниже адресам собственно и храниться APV код в бинарном виде — APV код индивидуален для каждого авто!
Теперь смело можно приступать к процедуре обучения/перепрограммирования ключей. Запускаем программу DDT2000light, где в каталоге выбираем — Logan, в оборудовании — UCH..5.3, и нажимаем кнопку монитор,

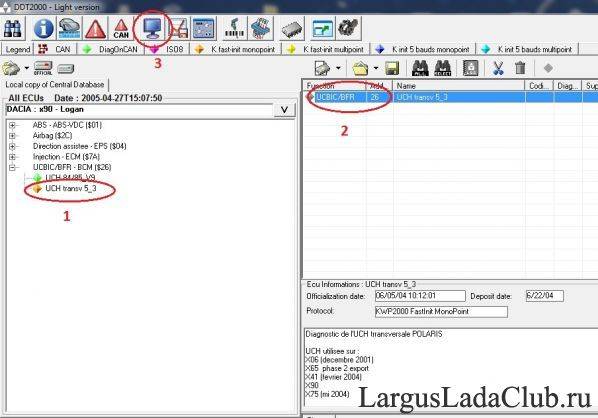

во вновь открытом окне выбираем Обучение ключей (программа DDT2000 на французком, поэтому рядом с переводом присутствует первоначальный оригинальный текст) и жмем кнопки 2 и 3
В обведенной части окна появятся данные, из которых видно, что ЦЭБКС обучен, что в нем прописано два ключа, один из которых радиоключ (ключ с ПДУ), на какой частоте работает это радиоключ, если при этом включить еще и зажигание, то система покажет под каким номером с системе зарегистрирован включивший зажигание ключ и еще несколько параметров.
Ну и самое главное — Обучение/перепрограммирование: ВНИМАНИЕ — перед началом процедуры необходимо выключить зажигание. в программе с частичным переводом в форму окна для удобства введена краткая инструкция, из которой следует 1
в окно 1 ввести имеющийся APV код в бинарном виде 2. нажать кнопку Ввести код APV, если код правильный и введен корректно, то в окне 2 будет подтверждение ДА, при этом в окне 3 сбросится счетчик количества обученных ключей
3. включить зажигание каждым ключом (примерно на 4 сек), при этом появится информация — ключ распознан (окно 1), порядковый номер ключа в системе (окно 2), количество обученных ключей (окно 3). 4. нажать кнопку 4 Подтвердить для записи информации в память, и кнопку 5 Выход из режима APV для завершения процедуры обучения.
ВСЁ! Наслаждаемся проделанной работой и количеством прописанных в системе ключей ))
Как оставить машину заведенной без ключа StarLine
Охранная система Старлайн А91 и Е90 позволяет удаленно завести двигатель, а также выходить из салона, не выключая зажигание. Данная опция полезна для тех водителей, которые часто покидают авто на непродолжительные промежутки времени. При этом можно забирать ключ, закрывать дверь и уходить без выключения мотора.
Для этого потребуется открыть дверь, чтобы сработали концевики. Затем на пульте длительно нажимается вторая кнопка вплоть до звукового сигнала, а после еще раз коротко нажать вторую клавишу. Пульт проиграет мелодию, а хозяин может вытащить ключ и покинуть авто. Двигатель при этом не глохнет, а после закрытия двери можно поставить машину под охрану.

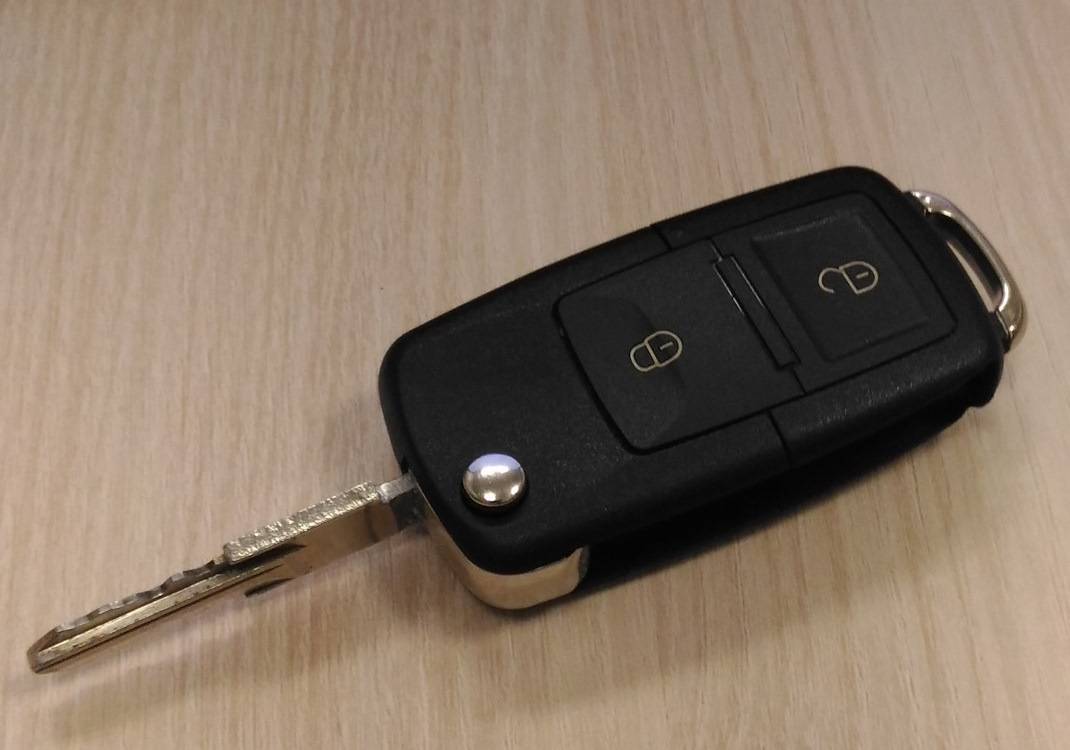

Выкидной ключ для Лада Ларгус, Рено Логан, Сандеро, Дастер
Выкидной ключ на Лада Ларгус не требует большого количества работ своими руками. Изделие представляет из себя заготовку, без платы
Материал корпуса: АБС пластик Подготовка ключа к работе: — вскрыть пластиковый корпус штатного ключа с двумя кнопками — вынуть батарейку и плату — вскрыть заготовку выкидного ключа — установить батарейку и плату в корпус выкидного ключа — снести выкидной ключ на переточку Внимание! Прежде чем заказывать выкидной ключ, вам нужно оценить все за и против на основании отзывов в интернете, чуть ниже мы предоставили вам отзывы по данному ключу, (лезвие не много не совпадает по длине и по продольной насечке, сама продольная насечка ни на что не влияет, грамотный мастер, который умеет точить ключи может переделать болванку с первого раза!) Если у вас всё таки никоим образом не получилось переточить выкидной ключ, то вы можете воспользоваться вторым способом переделки ключа. Возврат переточеных ключей не принимается

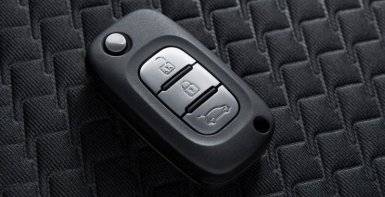

Владельцы Рено Логан, Дастер и Сандеро также могут купить выкидной ключ.
Внимание. Переклеить жало крайне сложно
Лучше перетачивайте
Предлагаем нарезку ключа для Лада Ларгус :
— без дисконтной карты 700 руб
— с дисконтной картой 500 руб
На любые другие ключи (от дома, дачи, ремонт замков), даём скидку 5-10%
Наш адрес: Заневский пр. 7/7.Вход с ул.Стахановцев
Понедельник-пятница с 9 до 19
Примеры и способы переточки/ доработки выкидного ключа: Отзыв 1 с переточкой Отзыв 2 с переточкой Отзыв 3 с переточкой Ниссан Альмера Отзыв 4 с переточкой Рено Сандеро
Отзыв 5 с заменой болванки (нужно 5 минут времени) Отзыв 6 с заменой болванки (нужно 5 минут времени) Отзыв 7 с заменой болванки ( нужно 5 минут времени
Отзыв 8 Замена лезвия выкидного ключа для Ларгуса
Настройка ключа Старлайн
После успешной установки выкидного ключа, можно с этого же брелка настраивать все пользовательские функции. Владельцу потребуется переход в режим программирования. Для этого необходимо:
- выключить зажигание, пять раз нажать на сервисную кнопку Валет;
- включить зажигание, прослушать пять звуковых сигналов от авто, подтверждающих принятие команды;
- на брелке Старлайн А94 короткими нажатиями второй и третьей кнопки выбрать подходящую таблицу программирования, а затем подтвердить выбор, коротко кликнув по третьей клавише;
- теперь второй и третьей кнопкой выбирается соответствующая функция настройки, согласно таблице программирования;
- после для параметра выставляется собственное значение при помощи нажатий первой клавиши;
- выход из режима программирования и запоминание настроек происходят автоматически, достаточно ничего не нажимать в течение восьми секунд.

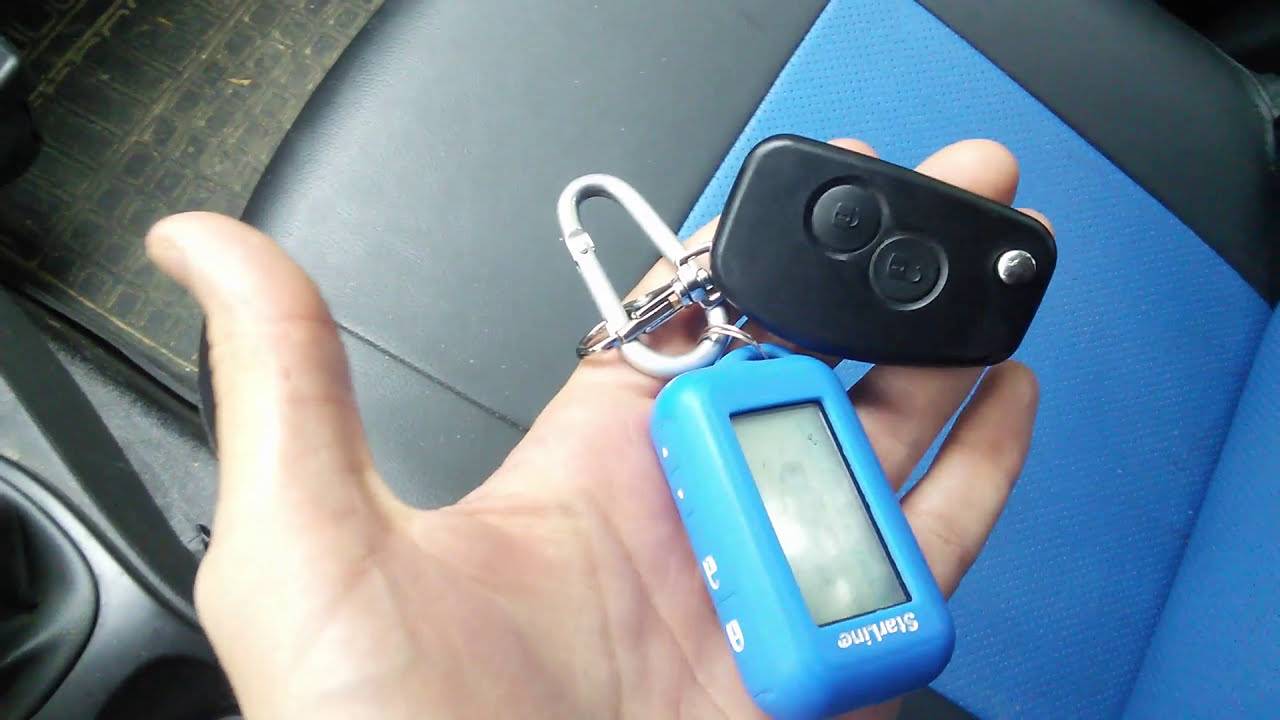

Корпус выкидного ключа 2в1 для брелков сигнализации Старлайн
На просторах интернета есть множество магазинов (eBay, AliExpress и т.д.), где можно заказать специальный корпус для пейджера автосигнализации Starline A91. Основным отличием такого корпуса от стандартного брелка является наличие дополнительного места под выкидной ключ, а также специального механизма, отвечающего за работу.
При выборе стоит обратить внимание на качество сборки, а также соответствие данной модели сигнализации
Также для владельцев ВАЗ важно, чтобы жало болванки не было зеркальным – иначе придется заказывать у токаря новое. К тому же, в одном корпусе могут быть большие зазоры, а в другом – маленькие
Средняя стоимость такой детали составляет от 500 до 1500 рублей в зависимости от компании производителя и качества исполнения
К тому же, в одном корпусе могут быть большие зазоры, а в другом – маленькие. Средняя стоимость такой детали составляет от 500 до 1500 рублей в зависимости от компании производителя и качества исполнения.
Лада ларгус профиль ключа
Да вообще то нет проблем. Купил на разборке блок с приемником 1тыр от логана, в китае ключ с кнопками 1.5 тыр от кенгу (дороговато конечно но таков курс бака). Далее скачал прошивку с spi flash (маленькая микросхемка рядом с большой) своего блока и залил ее в блок с разборки. Подключил DDT2000 и привязал купленный ключ. Все прекрассно работает
На ларгусе она не работает. На нем нет CAN шины.
В ЗБУ пробег не записывается. только в приборку. Да и смысл, если человек смог память в приборке прошить то в ЗБУ прошить 29F400 на сименсе это вообще плевое дело. Даже паяльник не нужен достаточно простой иголки.
А номер выхода не можете подсказать?
Установка выкидного ключа Старлайн
После получения посылки необходимо проверить комплектность, проанализировать состояние лезвия
Для владельцев ВАЗ или Лада Приора важно обратить внимание на болванку – подходит ли оно для конкретного автомобиля. Также рекомендовано осмотреть пружины – китайские товары состоят из китайских комплектующих. Пружины из металла из страны восходящего солнца – не самые надежные и долговечные
При желании их можно заменить на более прочные отечественные детали
Пружины из металла из страны восходящего солнца – не самые надежные и долговечные. При желании их можно заменить на более прочные отечественные детали.
После этого можно приступать к сборке выкидного ключа. Ниже представлена инструкция на примере модели Старлайн А91:
- разбираем корпус штатной сигнализации. Для этого нужно снять заднюю крышку, вынуть батарейку, открутить небольшой болт под ней;
- отщелкиваем заднюю часть корпуса;
- извлекаем основную плату;
- при помощи промышленного фена разогреваем переднее стекло и аккуратно вынимаем его.
Процедура демонтажа закончена, теперь осталось собрать все в новом корпусе и подключить заново.

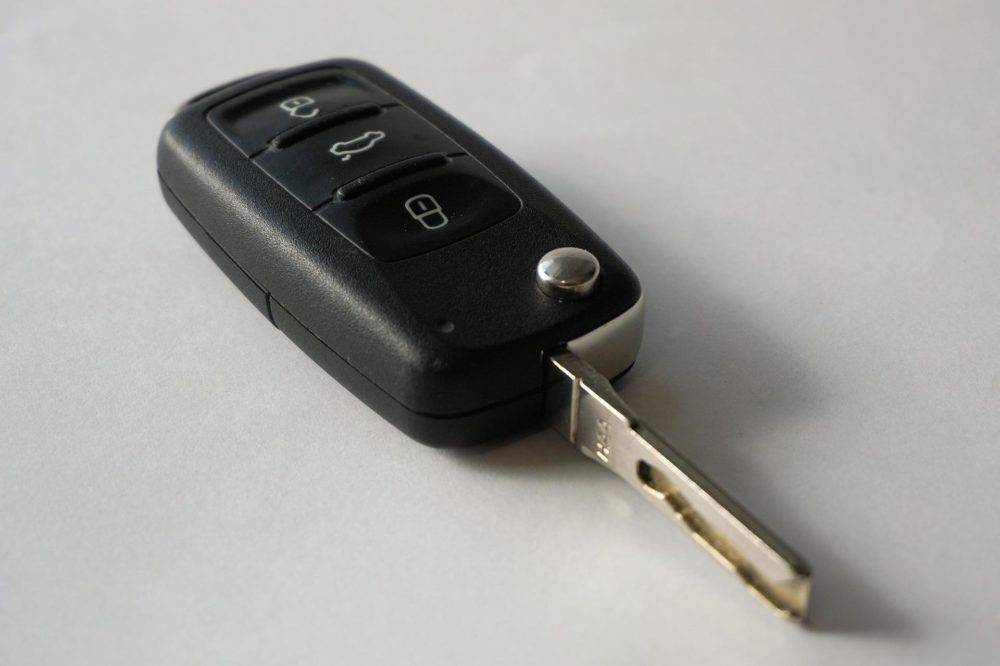

Основные достоинства откидного ключа
Выкидной ключ отличается от обычного следующими преимуществами:
- Эргономичностью. Устройство имеет компактные размеры и несколько кнопок для удобного удаленного управления сигнализацией.
- Простота изготовления. Процесс настройки и производства ключа не занимает много времени.
- Дизайн. Можно подобрать практически любой дизайн ключа, который будет удовлетворять потребности конкретного водителя.
- Удобство. Благодаря элегантной конструкции, все резцы находятся в закрытом состоянии, поэтому повредить карман или поцарапать телефон ключами практически невозможно. Также открытые ключи быстрее изнашиваются, в то время, как выкидные элементы могут прослужить на порядок дольше.
Для чего кнопки на ключе зажигания?
Многие знают, что ключи от автомобилей отличаются друг от друга дизайном, размерами и функциональностью. Но чаще всего они выполняют одни и те же функции, которые доступны при нажатии на кнопки брелока. В 90% случаев на брелоке находится до 5 кнопок. Давайте разберем самые распространенные из них:
Основные кнопки
- Блокировка автомобиля (Знак закрытого замка)
- Разблокировать машину (Знак открытого замка)
- Открыть багажник
- Кнопка выкидного механизма полотна ключа
Дополнительные (зависит от оснащения)
- Автозапуск автомобиля
- Аварийная сигнализация
- Режим парковки (Вызвать машину подъехать к Вам)
- Режим открытия гаражных ворот
- Открытие/Закрытие раздвижных дверей на минивэнах
Секретные функции
Скрытые возможности срабатывают не на всех моделях, но обязательно нужно проверить работоспособность на вашей машине.
- Дистанционное открытие стекол машины, чаще всего активируется коротким и сразу длинным нажатием на кнопку «открыть».
- Дистанционное закрытие стекол машины, активируется коротким и сразу длинным нажатием на кнопку «закрыть» или просто одиночным длинным нажатием на эту кнопку.
- Складывание зеркал заднего вида. Для этого при закрытии автомобиля удержать кнопку «закрыть» на пару секунд.
- Скрытое полотно ключа. Если брелок перестал реагировать на нажатие кнопок, то скорее всего сели батарейки в брелоке. Но как открыть машину? Для этого нужно достать автоматическое полотно ключа нажатием кнопки или вытащить полотно в ручную из брелока и им уже открыть машину.
Как сделать дубликат ключа?
Выкидной ключ для автомобиля можно даже изготовить самостоятельно, предварительно купив полотно и корпус для ключа зажигания. Однако для этого понадобиться специализированное оборудование, которое позволит перепрограммировать чип-ключ и сигнализацию. Собственно, поэтому лучше обратиться в специализированный центр, специалисты которого помогут изготовить новый ключ или сделать дубликат старого. Обычно в этих центрах можно купить ключ зажигания (болванку / корпус / полотно / чип)
Процесс производства выкидных ключей состоит из трех этапов:
- Выбор заготовки.
- Производство механического элемента.
- Настройка программного обеспечения.
Проблемы с выкидным ключом и способы их решения
Также у владельца машины могут приключиться более банальные проблемы:
Сигналка не ловит на 20 метров и не срабатывает. Причиной того, почему машина не снимается с охраны, может быть плохой сигнал. В этом случае у автомобиля просто нет обратной связи с брелком, соответственно, он не воспринимает команды. В этом случае нужно проверить состояние питающего элемента пульта, возможно именно из-за слабого сигнала и заменить батарейку в случае необходимости. Дополнительно надо проверить местность на наличие радиопомех.
Иногда на машине не работает автозапуск с АКПП, а на дисплее брелка горит SP. Это означает, что автомобиль попытался завести авто четыре раза, однако силы стартера попросту не хватило. Рекомендовано провести запуск в ручном режиме или увеличить длительность его работы. При этом для автозапуска необходимо, чтобы машина стояла на нейтрали, а рычаг стояночного тормоза был полностью затянут.
Если сигнализация не работает, а также проявляются дополнительные программные ошибки (автомобиль заводится и глохнет, не закрывает двери, самостоятельно срабатывает автозапуск и т.д.), то лучше всего провести сброс на заводские настройки. После этого большинство проблем должно исчезнуть, но если исправить их не получилось, то лучше отвести автомобиль в специализированный сервис, где квалифицированные специалисты разберутся в вопросе и устранят все неполадки, возможно отходит масса или где-то есть плохой контакт.

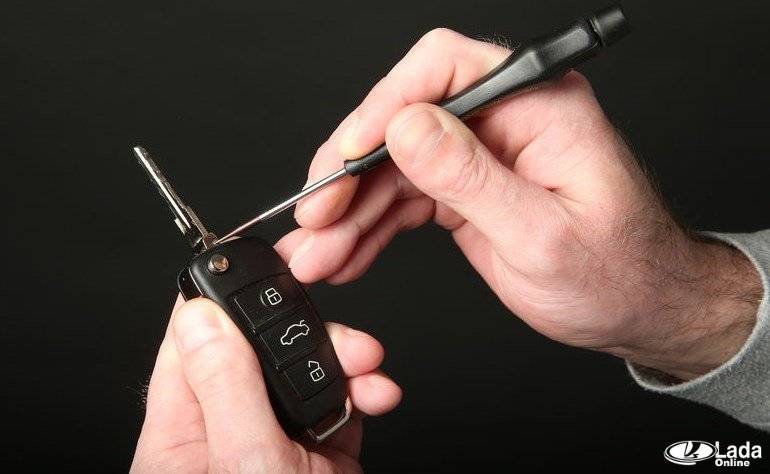

Как сделать выкидной ключ для автомобиля LADA
В зависимости от модели и комплектации автомобиля Лада ключ зажигания может иметь разную форму, от самой простой (например, как на первых Приорах) до современного складного ключа (как у Лада Веста или XRAY). Рассмотрим, как переделать ключ зажигания на выкидной своими руками?
Смысл доработки ключа зажигания Лада:
1. При выборе выкидного ключа без чипа, учитывайте размеры заготовки, чтобы плата от ключа зажигания без проблем вместилась в корпус (например, плата ключа зажигания Лада Ларгус имеет отличные размеры от ключей Лада Гранта, Приора или Калина). Если плата штатного ключа пришла в негодность и кнопки уже не работают, то имеет смысл купить выкидной ключ с чипом (наиболее качественными считаются выкидные ключи в стиле Audi или Benz).
2. В некоторых случаях, чтобы сделать проточку ключа, придется снять жало. Обычно для этого достаточно выдавить штифт у его основания, но в некоторых случаях придется разобрать корпус выкидного ключа (отщелкивая фиксаторы по периметру и выворачивая винты).
- для Lada Granta, Kalina, Priora процесс мы описывали ранее.
- для Lada Vesta и Lada XRAY — обратиться за услугой опучения в дилерский центр LADA (цена около 1000 рублей)
Видео пример замены штатного ключа зажигания на выкидной в стиле AUDI:
А вам приходилось переделывать обычный ключ на выкидной? Напомним, многие автовладельцы отказываются от штатной охранной системы и изготавливают выкидной ключ под сигнализацию Томагавк, Старлайн и др. В этом случае пригодится навык работы с паяльником.
Как сделать выкидной ключ Лачетти
Итак, что же нужно для того, чтобы сделать выкидной ключ Лачетти? Именно сделать, так как кроме покупки заготовки, нужно будет ещё немного потрудиться.
В общем, этап работ состоит из трёх шагов:
- Купить заготовку ключа.
- Обратится к мастерам, которые занимаются нарезкой ключей, чтобы из заготовки сделали такой, как родной.
- Вытащить из родного ключа блок кнопок с иммобилайзером и вставить в корпус нового ключа.
Выполнение этих простых шагов сделает Вас счастливым обладателем выкидного ключа.
Мастеров по нарезке ключей в каждом городе полно, поэтому с этим проблем не возникнет.

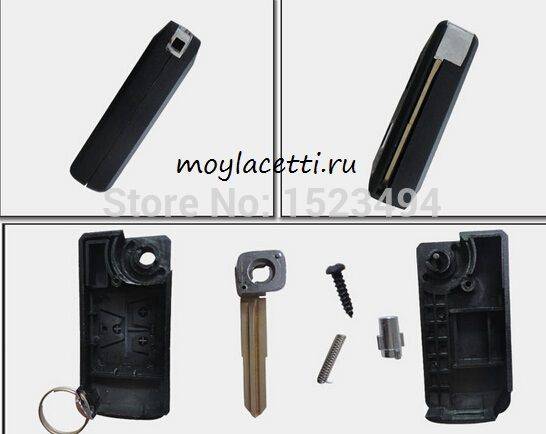

А вот где и какую купить заготовку выкидного ключа для Лачетти рассмотрим более подробно.
Где купить выкидной ключ Лачетти
Я уже давно покупаю прямо в Китае. Потому что дешевле и потому что есть из чего выбрать. Плюс очень часто доставка абсолютно бесплатна! Этим путём пошёл и многоуважаемый участник нашего сообщества Sptop.
Но выбор там большой и нужно исходить из своих предпочтений по дизайну и, самое главное, из функциональности и удобства Вашего будущего ключа. Вот что он написал:
На сколько разобрался в ключах, представленных на Алиэкспрессдля Лачика их 4 варианта, все идут как: BUICK EXCELLEМой по внешнему виду практически дубль родного, но надо ПИЛИТЬ!!!Я не парюсь по таким »вариантам» пилить так пилить, варить так варить и т.д.Ну а если нет желания заниматься доработками тогда остальные 3 варианта,по отзывам там всё встает как есть, но мне не понравился дизайн…В общем есть варианты для каждого!!!
Вот ещё кстати не плохой вариант как мне показалось,и жало кстати повёрнуто на 90 градусов, что будет удобнее из за угла прорези замка зажигания.
При желании ознакомиться с другими вариантами, нужно в поле поиска ввести фразу: Key Shell for Buick Excelle HRV
По ней можно посмотреть что там предлагают из выкидных ключей для Лачетти.
Вот только некоторые из них. Как видно есть выкидные ключи, как для седанов, так и для хэтчбеков с универсалами, которые, как известно, отличаются разным назначением третьей кнопки.

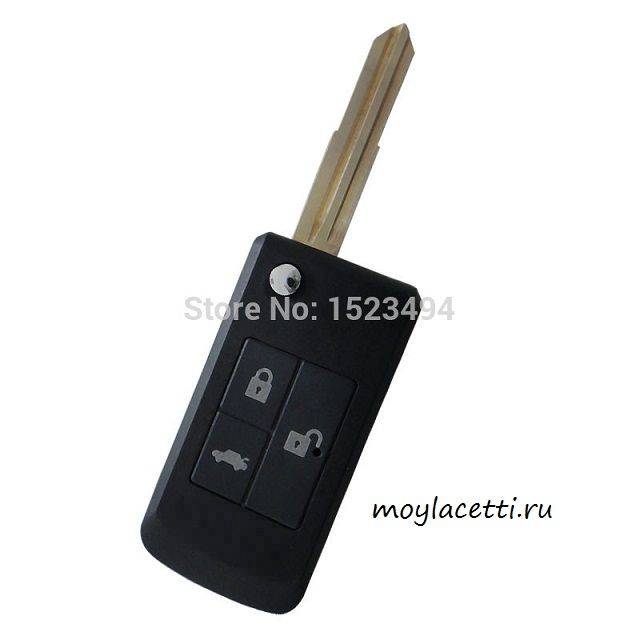

Выкидной ключ Лачетти седан
Выкидной ключ Лачетти хэтчбек и универсал
Вот, собственно, результат, который получился у нашего участника сообщества

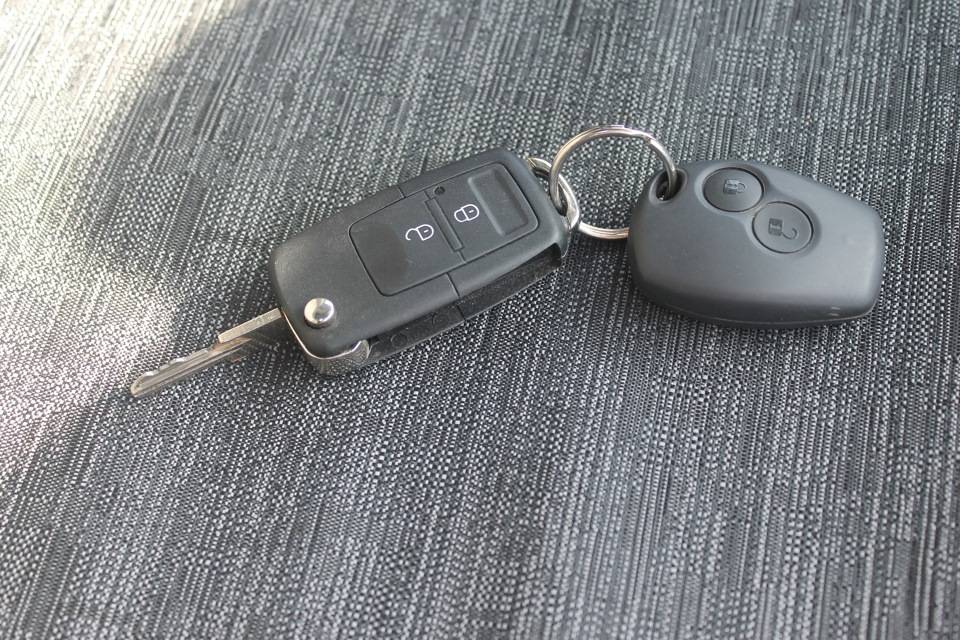

Вот на фоне родного ключа
Вот такой удобный и интересный выкидной ключ Лачетти
Выражаю огромную благодарность активному и многоуважаемому участнику сообщества Антону (Sptop) за предоставленный материал!
Мир Вашему дому и удачи на дорогах!!!
