Стеклоподъемники без зажигания
На многих марках автомобилей стеклоподъемники без зажигания не работают. Давайте рассмотрим варианты решения данной проблемы и стоит ли этим заниматься?
Согласен, что каждый раз включать зажигание для того, чтобы поднять или опустить стекло в двери не очень удобно и многие (примерно 1500 запросов в месяц в Яндексе) ищут пути решения этой проблемы.
Давайте посмотрим на схему и сразу станет понятно, почему стеклоподъемники становятся активны только после включения зажигания
Зеленым кругом я обвёл так называемое POWER WINDOW RELAY, что в дословном переводе означает «реле питания окон». То есть, через это реле подается питание на наши кнопки стеклоподъемников.
При включении зажигания, на 86 контакт реле подается напряжение и реле срабатывает, замыкая контакты 30 и 87 между собой. Благодаря этому на блок управления стеклоподъемниками подается напряжение питания.
Ищем причину поломки и устраняем ее
Функцией стеклоподъемников автомобилей является поднятие и опускание стекол. Возможны два типа подъемников стекла: механический и электрический. Ручной механизм обычно устанавливается на базовые комплектации, топовые модели оснащают электрическим приводом на два или четыре стекла.
Дверь авто без обшивки
Электрические неисправности
В электрическом приводе неисправности связаны в основном с проводкой. Если не работают все стеклоподъемники, то следует проверить предохранитель, который отвечает за их работу. Если он перегорел, то его необходимо заменить. Не работает кнопка стеклоподъемника или подсветка, то возможны проблемы в проводке или перегорела лампочка подсветки.
Если с предохранителем все в порядке, то нужно проверить напряжение на электродвигателе. Чтобы до него добраться, придется снять обшивку двери. С помощью тестера необходимо проверить разъем, идущий к электродвигателю. Включаем зажигание. При нажатии на кнопку показания должны быть не ниже 9 В. Иначе, плохой контакт в кнопках привода или разрыв в проводке. Необходимо поменять проводку или зачистить контакты.
Если не получается управлять движением стекол с помощью блока управления, то нужно попробовать воспользоваться кнопками под обшивкой. Если они работают, то неисправен блок управления стеклоподъемниками, который необходимо отремонтировать.
Если не работает эклектический моторчик, то придется разбирать весь механизм. Так как он держит стекло, перед его снятием необходимо поднять стекло и зафиксировать его с помощью упора. Отсоединив моторчик, осматриваем щетки, ротор и теплопредохранитель. Если смазка закоксована, то ее необходимо удалить
При осмотре ротора следует обратить внимание на его лепестки. Если есть задиры или налет, их нужно почистить
Моторчик Рено Меган
Механические неисправности
Чаще всего неполадки связаны с механической частью, в основном, с износом деталей.
Встречаются следующие механические неисправности:
- Многие детали механизма подъема стекла изготавливаются из пластмассы: рейки, шестерни и др. Со временем они приходят в негодность. Их нужно заменить новыми деталями.
- Лопаются пластиковые трубки. В этом случае стекло можно опустить, но не удастся поднять. Ремонт предполагает два варианта. Можно заменить трубки из пластика на металлические. Второй вариант – взять кусок целой пластиковой трубы, придать ей нужную форму, разрезать вдоль и обжать четырьмя хомутами.
- Неисправно зубчатое колесо. При этом двигатель работает, а стекло не движется. Для замены колеса, необходимо снять обшивку на дверях, вынуть остатки зубчатого колеса и установить новую деталь.
- Часто как в механических, так и в электрических приводах, обрывается тросик. Это может произойти по причине износа или при перепаде температур в зимнее время. При обрыве трос нужно заменить новым.
- Могут поломаться рычаги. Ремонт стеклоподъемника в этом случае заключается в замене рычагов.
Тросики механизма подъема стекла
Извините, в настоящее время нет доступных опросов.
В этом видео демонстрируется, как сделать на Рено Логан стеклоподъемники без зажигания (автор ролика — La Vitek).
На автомобилях Рено Сандеро/Логан/Дастер и Лада Ларгус имеется небольшое неудобство в виде того, что электростеклоподъемники (ЭСП) работают только при включенном зажигании. Кому-то может показаться это не большой бедой, но это довольно неудобно, особенно летом, когда ЭСП используются регулярно. Решение есть, причем не придется вносить изменения в штатную проводку автомобиля, поэтому нижеописанный способ подходит даже для машин, находящихся на гарантии!
Принцип работы системы стеклоподъемников
Автоматический стеклоподъемник – это электромеханическое устройство, которое позволяет закрывать или открывать окна автомобиля. Основной принцип работы – передвижение стекла при помощи передачи усилия с редуктора устройства на само стекло.
В основе конструкции узла лежат четыре основных составляющих:
- Редуктор, он же – приводной механизм. Обеспечивает создание усилия для передвижения стекла в двери. Работает в паре с зубчатой или червячной передачей. Такая компоновка позволяет открывать окно на нужную высоту. При этом оно не падает и не опускается.
- Устройство включения и выключения. Проще говоря – кнопка, которая регулирует вылет стекла по высоте.
- Непосредственно стекло.
- Подъемный механизм. Устройство, которое передает усилие с редуктора на стекло. Данный механизм может иметь разный принцип работы:
- передача усилия через реечную систему;
- подъем стекла посредством тросов;
- передача усилия через систему рычагов.
В зависимости от используемой системы передачи усилия, говорят о реечном, тросовом или рычажном механизме стеклоподъемника. В современных автомобилях чаще всего можно увидеть два последних варианта.
Несмотря на простоту конструкции, узел может начать работать некорректно или вовсе выйти из строя.
Стеклоподъемники без зажигания
Подробности Категория: Ремонт Опубликовано 27.06.2014 Многим знакома ситуация – Вы приехали домой, заглушили автомобиль, вытащили ключи зажигания и после этого заметили, что не закрыли окна. А при выключенном зажигании электростеклоподъемники не работают. Придется снова доставать ключи, включать зажигание и закрывать окна.
На некоторых автомобилях, а точнее на тех, стеклоподъемники которых работают через реле, можно сделать работу стеклоподъемников без зажигания. Это относится в частности к автомобилям Лада Калина и Лада Приора в комплектациях «стандарт» и «норма» (кроме тех, где за работу стеклоподъемников отвечает блок комфорта).
Для начала, нужно понять, как работает реле стеклоподъемников. Говоря простым языком, в нем есть два контакта, которые размыкаются при выключении зажигания и не позволяют пользоваться стеклоподъемниками.
Таким образом, чтобы стеклоподъемники работали без зажигания, нужно, чтобы эти два контакта были постоянно замкнутыми. Для этого многие используют различные перемычки из подручных материалов, однако есть более простой способ. Рассмотрим его на примере автомобиля Лада Калина.
Для работы нам понадобятся всего два инструмента – тонкая отвертка и изолента.
Открываем монтажный блок слева от руля и вынимаем реле стеклоподъемников.
Далее необходимо снять крышку с этого реле. Для этого на корпусе реле есть два паза, их можно аккуратно отжать тонкой отверткой.
Сняв крышку, можно увидеть эти два контакта.
Чтобы замкнуть их, прижимаем верхний контакт и плотно затягиваем корпус реле изолентой, которая прижмет его и не позволит контактам разомкнуться.
После этого закрываем реле снятой крышкой до характерного щелчка. Устанавливаем реле обратно в монтажный блок и проверяем работу стеклоподъемников.
Способ №1 Простой
Потребуется купить колодку с предохранителем 30А. К одному концу провода припаиваем ножку от большого предохранителя, а к другому — от маленького (если требуется, чтобы задние ЭСП тоже работали без зажигания, тогда этот конец должен быть раздвоенный).
Для Лада Ларгус

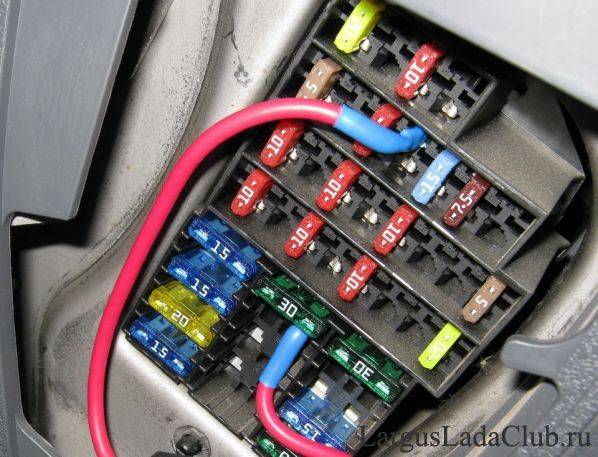

- Вынимаем из монтажного блока предохранители F14 отвечающий за стеклоподъёмники передних дверей и F32 — обогрев заднего стекла. Если требуется, то дополнительно вытаскиваем предохранитель F13 — задние стеклоподъемники.
- Устанавливаем колодку с предохранителем (тонкую клемму вставляем в верхний контакт предохранителя F14 (если делали конец раздвоенный, то вторую тонкую клемму — в верхний контакт предохранителя F13), а толстую клемму вставляем вместе с правой ножкой предохранителя F32).
Более грамотно и безопасно использовать специальный переходник «Mini ATM Fuse Tap». Используя его мы исключаем ненадежные соединения (вставленный провод в разъем предохранителя).
После завершения работ убедитесь, что после такой доработки при выключенном зажигании нет тока утечки. В противном случае аккумулятор быстро сядет. Результат проделанной работы на видео:
Для Lada XRAY метод №1
- Вынимаем из монтажного блока предохранители F1 (передние ЭСП) и F8 (для задних ЭСП).
- Устанавливаем нашу колодку ( тонкую клемму вставляем в верхний контакт предохранителя F1, а толстую клемму вставляем под верхнюю ножку реле обогрева зеркал и заднего стекла).
Передние ЭСП
Надо сказать, я уже делал подобное на ВАЗ 2112, когда переносил кнопки с тоннеля в двери. Для этого использовал кнопки эсп Калина.
И стандартные вазовские фишки…
Купил сдвоенную фишку для блока и три обычных для остальных дверей.
Схема включения передних эсп, цвета проводов кнопок и штатных проводов соответствуют схеме.
Кстати на схеме провода, на одиночной фишке от контактов 3 и 6 черного цвета. Это потому что они соединены с контактом 5 массы, соответственно их надо предварительно разрезать.
Решил упростить задачу и подключить подсветку кнопок от провода питания кнопок.
Таким образом, в двери придется вести только по два провода, а подсветка кнопок работает при включении зажигания. Черный провод массы, и желтый провод питания, ну или любого другого цвета, но я решил не нарушать общую цветовую гамму проводов, используемую в автомобиле.

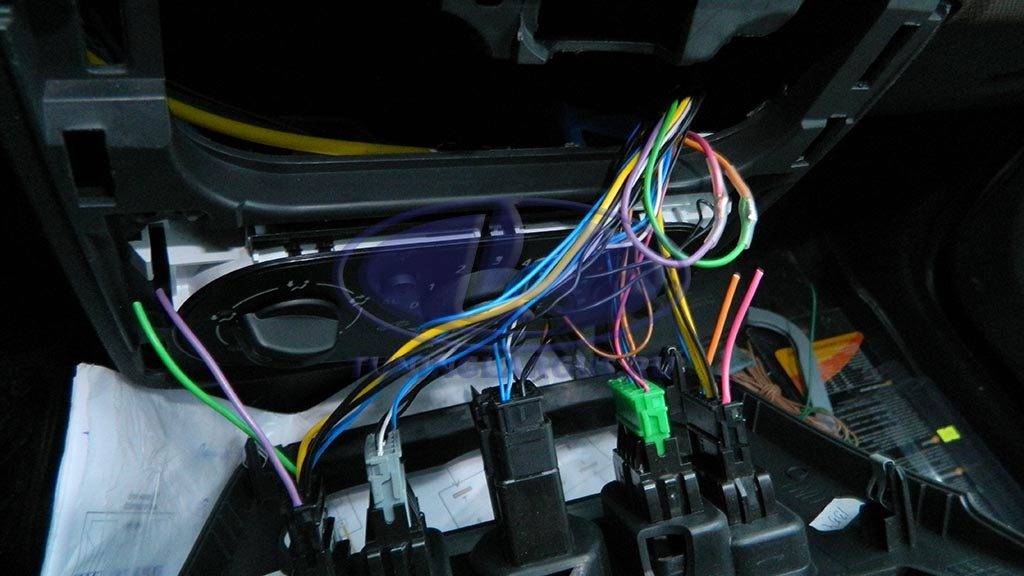

Провода старался использовать по максимуму штатные. Желтый провод питания от штатных кнопок на центральной консоли отрезал и подсоединил его к дополнительному желтому проводу из водительской двери, и такому же проводу из пассажирской. Провода массы провел от обоих дверей сюда же. Соответственно от штатных кнопок провод массы отрезал и соединил с этими проводами. Голубой провод подсветки к штатным кнопкам отрезал и заизолировал.
Провода, шедшие на двигатели, тоже отрезал от штатных кнопок и соединил между собой по схеме выше. Это позволило не протягивать дополнительные два провода от кнопок водительской двери к кнопке пассажирской.
Далее снимаем карты дверей, как это делать писать не буду, в интернете море информации. Хотя сам первый раз это делал на Ларгусе, было страшновато, боялся сломать что-нибудь, обшивка с герметиком поддалась с большим трудом, половина клипс осталась в двери, выковыривал их потом.
Вырезаем отверстия для кнопок в подлокотниках дверей обычным строительным ножом, плюс я использовал ножовку по металлу для твердого пластика в основании внутренней ручки двери.
Источник
Перенос кнопок ЭСП в двери. Передние ЭСП
В принципе я уже давно привык к логановскому расположению кнопок. Однако увидел, что в новом Логане схема управления стеклоподъемниками немного изменена. Там кнопки эсп передних дверей расположены в дверях. Двойная в водительской и обычная в пассажирской… Затеял перенос кнопок ЭСП в двери. Передние ЭСП — начало…
Эх, прикольная торпеда, ее бы в Ларгус… в новом MCV и LODGY именно такая стоит…
Кнопками задних эсп тоже не очень удобно пользоваться, особенно с подлокотником. А пассажирам на втором ряду, когда их трое, или моему пацану в кресле тем более.
В новом Логане кнопки задних эсп из тоннеля убрали в двери, а кнопки на центральной консоли теперь дублируют работу кнопок в задних дверях. И место подстаканника для второго ряда в тоннеле освободилось, очень удобно.
Что ж, понеслась…
Стеклоподъемники без включения зажигания Renault Logan, Sandero
Раньше часто возникали ситуации, когда запарковавшись и заглушив двигатель, вспоминал, что окна открыты. Приходилось вставлять ключ, включать зажигание и закрывать. Знакомо? Теперь этой проблемы нет.
А так же навык обращения с паяльником.
Перекусываем провод колодки (она продаётся с замкнутым проводом) так, чтобы один провод оказался примерно в два раза короче второго.
— Разламываем предохранители из п.3 и берём от них по одной ножке. — Внутрь колодки устанавливаем предохранитель на 30А. Зачищаем концы проводов колодки и припаиваем к ним ножки от предохранителей. К короткому концу- широкую ножку, к длинному- узкую. Изолируем соединения изолентой или термоусаживаемой трубкой.

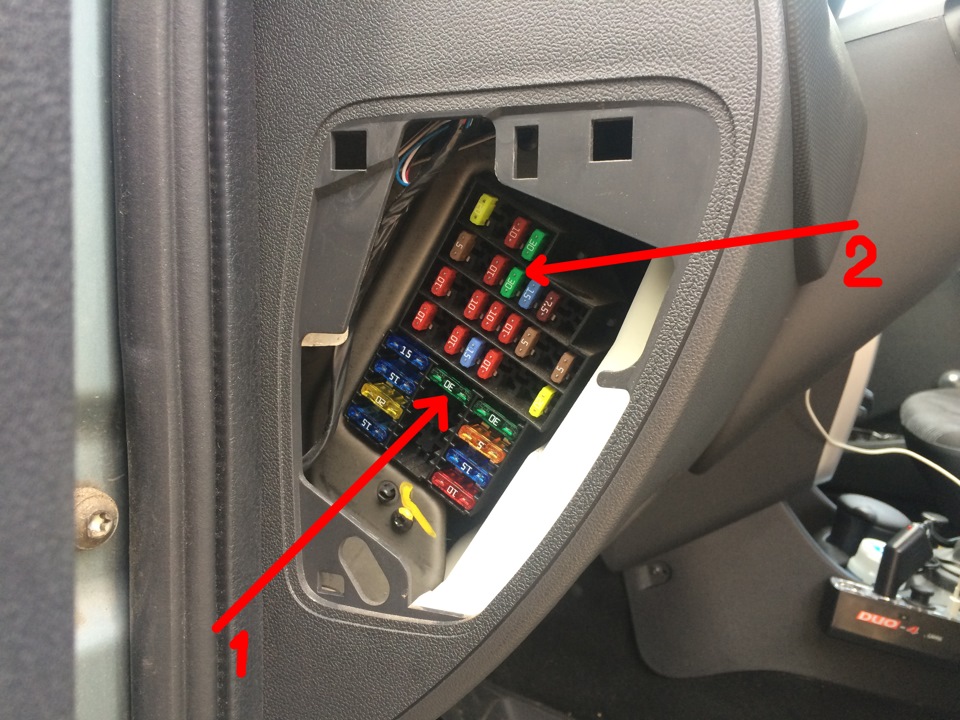

Открываем блок предохранителей.
Вынимаем предохранитель F32 (30А) и на место его правой ножки вставляем контакт короткого провода колодки.
Вставляем на место вынутый предохранитель, зажимая им контакт колодки.
Закрываем крышку блока предохранителей и проверяем работу стеклоподъемников.
Работа стеклоподъёмников без включения зажигания
после покупки авто меня раздражало то что электростеклоподъёмники работают только при заведённой машине или при включеном зажигании. а вот если заглушил машину и тока потом видишь то что окна не закрыты и приходил включать зажигание, а вместе с ним бензонасос и поднимать стекло. Пошаговая инструкция :электростеклоподъёмники без включения зажигания: Для этого нам понадобится: 1. Колодка для плоских предохранителей. Продаётся во многих автомагазинах. 2. Большой предохранитель на 30А. 3. Перегоревший или новый любой большой предохранитель. 4. Кусочек термоусаживаемой трубки или изолента. 5. Более-менее прямые руки и желание осуществить задуманное.
Разбираем прегоревший или купленный новый предохранитель с целью достать контакты. Перекусываем провод колодки (она продаётся с замкнутым проводом) так, чтобы один провод оказался немного короче другого. Припаиваем к концам проводов контакты от разобранного предохранителя. Изолируем соединения любым способом. Контакт, который припаян к более короткому проводу оставляем как есть, а контакт, который припаян к более длинному концу при помощи кусачек или ещё чего-нибудь поводим до ширины лапки маленького предохранителя.
Вставляем в колодку большой предохранитель на 30А. Далее открываем крышку блока предохранителей, находим предохранитель F32, и вынимаем его. На место правой лапки этого предохранителя вставляем контакт нашей колодки с коротким проводом
Внимание! На противоположном контакте нашей колодки появляется «+», Следите за тем, что-бы он не касался металических деталей кузова. После этого вставляем на место вытащенный ранее предохранитель
Теперь находим предохранитель F14, и вынимаем его. Он нам больше не понадобится, поэтому вставляем его в разъём для запасных предохранителей на обратной стороне крышки блока предохранителей. Дальше вставляем другой конец (более длинный) нашей колодки в верхний разъём от вынутого предохранителя.
Готово, но осталось только как-нибудь закрепить колодку, что-бы не болталась. Она чудесно, внатяг, заходит в выемку в пластике внутри блока предохранителей. Держится мёртво.
вот что получилось.Всё! Теперь ваши элекростеклоподъёмники будут работать независимо от того, включено зажигание или нет. И на последок. Ни какого изменения в элекросеть мы не произвели. Мы просто взяли постоянный «плюс» от обогревателя заднего стекла и через необходимый предохранитель подали питание на электростеклоподъёмники, тем самым просто обошли цепь от замка зажигания. Реализовать это по силам любому человеку, который хоть немного умеет пользоваться паяльником. Этот способ подходит и для гарантийных машин, т.к. эта перемычка снимается и устанавливается обратно менее чем за минуту. Источник идеи: forum.logan.ru
Как сделать работу стеклоподъемников без зажигания на Lada Vesta
На семействе Lada Vesta схема работы стеклоподъемников может быть реализована заводом по-разному (в зависимости от комплектации и года выпуска автомобиля). После отключения зажигания электростеклоподъемнки (ЭСП) еще могут работать некоторое время (например, 2мин 20сек), но если открыть одну из дверей, то закрыть стекла уже не получится. Один из владельцев рассказал, как в этом случае доработать конструкцию без вмешательства в проводку (ничего резать не нужно). А в случае необходимости все можно вернуть в первоначальное состояние за несколько секунд.
Потребуется: две колодки под реле, короткий провод.

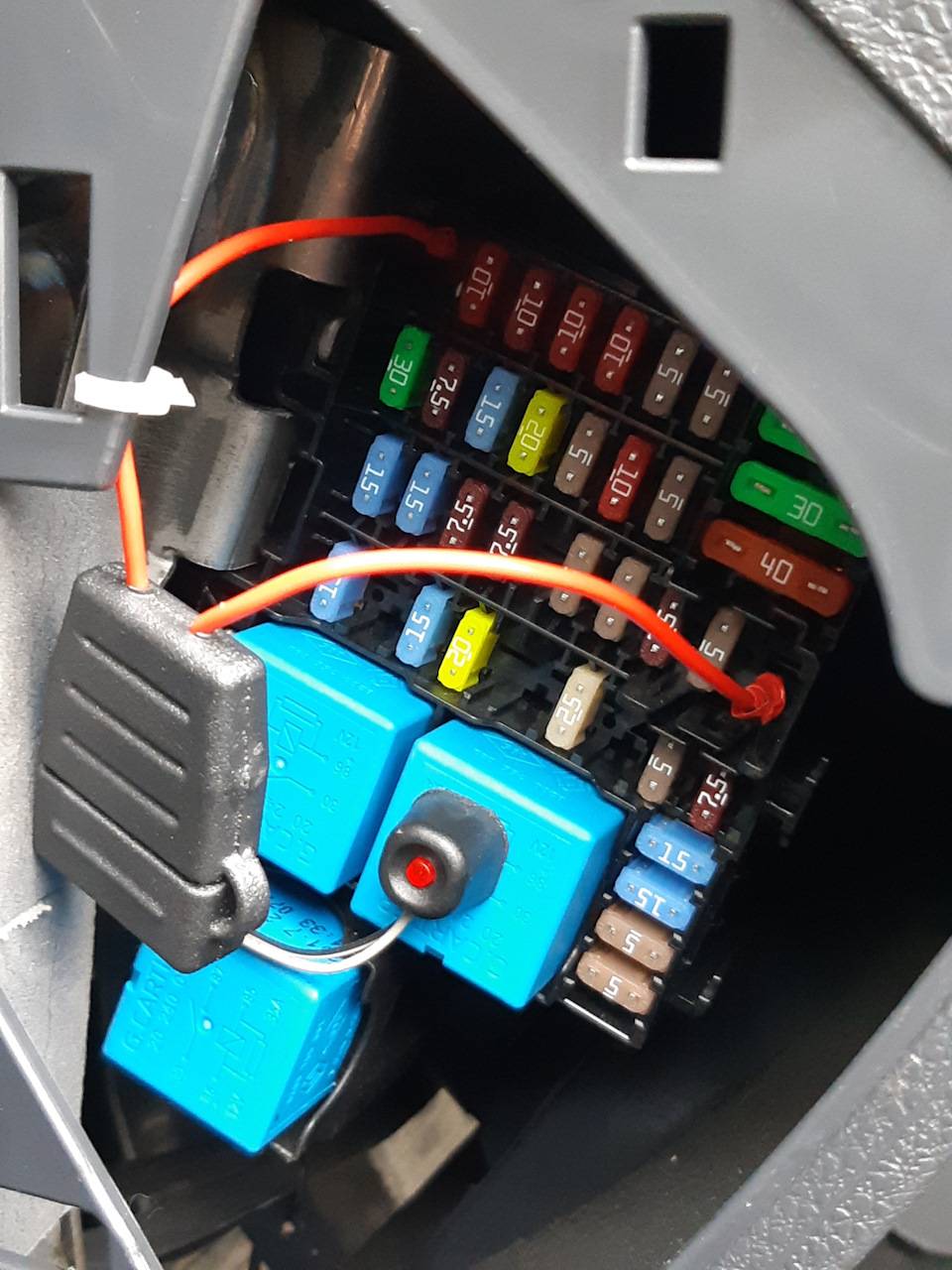

Теперь нужно у становить переходник под штатное реле К4 стеклоподъемника и прикрутить «массу» к ближайшему шурупу:
Как сделать работу стеклоподъемников без зажигания на Весте на видео:
А можно без переходника. Н ожку 86 на самом реле нужно обрезать под корень. В само реле впаиваем провод вместо этой ножки, а другой конец провода прикручиваем на массу (фото Maks_79 и Aleks Sander ):
Еще три способа сделать работу электростеклоподъемников независимой от зажигания:
А вы будете дорабатывать свою Весту? Какой способ вам понравился?
Источник
ЭЛЕКТРОСХЕМА RENAULT LOGAN — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
РФ last online 1 week ago Мы рады предложить Вашему вниманию очередной отчет от наших покупателей об установке электрических стеклоподъемников в свои автомобили.
Александров Алексей Михайлович г. Всем привет!
В местных магазинах за них запросили руб. Здесь они стоят руб.

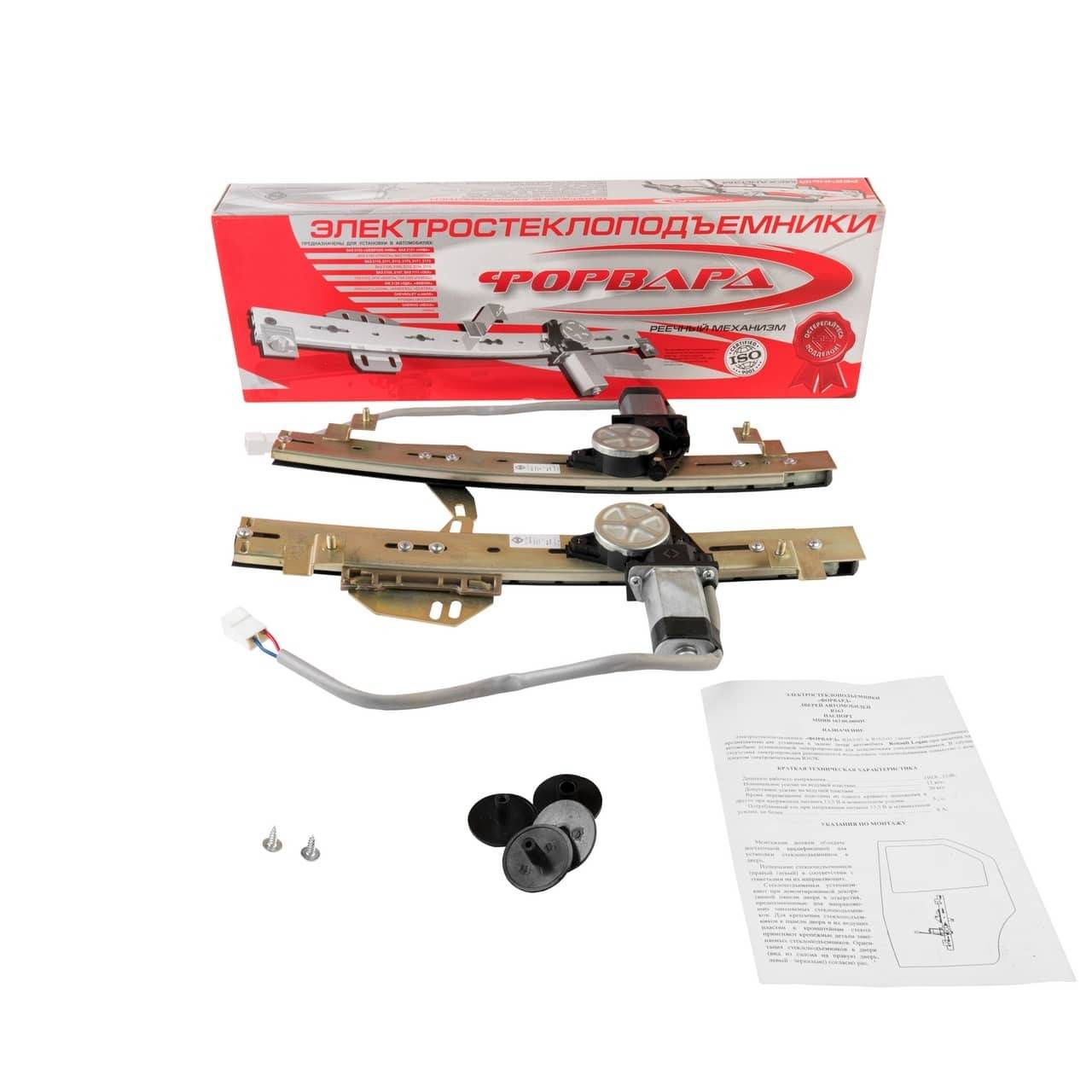

Комплект электромонтажный передних стеклоподъемников Renault Logan I faza 1
Здесь же прикупил родные логановские кнопки по руб. Итак, монтаж!
Правда почему-то подсветка кнопки работает и без 4-й клеммы, поэтому заморачиваться с ней я не стал и выкинул из схемы желтый провод, питание у меня все равно будет от зажигания. Для разбора нам понадобятся головки torx t25, t20 и гаечная головка на Приступаем к разбору двери!
Проводки стеклоподъемников для установки хватило даже с небольшим запасом. Питание взял с блока предохранителей салона, подпоявшись к резервному предохранителю F23 7,5 А питание прицепа.
Такое решение позволяет работать стеклоподъёмникам не зависимо от положения ключа зажигания. Земляную клейму стеклоподъемников прикрепил в точке заземления ЭБУ подушки безопасности блок по схемам реноточка заземления находится под прикуривателем.
Причины неисправности стеклоподъемников
В большинстве случаев выходит из строя стеклоподъемник, который находится у водительской двери, поскольку он чаще других используется.
К основным причинам поломки стеклоподъемника относятся следующие:
Отходит контакт на моторе либо кнопке стеклоподъемника. Потребуется проверка соединения путем вытаскивания кнопки из места ее крепления (дверная панель или консоль торпеды).
Перегорание предохранителя. За работу стеклоподъемников отвечает предохранитель, который в случае подачи высокого тока может перегореть. Повреждения легко определяются визуально: появляются дефекты на корпусе
Потребуется замена элемента, но самостоятельно процедуру не рекомендуется проводить, поскольку важно правильно подобрать новый элемент, подходящий для той же силы тока.
Посторонние предметы в механизме стеклоподъемника. Бывают ситуации, когда к заклиниванию механизма приводит попадание в него какого-либо предмета, например, шторки внутри двери
К сожалению, проблему самостоятельно не решить, потребуется помощь специалиста. Дело в том, что для устранения неполадки необходимо снятие обшивки двери, что без инструментов и специальных знаний сделать невозможно.
Поломка моторчика. В случае выхода мотора из строя, что случается достаточно редко, потребуется его замена.
Неисправный бок комфорта. Нормальная работа электроприборов в машине обеспечивается различными блоками управления и комфорта. При выходе из строя блока комфорта механизм подъема стекла работать не будет.
Проблемы с электропроводкой. Явление крайне редкое, но подобные ситуации случаются.
Поломка трапеции стеклоподъемника. Для выяснения причины необходимо извлечь механизм наружу, для чего потребуется снять обшивку двери. Среди других механических повреждений встречаются обрыв троса или поломка шестеренок.
Причин поломки стеклоподъемника много, но точный диагноз сможет поставить только специалист. Даже в том случае, если вы знаете, как поднять стекло в машине вручную, без минимального оборудования решить проблему не получится. В большинстве случаях потребуется снятие обшивки дверей, чтобы добраться до механизма стеклоподъемника. Работа требует не только элементарных знаний автоэлектрики, но также внимательности, аккуратности и специального оборудования. Самостоятельный поиск неисправности в редких случаях приводит к желаемому результату. Как правило, попытки заканчиваются потерей времени и потраченными нервами.
