Обслуживаем передние тормоза.

Как поменять тормозной цилиндр (поршень) на дисковых тормозах

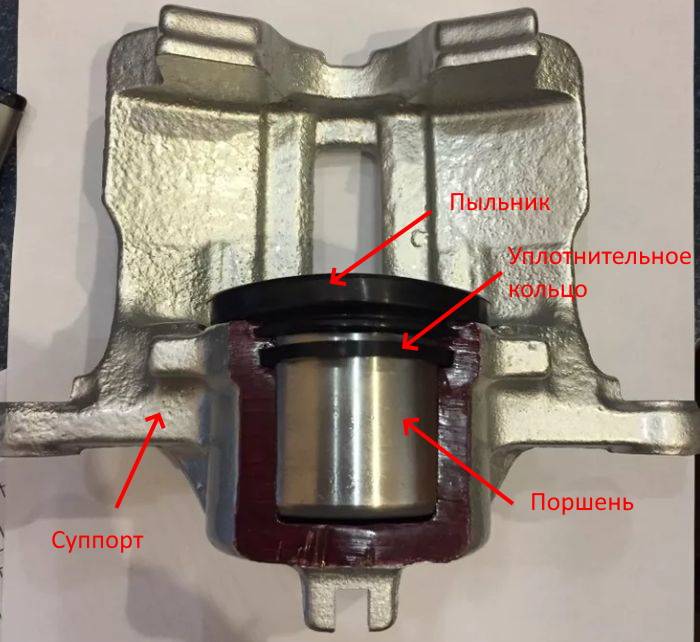

Если в процессе замены тормозных колодок были обнаружены потеки тормозной жидкости вокруг цилиндра или разрывы резинового пыльника, то обязательно меняем пыльник и резиновое уплотнительное кольцо, которое сидит в канавке внутри суппорта.

Прежде чем выполнять данную операцию нужно обязательно запастись всеми необходимыми резиновыми деталями. В продаже можно найти специальные ремкомплекты для тормозной системы. Также понадобится тормозная жидкость.

Чтобы вытащить поршень из суппорта, нужно просто надавить на педаль тормоза несколько раз, в результате он выйдет полностью. Перед выполнением этой операции желательно долить до краев тормозную жидкость в бачок. Это необходимо сделать, чтобы в тормозную систему не попал воздух, иначе придется ее всю прокачивать. Операцию по извлечению тормозного цилиндра лучше выполнять с помощником. Один давит на педаль, а второй смотрит за выходом поршня и говорит, когда необходимо остановиться. Но при необходимости все это можно сделать одному, только придется после каждого нажатия на педаль идти и смотреть выпал цилиндр из своего гнезда или нет.

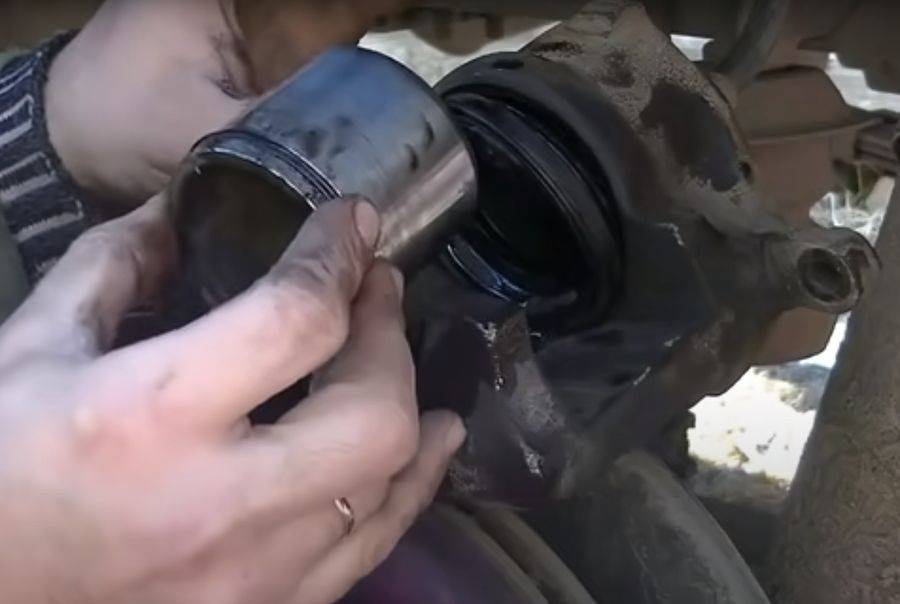

Вынули тормозной цилиндр

 Когда цилиндр выйдет из своего гнезда, выльется небольшое количество тормозной жидкости, соответственно в бачке уровень жидкости просядет, придется опять долить его до краев. Пережимать тормозной шланг чем-либо не рекомендуется во избежание его повреждения и растрескивания.

Так как по факту внутри суппорта останется открытым отверстие для подачи тормозной жидкости, то она будет все время подкапывать. Это не критично, главное следить за ее уровнем в бачке. Если бачок с тормозной жидкостью опустеет, то придется прокачивать всю систему.

Вынимаем пыльник и уплотнительное резиновое кольцо.

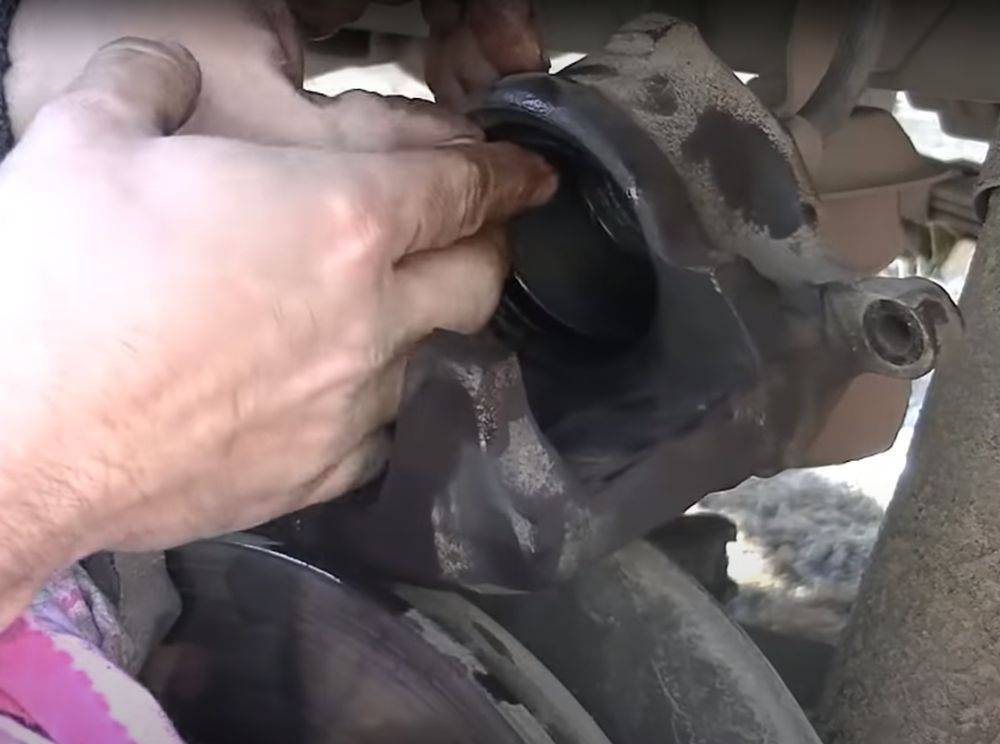

На фото хорошо видно поврежденный пыльник тормозного цилиндра.

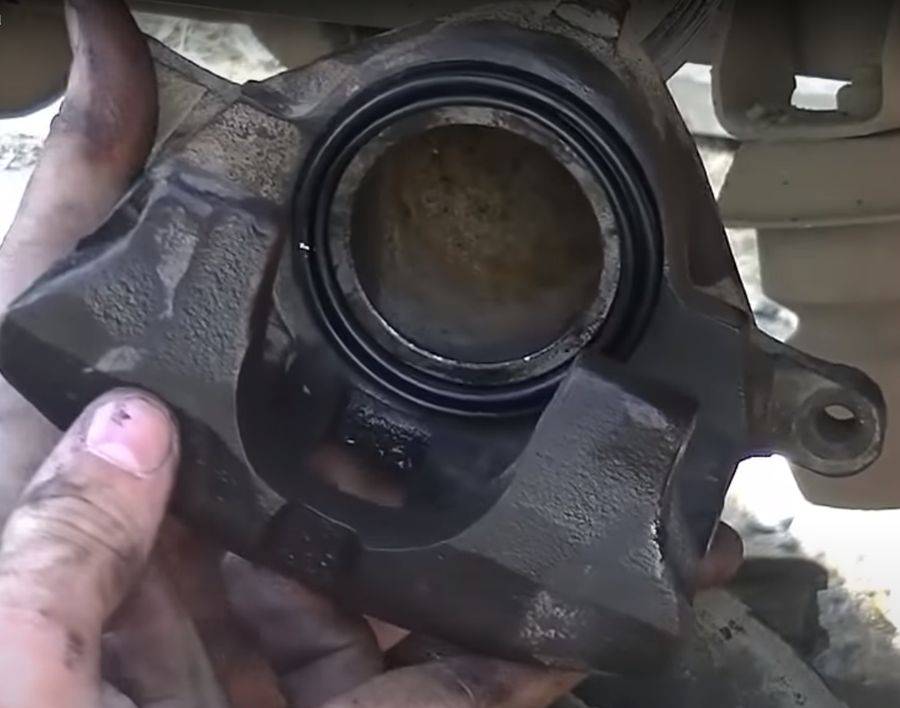

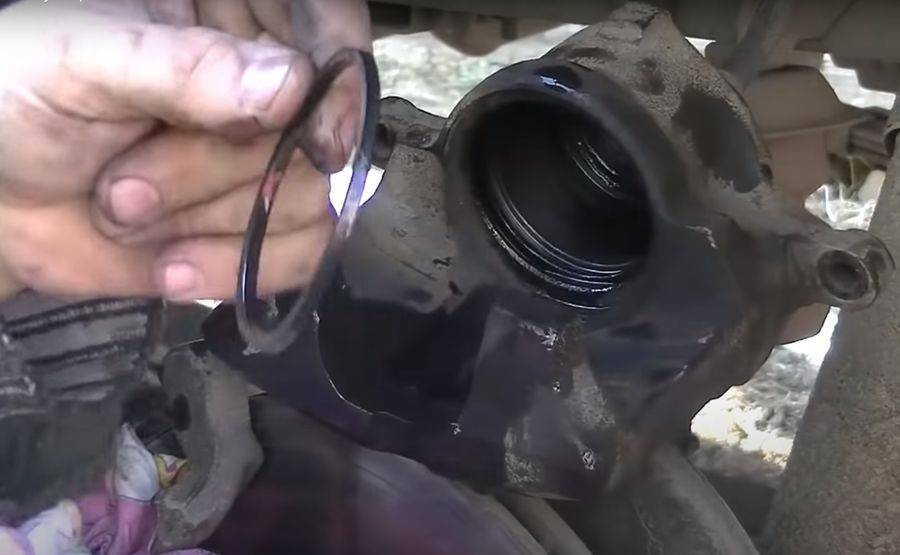

Вытаскиваем резиновое уплотнительное кольцо.

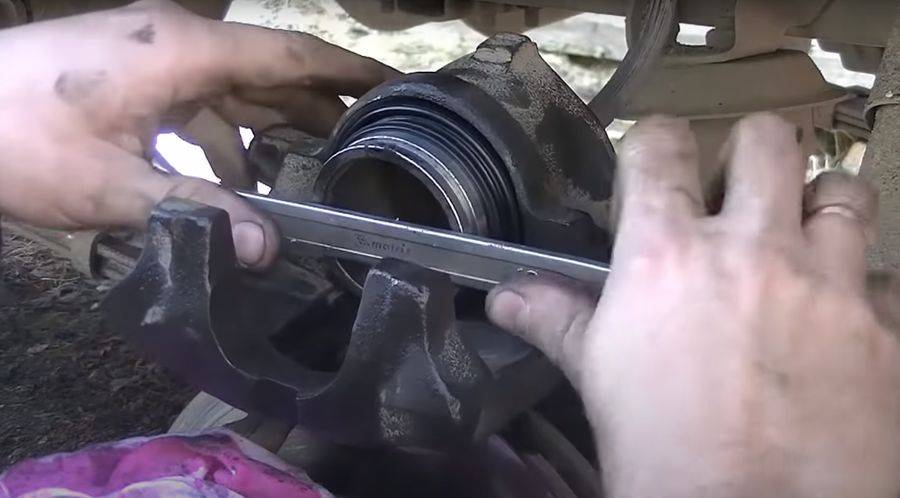

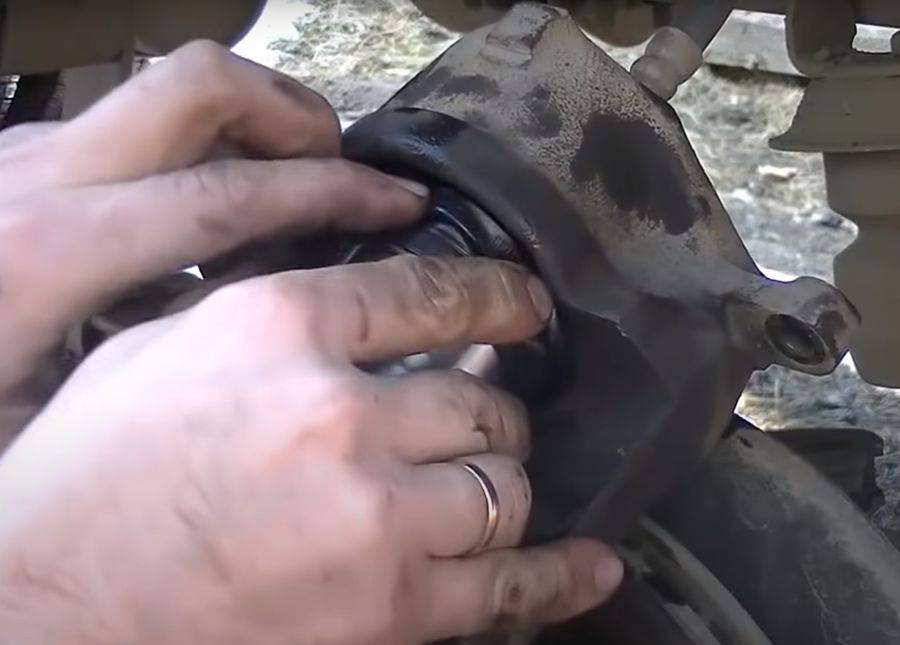

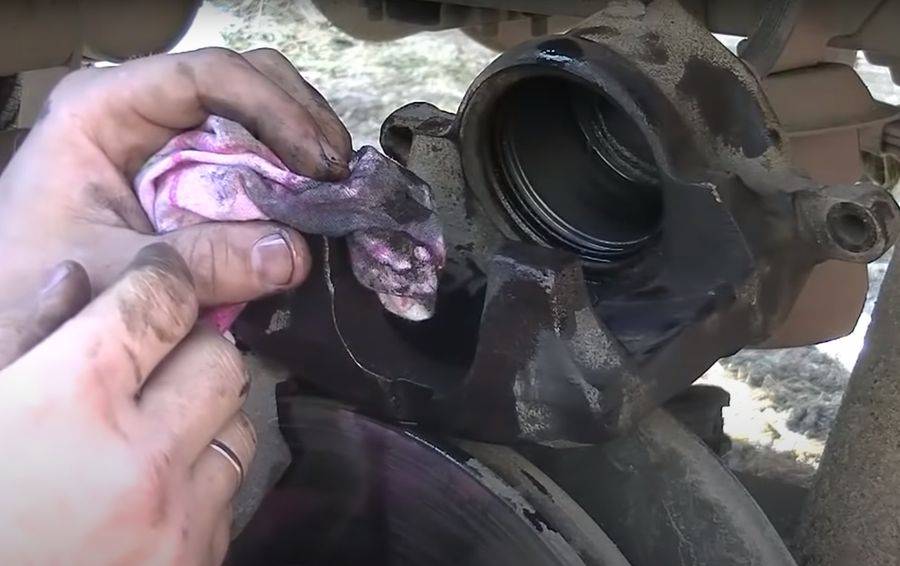

Хорошо очищаем все канавки, где стоят резиновые кольца и пыльник. Суппорт внутри протираем чистой тряпкой.

Устанавливаем новое резиновое кольцо внутрь суппорта, это сделать довольно легко.

После установки смачиваем его тормозной жидкостью, чтобы наш цилиндр хорошо скользил по этому кольцу.

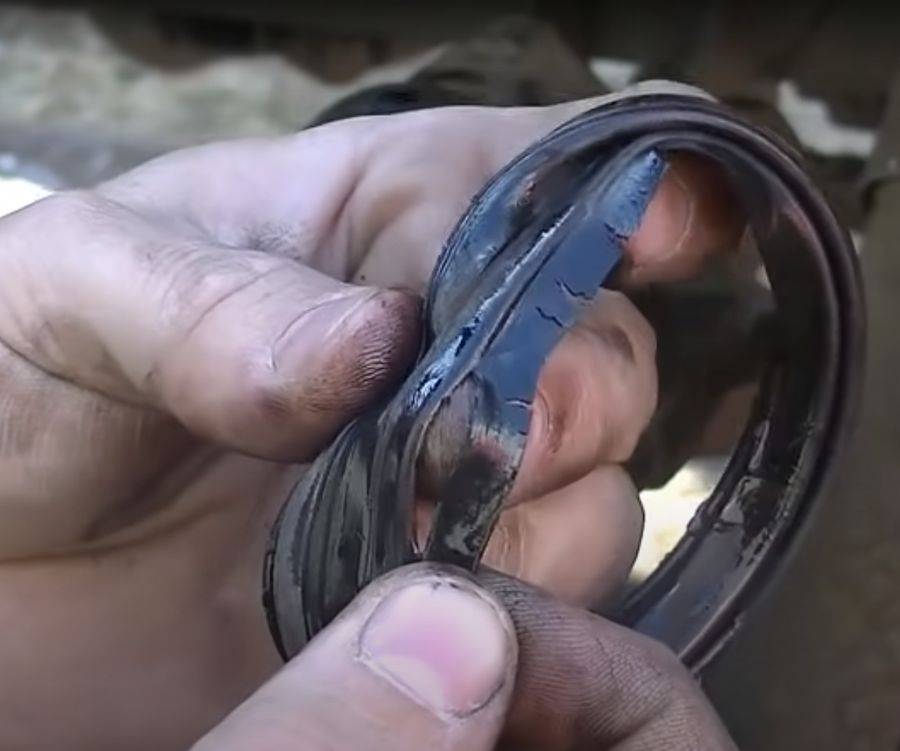

Теперь одеваем новый пыльник на цилиндр. Одевать пыльник нужно со стороны канавки на цилиндре. Так он станет в нужное нам положение.

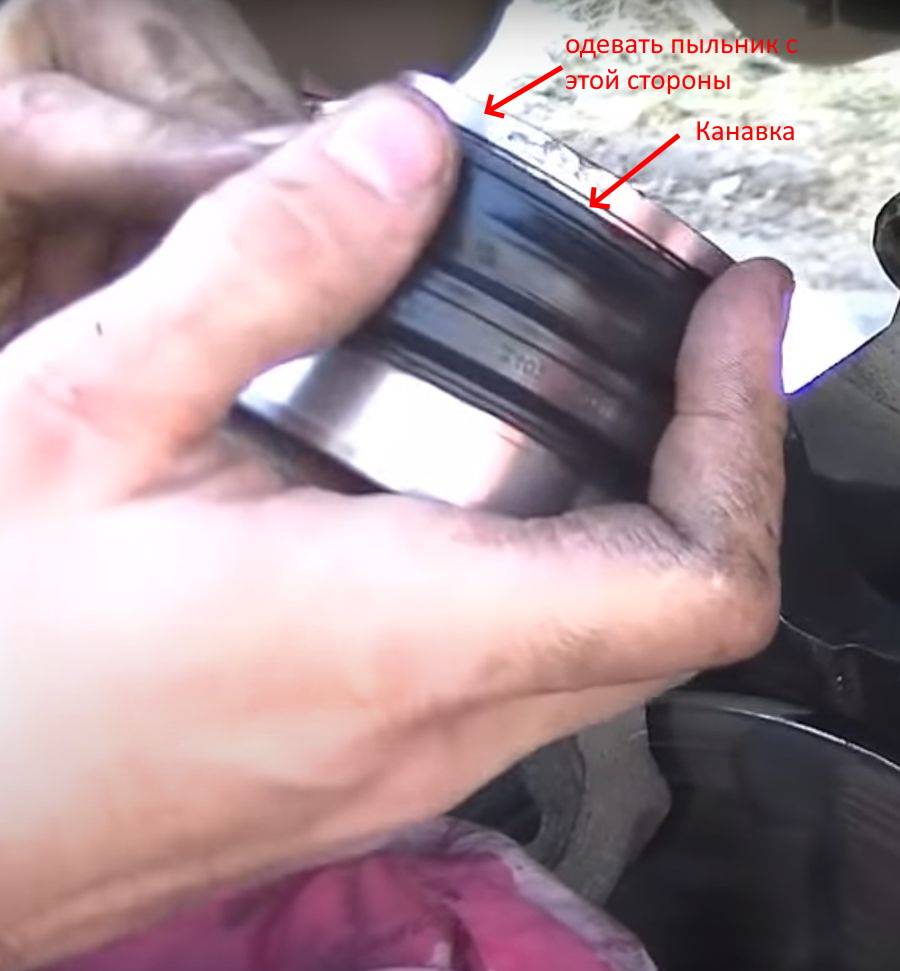

Стаскиваем пыльник через канавку на другую сторону тормозного цилиндра, на его самый край. Должно получиться как на фото. Цилиндр не стоит смазывать тормозной жидкостью так как он станет скользким, и пыльник будет соскакивать с него.

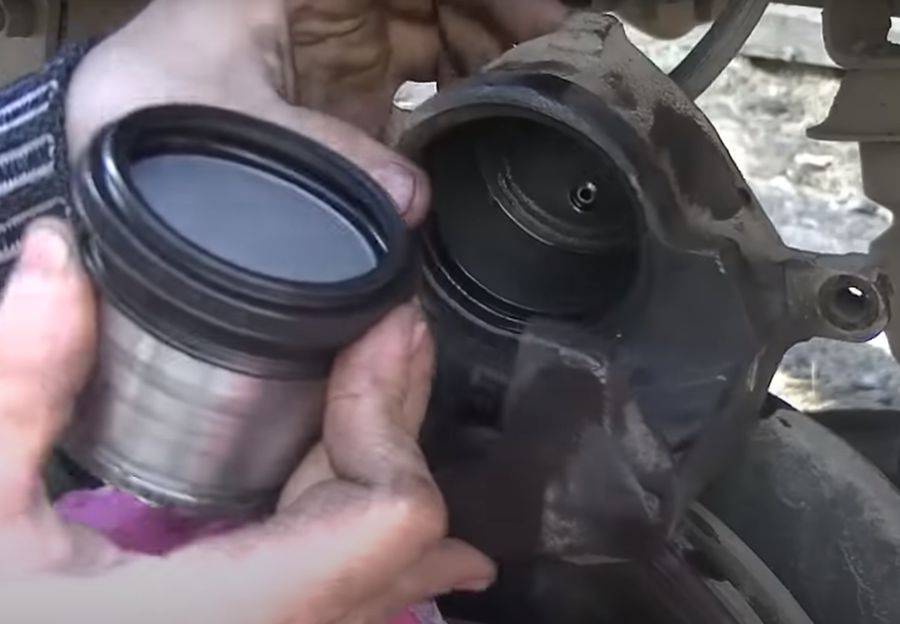

На фото видно тормозной цилиндр, подготовленный к установке.

Перед установкой тормозного цилиндра на место необходимо выкрутить тавотницу из суппорта, через которую осуществляется прокачка тормозной жидкости. Это необходимо сделать, чтобы воздуху было куда выходить иначе цилиндр не получится установить на место.

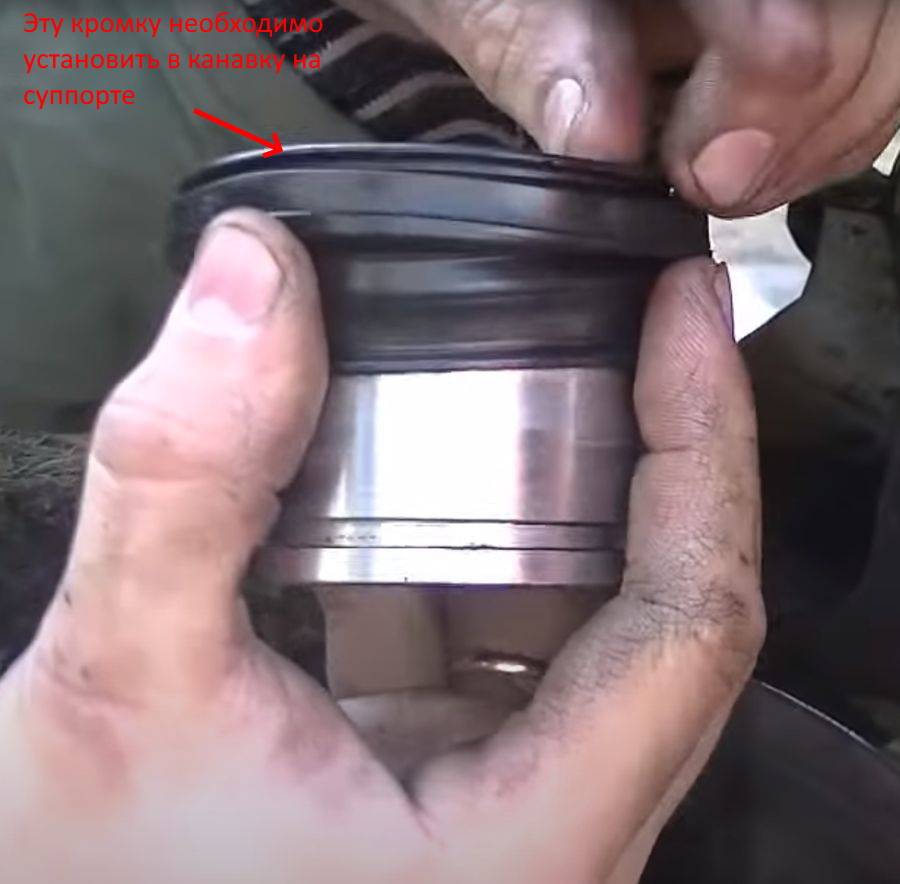

Теперь засовываем кромку пыльника в канавку на суппорте. Это довольно сложно, но возможно

Можно помогать себе неострой плоской отверткой, только это нужно делать осторожно, чтобы не повредить краем отвёртки пыльник

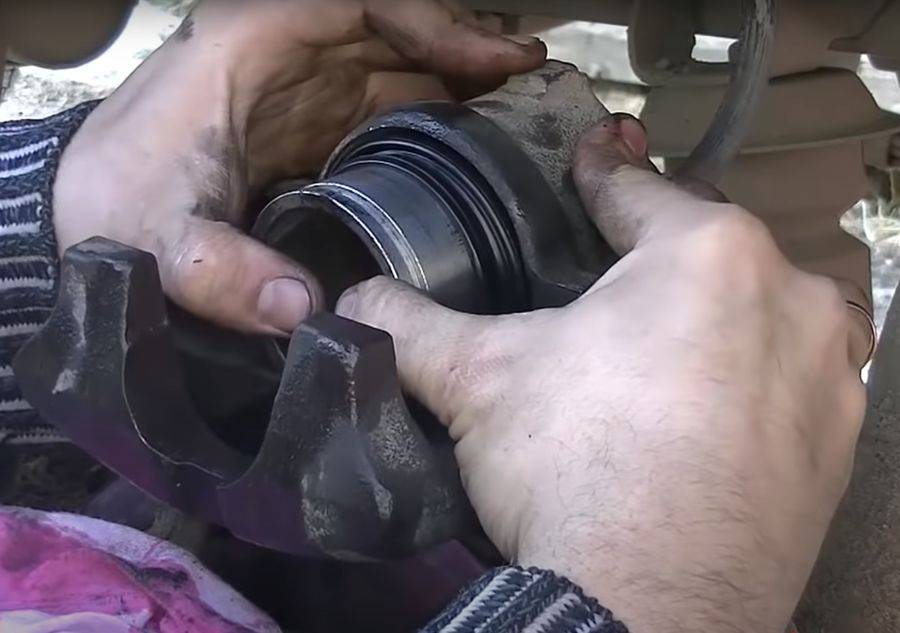

Вставляем кромку пыльника одной стороной в канавку суппорта.
Теперь пробуем вставить другую сторону пыльника. Помогаем себе плоской не острой отверткой.

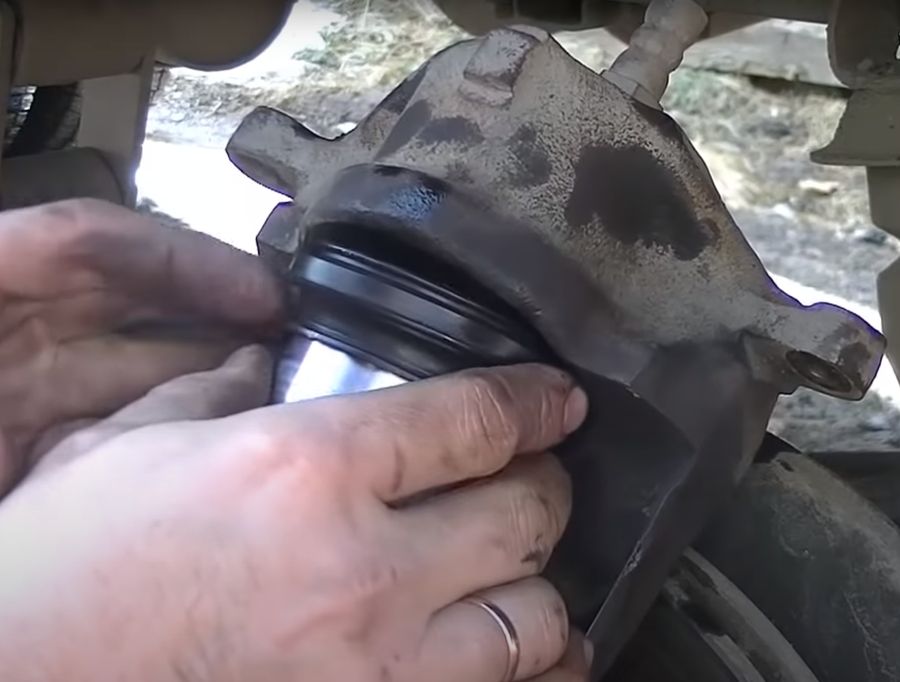

Вставили пыльник.
Вдавливаем цилиндр внутрь.
Вдавливаем цилиндр практически полностью, при этом край резинового пыльника должен зайти в канавку на поршне.

После установки цилиндра внутри тормозного суппорта образуется воздушная пробка, ее обязательно необходимо выгнать. Поэтому закручиваем тавотницу на место, одеваем на нее трубочку от медицинской капельницы и прокачиваем тормоза. Конец трубочки опускаем в любую небольшую ёмкость. Во время прокачки следим за уровнем тормозной жидкости в бачке и при необходимости подливаем ее и таким образом не даем воздуху попасть в тормозную систему. Педаль тормоза нажимаем до тех пор, пока трубочка не заполниться тормозной жидкостью без пузырей. Перекрываем тавотницу и снимаем трубочку.

Теперь нужно проверить качество произведенных работ.

 Для этого нажимаем на тормоз и проверяем как выходит поршень, если потеков тормозной жидкости вокруг поршня нет, то значит все резинки стали на свои места. Если же появились потеки жидкости или пыльник начал вылазить, то придётся все переделывать. Здесь главное не переусердствовать и не выдавит поршень совсем из своего места.

Зачем смазывать тормозные колодки?

Многие водители (в том числе со стажем) задаются вопросом, что именно и для чего нужно смазывать в тормозных колодках.

Обратим внимание на то, что при трении металлических каркасов колодок тормоза издают скрип. Биение колодки в суппорте (при определенной скорости вращения) и создает этот неприятный звук

Чтобы избавиться от скрипа, нужно смазать тыльные стороны колодок, места их посадки и противошумные пластины (если они есть).

Для улучшения эффекта необходимо заранее почистить тормозные механизмы от окалины и грязи. Обработав нужные части колодок, не забудьте удалить излишки смазки.

Рассмотрим 6 распространенных смазок для тормозных колодок.

Артикул тормозных колодок

При изготовлении автомобилей Renault Duster используются детали, произведенные компанией Ferodo. Тип колодок зависит от диаметра используемых дисков и рабочего объема силового агрегата.

Машины с мотором объемом 1,6 л отличаются сниженной динамикой, что уменьшает нагрузку на тормозные механизмы. На автомобилях применены диски диаметром 269 мм, требующие установки передних колодок 410608481R (стоимость – от 1,6 тыс. руб.).

Следует учитывать, что в 2012-13 гг. были выпущены машины Дастер с мотором объемом 1,6 и системой полного привода, оснащенные увеличенными до 280 мм дисками и колодками с каталожным номером 440603905R. Перед первичной заменой требуется проверить диаметр дисков и тип колодок.

Компания Ferodo поставляет колодки в фирменной упаковке с индексом FDB1617, стоимость набора – от 1,5 тыс. руб. При выполнении работ необходимо менять все 4 накладки, детали для дисков диаметром 269 и 280 мм невзаимозаменяемые.

Замена тормозных колодок

Тормозные колодки передних тормозов необходимо заменить, если их толщина меньше минимально допустимой. Очередность работ при замене обкладок следующая:

• Ослабить гайки крепления передних колес, поднять перед автомобиля и передние колеса.
• Снять передние колеса.
• Вывернуть болты из направляющих пальцев.
• Извлечь суппорт и отвести его, не допуская нагрузки на гибкий тормозной шланг.
• Извлечь изношенные колодки и заменить их новыми.
• Вдвинуть поршень внутрь цилиндра суппорта, стараясь не повредить пыльник поршня и не допуская вытекания тормозной жидкости из бачка.
• Установить на место суппорт и ввернуть болты в направляющие пальцы.
• Установить передние колеса, наживить гайки, опустить перед автомобиля и затянуть колесные гайки с усилием 40…70 Нм.

Что смазывать при замене тормозных колодок

Выполняя замену колодок переднего или заднего тормоза, нужно наносить смазочный материал на направляющие суппорта. Это позволит защитить их от закисания, деформации, коррозии, а также снизить механический износ. Если на автомобиле стоит тормозная система компании ATE с направляющими открытого типа, наносить спецсредства категорически запрещается.

Для снижения высокочастотного звука нужно нанести тонкий слой пасты между пластиной и нерабочей стороной колодки. Рекомендуется покрыть спецсредством и торцы расходника. Это позволяет предотвратить трение колодки о суппорт. Использовать колодочную смазку для направляющих запрещено — разбухнут резиновые пыльники. Герметичность будет утрачена, влага попадет внутрь, пойдёт процесс коррозии.

Смазка при замене тормозных колодок наносится и на удерживающие их пластины. Она позволяет уменьшить громкость посторонних звуков и защищает от ржавчины. Стоит наносить пасту не только на скобы, но и на посадочные места.

Для надежной работы дисковых тормозов рекомендуется смазывать поршень. Это позволит ему беспрепятственно двигаться внутри цилиндра

Важно, чтобы состав не вступал в реакцию с тормозной жидкостью. Более подробно влияние ТЖ на смазку рассмотрено в видео:

Для нанесения средства поршень снимать не обязательно

Высок риск разрыва манжеты, поэтому при обслуживании узла важно соотносить риск повреждения пыльника и необходимость менять смазку на поршне. При отсутствии должных навыков лучше обратиться в автосервис.

Крепежные соединения обрабатывайте спецсредствами. Потом будет проще разбирать механизм. Для предотвращения самопроизвольного откручивания или повреждения резьбы требуется контролировать момент затяжки с помощью динамометрического ключа.

Если замена колодок предполагает установку нового диска, поверхность под ним следует покрыть средством от прикипания. Подойдёт медная смазка в аэрозольных баллончиках. Факел распыления нужно направлять аккуратно, чтобы жидкость не попала на резиновые или пластиковые поверхности.

Универсальная смазка

Если нет возможности применить специализированную пасту для каждого тормозного механизма, подойдет универсальная смазка, к выбору которой стоит подойти максимально ответственно. Причем цена определяющего значения не имеет. В общей стоимости ремонта составляющая смазки практически незаметна, учитывая, что сервисные станции подчас имеют возможность покупать даже оригинальные смазки дешевле всевозможных аналогов.

Заводские и рекомендованные автопроизводителями смазки часто являются компромиссным выбором между ценой и качеством. Один из главных недостатков — терморежим. Часто производители не учитывают необходимость работы в экстремальных или высокотемпературных условиях, рассчитывая на спокойную европейскую манеру вождения, и в результате смазка расслаивается и теряет свои свойства.

Специалисты Volk Brake Performance используют универсальную силиконовую смазку МС 1600 производителя ВМПАВТО.

«За время нашей работы мы испробовали и протестировали очень большое число вариантов смазки, большая часть которых была отфильтрована. В этот список попали в том числе и оригинальные смазки, рекомендованные автопроизводителями», — рассказывает руководитель Volk Brake Performance.

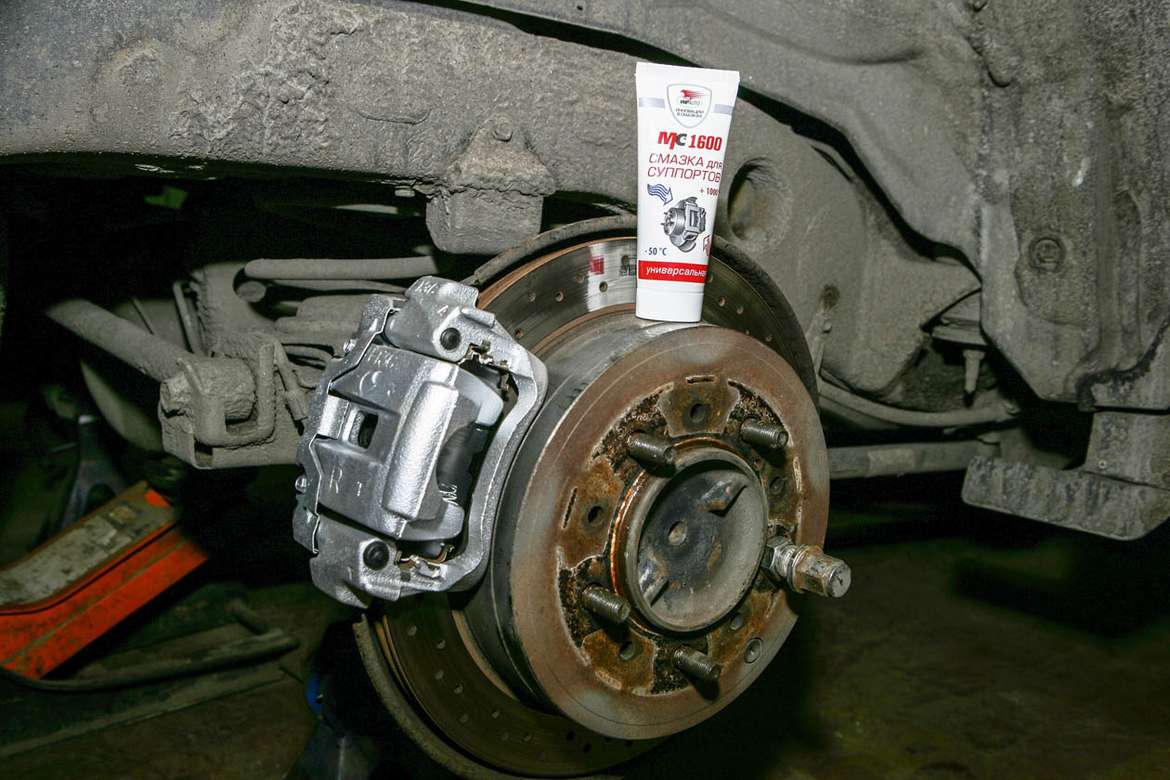

Главное достижение смазки ВМПАВТО — противостояние повышенным температурным режимам и химическая нейтральность к резиновым изделиям, а также нерастворимость в тормозной жидкости.

МС 1600 — универсальная силиконовая смазка, особенность которой в том, что ее можно использовать во многих механизмах, но при одном условии: механизм должен быть тщательно очищен от грязи, пыли, ржавчины, остатков старой смазки и любых посторонних вкраплений, иначе они будут приводить к абразивном эффекту или вступать в реакцию. Кроме того, должны идеально подходить все компоненты суппорта, чтобы не было непредвиденных зазоров.

Лишняя смазка отрицательно влияет на работоспособность тормозного механизма, так что наносить ее тоже нужно уметь: по всей поверхности, но тонким слоем. Избыток смазки на направляющих уходит в поршневую группу суппорта и будет находиться там во взвешенном состоянии, с большой вероятностью захватив с собой часть пыли и примесей

При наличии каких-либо посторонних примесей смазка МС 1600 подвержена риску коксования. При работе с ней необходимо быть уверенным в компетентности и ответственности сотрудников автосервиса, которые занимаются обслуживанием тормозной системы.

Кроме того, автолюбители нередко пытаются самостоятельно перебрать суппорт, например на даче или в гараже — то есть в условиях, где невозможно очистить суппорт так, как полагается. Оставшаяся старая смазка может вступить в реакцию с МС 1600, в результате чего состав загустеет и механизм суппорта начнет туго ходить.

Когда менять

Порядок замены деталей определяется техническим регламентом, который разрабатывается в отношении каждого автомобиля. При этом сроки проведения работ зависят также от стиля вождения.

При частом и активном торможении замена задних тормозных колодок на Рено Дастер производится раньше установленного срока. Кроме того, на продолжительность эксплуатации также влияет наличие системы ESP.

В среднем устанавливать новые компоненты на Дастер необходимо каждые 30-60 тысяч километров пробега

Однако до достижения указанного показателя рекомендуется обращать внимание на посторонние звуки. Если при торможении Дастер скрипит, то, вероятнее всего, причина шума обусловлена износом элементов

О необходимости замены этих деталей также свидетельствуют следующие явления:

О необходимости замены этих деталей также свидетельствуют следующие явления:

• Резкое снижение уровня тормозной жидкости при условии отсутствия протечек.
• Резкое или слабое блокирование колес при нажатии на педаль тормоза.
• На узлах тормозной системы помимо пыли присутствует металлическая стружка.

Renault Duster, 2013

Renault Duster, 2013

Комментарии 31

Барабаны зло. Нет барабанов нет проблем. Избавился от них 3 года назад. Удачи Вам !

Полезно и просто!Не зря у нас рабочий всегда с молотом изображен…Пожалуй пора подписку на канал сделать-есть у этого человека полезные видео по ремонту дастера…

…на Волге там в барабане были отверстия с резьбой… вкручиваешь попеременно 3 болта они упираются в ступицу и барабан слазит… Всему этих французов учить нужно… А вообще в отверстия колёсных болтов заложить вату смоченную уксусной эссенцией на часок только так всё раьединяет и проникает :)))) без кувалдометра

С кувалдой быстрее.

Я дубасил резиновой кувалдой. Барабаны чугунные и очень дорогие, не хотелось на них «попасть»! Теперь каждую сезонную переобувку колес -снимаю руками эти барабаны, смазываю ступицу шрусовой смазкой, что бы больше не прикипели и развожу колодки в ручную))

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Вот тоже вопрос у меня такой же. То-ли тросики ослаблять в салоне, то-ли «храповичек» крутить ?

1) вы разводили колодки через храповый механизм(там же пишут в мануле нужно сделать так)?2) а если и кувалда не помощет какие сьемники есть. Тоже бил бил жалко дальше еще расколется

Как можно развести механизм, без снятия барабана?

см. фото выше вашего комментария это я имел ввиду. Ток в мануле делается это с барабаном через отверстие (на фото) . А уже после разведения снимается барабан. Вот у нас с товарищем и вопрос Stalevar63

Понятно, я трос ослабил, дальше все видели.

тоесть из салона а уже потом кувалдой?

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

ок так и сделаем

Да, вот ту гайку, что на фото ниже я прицепил. Мне кажется, надо сначала по-пробовать «храповичек» покрутить (снизу вверх), а если не поможет — тогда снять накладку и отпустить гайку тросиков.

У ОД при гарантийной замене задних тормозных цилиндров так и делали. Только я сначала не понял чего мастер там в отверстии отверткой ковырял.

oleg1971vorkuta

Как можно развести механизм, без снятия барабана?

Твою ж мать… А не пробовал кувалдой бить через проставку деревянную хотя бы? Понял бы такой способ сьема для левого клиента, там бабло и пофиг, но себе…

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Николай, Олег активно эксплуатирует свой Дастер. Он далеко не новый уже, как и большинство «дорестайлов» и требует периодических ремонтов и профилактик. И делиться тем, как сам сделал. Не вижу ничего «неправильного». А барабаны всем рекомендую в первый год скинуть, почистить посадочное, смазать. Тогда всегда «от руки» будут сниматься. И не понадобиться так их срывать. В сервисе, кстати, тоже так же снимают. Говорят : будем стучать.

Спрошу без злобы. Автор ездит на машине или только «улучшает» и ремонтирует?

Ага, просто стоит .

Бывает, что при снятии барабанов колодка сползает с поршня цилиндра и протыкает насквозь защитный пыльник у цилиндра.А еще у меня такое было, что с левой стороны передняя колодка спрыгнула с поршня, порвала пыльник, а задняя колодка надавила на поршень и с другой стороны побежала тормознуха.

Типичные неисправности

Характерными признаками повреждения узла являются:

• тугая или наоборот – вялая педаль тормоза;
• биение рулевого колеса при торможении;
• существенный нагрев тормозного диска после езды;
• стук при срабатывании колодок.

Изредка встречаются неисправности самого суппорта. Все они относятся к механическим повреждениям: столкновения, удары в сторону детали. Это сопровождается разломом металлического основания. Такую деталь категорически запрещено эксплуатировать, восстанавливать неприемлемыми способами (сварка, клеящие составы и т.д.). Узлы с подобными повреждениями подлежат замене.

Ремонт переднего суппорта выполняется при:

Это наиболее частые неисправности на суппортах автомобилей.

Ремонт суппортов

Если суппорт не пострадал от выработки или коррозии, его можно отремонтировать и ездить дальше. Как правило, ремонт делают в двух случаях: когда подклинивают колодки или когда нужна замена ремкомплекта.

Внешние металлические пластины колодок могут ржаветь от постоянной влаги, соли и другой химии с дороги. Не спасает даже краска, которой они покрыты. Когда ржавчины много, колодки плохо перемещаются и могут заклинить.

Если проблема не затронула сам суппорт, колодки можно почистить, смазать (использовать нужно высокотемпературную смазку и следить, чтобы она не попала на фрикционные поверхности), а затем поставить на место.

Если же на прилегающих поверхностях суппорта видна выработка, даже небольшая, чистка колодок не поможет. Здесь можно только заменить саму деталь. Ниже, видео по теме, что делать чтоб не клинило механизм.

Купить сменный комплект резины для суппорта – задача несложная, принцип тот же, что и при покупке самого суппорта (поиск по VIN-коду автомобиля или марке/модели/году выпуска и т.д.)
При самостоятельном ремонте нужно подготовить место, где можно разобрать суппорт, чтобы внутрь механизма не попала пыль и песок, далее делаем все пошагово.

1. Демонтаж суппорта.
2. Полная разборка, очистка.
3. Проверка на предмет коррозии и выработки.
4. Смазка направляющих.
5. Установка ремкомплекта: уплотнителей направляющих, уплотнителей цилиндров, уплотнитель штуцера прокачки, пыльников направляющих, пыльников поршней.
6. Сборка и установка на место.
7. Прокачка тормозной системы.

На видео, ниже, наглядно показано, как произвести замену. Советуем сделать громкость тише, а то музыка немножко раздражающая.

Совет: если вы впервые разбираете суппорт, фотографируйте каждую деталь до ее снятия. Это поможет правильно собрать всю систему.

Как вставить тормозной цилиндр в суппорт

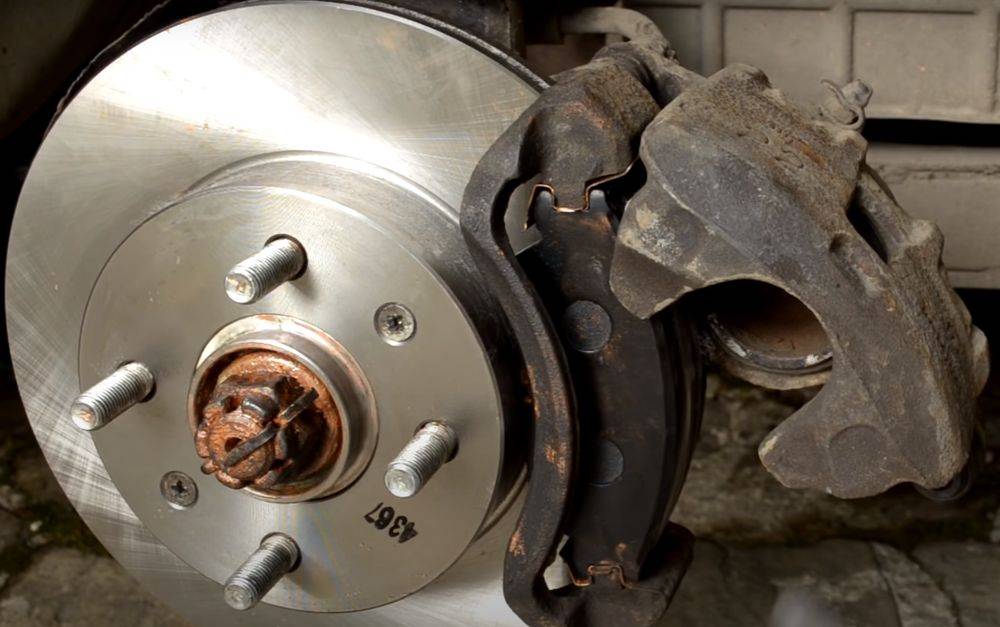

После замены старых колодок на новые почти наверняка возникнет ситуация, когда суппорт обратно не будет становиться. Этому будет мешать выдвинутый тормозной цилиндр. Это происходит потому, что, когда колодки изнашиваются, у них становится тоньше материал, и чтобы торможение оставалось эффективным тормозная система компенсирует изменение расстояния от тормозных колодок до диска путем добавления тормозной жидкости из бачка тормозной системы. Соответственно тормозной цилиндр находится в выдвинутом состоянии и поэтому его необходимо задвинуть обратно.

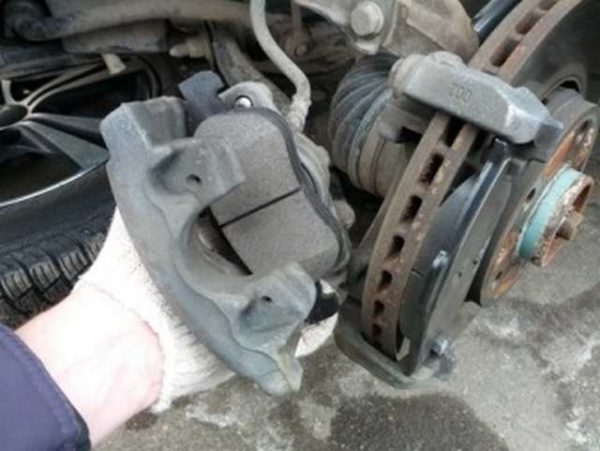

На фото суппорт не устанавливается на место из-за выдвинутого поршня.

Это можно сделать несколькими способами. Например, использовать старую колодку, поставить ее на цилиндр и сильно надавить рукой. Если не хватает сил, то можно использовать рычаг из крепкой отвертки вставив ее в отверстие суппорта.

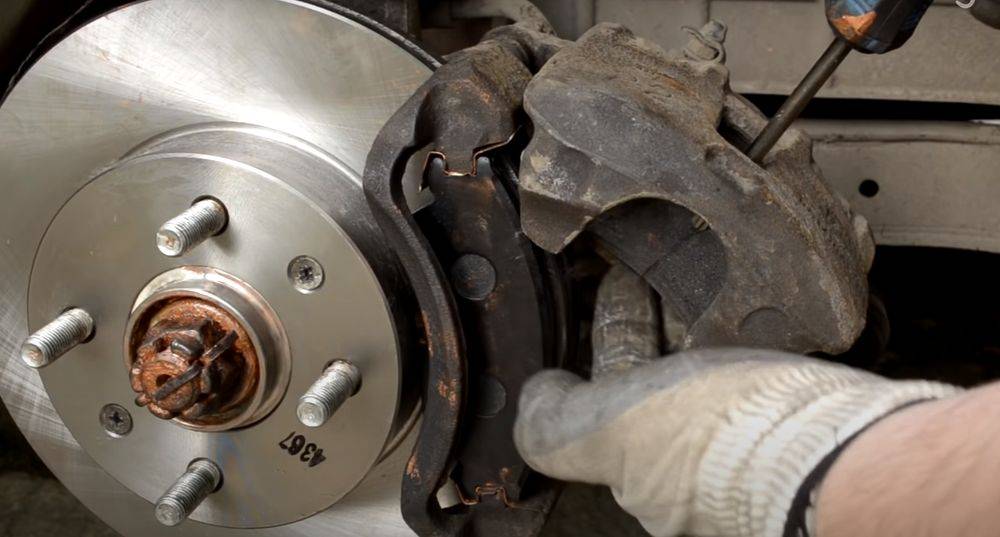

Используя отвертку как рычаг давим на поршень.

 Если же не получается задвинуть поршень, то можно использовать обычный автомобильный домкрат. Скручиваем домкрат почти полностью и устанавливаем его как на фото. Своей нижней площадкой он упирается в поршень, а нижними ребрами в суппорт. Затем раскручиваем домкрат и поршень легко заходит на свое место.

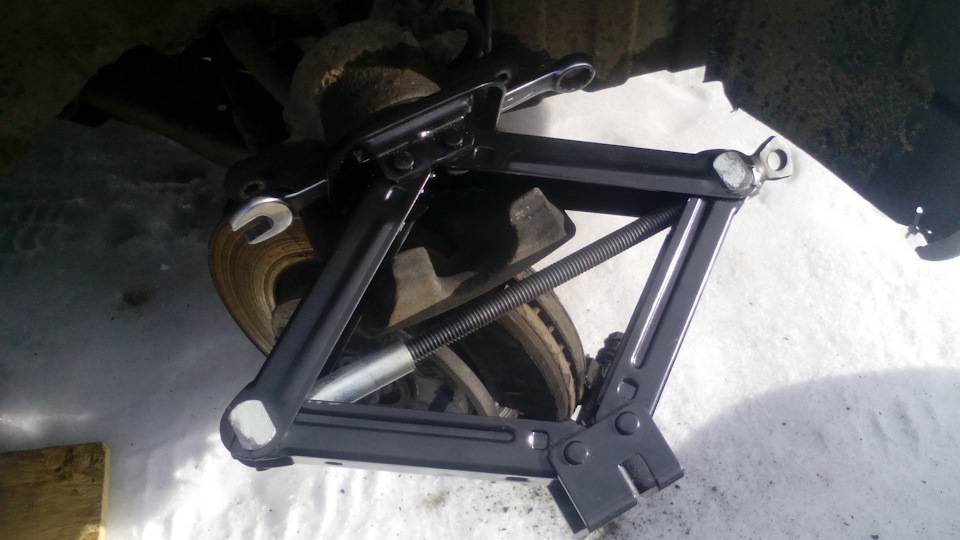

 Если же нет в наличие домкрата, то можно использовать болт, шайбы и гайки как на фото ниже.
