О конструктивных особенностях дизелей, в сравнении с бензомоторами
И дизель, и бензиновый мотор являются двигателями внутреннего сгорания. В глобальном смысле, по своей конструкции дизель не отличается от бензомотора: и там, и здесь – цилиндры, поршни и шатуны в них. Однако в дизелях степень сжатия гораздо выше (19-24 единицы, а у бензинового – 9-11). Потому и все детали, и клапаны в значительной степени усилены (чтобы противостоять намного более высоким нагрузкам). Потому и вес, и габариты дизельного мотора гораздо более внушительны, чем бензинового.
Главное же различие состоит в способах формирования топливно/воздушной смеси, её воспламенения и сгорания. В бензиновых моторах смесь топлива с воздухом формируется во впускной системе, а воспламеняется она от искры свечи зажигания. В дизельных же моторах горючее и воздух подаются в рабочие полости цилиндров по отдельности. Сначала воздух. Он накаляется до семи-восьми сотен градусов и сжимается. Когда затем в камеру сгорания под большим давлением впрыскивается топливо, то оно самовоспламеняется, практически мгновенно.
Таким образом, искры никакой не требуется. А свечи накаливания, которые установлены в цилиндрической головке представляют собой нагревательные элементы, типа паяльника, и предназначены они для быстрого обогрева воздуха в камере сгорания, покуда мотор ещё не прогрелся. Это называется системой предпускового подогрева.
Когда включается зажигание, свечи накаливания за несколько мгновений разогреваются до 800-900 градусов, прогревая воздух и обеспечивая процесс самовоспламенения. Сигналы о работе данной системы подаёт водителю контрольная лампа. Электропитание снимается со свечей в автоматическом режиме, спустя 15-20 секунд после запуска непрогретого двигателя, когда его устойчивая и стабильная работа уже вполне обеспечена. Решающая же роль в обеспечении подобных показателей работы мотора принадлежит его топливной системе, об устройстве которой и пойдёт речь.
Краткий экскурс в историю
Чтобы совершить великую транспортную революцию, Рудольфу Дизелю пришлось использовать 13 страниц бумаги на которой и был продуман, начерчен и детально изложен принцип работы его детища. Патент был успешно одобрен и выдан имперским ведомством в Германии — это случилось 23 февраля 1893 года. Результатом его интеллектуальной работы и инженерного таланта стало миллиарды различного транспорта от легковых автомобилей до огромных транспортных танкеров, работающих по тому же принципу и сегодня. К несчастью сам Рудольф не дожил до момента всемирного признания и погиб во время морского приключения в 1913 году.
В чем же секрет Рудольфа, почему его изобретение стало трендом в моторостроительстве и оказало большое влияние на индустриальный мир?
Секрет скрывается в способе воспламенения топливовоздушной смеси, а именно в ее самовозгорании. В конструкции инженера смесь сжималась в соотношении 20 к 1, что приводило к воспламенению. Результат– его эффективность была значительно выше аналогов того времени. Для сравнения – модели на бензине показывали КПД в 12%, газовые в 17%, а даже первый прототип Рудольфа мог похвастаться 25% коэффициентом полезного действия.
Двигатели Дизеля выходят на рынок
В 1920-ых годах эксперты в области транспорта пророчили изобретению большое будущее. Но до наступления золотого века двигателей на «солярке» пришлось ждать еще не один год. В германии первое авто с данным типом движка выпустили аж в 1924. Американская компания Cummins решила получить технологическое преимущество и вырываться вперед от многочисленных бензиновых конкурентов. Так в 1929 году она использовала движок Дизеля в легковой модели автомобиля. Первое конвейерное производство транспорта с инновационным движком началось в 1936 году, попробовать вкус нефтяного топлива довелось модели Mercedes-Benz 260D. Но это не перевернуло мышление автолюбителей того времени, они все еще воспринимали изобретение Рудольфа, как что-то медленное, небрежное, грязное, неэкономичное и шумное.
Но после Второй мировой коллективное отношение к технологии изменилось. В 1975 модель VW GOLF Diesel завоевала недоверчивые сердца потребителей и принцип работы системы питания дизельного двигателя стал общедоступным и понятным для многих покупателей. А благодаря хитрой разработке топливных насосов нового поколения от компании Bosch движок стал меньше потреблять горючего и изменилось общее устройство движка. Затем эта модель была усовершенствована до спортивного авто, ее оснастили турбонаддувом. После успеха на рынке, зеленый свет, открылся для остальных ведущих производителей, кто боялся рисковать капиталом, теперь могли наладить выпуск моделей с изобретением Рудольфа.
Увеличение производительности и дальнейшее завоевание рынка
После того как рынок компактных авто был покорен, дизельная инновация перешла к завоеванию всего автопрома. Инженерам удалось спроектировать конструкцию, которая повышала давление, а система моментального впрыска избавила от посредничества и освободило место и облегчило вес, избавившись от ненужного отсека камеры сгорания. Новинка компании Bosch сделала реальным подачу топлива под давлением в тысячу бар прямо в цилиндрический бак — это привело к более эффективному сжиганию топлива. С каждым годом, улучшались показатели, рос потребительский спрос, что стимулировало изучение движков, работающих на дизеле. В начале нового тысячелетия моторы могли выдавать показатели в 2000 бар, и эта цифра растет до сих пор.
Система питания турбодизеля
Система турбонаддува активно применяется для эффективного повышения мощности как бензинового, так и дизельного двигателя без увеличения рабочего объема камеры сгорания в конструкции силового агрегата. Топливоподводящая система в турбированных ДВС остается практически без изменений, зато схема и способ подачи воздуха в турбомоторах существенно меняется по сравнению с атмосферными агрегатами.
Наддув в дизельном двигателе реализован путем использования турбокомпрессора. Турбина в дизельном моторе использует энергию отработавших газов. Воздух в турбокомпрессоре сжимается, далее охлаждается и нагнетается в камеру сгорания дизельного ДВС под давлением на отметке от 0,15 до 0,2 МПа.
Величина давления позволяет разделить системы турбонаддува на:
- решения с низким наддувом, когда давление не превышает 0,15 МПа;
- турбокомпрессор среднего наддува означает, что давление нагнетаемого в цилиндры воздуха соответствует показателю 0,2 МПа;
- высокий наддув подразумевает давление свыше 0,2 МПа;
Основной задачей системы турбонаддува является подача порции воздуха в цилиндры мотора на дизеле или бензине под давлением. Дизельный агрегат с системой турбонаддува называется турбодизельным двигателем.
Использование турбокомпрессора для ДВС улучшает наполнение цилиндров двигателя воздухом. Автоматически происходит повышение эффективности сгорания порции впрыскиваемого топлива. Турбонаддув позволяет увеличить мощность силового агрегата на 30% и более.
Негативными последствиями в результате использования турбонаддува, особенно с высокими показателями давления нагнетаемого воздуха, является увеличение общей температуры в камере сгорания в результате интенсивного горения топлива, а также значительно возрастающие механические нагрузки на детали кривошипно-шатунного механизма (КШМ) и газораспределительного механизма (ГРМ) по сравнению с атмосферными силовыми установками.
Особенности конструкции и принцип функционирования рядного ТНВД
Рядный вид является «родоначальником» насосов высокого давления, поскольку именно эти ТНВД использовались на первых дизельных установках и применение он, хоть уже и ограниченное, находит и сейчас.
Особенность его заключается в том, что для каждой форсунки предусмотрена своя топливная секция (с одной рабочей парой). Все секции размещены в ряд, отсюда и название типа ТНВД. Разновидностью его является V-образный насос, у которого секции располагаются в два ряда. Также стоит отметить, что он полностью механический, и только в последних модификациях стали использовать электромеханические регуляторы момента подачи топлива.
V-образный ТНВД
В нем плунжеры приводятся в действие от кулачкового вала, который получает вращение посредством привода от коленвала. При этом кулачки воздействуют на поршни секции не напрямую, а через роликовые толкатели. Возвратное передвижение плунжера обеспечивается пружиной.
Интересно в этом типе ТНВД организована регулировка количества топлива, подающегося на форсунки после сжатия. Для этого в гильзе проделано два отверстия – впускное и выпускное, причем первое находится ниже второго. Также на рабочей поверхности поршня сделана винтовая проточка. За счет проворота гильзы относительно плунжера и удается регулировать порции топлива.
А работает все так: при движении вверх, поршень перекрывает оба отверстия, и начинается сжатие топлива. Но при поднятии до определенного уровня, проточка на поршне соединяется со сливным отверстием, из-за чего давление падает, поскольку топливо начинает стекать по проточке, и нагнетательный клапан закрывается, прекращая его закачку в магистраль. За счет изменения расположения сливного отверстия относительно плунжера можно регулировать уровень совпадения его с проточкой.
К примеру, при работе мотора под нагрузкой необходимо обеспечить подачу большего количества топлива. Для этого втулка поворачивается так, чтобы отверстие с проточкой совпало как можно позже, тем самым порция дизтоплива, которая пройдет через нагнетательный клапан, будет увеличена.
Для проворота втулки используется рейка, которая имеет постоянное зацепление с зубчатым сектором, установленным на внешней поверхности гильзы. Причем эта рейка воздействует на все топливные секции одновременно, что обеспечивает синхронность регулирования дозировки.

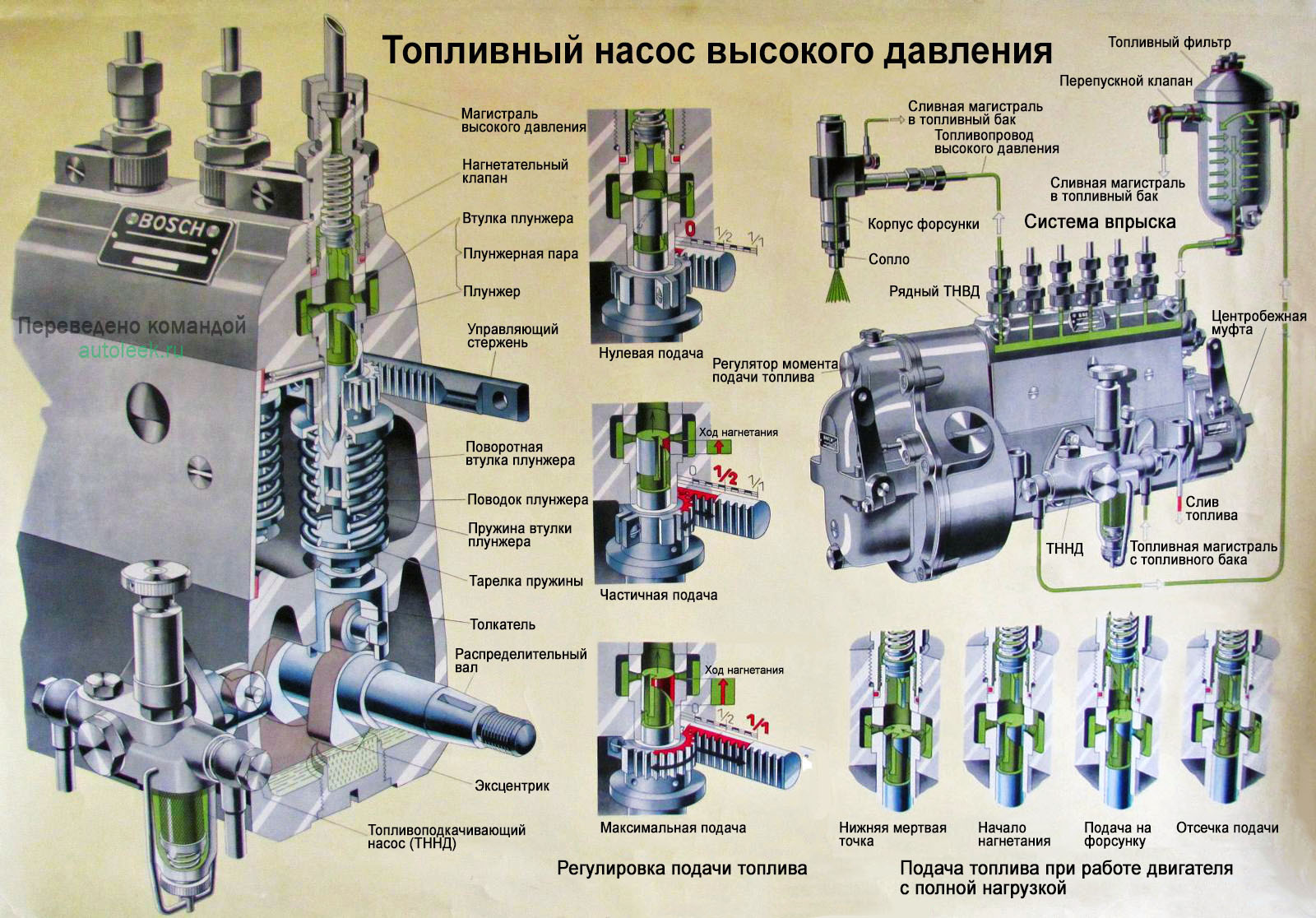

Рядный ТНВД
Как уже отмечено, ТНВД помимо сжатия обеспечивает еще и соблюдение момента впрыска. Причем в рядном типе это организовано очень просто – плунжерная пара срабатывает точно на конце такта сжатия. Но здесь имеется очень важный момент – чем крупнее порция впрыскиваемого топлива, тем больше времени нужно, чтобы его подать. То есть, при работе мотора под нагрузкой, впрыск должен начаться раньше.
И это обеспечивает регулятор опережения момента впрыска. В полностью механическом насосе в его качестве выступает центробежная муфта, установленная на кулачковом валу насоса.
В конструкцию этой муфты входят подпружиненные грузики, которые за счет центробежной силы могут расходиться, преодолевая усилие пружин. Это расхождение приводит к тому, что кулачковый вал меняет угол (проворачивается) относительно своего привода. То есть, чем выше скорость вращения этого вала, тем на больший угол грузики его провернут. В результате кулачок будет раньше набегать на толкатель плунжера и момент начала впрыска изменяется.

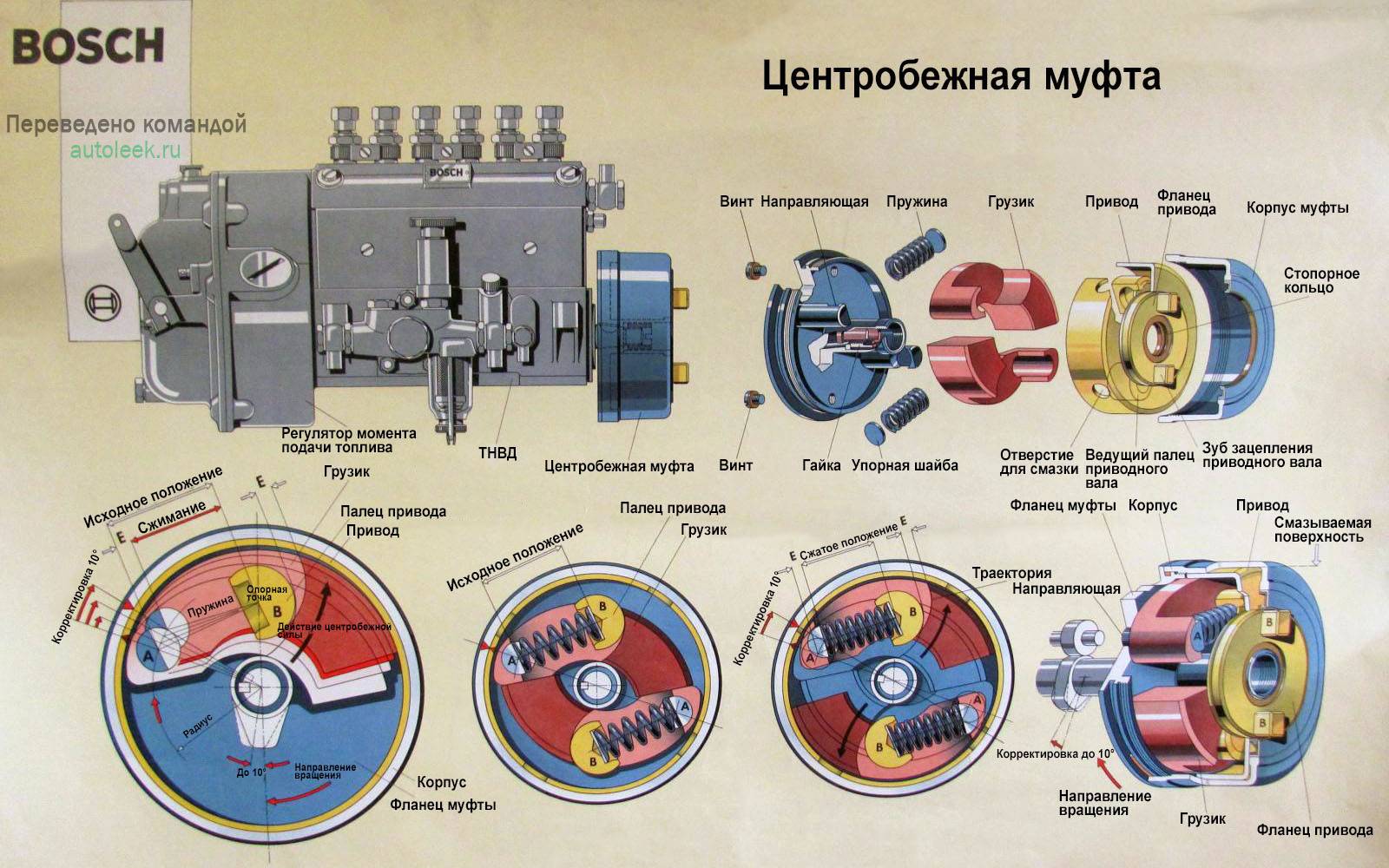

Центробежная муфта
Также в конструкции используется электромеханический регулятор момента подачи топлива. В такой конструкции электроника посредством датчиков отслеживает параметры работы силовой установки и на их основе через исполнительные механизмы управляет углом начала подачи дизтоплива.

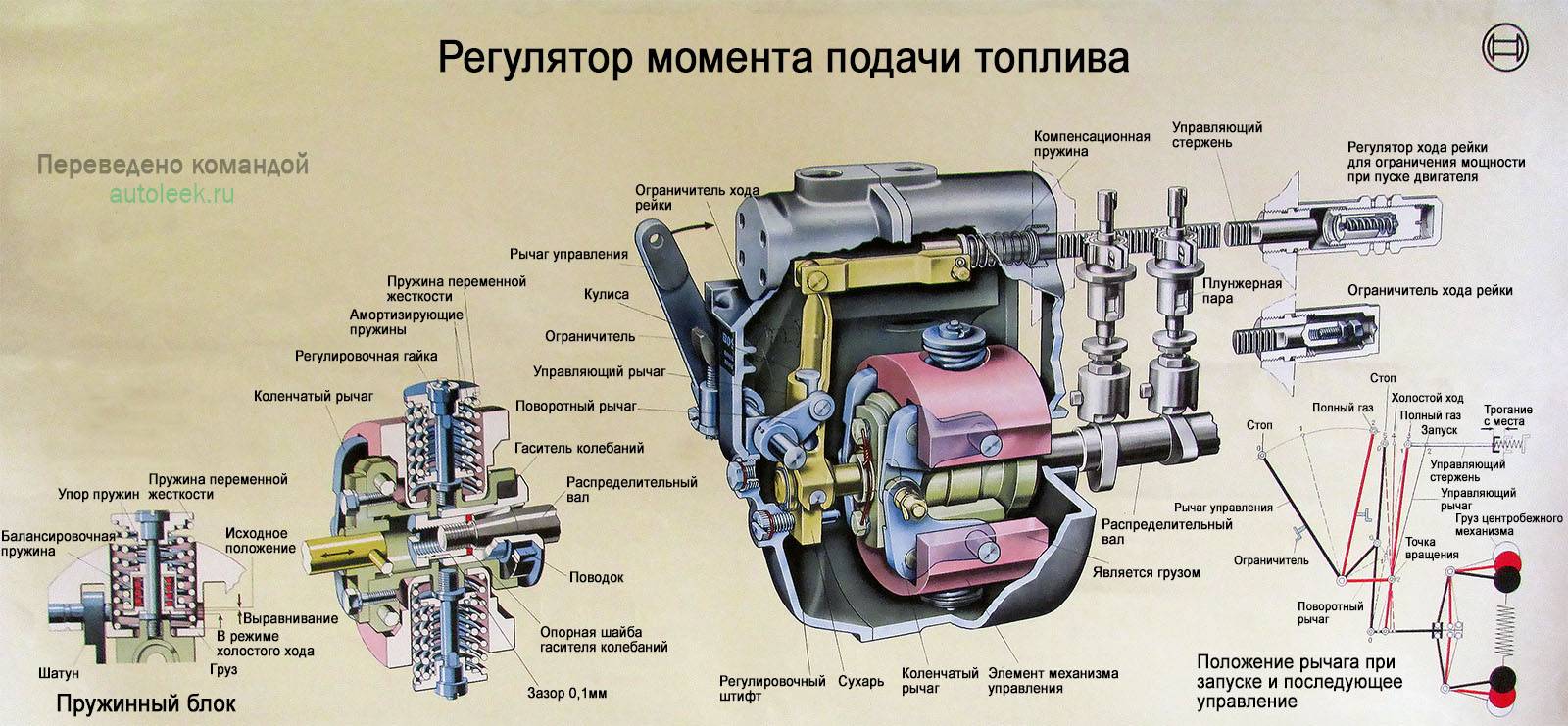

Механический регулятор момента подачи топлива
Насосы рядного типа отличаются высокой надежностью и неприхотливостью к качеству топлива. Но из-за ряда недостатков, среди которых значительные габаритные размеры и сравнительно медлительное реагирование на изменение режимов работы мотора, использование этого вида ТНВД сейчас ограничено. Он пока еще применяется на тяжелой технике, что же касается автомобильного транспорта, то его вытеснили другие типы насосов.
Предназначение и состав
Система питания дизельного двигателя предназначена для того, чтобы хранить соляру в автомобиле, а также правильное распределение и своевременную подачу горючей смеси в цилиндры в строго определенных порциях, которые устанавливаются в соответствии с режимом работы ДВС. Эта система состоит из нескольких важных устройств.
Важным элементом системы считается топливный бак, назначение которого в том, чтобы хранить соляру и производить ее охлаждение. При повреждении бака содержимое может протекать, это следует немедленно устранить.
- Во-первых, это приводит к резкому росту потери топлива через появившееся отверстие.
- Во-вторых, это может привести к возгоранию из-за появления внешней искры.
Второй немаловажной частью считаются фильтры. Они бывают грубой и тонкой очистки
Они обязательно должны быть установлены. Установка двух фильтров требуется для того, чтобы уловить даже самые мельчайшие лишние элементы, которые могут попасть в форсунки.
Современные дизели обладают промежуточным охлаждением нагнетаемого воздуха.
Форсунки устанавливаются на мотор для того, чтобы подавать горючую смесь в цилиндры под высоким давлением. Когда форсунки забиваются, то перестает попадать горючая жидкость в цилиндры, из-за чего ДВС теряет мощность и может вовсе перестать работать.
Топливный насос и ручной подкачивающий насос устанавливаются на ТНВД для того, чтобы передать соляру из бака в форсунки. ТНВД является топливным насосом высокого давления, многие его называют — аппаратура.
Трубопроводы бывают как низкого, так и высокого давления. Они нужны для того, чтобы организовать подачу топлива в форсунки. Если они будут забиты, то топливо не будет подано. За чистоту в трубопроводах отвечают фильтры.
Регулятор вращения коленчатого вала и привод управления подачи топлива напрямую зависят друг от друга. Если какой-то агрегат будет работать неправильно или вовсе не работает, то и ДВС будет работать нестабильно.
Все эти элементы работают только совместно, и каждый зависит от всех других
Поэтому важно вовремя и правильно обеспечивать очистку и ремонт всех устройств системы
Система охлаждения двигателя тоже входит в состав мотора. Она предназначена для того, чтобы охлаждать важнейшие узлы и агрегаты мотора.
Чтобы подробно рассмотреть устройство топливной системы дизельного двигателя, нужно увидеть схему работы. Найти схемы можно по соответствующему запросу. Чтобы понять, как работает ДВС, нужно прочитать информацию о том, как он работает и узнать его прямое назначение. Топливная система любого мотора устроена так, чтобы вовремя и в правильной дозировке подавать горючую смесь в цилиндры. Перед тем как подать топливо в цилиндры, оно первоначально смешивается в специальной камере.
Топливоподкачивающий насос
Основной топливоподкачавающий насос обеспечивает бесперебойную подачу топлива из баков к ТНВД при работающем двигателе. Он обычно приводится в действие от коленчатого или распределительного вала двигателя. Может применяться и автономный электродвигатель, питаемый от генератора ТС. Использование электропривода обеспечивает равномерную подачу топлива независимо от частоты вращения коленчатого вала и возможность аварийного отключения всей системы. Существуют различные конструкции топливоподкачивающих насосов. Они могут быть:
- шестеренными
- плунжерными (поршневыми)
- коловратными (пластинчатого типа)
Как правило, применяются плунжерные и коловратное насосы.
Плунжерный топливоподкачивающий насос
Плунжерный топливоподкачивающий насос состоит из корпуса 5, плунжера 7 с пружиной 6, толкателя 10 с роликом 77, пружиной 9 и штоком 8, а также клапанов — впускного 4 и нагнетательного 1 с пружинами. Толкатель с плунжером могут перемещаться вверх-вниз. Перемещение вверх происходит при повороте эксцентрика 72, изготовленного как одно целое с кулачковым валом ТНВД; перемещение вниз обеспечивают пружины 6 и 9.
При сбегании выступа эксцентрика с ролика толкателя плунжер под действием пружины б перемещается вниз, вытесняя топливо, находящееся под ним, в нагнетательную магистраль насоса. В это время нагнетательный клапан закрыт, а впускной под действием разрежения над плунжером открыт, и топливо поступает из впускной магистрали в надплунжерную полость. При движении толкателя и плунжера вверх впускной клапан закрывается под действием давления топлива, а нагнетательный, наоборот, открывается, и топливо из надплунжерной полости поступает в нижнюю камеру под плунжером. Таким образом, нагнетание топлива происходит только при движении плунжера вниз.
Если подачу топлива в цилиндры двигателя уменьшают, в выпускном трубопроводе насоса, а значит, и в полости под плунжером давление возрастает. В этом случае плунжер не может опуститься вниз даже под действием пружины 6, и толкатель со штоком перемещается вхолостую. По мере расходования топлива давление в нагнетательной полости понижается, и плунжер под действием пружины 6 опять начинает перемещаться вниз, обеспечивая подачу топлива.
Плунжерный топливоподкачивающий насос обычно совмещен с насосом 2 ручной подкачки топлива. Данный насос устанавливается на входе в основной топливоподкачивающий насос и приводится в действие вручную за счет перемещения поршня 3 со штоком. При движении поршня вверх под ним образуется разрежение, открывается впускной клапан, и топливо заполняет подплунжерное пространство. При перемещении поршня вниз впускной клапан закрывается, а нагнетательный открывается, позволяя топливу пройти далее по топливной магистрали.
Коловратный топливоподкачивающий насос
В мощных быстроходных дизелях применяются в основном коловратные топливоподкачивающие насосы. Ротор 7 насоса приводится во вращение от коленчатого вала двигателя. В роторе имеются прорези, в которые вставлены пластины 6. Одним (наружным) концом пластины скользят по внутренней поверхности направляющего стакана 8, а другим (внутренним) — по окружности плавающего пальца 5, расположенного эксцентрически относительно оси ротора. При этом они то выдвигаются из ротора, то вдвигаются в него. Ротор и пластины делят внутреннюю полость направляющего стакана на камеры А, Б и В, объемы которых при вращении ротора непрерывно меняются. Объем камеры А увеличивается, поэтому в ней создается разрежение, под действием которого топливо засасывается из впускной магистрали. Объем камеры В уменьшается, давление в ней повышается, и топливо вытесняется в нагнетательную полость насоса. Топливо, находящееся в камере Б, переходит от входного отверстия стакана к выходному. При повышении давления в нагнетательной полости до определенного уровня открывается редукционный клапан 2, преодолевая усилие пружины 7, и излишек топлива перепускается обратно во впускную полость насоса. Поэтому в нагнетательной полости и выпускном трубопроводе поддерживается постоянное давление. Перед пуском, когда двигатель и, следовательно, основной топливоподкачивающий насос не работают, топливо через него может прокачиваться предпусковым топливоподкачивающим насосом. В этом случае открывается перепускной клапан 3, преодолевая усилие пружины 4. В закрытом положении тарелка этого клапана перекрывает отверстия в тарелке редукционного клапана.
Common Rail
После значительного ужесточения экологических норм для дизельных силовых установок, система питания моторов, работающих на солярке, подверглась изменениям.
Схема подачи топлива, когда смесь воздуха и горючего поступает в рабочую камеру при атмосферном давлении, стала называться Common Rail. Как результат, за счет такого принципа можно снизить расход и увеличить мощность установки. Кроме того, схема получила широкое применение, благодаря снижению шума и увеличению крутящего момента мотора. На сегодня, каждый второй автомобиль оснащен данной системой.
Однако, как и у каждого механизма, есть и недостатки. Например, для этой системы требуется качественное топливо, небольшое загрязнение способно привести к полной остановке агрегата, поскольку работа форсунок будет заблокирована.
Алгоритм замены фильтра своими руками
На дизельной системе
Чтобы поменять фильтр на Duster с дизельным силовым агрегатом, необходимо:
- Установить автомобиль на ровную площадку, а затем вывесить на домкрате переднее правое колесо.
- Отвернуть гайки и демонтировать диск с шиной, который кладется под порог для страховки от внезапного падения кузова с домкрата.
- Снять пластиковый щиток, который удерживается винтом и 3 пластиковыми клипсами (фиксаторы расположены по периметру крышки).
- Демонтировать пластиковый подкрылок, который прикреплен шурупами с головкой типа Torx. В глубине арки имеется точка крепления с 6-гранной штампованной гайкой, которую необходимо отвернуть плоскогубцами. Предусмотрены дополнительные пластиковые крепления, которые необходимо открутить или вынуть отверткой с плоским жалом.
- Снять подкрылок, фильтр находится на лонжероне под защитным металлическим колпаком.
- Отвернуть головкой на 10 мм гайки, которые фиксируют защитный кожух. Экран снимается с частью проводки, которая подключается к датчику загрязнения (расположен в нижней части фильтрующего узла).
- Отсоединить топливные трубки от корпуса фильтра. На машинах с 90-сильным мотором используются 3 магистрали, на машинах выпуска после 2020 г. (мощность 109 л. с.) стали использовать 2 шланга. Рекомендуется нанести идентификационные метки на трубки, что позволит корректно подключить новый картридж.
- Отстегнуть штекер жгута электропроводки, расположенный на крышке картриджа.
- Отвернуть нижнюю пробку и слить топливо с отстоем в заранее подготовленную емкость.
- Выкрутить винты с головкой Torx, которые удерживают крышку (рекомендуется пометить взаимное положение корпуса и заглушки).
- Разъединить детали с помощью отвертки с плоским жалом.
- Ввернуть специальный пластиковый болт (входит в набор нового фильтра) в сливное отверстие, постепенно выдавливая старый картридж из кожуха.
- Установить новый чистящий элемент, а затем собрать корпус. В набор входит резиновое уплотнительное кольцо, которое следует установить взамен потерявшей эластичность детали.
- Смонтировать фильтр на место, установить снятые детали и произвести пробный запуск двигателя. Перед монтажом в корпус фильтрующего блока заливается солярка (резиновой грушей или шприцем).
Варианты системы питания
Основными видами горючего для ДВС являются бензин и дизельное топливо («солярка»). Газ (метан) так же относится к видам современного топлива, но, несмотря на широкую применяемость, пока не получил актуальности.
Вид топлива является одним из критериев классификации систем питания ДВС.
В этой связи выделяют силовые агрегаты:
- бензиновые;
- дизельные;
- основанные на газообразном топливе.
Но наиболее признанной среди специалистов является типология систем питания двигателя по способу подачи топлива и приготовления топливно-воздушной смеси. Следуя данному принципу классификации, различаются, во-первых, система питания карбюраторного двигателя, во-вторых, система питания с впрыском топлива (или инжекторного двигателя).
Карбюратор
Карбюраторная система основана на действии технически сложного устройства – карбюратора. Карбюратор – это прибор, осуществляющий приготовление смеси топлива и воздуха в необходимых пропорциях. Несмотря на разнообразие видов, в автомобильной практике наибольшее применение получил поплавковый всасывающий карбюратор, принципиальная схема которого включает:
- поплавковую камеру и поплавок;
- распылитель, диффузор и смесительную камеру;
- воздушную и дроссельную заслонки;
- топливные и воздушные каналы с соответствующими жиклерами.
Подготовка топливно-воздушной смеси в карбюраторе осуществляется по пассивной схеме. Движение поршня в такте впуска (первом такте) создает в цилиндре разряженное пространство, в которое и устремляется воздух, проходя через воздушный фильтр и сквозь карбюратор. Именно здесь и происходит формирование горючей смеси: в смесительной камере, в диффузоре топливо, вырывающееся из распылителя, дробится воздушным потоком и смешивается с ним. Наконец, через впускной коллектор и впускные клапаны горючая смесь подается в конкретный цилиндр двигателя, где в необходимый момент и воспламеняется искрой от свечи зажигания.
топливно-воздушной смеси
Впрыск топлива
Эпоха карбюратора сменяется эпохой инжекторного двигателя, система питания которого основана на впрыске топлива. Ее основными элементами являются: электрический топливный насос (расположенный, как правило, в топливном баке), форсунки (или форсунка), блок управления ДВС (так называемые «мозги»).
Принцип работы указанной системы питания сводится к распылению топлива через форсунки под давлением, создаваемым топливным насосом. Качество смеси варьируется в зависимости от режима работы двигателя и контролируется блоком управления.
Важным компонентом такой системы является форсунка. Типология инжекторных двигателей основывается именно на количестве используемых форсунок и места их расположения.
- с распределенным впрыском;
- с центральным впрыском.
Система распределенного впрыска предполагает использование форсунок по количеству цилиндров двигателя, где каждый цилиндр обслуживает собственная форсунка, участвующая в подготовке горючей смеси. Система центрального впрыска располагает только одной форсункой на все цилиндры, расположенной в коллекторе.
Особенности дизельного двигателя
Как бы особняком стоит принцип действия, на котором основывается система питания дизельного двигателя. Здесь топливо впрыскивается непосредственно в цилиндры в распыленном виде, где и происходит процесс смесеобразования (смешивания с воздухом) с последующим воспламенением от сжатия горючей смеси поршнем.
В зависимости от способа впрыска топлива, дизельный силовой агрегат представлен тремя основными вариантами:
- с непосредственным впрыском;
- с вихрекамерным впрыском;
- с предкамерным впрыском.
Вихрекамерный и предкамерный варианты предполагают впрыск топлива в специальную предварительную камеру цилиндра, где оно частично воспламеняется, а затем перемещается в основную камеру или собственно цилиндр. Здесь горючее, смешиваясь с воздухом, окончательно сгорает. Непосредственный же впрыск предполагает доставку топлива сразу же в камеру сгорания с последующим его смешиванием с воздухом и т.д.
Однако холодный двигатель не сможет обеспечить должный уровень температуры, требуемый для воспламенения смеси. И использованием свечей накаливания позволит осуществить необходимый подогрев камер сгорания.
Сравнение с бензиновым двигателем
На Дастере устанавливаются и бензиновые двигатели объемом 1,6 и 2 л, развивающие 114 и 143 л. с. соответственно. Агрегаты оснащены 16-клапанными головками, для подачи горючего используется система распределенного впрыска с электронным управлением.
Моторы объемом 1,6 л работают с механической 5-ступенчатой трансмиссией, 143-сильная версия оснащается гидромеханической 4-скоростной коробкой передач или 6-ступенчатой “механикой”.
Обзор основных неисправностей дизелей на Duster:
- Повреждение турбокомпрессора из-за использования несоответствующего моторного масла или замены смазки через 15 тыс. км. В агрегате выходят из строя подшипники, что приводит к падению давления наддува, повышенному расходу моторного масла и дымному выхлопу.
- При некорректной работе форсунок возможен локальный перегрев днища поршней, приводящий к разрушению деталей (прогар).
- Установленный в выхлопном коллекторе клапан рециркуляции засоряется сажей и маслом, что нарушает работоспособность узла. Проблемы возникают с сажевым фильтром, который выходит из строя из-за естественного износа. При удалении клапана или фильтра из выхлопного коллектора требуется установка модернизированной прошивки в блок управления.
Потенциальные покупатели порой интересуются, что лучше – бензиновый вариант или дизельный. Следует учитывать усложненную конструкцию моторов с принудительным зажиганием. В 2-литровых двигателях использован фазовращатель для вала выпускных клапанов. При пробегах более 120 тыс. км ломаются датчики механизма вращения вала, что приводит к некорректной работе системы.
Проблемы обеих модификаций
Основные проблемы Duster:
- В конструкции карданного вала используются неразборные шарниры, в которых отсутствует канал для подачи свежей порции смазки. Если автомобиль эксплуатируется в условиях бездорожья, то необходимо устанавливать модифицированный узел со стандартными крестовинами и игольчатыми подшипниками.
- Для хранения запаса топлива используется пластиковый бак вместимостью 50 л, чего недостаточно для кроссовера. Резервуар рекомендуется закрыть стальным листом, предотвращающим повреждение корпуса при движении по бездорожью.
- Кресло водителя оснащается регулировкой по высоте, корректировка поясничного подпора не предусмотрена. В процессе эксплуатации наблюдается разрушение поролоновых наполнителей сидений и разрывы обшивки по швам.
- Лакокрасочное покрытие машин российской сборки откалывается при попадании камней. Встречаются автомобили с протертой краской под пластиковыми бамперами и на дверце багажного отделения.
- Штатные амортизаторы и пружины выдерживают пробег до 100-120 тыс. км. Конструкция подвески позволяет установить стойки и пружины с повышенной жесткостью. такая доработка позволяет увеличить дорожный просвет, но при этом ухудшается управляемость машины при движении по загородным трассам.
- Кнопка включения звукового сигнала вынесена на рычаг блока подрулевых переключателей. Клавишей пользоваться неудобно, отмечены случаи повреждения проводки из-за неудачной конструкции.
Качество топлива
Установленная на машине аппаратура Common Rail нетребовательна к качеству топлива, рекомендуется соблюдать сезонность солярки. При покупке дизельной версии кроссовера следует учитывать повышенную стоимость оригинальных запасных частей. Например, насос (каталожный номер 8200057346) обойдется в 70 тыс. руб., комплект форсунок (номер 8200553570) стоит 84 тыс. руб. Возможно использование деталей от альтернативных производителей, отличающихся уменьшенной в 1,5-2 раза стоимостью.
Технические характеристики
| Основные параметры | |
| Двигатель | К9К |
| Расположение | поперечное |
| Экологический стандарт | Евро-6 |
| Объем цилиндров (л/см³) | 1.5/1461 |
| Степень сжатия (атм) | 15.2 |
| Мощность (л. с.) | 110 |
| Кол-во клапанов | 8 |
| Крутящий момент (нм/об.) | 260/1750 |
| Привод ГРМ | ремень |
| Тип впрыска | прямой |
| Наддув | есть |
| Эксплуатационные харак-тики | ||
| КПП | механика | автомат |
| Привод | 4х4 | 4х2 |
| Разгон до 100 км/ч (сек.) | 12.4 | 11.9 |
| Скорость max (км/ч) | 171 | |
| Расход топлива по городу (л) | 5.6 | 5.3 |
| Средний расход топлива (л) | 5.2 | 4.9 |
| Расход топлива по шоссе (л) | 4.7 | 4.4 |
| Топливный бак (л) | 50 | |
| Топливо | дизельное | |
| Выбросы СО2 (г/км) | 116 | 115 |
Дизельный двигатель Renault Duster чувствителен к некачественному топливу и запоздалой замене масла, которое с масляным фильтром следует менять через каждые 10 000 км пробега. Топливный фильтр по регламенту меняется через каждые 30 000 км пробега, но первая замена фильтра требуется уже через 10 000 км. Замена ремня ГРМ требуется через каждые 60 000 км пробега или раз в 4 года, если накат меньше. Использование качественного топлива всегда избавит от проблем связанных с его впрыском из-за засорения форсунок и поломок плунжерных пар топливного насоса высокого давления, поэтому заправляться нужно на сертифицированных заправках с проверенным качеством топлива и избегать сомнительных АЗС.
При нарушении регламента обслуживания Рено Дастер с дизельным двигателем и применения некачественных масел, уже к 150 000 км пробега может произойти проворот вкладышей шатунов мотора и потребуется его капитальный ремонт. При соблюдении регламентированных норм технического обслуживания с применением качественных смазочных материалов и хорошего топлива ресурс дизельного силового агрегата Рено Дастер достигает 500 000 км пробега и более.
На что влияет свеча?
Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле.
Смотреть галерею
Однако это совсем не так. Так может показаться оттого, что свеча просто перерабатывает напряжение в искру.
От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.
Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.
Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.
