Выбор парктроников и виды

Выбор парктроников довольно широкий. Существует несколько типов: проводные и беспроводные. Конечно, второй вариант немного дороже, но работают они одинаково хорошо, если не учитывать факт того, что провод может переломиться, хотя это случается это крайне редко.

Рынок автомобильных аксессуаров насыщенный комплектами парктроников, но при этом выявляется закономерность, что дорогие и дешевые работают одинаково хорошо. Хотя не стоит впадать в крайности и покупать те, которые стоят копейки. Оптимальным вариантом является покупка парктроников средней цены.

Так, на авторынке можно найти таких производителей:

Gard;
Erisson (не очень хорошо себя зарекомендовал, постоянные поломки);

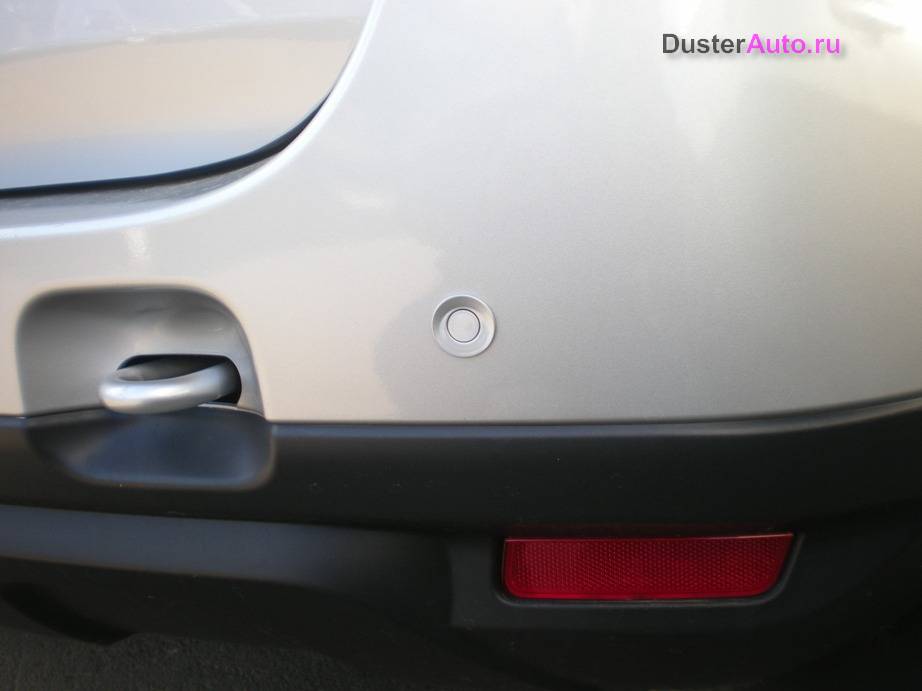

Еще одним в пунктом в выборе должен быть нахождение парктроников в цвет кузова, хотя не все это понимают.

Установка штатных передних и задних парктроников на Renault Duster своими руками

Оригинальная комплектация
Как выбрать
Как установить и подключить
Неисправности и их устранение

Парктроники задние для Рено Дастер в большинстве случаев не входят в комплектацию автомобиля. Монтировать систему можно как с помощью специалиста, так и своими руками. Во втором случае потребуются некоторые материалы и инструменты, которые можно приобрести в специализированных магазинах.

Оригинальная комплектация

В комплект штатного парктроника входит 3 датчика, из-за чего качество работы может быть низким. Поэтому рекомендуется дополнять устройство четвертым сенсором. Делается это в салонах дилера в Москве или в любом другом городе России.

Как выбрать

При выборе парковочной системы нужно ориентироваться на следующие параметры:

Количество датчиков. Оптимальным является наличие 8 сенсоров, обеспечивающих полноценный обзор пространства, окружающего автомобиль. Допускается установка задних парктроников, снабженных 4 датчиками.
Способ получения сигнала. Устройство может оповещать пользователя о появлении препятствия звуковой или цветовой индикацией. Выпускаются и парктроники, оснащенные видеокамерой, подающей изображение на дисплей.
Чувствительность датчиков. Этим показателем определяется корректность определения расстояния до объекта.

Как установить и подключить

Перед началом установки парктроника своими руками нужно подготовить следующие материалы и инструменты:

кабельные стяжки;
дрель со сверлами различных диаметров;
рулетка;
пассатижи;
шило;
двусторонний скотч;
отвертки с разными насадками;
малярная лента;
мультиметр.

Процесс монтажа и подключения парктроника на Рено Дастер включает следующие этапы:

Разметка. На бампер наклеивают малярную ленту, защищающую покрытие кузова от повреждения. С помощью маркера в местах установки датчиков наносят точки.
Высверливание отверстий. Начать рекомендуется с крайних сенсоров. По краям бампера фреза легко входит в материал. После этого переходят к обустройству отверстий, расположенных посередине. За бампером находится пластиковый усилитель, который нужно просверлить насквозь.
Прокладка проводов. Кабели датчиков пропускают через подготовленные отверстия. С нижней части автомобиля провода прикрепляют к перекладинам усилителя бампера. Кабели прокладывают по направлению к правой стороне багажника. Провода скрепляют стяжкой и скрывают в отсеке для домкрата.
Подключение датчиков к головному блоку. Последний фиксируется на боковой стенке багажника. Провода пропускают через расположенные на днище отверстия, концы выводят наружу и соединяют с блоком управления.
Подсоединение к источнику питания. К управляющему блоку подводят кабели заднего хода и массы. Чтобы система активировалась только при необходимости парковки, головной блок должен подпитываться от фонаря правой фары. Снимать лампу не нужно, достаточно вывести наружу разъемы с кабелями. Провода соединяют посредством сжатия скотч-локами. После подключения разъемы возвращают на место, кабели подводят к головному блоку. Последний прикручивают к декоративной обшивке шурупами.
Подключение дисплея. Сдвинув дверной уплотнитель, кабель монитора пропускают вниз. Плюсовую часть подсоединяют к проводу заднего хода, минусовую — выводят на кузов.

Неисправности и их устранение

В процессе эксплуатации парктроника Renault Duster могут возникать следующие неисправности:

Отсутствие сигнала. Нужно проверить правильность подключения блока управления к источнику питания. Провода осматривают на наличие повреждений. Рекомендуется попробовать собрать систему заново и заменить поврежденные кабели. Проверить нужно и заземление блока.
Неправильное определение расстояния до препятствия. Главной причиной неисправности является попадание пыли и грязи в корпуса датчиков. Детали нужно демонтировать и очистить.
Подача ложного сигнала. Если устройство оповещает о препятствиях, которых нет, нужно настроить чувствительность датчиков. Если при прошивке головного блока были выбраны слишком высокие значения, прибор будет работать некорректно. Причина поломки может крыться и в загрязнении датчиков. Детали нужно снять и прочистить. При необходимости сенсоры заменяют.
Отсутствие оповещения о наличии препятствия. В этом случае ремонт будет подразумевать повышение степени чувствительности и очистку датчиков. Сигнал может не передаваться из-за попадания в мертвую зону. Нужно переставить сенсор или добавить дополнительный элемент.

Если ремонт своими руками невозможен, следует обратиться в пункт технического обслуживания.

Простой ремонт своими руками

Поскольку парктроник устанавливался своими силами, то и ремонтировать его придется самостоятельно – решил я. Первоначально не имея никакого представления о том, как его починить, я изучил немало форумов и сайтов. Собрав всю полученную информацию в одной отдельной голове (то бишь в моей), отправился к машине.

Существует 3 причины неисправности парктроника:

выход из строя датчика,
неисправность в блоке управления,
неисправность монитора

Начинаем поиск неисправности с проверки датчиков. Как оказалось, проверить их можно просто пальцем… Прикладываем по очереди палец к каждому датчику (не надавливая на него!) – исправный датчик выдает легкие импульсы вибрации, которые ощущаются через палец (такие легкие толчки).

Так как у меня на мониторе постоянно горели правые индикаторы, я уже знал, что проблема у меня в правом канале и поэтому более внимательно диагностировал 2 правых датчика. Как оказалось, крайний правый датчик или выдавал слабые импульсы, или вообще их не выдавал.

Следующим этапом я открутил блок управления (хорошо, что при установке парктроника я закрепил блок в доступном месте), это заняло у меня буквально 2 минуты. К блоку подключены 4 кабеля идущие от датчиков, каждый кабель пронумерован и я знаю от какого датчика он подходит.

Вынимаю штекер правового крайнего датчика из блока управления, иду и включаю зажигание, перевожу ручку АКПП в положение «R», захожу сзади автомобиля, то приближаюсь к датчикам, то отдаляюсь и о чудо, вижу, что монитор выдает правильные показания и не пищит постоянно, а только когда я приближаюсь. Чтобы в одиночку тестировать парктроник, я открыл дверь багажника и через салон видел, что показывается на мониторе.

Протестировав всё несколько раз я убедился, что парктроник заработал, единственное, это с правой стороны, там где я отключил крайний датчик, зона видимости датчиков стала немного меньше, но в принципе это практически не ощущается.

После этого, я закрепил блок управления обратно на стенку и ремонт парктроника на этом закончился.

Здесь хочу добавить, что если путем отключения датчиков от блока управления не удастся установить неисправный, следует тогда прозвонить каждый датчик и найти неисправный. Это легко делается прибором (тестером), когда я собирался ремонтировать парктроник, я тоже взял с собой тестер, но он мне не пригодился к счастью.

Выход из строя датчиков является распространенной неисправностью многих парковочных систем, поэтому ремонт всегда начинайте с проверки работоспособности датчиков.

Устройство датчика

Для понимания принципов работы радара для парковки на Рено Дастер, следует более детально изучить структуру парктроника. Штатный парктроник представлен в виде двух больших функциональных систем.

Первая — это непосредственно датчики. Места расположения их выбраны в наиболее опасных зонах для машины, где обзор у водителя минимальный. В большинстве случаев это бампер на кормовой части авто, но также часто можно встретить их размещение на переднем бампере Рено Дастер. Основная цель — установление информации о преграде и дальнейшая передача ее на бортовой компьютер для обработки.

Узнайте последние новости о Рено Дастер 2018

Вторая система — вырабатывает управляющие воздействия. Она передает полученный сигнал от датчиков на компьютер. Однако, существуют комплектации, где он не установлен, поэтому сигнал о препятствие для водителя подается в виде зуммера.

Как установить и подключить

Перед началом установки парктроника своими руками нужно подготовить следующие материалы и инструменты:

кабельные стяжки;
дрель со сверлами различных диаметров;
рулетка;
пассатижи;
шило;
двусторонний скотч;
отвертки с разными насадками;
малярная лента;
мультиметр.

Неисправности и их устранение

В процессе эксплуатации парктроника Renault Duster могут возникать следующие неисправности:

Отсутствие сигнала. Нужно проверить правильность подключения блока управления к источнику питания. Провода осматривают на наличие повреждений. Рекомендуется попробовать собрать систему заново и заменить поврежденные кабели. Проверить нужно и заземление блока.
Неправильное определение расстояния до препятствия. Главной причиной неисправности является попадание пыли и грязи в корпуса датчиков. Детали нужно демонтировать и очистить.
Подача ложного сигнала. Если устройство оповещает о препятствиях, которых нет, нужно настроить чувствительность датчиков. Если при прошивке головного блока были выбраны слишком высокие значения, прибор будет работать некорректно. Причина поломки может крыться и в загрязнении датчиков. Детали нужно снять и прочистить. При необходимости сенсоры заменяют.
Отсутствие оповещения о наличии препятствия. В этом случае ремонт будет подразумевать повышение степени чувствительности и очистку датчиков. Сигнал может не передаваться из-за попадания в мертвую зону. Нужно переставить сенсор или добавить дополнительный элемент.

Если ремонт своими руками невозможен, следует обратиться в пункт технического обслуживания.

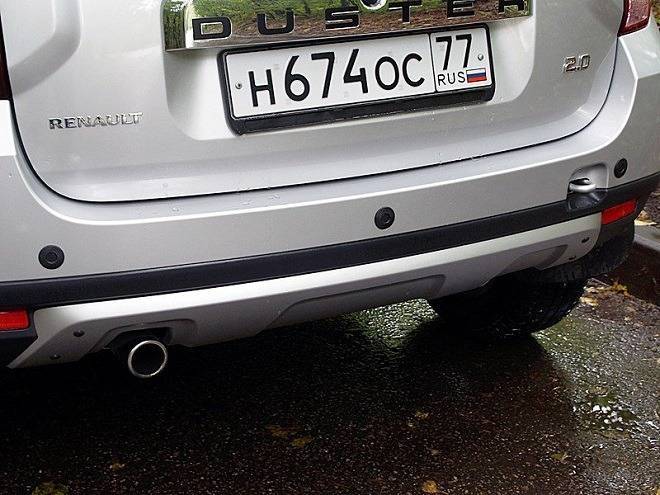

Места установок парктроников на дастер

На многие автомобили парктроник устанавливается либо на заводе, установка парктроника на рено дастер своими руками в качестве дополнительной опции, как к примеру на Рено Дастер. В случае этого автомобиля кроссовер устанавливается на топовую комплектацию Luxe Privelege или же за доплату в качестве дополнительной опции. Перед этим, в местах, где будем сверлить отверстия под датчики, наклеим на бампер малярную ленту установка парктроника на рено дастер своими руками защиты лакокрасочного покрытия и для легкости рисования карандашом.

Устанавливаем в шуруповерт фрезу, которая идет в комплекте с парктроником и начинаем сверлить бампер. Лучше начать с внешних датчиков, поскольку в этих местах фреза легко делает нужное отверстие буквально за секунды, как нож в масле. После внешних приступаем к сверлению 2-х центральных отверстий. Вот здесь придется немного повозиться, поскольку за бампером фреза упирается в пластиковый усилитель. Сверлим на всю глубину фрезы до упора.

Обычно глубины фрезы не хватает буквально на пару миллиметров, чтобы полностью просверлить отверстие. Но это не беда, пластик довольно мягкий, поэтому ножом или стамеской можно окончательно прорезать по периметру отверстия и дальше выбить как пробку. После этого начинаем вставлять провода с датчиками в отверстия в бампере. Снизу из смотровой ямы закрепляем провода капроновыми хомутами к перемычкам в усилителе бампера.

Провода ведем в правую часть багажника где спрятан домкраттак как будем подключаться к лампе заднего хода, а она только в правом заднем фонаре. Провода собираем в один жгут и заводим снизу в отсек для домкрата. Для этого снизу, из смотровой ямы, сверлим пару отверстий в овальной пластмассовой заглушке, которая находится установка парктроника на рено дастер своими руками днище отсека:. Теперь провода от датчиков нужно подключить к блоку управления.

Я решил закрепить блок управления на боковой стенке багажного отсека, что позволит в дальнейшем беспрепятственно к нему подбираться:. Просунув провода в просверленные в днище отверстия, поднимаем их вверх за пластиковой обшивкой.

В самом вверху есть щели, через которые и выводим наружу концы проводов для подключения к блоку управления. До этого даже не подозревал что бывают беспроводные парктроники, не очень удобно тянуть через весь салон провода, оказалось все на много проще и дешевле. Спасибо за статью. Имя обязательно. Почта обязательно.

Штатные устройства

Комплект штатного парковочного радара на Largus Cross включает:

4 датчика с проводами и разъемами;
блок управления;
LED-индикатор для отображения информации;
провода питания;
фрезу для изготовления отверстий;
руководство по монтажу.

В состав более функциональных и дорогих устройств может дополнительно входить 4 сенсора для установки в передний бампер. Передача информации в таких системах безопасной парковки может передаваться как по проводам, так и по радиоканалу.

Некоторые штатные комплекты не имеют дисплея. В таких случаях парктроник предупреждает водителя о наличии препятствия звуковым сигналом. Частота импульсов увеличивается по мере приближения к препятствию. Парктроник с бипером легко устанавливаются, т. к. отпадает необходимость прокладки проводов к показывающему устройству. Динамик монтируют либо на потолке у заднего ряда кресел, либо на внутренней стороне погрузочной двери.

Некоторые модели парковочных радаров комплектуются индикатором информации с возможностью зеркального отображения показаний. Они могут устанавливаться на зеркало салона или на потолок в задней части автомобиля. В этом случае водитель считывает информацию, глядя в зеркало. Показывающий индикатор на Ларгус Кросс вмонтирован в консоль и снабжен визуальной и звуковой сигнализацией. На дисплее отображается графическая информация о стороне наличия препятствия и расстояния до него.

Датчик парковки Лада Ларгус, RENAULT Logan, Duster.

Уважаемые покупатели, во избежание ошибок при отправке датчика 8450000983 парковки используемый совместно с блоком управления сигнализации системы безопасности парковки (СБП) в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Исходя из названия можно сделать уверенный вывод, что парктроник – это электронное устройство, помогающее водителю припарковать свой автомобиль. Мест для стоянки автомобиля в городах все меньше, а если они и есть, то надо обладать изрядным мастерством, чтобы втиснуть своего любимца между другими автомобилями. Поэтому парктроник становится незаменимым помощником при парковке автомобиля. Парктроник вовремя сообщит об опасной близости парковочного столбика, который вы можете не увидеть, поскольку тот находиться в «мертвой» зоне, или какого-нибудь пенька, который вами незамечен. Парктроник сообщит водителю об опасности и сообщит расстояние до нее. Для этого парктроник снабжен звуковым и световым сигнализаторами. Парктроник – это полезное устройство, особенно в условиях города.

Принцип работы парктроника Лада Ларгу достаточно прост. Датчики парковки 8450000983 , количество их может меняться, обнаруживают препятствие. Как правило, они устанавливаются на бампере автомобиля. Принцип их работы состоит в излучении ультразвуковых волн, и ,в случае наличия препятствия, часть волн возвращается на датчик, который подает сигнал на электронный блок управления.

Блок управления рассчитывает расстояние до препятствия и выдает эту информацию:

— Одним элементом парктроника, является звуковой сигнализатор. Он настроен таким образом, что чем меньше расстояние до препятствия, тем выше частота сигнала.

— Вторым индикатором, показывающим расстояние до препятствия, может является световой индикатор. Их существует несколько типов. Первый тип, это индикатор меняющий цвет свечения в зависимости от расстояния до препятствия. К примеру, зеленый цвет означает безопасное расстояние, а красный сигнализирует о непосредственной опасности. Второй тип индикаторов – это индикаторы с делениями, чем больше горит делений, тем ближе препятствие. Индикаторы с двумя шкалами показывают опасность справа и слева.

Парктроники обладают разным количеством датчиков. От этого зависит цена системы, но и, ее эффективность. Зависимость здесь прямая. Чем больше датчиков, тем большее пространство «обследуется» датчиками и водитель получает более достоверную картину препятствий вокруг автомобиля. Парктроники имеющие два датчики малоэффективны, поскольку могут образовываться «мертвые» зоны в которую может попасть препятствие.

Существуют различные типы установки датчиков. Наибольшее распространение получили врезные датчики. В бампере высверливаются отверстия и туда вставляются датчики.

Второй тип — это приклеиваемые датчики. Этот способ прост и легок в установке. Но существует вероятность того, что датчик может отклеится при мойке машины под большим давлением.

Жидкокристаллический экран, входящий в систему парктроника, значительно облегчает работу с парктроником и саму парковку, но значительно удорожает всю систему. В последнее время появились парктроники с проекцией информации на лобовое стекло. Это самый дорогой вариант парктроника. Но, возможно, кому-то он и понравиться. Как видим, существует много разновидностей парктроников и выбор одного из них – это ваш выбор.

Парктроник без экрана хорош, как дальномер при движении прямо, в остальных случаях он пасует. Удобен как сигнализатор на случай внезапного появления человека или животного.

Позволяет «на cлух» оценивать расстояние до препятствия. Нет точной информации о местоположении объекта.

Другие артикулы товара и его аналогов в каталогах: 8450000983 .

Лада Ларгус, RENAULT Logan, Duster.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно установить или заменить д атчик парковки на автомобиле Лада Ларгус, RENAULT Logan, Duster и их модификации имеющие (СБП) .

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Установка проводных парктроников сзади и спереди

Что же понадобиться для установки задних парктроников? В первую очередь сами датчики парковки и блок, которые идут в комплекте. И еще провода, чтобы протянуть их от блоков управления парктроников к дисплею. Их можно приобрести на рынке, там, где продают системы парковки.

Итак, преступим к установке:

Для удобства можно снять задний бампер, но можно обойтись без этого. Также сложности может вызвать установленный фаркоп.
Задний бампер демонтирован
Клеим малярный скотч, чтобы не повредить бампер. Можно и без скотча, но с ним надёжнее.С помощью специальной фрезы делаем отверстия в заднем бампере. Ширина между датчиками должна составлять 30-40 мм, об этом надо читать в инструкции к конкретной модели. При этом от центра багажника средние датчики должны располагаться на 230 мм вправо и влево.
Когда все сделано, начинаем проводить провода к датчику. В багажном отделении есть специальное отверстие для проводов, именно туда и заводим провода.
Заводим провод в салон через заглушку
Для большего удобства устанавливаем блок управления под боковой обшивкой, там, где расположен домкрат. Туда легко добраться и если нужно будет, легко демонтировать.
Блок управления рядом с домкратом. Плюсы: удобство демонтажа
Следующей операцией станет подключение блок. Вынимаем разъем проводов с заднего фонаря (если сюда подключена электрика фаркопа, то отключаем и её). Только тот, что отвечает за задний ход и массу. Сиреневый провод отвечает за включение фары заднего хода, именно к ней и подключаем провод включения парктроников. Черный (иногда черно-красный) отвечает за массу. Кидаем массу на «болт багажника».
Прокладываем провода вдоль багажного отсека от блока к дисплею. В салоне провод можно спрятать под накладку порога или ковровое покрытие.
Дисплей можно разместить слева от водителя или по центру панели на двухсторонний скотч, или на зеркало заднего вида.
Подключаем протянутые провода к дисплею.
Теперь осталось запитать непосредственно дисплей (этот пункт актуален только для без-проводного парктроника). Минусовый провод крепим к кузову, где есть оголенный металл. Под ковровым покрытием есть заглушка, под которой можно закрепить провод. А вот с плюсом придется повозиться. Под рулевой колонкой идет пучок проводов, в котором есть 4 коричневых провода. Один из них отвечает за задний ход, вот туда и нужно присоединить плюсовой провод.

Парктроник вперёд (опция)

С задними парктрониками покончено и можно переходить к передним. Этот процесс сложнее, но постараемся рассказать предельно понятно. Передние парктроники будут работать постоянно на АКПП, или только на первой скорости, в случае МКПП.

Аналогия с задними парктрониками полная. Врезаем в бампер и протягиваем провода. При этом блок расположим под бампером или капотом.
Для подключения, нам необходимо найти фиолетовый провод, который отвечает за первую скорость, и врезаться к нему. Для АКПП – этот провод, спаренный с функцией «Драйв», так что при стоянке датчики ничего показывать не будут.

Таким образом, парктроники готовы к использованию и осталось их только откалибровать.

Установка беспроводных парктроников сзади и спереди

В отличие от проводных парктроников, здесь ничего тянуть не нужно через весь салон. С помощью особой частоты блок связывается с дисплеем и показывает необходимую информацию. Технологический процесс монтажа ничем не отличается, кроме протяжки проводов, которая не нужна. Подключение электроцепей происходит аналогично.

Настройка чувствительности и системы

Некоторые могут настраивать с помощью дисплея и элементарной доски, для других необходимо делать программную корректировку.

Обязательно проверьте правильность работы датчиков парктроника

Если функция калибровки присутствует в дисплее, то следуя инструкциям, проводим корректировку параметров. Если такой нет, то стоит обратиться к специалистам по установке дополнительного электрооборудования, которые проведут полную смену параметров.

Полный видео-отчет об установке парктроника:

Надеюсь эта история будет полезна владельцам Дастера.

P.S. Примерно через 3 года после установки парктроника по непонятным причинам в блок управления попала вода и он вышел из строя. Аналогичный я не нашел, поэтому пришлось купить новый комплект (теперь уже проводной), но старые датчики я не стал менять, заменил только блок и монитор. Пока всё работает исправно.
