Инструкция по самостоятельной замене противотуманных фар
Для монтажа фар необходимо подготовить:
- декоративные рамки в бампер (слева и справа, номер детали FCR210211/FCR210212, производство компании Francecar);
- противотуманные огни (комплект от Francecar, номер набора FCR220029);
- жгут проводки (оригинал Renault, артикул 240704722R);
- реле управления 7700414484 или 0332207304 (если контроллер не установлен на заводе);
- ножевой предохранитель номиналом 15 А (если элемент не установлен заводом).
Для управления работой фар используется рычаг подрулевого переключателя (оригинал или аналог от Asam, код детали 32022). Вместо него может использоваться 2-позиционный тумблер или кнопка, вынесенные на панель приборов.
Клавиша берется от автомобилей азиатского производства или от продукции АвтоВАЗ. Допускается доработка штатного блока подрулевых переключателей, но при поломке или неудачной модернизации потребуется менять узел.
Подготовка места для установки
На начальном этапе необходимо:
- Соединить пластиковые рамки с корпусами фар.
- Подключить штекеры электропроводки.
- Установить на рассеиватели прозрачную пленку, предохраняющую пластик от повреждений камнями или мелким песком.
- Открыть капот и осмотреть левый лонжерон (на кроссоверах Рено Дастер используется унифицированная проводка, на которой предусмотрена коса для коммутации фар).
- Осмотреть блок реле в моторном отсеке, отвечающего за управление работой дополнительной светотехникой.

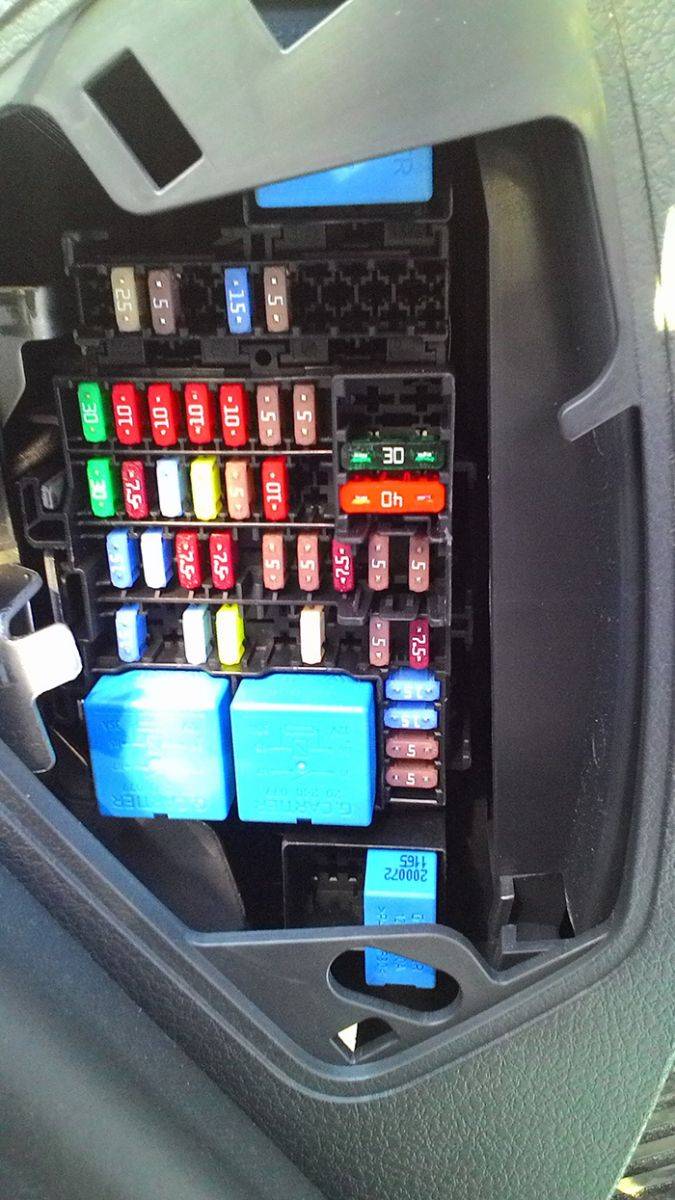

- Открыть блок предохранителей и реле, расположенный в приборной панели, а затем проверить наличие предохранителя цепи питания «противотуманок» (номинал 15 А, элемент находится в нижней левой части коробки).
Снятие бампера
Для снятия бампера на Duster потребуется выполнить действия:
- Отвернуть 4 винта с помощью ключа или отвертки с головкой Torx T30, расположенные на рамке радиаторов со стороны крышки моторного отсека.
- Выкрутить шурупы, расположенные на стыке бампера и подкрылка (по 2 шт. на каждую сторону, требуется головка типа Torx T20).
- Открутить 5 болтов, соединяющих бампер с защитой днища (расположены на нижней кромке декоративного пластикового элемента).
- Просунуть руку под кромку бампера (около стыка с крылом), а затем потянуть элемент на себя, одновременно раскачивая деталь вверх и вниз. Постепенно отсоединить 4 пластиковые защелки, удерживающие облицовку на кузове.
- Отстегнуть угол бампера на противоположной стороне кузова.
- Приподнять верхнюю кромку пластиковой облицовки, снимая ее с резиновых дистанционных упоров капота.
- Снять бампер с автомобиля и уложить элемент на предварительно постеленную мягкую основу (например, поролон или ткань).
Крепление ПТФ
Для крепления противотуманных огней необходимо прорезать отверстия круглой конфигурации в пластиковой облицовке. Для сверления каналов используется фреза с центральным упором, зажатая в патрон электрической дрели или шуруповерта.
Диаметр фрезы подбирается по размеру корпуса «противотуманок». Кромка отверстия обрабатывается напильником, позволяющим удалить мелкие неровности и заусенцы. Перед сверлением рекомендуется наметить центр отверстия, в который устанавливается сверло.
При креплении противотуманных огней необходимо учитывать положение механизма для регулировки положения. Вращающийся корректор располагается напротив отверстий, предусмотренных на бампере. Настройка фар осуществляется специальным ключом после подключения ламп и установки бампера обратно на машину.
Подключение «противотуманок»
Лампы «противотуманок» подключаются с помощью дополнительной косы проводов к штатным жгутам. Кнопка управления подсоединяется к реле и контрольному индикатору в комбинации приборов.
Положительный сигнал питания поступает от цепи, расположенной после замка зажигания. При отсутствии ключа в замке «противотуманки» не горят, обеспечивая защиту аккумулятора от разрядки. Если в кнопке имеется подсветка, то она подключается по параллельной схеме к штатным элементам, предусмотренным в панели приборов Renault Duster.
Какие лампы установлены в птф Дастера
Рекомендации по выбору фар
При подборе противотуманных фар учитывают следующие рекомендации:
- Пучок света от «противотуманок» должен иметь резкую верхнюю границу и не ослеплять водителей встречных транспортных средств.
- Пластиковые рассеиватели обеспечивают снижение веса, но повреждаются камнями и песком. Стеклянные элементы прочнее, но детали лопаются при попадании холодной воды на нагретую лампами поверхность.
- Стекла и корпуса противотуманных огней не должны создавать дополнительные аэродинамические шумы.
- Рекомендуется использовать фары с разборной конструкцией, позволяющей менять сгоревшие лампы без снятия бампера или частичного демонтажа пластиковых щитков.
- В конструкции противотуманок должны присутствовать регуляторы направления пучка света в вертикальной и горизонтальной плоскости.
Какие ПТФ установлены с завода на Renault Duster

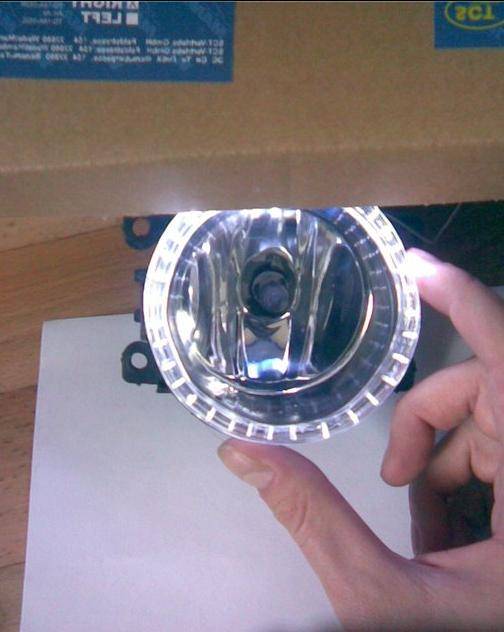

С завода на машину устанавливаются круглые фары с пластиковым стеклом, которое приклеено к корпусу. Кожух детали оборудован уплотнителями, предотвращающими попадание влаги во внутренние полости.
Светильники рассчитаны на использование однонитевых галогенных ламп, для управления режимами работы используется поворотный элемент на подрулевом переключателе. При отключенном зажигании питание на лампах отсутствует.
Нужен ли ксенон в «противотуманке»
Для установки ксеноновых газоразрядных ламп необходимо использование специальных рассеивателей и отражателей, стандартные противотуманные фары для Renault Duster не рассчитаны на подобные источники света.
Самостоятельная замена ламп в «противотуманках» на ксеноновые запрещена, поскольку не обеспечиваются требования стандартов. Световой поток получается рассеянным, повышенная температура ламп приводит к выгоранию пластиковых деталей фары. При остановке автомобиля сотрудниками ДПС на водителя налагается штраф (вплоть до лишения водительского удостоверения).

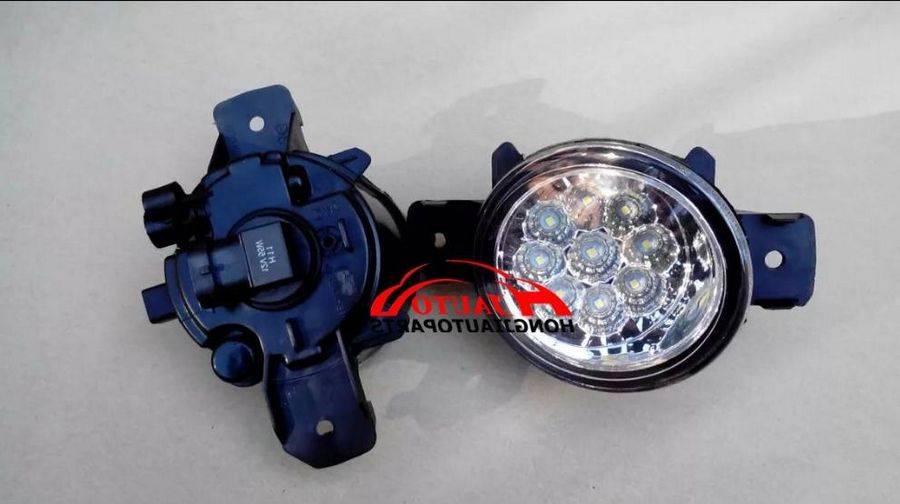

Стоит ли ставить светодиодные лампы
Использовать светодиодные лампы в фарах, рассчитанных на галогенные источники света, запрещается. При обнаружении нарушения сотрудники ДПС руководствуются требованиями раздела 3 ст. 12.5 КоАП, предусматривающей наказание в виде лишения прав на срок от полугода с одновременным снятием и конфискацией светодиодных ламп.
«Противотуманки» с Рено Сандеро
На машинах Рено Дастер, не оснащенных противотуманными фарами в заводских условиях, могут использоваться элементы от модели Сандеро. Детали ставятся в доработанную облицовку бампера, для удержания фар используются переходные рамки из пластика.
В конструкции проводки Duster предусмотрены штекеры для противотуманных фар, владельцу необходимо установить в салоне кнопку для управления дополнительным освещением.
Рекомендации по выбору и установке противотуманных фар
Противотуманки Дастера, ввиду их низкого расположения подвержены большому риску повреждения, поэтому к ним предъявляются особые требования. Они должны иметь герметичный, крепкий корпус и толстое стекло, и устанавливаются строго на штатные места.
Прежде всего необходимо знать: по ПДД, согласно ГОСТ8769-75, противотуманки устанавливаются в количестве не более 2-х, не далее 40 см. от бокового края передней проекции и не менее 25 см. от уровня дороги. Они должны включаться только при включенных габаритах. Противотуманки должны быть сертифицированы по Предписаниям 19 ЕЭКООН и иметь заводскую надпись с указанием страны сертификации, номера, литеры, категории и пр. свойств этих фар. Если нет кода страны и литеры В, значит это простые стекла, а не линзы противотуманок. Располагаться они должны ниже линии основной оптики (за исключением полноприводных автомобилей).
Рекомендации по выбору
Немецкая фирма Osram по праву считается одним из ведущих производителей противотуманок. Большинство автомобильных брендов выбирают ее высококачественные и надежные ПТФ. Однако такие фирмы как Philips, Hella, DLAA, Wesem и IPF, тоже довольно популярны у нас. Противотуманки для Дастер сейчас несложно купить в автомагазинах и на рынках. При наличии довольно широкого ассортимента и ценового диапазона, хочется заметить, экономить здесь не следует. Возможность нарваться на азиатскую низкокачественную поделку, которая подведет в самый неподходящий момент, довольно высока. Из этих же соображений лучше обойти стороной рынки и развалы.
Приобретая противотуманки необходимо учитывать:
- ПТФ должны генерировать луч достаточной ширины, имеющий резкую верхнюю границу (иначе они будут светить в гущу тумана, ухудшая обзор и слепить встречных водителей;
- стеклянные линзы для противотуманок лучше пластиковых, они лучше пропускают свет и гораздо прочнее, менее подвержены царапинам и не мутнеют со временем, как пластиковые;
- корпус наружных, открытых противотуманок должен обладать округлой, аэродинамической формой, во избежание дополнительных шумов и свистов при движении;
- лучше если противотуманки будут разборными — при перегоревшей лампочке или треснувшем стекле не надо будет менять фару в сборе;
- они обязательно должны иметь вертикальные и горизонтальные регулировки.
Применяемые лампы — обычно однонитевые, имеющие обозначение Н1, (лампы с обозначениями Н2, Н3, Н4 — это усовершенствованные Н1), встречаются маркировки Н11 и НВ4. Это галогенные лампы, обеспечивающие достаточный световой поток, имеющие невысокую стоимость и длительный срок службы.
Лучше если противотуманки на Рено Дастер будут жёлтые. Жёлтый светофильтр не пропускает синюю, наиболее рассеиваемую полосу спектра, отражающуюся и слепящую водителя при езде в ливень, снегопад, при задымленной дороге и в других условиях, когда отсутствует свободная, как при тумане, прослойка.
Монтаж ПТФ Рено Дастер
На люксовых моделях Renault Duster уже установлены противотуманки, но в среде владельцев есть мнение что они совершенно бесполезны. Максимум на что они годятся — ДХО. И хотя производитель предусмотрел возможность установки ПТФ на всем модельном ряде Дастер (за исключением экспресс), не все так просто. Далеко не все дилеры соглашаются установить их, самостоятельная же установка ПТФ нарушает гарантийные условия и обязательно создаст проблемы при прохождении ТО.
Если решение об установке принято, необходимы:
- приготовленные для установки ПТФ линзовые для Рено Дастер;
- инструмент для установки и подключения;
- набор кронштейнов и накладок;
- жгут.
Для начала необходимо вырезать отверстия диаметром 90 мм. в бампере Duster, в заглушках, предназначенных для установки ПТФ. Сделать это можно и ножом, но удобнее применив коронку, или специальный инструмент — балерину. Затем откручиваем 11 болтов крепления бампера в следующем порядке: боковые 4 шт. (по два с каждой стороны), потом 5 расположенных снизу и верхние 2. Закончив, слегка надавив отводим бампер назад и услышав щелчок снимаем. Для установки необходимо использовать набор зажимов, накладок и креплений Сандеро (Логановские не подойдут). После установки фар в подготовленные отверстия на бампере, сборка производится в обратном порядке.
Установка ПТФ своими руками
Рассмотрим пример установки ПТФ на Рено Логан фазы 2.
Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!
Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком
Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.
Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:
- Комплект ПТФ.
- Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
- Рамка для ПТФ (является вспомогательным инструментом).
- Жгут проводов.
- Маркер.
- Шуруповёрт или дрель.
- Напильник или шлифовальная бумага.
- Нож.
Так расположены провода жёлтого и синего цвета до переделки.
А так они расположены после.
Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.
Последовательность действий
- В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
- Откручиваем два болта крепления кожуха.
- Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
- Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.
Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.
В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.
Сборку производим в аналогичном порядку снятия.
Подключаем ПТФ
Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!
Фаза 2
Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.
Шаблон необходимо вырезать по накладке, соблюдая все размеры.
Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.
Фаза 1
Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!
- Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.
Благодаря шаблону, просверлить отверстия не составит труда
Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.
Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.
После того как фары установлены, подключить жгут проводов к фишке, не составит труда.
Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.
Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост
Мой муж очень рано выезжает на работу
Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами
Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.
Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.
Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.
А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо
к чему крепятся рамки?
На бампере есть пластиковые выступы
Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?
Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)
Установка и подключение электропроводки фаркопа своими руками, видео
Установка светодиодных ламп в ПТФ Рено Дастер / Renault Duster
Высокая сила светового потока светодиодных ламп XS LED H11 5000K обуславливается наличием современных чипов и корпуса из авиационного алюминия с активным охлаждением. Данные лампы не требуют доработок фар и отлично встают на место штатного галогена без каких-то проблем. Разумеется, диоды по сравнению с газовыми лампами служат намного дольше, срок службы таких ламп может достигать нескольких лет против нескольких месяцев у галогена.
Замена ламп в ПТФ Рено Дастер осуществляется через подкрылки – пока еще погода достаточно снежная мы просим наших клиентов посещать перед заездом в наш цех автомойку, особенно это касается работ по противотуманкам. По времени мы примерно справились за 30-40 минут , скидывать бампер или извлекать модуль ПТФ в данном случае не нужно.
В конце, как обычно, самое интересное – итоговая светотеневая граница, показывающая куда большую яркость и плотность, чем исходная с галогенными лампами. Белый свет также с точки зрения эстетики привлекателен, но главное тут, конечно, мощность светового потока противотуманных фар – на них вполне можно ездить до наступления темноты, не включая ближний свет, экономя тем самым заряд аккумулятора.
Рено Дастер создан для того, чтобы проезжать там, куда не рискнет податься большинство автомобилистов. В связи с этим часто возникает необходимость снять, заменить или осушить блок-фару этого автомобиля
О том, как это сделать самостоятельно и на что нужно обратить внимание при регулировке светового луча после установки, читайте дальше
Рекомендации по поиску противотуманных фар (ПТФ)
Для обеспечения надежной работы элементов противотуманной системы и корректной установки самих фар на Рено Дастер следует придерживаться основных советов:
- Отбор ПТФ по обозначению и цветовому спектру (оптимальным является желтый или цвет белого молока);
- Для подтверждения приобретенной продукции требуемого профиля необходимо затребовать у реализатора документ, свидетельствующий о том, что фара действительно относиться к категории противотуманных;
- На стеклянной части блока-фары обязан присутствовать маркер в виде литеры «В», а по коду и двум буквам можно узнать о стране-изготовителе.
установка ПТФ на
Черный «отправил» на массу на левой стороне рулевой под торпедой — штатное место, его видно в «дырку» от блока предохранителей.
Многих логановодов это не устраивает. Перед установкой заготовьте шаблон из картона как на фото ниже, с отверстиями для защелок.
Сборка прошла гораздо быстрее. После снятия всех деталей, нужно прорезать дырки под фары с помощью строительного ножа. Самое сложная и кропотливая работа приходится на противотуманные фары рено сандеро установка, поэтому рекомендуется резать материал небольшими, неширокими полосками — в процессе проклейки их будет гораздо легче протаскивать сквозь отверстия.
Заглушка, которую надо вытащить Как работает заглушка заклепка. Дальше снимаем из пазов защиту, поворачиваем её на единственно оставшейся заклепке и перед нами открывается свободный доступ к противотуманке.
Последовательность и условия правильного подключения ПТФ
Существует несколько способов подключения противотуманок на Дастер, и все они обеспечивают качественное функционирование ПТФ. Какой-то из этих методов можно использовать и при замене комплектных противотуманных фар Рено Дастер на более эффективные. Рассмотрим несколько наиболее часто используемых вариантов, для выбора подходящего.
1-й способ потребует замены подрулевого переключателя, так как в базовом подрулевике нет функции “ПТФ”.
Эта операция несложна:
- отодвигаем водительское сиденье назад до упора;
- длинной фигурной отвёрткой откручиваем 3 крепящих кожух рулевой колонки винта;
- отщелкиваем и снимаем переключатель.
Новый, с “ПТФ” ставим в обратном порядке. Среди владельцев встречаются мастера переделывающие подрулевик “на коленке”, но это довольно сложно.
2-й способ производится путем подсоединения передних ПТФ к задней противотуманной фаре. В этом случае они и ближний свет будут включаться одновременно.
3-й способ предусматривает подключение фар к габаритам. Это удобный вариант для езды в любое время суток.
4-й способ “колхозный”, но тем не менее один из наиболее удобных. В любом доступном месте устанавливается кнопка или тумблер, запитывается от плюса и с нее протягивается провод на ПТФ. Включать и выключать фары можно, когда угодно.
Выводы
Таким образом, установка ПТФ на Рено Дастер своими руками может быть выполнена даже без просмотра видео инструкций, а все действия занимают минимум времени. Простота монтажа и стандартный набор инструментов позволяют провести установку в любом гараже или даже во дворе. Для подключения также может быть использовано несколько методов, которые позволят выбрать любому водителю оптимальный.

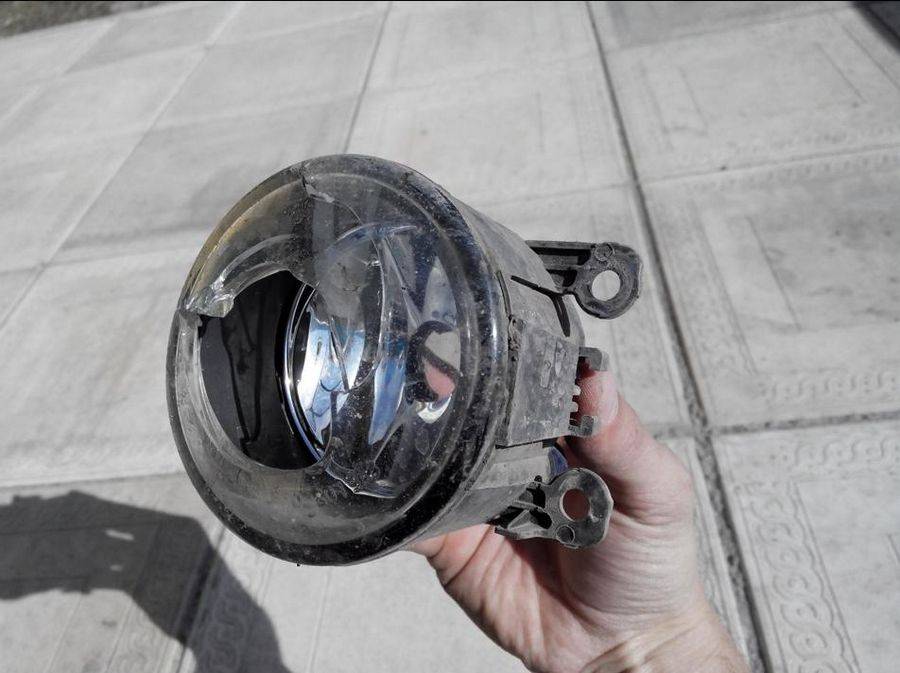

Замена противотуманной фары на Рено Дастере производится в случае повреждения стекла или отражателя летящими из-под колес камнями. Деталь является монолитной, отремонтировать узел путем замены разбитых элементов невозможно.
Конструкция переднего бампера унифицирована и позволяет установить противотуманные огни на машины в базовом оснащении, при этом необходима доработка электрической проводки.
