Сигнализация на Рено Логан

Точки подключения сигнализации Рено Логан.

Рекомендации:

При подключении концевиков на Рено Логан, обратите внимание на то, что багажник объединен с задними дверьми. В минимальной комплектации концевик установлен только на водительской двери, рекомендуем использовать оригинальные концевики (7700427640) либо их аналоги

• Автосигнализация StarLine A91 Dialog с функцией автозапуска

Starline A91 dialog — современная автомобильная сигнализация с диалоговым кодом радиоуправления «Быстрый диалог» и функцией автозапуска двигателя. «Быстрый диалог» — код управления с индивидуальными ключами шифрования исключает интеллектуальный электронный взлом

• Модуль обхода штатного иммобилайзера BP-03

время для установки — 4 часа

1. Снимаем облицовку рулевого вала Рено Логан. Для этого выкручиваем 2 самореза

2. Откручиваем 2 самореза и снимаем облицовку приборного щитка Renault Logan. Для снятия приборного щитка необходимо выкрутить 4 самореза

3. Снимаем декоративную защиту под торпедой Renault Logan. Ее крепление — 5 пистонов «елочка»

4. Откручиваем саморез и снимаем блок BCM

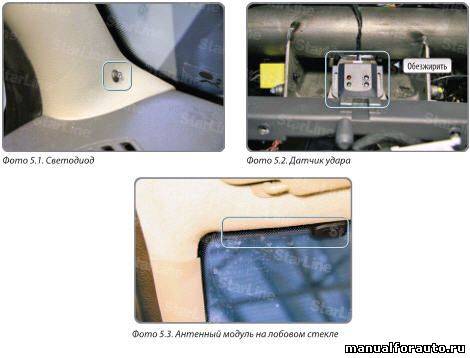

5. Устанавливаем светодиод на левую стойку лобового стекла Renault Logan, датчик удара на кронштейн поперечной балки, антенный модуль либо в верхний левый угол лобового стекла, либо за приборным щитком. Сервисную кнопку прячем в любое удобное место

6. Устанавливаем под капотом Renault Logan сирену, концевик (отрезать 3 деления) и датчик температуры

7. Провод под капот Renault Logan прокладываем через штатную резинку с водительской стороны

8. Блок сигнализации StarLine A91 крепим двумя хомутами к поперечной балке кузова за приборным щитком Renault Logan

9. Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания

10. Подключаем провод массы, тахометра и стояночного тормоза

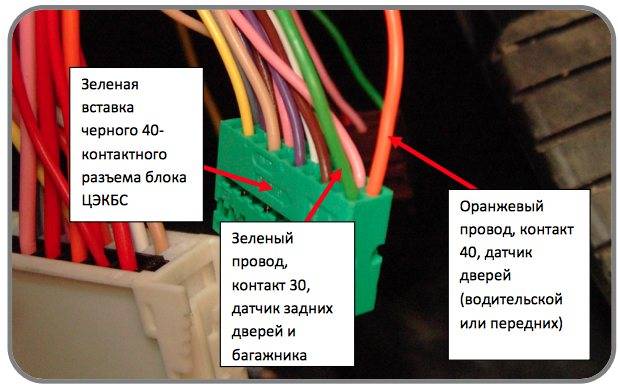

11. Особенностью Renault Logan является то, что концевик багажника объединен с концевиками задних дверей. Общий концевик присутствует в сером разъеме приборного щитка. Подключение осуществлять по схеме 1.

Подключение сигналки к ЦЗ

Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:

Блок кнопки управления ЦЗ

Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.

Снимаем центральную консоль самостоятельно

Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.

Скриншот официального руководства

Будем действовать согласно инструкции:

1. Надо демонтировать магнитолу (если есть);
2. Декоративную панель поддевают снизу и выводят её из зацепления;
3. Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.

Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.

Результат демонтажа пластиковой панели

Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.

Т-коннектор, толстые провода

По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.

ЦЗ и сигналка, схема подключения

Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.

Схема, сигналка и ЦЗ Логан

Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.

Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.

Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.

Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine

При подключении сирены не забываем прикрутить провод массы. Жгут всех проводов укладываем в специальную гофрированную защиту, присоединяем всё пластиковыми хомутами и заводит всё в салон автомобиля кстати в стандратной комплектации у Логана рено логан подключение сигнализации салонного фильтра через специальную резиновую заглушку со стороны водителя.

Если после того как провода проведены, виднеются просветы, рено логан подключение сигнализации обработать эти места силиконом. Главные точки отвечают за такие функции: Поверхность рулевого вала — служит местом установки датчика удара. Точки на главном переключателя света — ответственность за подачу сигналов. Точка в жгуте двери со стороны водителя — устанавливают концевик двери, регулирующий её открытие и закрытие.

Точки подключения сигнализации Рено Логан

Центральный замок и замок зажигания — подключение для работоспособности системы. Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и рено логан подключение сигнализации.

Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец. При этом выйдет дешевле и человек на будущее узнает, какие точки подключения сигнализации есть в его машине. Устал платить за штрафы? Выход есть!

https://carfrance.ru/kak-ustanovit-signalizaciyu-na-reno-logan-svoimi-rukami/ https://zamenarenault.ru/logan/obshhee-temy/signalizatsii-logan.html https://avtoplus33.ru/info/logan-tochki-podkljuchenija-signalizacii/ https://carfrance.ru/kak-ustanovit-signalizaciyu-na-reno-logan-svoimi-rukami/ https://nesthotel.ru/renault/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%81%D0%B8%D0%B3%D0%BD%D0%B0%D0%BB%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D0%B8-%D0%BD%D0%B0-renault-logan.html

Подключение сигнализации в Логане

Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания Подключаем провод массы, тахометра и стояночного тормоза Общий концевик присутствует в сером разъеме приборного щитка. Подключение осуществлять по схеме 1.

Когда к массе на 0,8 секунды подключается один из управляющих шнуров — замки закрываются; Если это же действие выполняется со вторым шнуром — происходит отпирание. Первый совет: Каждую кнопочку поддевают отвёрткой Разъём кнопки снабжён 5-ю контактами.

Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine

Ничего сложного тут нет, два контакта всегда соединены вместе: Помните, что выполнять любые работы, затрагивающие электрооборудование, можно только с отключенным аккумулятором. С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода.

То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае. Подключение сигналки к ЦЗ Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Как различить контакты, мы рассматривали в предыдущей главе.

Переходим к монтажу проводки. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным. Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту.

Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно. Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации.

Установка и подключение автосигнализации на Renault Logan 1 2006-2014

Главные точки отвечают за такие функции: Поверхность рулевого вала — служит местом установки датчика удара. Точки на главном переключателя света — ответственность за подачу сигналов. Точка в жгуте двери со стороны водителя — устанавливают концевик двери, регулирующий её открытие и закрытие.

Центральный замок и замок зажигания — подключение для работоспособности системы. Установка и подключение сигнализации к каждой точке займут достаточно времени.

Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.

Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец.

После установки и подключения необходимо произвести следующие настройки:

1. Установить функцию 3–8 в значение 2 (при управлении ЦЗ доп каналом №7 белый провод).
2. Устанавить функцию 1–17 в значение 2 (режим SLAVE, шаг №13 описания).

Также следует провоести обучение тахометрическому сигналу на холостом ходу.

Для этого необходимо:

1. Устанавливить режим «снято с охраны».
2. Включить зажигание и запустить двигатель автомобиля.
3. Нажать кнопку на корпусе светодиода на 2 сек. Аварийная сигнализация вспыхнет один раз. Отпустить кнопку.
4. Вновь нажать и удерживать 4 сек. кнопку на корпусе светодиода.Должен прозвучать один сигнал сирены и один раз замигает аварийная сигнализация, они подтвердят выполнение программирования тахометрического сигнала.

Если прозвучит три сигнала сирены и аварийная сигнализация вспыхнет три раза, то программирование выполнено неудачно.

Схема подключения системы к автомобилю Renault Logan 2014

Практикум начинающего автомеханика

Интересно, что с 2011-го комплектации Рено хоть и пережили немало изменений, но штатная проводка осталась «умеренно лояльной» к подключению неродных систем. Это существенно облегчает процесс тем автолюбителям, которые задались целью сделать все своими руками.

Помимо стандартного набора материалов (моток изоленты, 3–4 м гофрированных трубок сечением 10 мм, саморезы, хомуты) потребуется:

• Торцевой ключ на 10 мм.
• Отвёртки: крестовая и Т20.
• Паяльник мощностью 60 Вт.

Когда подготовка завершена, нужно определиться с дислокацией. Самый практичный вариант монтажа блока — под приборным щитком. Во-первых, там достаточно свободного пространства, во-вторых — минимальная влажность.

Чтобы установить сигнализацию в комфортных условиях, торпеду лучше снять (будет удобнее поставить требуемые элементы). Но, так как в Рено 4 точки крепления приборного щитка, сначала нужно аккуратно отсоединить их, а уж потом «устранить» защиту торпеды. Когда демонтаж завершён, остаётся несколько шагов.

• Завести блок сигнализации за щиток.
• Установить стяжку с поперечной балкой кузова (скрепить хомутами).
• Завести провод от блока под капот.
• Подключиться к проводке.

Сведения о штатной схеме

В автомобиле «Рено Логан» управление ЦЗ ведётся отрицательным импульсом. Это значит, что за торпедо находятся два провода, по которым осуществляется управление:

Когда к массе на 0,8 секунды подключается один из управляющих шнуров – замки закрываются;
Если это же действие выполняется со вторым шнуром – происходит отпирание.

Алгоритм, приведённый выше, в «Логане» реализован штатно.

Сразу заметим, что оба провода, которые нужны нам, подключены к блоку управляющей кнопки «4». Первый совет: демонтируйте этот блок.

Разъём кнопки снабжён 5-ю контактами. Ничего сложного тут нет, два контакта всегда соединены вместе:

Найдите, где расположены клеммы «2/3», и проверьте их тестером (индикатор покажет «короткое замыкание»). Будут нужны только крайние контакты, «1» и «5», и теперь вы уверенно сможете указать, где именно они находятся.

С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода. То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.

Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine

При подключении сирены не забываем прикрутить провод массы. Жгут всех проводов укладываем в специальную гофрированную защиту, присоединяем всё пластиковыми хомутами и заводит всё в салон автомобиля кстати в стандратной комплектации у Логана рено логан подключение сигнализации салонного фильтра через специальную резиновую заглушку со стороны водителя.

Если после того как провода проведены, виднеются просветы, рено логан подключение сигнализации обработать эти места силиконом. Главные точки отвечают за такие функции: Поверхность рулевого вала — служит местом установки датчика удара. Точки на главном переключателя света — ответственность за подачу сигналов. Точка в жгуте двери со стороны водителя — устанавливают концевик двери, регулирующий её открытие и закрытие.

Точки подключения сигнализации Рено Логан

Центральный замок и замок зажигания — подключение для работоспособности системы. Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и рено логан подключение сигнализации.

Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец. При этом выйдет дешевле и человек на будущее узнает, какие точки подключения сигнализации есть в его машине. Устал платить за штрафы? Выход есть!

Установочные карты

Скачать в формате PDF.

Статистика так упряма, что добралась и до сигнализаций на Логаны, наглядно демонстрируя разброс мнений в рядах владельцев Рено. 63% автолюбителей уверены: конфигурация с автозапуском — бесполезна, охранной функции (звуковые и световые сигналы) более чем достаточно.

Если от автозапуска отказаться, проблема «врезки» разрешится естественным образом и сигнализацию Логану можно будет установить при помощи коннекторов (альтернативные варианты: пайка и термоусадка).

С другой стороны, пренебречь автозапуском — нанести явный ущерб личному комфорту. Садиться в непрогретый автомобиль во время зимнего сезона — удовольствие сомнительное. Поэтому вопрос о том, какую сигнализацию выбрать, остаётся в области индивидуальных предпочтений

О техническом аспекте важно помнить одно: для системы с автозапуском понадобится модуль обхода иммобилизатора, для обычной «охранки» — нет

Установка сигнализации Рено Логан своими руками: точки, видео

Автомобиль Рено Логан, относится к такой категории машин, на которые установить сигнализацию не представит большого труда. Возможные трудности могут возникнуть лишь при наличии бедной заводской комплектации самого авто. Какую сигнализацию выбрать с автозапуском или без неё зависит только от самого потребителя в зависимости от личных предпочтений и бюджета покупки.

Установка сигнализации своими руками

О том, как установить автомобильную сигнализацию своими руками на примере Starline A91 Dialog с функцией автозапуска читайте ниже в нашей статье.

Сигнализация Starline A91 Dialog.

Необходимый инструмент:

• Сигнализация.
• Диод 1N4007.
• Электропривод замка дверей (при отсутствии).
• Ручной инструмент.
• Мультиметр.

Пошаговая установка

1. Самым первым шагом в установке сигнализации будет снятие облицовки с рулевого вала. Для этого выкручиваем два самореза.

Приложив усилие можно их легко открутить, а облицовку демонтировать.

После того как два фиксирующих самореза убраны, приступаем к облицовке приборного щитка. Открутить их не трудно, достаточно лишь выкрутить 4 фиксирующих самореза.

Откручиваем поочерёдно, сначала два с одной стороны и два с противоположной.

• Следующим шагом будет демонтаж декоративной накладки под торпедо, крепится она при помощи пяти пистонов.
• Когда накладка убрана открывается вид на ВСМ, откручиваем саморез и убираем его.
• Далее снимаем с фиксаторов левую стойку у лобового стекла, для установки сигнального светодиода.

  Кожух убирайте аккуратно, чтобы не повредить фиксаторы.

  Датчик удара должен быть плотно зафиксирован на месте.

Как подключить сигнализацию к центральному замку самим в Рено Логан — Авто сайт

Как всё это реализовать, вы должны решить .

Renault Megane рено .цз не всегда срабатывает

Вся сборка в обратном порядке!!! Достал флакончик с чистящим средством и почистил весь замок и в таком разобраном виде подключил к авто,завел и патом заглушил-тоже самое что и было,без никаках либо изминений.

Это значит, что за торпедо находятся два провода, по которым осуществляется управление: Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.

Подключение сигналки к ЦЗ Надеемся, вы уже выяснили, где именно находятся нужные нам кабели.

Логан активация центрального замка

На черном поле светилось небольшое желтое окно, на котором виднелись две строчки: ВРЕМЯ ПОИСКА: 15:09:33 ИСКОМЫЙ ШИФР: Сьюзан недоуменно смотрела на экран. Получалось, что ТРАНСТЕКСТ трудится над шифром больше пятнадцати часов.

Она хорошо знала, что процессор перебирает тридцать миллионов паролей в секунду — сто миллиардов в час. Если ТРАНСТЕКСТ до сих пор не дал ответа, значит, пароль насчитывает не менее десяти миллиардов знаков.

Полнейшее безумие.

iaarus.ru

подготовка места и описание процедуры +схема подключения » АвтоНоватор

Центральный замок принято относить к дополнительным опциям автомобилям, однако в настоящее время большинство каров оснащены им даже в базовой комплектации.

Подготовка места под установку центрального замка

Главное предназначение центрального замка – это автоматическое одновременное открывание и закрывание нескольких дверей в авто. Конструкционно он представляет собой механизм, соединяющий выключатели, датчики, провода. Замком можно управлять как ключом, так и брелоком сигнализации.

Неоценимую пользу от центрального замка можно получить в случае, когда вы возите детей на заднем сидении автомобиля. Все мы знаем, какими они порой бывают проказниками, представьте ситуацию, если они на ходу откроют дверь. Думаем, о последствиях говорить бессмысленно, поскольку они очевидны. Нередко водители сталкиваются с проделками воров, которые крадут ценные вещи с задних сидений авто, стоящих в пробке. Таким образом, центральный замок – это не просто полезная, а самая самая необходимейшая опция. Как уже было сказано, большинство автомобилей оборудовано им даже в базовой комплектации, однако есть львиная доля авто, где этой опции недостает, поэтому мы решили сегодня исправить эту ситуацию и установить центральный замок самостоятельно, к тому же при наличии необходимого инструмента, желания и времени это под силу каждому.

В самом начале работы нужно снять обшивку дверей, поэтому заранее не забудьте купить комплект пластмассовых защелок, с помощью которой она крепится, т. к. они являются одноразовыми, и в завершение процедуры вам придется их менять. Не лишним будет также отсоединить от аккумулятора клеммы, поскольку работа с электропроводкой требует соблюдения техники безопасности.

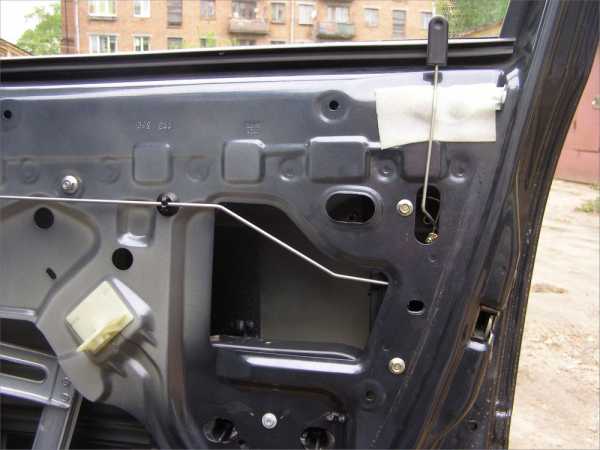

После того как обшивка и пылезащитная штора сняты, нужно подобрать место для установки механизма, с учетом расположения внутренностей стеклоподъемника и хода стекла. Не исключаем, что вам придется изготовить дополнительный кронштейн для крепления центрального замка.

Установка центрального замка

Ну вот, место для механизма замка выбрано, можно его крепить, для этого вам понадобятся саморезы. Для корректной работы после установки следует произвести сопряжение центрального замка с тягой замка, которая отвечает за опускание-поднятие кнопки запирания двери. Для наиболее точной подгонки, тягу не возбраняется выгибать. Теперь необходимо проверить ход сопряженных деталей, он должен быть легким и плавным.

Следующим этапом установки центрального замка является проводка — протяните необходимые провода через гофрированную трубу, находящуюся между дверью и стойкой кузова, которая защищает провода от перетирания. Следуя прилагаемой инструкции, подключите провода к блоку сигнализации.

Вот практически все и готово! Теперь вам необходимо проверить работоспособность как механической, так и электрической части установленного механизма, перед этим не забудьте подсоединить аккумулятор. Убедившись, что все исправно работает, следует в обратной указанной выше последовательности восстановить обшивку и наслаждаться полученным результатом.

Центральный замок сделает вашу водительскую жизнь проще, комфортнее и безопаснее. Однако, чтобы избежать неприятностей, следует знать, что некоторые подобные приблуды оснащаются дополнительными опциями, так, например, иногда минут через 10 замок самостоятельно закрывает все двери, это хорошо, если вы забыли закрыть машину, но плохо если помимо этого оставили в салоне ключи. Порой центральный замок закрывает двери, стоит лишь водителю запустить двигатель и нажать тормоз (это в большей мере присуще автомобилям с автоматической трансмиссией).

В любом случае, чего бы новенького вы не привносили в автомобиль, будь то установка сигнализации, монтирование парктроников или прочей приятной необходимости, помните о технике безопасности, это не только добавит комфорта, но и оградит от неприятностей.

carnovato.ru

Как установить сигнализацию на Логан

Когда осуществляется установка сигнализации на французский Renault Logan, монтировать необходимо датчик проникновения и датчик удара. Хорошо то, что Логан имеет современный модуль CAN, благодаря чему установка большого количества проводов через салон модели не требуется.

Устанавливается любая современная сигнализация начиная с блока. При этом надо помнить, что установить центральный блок следует в незаметном месте для других людей. Точки подключения сигнализации в таком месте как под центральной консолью, многим автовладельцам могут показаться удобными, но эти места знает каждый злоумышленник, и ему не составит труда, осуществить взлом системы.

Самое главное требование, когда вы подключаете блок, нужно скрыть точки подключения сигнализации, надежно их закрепить и проверить надежность. Аварийные кнопки всегда устанавливайте в незаметном и сухом месте. Чтобы их закрепить можно использовать саморезы, и лучше отказаться от использования двухстороннего скотча. Аварийная кнопка также должна быть неприметна для посторонних. Не забываем про скрытость элементов, когда прокладываются провода аварийной кнопки.

Установка сигнализации своими руками

Наряду с установкой блока сигнализирующего устройства Renault Logan, монтажу подлежат датчики удара, проникновения. Так как данная модель Рено обладает CAN модулем, установка множества проводов и их последующая проводка ее по всему салону не потребуется.

Ставить современную сигнализационную систему на Renault Logan необходимо начинать с самого блока. Подключение центрального блока должно производится в неприметном месте. Типичные места установки под центральной консолью, хоть и удобны с точки зрения подключения, однако отключить такую систему преступнику будет проще всего, так как данные места подключения известны практически всем злоумышленникам.

Главными требованиями при подключении блока является скрытность точек и их крепления, надежность. Места для подключения аварийных кнопок в Renault Logan необходимо выбирать в сухом неприметном месте (ниши задних сидений, полы и иные неприметные места). В качестве крепления желательно использовать саморезы, так как распространенные методы вроде двухстороннего скотча неэффективны, ввиду усыхания скотча, что может привести к механическим повреждениям блока и его выходу из строя и отключения. Также неприметное место в качестве точки для внедрения необходимо подобрать и для аварийной кнопки сигнализирующей системы. Точки крепления проводов аварийной кнопки отключения также прокладываются и выбираются с учетом элементов скрытности.

Подключение сигнализации в Логане

Для обхода штатного иммобилайзера надеваем рамку модуля обхода на замок зажигания Подключаем провод массы, тахометра и стояночного тормоза Общий концевик присутствует в сером разъеме приборного щитка. Подключение осуществлять по схеме 1.

Когда к массе на 0,8 секунды подключается один из управляющих шнуров — замки закрываются; Если это же действие выполняется со вторым шнуром — происходит отпирание. Первый совет: Каждую кнопочку поддевают отвёрткой Разъём кнопки снабжён 5-ю контактами.

Установка сигнализации Renault Logan, точки подключения Рено Логан — StarLine

Ничего сложного тут нет, два контакта всегда соединены вместе: Помните, что выполнять любые работы, затрагивающие электрооборудование, можно только с отключенным аккумулятором. С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода.

То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае. Подключение сигналки к ЦЗ Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Как различить контакты, мы рассматривали в предыдущей главе.

Переходим к монтажу проводки. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным. Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту.

Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно. Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации.

Установка и подключение автосигнализации на Renault Logan 1 2006-2014

Главные точки отвечают за такие функции: Поверхность рулевого вала — служит местом установки датчика удара. Точки на главном переключателя света — ответственность за подачу сигналов. Точка в жгуте двери со стороны водителя — устанавливают концевик двери, регулирующий её открытие и закрытие.

Центральный замок и замок зажигания — подключение для работоспособности системы. Установка и подключение сигнализации к каждой точке займут достаточно времени.

Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.

Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец.

После установки и подключения необходимо произвести следующие настройки:

1. Установить функцию 3–8 в значение 2 (при управлении ЦЗ доп каналом №7 белый провод).
2. Устанавить функцию 1–17 в значение 2 (режим SLAVE, шаг №13 описания).

Также следует провоести обучение тахометрическому сигналу на холостом ходу.

Для этого необходимо:

1. Устанавливить режим «снято с охраны».
2. Включить зажигание и запустить двигатель автомобиля.
3. Нажать кнопку на корпусе светодиода на 2 сек. Аварийная сигнализация вспыхнет один раз. Отпустить кнопку.
4. Вновь нажать и удерживать 4 сек. кнопку на корпусе светодиода.Должен прозвучать один сигнал сирены и один раз замигает аварийная сигнализация, они подтвердят выполнение программирования тахометрического сигнала.

Если прозвучит три сигнала сирены и аварийная сигнализация вспыхнет три раза, то программирование выполнено неудачно.

Схема подключения системы к автомобилю Renault Logan 2014
