Устройство подвески Лада Ларгус ФЛ: схема, передняя, задняя

Основные функциональные аспекты подвески Лада Ларгус

Обеспечение комфортной езды. Оно стало возможным благодаря слаженному взаимодействию компонентов подвески и умелой настройке поведения автомобиля на дороге.
Управляемость. Этот критерий проявляется в высокой степени адекватности реакций подвески при воздействии водителя на рулевой механизм. При этом сохранение уровня управляемости должно обеспечиваться во время увеличения скоростного режима движения.
Безопасность. Подвеска обладает внушительным количеством вращающихся компонентов, поэтому от их качественного показателя зависит уровень общей безопасности водителя и его спутников.

Неисправности переднего и заднего узла

Лада Ларгус считается одним из самых популярных отечественных автомобилей. Первое из его главных преимуществ – это «неубиваемая» подвеска. Но несмотря на высокую надёжность и долговечность, система рано или поздно будет нуждаться в обслуживании и ремонте. Благодаря этому удастся продлить ресурс подвески и не допустить выход из строя других элементов. Избежать неприятных последствий и дорогостоящего ремонта можно, правильно и вовремя выявив неисправности.

Признаки неполадок с подрамником на Ларгусе

В случае с этим элементом надо понимать, что он служит основой передней подвески. И выявлять его неисправности своевременно – значит избежать более серьезных проблем, вплоть до замены вышедшего из строя узла. На подрамник крепятся не только рычаги подвески, но и подушки выхлопной системы, а также задняя часть силовой установки.

Износ или повреждение подрамника подвески легко определить самостоятельно по некоторым характерным признакам. Например, главный показатель – это люфт в местах креплений навесных деталей. Кроме того, о неисправности будет говорить стук спереди (стук вообще является характерным признаком неполадок в подвеске).

Признаки неисправностей амортизационных стоек

Эти детали предназначены для выравнивания автомобиля при движении. А также для обеспечения плавности хода подвески при наезде на различные препятствия и неровности. Амортизаторы и пружины не позволяют кузову раскачиваться сильно, а также обеспечивают клиренс автомобиля.

Неисправности амортизаторов и пружин легко распознать по следующим симптомам:

подтёки масла;
сильное раскачивание кузова при наезде на препятствия;
вибрация, скрипы и стук при движении;
управляемость снижается;
сильные толчки и удары (пробой подвески) при попадании даже в небольшие ямы.

Технология замены шаровых опор на «Лада Ларгус»

Ребят, подскажите, как на ларгусе поменять шаровые, а то в нашей местности дороги не очень хорошие, и после 50 тысяч что то они застучали походу…

Наиболее распространенная причина выхода из строя шаровой опоры – ее естественный износ, зачастую связанный с повреждением пыльника (защитного резинового чехла). Грязь, пыль, а точнее, содержащиеся в них абразивные частицы проникают внутрь детали и ускоряют ее поломку. Определить, что опору пора менять несложно:

появляется скрип в районе расположения запчасти;
колесо поворачивается с трудом;
при прямолинейном движении возможен самопроизвольный уход в сторону;
если вывесить переднее колесо, обнаруживается люфт по отношению к вертикальной плоскости.

Если все вышеперечисленные симптомы совпадают, шаровую опору на «Ларгусе» необходимо заменить. В противном случае возможно выскакивание пальца из гнезда и складывание колеса: на скорости это приводит к непредсказуемым последствиям.

Как выбрать деталь

На рынке вы найдете довольно много производителей, предлагающих данную запчасть. Однако наиболее надежными из них считаются:

Monroe;
Meyle;
Ruville;
Tork avto.

Качество продукции вышеперечисленных компаний примерно одинаковое, но разница в стоимости доходит до 40%. Выбор зависит исключительно от покупателя.

Как сменить шаровую опору на «Лада Ларгус»

Машину нужно установить на смотровую яму или воспользоваться автоподъемником. Если у вас первый вариант, поддомкратьте машину и поставьте страховочные упоры. Далее снимите колесо, отверните гайку, крепящую нижний рычаг к подрамнику. Следующие этапы:

отверните болт, фиксирующий палец шаровой опоры;
возьмите зубило или мощную плоскую отвертку и расклиньте плоскости кулака;
опустите вниз рычаг с опорой;
фиксирующие метизы будут ослаблены: его можно снять.

Дальнейший этап подразумевает выпрессовку детали из рычага. Чтобы это сделать, сначала придется удалить стопорное кольцо. Саму выпрессовку предпочтительнее делать на профессиональном оборудовании (прессе), но если его нет, воспользуйтесь молотком и подходящей по размерам оправкой. Здесь главное – не торопиться и соблюдать аккуратность. Вместо молотка лучше использовать небольшую кувалду: удары должны быть редкие, но сильные.

Освободите рычаг от загрязнений и запрессуйте в него новую опору, пока не появится канавка под стопорное кольцо. Его установите на место и смажьте (ЛИТОЛ 24 подойдет) место, где палец входит в корпус детали. Далее натяните пыльник (только новый!). Дальнейшие действия по установке шаровой опоры аналогичны вышеописанным, но производятся в обратном порядке.

Способы увеличения клиренса Ларгуса

Отечественный универсал пользуется большой популярностью из-за неприхотливости и надёжности. Один из немаловажных показателей является солидный дорожный просвет. На этих автомобилях перевозка грузов – обычное явление. А это неизбежно приводит к повышению нагрузки на подвеску, а именно на амортизационные стойки, которые из-за веса проседают, в результате чего клиренс уменьшается.

Нельзя забывать и качество российских дорог. По ямам и ухабам передвигаться без ущерба для подвески порой невозможно. В любом случае величина дорожного просвета в этом плане имеет решающее значение. Из-за этих факторов многие владельцы Ларгуса пытаются своими руками увеличить дорожный просвет. На сегодня существует несколько способов выполнить это недорого и быстро.

Увеличение клиренса своими руками

Для того чтобы сделать дорожный просвет больше (лифт подвески), автовладельцы используют несколько основных приёмов:

установка колёсных дисков или шин большего радиуса;
монтаж специальных проставок под амортизационные стойки;
замена пружин на более жёсткие, а также установка удлиненных амортизаторов.

Некоторые применяют для этих целей пневмоподвеску. С точки зрения рационализма (а Ларгус в основном используют люди, предпочитающие практичность универсала) это неоправданно. Во-первых, оборудование дорогое, а во-вторых, установить пневмоподвеску своими руками сможет далеко не каждый автовладелец. Плюс ко всему компрессор и ресивер будут занимать полезное пространство в багажнике, что опять же непрактично.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

Стандартный набор ключей, шестигранников, головок с воротками и штангами;
Домкрат;
Съемник рулевых наконечников;
Стяжки для пружин;
Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
Откручиваем крепление шаровой опоры рычага к стойке;
При помощи съемника выпрессовываем наконечник рулевой тяги;
Полностью выкручиваем гайку крепления привода к ступице;
Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
Ставим новую опору и накручиваем до упора гайку крепления штока;
Снимаем стяжки, постоянно контролируя положение концов пружины;
Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы. Также читайте про другие причины вибрации автомобиля

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

Источник

Восстановление элементов подвески Лады Ларгуса

Ремонтные работы в основном связаны со снятием и заменой изношенных деталей. Для их проведения обязательно потребуется следующий набор инструментов:

домкрат (если нет подъемника);
комплект торцевых головок и гаечных ключей;
отвёртки;
молоток, монтажная лопатка и др.

Ремонт подвески сзади и спереди отличается незначительно. К тому же конструктивно передняя подвеска сложнее. Поэтому большая часть работ по смене вышедших из строя деталей рассматривается спереди.

Замена стабилизатора поперечной устойчивости

Элементы в процессе износа трескаются, рвутся, изнашиваются, из-за чего появляется люфт в местах соединений. Поэтому в случае со стойками стабилизатора подвески Ларгуса требуется поменять изношенные резиннометаллические детали. Замена стабилизатора Лада Ларгус выглядит следующим образом.

Вывесить переднюю часть автомобиля (или воспользоваться подъемником).
Открутить крепление стабилизатора к рычагам (предварительно стоит очистить винт от загрязнений для возможности воспользоваться накидным ключом).
Во время откручивания крепления (гайки) ключом следует удерживать винт, не допуская проворачивания.
Снять нижнюю резиновую втулку.
Вытащить винт вместе со втулкой и расположенной ниже пластиковой шайбой.

Аналогичным образом снимаются крепёжные детали стабилизатора и рычага подвески. Новые детали устанавливаются в порядке, обратном снятию. При затяжке креплений не нужно перетягивать. Для замены подушек штанги необходимо открутить болт крепления скобы и подрамника с помощью накидного ключа. Далее следует демонтировать подушку и установить на её место новую деталь в обратном порядке. Аналогичным образом меняется подушка штанги подвески с другой стороны.

Замена рычагов

На автомобилях Лада Ларгус не так часто необходимо их поменять. Обычно это делается во время смены шаровых опор или сайлентблоков. Для работы нужно также вывешивать всю переднюю часть – при поднятии только одной стороны снять рычаг не даст стабилизатор.

Для снятия потребуется открутить крепление штанги к рычагу и убрать защитный щиток мотора. Далее откручивается болт крепления шаровой опоры и кулака поворотов. Этот болт нужно вытащить, если не получается выбить молотком. Отвёрткой с плоским концом или монтажной лопаткой разжать соединение наконечника шаровой и поворотного кулака.

Другие причины стука со стороны подвески

Выше были описаны самые распространённые причины аномальных звуков со стороны ходовой части. Однако встречаются также непредсказуемые неисправности, которые порой бывает трудно выявить даже опытным специалистам. Впрочем, они являются скорее исключениями и указывают на необходимость комплексного ремонта авто. Возможны следующие казусы:

выход из строя одного либо двух и более креплений двигателя — это приводит к его раскачиванию и стуку о соседние автомобильные узлы;
неудовлетворительная сварка частей кузова, разъединение части швов под автомобильным капотом;
изгиб полуосей, которые передают вращение на автомобильные колёса;
попадание под капот посторонних предметов, которые препятствуют нормальной работе машины;
выход из строя генератора, что сопровождается регулярным постукиванием, в т. ч. во время стояния при включенном двигателе — в этом отличие неисправности такого рода от неисправностей подвески.

Желательно в таких случаях обратиться к специалистам для профессиональной диагностики и лишь после этого отправиться в магазин, чтобы купить запчасти.

Установка колёс большего радиуса

Задняя подвеска

Это полузависимая конструкция с продольными рычагами, упруго соединенными поперечной балкой и штангой стабилизатора. Амортизаторы и пружины установлены отдельно.

Разнесение точек крепления пружин и амортизаторов к кузову позволило увеличить поперечные габариты багажника и обеспечить улучшенный комфорт. Толчки от дороги более равномерно распределяются по кузову. Такая конструкция упрощает обслуживание и замену деталей подвески.

Конструкция пружин подвески и характеристики демпфирования амортизаторов обеспечивает Ларгусу хорошую плавность хода. Хотя в версии Кросс подвеска все-таки работает несколько жестче, чем в обычной версии исполнения.

Вся балка у Ларгуса висит на двух сайлентблоках и амортизаторах, связанных с кузовом.

Сайлентблоки запрессованы в рычаги балки. При замене их приходится выпрессовывать и выбивать. Изношенный сайлентблок приводит к тому, что машина по дороге начинает гулять, ведет себя нестабильно, приходится подруливать. Выявить дефектный сайлентблок можно следующим образом.

Если смотреть на него снизу, то мы не должны видеть вылезшую втулку, она не должна отслаиваться от эластичного элемента. Задние пружины ничем не закреплены, они просто вставляются в посадочные места.

Задние амортизаторы, сайлентблоки и пыльники служат более 200 тысяч км пробега. Задние тормоза у Лады Ларгус барабанного типа, дисковые не предусмотрены ни в одной из комплектаций. Хотя, по моему мнению, в данном случае барабанных тормозов автомобилю вполне хватает. Со своими функциями они справляются отлично.

В соответствии с той платформой, на которой построен Ларгус, задний барабан конструктивно объединен со ступичным подшипником. При выходе из строя подшипника он будет меняться в сборе с барабаном. Цена за данную деталь «кусается». Барабан в сборе с подшипником будет стоить больше 10 тысяч рублей. Но на любое действие есть противодействие. При необходимости можно перепрессовать подшипник отдельно от барабана. Главное, не расколоть корпус.

Задние тормоза у Ларгуса служат долго, в среднем колодки и барабаны выхаживают до 130 тысяч км.

Подрамник

Комплект поставки

Комплект пневматической подвески разработан специально для автомобиля и включает в себя два пневмоэлемента, кронштейны для крепления к раме и мосту, крепеж, фурнитуру для накачки от внешнего компрессора, инструкцию по установки своими руками.

В комплект входит:

Американские Пневмоэлементы (пневморессоры) сильфонного типа, которые оптимально подобраны по размерам для данного автомобиля. Не требуют никакого обслуживание за счет надежной резинно кордовой конструкции и служит более 400 тыс по пробегу автомобиля в любых дорожных условиях
элементы крепления собственного заводского производства из 6мм Российской стали, разработанные специально под данный автомобиль. Данные кронштейны надежны, просты в установке и прослужат большой срок. Кронштейны покрыты порошковой окраской, что защищает их от ржавчины весь срок эксплуатации
набор Российских болтов, шайб, гаек для сборки комплекта
воздушные фитинги и пневмомагистраль фирмы Camozzi, в комплекте идет 7 метров пневмошланга что позволяет вывести ниппель подкачки в любую часть автомобиля
ниппель для спуска и подкачки любым внешним компрессором AirLift
инструкция по установке
все оборудование прошло тестирование в различных условиях, что дает нам уверенность в надежности данного комплекта пневмоподвески. Комплект поставляется в полностью разборном виде с пошаговой инструкции по установке. В отличие от конкурентов мы не скрываем то, из чего собраны комплекты и даем возможность клиенту самостоятельно при установке ознакомиться со всем крепежом убедиться в его надежности с простотой установки.

Увеличение дорожного просвета

Некоторые автолюбители, особенно кто, любит тюнинг, наоборот стараются уменьшить клиренс, но те, кто пользуется автомобилем повседневно, наоборот, все чаще стараются увеличить посадку автомобиля.

Для увеличения дорожного просвета на Ларгусе необходимо сделать несколько доработок, которые могут быть совместными или применяться раздельно:

Замена колес на больше радиус.
Установка подставок под стойки.
Замена деталей на длиннее и усиленные.

Все эти вопросы необходимо рассмотреть более детально.

Замена резины и дисков

Замена радиуса колеса может повлиять на увеличение дорожного просвета. Но в каждом плюсе есть минусы.

Так, увеличение радиуса колеса может привести к ухудшению и неточности показанию приборов скорости, а также к выходу со строя датчиков скорости и АБС.

Проставки под стойки

Самым оптимальным вариантом становится установки подставки под амортизаторные стойки Лада Ларгус. Они продаются отдельно и большинство универсальные. Устанавливаются между кузовом и пружиной, надеваясь на шток амортизатора.

Минусов этот способ не имеет и считается оптимальным для увеличения клиренса автомобиля.

Замена запасных частей

Еще одним способом увеличить клиренс Ларгус считается установка завышенных амортизационных стоек, которые производит фирма «Оптимал». Они длиннее на 2 см, чем увеличивают дорожный просвет. Эта доработка также не имеет последствий, поэтому ее смело можно применять на автомобиле. Единственным минусом, можно назвать цену детали, которая в два раза выше оригинальной запчасти.

Замена шаровой опоры на Lada Largus

Рекомендуется осуществлять замену шаровой опоры Лада Ларгус лишь у компетентных и грамотных специалистов сервисного центра, которые знают особенности выбора такой запчасти. Следует выполнять замену запчасти на оригинальную деталь. Только в этом случае можно быть уверенным в качестве данного изделия.

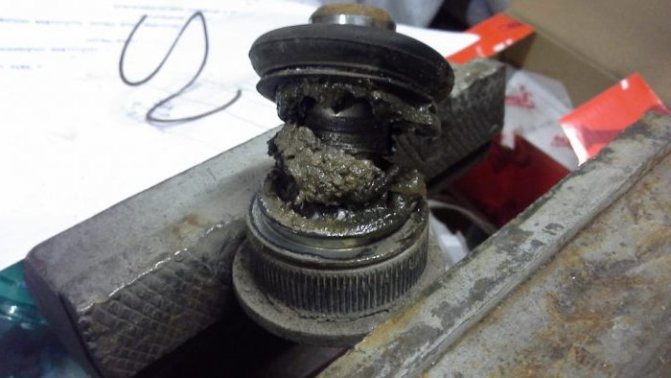

Так выглядит шаровая опора, которая подлежит замене

Основные причины выхода из строя шаровых опор

Замена шаровой опоры Лада Ларгус необходима в связи с низкокачественным дорожным покрытием и жестким режимом эксплуатации автомобиля. Поскольку такие критерии являются основополагающими, опытные эксперты рекомендуют проводить диагностику транспортного средства с определенной периодичностью. Это позволит минимизировать риски выхода из строя данной детали. Опытные эксперты сервисных центров выявили несколько основополагающих причин, в связи с которыми деталь выходит из строя:

естественный износ;
недостаточное количество смазки;
посторонние предметы, такие как пыль, грязь и вода, которые попадают в систему и способствуют развитию различных видов коррозии.

Разумеется, все это существенно ухудшает эксплуатационные особенности автомобиля. Дабы минимизировать риск возникновения неисправностей, рекомендуется проводить диагностику шаровой опоры у грамотных и компетентных специалистов, которые могут не только распознать будущую неисправность, но и диагностировать иные причины.

Пошаговая инструкция

Несмотря на то, что многие эксперты рекомендуют осуществлять замену шаровой опоры Лада Ларгус непосредственно при помощи профессионалов, все же владельцы транспортных средств стремятся к самостоятельному осуществлению ремонта. Профессиональными автослесарями были созданы последовательные шаги, которые помогут владельцу транспортного средства Ларгус самостоятельно осуществить замену шаровой опоры.

изначально, необходимо установить автомобиль на яму или эстакаду, что позволяет владельцу в полной мере собственными глазами увидеть ту или иную неисправность;
осуществить снятие колеса;
ослабить болты, которые удерживают рычаг на подрамнике;
отсоединить крепеж пальца;
высвободить палец опоры при помощи разведения щек кронштейна.
опускаем рычаг вниз совместно с опорой;
откручиваем рычаг, который идет к подрамнику, извлекая шаровую опору;
осуществляем выпрессовку деталей.
демонтируем стопорное кольцо.
подготавливаем новую деталь;
очищаем специализированное углубление от грязи и пыли;
применяем шарнирную смазку;
одеваем пыльник и фиксируем при помощи кольца;
монтируем рычаг, а крепеж оставляем свободным;
осуществляется монтаж ранее демонтированных комплектующих;
затягиваем крепежные компоненты и загружаем подвеску.

Качественные детали обязательно имеют серийный номер С первого взгляда кажется, что осуществить такие действия достаточно просто. Однако на самом деле необходимо применять немалое количество разнообразных инструментов и специализированное оснащение. Только таким образом можно осуществить замену шаровой опоры Лада Ларгус на самом высоком уровне. Качественная работа позволит в дальнейшем еще длительный срок эксплуатировать автомобиль без каких-либо нареканий.

Именно поэтому профессионалы рекомендуют обращаться в сервисный центр, где у специалистов под рукой всегда имеется все необходимое оснащение самого высокого качества.

Конструкция задней подвески

Как проверить опорный подшипник

Далее рассмотрим вопрос о том, как определить неисправность опорного подшипника своими руками по характерному признаку. Сделать это достаточно просто. Чтобы распознать как стучать опорные подшипники, существует три метода проверки “опорника” в домашних условиях:

Необходимо снять защитные колпаки и прижать верхний элемент штока передней стойки пальцами. После этого раскачать машину из стороны в сторону за крыло (сначала в продольном, а затем в поперечном направлении). Если подшипник неисправен — вы услышите знакомый стук, который слышали при движении машины по неровной дороге. При этом кузов машины будет раскачиваться, а стойка либо стоять на месте, либо двигаться с меньшей амплитудой.
Положите руку на виток передней амортизационной пружины и попросите кого-нибудь сесть за руль и покрутить руль из стороны в сторону. Если подшипник изношен — вы услышите металлический стук и ощутите рукой отдачу.
Можно ориентироваться на звук. Проедьтесь на машине по неровной дороге, в том числе по “лежачим полицейским”. При значительной нагрузке на систему подвески (резкие повороты, в том числе на большой скорости, переезд кочек и ям, резкой торможение) из передних колесных арок будет слышен металлический стук опорных подшипников. Вы также ощутите, что управляемость машины ухудшилась.

Проверка “опорников” на ВАЗах

Как стучат опорные подшипники

Для продления строка службы данного подшипника очень часто, если это позволяет конструкция, автомастера промывают и меняют смазку. В случае, если деталь частично или полностью вышла из строя, то ремонт опорного подшипника не производят, а делают его замену. В связи с этим возникает логичный вопрос — какие опорные подшипники лучше приобрести и поставить?

Ремонт опорного подшипника Ford Mondeo

Подробная фото-инструкция по самостоятельном восстановлении работоспособности опорного подшипника Форд Мондео. Ремонт опорного подшипника стойки амортизатора Ford Mondeo своими руками Подробнее

Амортизатор (амортизаторы автомобиля)

Амортизатор обеспечивает безопасность и комфорт при движении поглощая удары, толчки, колебания подвижных элементов подвески

Поэтому важно своевременно устранять проблемы амортизаторов, — правильно обслуживать и своевременно менять. Подробнее. Проверка амортизаторов автомобиля

Проверка амортизаторов автомобиля

В этом видео показываются последствия неисправных амортизаторов, а также описываются популярные способы проверки: покачивание, поведение на дороге, на что смотреть при визуальной диагностике Подробнее

Устройство передней подвески Лада Ларгус

Итак, передняя подвеска у Лады Ларгус имеет аналогичное строение с фургоном Renault Logan MPV, так как вся машина была сделана полностью на ее базе. По сути подвеска спереди независимая типа Мак-Ферсон и строится вокруг полноценного подрамника, чего ранее не делали на Ладе. Амортизаторы — обычные телескопические газомасляные, пружины — цилиндрические винтовые.

Снизу находятся правый и левый рычаги на двух сайлентблоках и шаровой, а также стабилизатор поперечной устойчивости.

Сам подрамник крепится к лонжероном моторного отсека и силовым узлам моторного щита с помощью болтов.

По сути устройство передней подвески на Лада Ларгус максимально простое, но максимально надежное и эффективное, что делает обслуживание данного узла недорогим и быстрым.

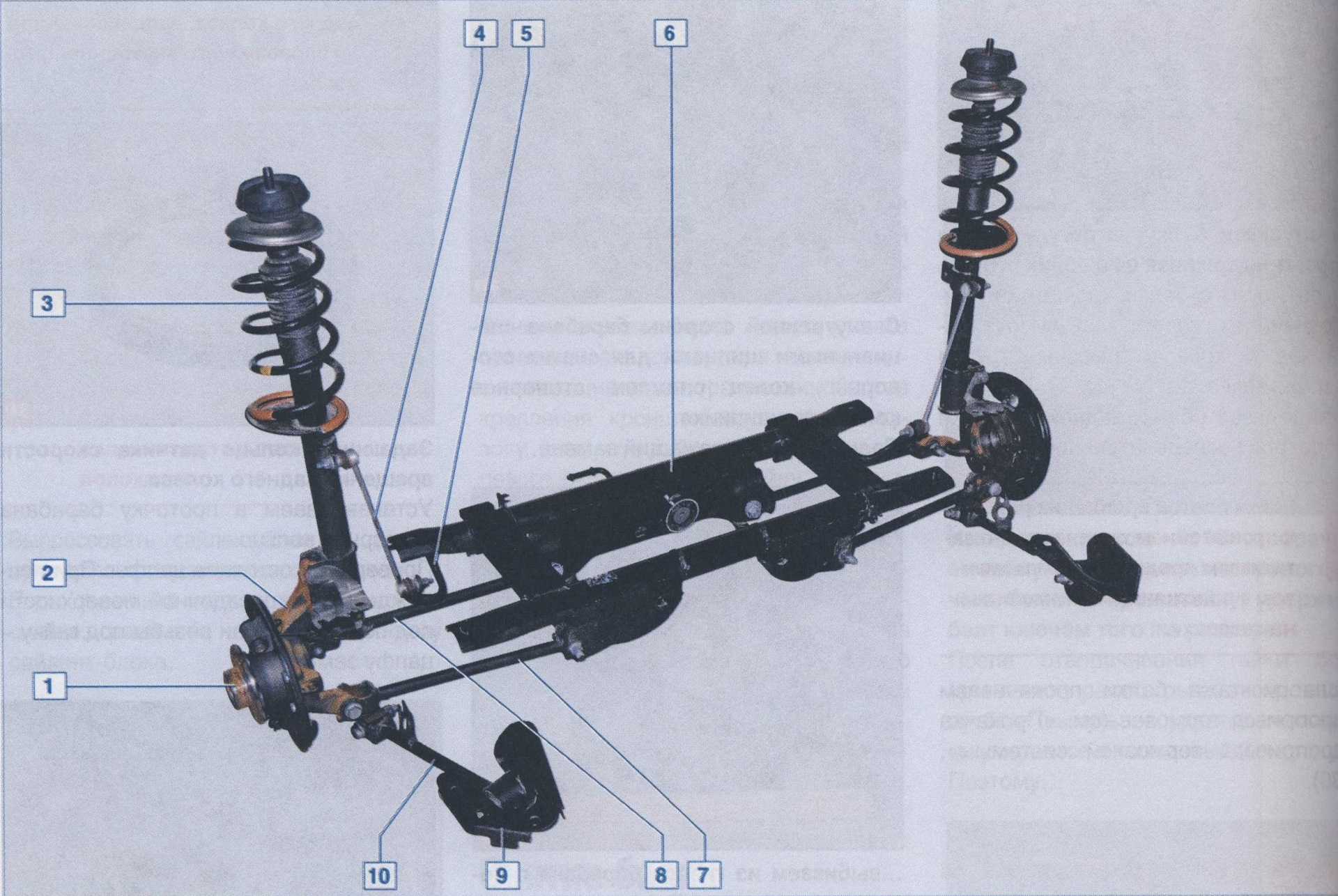

Снизу на схеме Вы можете посмотреть, как устроена передняя подвеска на Вашем Лада Ларгус.

Особенности эксплуатации

Исходя из своего непосредственного назначения, эта деталь подвески эксплуатируется в достаточно жёстком режиме. Ведь основная нагрузка кузова и всех его узлов идёт на незначительную поверхность шара. Если же добавить к этому вес пассажиров и возможных грузов, некачественное дорожное покрытие, то она многократно возрастает, что провоцирует износ шаровых опор и выход из строя всей подвески.

Важнейшим нюансом эксплуатации считается то, что их характеристики практически нереально проверить после монтажа на транспортное средство. Это связно с тем, что очень часто детали просто ломаются в месте стыка суставного соединения, то есть там, где они соприкасаются с рычагом. К тому же если шаровая не подходит на Ларгус, то однозначного доверия мастера она, естественно, не добьётся — её попросту невозможно проверить.

Как показывает практика, предугадать момент выхода из строя вышеупомянутых опор невозможно даже для высококвалифицированного мастера

Во время диагностики он может просто обратить внимание на детали, которые несут в себе потенциальную угрозу для безопасности

Причины поломки

Среди основных причин нарушения работы шаровой опоры выделяется износ касающихся друг друга поверхностей, увеличивающий промежуток между корпусом и пальцем. В результате этого последняя деталь начинает не только вращаться, но и практически выпадать.

Если этот уровень износа слишком сильный и вся нагрузка в Ларгусе на две шаровые распределяется неравномерно, то это приводит к выдёргиванию пальцев из корпусов. Следствие этого — невозможность опорой сдерживать колеса и, соответственно, падение автомобиля на асфальт.

Кроме того, естественный износ деталей может быть «догружен» устаревшими материалами. Вследствие увеличения динамической нагрузки и немалой скорости передвижения они просто не в состоянии выполнять свои функции.

Описание конструкции

Двигатели Рено — крепкое «железо»

Сначала на Ларгус ставили французские восьми- (К7М) и шестнадцатиклапанные (К4М) моторы 1.6. Эти агрегаты, известные по Логанам и Сандеро, славятся ресурсом под 400 000 км. Если двигатель развалится раньше, чем машина, проще и дешевле купить контрактный агрегат. Его реально приобрести за 50–60 тысяч рублей, а за толковую переборку нынче просят уже под сотню. И не факт, что сделают хорошо.

Любителей ставить все только новое разочаруем. За К4М продавцы хотят аж 300 тысяч рублей, и это без навесного. При этом новенький блок цилиндров отдают за 15 000 рублей, а головку — за 50 000 рублей. Если решились на капремонт, купите безвтыковые поршни, которые не встречаются с клапанами при обрыве ремня ГРМ. У «восьмиклапанника» ремень служит 60 000 км, а у старшей версии — 120 000 км. Рекомендуем разориться также на ролики и насос системы охлаждения.

«Восьмиклапанник» грешит течью масла через передний сальник коленвала — присматривайте за уровнем на щупе. Каждую сотню тысяч нужна регулировка клапанов — тут на гидрокомпенсаторах французы сэкономили. Хотя на «шестнадцатиклапаннике» гидравлические «стаканчики» присутствуют.

От возраста рассыхаются изоляторы катушек зажигания, а система вентиляции картера зарастает грязью. Чтобы смазку не начало гнать через ресивер, систему надо прочищать. Крохотный воздушный фильтр забивается пылью за 8–10 тысяч км, после чего машина перестает ехать. На скрип роликов навесного ремня можно не обращать внимания — это скорее фирменная особенность, чем неисправность, как и вечно подтекающая клапанная крышка.

А вот отказ датчика положения коленвала и термостата — это проблема. Оба считаются почти расходниками и качеством не блещут.

Вывод

Безусловно, детальные диагностические процедуры и своевременное устранение причин неисправности позволит быстро отремонтировать подвеску. В этом вопросе лучше довериться специалистам сервисных центров, которые помогут предотвратить капитальный ремонт посредством замены некоторых узлов или подтяжки фиксирующих их соединений.

О том, насколько важна в современном автомобиле подвеска, легко понять, взяв для примера, обычную телегу. Как правило, передвигаться по ухабистым дорогам на ней не является синонимом комфорта. Для того чтобы сгладить все неровности и максимально погасить вибрации, и была придумана задняя и передняя подвески. Кроме того, эта система связывает колёса с кузовом.

Назначение всех подвесок одинаковое. А вот конструктивные особенности бывают разными. Например, Лада Ларгус является представителем бюджетного класса на платформе B0 и имеет несложную организацию подвески.

Лада Ларгус передняя и задняя подвеска: схема
