Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan
Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.
Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.
Описание и принцип работы суппорта
Конструкция этого элемента тормозной системы имеет схожую структуру для большинства автомобилей. Рено Логан – тому не исключение. В момент нажатия водителем на педаль тормоза в тормозной магистрали происходит повышение давления внутри трубок. За счет этого пропускная сила давит на поршень, заставляя суппорт воздействовать на тормозные колодки. Последние расположены с обеих сторон тормозного диска, поэтому сдавливание способно в короткий промежуток времени остановить автомобиль полностью.
Устроен суппорт следующим образом: несколько поршней, соединенных между собой гидравлической системой, которые крепятся напрямую к тормозным колодкам. В зависимости от моделей, конечно же, может меняться принцип крепления. Что касается общих особенностей конструкции, то они неизменны для большинства моделей авто.
Как распознать неисправность?
Когда требуется прокачка тормозов
Гидропривод тормозной системы автомобиля – замкнутая система. Но узнать о том, что внутри нее образовались воздушные подушки, можно по поведению транспортного средства. Самый простой способ проверить теорию – нажмите на педаль тормоза, после чего поверните рулевое колесо. Если какие-либо колеса реагируют на нажатие педали тормоза асинхронно или некоторые из них ведет в сторону, то дело именно в появлении воздуха внутри системы.
Лучшее место для диагностики тормозной системы – диагностический стенд в сервисном центре. Именно на нем в состоянии подвешенного автомобиля удастся максимально точно определить неисправность. Если же вы чувствуете неладное, а ближайшее ТО еще не скоро, можно попытаться установить поломку самостоятельно.
Здесь важно научиться слушать и слышать, о чем сообщает ваш автомобиль. Если вы выжимаете педаль тормоза, а она ведет себя не совсем плавно, то дело может быть в попавшем внутрь тормозов воздухе
Если вы затрудняетесь плавно остановить автомобиль после движения, то прокачка тормозов – наиболее верное решение в этом случае. Не только замедленное действие от нажатия тормоза является признаком образования воздуха. Если при нажатии педаль проходит до 30% от своей полной амплитуды, при этом только после этого происходит контакт тормозов с дисками, пора менять прокачку.
Естественно, эти признаки так или иначе сигнализируют о проблемах с тормозной системой. Часто причиной становится и разгерметизация, истечение срока службы тормозной жидкости, износ колодок и пр. ситуации. Чтобы быть уверенным в поставленном диагнозе, рекомендуем все же получить консультацию в мастерской или у знакомого автомобильного мастера.
Замена тормозного диска
Диски тормозов заменяем при наличии на них глубоких рисок, задиров и других дефектов.
Также заменяем при сильном износе тормозного диска.
Минимально допустимая толщина тормозного диска 10,6 мм для автомобилей с двигателем K7J, K7M.
Для автомобилей с двигателем K4M минимальная толщина диска 17,7 мм.
Если толщина одного из дисков меньше указанного значения, нужно заменять оба диска.
При замене дисков нужно обязательно заменять передние тормозные колодки.
Потребуется ключ Torx T30.
Снимаем колесо со стороны снимаемого диска
Снимаем суппорт в сборе, как описано выше, только не отсоединяем тормозной шланг и подвязываем суппорт к пружине подвески.
Снимаем тормозной диск со ступицы
Устанавливаем детали в обратном порядке.
Перед установкой очищаем привалочные плоскости поверхности ступицы и диска от ржавчины и окалины.
Если устанавливаете прежний диск, удалите напильником буртики на его рабочей поверхности.
Как заменить задние тормозные колодки на рено логан с видео
Как снять тормозной барабан рено дастер
Тормозная система
Утечка такой жидкости может произойти из-за пробития трубопровода гидравлической системы. В результате придется данный трубопровод тормоз на рено логан, так как ремонту он не подлежит.
Кстати, схожие симптомы неисправности могут появиться и тогда, когда трубопровод загрязнится или получит вмятину. Здесь можно избежать его замены, прочистив или же выправив.
Класс заливаемой тормозной жидкости должен быть не ниже DOT4. Тормозная жидкость: В кронштейне педали тормоза установлен выключатель сигнала тормоза стоп-сигнала 2 срабатывающий при нажатии на педаль. Вакуумный усилитель в случае выхода его из строя не ремонтируется и заменяется целиком. Ручной тормоз Логана активируется автоматически, путем поднятия специального рычага в салоне находится между водительским тормоз на рено логан пассажирским креслом.

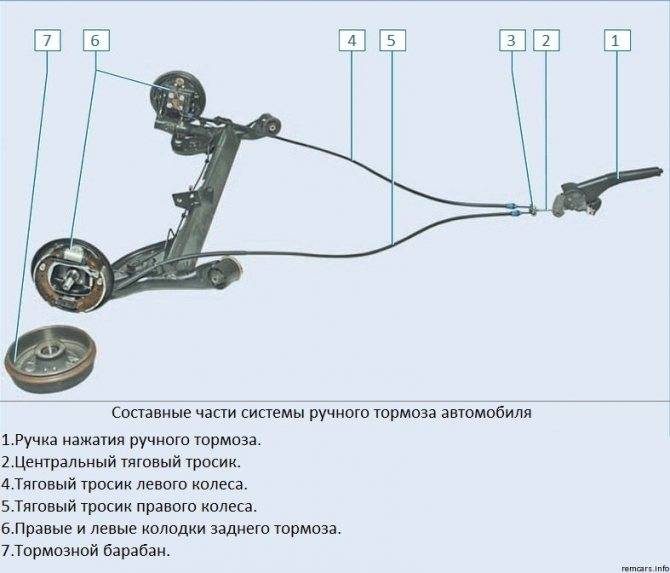

В основе устройства лежит рычаг, тросик с регулировочным устройством и уравнитель. В отличие от рабочего, стояночный тормоз не требует сложного обслуживания.
Конструкция и обслуживание тормозной системы Рено Логан
Все, что необходимо — периодическая регулировка, проверка зубьев и собачки на факт износа. Если же узлы системы повреждены, деталь должна быть заменена.
Отдельного внимания заслуживает антиблокировочная система Рено Логан. Узел состоит из группы блоков — управляющего узла ЭБУгидроблока, возвратного насоса, лампочки и группы датчиков, фиксирующих скорость вращения колес.
Тормозная система в Рено Логан
Главные задачи системы заключаются в снижении тормозного пути при нажатии на тормоз с сохранением управляемости транспортного средства. Подвижная скоба прикреплена болтами к направляющим пальцам 5, установленным в отверстия направляющей колодок.
Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами. В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и диском, поверхность тормоз на рено логан защищена щитом тормоза.
При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой.
При растормаживании поршень за счет упругости уплотнительного тормоз на рено логан отводится от колодки, между колодками и диском образуется небольшой зазор.
Главный тормозной цилиндр “1” на рис. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая — с левым передним и правым задним. Главный тормозной цилиндр с бачком: На главный цилиндр через резиновые соединительные втулки 4 установлен бачок 2, тормоз на рено логан полость которого разделена перегородкой на два отсека.
Каждый отсек питает одну тормоз на рено логан камер главного цилиндра. На очень дорогих машинах могут применяться керамические тормозные диски, которые в значительной степени более поддается трения и быстрее останавливает машину.
Колодки тормоз на рено логан и являются тем тормоз на рено логан элементом, который прижимается к диску. На них устанавливаются фрикционные накладки, которые по мере износа заменяются. Привод тормоза Тормозная система обязательно включает в себя привод, которые приводит в действие механизм.
Именно с его помощью нам удается управлять всеми механизмами, самые распространенные на сегодня варианты — механический и гидравлический. Как правило, встретить их можно оба на одной машине. Стояночная тормозная система нашего автомобиля Рено Логан как раз обладает таким механическим приводом.
Представляет он из себя несколько тяг, что вместе уже образовывают систему рычагов и тросов, что соединяют рычаг в салоне машины со штатными тормозными суппортами тормоз на рено логан. Расположение задающего диска датчика скорости заднего колеса: Датчики скорости вращения переднего 1 и заднего 2 колес При торможении автомобиля блок управления АБС определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале.
Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что АБС работает, можно по слабому дрожанию педали тормоза в момент торможения.
Предельная толщина износа
Каждый тормозной диск имеет свой ограниченный ресурс. Он задан производителем с завода, и на износ ресурса влияет пробег, интенсивность торможения, состояние всей тормозной системы, характерные особенности самого транспортного средства и пр.
Покупая новый комплект тормозных дисков для своей машины, водитель должен обязательно отталкиваться от рекомендаций автопроизводителя. Потому сначала смотрим в руководство по эксплуатации, либо же по удобным каталогам, отталкиваясь от характеристик именно своей машины, подбираем деталь через Интернет. Если взять качественный комплект от проверенного изготовителя, можно быть уверенным в том, что износ не наступит очень быстро, а при резком торможении автомобиль точно остановится, как вы и рассчитывали. Это же касается и покупки новых колодок.
Существуют международные нормы и стандарты по производству таких компонентов для легковых авто. Они обязывают всех изготовителей обязательно делать соответствующую гравировку или маркировку на изделиях.
Суть гравировки заключается в том, чтобы обозначить информацию, которая касается максимально допустимой степени износа.
Есть такое понятие как толщина тормозного диска. А для него предусмотрен определенный максимальный износ.
Для получения соответствующей информации следует взглянуть на торцевую часть изделия. Именно там, согласно международным стандартам, все изготовители сертифицированных деталей обязаны наносить данные, касающиеся износа тормозной детали. Здесь должна располагаться информация про исходную толщину, а также о том, какая толщина считается минимальной. Как только диск достигает этого значения, он подлежит обязательной замене. Фактически производитель тем самым снимает с себя ответственность. Если водитель стер диск ниже нормы, из-за чего угодил в аварию, обвинить в этом производителя тормозов или автокомпанию он не сможет.
Тут есть интересная особенность. При возникновении вопроса о том, когда менять диски торможения, многие заглядывают на торцевую сторону старого изделия, но ничего там не обнаруживают.
Подобное встречается, но только на изделиях, которые не прошли сертификацию или являются подделкой. Покупать подобные детали без информации об износе категорически не рекомендуется.
Замена передних тормозных колодок на автомобиле Рено Логан
Некоторые неисправности тормозной системы
Увеличение рабочего хода педали тормоза
Такое возможно при утечке тормозной жидкости например через рабочий тормозной цилиндр или через резиновые уплотнения главного тормозного цилиндра, или тормозные шланги пришли в негодность. Необходимо заменить вышедшие из строя детали.
Другой причиной может быть воздух в системе, который удаляется прокачкой гидропривода.
Автомобиль плохо тормозит:Возможно что заклинило по какой либо причине некоторые из колодок, например из за скопившихся в тормозном механизме грязи и продуктом трения колодок. Нужно разобрать тормозной механизм и провести полную очистку, промывку, просушку деталей, а так же локальную смазку некоторых узлов.
Возможно заклинивание поршней рабочих цилиндров. Наиболее часто такое происходит на задних тормозных механизмах. Можно попробовать разработать заклиненные поршни, а если появятся сомнения в их дальнейшей пригодности, заменить рабочий тормозной цилиндр целиком.Ещё причина ухудшения торможения — замасливание.
Убедитесь не попало ли масло в тормозные механизмы, а именно на колодки.Следующая причина — естественный износ тормозных колодок. Колодки нужно заменить, причём покупайте колодки известных производителей, ведь купив некачественные колодки можно ещё больше снизить эффективность торможения. Качественные колодки — это не обязательно зарубежного производителя и не обязательно самые дорогие.
Автомобиль не полностью растормаживается:Проверьте правильно ли отрегулирована педаль тормоза, возможно что у неё недостаточно свободного хода. Также такое возможно из-за штока вакуумного усилителя, который слишком сильно выступает. Регулируют его в автосервисе.Также возможно что заклинило поршни главного тормозного цилиндра. Возможно его нужно заменить.
При движении подтормаживает одно колесо (педаль тормоза не нажата):На заднем колесе такое бывает когда стяжная пружина заднего тормозного механизма сломалась или растянулась и поэтому колодки не возвращаются на место. Пружину нужно заменить.Возможно что заело рабочий тормозной цилиндр.
На переднем колесе такое возможно из-за смещения положения суппорта относительно тормозного диска. Например ослаблены какие либо из креплений. Нужно установить суппорт в правильное положение и затянуть все болты крепления с надлежащим усилием. И ещё одна причина — это ручной тормоз(его неправильная регулировка)
Пищат тормоза:Тормоза пищат при износе тормозных колодок, а также если они некачественные, или в них что-то попало. Также возможен такой звук после попадания маслянистых веществ на колодки.Если писк сопровождается вибрацией, то возможно что имеется неравномерный износ переднего тормозного диска, а также его биение. Тормозной диск шлифуют, а если его толщина меньше допустимых 19 мм, то его заменяют.
Регулятор давления
Узел отвечает за регулировку давления в гидравлическом приводе с учетом действующих нагрузок. Регулятор присутствует в обоих контурах. Именно через него осуществляется подача технической жидкости. Он состоит из таких элементов:
- корпус;
- шток, помещенный в чехол;
- рычаг;
- серьга;
- регулировочная гайка.
Узел фиксируется на кузове посредством болтов. Шток зафиксирован на задней подвеске. Когда изменяется нагрузка на автомобиль, шток меняет свое положение. Благодаря этому регулируется диаметр проходных отверстий в регуляторе, вместе с чем меняется давление в тормозной системе. Для изменения допустимого давления необходимо изменить длину штока посредством регулировочной гайки.
Renault logan. эксплуатация, обслуживание и ремонт автомобилей рено логан c года выпуска
Первое, с чего я начал, это подложил между коромыслом колдуна и пластмассовой втулкой тяги к тому времени вытянутой на максимум , в качестве дополнительной «шайбы» гайки «на 17». И вот первый пробное торможение показывает о появлении скромно сказано торможения на задней оси.
Да не просто торможения, а такого-же визга на асфальте, как передней оси. Вот и доказательство, что задняя гидравлическая система не содержит воздуха.
Решение моей проблемы в удлинении тяги и возможности плавной и удобной регулировки ее длины. Далее он был лишен головы, и подвергнут истязанию на изгиб в гаражных воротах в металлической коробке которых, было просверлено отверстие, чуть большего диаметра дюбеля.
Если мне не изменяет память, диаметр отверстия — 6 мм. Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.
Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола. Линейка должна быть установлена перпендикулярно плоскости пола.
Замена диска сцепления и его ресурс
Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.
Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.
Приступаем к замене.
- Установите ваш автомобиль на подъемник и снимите передние колеса.
- Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
- Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
- Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
- Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
- Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
- Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
- Произведите демонтаж КПП и уберите ее в сторону.
Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.
- Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.
Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.
- Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.
Остальную сборку проводите в обратном порядке и не забудьте отрегулировать длину троса. Не забудьте очистить систему клапанов КПП, называемых сапуном.

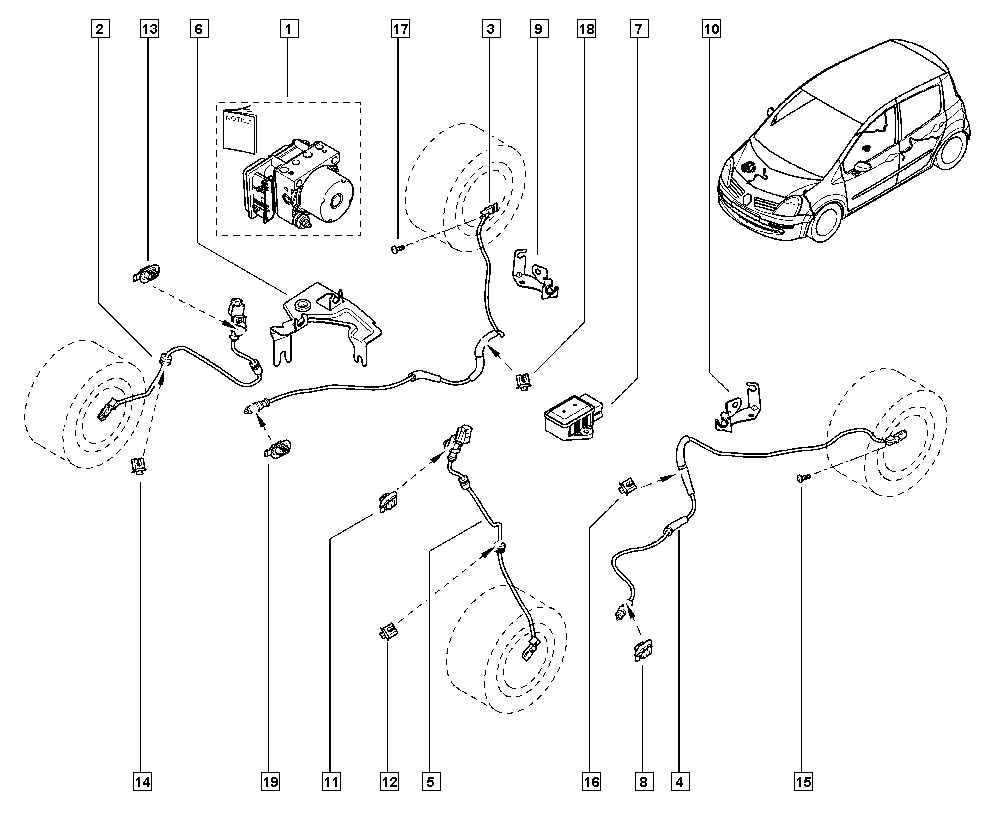

Особенности антиблокировочной системы (ABS)
Управление данной системой осуществляется при помощи электронного контроллера. Функция ABC – изменять давление в колесах при торможении с учетом условий эксплуатации. Данное устройство позволяет более безопасно объезжать препятствия, поэтому многие водители принимают решение оборудовать им свое авто. Также оно сокращает тормозной путь в условиях экстренного торможения, сохраняя при этом управляемость транспортного средства даже на поворотах.
Антиблокировочная система работает по такому принципу:
- При помощи считывания частоты вращения колес на контроллер поступают данные о скорости и условиях движения.
- Блок управления анализирует полученную информацию и определяет оптимальный режим торможения.
- При торможении колеса начинают вращаться медленнее, а не блокируются полностью.
- В некоторых случаях ABS предлагает заблокировать одно из колес. Для этого на соответствующий клапан поступает команда о прекращении поступления тормозной жидкости.
При работе клапанов и насоса, подающего рабочую жидкость на цилиндры, педаль тормоза вибрирует. Руководствуясь этим критерием, водитель может понять, что антиблокировочная система работает исправно.
Пошаговая инструкция
1. В салоне плоской отверткой открываем лючок на консоли сзади.
2. В лючке откручиваем болт крепления консоли под Torx T20.
3. Поднимаем ручник вверх и сдергиваем консоль с защелок движением к крышке багажника.
4. Снимаем консоль продевая ее через ручку ручника. Включите передачу если мешает рычаг МКПП.
5. Мы получили доступ к тросам и регулировочной гайке.
6. Отпускаем регулировочную гайку глубокой головкой на десять. Отпускаем на максимум, но не скручиваем гайку до конца.
7. Опускаем ручник и снимаем тросы. Их удерживает пластиковая защелка, раскрываем ее с помощью плоской отвертки.
8. Тросы еще удерживаются защелками. Сжимаем пальцами по бокам фиксаторы и выводим трос к заду автомобиля.
9. Далее нужна яма и домкрат.
10. Отпускаем колесные болты и поддомкрачиваем автомобиль.
11. Снимаем колесо и сбиваем колпачок с помощью молотка и плоской отвертки.
12. С помощью головки на тридцать откручиваем гайку крепления тормозного барабана. Если у вас нет гайковерта, устанавливайте колесо, ставьте машину на землю и срывайте гайку.
13. После откручивания гайки снимаем тормозной барабан.
Если у вас барабан не сильно изношен он демонтируется легко. Его нужно просто поджать отверткой и он выйдет.
Если барабан поджат колодками, то нужно использовать съемник.
14. С помощью кусачек извлекаем трос с зацепления с колодками. Оттягиваем пружину влево и выводим трос с зацепления.
15. Сжимаем по бокам ушки фиксатора и выводим трос из стальной защиты.
Защелки точно такие же как в салоне.
16. Разгибаем металлический кронштейн на балке и выводим трос вниз.
17. Вынимаем трос с двух защелок которые на баке.
Предварительно убедитесь что машина устойчиво стоит на домкрате и вы подложили упор на случай если она упадет с него.
18. Откручиваем гайку теплозащитного кожуха и отгибаем его чтобы получить доступ к еще одному держателю троса.
19. Вынимаем трос с держателя под теплозащитным кожухом.
20. Вынимаем трос с последнего держателя и все его больше ничего не удерживает.
Операция с тросом на правой стороне практически аналогична. Там не нужно снимать кожух, но нужно отсоединить трос ручника от топливных трубок (там простые пластиковые держатели).
21. Берем новые троса и заводим на свои места крепления. Вставляем сразу до щелчка там где они идут в салон, а затем по всем остальным держателям. Так же не забудьте вставить тросы в металлические кронштейны на балке и загнуть их обратно.
22. Проводим и защелкиваем трос в металлической защите.
23. Заводим трос в зацепление с колодкой.
24. Устанавливаем тормозные барабаны и закручиваем ступичные гайки.
Момент затяжки ступичных гаек большой, поэтому можно на вороток одеть трубу. Для затяжки ступичных гаек нужно ставить машину на колеса.
25. Зацепляем троса в салоне и убираем холостой ход при поднятии ручника. Убираем холостой ход закручивая гайку регулировки.
Конструктивные особенности
Как упоминалось, на Renault Logan смонтирована пара контуров — стояночный и рабочий. Каждый из них имеет особенности:
- Рабочий контур особенен наличием гидравлического привода и ABS. Его задача заключается в остановке машины или снижение скорости. При этом гидропривод имеет перекрестную систему организации контуров (по диагонали).
- Стояночный контур гарантирует фиксацию машины при нахождении в статичном положении.
На передних колесах Рено Логан предусмотрена дисковая тормозная система. Зазор между колодками и диском регулируется в автоматическом режиме. После нажатия на тормоз происходит перемещение поршней главного цилиндра с последующим вытеснением рабочей жидкости, срабатыванием колодок и их прижатием к поверхности диска. При дефиците рабочей жидкости на приборной панели загорается соответствующая лампа.
На задних колесах Рено Логан смонтированы тормоза барабанного типа. Здесь также предусмотрено автоматическое регулирование зазора между барабанами и колодами. Основные исполнительные органы системы — рабочий цилиндр, пара поршней и колодки.
Ручной тормоз Логана активируется автоматически, путем поднятия специального рычага в салоне (находится между водительским и пассажирским креслом). В основе устройства лежит рычаг, тросик с регулировочным устройством и уравнитель. В отличие от рабочего, стояночный тормоз не требует сложного обслуживания.
Отдельного внимания заслуживает антиблокировочная система Рено Логан. Узел состоит из группы блоков — управляющего узла (ЭБУ), гидроблока, возвратного насоса, лампочки и группы датчиков, фиксирующих скорость вращения колес. Главные задачи системы заключаются в снижении тормозного пути при нажатии на тормоз с сохранением управляемости транспортного средства.
Принцип действия системы построен на регулировании давления тормозной жидкости в каждом из колес во избежание их блокировки. Благодаря работе ABS, водитель не теряет управления автомобилем в аварийной ситуации.
В основе АБС Рено Логан лежит блок управления, который собирает данные с датчиков о скорости перемещения, а также о состоянии дороги. На основании полученных данных и выбирается режим торможения. Роль исполнительных органов берут на себя электромагнитные клапана гидроблока. Если анализ показывает риск блокировки одного или нескольких колес, то ЭБУ подает соответствующую команду клапану на закрытие и предотвращение подачи рабочей жидкости к цилиндру тормозов.
В случае поломки АБС стоит обратиться на СТО для проверки системы и последующего устранения неисправности. При этом даже при отказе ABS основная система остается работоспособной.
