Важные нюансы, которые надо знать
Как и для любого норматива, все параметры, которые надо соблюдать при подключении дневных ходовых огней, можно найти в ГОСТе – в нашем частном случае нам понадобится ГОСТ Р 41.48-2004, конкретно пункт 6, подпункт 19. Из того, что необходимо знать и учесть: электрическая функциональная схема, которая необходима, чтобы контролировать напряжение в зависимости от положения клемм, должна собираться особым образом. В случае дневных ходовых огней критерием правильной установки является тот факт, что огни должны включаться автоматически при запуске двигателя. Но при этом они должны также автоматически отключаться если водитель вручную включил основные передние фары.
Можно также выделить пункт 5 подпункт 12, где сказано, что основные фары (так называемые фары головного света) сами по себе должны включаться только после того, как были включены габаритные огни. Исключением можно считать те моменты, когда габаритные огни включаются кратковременно как сигналы (мигают).
Несмотря на то, что это кажется не особенно важным на первый взгляд, при самостоятельном подключении дневных ходовых огней вам придётся учитывать все эти нюансы и вникать в них.
Хотя может показаться, что «наука» правильного подключения ДХО заключается именно в этом соблюдении баланса между различными сигнальными огнями автомобиля, это на самом деле не так. Схема подключения ходовых огней должна учитывать и тот факт, что блок стабилизации светодиодных модулей является очень желательным при эксплуатации ходовых огней. Без этого блока внутри ДХО будет постоянно прыгать напряжение. Такое колебание напряжения приводит к быстрому выходу устройства из строя и необходимости его замены.
Впрочем, немало автолюбителей, которые утверждают, что стабилизация совсем необязательна и их ДХО отлично работают без неё. Они ратуют за то, что установка стабилизатора будет пустой тратой времени и никакой разницы между «пустых» ДХО от ДХО с блоком стабилизации нет. И, вроде как, подключение дневных ходовых огней — это лишь дополнительные траты.
На самом же деле это совершенно не так. Достаточно иметь хотя бы небольшие понимания в электронике, чтобы знать, что каждый скачок напряжения порождает дополнительный прямой ток, который греет кристаллы. В случае светодиодов можно даже оперировать конкретными цифрами: величина скачка напряжения может достигать до 12В, из-за этого номинальное значение прямого тока повышается и происходит сильный перегрев излучателя.
В результате вы получите сниженную яркость дневных ходовых огней и их непосредственная задача (то, ради чего вы их и устанавливали) – предупреждение водителей со встречки – будет выполняться недостаточно эффективно.
Используя светодиодные дневные ходовые огни без дополнительного блока стабилизации, вы получите необходимость заменять их практически ежегодно, а то и чаще, при этом их прямая функция будет выполняться хуже. Стоит ли лениться и экономить пару сотен рублей из-за этого?
Дневные ходовые огни на Рено Дастер
Выбираем модели и варианты дневных ходовых огней
Распространенные комплекты ДХО для Renault Duster:

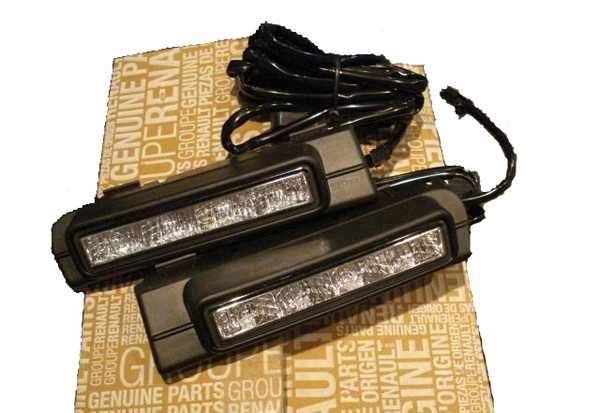

- Компания Рено поставляет на рынок запчастей оригинальный комплект огней (артикул 820 129 6384). В набор входят 2 светодиодных светильника с корпусами из ударопрочного пластика, оборудованные коммутационными кабелями для подключения к бортовой сети автомобиля. Недостатком оборудования является высокая стоимость, начинающаяся от 5,7 тыс. руб.
- Набор ходовых огней Philips (LED Daytime lights DayLight 4 или 9) адаптирован для установки на автомобили Дастер. В комплект входят крепежные элементы, контроллер, который самостоятельно включает огни при запуске авто и выключает при остановке, электрические кабели. Оборудование отличается относительно невысокой ценой (около 4,7 тыс. руб.), при этом изделия высокого качества.
Часть владельцев изготавливают ходовые огни самостоятельно. Корпус выполняется из листового полистирола, для формовки материала необходимо прогреть линию сгиба проволокой из нихрома, подключенной к трансформатору. Нужно изготовить плату с несколькими светодиодами, которая устанавливается во внутреннюю полость корпуса. Задняя стенка полости оклеивается фольгированным алюминиевым листом, обеспечивающим отражение света. Передняя часть корпуса закрывается прозрачным органическим стеклом.
Замена ламп на Renault Duster
Установка ходовых огней Philips
Набор ДХО марки Филипс
Как видите, в наборе присутствует специальная схема для сборки и установки. Так что даже человеку, весьма далекому от электрики, можно установить ДХО сравнительно легко. В комплекте, помимо самого прибора, присутствуют специальные кронштейны и провода необходимой длины. Но наличие последних лучше перепроверить.
Далее следует подготовить место для установки огней. На металлической решетке, согласно схеме с размерами (рисунок — выше), следует вырезать место под сами лампы.
Обратите внимание, что протягиваемый провод не должен прикасаться к радиатору. Дневные ходовые огни
Дневные ходовые огни
Далее следуем такому алгоритму:
- через прорез в решетке протягиваем провод, но так, чтобы он не прикасался к самому радиатору. Аналогично делаем с другой стороны;
- скрепляем провода и перематываем их изолентой;
- подтягиваем до выреза сам осветительный блок;
- блок управления крепим при помощи винтов М4 на щит за аккумулятором;
- подключаем провода согласно схеме.
Применение приборов китайского происхождения небезопасно. К тому же, как показывает практика, такие ДХО долго не служат.
Следует отметить и тот факт, что установка дневных ходовых огней — это не только требование правил дорожного движения и текущего законодательства. Прежде всего, это ваша безопасность и здоровье всех участников дорожного движения.
В конструкции автомобиля Renault Duster предусмотрена возможность оснащения дневными ходовыми огнями, но производитель монтирует оборудование не на все машины. Владелец внедорожника может установить ДХО на Дастер своими руками, расположив вспомогательные элементы на передней части кузова.
Для чего нужны ДХО
Дневные ходовые огни, как на Рено Дастер, так и на других автомобилях устанавливаются для идентификации транспортного средства на дорогах в условиях низкой (плохой) видимости. Водители, благодаря наличию ДХО, могут примерно определить габариты соседних машин и выбрать правильное положение на трассе, избежав тем самым столкновения.
Дневные ходовые огни устанавливаются в разных зонах на передней части автомобиля. Так, нередко монтируют ДХО в поворотники Рено Дастер. В сравнении с другими фарами этот источник освещения потребляет меньше электроэнергии, и, как следствие, снижается расход топлива. На Дастере ДХО отключаются, когда загораются лампы ближнего света.
Четырёхконтактное реле в схеме подключения дневных ходовых огней
Следующий рассматриваемый нами способ – более продвинутый. При его использовании вы получите отключение ходовых огней будет происходить сразу после выключения двигателя, а включаться они будут одновременно.
Несмотря на то, что звучит такая схема сложно, разобраться при желании может каждый. Сама схема основана на том, чтобы задействовать переключение четырёхконтактного реле и геркона. Итак, чтобы использовать подключение ДХО через реле, нужно:
- Плюс LED DRL на плюсы обоих светодиодных модулей.
- Выход на корпус к плюсам габариток.
- Второй выход на любой выход геркона.
- Второй выход геркона к плюсу зажигания.
После того, как было произведено соединение всех проводов, нужно провести ряд небольших настроек. Обязательно делать это при включенном двигателе автомобиля. После того, как автомобиль будет заведён, нужно подвигать геркон рядом с генератором и определить его оптимальное положение – такое, чтобы он вовремя срабатывал, а дневные ходовые огни стабильно излучали свет. После того, как нужное положение было найдено, нужно повесить геркон в термотрубку, а саму термотрубку зафиксировать в найденном до этого положение.
Что должно происходить в момент запуска двигателя? Сначала должен включиться генератор, а после этого ток пойдет по присоединённым клеммам реле и геркона на светодиоды. Лампы габаритов в этот момент выключены, потому что подаваемый ток очень мал.
Если геркона нет – всё равно есть выход. Используйте вместо него датчик масла. Просто используйте вместо геркона датчик давления и его клеммы – ничего сложного.
Итак, где подвох и почему это не универсальная схема? Всё просто – она в любой реализации (с герконом или датчиком давления масла) не реализует возможность подключения светодиодов к самим ДХО.
Подключение через реле
Специализированное реле Незабудка 3, цена 450 руб
На форумах и сайтах вы встретите разные способы, как подключить дневные ходовые огни своими руками, для каждой марки оно будет разное. Продаются и специализированные реле, например Незабудка, рассчитанные на любой автомобиль.
Принцип работы простой. Питание на дневные ходовые огни подаётся от провода включения зажигания. Плюсовой провод от дальнего и ближнего разрывает цепь, когда на нём появляется напряжение. Для этого достаточно 5 контактного реле. Сначала посмотрите решение на форумах, которые специализируются только по марке вашего авто. Возможно вы найдете более простое решение.

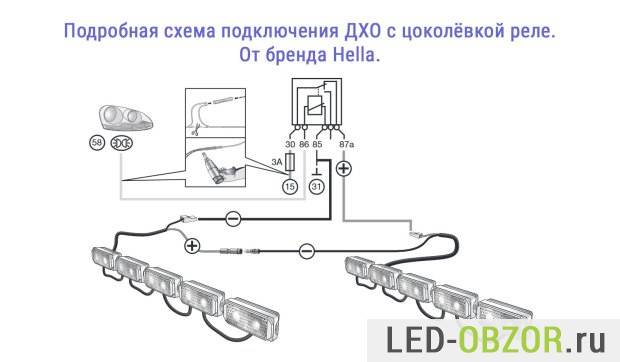

Схема подключения ходовых огней через реле
Например, в Дастере можно подключить ДХО к прикуривателю, на него подаётся напряжение, только когда включено зажигание. Это лучше чем в проводке искать провод зажигания. В любом случае рекомендую ставить предохранитель на случай замыкания.
Другой вид схемы подключения дневных ходовых огней, это установка реле в штатные релейный блок авто без каких либо модернизаций. Оно включает дальний на 30% или 50%, которого будет достаточно, чтобы обозначить транспорт на дороге. Если дальний потребляет 120W, то 30% равно примерно 36вт, 50% равно 60вт.
Выбираем модели и варианты дневных ходовых огней
Сразу хочется отметить, что в автомобилях Рено Дастер к настоящему моменту ни в одной комплектации, даже в самой максимальной, не предусмотрены дневные ходовые огни. Но при этом оригинальные световые приборы, производства французской компании Рено можно купить у всех официальных дилеров. Код огней – 82 01 2963 84.
Если вы выбираете не оригинальные ДХО, чтобы установить их на свой автомобиль Рено Дастер, то в таком случае, нужно полагаться на опыт специалистов, которые рекомендуют свое внимание остановить на продукции компании «Филипс». Их преимущество перед многими остальными в том, что у них длительный (порядка 10-и лет) срок службы
Плюс ко всему прочему имеется встроенное автоматическое включение/выключение ДХО, плюс имеется специальный крепеж, который идеально подходит для французского Дастера. Именно эти приборы освещения имеют отличные характеристики и сотни положительных отзывов от реальных владельцев автомобилей, которые успели их оснастить дневными ходовыми огнями. Как говорилось выше, их эксплуатационный срок большой, а яркость свечения – мощная.
Рено Дастер ДХО от компании «Филипс» есть разные модели, и многие автовладельцы рекомендуют выделить товар с кодом 12820wledx1.
Установка ДХО на автомобили выше упомянутой модели своими руками осуществляется достаточно легко, если имеются необходимые для этого инструменты и оборудование, а также, если у вас имеется хотя бы маломальский опыт в проведении такого рода ремонтных и монтажных работ.
Самое сложное в этом деле – это присоединение дневных ходовых огней к электроцепи Дастера. Установка аксессуаров на кузовные элементы авто совершенно не сложная, и монтаж в среднем занимает пару-тройку часов.
Установка ДХО на Дастер
Установка ДХО своими руками не вызывает сложностей. Процедура проводится в несколько этапов и начинается с того, что осветительные приборы крепятся на подготовленных для этого участках. Затем выполняются следующие действия:
После монтажа огней важно провести проверку. ДХО должны включаться после запуска двигателя и отключаться, если загораются лампы дальнего и ближнего света, противотуманные фары или поворотники
В случае если используются приборы мощностью более 5 Вт, потребуется установка дополнительного реле. Последнее обеспечит равномерное распределение нагрузки внутри электроцепи автомобиля и предотвратит нагрев кабелей.
Выбираем ДХО
Компания Renault не использует ДХО на Дастере. При этом французский производитель выпускает фирменные световые приборы.
Помимо фирменных для французской модели подойдут ходовые огни марки Philips (артикул 128wledx1). Такие приборы отличаются продолжительным сроком службы, а также дополняются крепежными элементами и функцией автоматического включения. Кроме того, ДХО для Дастера от Philips характеризуются хорошей светимостью.
При желании вместо дневных огней можно установить отдельные фары. Либо переделать ДХО из дальнего света своими руками. Оба метода отличаются несколькими недостатками:
- при использовании фар повышается расход топлива;
- огни быстро перегорают;
- переделанные фары необходимо постоянно включать.
Некоторые специалисты переделывают у Дастера противотуманные фары. В этом случае потребуется отдельный адаптер. Данный способ предпочтительнее, так как кроме установки указанного элемента проводить другие манипуляции не потребуется.
Если отсутствует возможность установки дополнительных осветительных модулей, рекомендуется заменить стандартные лампы на светодиодные. LED-фонари отличаются большим сроком службы и потребляют меньше электроэнергии. Однако перечисленные выше недостатки применительны и к данному случаю.
Выбираем ДХО
Компания Renault не использует ДХО на Дастере. При этом французский производитель выпускает фирменные световые приборы.
Помимо фирменных для французской модели подойдут ходовые огни марки Philips (артикул 128wledx1). Такие приборы отличаются продолжительным сроком службы, а также дополняются крепежными элементами и функцией автоматического включения. Кроме того, ДХО для Дастера от Philips характеризуются хорошей светимостью.
При желании вместо дневных огней можно установить отдельные фары. Либо переделать ДХО из дальнего света своими руками. Оба метода отличаются несколькими недостатками:
- при использовании фар повышается расход топлива;
- огни быстро перегорают;
- переделанные фары необходимо постоянно включать.
Некоторые специалисты переделывают у Дастера противотуманные фары. В этом случае потребуется отдельный адаптер. Данный способ предпочтительнее, так как кроме установки указанного элемента проводить другие манипуляции не потребуется.
Если отсутствует возможность установки дополнительных осветительных модулей, рекомендуется заменить стандартные лампы на светодиодные. LED-фонари отличаются большим сроком службы и потребляют меньше электроэнергии. Однако перечисленные выше недостатки применительны и к данному случаю.
Какие правила предъявляются к работе ДХО
Главным правилом работы огней является включение при включенном моторе. Нельзя допускать одновременную их работу с фарами дальнего или ближнего света, и с противотуманными фарами. Установка аксессуаров должна предусматривать полностью автоматические их отключение при включении ближнего или дальнего света, габаритных огней и противотуманных фар.
Если вы устанавливаете огни с мощностью выше 5Вт, тогда нужно будет установить еще одно реле, которое будет обеспечивать правильное и равное распределение нагрузки тока в сети автомобиля. Так, если прочитать эту инструкцию, и выполнить все действия строго по ней в данной последовательности, можно абсолютно самостоятельно справиться с задачей и не тратить на это время и деньги, если установка производится кем-то еще.
Основные правила установки
Дневные ходовые огни устанавливаются, согласно схеме, которая идет в комплекте с приборами. В инструкции указано, что на Дастере следует размещать ДХО в строго определенных местах. Однако это требование не является критичным. Главное, чтобы огни размещались в передней части Дастера.
Зона, в которой планируется установка осветительных элементов, необходимо очистить от загрязнений. После этого удаляются следы жира с помощью соответствующего состава. Ввиду того что модули фиксируются посредством двустороннего скотча, манипуляции рекомендуется проводить при температуре выше +10 градусов. Несоблюдение приведенных правил ведет к тому, что приборы быстро отвалятся.
Чтобы повысить надежность крепления, рекомендуют перед началом установки прогреть участки для фиксации монтажным феном
При этом важно своевременно остановиться. Перегрев элементов конструкции усложнит монтаж
Если модули устанавливаются в радиаторной решетке, в последней необходимо вырезать отверстия для огней. При таком монтаже используются дополнительные кронштейны, идущие в комплектации.
Также рекомендуется смонтировать контроллер ламп. Адаптер обеспечивает автоматическое включение осветительных приборов, тем самым увеличивая срок эксплуатации фар.
ДХО на Renault Duster
Раньше установка дневных ходовых огней на Renault Duster была элементом тюнинга. Однако сейчас это стало фиксировано на законодательном уровне: с 2010 года автомобиль должен передвигаться в любое время суток с включенным светом.
Дневные ходовые огни – это специальные световые приборы, применяемые на машинах для улучшения видимости транспортного средства в дневное время. В отличие от габаритных огней, фары дхо обладают большей яркостью. Это делает заметным приближение автомобиля в светлое время суток даже при ярких лучах солнца.
Подключение дхо необходимо для того, чтобы выделить авто из потока. Во время движения автомобиля, особенно по трассе, даже днем, с включенными фарами он более заметен. Появляется возможность скорей заметить машину, которая движется позади, или же которая начинает перестраиваться на соседнюю полосу. Поэтому и необходимы дхо – для выразительности, броскости и безопасности на дороге. По статистике более семидесяти процентов машин без включенного света фар в дневные часы остаются незамеченными, а это грозит увеличением числа аварий на дорогах.
Наличие штатных
Штатные дхо на Renault Duster – это дополнительное осветительное оборудование. Автомобиль не оснащается ни в какой комплектации дхо, но присутствуют в продаже оригинальные с артикулом 8201296384. Цена на это устройство будет 5-8 тысяч рублей, в зависимости от места покупки. Штатные огни обеспечивают замену устаревших моделей или же пришедших в последующую негодность для использования.
Каким отдать предпочтение
Обеспечить силу света каждого фонаря в пределах 400–800 кд могут только мощные и дорогие светодиоды. Проще с суммарной видимой светящейся поверхностью, которая должна быть не меньше 40 см2.
Дхо philips 12820wledx1 – это яркие огни и с приемлемой стоимостью. Технологии не стоят на одном месте, и применение светодиодов является лучшим вариантом как с точки зрения экономии, так и ожидаемого эффекта.
Где устанавливать
Купить дневные ходовые огни еще не является полным решением вопроса, возникает следующий этап. А какой же способ установки на Renault Duster выбрать:
- установка у официального дилера;
- у электрика;
- своими руками.
И здесь однозначно — лучше выбрать профессионала. Он сможет предоставить гарантии при установке на проделанную работу.
Вывод
В заключение: использование дхо позволит продлить срок эксплуатации системы освещения. Новое поколение дхо Philips является одновременно сочетанием утонченного стиля и улучшенной видимости. Из-за усовершенствованного дизайна оптики Philips предоставляют разные возможности крепления.

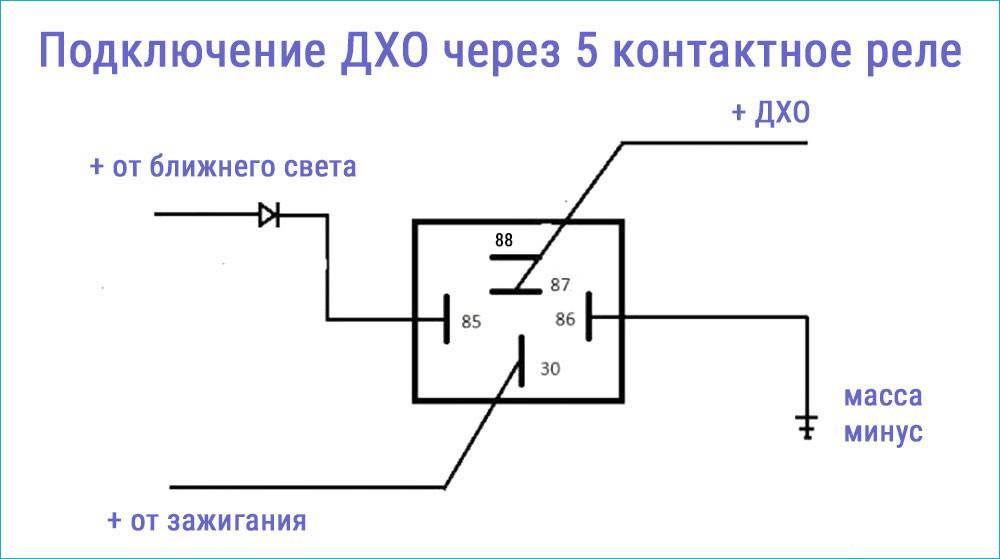

Использование для подключения пятиконтактное реле
Итак, вам может показаться, что универсального выхода нет и любая схема имеет серьёзные недостатки. Это не так. На самом деле есть целых две схемы, которые учитывают все требования и вполне могут использоваться без нарушений. Первая из них – подключение дневных ходовых огней с помощью реле с пятью контактами. Она учитывает все недостатки предыдущих способов и устраняет их. Выглядит эта схема так.
- Плюсовые клеммы LED DRL (две клеммы-выводы светодиодных модулей) подключаются через первую клемму к плюсу замка зажигания.
- Вторая клемма подключается на пюсовую клемму габаритов.
- Третья клемма присоединяется к корпусу вашего автомобиля.
- Четвертая клемма снова подводится к плюсу замка зажигания.
- Пятая клемма должна быть изолирована и ни к чему не подключена.
С помощью такой схемы вы можете правильно установить свои дневные ходовые огни в соответствии со всеми требованиями ГОСТов и ПДД. Напряжение после того, как вы заводите двигатель, подается на прямо на ДХО в размере 12 вольт. Таким образом вы включаете свои ходовые огни при включении зажигания. Если же будут включены любые фары – как фары основного света, так и габаритные фары, то произойдёт разрыв цепи и на ДХО перестанет подаваться напряжение. Без тока они выключаются.
Наличие или отсутствие диодов не может помещать работать этой схеме.
Всё, что вам нужно для того, чтобы присоединить дневные ходовые огни в соответствии со всеми правилами с помощью пяти клемм, всё, что вам понадобится, – это несколько соединительных проводов, клеммы, на которых вы будете их закреплять, стяжки, с помощью которых вы будете соединять клеммы и провода, и термотрубка для изоляции. После того, как вы убедитесь, что все работает как надо, аккуратно закрепите все под капотом, чтобы не нарушить работу уже собранной схемы и в соответствии со своим чувством прекрасного.
Такая схема позволяет току проходить в дневные ходовые огни абсолютно независимо от других путей. Поэтому работа габаритов и ДХО не взаимосвязана напрямую и возможно использование любых внутренних устройств без учёта их мощности и классификации.
