Глушитель выхлопной системы

Конструкция и схема выхлопной системы

В состав выхлопной системы на автомобилях Renault Duster входят следующие компоненты:

• выпускной коллектор, который прикручивается к головке блока цилиндров через уплотнительную прокладку;
• гофрированный рукав, предотвращающий передачу вибраций от двигателя;
• каталитический нейтрализатор отработавших газов;

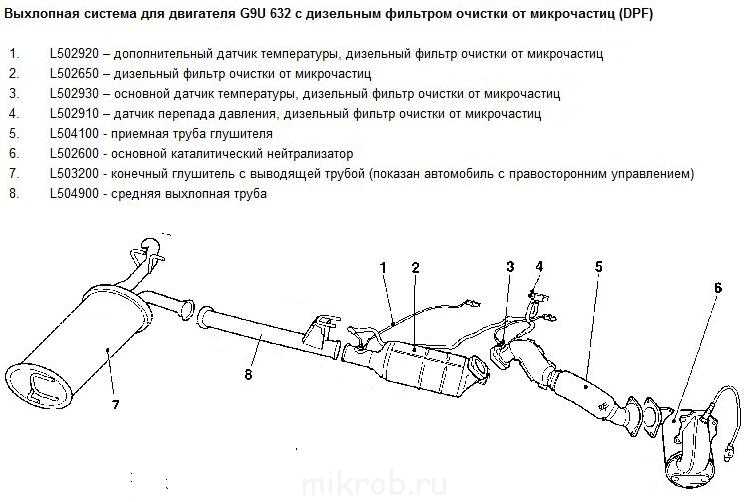

• фильтр, улавливающий и дожигающий частички сажи (используется на некоторых машинах с дизелем);
• датчики кислорода, установленные перед катализатором и после него (оценивают состав газов и позволяют корректировать состав смеси);
• резонатор, позволяющий снизить уровень шума;
• основной глушитель, снабженный выхлопным патрубком, выведенным под нижней кромкой заднего бампера.

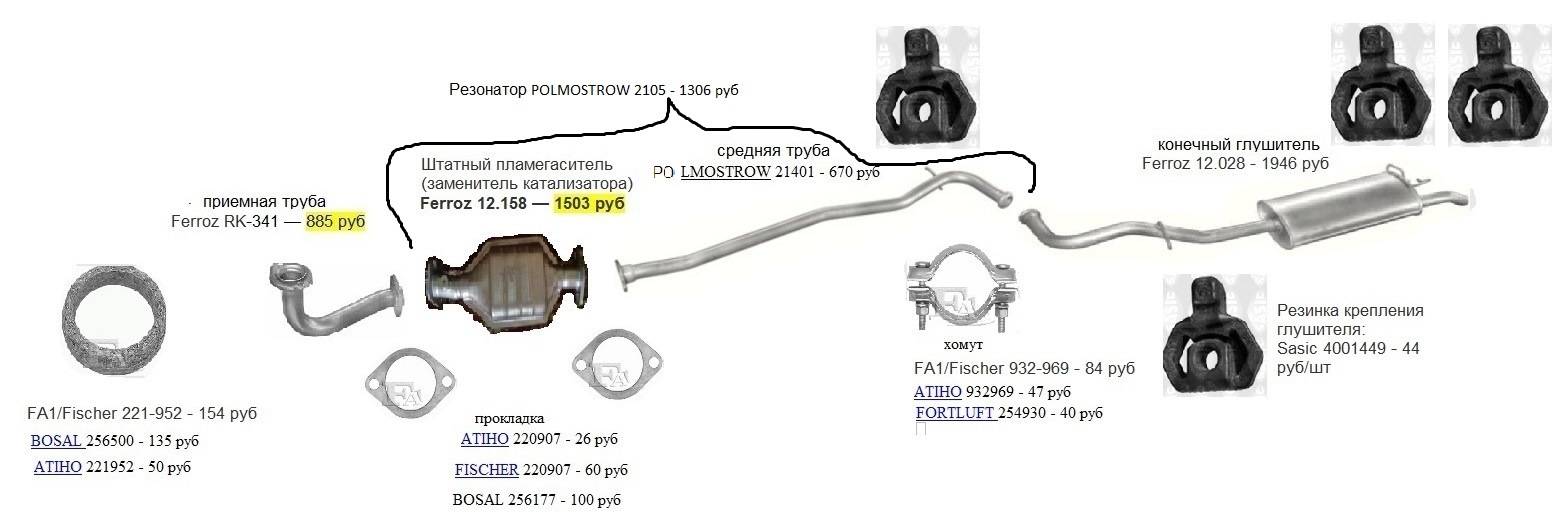

Схема выхлопной системы.

Система изготовлена из жаропрочной легированной стали, выдерживающей перепады температуры и воздействие воды и грязи. Металлические детали соединены электродуговой сваркой. На стыке коллектора и гофрированного элемента предусмотрен фланец с прокладкой, стянутый 2 гайками. На трубах имеются 3 стальных крючка для подвешивания системы под днищем автомобиля. Точки крепления оборудованы резиновыми подушками, снижающими уровень вибраций, передаваемых на кузов машины.

Подробнее о глушителе

Внутри заднего глушителя установлены перегородки, разделяющие внутренний объем на секции. Отсеки соединены перфорированными трубами. За счет пропуска потока через отверстия происходит снижение температуры газов, а за счет многократного изменения направления истечения снижается уровень шума выхлопа.

Резонатор и его функции

Резонатор также состоит корпуса, внутри которого находятся перфорированная труба и наполнитель из керамического волокна, устойчивого к воздействию высоких температур. Устройство имеет вытянутую в длину цилиндрическую конфигурацию и обеспечивает первичное снижение шумности выхлопа и температуры потока газов. Узел рассчитывают с учетом конструктивных особенностей двигателя. При повреждении детали происходит снижение акустического комфорта с одновременным проникновением выхлопа в салон автомобиля.

Резонатор – колебательная система, в которой происходит накопление энергии колебаний.

Лямбда-зонд

На Renault Duster установлены 2 датчика кислорода, которые оценивают состав выхлопных газов до и после каталитического нейтрализатора. Сенсоры соединены с блоком управления двигателем и позволяют поддерживать стехиометрический состав.

Катализатор и гофра

Каталитический нейтрализатор состоит из стального корпуса и керамической сотовой вставки, поверхность которой покрыта активным веществом на основе редкоземельных металлов. Узел обеспечивает восстановление соединений азота с образованием свободного кислорода, который используется для дожигания углеводородов и угарного газа. Гофрированный рукав не позволяет передавать вибрации от двигателя на детали выхлопной системы, продлевая срок службы конструкции.

Катализатор – устройство, направленное на снижение токсичных выбросов.

Как снять глушитель на Renault Duster

Ремонтируем кронштейн

Чаще всего из-за езды по неровным дорогам выходит из строя кронштейн — крепление глушителя. Труба теряет место своего положения под днищем, начинает стучать о кузов. Соответственно, кронштейн нужно приварить обратно. При этом необходимо соблюдать те же размеры и места сварки, что были и прежде, ведь от того, насколько правильно будет приварен кронштейн, будет зависеть и работоспособность глушителя.

Однако не все водители имеют опыт работы со сварочным аппаратом. Поэтому в гаражных условиях проще отремонтировать кронштейн другим способом. Независимо от того, отлетело крепление полностью или отвалился какой-либо его элемент, можно вырезать болгаркой остатки старого кронштейна и на его место поставить железный хомутик. Он отлично будет выполнять функции прежнего крепления, при этом обойдётся в несколько раз дешевле сварочных работ. Однако необходимо будет периодически проверять состояние хомута, чтобы своевременно менять его на новый.

Самый простой способ ремонта кронштейна — это заменить его на металлические хомуты

Демонтаж глушителя своими руками

После того как будет подготовлен доступ к днищу автомобиля, можно приступать к работе.

Рекомендуется для безопасного снятия глушителя придерживаться следующих правил:

• Открутить четыре болта, которыми штаны глушителя крепятся к выпускному коллектору.
• После этого отсоединить разъём кислородного датчика — можно убрать его в сторону, чтобы не мешал.
• Снять резиновые подвески по всей длине труб. После чего аккуратно опустить глушитель вниз и вытащить из-под машины.

Вот и все работы, которые нужно будет провести для того, чтобы снять глушитель с «Renault».

Старый и новый глушители от «Renault Logan» — разница очевидна

Снятие системы выпуска отработавших газов на автомобиле 4×4

Снимаем систему выпуска в случае прогара его элементов или механических повреждений. Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов. Снимаем поочередно три резиновые подушки подвески дополнительного и основного глушителей с кронштейнов кузова или кронштейнов системы выпуска, а также отворачиваем болт крепления подушки к каталитическому нейтрализатору (см. Замена подушек подвески системы выпуска отработавших газов).

Головкой «на 10» с удлинителем отворачиваем две гайки крепления фланца металлокомпенсатора к фланцу выпускного коллектора…

…и снимаем систему выпуска отработавших газов.

Снимаем со шпилек выпускного коллектора металлическую многослойную прокладку. Если подушки потеряли эластичность, имеют надрывы, их следует заменить. Устанавливаем систему выпуска отработавших газов в обратной последовательности.

Особенности цельного выпускного трубопровода

Разрезка цельного выпускного трубопровода

Выпускные трубопроводы выполнены цельными.

Для замены отдельных частей выпускного трубопровода, необходима его разрезка.

Для этого необходимо:

• четко обозначить зону разрезки, как объяснено ниже,
• правильно использовать режущий инструмент (Mot. 1199-01),
• правильно установить муфту выпускного трубопровода.

Пример зоны разрезки

Пред разрезкой выпускного трубопровода наметьте середину (D) между двумя метками (Р1) и (Р2).

Расстояние между двумя метками на трубе выпускного трубопровода составляет (Х1): 80 мм.

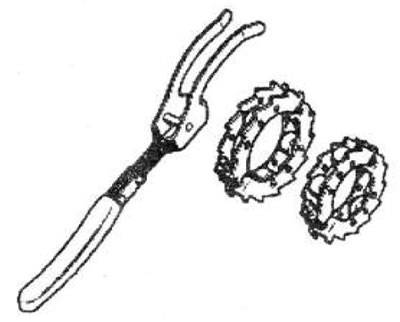

Использование приспособления Mot. 1199-01

Установите приспособление (Mot. 1199-01) (1) на трубу выпускного трубопровода.

Затяните до приведения в соприкосновение приспособления с трубой два винта, так, чтобы резец слегка прижимался к трубе.

Поворачивайте резец с помощью рукоятки, прижимая его к трубе (как показано на рисунке выше).

По мере выполнения операции подтягивайте оба винта приспособления до завершения резки.

Примечание: Во избежание деформации трубы не затягивайте слишком сильно винты приспособления.

После разрезки трубы удалите напильником заусенцы на части выпускного трубопровода, которая будет повторно использоваться на автомобиле.

Муфта выпускного трубопровода с 2 болтами

Наденьте муфту на часть выпускной трубы, установленную на автомобиле.

Выставьте выпускной трубопровод до соприкосновения с выступами (2) внутри ремонтной муфты.

Слегка подтяните стяжной болт или болты муфты выпускного трубопровода (в зависимости от модели).

Установите на автомобиль вторую часть выпускного трубопровода, вставив его в муфту выпускного трубопровода.

Примечание: При необходимости, используйте гидравлический домкрат для поднятия и удержания тяжелых и крупногабаритных частей выпускного трубопровода.

Вставьте вторую часть выпускного трубопровода до соприкосновения с выступами внутри муфты выпускного трубопровода.

Проверьте выравнивание меток зоны резки (3) (если они есть).

Ориентируйте муфту так, чтобы исключить соприкосновение ее стяжного болта или болтов с теплозащитными экранами.

Затяните требуемым моментом:

• гайку муфты выпускного трубопровода с одним стяжным болтом (25 Нм) (если она есть),
• гайки муфты выпускного трубопровода с двумя стяжными болтами (18 Нм) (если она есть).

Проверьте и исправьте в случае необходимости:

• отсутствие соприкосновения под кузовом выпускного трубопровода с тепловыми экранами,
• наличие и надежность крепления всех тепловых экранов.

Примечание: Поврежденный тепловой экран подлежит обязательной замене.

Запустите двигатель.

Убедитесь в отсутствии утечек, при необходимости устраните утечку.

Примечание: В случае утечки газов через патрубок выпускного трубопровод А с 1 стяжным болтом, нанесите герметик для систем выпуска отработавших газов на патрубок.

Если не удается устранить утечку с помощью герметика:

• снимите и замените использованную муфту выпускного трубопровода,
• проверьте состояние труб выпускного трубопровода (состояние поверхностей труб, наличие заусенцев в зоне разрезки, деформация труб),
• снова установите муфту выпускного трубопровода, следуя приведенным выше указаниям.

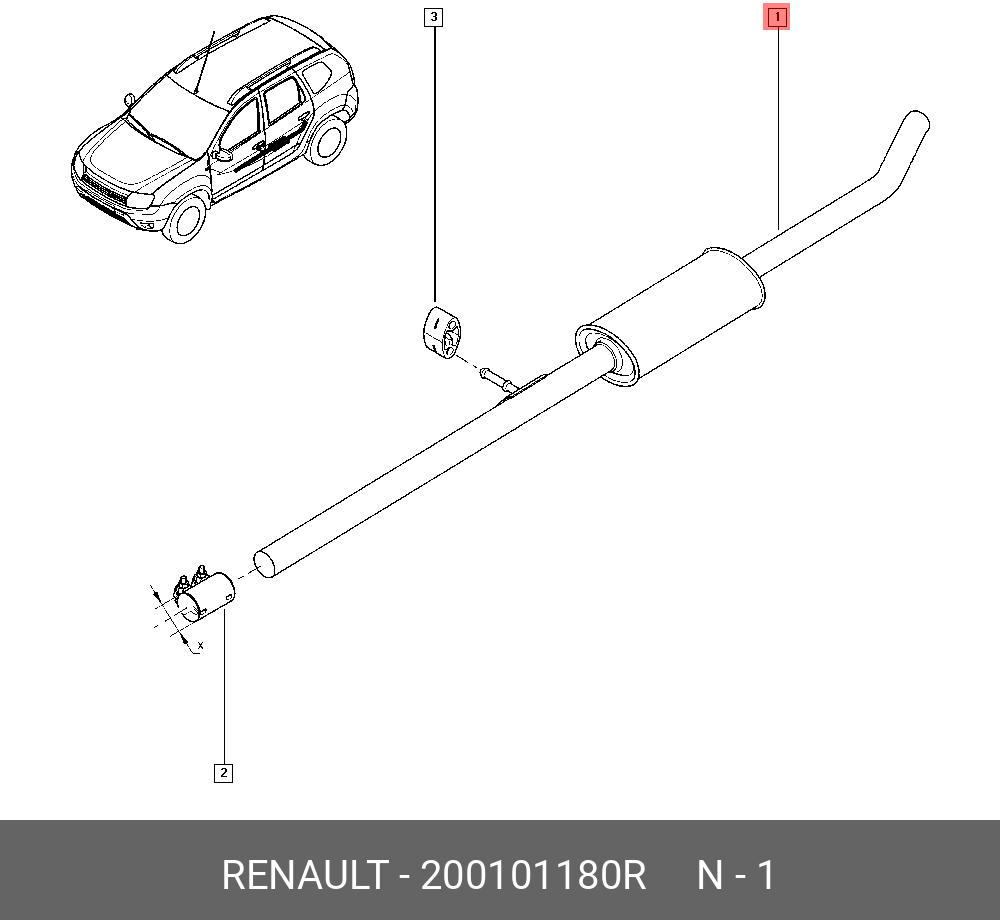

Промежуточный трубопровод (двигатель K9K) Renault Duster, Выхлопная система Расположение элементов система рециркуляции отработавших газов (K9K) Renault Duster, Выхлопная система

Диаметр труб глушителя рено дастер

Вам нужны распредвалы с фазой хотя бы 280+, например schrick. Ну и кованые шатуны не помешают, а то мотор то длинноходный. Даже не представляю сколько вы ввалили денег за валы и работу по демонтажу бошки, сварка выхлопа + прошивку, а по факту ваш болид медленнее стока. Много разговоров и интересных цифр на словах да на картинках, но ни одного замера еще не было. Может быть не затруднит разогнать ваш автомобиль до 100 сняв сей процесс на видео, просто интересно узнать ввалив в мотор неплохую сумму на сколько он стал быстрее.

__________________ Толковый выбор приходит с опытом. К опыту приводит выбор безтолковый.

Активность : 344

Характеристики системы выхлопов на Рено Дастере

Концерн Renault выпускал для российского рынка несколько модификаций Duster, которые немного отличаются друг от друга:

1. С 2011 г. была начата сборка машин на заводе «Автофрамос» в Москве. Покупателям предлагались автомобили с бензиновыми моторами объемом 1,6 и 2,0 л (мощностью 102 и 135 л. с. соответственно), а также с 1,5-литровым 90-сильным дизелем с наддувом.
2. После проведения в 2015 г. рестайлинга в производственной линейке сохранился 2-литровый мотор, но мощность выросла до 143 л. с. Дизельный силовой агрегат получил новый блок управления, что позволило довести отдачу до 109 л. с. Вместо 1,6-литрового двигателя К4М стал использоваться 114-сильный Н4М, который собирается на территории Российской Федерации.
3. Для рынка Европы с 2019 г. выпускается второе поколение машин (под брендом Dacia), отличающее очертаниями кузова и силовыми установками. Автомобили имеют бензиновые моторы серии TCe мощностью от 100 до 150 л. с., оснащенные компрессорами с регулируемой геометрией, или 115-сильный дизель Blue dCi с системой впрыска мочевины (для снижения токсичности выхлопа до нормативов Евро-6).

Двигатель 1 поколения

Выхлопные системы автомобилей, поставляемых на российский рынок, унифицированы по конфигурации. Бензиновые модели имеют каталитический нейтрализатор. На дизельной модели с 2015 г. применяется фильтр для улавливания частиц сажи (находится в одном корпусе с катализатором). Конфигурация трубопроводов зависит от трансмиссии машины: на модели 4х2 резонатор находится в центральной части днища, а на версии 4х4 узел смещен к задней подвеске. Из-за такого расположения запасного колеса применяются разные по конструкции и конфигурации глушители.

Мотор 2 поколения авто

На европейских автомобилях второго поколения применен нейтрализатор, интегрированный в выпускной коллектор. Остальные компоненты выхлопной системы остались неизменными. Датчики концентрации кислорода соответствуют повышенным экологическим требованиям. На машине с дизелем установлен дополнительный бак для мочевины, которая подается в выпускной трубопровод перед нейтрализатором SCR. Аммиак обеспечивает разложение оксидов азота до чистого азота и водяного пара. В конструкции сохранен фильтр для улавливания частиц сажи.

Возможна ли самостоятельная замена элементов

В случае повреждения компонентов системы выхлопа владелец машины может заменить неисправные участки самостоятельно или в условиях гаражного сервиса. На поверхности трубопроводов предусмотрены заводские метки, указывающие на линии распила при ремонте. Резка осуществляется абразивным инструментом на автомобиле или на снятой конструкции. Следует учитывать, что на машинах с передним приводом вынуть трубу в сборе из-под задней балки без снятия подвески невозможно.

Для соединения элементов используют специальные хомуты с винтом. При затягивании резьбы происходит герметичное обжатие трубопроводов. Некоторые владельцы применяют газовую сварку с последующим покрытием поверхности термостойкой краской для защиты от коррозии. Если предполагается снятие системы выпуска газов в сборе, отворачивают гайки на фланце, приваренном к коллектору

Резьбовые соединения предварительно обрабатывают жидкостью WD-40 и очищают от нагара, а затем осторожно отворачивают головкой

Если керамическая вставка в нейтрализаторе разрушилась, владелец может установить металлический корпус со встроенным пламегасителем (например, для 1,6-литровых моторов выпускается узел Bosal 099-948). Изделие крепят к трубопроводам с помощью муфт, дополнительно производят перепрограммирование блока управления. Владельцы отмечают изменение тональности работы двигателя из-за снижения сопротивления потоку газов. Мощность и тяговые возможности силового агрегата остаются неизменными.

Renault Duster 2013 г.в., наблюдения и поломки за 6 лет эксплуатации?

Знакомьтесь – Renault Duster 2013 года, дорестайл, 2.0л бензин 135 л.с., МКП6 и полный привод. Пробег на текущий момент 90 000 км и самое время подвести итоги эксплуатации.

Владельцы Дастеров в большинстве внимательны к своему авто, и этот не исключение, – все ТО и расходники вовремя. К расходникам относятся масла и другие рабочие жидкости по регламенту. Да, есть много других деталей, у которых есть плановый износ и ограниченный ресурс, но считать ли их расходниками – вопрос спорный. Надо сказать, что пробеги были в основном трассовые, поэтому, к примеру, заводские колодки “дожили” аж до 82 000 км. Обычно же к 100 тысячам меняется уже 2й комплект и диски.

Итак, какие же были проблемы за 6 лет и 90 000 км.

1. Треснула лампа ПТФ на пробеге 40 000 км. Дело было зимой, ехали по сугробам и видимо при контакте со снегом.

2. Слетела прошивка на MediaNav ШГУ, просто перестало работать, кнопки не нажимаются итп., пробег 45 000, при обновлении прошивки слетели карты, пришлось их отдельно загружать.

3. Сгорела катушка зажигания 3 цилиндра на 70 000км, стандартная тема практически всех дастеров на пробеге 50+. На фото катушка и обгоревшая свеча.

4. Замена механизма ГРМ на ТО-75 упреждающе, ибо чревато. Кстати, при замене было соввано 4 из 9 болтов крепления защиты двигателя ( болты были тонкие М6, с мелкой резьбой при том еще).

Перед самым ТО-75 начало троить на холостых – выявилась бракованная свеча. Это, конечно, не проблема авто, с браком всякий может столкнуться.

5. Замена АКБ на 80 000 перед последней зимой упреждающе

6. Замена рулевых наконечников на пробеге 85 000 (стандартная замена всех дастеров).

Примерно тогда же была замечена пропажа одного упора лючка бензобака (отвалился), но так как ни на что не влияло – ничего и не делалось пока.

7. Прогорела гофра глушителя уже почти что на 90 000, совсем недавно менялась. Сняли и вварили новую.

Была еще стандартная для многих проблема в закисании и замерзании личинки замка – тут ВД-40 разрулил.

На этом все, за 6 лет проблем не так много, в основном, конечно, уже после гарантии. Ни одна из проблем не привела к эвакуатору, что показательно. Продолжаем наблюдения, спасибо всем кто дочитал!

Система выпуска отработавших газов Renault Duster

Система выпуска отработавших газов предназначена для отвода отработавших газов от цилиндров двигателя, а так же для уменьшения шума от работы двигателя.

В состав элементов системы выпуска отработавших газов входят:

• приемная труба с виброизолирующей муфтой и каталитическим нейтрализатором;

• выпускная труба с установленными на ней основным и дополнительным глушителем.

Для снижения передачи вибраций на кузов и уменьшения нагрузки на систему при колебаниях силового агрегата в выпускную трубу встроена виброизолирующая муфта — сильфон.

В выпускную трубу, после каталитического нейтрализатора, установлен диагностический датчик концентрации кислорода.

От воздействия высокой температуры (отдельные элементы системы выпуска отработавших газов разогреваются свыше 300 °С) детали автомобиля защищают термозащитные экраны, расположенные на выпускном коллекторе и на кузове автомобиля.

В процессе эксплуатации автомобиля элементы выпускной системы подвергаются воздействию высокой температуры, вибрации, а также воды, снега и реагентов, которыми поливают дорогу зимой. Поэтому, как правило, отдельные элементы системы выпуска отработавших газов служат на автомобиле не более пяти лет. Перегорают перегородки в глушителе, появляется сквозная коррозия, нарушается герметичность соединения элементов системы выпуска. Такие неисправности приводят к повышению уровня шума выхлопа работающего двигателя. Места нарушения герметичности определяем визуально по следам нагара.

Важный момент

Во избежание получения ожогов работу следуег выполнять после остывания деталей системы выпуска отработавших газов до безопасной температуры. Выполняя проверку при работающем двигателе, не прикасайтесь к разогретым деталям.

Место прорыва газов можно обнаружить, проводя рукой возле деталей выпускной системы. Это может быть полезно, когда повреждение не удалось обнаружить по нагару (например, когда газы прорываются вверх, наблюдая снизу, место прорыва обнаружить затруднительно).

Совет

Неисправные элементы системы, поврежденные сквозной коррозией, необходимо заменить. Восстановление герметичности системы выпуска отработавших газов с помощью сварки дает только кратковременный эффект.

Признаками неисправности каталитического нейтрализатора могут быть заметная потеря мощности двигателя и неустойчивая работа двигателя на холостом ходу.

Руководство по обслуживанию и ремонту Рено Дастер

Видео по теме «Система выпуска ОТРАБОТАВШИХ ГАЗОВ» для Renault Duster

Источник статьи: http://carmanuals.ru/renault/renault-duster-2011-16-20-15-dci/sistema-vypuska-otrabotavshih-gazov/sistema-vypuska-otrabotavshih-gazov

Как временно отремонтировать глушитель?

Если под рукой нет сварки или вы не умеете ей пользоваться, и требуется временный ремонт, например, чтобы добраться до автосервиса или дождаться, пока прибудет новая деталь, можно использовать термостойкий бинт. Его легко изготовить самостоятельно. Для этого потребуется стеклоткань и эпоксидный клей, купить их можно в автомагазинах; можно использовать холодную сварку.

Перед применением материалов металл тщательно очищается и обезжиривается, после этого можно заклеить небольшую трещину и замотать ее стеклотканью или пропитать последнюю составом и примотать, пока он не застыл. Таким образом можно проделать временный ремонт глушителя своими руками без сварки.

Холодная сварка при ремонте

Ремонт глушителя холодной сваркой не даст настолько же качественного эффекта, но в качестве временного его рассматривать можно. Он доступен каждому автомобилисту, стоит недорого и позволяет быстро выполнить работу, не снимая глушитель. Подходит такой способ при незначительных повреждениях. Холодная сварка выпускается в следующих формах:

• Жидкая: хорошо подходит в тех случаях, когда нужно пропитать стеклоткань или соединить детали, до которых сложно добраться.
• В виде пластичной массы. Отличается высокой прочностью, хорошо отталкивает влагу, не боится воздействия высоких температур.

Достаточно простым способом является холодная сварка для ремонта глушителя, с ее помощью работа осуществляется быстро. Для этого понадобится следующее:

• Обработать границы поврежденного места щеткой по металлу.
• Зачистить поверхность при помощи наждачной бумаги и обезжирить ее.
• Подготовить к работе холодную сварку, она продается с вложенной инструкцией, поэтому процедура сложностей не вызовет.
• Состав нужно нанести на трещины и повреждения, хорошо выровнять.
• Нужно делать довольно быстро ремонт глушителя: холодная сварка застывает почти мгновенно и становится твердой, теряет гибкость.
• После того как состав высохнет, глушитель можно ставить на место.

Совет: ремонт гофры глушителя без сварки провести можно, попробовав вырезанную деталь закрепить на холодную сварку, однако такое решение может быть только временным, так как при активной эксплуатации автомобиля приклеенная таким образом деталь может отвалиться из-за постоянной тряски.

Холодная сварка наиболее эффективна, если сколы и трещины небольшие: крупный участок с ее помощью восстановить довольно сложно, и эффект будет временным.

Стеклоткань и бандаж герметик

Временный ремонт глушителя без сварки возможен при использовании герметика и стеклоткани. Этот метод позволяет продлить жизнь системы на месяц и более, чего вполне хватает, пока будет найдена подходящая деталь нужного качества. Если участок повреждений достаточно большой, лучше использовать бандаж для ремонта глушителя и выхлопной трубы. Его можно изготовить самостоятельно. Для этого вам потребуется стеклоткань, можно использовать и листовое железо, при помощи которого поврежденная часть будет прикрыта.

Не стоит опасаться высоких температур: стеклоткань не горит и не плавится под их воздействием. Главное — плотно прижить материал к поврежденной поверхности, наматывать желательно в несколько слоев

Использовать можно герметик; выбирая его, внимание стоит обращать на термостойкий. Притянуть ткань можно либо специальными регулируемыми металлическими хомутами, либо использовать для этого толстую проволоку из стали.

Неплохим вариантом для быстрого ремонта может стать асбест, можно использовать шнур из него. Материал твердый, поэтому его сначала размачивают в воде, затем, когда он станет достаточно гибким, его кладут поверх поврежденного участка выхлопной системы и выравнивают, чтобы не осталось пустот. После этого применяют асбестовый шнур. Им обматывают уже прижатый к трубе материал. Для того чтобы асбест держался, используют мягкую проволоку, которой можно его зафиксировать.

Термостойкий герметик для ремонта глушителя и выхлопной трубы можно использовать, если повреждение не очень серьезное, имеется скол, трещина или небольшое отверстие. С большими пробоинами материал не справится, так как ему нужно на чем-то держаться.

Разновидности глушителей

Модели различают по характеристикам и принципу действия. Преобразователи шума делают из металла – нержавеющей или черной стали с алюминиевым, цинковым покрытием. Первый тип универсален, подходит для разных машин, недорого стоит, но имеет маленький срок эксплуатации. Алюминизированные служат долго, но их выпускает ограниченное количество предприятий.

Схема устройства глушителя

По принципу работы глушителя автомобиля выделяют несколько групп:

• Самые простые – ограничительные. Деталь сделана в форме трубы, которая сначала сужается и создает сопротивление, а заканчивается расширением. Устройство используют в качестве предварительного фильтра, а не для отвода выхлопных газов.
• Отражательные. В корпусе вмонтированы акустические зеркала. Звуковая волна, сталкиваясь с препятствиями, постепенно теряет свою силу. Такая конструкция глушителя автомобиля применяется на выходе системы.
• Резонаторные. В состав резонаторных приспособлений входят несколько камер, которые разделяет сплошная перегородка. Колебания частоты в замкнутых пространствах гасят друг друга. Такие конструкции отработанному потоку препятствуют незначительно. Глушители размещают после приемной трубы.
• Поглотительные. Поглотители шумовые эффекты гасят с помощью специальных материалов. В корпусе не устанавливают лабиринт перегородок. Пространство заполняют стекловатой или минеральными волокнами. Звукоизоляция таких моделей ниже, поэтому привлекает сторонников тюнинга.

В спортивных машинах часто используют прямоточные фильтры. Такой глушитель автомобиля устроен более просто. В корпус из высокопрочного металла вмонтирована труба с многочисленными отверстиями. Перфорированная конструкция покрыта стекловолокном и стальной сеткой. Звуковые волны, проходя через систему, преобразуются в тепловую энергию. Цена прямоточных моделей обычно выше, их изготавливают полностью из нержавеющей стали.

Устройство глушителя автомобиля допускает сочетание разных типов. Подобный метод используют во время проектирования дорогих автомобилей, чтобы добиться бесшумной работы двигателя.

Части глушителя

Эта система не однородна, она собирается из нескольких частей, а именно их пять:

• Это выпускной коллектор, сейчас многие могут сказать — что он не относится к глушащей системе, но он с ней взаимодействует напрямую – основное его назначение отводить газы из двигателя, поэтому я все же его включу в схему.
• Приемная труба.
• Катализатор.
• Резонатор.
• И последняя часть, собственно сам глушитель.

Про выпускной коллектор мы с вами поговорили, также можете почитать . Переходит сразу к приемной трубе. Она создана для соединения выпускного коллектора и катализатора

Вроде что на нее обращать внимание, труба и труба – НО, в ней зачастую устанавливают так называемый виброгаситель (попросту гофру), которая призвана гасить вибрации от двигателя и не передавать их дальше, ни на кузов, ни на глушитель

Катализатор – призван бороться с отработанными газами, а именно с их отчисткой. Выхлоп, который идет от силового агрегата содержит много вредных элементов. Катализатор дожигает их, делая – безвредными, концентрация падает в разы. Конечно совсем отчистить не получается, но прогресс на лицо. Если бы не было катализаторов, мегаполисы просто задохнулись от выхлопных газов. Про его устройство читаем здесь.

Резонатор и глушитель – эти две части уже борются с потоком газов и звуком, они предназначены в первую очередь для гашения звука и только во вторую снижения температуры. Газы, которые прошли катализатор, по трубам достигают сначала резонатора, а уже затем самого глушителя.

Подробнее об устройстве глушителя и резонатора

Если честно, то сейчас нет одинакового строения глушителя, каждый производитель ищет свое решение и способы производства. Но почему так?

Это достаточно сложный цикл, ведь глушитель должен поглощать звук, но и не лишать двигатель мощности. Как заверяют производители, машину можно сделать практически бесшумной, установив еще один резонатор и нарастив объем глушителя — вот только мощности от двигателя будет «отжираться» значительно. Если штатный вариант отнимает от 5 до 7%, то установка новых резонаторов увеличит этот показатель до 10 – 15%! А оно нам нужно? Вот и химичат производители над идеальной формой, чтобы слышен был только «шелест» силового агрегата, да и мощность была на уровне.

Какой резонатор в разрезе – если представить его разрез, то это несколько перфорированных труб внутри металлического корпуса, они находятся не на одном уровне, а как бы параллельны. Поток «отработки» — попадает в резонатор, где встречается сначала со стенками, теряя свое давление и часть звука. Происходит это так, волна ударяется о стенку и возникает ответная волна, которая встречается с вновь поступившими газами – то есть энергия гасит сама себя. Затем в параллельную трубу поток проходит в другую камеру, там также встречается со стенкой, опять теряя часть энергии. Внизу этой камеры есть третья труба, по которой газы поступают уже до глушителя. Таким образом, на уровне резонатора, гасятся 30 – 40% давления газа и его звука (в основном низкие тона). Но почему не все? Если сделать резонатор больше он попросту не поместится под машиной в середине — будет слишком большой объем, который также скрадет мощность двигателя.

Глушитель – находится сзади, где больше всего места. Он самый крупный из всех частей, по сути он мало чем отличается устройством от резонатора (также есть камеры и «глухие» стенки), только объемами. Еще одно отличие здесь встречается камера с так называемым поглотителем – из перфорированной трубы газы и звук проходят в поглотитель, оставляя там большую часть энергии и звука.

Замена резонатора

После длительного выбора резонатора для Рено Дастер, все же решено было остановиться на продукции компании CBD. Да и стоит он недорого – всего лишь 1500 р. Добавкой еще паста для системы и пара хомутов 4,8 см – 300 р. Хомуты туговато, но налезают, с этим проблем нет.

Настало время выполнить замену предустановленного резонатора на новый. И сделать это на самом деле не так трудно. Последовательность действий следующая:

• Нужно замерить диаметры труб штангенциркулем, а потом уже выполнять разметку и двигаться дальше.
• В результате замеров получается, что у заводской трубы поближе к глушителю диаметр 4 см, а у раструба CBD внутренний диаметр – 4,6 см. Выходит, остается еще по 3 мм пространства, если их вставить друг в друга.
• Чтобы дело прошло четко, нужно с одной стороны отрезать трубу возле катализатора. Там с размерностью все в порядке. Затем уже выполнять разметку со второй стороны.
• Если со второй стороны сразу обрезать, как положено, потом придется разбираться с зазором в 6 мм. И он только кажется маленьким.
• Сужение штатной трубы вошло внутрь на 5 см, но посредством герметика вошло без проблем.
• Далее нужно добротно смазать это пастой для выхлопной системы и затянуть хомутами по обоим краям. Пасту забить и в раструб тоже.
• Остается прогреть стыки феном (строительным), и завести движок. Герметик начинает затвердевать и на этом конец.

Если рассмотреть резонатор подробнее, выполнен он хорошо для своей цены. Прогнивать тоже начнет вряд ли, ведь заявлено, что материал – нержавейка, и этому хочется верить. Но не обошлось без косяков – недочет изготовителя данной запчасти в диаметре раструба.

Выбрав для себя этот резонатор Duster, учтите его главную особенность.

Признаки неисправности в системе вывода газов

Основные симптомы, указывающие на повреждение деталей системы отвода отработавших газов, следующие:

• появление гула или рокота, который может пропадать по мере прогрева силового агрегата (подобный эффект наблюдается при разрушении гофрированной секции);
• запах выхлопных газов в салоне, которые выходят через трещины в трубопроводах или гофрированной вставке;
• металлический звон переменной тональности, возникающий из-за вибрации выгоревших перегородок;
• включение предупредительного индикатора Check Engine (это происходит при выходе из строя датчиков кислорода, каталитического нейтрализатора или сажевого фильтра);
• стук при движении автомобиля, возникающий при обрыве или расслоении резиновых подвесов.

Элементы выходят из строя из-за естественного износа или в результате воздействия дорожных реагентов или конденсата, которые постепенно разрушают металлические детали или сварные швы. Часто причиной поломки является внешнее механическое воздействие (например, удары о камни или грунт при движении по пересеченной местности).
