Замена охлаждающей жидкости и датчика температуры в Рено Логан

Антифриз для Рено Дастер

Выбор антифриза

Сейчас на рынке охлаждающая жидкость Рено Логан представлена ​​в огромных количествах, поэтому сделать выбор стало очень сложно. В статье будут даны несколько советов по выбору, а также будут рассмотрены несколько популярных типов жидкостей.

• Антифриз карбоксилатного типа. Благодаря тому, что он имеет сбалансированное состояние отличного качества, его можно использовать при различных температурах. Данная категория охлаждающей жидкости имеет базовые формулы, благодаря которым происходит надежная защита ее свойств. Этот тип исключает возможность каких-либо неожиданных неисправностей во время эксплуатации автомобиля. Поэтому многие производители для своих автомобилей отдают предпочтение именно этому антифризу.
• В девяностые годы большим спросом пользовался гибридный тип, но сегодня он также популярен у многих автовладельцев. Такая популярность объясняется надежностью и долгим сохранением его положительных свойств.
• Традиционный тип хладагента считается устаревшим, хотя он обладает отличными кондиционирующими свойствами, которые сохраняются довольно долгое время
• Самая современная и перспективная разработка на сегодняшний день — это тип Lobrid. Благодаря тому, что в состав входят всевозможные присадки и присадки, повышающие защитные свойства головок и блока цилиндров, данный вид занимает лидирующие позиции среди фаворитов данного сегмента.

Поэтому система охлаждения Рено Логан отлично будет работать с таким типом охлаждающей жидкости. Но, несмотря на это, каждый может выбрать именно то, что считает нужным.

Меняем антифриз и прокачиваем систему

Продажа Renault Dokker в России

Объявления о продаже новых и б/у авто

Санкт-Петербург

Dokker 2018

819 000 q

Санкт-Петербург

Dokker 2018

870 000 q

Москва

Dokker 2018

690 000 q

Москва

Dokker 2019

945 000 q

Москва

Dokker 2018

1 080 000 q

Москва

Dokker 2018

749 000 q

Юрьев-Польский

Dokker 2020

1 250 000 q

Казань

Dokker 2018

969 000 q

Шахты

Dokker 2017

840 000 q

Бахчисарай

Dokker 2013

799 000 q

Бахчисарай

Dokker 2019

1 150 000 q

Екатеринбург

Dokker 2018

795 000 q

Екатеринбург

Dokker 2018

919 000 q

Екатеринбург

Dokker 2017

890 000 q

Екатеринбург

Dokker 2018

1 125 000 q

Челябинск

Dokker 2018

800 000 q

Омск

Dokker 2018

830 000 q

Новосибирск

Dokker 2019

1 050 000 q

Новосибирск

Dokker 2017

870 000 q

Новокузнецк

Dokker 2017

780 000 q

Удаление старой жидкости

Не следует пытаться сдернуть нижний шланг радиатора без предварительного ослабления стягивающего хомута. При снятии контргайки нужно осмотреть хомут. Если он оригинальный, то его придется заменить. Французский автоконцерн ставит одноразовые хомуты .

Дальше нужно действовать в следующем порядке:

• Снимаются шланги с радиатора и патрубка расширительного бачка. Это позволит быстрее слить тосол «Рено Логан» и обеспечит качественную замену в дальнейшем.

• Из-за особенностей конструкции автомобиля простым отсоединением шлангов полностью избавиться от тосола не получится. Часть его останется в радиаторе. Чтобы полностью удалить тосол, нужно снять трубки со шлангов термостата и опустить их емкость со слитой жидкостью.
• Система охлаждения продувается с помощью компрессора. Воздух нужно подавать одновременно — через расширительный бачок и шланги термостата. Давление не должно быть избыточным, чтобы не произошло повреждение сот радиатора.
• После полного опустошения охладительной системы можно вернуть все шланги и хомуты на место.

После проведенных процедур можно приступать к заливу новой жидкости. Выбор антифриза остается за владельцем авто. Было время, когда инженеры Renault рекомендовали использовать тосол с названием GLACELF AUTO SUPRA производства Total. Его легко узнать по оранжевому цвету. Но сегодня автоконцерн рекомендует использовать Renault Glaceol RX Type D. Антифриз этой марки выпускается в виде концентра, а перед заливкой его нужно разбавить дистиллированной водой.

На какие модели авто ставится двигатель К4М

Модель	Годы выпуска
Lada Largus	2012 – н.в.
Lada Largus Cross	2014 – н.в.
Nissan Almera G15 (3 поколение)	2012 – 2019
Nissan Terrano (3 поколение)	2014 – 2016
Renault Clio (3 поколение)	2005 – 2009
Renault Clio (3 поколение рестайлинг)	2009 – 2011
Renault Duster (1 поколение)	2010 – 2015
Renault Fluence (1 поколение)	2009 – 2013
Renault Fluence (1 поколение рестайлинг)	2012 – 2017
Renault Kangoo (2 поколение)	2008 – 2013
Renault Kangoo (2 поколение рестайлинг)	2013 – 2016
Renault Logan (1 поколение рестайлиг)	2009 – 2016
Renault Logan 2	2014 – 2018
Renault Logan 2 рестайлинг	2018 – н.в.
Renault Logan Stepway	2018 – н.в.
Renault Megane (1 поколение рестайлинг)	1999 – 2003
Renault Megane (2 поколение)	2002 – 2006
Renault Megane (2 поколение рестайлинг)	2006 – 2009
Renault Megane (3 поколение)	2008 – 2012
Renault Megane (3 поколение рестайлинг)	2012 – 2014
Renault Megane (3 поколение 2-й рестайлинг)	2014 – 2016
Renault Sandero (1 поколение)	2009 – 2014
Renault Sandero 2	2012 – 2018
Renault Sandero 2 рестайлинг	2018 – н.в.
Renault Sandero Stepway (1 поколение)	2010 – 2014
Renault Sandero Stepway 2	2014 – 2018
Renault Sandero Stepway 2 рестайлинг	2018 – н.в.
Renault Scenic (2 поколение рестайлинг)	2006 – 2009
Renault Scenic (3 поколение)	2009 – 2012
Renault Scenic (3 поколение рестайлинг)	2012 – 2013
Renault Scenic (3 поколение 2-й рестайлинг)	2013 – 2015

Замена антифриза Логан

На модели Логан правильная замена антифриза предполагает:

• слив;
• промывку;
• заливку свежей жидкости.

При этом промывать систему необходимо, так как при сливе в блоке и труднодоступных участках частично остается старый антифриз (до 1 литра), частицы ржавчины, примеси и отложения. Если такие элементы не удалить из системы, свежая жидкость быстро загрязняется, сокращается срок службы антифриза и снижается эффективность и надежность работы всей системы охлаждения.

С учетом того, что на Логан может стоять несколько видов двигателей (дизель, бензин разных объемов), некоторые особенности замены могут отличаться в зависимости от типа ДВС (самый распространенный 1.4 и 1.6 бензиновый агрегат).

Однако общий порядок действий при необходимости поменять антифриз Логан во всех случаях практически не отличается:

подготовить около 6 литров готового антифриза (концентрат, разведенный с дистиллированной водой в нужных пропорциях 50:50, 60:40 и т.д.);
далее автомобиль нужно загнать на яму или поднять на подъемнике;
затем следует дать двигателю остыть до приемлемой температуры, чтобы избежать ожогов и травм;
с учетом того, что нет сливной пробки на радиаторе Рено Логан, снимать потребуется нижний патрубок;
для снятия патрубка снимается защита двигателя (выкручивается 6 болтов), левый пыльник двигателя (3 самореза и 2 пистона);
получив доступ к патрубку, нужно подставить емкость для слива, снять хомут и стащить шланг вверх;
обратите внимание, низкопрофильные хомуты снимаются при помощи инструмента, их также сложнее поставить. По этой причине их часто меняют на простые червячные хомуты хорошего качества (размер 37 мм).
пока антифриз сливается, нужно открутить крышку расширительного бачка и открыть клапан выпуска воздуха (стоит на патрубке, который идет на печку салона).
также можно продуть систему через расширительный бачок (при такой возможности), чтобы слить весь антифриз;
кстати, сливной пробки на блоке двигателя нет, так что оптимально максимально тщательно сливать ОЖ доступными способами;

После слива можно устанавливать патрубок на место и переходить к промывке или заливать свежий антифриз

Залив жидкость в полном объеме, мотор нужно прогреть, убедиться в герметичности системы и еще раз проверить уровень охлаждающей жидкости (норма — между отметками «мин» и «макс» на холодном моторе);

также может потребоваться убрать воздушные пробки из системы. Для этого открывается крышка расширительного бачка, автомобиль ставится так, чтобы передняя часть была выше задней, после чего на холостых оборотах следует активно погазовать.

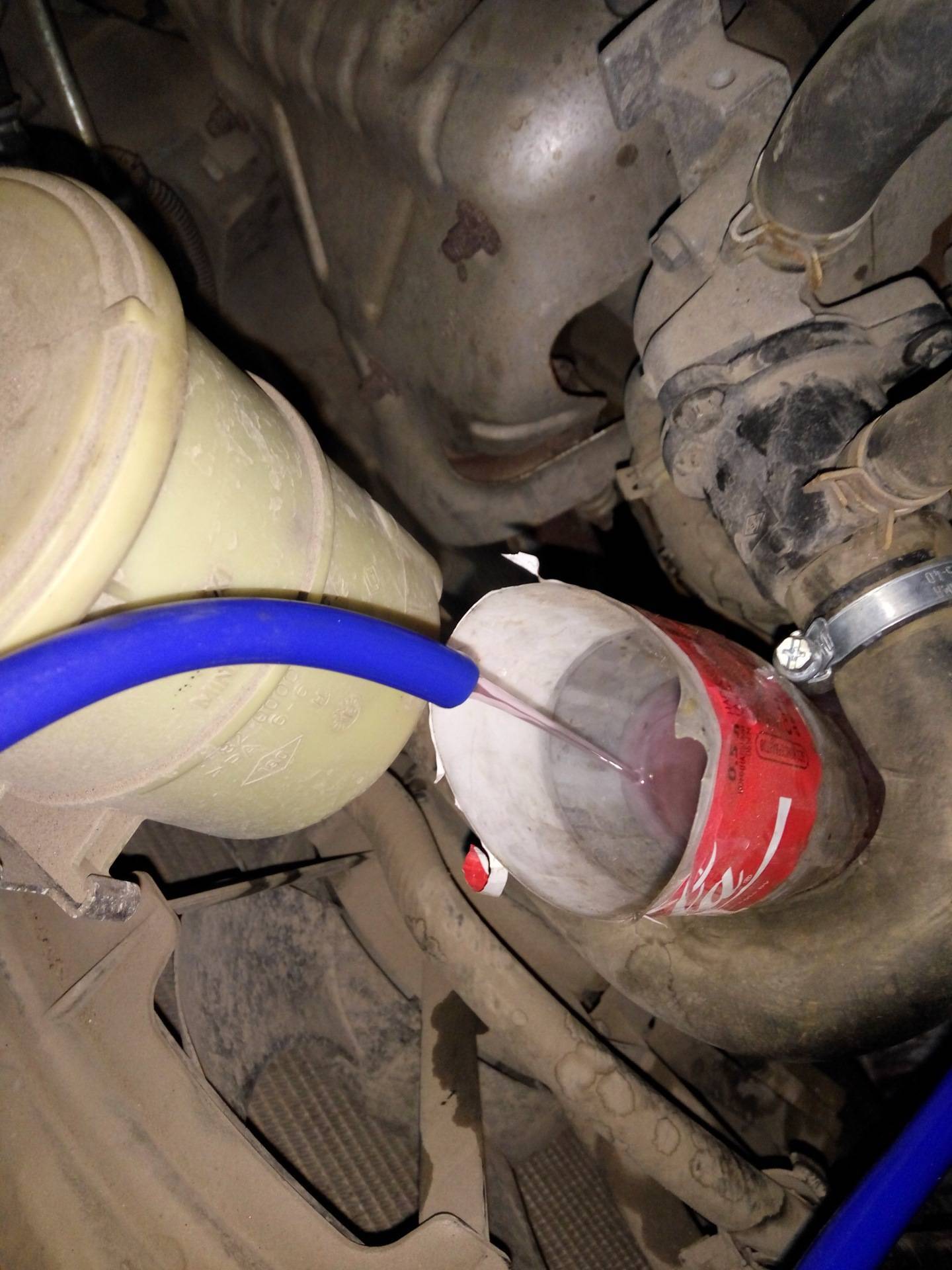

еще один способ убрать воздух – открыть штуцер для выпуска воздуха, закрыть крышку бачка и снова прогреть мотор. Если все в норме, система герметична и печка дует горячим воздухом, тогда замена антифриза Рено Логан проведена успешно.

Ремонт прибора, показывающего уровень тепла

Датчик температуры находится с фронтового бока головки блока со стороны первого цилиндра. Чтобы провести замену датчика, стоит дать полностью остыть двигателю до холодного состояния. Заменяя деталь, следует при отключённом зажигании отжать фиксирующий жгут проводов колодки и отсоединить её от кабелей датчика температуры.

Закрыть пробоину в блоке пальцем, чтобы остановить утечку жидкого раствора. Установить датчик температуры в обратном порядке. Если требуется, то проверить работу системы датчика и довести до нормального состояния уровень раствора в бачке. Соединять блок цилиндров и датчик уплотнённой шайбой из алюминия.

Порядок шагов по смене охлажд. смеси

1. Подлезьте под свой автомобиль, далее вам стоит выкрутить так называемую защиту мотора и снимите внутренний щиток. Данный щиток сохраняет левую часть мотора от попадания в него грязи. После этого поставьте под слив канистру для сбора смеси.
2. Целиком выкрутите пробку сливной горловины механизма охлаждения мотора. Далее стоит открутить верхнюю часть заливной емкости.
3. Еще вы можете частично выкрутить пробку (если уровень напора понизится, то выкрутите ее целиком).
4. После слива смеси из радиатора закрутите все обратно как было раньше. Ослабьте силу сжатия вентиля на внутреннем патрубке, далее стоит слить остатки смеси из мотора.
5. С помощью насоса или шприца стоит откачать из расширительной емкости старый антифриз и влить свежий.
6. Залейте свежую смесь до того уровня, пока смесь не станет вытекать. Далее просто закройте крышку.

После замены проверьте общий показатель уровня антифриза. Если антифриза в баке мало — доведите его до «F» отметки.

• Если на нагретом моторе из внутренней печки не идет теплый поток — это может говорить о появлении в системе охлаждения водяной/воздушной пробки. Если воздух немного теплый во время работы мотора, то неисправность в вентиляторе, однако в том случае, если он прохладный — в охладительной смеси имеется пробка.
• Ослабьте силу сжатия вентиля на внутреннем патрубке радиатора, далее стоит открутить его и слить остатки смеси из мотора.

Как видно по тексту выше, замена антифриза в автомобиле “Рено Логан 1. 6” 8 клапанной версии – это по сути достаточно простая процедура. Выполнение этих работ в своем Логане самому дает вам новые знания и позволяет сэкономить деньги на ремонте своего автомобиля. Также это в целом отличная возможность узнать свой автомобиль и увидеть его в новом свете.

Приведенная выше инструкция даст пользователю провести перезолив антифриза самостоятельно без помощи людей. Теперь вы знаете как это сделать. В результате, вы также получаете возможность сэкономить свои деньги, а, в будущем, более уверенно проводить данную работу.

Схемы систем управления двигателями Рено Меган 2

Двигатели, устанавливаемые на автомобили Рено Меган 2, оборудованы электронной системой управления двигателем с распределенным впрыском топлива

Эта система обеспечивает выполнение современных норм по токсичности выбросов и испарениям при сохранении высоких ходовых качеств и низкого расхода топлива.

Управляющим устройством в системе является электронный блок управления (ЭБУ).

На основе информации, полученной от датчиков, ЭБУ рассчитывает параметры регулирования впрыска топлива и управления углом опережения зажигания.

Кроме того, в соответствии с заложенным алгоритмом ЭБУ управляет работой электродвигателя вентилятора системы охлаждения двигателя и электромагнитной муфтой включения компрессора кондиционера, выполняет функцию самодиагностики элементов системы и оповещает водителя о возникших неисправностях.

При выходе из строя отдельных датчиков и исполнительных механизмов ЭБУ включает аварийные режимы, обеспечивающие работоспособность двигателя.

Количество топлива, подаваемого форсунками, определяется продолжительностью электрического сигнала от ЭБУ.

Электронный блок отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность сигнала).

Для увеличения количества подаваемого топлива длительность сигнала увеличивается, а для уменьшения подачи топлива – уменьшается.

Ниже представлены схемы систем управления двигателями

Схема системы управления двигателем К4J и К4М на рисунке 1.

Схема системы управления двигателем F4R на рисунке 2.

Схема системы управления двигателем К9К на рисунке 3.

Источник

Периодичность замены, какое масло заливать

По регламенту производителя, сервисные замены моторного масла на Рено Логан проводятся через 15000 километров пробега или с интервалом 1 год. Но некоторые владельцы автомобилей считают этот интервал немного завышенным, рекомендуя при этом его сократить с учетом условий эксплуатации.

По паспорту и в инструкции по эксплуатации приводятся допуски, которыми должно быть наделено моторное масло. Рекомендация производителя указывает на применение оригинального масла, в данном случае, для бензиновых моторов это Elf Evolution 900 SXR. Чаще всего используется вязкость 5W-30 либо 5W-40. Для обновленных дизельных двигателей рекомендуется использовать масло Elf Evolution Full-Tech FE 5W-30.

Производитель допускает использование аналогов, единственное, они должны быть с допуском Renault-Nissan: RN0700/RN0710. У владельцев модели, наибольшую популярность получили следующие марки:

• Castrol GTX 5W-40 A3/B4
• Eni i-Sint 5W-40
• Liqui Moly Leichtlauf High Tech 5W-40
• Mobil Super 3000 x1 5W-40
• Motul X-cess 8100 5W-40
• Ravenol VST 5W-40
• Shell Helix Ultra 5W-40
• Valvoline SynPower 5W-40
• ZIC X9 5W-40
• Лукойл Genesis Armortech 5W-40

Из этого списка каждый может выбрать исходя из предпочтения, цены или любви к бренду.

О типах жидкостей

• Карбоксилатный — это вид антифриза, который наделен сбалансированными качественными кондициями, что позволяет использовать его в различных температурных условиях. Для данной категории охлаждающих жидкостей традиционно свойственна качественная базовая формула, обеспечивающая надежные защитные свойства. Такой хладагент исключит возможность появления непредвиденных неисправностей в охлаждающем контуре двигателя Рено Логан во время эксплуатационного периода. Большинство производителей настоятельно рекомендуют или даже применяют карбоксилатный антифриз в своих моделях автомобилей.
• Гибридный — данный тип нашел широкое применение в девяностых годах, но и сегодня является весьма популярной альтернативой, предпочитаемой многочисленной категорией владельцев авто, в том числе и Renault Logan. Жидкость обладает отменными показателями в плане надежности и длительности сохранения своих протекционных свойств в части элементов охлаждающего контура.
• Традиционный – тип жидкости, который считается устаревшим в сравнении с предыдущими, однако обладает хорошими кондиционными свойствами и способен на длительное их сохранение при эксплуатации.
• «Lobrid» — одна из новейших и перспективных разработок. Занимает достойное место среди лидеров данного сегмента благодаря применению в своем составе всевозможных добавок и присадок, способствующих повышению протекционных свойств в отношении блоков цилиндров и их головок, выполненных из алюминия.

Мы рекомендуем прибегнуть к применению именно этого вида жидкости для системы охлаждения двигателей в Рено Логан. Хотя, каждый сам определяет какую охлаждающую жидкость заливать в свое авто.

Для многих любителей основным критерием при выборе антифриза является его цвет, что наталкивает на не совсем корректное мнение об идентичности качественных свойств различных жидкостей при совпадении цветовой гаммы. И тут опять возникает вопрос: какой антифриз заливать? В действительности, наличие цвета у хладагента играет роль индикатора на случай протечек из контура охлаждения. Поэтому, если в конкретном автомобиле в систему залит желтый хладагент, то это еще не означает неспособность его к совмещению с красной или зеленой жидкостью. Совмещение не является обязательной процедурой, хотя о разнообразии цветовой гаммы жидкостей, подходящих к модели Рено Логан, лучше узнать у официального представителя производителя.

Это интересно: Какой длины дворники на рено логан — объясняем досконально

Замена датчика температуры

Процесс замены детали не вызовет затруднений и легко выполняется своими руками без помощи профессиональных механиков. Все, что вам нужно, это гаечный ключ на 21 дюйм и плоская отвертка. Выполняйте работы на остывшем двигателе.

1. Отсоедините отрицательный провод аккумуляторной батареи, отключив бортовую сеть.
2. Сжав фиксатор отверткой, отсоедините колодку разъема проводов.
3. Ослабьте затяжку гаечным ключом и вручную открутите деталь от гнезда. Если антифриз не был слит перед заменой (большинство водителей обходятся без этой операции), закройте отверстие пальцем, чтобы предотвратить утечку жидкости.
4. Вставьте новую деталь и надежно затяните.
5. Подключите контакты к проводам.
6. При необходимости долейте антифриз.

Не забудьте покрыть резьбу герметиком перед установкой новой детали и убедиться в наличии алюминиевой уплотнительной шайбы.

Этапы замены охлаждающей жидкости Рено Логан

Правильная замена охлаждающей жидкости включает в себя 3 этапа, слив, промывка и залив нового антифриза. Многие автолюбители пренебрегают этапом промывки, но это неправильно. Ведь в системе охлаждения остается старая жидкость. Также могут оставаться частички ржавчины или иных отложений, что в свою очередь приведет к быстрой потере защитных свойств нового антифриза.

Этот автомобиль выпускался с разными названиями модели и под разными автомобильными брендами, для продажи на разных рынках. Поэтому все действия будут аналогичными для следующих марок:

• Рено Логан (Renault Logan);
• Новый Рено Логан 2 (Renault Logan II Рестайлинг);
• Дачия Логан (Dacia Logan);
• Рено Тондар (Renault Tondar);
• Ниссан Априо (Nissan Aprio);
• Махиндра Верито (Mahindra Verito).

Самыми популярными двигателями у нас являются бензиновые, с объемом 1.4 и 1.6 литров. Второй выпускался в вариантах 8 и 16 клапанов. Существуют еще варианты, менее распространенные у нас, бензиновые объемом от 0.9 до 1.2 литра, а также дизельный мотор на 1.5 литра.

Слив охлаждающей жидкости

Сливать охлаждающую жидкость можно без ямы, добравшись до патрубка через подкапотное пространство. Этот способ описан в статье по замене антифриза на Сандеро Степвей, поэтому повторяться не будем.

Будем осуществлять слив антифриза снизу, удобнее делать это при наличии ямы или подъемника:

1. Сливной пробки на радиаторе Рено Логан нет, поэтому нам нужно добраться до нижнего патрубка. Для этого снимаем защиту двигателя, открутив 6 болтов (Рис.1). Еще снимаем левый пыльник двигателя удерживаемый 3 саморезами и 2 пистонами.
2. Теперь доступ к патрубку открыт, подставляем снизу емкость для старого антифриза, снимаем хомут и стаскиваем шланг по направлению вверх (Рис.2). Многим такие низкопрофильные хомуты не нравятся, так как без специального инструмента снятие и установка занимают много времени. Поэтому их часто меняют на обычные, червячного типа.
3. Антифриз начал сливаться, теперь нужно снять крышку расширительного бачка, чтобы ускорить процесс слива. А также открыть клапан выпуска воздуха, находящийся на патрубке идущим на печку салона (Рис.3).
4. В заключении не лишним будет продуть систему через расширительный бачок, так сольется максимальное количество жидкости.

Так происходит полный слив старого антифриза, на сколько это возможно, а вот сливной пробки на блоке двигателя не предусмотрено.

Промывка системы охлаждения

Промывка системы охлаждения двигателя с применением специальных химических средств рекомендована, если в сливаемой жидкости обнаружены непонятные сгустки или хлопья. Также к ней нужно прибегать, если до этого замены проводились не по регламенту, а через более продолжительные сроки. В остальных случаях можно обойтись дистиллированной водой.

Для этого устанавливаем патрубок на место и зажимаем его хомутом. Заливаем воду в расширительный бачок и дожидаемся пока она не пойдет с отверстия для выпуска воздуха. После чего отверстие закрываем, доливаем воду до уровня и закручиваем бачок.

Все, теперь можно запускать двигатель и дожидаться прогрева, чтобы жидкость пошла по большому кругу. В инструкции по эксплуатации рекомендуется периодически повышать обороты двигателя при прогреве, до 2000-2500.

После того как жидкость прошла по всей системе охлаждения, можно глушить мотор и сливать воду. Процедуру желательно повторить, пока вода не станет прозрачной. После слива прозрачной воды переходим к этапу заливки.

Заливка без воздушных пробок

Если замена антифриза производится с промывкой системы, то для залива лучше всего использовать концентрат. Разводить его следует с тем учетом, что в системе остается около 1 литра дистиллированной воды, которую слить не получится.

Чтобы залить новый антифриз, проверяем стоит ли на месте нижний патрубок радиатора и есть ли на нем хомут. Если все нормально, заливаем ОЖ в расширитель, до тех пор, пока она не пойдет со штуцера развоздушки, после чего закрываем штуцер колпачком. Продолжаем наполнять расширительный бачок до отметки МАКС и закручиваем пробку.

Заводим машину, периодически повышая обороты прогреваем. Если все сделано правильно, то воздушных пробок не будет и на прогретой машине печка будет дуть горячим. Осталось проверить уровень и при необходимости долить.

Если печка дует холодным, то воздушная пробка все же есть. Для ее удаления откручиваем пробку расширительного бачка, чтобы убрать давление в системе. Доливаем антифриз, если требуется и открываем штуцер для развоздушки для выпуска воздуха. Все опять закрываем, запускаем двигатель и повторяем процесс с прогревом.

Замена датчиков температуры

Проверка исправности датчика с помощью термометра и измерительного прибора является необходимой процедурой перед его заменой.

Температура, в градусах по Цельсию	Сопротивление, в Ом
120	105
110	135
80	309
50	810
25	2050
-10	9540
-40	49930

Если показания, полученные в результате измерений, сильно отличаются от данных, приведенных в таблице, значит, датчик неисправен и его необходимо заменить.

Для замены датчика автовладельцы редко обращаются в специализированные автосервисы и производят замену своими руками. Датчик, определяющий температуру охлаждающей жидкости, подлежит замене каждый раз, когда производится разбор двигателя.

Температурный датчик постоянно работает в агрессивной среде, что в конечном итоге приводит к его износу. Неисправный датчик выдает неправильные показания, и устранить это явление возможно только, заменив его. Перед процедурой замены датчика необходимо слить охлаждающую жидкость в таком количестве, чтобы жидкость не доходила до отверстия, в которое вкручивается датчик.

Рекомендуется при замене термодатчика заменить также и охлаждающую жидкость. Потому, что в течение 3 лет жидкость загрязняется, и это способствует искажению показаний датчика, в результате чего возможен перегрев двигателя и другие проблемы.

Перед тем, как закрутить новый датчик, необходимо покрыть резьбу герметиком, после чего производится залив новой охлаждающей жидкости.

В результате нужно сказать, что датчики температуры, как и все элементы автомобиля, выполняют важные функции в работе силового агрегата и других систем, поэтому необходимо регулярно проверять их работоспособность (хотя бы визуально). При неверных показаниях датчиков нужно сразу же производить замену, чтобы избежать более серьезных проблем с двигателем автомобиля.

Источник

Устройство и принцип работы

Конструктивно датчик температуры Рено Логан выполнен очень просто. Внутри корпуса находится терморезистор, сопротивление которого имеет обратную линейную зависимость от температуры.

Штатный режим работы

На холодном двигателе электрическое сопротивление датчика максимально, а по мере прогрева — снижается. Управляющий блок передает на вход напряжение 5.0 В, а по падению на выходных клеммах вычисляет температуру охлаждающей жидкости. Эти данные обрабатываются процессором и применяются для управления мгновенными характеристиками объема впрыска и момента зажигания. В результате для каждого уровня прогрева мотора в его цилиндрах создается топливная смесь оптимального для этой температуры состава.

Работа при неисправном датчике

Если ЭБУ диагностирует неисправность ДТОЖ по выходу его показаний за допустимый интервал параметров — система переходит в обходной режим. Чтобы гарантированно защитить от перегрева мотор, температура которого электронике не известна, вентилятор охлаждения включается на постоянную работу. Состав топливной смеси перестает регулироваться по нагреву, а задается одинаковым, исходя из данных, занесенных в постоянную память. В результате мотор может продолжать работу, но его показатели сильно отличаются от оптимальных. Ощутимо возрастает расход бензина. Уменьшается мощность. Возможны перебои на малых оборотах.

Диагностика неисправности

Непосредственно определить, что деталь неисправна, можно, измерив величину его сопротивления при двух значениях температуры, определенной независимым способом. Есть несколько контрольных показателей сопротивления, при сильном отклонении от которых элемент однозначно подлежит замене:

• 114 плюс-минус 30 Ом — температура 110 градусов Цельсия;
• 280 += 90 — при 80 градусов;
• 2250 += 112 — при комнатной температуре (+25 градусов);
• 75780 += 6970 — при минус 40 градусов.

Проще всего провести проверку на снятой с двигателя детали, погрузив ее в кипящую воду и сравнив с показаниями тестера до нагревания.

Расположение детали. В двигателе 1.6 литра ДТОЖ находится в корпусе термостата в районе первого цилиндра. На Рено Логан с мотором 1.4 литра датчик расположен на торце ГБЦ с задней стороны.

Этапы замены охлаждающей жидкости Рено Дастер

Порядок шагов по смене охлажд. смеси

1. Подлезьте под свой автомобиль, далее вам стоит выкрутить так называемую защиту мотора и снимите внутренний щиток. Данный щиток сохраняет левую часть мотора от попадания в него грязи. После этого поставьте под слив канистру для сбора смеси.
2. Целиком выкрутите пробку сливной горловины механизма охлаждения мотора. Далее стоит открутить верхнюю часть заливной емкости.
3. Еще вы можете частично выкрутить пробку (если уровень напора понизится, то выкрутите ее целиком).
4. После слива смеси из радиатора закрутите все обратно как было раньше. Ослабьте силу сжатия вентиля на внутреннем патрубке, далее стоит слить остатки смеси из мотора.
5. С помощью насоса или шприца стоит откачать из расширительной емкости старый антифриз и влить свежий.
6. Залейте свежую смесь до того уровня, пока смесь не станет вытекать. Далее просто закройте крышку.

После замены проверьте общий показатель уровня антифриза. Если антифриза в баке мало — доведите его до «F» отметки.

• Если на нагретом моторе из внутренней печки не идет теплый поток — это может говорить о появлении в системе охлаждения водяной/воздушной пробки. Если воздух немного теплый во время работы мотора, то неисправность в вентиляторе, однако в том случае, если он прохладный — в охладительной смеси имеется пробка.
• Ослабьте силу сжатия вентиля на внутреннем патрубке радиатора, далее стоит открутить его и слить остатки смеси из мотора.

Как видно по тексту выше, замена антифриза в автомобиле “Рено Логан 1. 6” 8 клапанной версии – это по сути достаточно простая процедура. Выполнение этих работ в своем Логане самому дает вам новые знания и позволяет сэкономить деньги на ремонте своего автомобиля. Также это в целом отличная возможность узнать свой автомобиль и увидеть его в новом свете.

Приведенная выше инструкция даст пользователю провести перезолив антифриза самостоятельно без помощи людей. Теперь вы знаете как это сделать. В результате, вы также получаете возможность сэкономить свои деньги, а, в будущем, более уверенно проводить данную работу.

Назначение датчика

Датчик температуры охлаждающей жидкости нужен для определения температуры двигателя, а также участвует в образовании топливной смеси и включает вентилятор охлаждения. Как видите, такое маленькое устройство хранит множество функций, но на самом деле оно передает показания только на блок управления двигателем, где данные с ДТОЖ обрабатываются и сигналы отправляются на электрооборудование двигателя.

Например, при достижении критической температуры охлаждающей жидкости компьютер отправляет сигнал на включение вентилятора охлаждения двигателя. При запуске двигателя при низких температурах ЭБУ подает сигнал на формирование «более богатой» топливной смеси, то есть более насыщенной бензином.

Срабатывание датчика можно заметить, когда автомобиль только заводится в холодном состоянии, поэтому наблюдается более высокая частота вращения холостого хода. Это связано с необходимостью прогрева двигателя и более обогащенной бензиновой смесью.

Как устроен ДТОЖ

ДТОЖ — термистор — резистор с отрицательным температурным коэффициентом, сопротивление которого изменяется при повышении или понижении температуры. При нагревании сопротивление уменьшается, а при остывании увеличивается. Например, при более 100 гр. — сопротивление 180 Ом, минус 40 — сопротивление 100700 Ом. На одной стороне датчика есть два контакта с другим (находящимся в потоке теплоносителя) чувствительным элементом.

Датчик температуры охлаждающей жидкости ДТОЖ Renault Logan Датчик температуры охлаждающей жидкости ДТОЖ Renault Logan

Как работает ДТОЖ

После поворота ключа в замке зажигания блок управления подает напряжение на ДТОЖ (+ 5В) через резистор постоянного сопротивления внутри блока. Поскольку датчик температуры представляет собой термистор, напряжение, подаваемое ЭБУ, будет немедленно изменяться в зависимости от температуры охлаждающей жидкости. На основе падения напряжения блок управления рассчитывает температуру двигателя и, следовательно, количество впрыскиваемого топлива. Падение напряжения будет большим на холодном двигателе (впрыскивается больше топлива) и небольшим на теплом (впрыскивается меньше топлива). По мере прогрева двигателя количество топлива, поступающего в цилиндры двигателя, уменьшается.

Блок управления помимо запуска на основании показаний датчика температуры, блок управления корректирует холостой ход двигателя, принимает решение об обогащении топливной смеси при средних и высоких нагрузках, изменяет опережение зажигания в ту или иную сторону, включает и выключает охлаждающий вентилятор.

Неисправности ДТОЖ

Выходной сигнал от стоящего датчика температуры не позволяет ЭБУ правильно рассчитать дозу топлива, необходимую двигателю в данный момент, а это, в свою очередь, приводит к невозможности запуска двигателя, особенно при низких температурах, перебоям в его работе при ХХ и в движении, повышенный расход топлива. Кроме того, неисправность ДТОЖ может быть одной из причин перегрева двигателя (преждевременное зажигание вентилятора системы охлаждения) или, наоборот, его продолжительного нагрева.

В некоторых случаях при неисправности датчика температуры система управления двигателем переходит в дежурный режим работы. В этом случае при запуске ЭБУ считает температуру двигателя равной нулю, расчет зависимости объема впрыскиваемого топлива от нагрева двигателя будет производиться исходя из времени его работы, а не на основании показаний датчика температуры вентилятор охлаждения будет постоянно включен. На приборной панели загорится индикатор Check Engine, и система самодиагностики запишет код ошибки в память ECU.
