Как менять
Согласно схеме АБС, сенсорными датчиками оборудованы все колёса автомобиля. Особенность их замены состоит в том, что элементы, установленные на передней оси машины, демонтируются с днища кузова или из-под капота авто. К задним датчикам можно подобраться только снизу. Данная инструкция описывает общие принципы замены устройства. Отметим, что такой способ применим ко многим автомобилям иностранного и отечественного производства.
Инструменты
Чтобы поменять датчик, потребуются:
- надёжный домкрат;
- баллонный ключ;
- набор рожковых и торцевых ключей;
- молоток;
- плоская отвёртка;
- кондиционер для металла WD–40;
- тестер (мультиметр).
Поэтапная замена
Пошаговое выполнение работ будем рассматривать на примере замены устройства, установленного на одном из задних колёс автомобиля.
- Поставим машину на ровном участке поверхности, активируем стояночный тормоз (ручник). Подложим под колёса, не задействованные в ремонтных работах, противооткатные упоры. Снимем минусовую клемму с аккумуляторной батареи.
- Демонтируем задний ряд кресел, пластиковую отделку порога и резиновый уплотнитель двери.
- Доберёмся до разъёма датчика — отогнём фиксаторы и оттянем пластиковую отделку в районе крепления амортизатора. Отсоединим устройство.
Вид из салона: 1 — разъём; 2 — фиксатор; 3 — накладка; 4 — провод датчика
Колесо нужно снимать, установив под днище машины страховочные опоры
Вид задней части ступицы: 1 — кронштейн; 2 — крепежный болт
Вид на арку: 1 и 2 — точки фиксации провода датчика; 3 — заглушка
В качестве наглядного пособия, помогающего заменить устройство, предлагаем следующий видеоролик.
Собираем новые колодки
1 шаг: сначала ставим верхнюю пружину.
2 шаг: устанавливаем регулировочный болт так, чтобы более длинная и прямая лапка оказалась с обратной стороны левой колодки.
3 шаг: одеваем нижнюю пружину.
4 шаг: устанавливаем регулировочный флажок и вертикальную пружину.
5 шаг: собранный механизм одеваем на ступицу, ставим пружинки, одеваем тросик ручника. Пробуем поставить барабан, если он садится очень легко, следовательно нужно подкрутить регулировочный болт так, чтобы колодки максимально разошлись и барабан одевался с небольшим усилием.
6 шаг: затем затягиваем ступичную гайку, определенного момента затяжки нет, поскольку подшипник не конусный, перетянуть его не получится.
Как работает система ABS в норме
Напомним, что ABS — Anti-lock Braking System — в автомобиле предотвращает блокировку колес и состоит из системы датчиков, которые контролируют скорость машины и вращения ее колес, а также гидравлического блока и блока управления. Блок управления обрабатывает сигнал с датчика, гидравлический блок распределяет давление на тормозные колодки.
Основная задача антиблокировочной системы — так изменять давление в магистрали тормозной системы, чтобы на основании данных о скорости вращения колес автомобиль мог экстренно затормозить, и при этом сохранить управляемость.
Современные системы ABS надежны и часто работают в паре с системой EBD, которая распределяет тормозные усилия. Самый уязвимый момент в антиблокировочной системе — колесный датчик, ведь он постоянно подвергается загрязнениям и ударам, например, при ремонте ступиц колес.
О том, что система ABS работает в вашем «Рено» вы поймете, когда при интенсивном торможении на скользком покрытии педаль тормоза начнет вибрировать (отдавать в ногу, дерганиями и рывками), и раздастся характерный треск.
Это интересно: Распиновка разьема. Датчик верхней мертвой точки
Когда менять

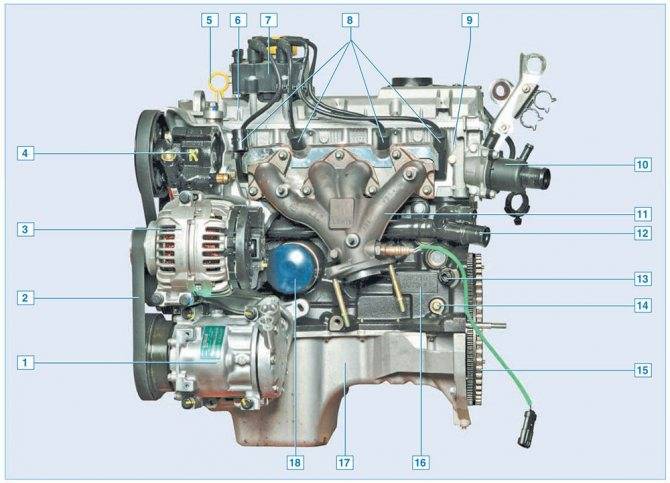

Датчики температуры на Renault Logan
Функционирование современных транспортных средств невозможно без разнообразных датчиков, каждый из которых выполняет определенные функции.
Эти датчики контролируют состояние автомобиля, сообщая водителю информацию о процессах, происходящих в двигателе, а также о неполадках в его работе. С их помощью ЭБУ управляет работой основных узлов автомобиля.
Например, кислородный датчик контролирует количество топлива впрыскиваемого с помощью форсунок в камеры внутреннего сгорания.
Датчики являются расходными элементами и если они выходят из строя, то уже не поддаются ремонту. Датчик температуры, который определяет нагревание охлаждающей жидкости, является одним из основных.
Он защищает силовой агрегат от перегрева, особенно в летнюю жару. Выход датчика из строя может вызвать серьезные неполадки в работе всего двигателя.
Это чаще всего происходит с автомобилями, имеющими большой пробег, но и новые не застрахованы от поломки датчика охлаждающей жидкости.
Датчики температуры делятся на два типа:
- ДТОЖ. Стоимость – 50-80 рублей;
- ДТВВ. Стоимость – 1300-1600 рублей.
Первый контролирует работу всего двигателя, а второй сообщает водителю информацию о температуре охлаждающей жидкости двигателя.
Также в автомобиле имеется датчик, определяющий температуру всасываемого воздуха. Он необходим для правильного регулирования состава топлива, которое подается в двигатель.
Это нужно для того, чтобы мотор работал стабильно при разных режимах температуры. ДТВВ иногда находится на самом воздушном фильтре или же сразу за ним.
Датчик выполняется в двух вариациях: отдельно или как часть другого датчика, который определяет массовый расход потребляемого воздуха (ДМРВ).
Признаки неисправности датчиков
При повреждении датчика, определяющего температуру охлаждающей жидкости, появляются следующие признаки:
- постоянно горит индикатор, который указывает на перегрев двигателя;
- значительно увеличивается расход топлива;
- при запуске двигателя возникают проблемы;
- на холостых оборотах мотор работает нестабильно.
Самый простой способ диагностики работоспособности датчика заключается в визуальном осмотре.
Ведь очень часто прибор повреждается из-за коррозии или же механических повреждений, которые хорошо видно даже невооруженным глазом. Если на наружной части датчика обнаружены трещины, рассчитывать на исправность его работы не следует. Датчик необходимо сразу же заменить.
Признаки неисправности ДТВВ:
- двигатель работает на холостом ходу с перебоями, особенно это заметно в зимнее время года;
- обороты могут быть или очень высокими, или очень низкими;
- мощность мотора заметно снижается;
- большой расход топлива.
Замена датчиков температуры
Проверка исправности датчика с помощью термометра и измерительного прибора является необходимой процедурой перед его заменой.
| 120 | 105 |
| 110 | 135 |
| 80 | 309 |
| 50 | 810 |
| 25 | 2050 |
| -10 | 9540 |
| -40 | 49930 |
Если показания, полученные в результате измерений, сильно отличаются от данных, приведенных в таблице, значит, датчик неисправен и его необходимо заменить.
Для замены датчика автовладельцы редко обращаются в специализированные автосервисы и производят замену своими руками. Датчик, определяющий температуру охлаждающей жидкости, подлежит замене каждый раз, когда производится разбор двигателя.
Температурный датчик постоянно работает в агрессивной среде, что в конечном итоге приводит к его износу. Неисправный датчик выдает неправильные показания, и устранить это явление возможно только, заменив его. Перед процедурой замены датчика необходимо слить охлаждающую жидкость в таком количестве, чтобы жидкость не доходила до отверстия, в которое вкручивается датчик.
Рекомендуется при замене термодатчика заменить также и охлаждающую жидкость. Потому, что в течение 3 лет жидкость загрязняется, и это способствует искажению показаний датчика, в результате чего возможен перегрев двигателя и другие проблемы.
Перед тем, как закрутить новый датчик, необходимо покрыть резьбу герметиком, после чего производится залив новой охлаждающей жидкости.
В результате нужно сказать, что датчики температуры, как и все элементы автомобиля, выполняют важные функции в работе силового агрегата и других систем, поэтому необходимо регулярно проверять их работоспособность (хотя бы визуально). При неверных показаниях датчиков нужно сразу же производить замену, чтобы избежать более серьезных проблем с двигателем автомобиля.
Что делать, если загорелась лампочка ABS
С целью профилактики проблем в системе ABS нужно постоянно следить за исправностью аккумулятора, генератора и реле-регулятора. ЭБУ антиблокировочной системы сильно реагирует на перепады напряжения. Нормальное рабочее напряжение составляет 12-14,2 В.
Если на вашем «Рено» загорелась контрольная лампа ABS, поиск причин неисправности стоит начать с предохранителей.
Затем нужно осмотреть на предмет целостности колесные датчики, проверить проводку. Часто причиной неисправности является окислившийся разъем датчика или перетершийся провод.
- Если значок ABS загорелся на приборной панели «Рено» после недавней замены тормозных колодок или ступиц, возможно, мастер забыл подключить разъем датчика АБС. Или он нуждается в очистке от грязи.
- Если значок загорается после длительной пробуксовки, достаточно несколько раз интенсивно затормозить — и значок погаснет. В данном случае, это нормальная реакция антиблокировочной системы на буксование «Рено».
- Если лампа ABS то гаснет, то вновь вспыхивает — причину нужно искать в контактах датчиков.
Можно проверить утечку тока из бортовой сети, вооружившись мультиметром.
После того, как вы обнаружите и устраните проблему, не поленитесь проверить работу системы ABS простым тестом: разгонитесь до 40 км/ч и резко выжмите педаль тормоза. Педаль вибрирует и «хрустит»? Значит, все работает как нужно.
Если значок не гаснет и после устранения проблемы, обратитесь к специалистам по компьютерной диагностике, чтобы определить код ошибки на вашем «Рено» — и устранить ее (или сбросить).
Почему плавают обороты на «Рено», мы писали здесь.
Необходимость замены устройства
О неполадках в системе АБС сигнализирует контрольная лампа, расположенная на приборной панели автомобиля. В нормальном режиме индикатор загорается при пуске двигателя и гаснет через 3–5 секунд. Если контроллер ведёт себя некорректно — включается во время работы мотора или хаотично моргает при движении авто — это первый признак поломки датчика.
Индикатор АБС должен гаснуть через 3–5 секунд после пуска двигателя
Также о возможной неисправности устройства сигнализируют:
- появление кода ошибки на дисплее бортового компьютера;
- непрерывная блокировка колёс при резком торможении;
- отсутствие характерной вибрации на педали тормоза при её нажатии;
- сработавшая лампа-индикатор стояночного тормоза при выключенном ручнике.
При появлении любой из этих проблем следует провести полную диагностику устройства. Этот вопрос совсем необязательно доверять высокооплачиваемым мастерам автосервиса — самостоятельная проверка датчика АБС занимает немного времени и выполняется без дорогостоящего оборудования. Если диагностика выявит факт поломки устройства, его придётся заменить новым.
Это интересно: Детали топливной системы Renault Duster
АБС на Рено Меган 2
19.12.2016 ТОРМОЗНАЯ СИСТЕМА
Автомобиль Рено Меган 2 оборудован антиблокировочной системой тормозов АБС (Anti-lock Brake System — ABS), предназначенной для предотвращения блокировки колес при резком нажатии педали тормоза и торможении на скользком покрытии.
В систему входят датчики скорости вращения колес, выключатель сигнала торможения, гидроблок, объединенный с электронным блоком управления АБС и контрольная лампа неисправности АБС.
На автомобиле Рено Меган 2 применена четырехканальная антиблокировочная система: по одному каналу на каждое колесо. Исполнительный элемент антиблокировочной системы – гидроблок – установлен в моторном отсеке справа (по ходу движения автомобиля).
Гидроблок – это сложный узел, в который встроен гидронасос и электромагнитные клапаны. Работой гидроблока управляет электронный блок управления, объединенный с ним в целостный узел. Блок управления также контролирует исправность всех элементов системы АБС. На поворотных кулаках передних колес и на ступицах задних колес установлены индуктивные датчики скорости вращения колес. Задающие кольца датчиков скорости вращения передних колес выполнены на внешних шарнирах приводов, задних – на ступицах колес. Импульсные сигналы с датчиков поступают в блок управления. При начале блокировке колес гидроблок, по команде блока управления, ограничивает давление в гидроприводе, снижая тормозные усилия.
В зависимости от комплектации автомобиля Рено Меган 2 гидроблок АБС может выполнять функцию исполнительного механизма антипробуксовочной системы (ASR) и системы курсовой устойчивости (ESP).
Систему стабилизации курсовой устойчивости (ESP) можно отключить выключателем на панели приборов. Система автоматически повторно включается при включении зажигания или при скорости выше 50 км/ч.
При обнаружении неисправности электронный блок управления информирует водителя с помощью контрольной лампы на щитке приборов.
Неисправность АБС может быть вызвана отказом датчиков скорости вращения колес, повреждением электропроводки или неисправностью самого гидравлического блока клапанов.
При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается, что особенно опасно на скользком покрытии. Определить причину неисправности можно по специальным кодам, записанным в памяти блока управления. Считать эти коды можно при помощи диагностического оборудования. При отсоединении аккумуляторной батареи коды неисправностей из памяти блока управления не удаляются.
С чего начинается самостоятельная диагностика
Прежде чем затевать серьезную проверку АБС своими силами, тем более если опыта в этом деле явно недостаточно, следует обратить внимание на блок предохранителей. Если все они визуально в порядке, можно дополнительно проверить их тестером, после чего не торопясь и очень внимательно осмотреть все доступные разъемы и соединения проводов. Очень часто даже небольшие недостатки в виде нарушенной изоляции, болтающихся контактов или их сильного загрязнения приводят к тому, что электрическая цепь периодически размыкается, и АБС отключается
Очень часто даже небольшие недостатки в виде нарушенной изоляции, болтающихся контактов или их сильного загрязнения приводят к тому, что электрическая цепь периодически размыкается, и АБС отключается.
Проверка сопротивления датчика
Для этого потребуется тестер/мультиметр:
- авто поднимается на подъемнике либо по очереди поддомкрачивается каждое проверяемое колесо;
- для удобства колесо перед тестированием датчика лучше снять;
- вывинтить крепежный болт датчика;
- на центральном блоке АБС отсоединяются разъемы;
- специальные ремонтные ПИН подключаются к тестеру и замеряется сопротивление, правильное значение которого указано в мануале авто;
- после этого можно прозвонить провода с целью убедиться в их целостности и отсутствия замыканий на массу.
Проверка напряжения
Для такой проверки тестер переключается в режим вольтметра. Алгоритм проверки аналогичен вышеописанному: на вывешенном колесе, которое необходимо вручную вращать со скоростью примерно один оборот в секунду снимаются показания прибора. Его показания в норме будут составлять 0,25-1,2 В , а увеличение скорости вращения колеса автоматически повышает показания тестера. Как проверить самый уязвимый элемент АБС – датчик самостоятельно, можно посмотреть на видео:
Некоторые нюансы
Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:
- Машина поднимается домкратом, нужное колесо снимается.
- Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
- Освобождается крепление проводки и отсоединяется штекер разъёма.
- Монтаж нового датчика выполняется в обратной последовательности.
Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу
Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто. К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки
В этом случае можно будет выполнить ремонт датчика вместо его полной замены.
Снятие датчика скорости вращения переднего колеса Рено Логан
Нажимаем на фиксатор и отсоединяем колодку переднего жгута проводов от колодки жгута проводов датчика.
Снимаем колодку жгута проводов датчика с держателя, закрепленного на колесной арке.
Выводим резиновую муфту жгута проводов датчика из пластмассового держателя, расположенного на брызговике, и еще две муфты — из кронштейна, расположенного на амортизаторной стойке.
…вынимаем датчик скорости вращения колеса из установочного кольца, расположенного в ступичном узле.
Перед монтажом очищаем место установки датчика, а также сам датчик, если он не будет заменен. Устанавливаем датчик скорости вращения переднего колеса в обратной последовательности.
Как менять
Согласно схеме АБС, сенсорными датчиками оборудованы все колёса автомобиля. Особенность их замены состоит в том, что элементы, установленные на передней оси машины, демонтируются с днища кузова или из-под капота авто. К задним датчикам можно подобраться только снизу. Данная инструкция описывает общие принципы замены устройства. Отметим, что такой способ применим ко многим автомобилям иностранного и отечественного производства.
Инструменты
Чтобы поменять датчик, потребуются:
- надёжный домкрат;
- баллонный ключ;
- набор рожковых и торцевых ключей;
- молоток;
- плоская отвёртка;
- кондиционер для металла WD–40;
- тестер (мультиметр).
Поэтапная замена
Пошаговое выполнение работ будем рассматривать на примере замены устройства, установленного на одном из задних колёс автомобиля.
- Поставим машину на ровном участке поверхности, активируем стояночный тормоз (ручник). Подложим под колёса, не задействованные в ремонтных работах, противооткатные упоры. Снимем минусовую клемму с аккумуляторной батареи.
- Демонтируем задний ряд кресел, пластиковую отделку порога и резиновый уплотнитель двери.
Доберёмся до разъёма датчика — отогнём фиксаторы и оттянем пластиковую отделку в районе крепления амортизатора. Отсоединим устройство.
Вид из салона: 1 — разъём; 2 — фиксатор; 3 — накладка; 4 — провод датчика
- Установим домкрат в нужной точке кузова и поднимем автомобиль на 3–5 см от поверхности.
Открутим гайки и снимем колесо, подложив под днище страховочные опоры из деревянного бруса или кирпича.
Колесо нужно снимать, установив под днище машины страховочные опоры
Распылим WD–40 по кронштейну датчика и выкрутим крепёжный болт, удерживающий устройство. Молотком простучим металл в месте крепления и аккуратно раскачаем деталь. Извлечём её, поддев плоской отвёрткой.
Вид задней части ступицы: 1 — кронштейн; 2 — крепежный болт
Выкрутим болты, удерживающие кронштейны крепления провода — один находится на амортизаторе, а два других на арке крыла.
Вид на арку: 1 и 2 — точки фиксации провода датчика; 3 — заглушка
- Аккуратно отогнём антивибрационную накладку, под которой закреплён провод датчика. Отвёрткой удалим заглушку, которая стоит на входе в салон, и вытащим провод.
- Монтируем новое устройство, вставив деталь на посадочное место (потребуется приложить некоторое усилие) и закрепив болтом.
- Закрутим болты кронштейнов крепления проводки к амортизатору и арке.
- Установим заглушку и просунем провод датчика в салон.
- Проложим проводку таким образом, чтобы разъём свободно доставал до гнезда. Приклеим накладку, тщательно разгладив её поверхность.
- Поставим колесо, сначала наживляя, а затем закручивая до упора все гайки.
- Проверим работоспособность нового устройства. Подключим к разъёмам тестер (мультиметр) и выполним действия согласно алгоритму диагностики датчика с помощью этого прибора.
- Подключим разъём к гнезду, поставим на место клемму аккумулятора, опустим домкрат.
- Монтируем уплотнитель двери, накладку порога и боковую отделку. Поставим снятые сиденья.
В качестве наглядного пособия, помогающего заменить устройство, предлагаем следующий видеоролик.
Другие материалы раздела
| Техническое описание |
| Габаритные размеры |
| Технические характеристики автомобилей |
| Паспортные данные автомобиля |
| Расположение органов управления |
| Ключи к автомобилю |
| Двери, центральный замок |
| Выключатель (замок) зажигания |
| Рычаг селектора автоматической коробки передач |
| Комбинация приборов |
| Регулировка передних сидений и рулевой колонки |
| Выключатели |
| Блок управления отоплением |
| Выключатель подушки безопасности переднего пассажира |
| Подрулевые переключатели |
| Регулятор направления пучков света фар |
| Зеркала заднего вида |
| Техника безопасности при обслуживании и ремонте |
| Расположение основных узлов и агрегатов автомобиля |
| Проверка автомобиля |
| Регламент технического обслуживания |
| Проверка состояния колес и шин |
| Проверка уровня жидкости в бачке омывателей стекол |
| Замена щеток очистителей ветрового стекла |
| Проверка уровня масла в двигателе 1,4–1,6 (8V) |
| Замена масла и масляного фильтра двигателя 1,4–1,6 (8V) |
| Замена свечей зажигания двигателя 1,4–1,6 (8V) |
| Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
| Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
| Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V) |
| Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V) |
| Замена охлаждающей жидкости двигателя 1,4–1,6 (8V) |
| Проверка уровня масла в двигателе 1,6 (16V) |
| Замена масла и масляного фильтра двигателя 1,6 (16V) |
| Замена свечей зажигания двигателя 1,6 (16V) |
| Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро |
| Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро |
| Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро |
| Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро |
| Замена охлаждающей жидкости двигателя 1,6 (16V) |
| Проверка уровня и доливка масла в механическую коробку передач РеноСандеро |
| Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро |
| Замена жидкости в гидроприводе тормозной системы |
| Прокачка гидропривода тормозной системы |
| Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро |
| Проверка привода выключения сцепления |
| Проверка состояния тормозной системы |
| Проверка состояния ходовой части и трансмиссии |
| Проверка состояния рулевого управления |
| Проверка состояния системы выпуска отработавших газов |
Необходимый инструмент для замены
Назначение датчика АБС и принцип работы
Датчик АБС представляет собой один из трёх основных компонентов системы, в которую также входит модуль управления и гидравлический блок. Устройство определяет момент блокировки колеса по частоте его вращения. При наступлении этого нежелательного события электронный модуль управления получает сигнал датчика и формирует воздействие на гидравлический блок, установленный в магистрали сразу за главным тормозным цилиндром.
Датчик АБС с проводом и разъёмом
Блок понижает или даже прекращает подачу тормозной жидкости к цилиндру заблокированного колеса. Если этого окажется недостаточно, электромагнитный клапан направит жидкость в отводную магистраль, сбрасывая давление уже в главном тормозном цилиндре. По восстановлении вращения колеса модуль управления снимает воздействие с клапанов, после чего давление гидравлической магистрали передаётся на колёсные тормозные цилиндры.
Датчиком АБС оборудовано каждое колесо автомобиля
Почему появляется ошибка ABS
В норме лампочка АБС загорается сразу после запуска двигателя и тухнет через пару секунд, когда борткомпьютер проверяет (и одобряет) работу самой системы.
Если же лампочка загорается, пока «Рено» в движении, или не гаснет вскоре после пуска мотора, причина может быть в том, что:
- перегорел предохранитель системы ABS
- колесный датчик ABS вышел из строя — из-за механического повреждения или изменения зазора между датчиком и зубчатым ротором
- контакт с датчиками системы утерян — оборвалась проводка, окислились клеммы
- напряжение в бортовой сети упало ниже 10,5 В (сел аккумулятор, не работает генератор и т.п.)
- вышел из строя электродвигатель гидронасоса
- вышли из строя гидроклапана или блок управления ABS (редкая поломка).
Также лампа ABS может загореться после неграмотного ремонта вашего «Рено» из-за неумелых действий мастера, который повредил датчик или проводку.
Проверка качества выполненных работ
После замены датчика проверяется его работоспособность. Для этого достаточно разогнаться до скорости 40 км/час на ровном безопасном участке дороги и выполнить резкое торможение. Если машина останавливается без уводов в сторону, на педаль передаётся вибрация и доносится специфический звук сработавших тормозных колодок — система АБС работает в штатном режиме.
Сегодня можно легко найти и купить любые датчики АБС — от дорогостоящих оригинальных устройств до аналоговых деталей по демократичной цене. Помните, что грамотный подбор элементов системы играет важную роль в её бесперебойной эксплуатации. Выбирая датчик, изучите инструкцию изготовителя и убедитесь, что он подходит к автомобилю, а этот обзор поможет заменить устройство самостоятельно.
Распечатать
Здравствуйте! Меня зовут Алексей, мне 45 лет. Увлекаюсь изучением всех видов техники и самостоятельным обслуживанием личного автотранспорта, много читаю. Самым действенным спасением от стрессов считаю свои любимые хобби — фотографию, нумизматику и домашний ремонт.
Снятие датчика скорости вращения переднего колеса Renault Logan 2004-2009 Бензин
Нажимаем на фиксатор и отсоединяем колодку переднего жгута проводов от колодки жгута проводов датчика.
Снимаем колодку жгута проводов датчика с держателя, закрепленного на колесной арке.
Выводим резиновую муфту жгута проводов датчика из пластмассового держателя, расположенного на брызговике, и еще две муфты — из кронштейна, расположенного на амортизаторной стойке.
…вынимаем датчик скорости вращения колеса из установочного кольца, расположенного в ступичном узле. Перед монтажем очищаем место установки датчика, а также сам датчик, если он не будет заменен. Устанавливаем датчик скорости вращения переднего колеса в обратной последовательности.
Что делать, если загорелась лампочка ABS
С целью профилактики проблем в системе ABS нужно постоянно следить за исправностью аккумулятора, генератора и реле-регулятора. ЭБУ антиблокировочной системы сильно реагирует на перепады напряжения. Нормальное рабочее напряжение составляет 12-14,2 В.
Затем нужно осмотреть на предмет целостности колесные датчики, проверить проводку. Часто причиной неисправности является окислившийся разъем датчика или перетершийся провод.
Можно проверить утечку тока из бортовой сети, вооружившись мультиметром.
Система ABS, которая устанавливается практически на все современные автомобили, как и другие сложные детали и компоненты, подвержена различным неисправностям. Штатная АБС работает постоянно, активируясь в момент поворота ключа зажигания, а информация, которую собирает антиблокировочная система используется другими системами, к примеру, ESP. Сразу после запуска двигателя на приборной панели зажигается индикатор АБС – это свидетельствует о начале самотестирования. Если неполадок не обнаруживается, индикатор гаснет.
Несмотря на то, что самодиагностика ABS выполняется регулярно, исправлять какие-либо неполадки приходится самостоятельно, поскольку неисправности в системе отмечаются не так и редко. Если индикатор АБС постоянно горит или же периодически вспыхивает во время движения – это является поводом проверить работоспособность системы, что можно сделать либо самостоятельно, либо обратившись в сервис. Конечно, игнорирование проблемы не приведет к тому, что автомобиль останется без тормозов, но эффективность экстренного торможения будет существенно снижена.
• Частично освободите заднюю часть переднего подкрылка.
Чтобы не повредить жгут проводов датчика скорости вращения колеса:
— не подвергайте жгут проводов нагрузкам,
— не скручивайте жгут проводов,
— проследите, чтобы он не соприкасался с окружающими деталями,
— не используйте инструменты, которые могут повредить жгут проводов.
• Отсоедините от держателей (1) датчик скорости вращения переднего колеса.
• Снимите изолирующий пеномате-риал (2) с поворотного кулака.
• Плоской отверткой осторожно нажмите на язычок держателя датчика и высвободите датчик скорости вращения колеса. • Отсоедините разъем датчика скорости вращения заднего колеса от крепежной лапки на поворотном кулаке
• Отсоедините разъем датчика скорости вращения заднего колеса от крепежной лапки на поворотном кулаке.
• Отсоедините от держателя (3) датчик скорости вращения переднего колеса.
• Разъедините разъем (4) датчика скорости вращения колеса на переднем жгуте проводов ABS.
• Снимите датчик скорости вращения колеса.
Примечание:Изолирующий пеноматериал датчика
скорости вращения колеса подлежит
• Установите изолирующий пеноматериал на поворотный кулак.
• Соедините разъемы датчика скорости вращения переднего колеса:
— на переднем жгуте проводов ABS,
— на крепежной лапке на поворотном кулаке.
• Зафиксируйте датчик скорости вращения переднего колеса.
Некоторые нюансы
Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:
- Машина поднимается домкратом, нужное колесо снимается.
- Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
- Освобождается крепление проводки и отсоединяется штекер разъёма.
- Монтаж нового датчика выполняется в обратной последовательности.
Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу
Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто. К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки
В этом случае можно будет выполнить ремонт датчика вместо его полной замены.
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
