Замена катушки зажигания Рено Логан

Профилактический ремонт катушки зажигания

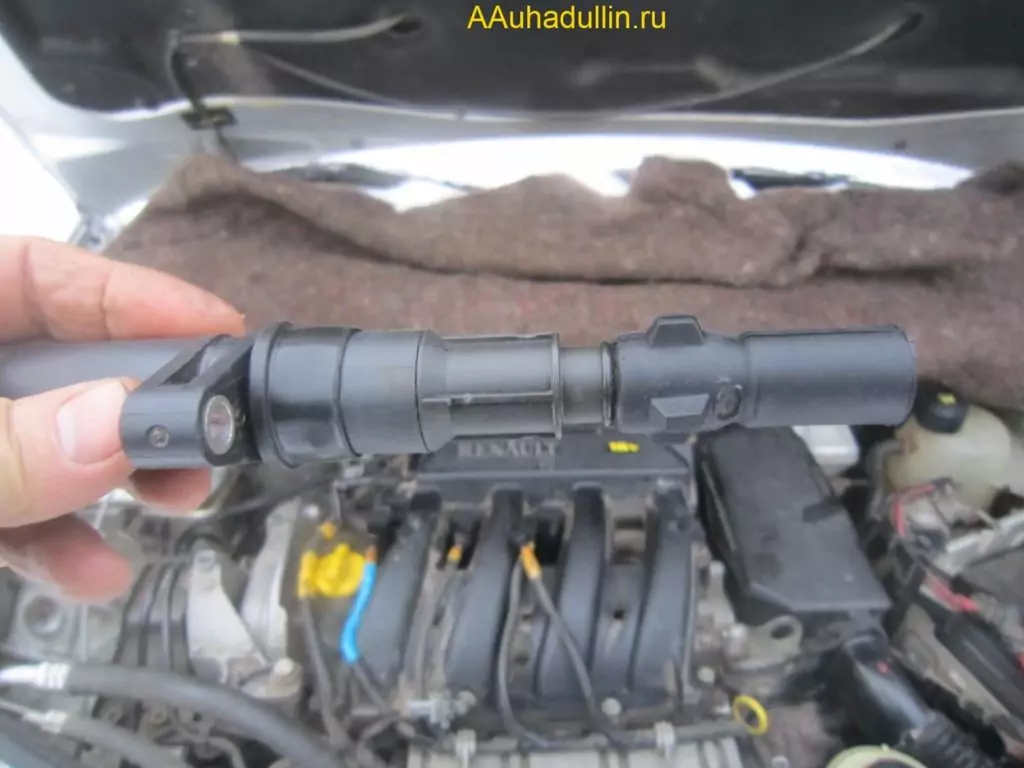

Затем, по порядку откручиваем и вынимаем оставшиеся 3 катушки. Очищаем их от грязи, перед тем как установить на двигатель.

На снятых катушках снимаем резиновый колпачок, чтобы добраться до пружины. Пружину необходимо немного растянуть, так как со временем она садится. Растягиваем пружинки и ставим их на место, широкой стороной наружу.

В случае, когда потеряется пружинка катушки, то взамен можно использовать пружинку катушки от 16 клапанного автомобиля ваз.

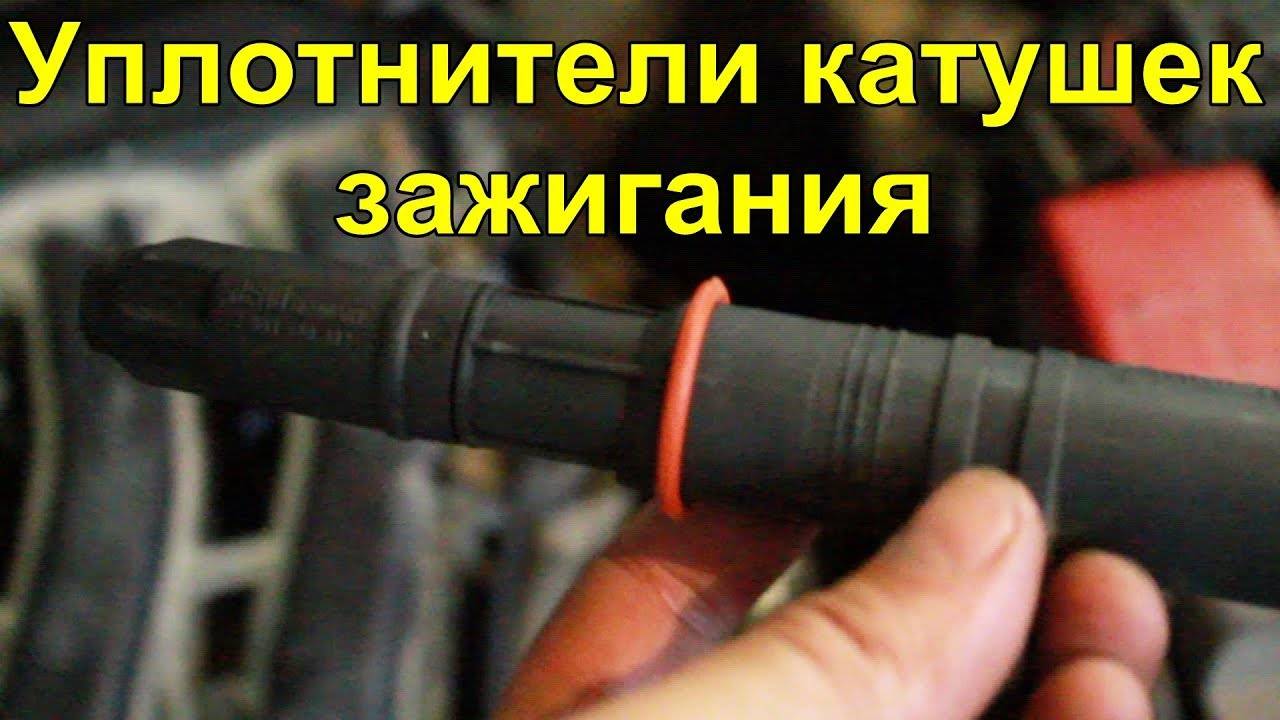

Вместо изношенной уплотнительной резинки, вырезали уплотнитель из пыльника и установили на катушку, подходит идеально и сидит надёжно. Пыльник необходимо вывернуть наружу и ножницами отрезать его внутреннюю узкую часть с небольшой юбкой. На видео это хорошо показано, смотрите в конце этой статьи.

Этот пыльник от рабочего цилиндра сцепления автомобилей ВАЗ 2101-2107 «Классика». Каталожный номер 2101-1602518Р, производитель, завод БРТ.

Установка катушек зажигания на двигатель

При установке катушек на свои места в моторе нужно следить, чтобы пружинка не выскочила. Затем ставим болт крепления катушки и слегка затягиваем его.

В тех местах, где треснула гофра защиты на проводах питания, намотаем слой изоленты, чтобы не протирались провода от постоянной вибрации при работе двигателя.

Как видим, на второй катушке резиновый наконечник пришёл в полную негодность, вызывая троение двигателя и, поэтому однозначно требуется замена исправным.

Наконечники также и как уплотнительное самодельное кольцо из пыльника, будем использовать от 16 клапанных автомобилей ваз Лада Гранта 2190, Калина 1118 и Приора 2170. Резиновые колпачки установили от катушки зажигания BOSCH, артикул 1220703204.

Для того чтобы новая уплотнительная резинка легко устанавливалась на корпус катушки зажигания, обрабатываем его силиконовой смазкой из баллончика.

Резиновый наконечник на третьей катушке также полностью изношен и его также поменяем. Обрабатываем контакты WD-40, устанавливаем уплотнитель и колпачок, затем ставим катушку на место в двигателе и затягиваем крепёжным болтом.

Ситуации на дороге

Несколько раз была такая ситуация – двигатель начинает детонировать и загорается сигнальная лампа Check engine, сигнализирующая о неисправности двигателя.

Проголосуйте в сообществе, может ли детонировать, троить двигатель Renault K4M из-за изношенных резиновых колпачков на катушках зажигания двигателя.

Родные колпачки, что стояли на катушках с завода, заходили чудь дальше, чем выемка на корпусе катушки, а вазовский колпачок немного не доходит до выемки. Но наконечник одевается туго и надеемся, что будет надёжно держаться на корпусе катушки.

Ошибка Р0303 – пропуск зажигания в цилиндре №3

Напишите, также в нашем сообществе, будет ли появляться на щитке приборов Check engine, ошибка Р0303 – пропуски зажигания в третьем цилиндре двигателя из-за изношенных колпачков на катушках.

В моём случае подобная ошибка появлялась при детонации двигателя, когда автомобиль стоял на светофоре. Возможно, были виноваты колпачки, а также и возможно из-за окисления контактов на фишках питания катушек.

Работу по профилактике катушек зажигания закончили и ставим на место минусовую клемму аккумуляторной батареи.

Калибровка регулятора холостого хода

Перед этим давайте сделаем калибровку РХХ. Для этого включим зажигание и три раза прикоснёмся минусовым проводом к клемме аккумулятора. Затем уже устанавливаем провод на клемму батареи и затягиваем его крепёж.

Далее включаем зажигание на 10 секунд, затем выключаем и включаем зажигание ещё раз. Включим зажигание третий раз и заводим двигатель.

Пробег сейчас 138 823 км. Настраиваем время на щитке приборов. И на этом сегодня всё.

Катушка зажигания Renault Logan и Renault Sandero 8V. Троит двигатель

Для Рено Логан и Рено Сандеро с 8-клапанными моторами K7J и K7M, выпущенных до 2012 года, очень частой проблемой является появление “троения” двигателя. Особенно сильно оно проявляется после долгой стоянки или в сырую погоду.

Основной и наиболее вероятной причиной, как правило, является появление трещин в нижней части катушки зажигания. Возникают они со временем, из-за резких перепадов температуры.

Дело в том, что катушки зажигания на Логан и Сандеро до 2012 года установлены таким образом, что в силу их конструкции, нижняя часть соприкасается с крышкой головки блока цилиндров.

Со временем пластик корпуса катушки лопается и образуются трещины, в которые попадает влага. Это и приводит к нарушениям в работе.

Хотя стоит отметить, что на многих машинах трещины в катушке никак не сказываются на работе двигателя на протяжении многих лет.

Есть несколько путей решения проблемы.

Наиболее распространённый вариант- установка катушки фирмы Bosch. Её принципиальное отличие– кронштейны, которыми она крепится к крышке ГБЦ. За счёт них обеспечивается зазор между катушкой и крышкой ГБЦ. Единственный минус конструкции заключается в том, что при установке этой катушки, за счет ее более высокого положения, не хватает длины штатного высоковольтного провода 2-го цилиндра. Поэтому придётся либо найти замену этому проводу, либо приобрести комплект более длинных высоковольтных проводов. Идеальным вариантом считается комплект проводов Bosch. Альтернативой ему может быть комплект высоковольтных проводов NGK.

Второй вариант- установить модернизированную катушку зажигания Renault, которую стали устанавливать на Логан, Сандеро и Лада Ларгус с 2012 года. Проблем с этими катушками не возникает, т.к.

исправлен конструктивный просчёт и нижняя часть катушки более не соприкасается с крышкой ГБЦ. Преимущество этого варианта в том, что он не потребует дополнительных затрат на провода – все штатные высоковольтные провода прекрасно дотянутся.

Стоит отметить, что у этой катушки имеется более дешевый аналог фирмы NGK, либо фирмы Bosch.

Самый бюджетный способ решения проблемы- приобрести аналогичную катушку зажигания старой конструкции. В этом случае рекомендуется подобрать чуть более длинные болты, аналогичные тем, что крепят катушку и гайки к ним. Гайки используются в качестве проставок, чуть приподнимая корпус катушки зажигания.

на:

Замена катушки зажигания Рено Логан

Замена катушки зажигания Рено Логан требуется в результате практически любой её неисправности. С другой стороны, срок службы детали довольно большой.

Проверка катушки зажигания Рено/Дача Логан

Катушка (модуль) зажигания проверяется обычным тестером.

• Подключаем щупы.
• Перед тем, как проверить модуль, выставляем предел измерения 20 кОм.
• Попарно (1-4, 2-3) проверяем катушку.

Неисправности катушки зажигания Рено Логан

• Деформация кузова вследствие перегрева.
• Трещины на наконечниках, повреждение изоляции.
• Короткое замыкание.

Поломка катушек зажигания, конечно, может случиться и на 20-25 тысячах километров пробега, но обычно эта деталь служит значительно дольше.

Если пробивает катушку, а замена не помогла, стоит обратить внимание на состояние свечей зажигания и высоковольтных проводов.

Рено Логан: ремонт катушки зажигания

Ремонт катушки зажигания осуществляется в случае незначительных повреждений, гораздо чаще при наличии неисправностей производится замена детали.

Сейчас появилась возможность отдельной замены наконечников. У производителя оригинальных запчастей они поставляются в наборе с катушкой.

Если катушка зажигания лопнутая, на Логан ремонт не рекомендуется, однако российские водители находят выход из ситуации. При наличии трещин на корпусе, их замазывают герметиком и наклеивают вибропласт.

Часто вместе с катушкой покупают высоковольтные провода и разъем.

Замена катушки зажигания Рено Логан поэтапно

Как говорилось выше, чаще всего при неисправности катушки зажигания требуется её замена. Процедура не представляет абсолютно никакой сложности.

• Нумеруем провода для облегчения последующей сборки.
• Отсоединяем разъем и снимаем провода.
• Выкручиваем болты, которыми крепится катушка.
• Снимаем катушку и устанавливаем новую.
• Подсоединяем разъем и провода.

Одной из главных проблем «родных» катушек зажигания является их установка близко к мотору. От этого корпус катушки нагревается и деформируется. Считается, что такое повреждение не влияет на работу, тем не менее, лучше избежать поломки.

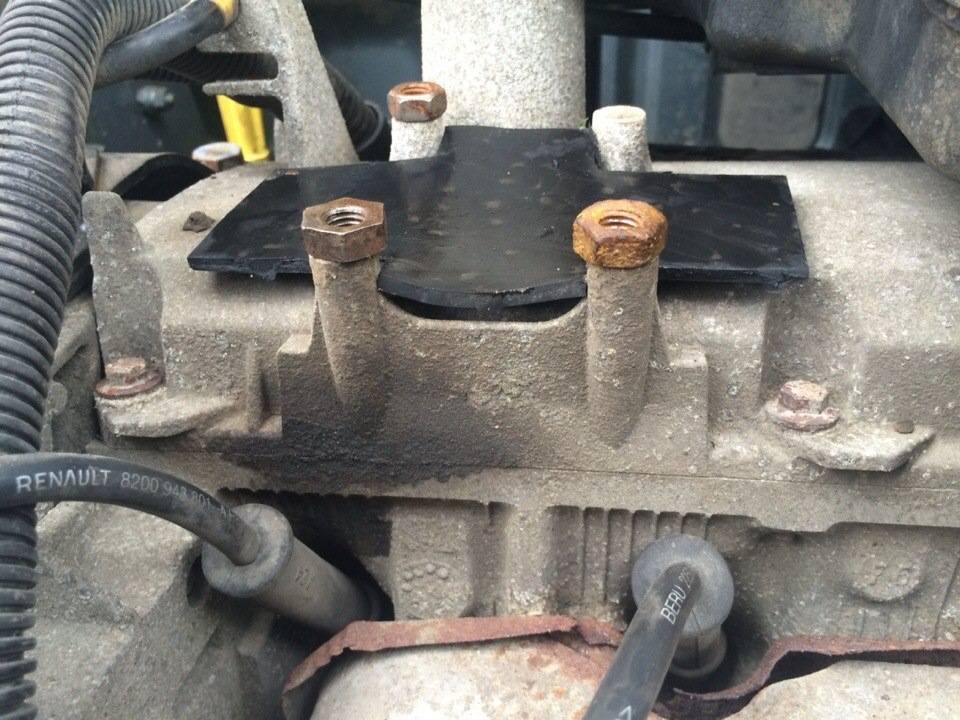

Автовладельцы рекомендуют «приподнять» катушку, установив под болты гайки размером около 10 мм.

Такой проблемы не знает катушка Бош, которая имеет специальную проставку. Во многом из-за этого её часто предпочитают оригинальной, хотя цена почти не отличается.

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание.
Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.
Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны.
Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.
Теперь просто подключите бронепровода в соответствии с номерами на катушке
Остается только подключить колодку с проводами и проверить работу двигателя.

Основные признаки и симптомы поломки

Основные признаки, по которым можно предположить, что проблема заключается в системе зажигания, а конкретно в катушке:

• двигатель не заводится, хотя аккумулятор заряжен, стартер срабатывает;
• нестабильная работа двигателя, «троит». На тахометре это отражается особенно чётко;
• при резком нажатии на педаль газа двигатель начинает захлёбываться, чувствуются значительные провалы в работе;
• при повышенной влажности воздуха или при дожде неравномерная работа двигателя становится заметней, «троит» значительно сильней;
• во время холодов, до момента нагрева двигателя наблюдаются провалы в работе двигателя, нестабильная работа, после нагрева симптомы не исчезают, но становятся менее заметны;
• во время нестабильной работы двигателя на приборной доске загорается сигнальная лампочка check engine, которая при диагностике укажет на проблемы в работе катушки зажигания;
• после разгона при переключении на повышенные передачи чувствуются провалы;
• во время движения при нажатии на педаль акселератора чувствуются ощутимые рывки;
• при движении возникает ощущение, что сзади кто-то держит машину, не даёт разогнаться и развить необходимую скорость.

Вне зависимости от установленной на автомобиле катушки зажигания любую диагностику необходимо начинать с визуальной проверки.

1. Проверке подлежит корпус катушки и контакты. Требуется убедиться, что корпус находится в хорошем состоянии, на нём нет трещин, сколов, чёрных точек и мест частичного выгорания. Необходимо протереть корпус, убедиться в отсутствие следов подтёков масла или следов негерметичности корпуса. При обнаружении любого из перечисленных дефектов дальнейшая диагностика не требуется. Катушка зажигания не подлежит ремонту. Она только заменяется.
2. После этого необходимо проверить состояние контактов. Окисленные выводы необходимо почистить и привести в нормальное рабочее состояние. Плохой контакт влияет на правильную работу двигателя и приводит к выходу из строя катушки зажигания.

Как снять и заменить свечи зажигания на Рено Дастер: фото и видео

Кроссовер Дастер, относящийся к первому или второму поколению, наделён одним из двух бензиновых моторов. Объём двигателей равен 1,6, либо 2,0 литра.

На видео показаны все операции, выполняемые на двухлитровом моторе.

Отличия в замене для разных версий двигателя

Замена свечей может потребоваться при проведении ТО (регламентных работ) и в результате выхода их из строя, когда двигатель начинает барахлить и не заводится совсем.

Над контактным отводом каждой свечи, если говорить о 16-клапанниках, находится индивидуальная катушка зажигания. Корпус каждой из четырёх катушек удерживается одним винтом. На двигателе H4M (1,6) достаточно выкрутить эти винты, а с мотором F4R всё выглядит сложнее.

Две манипуляции с серым клеммником (F4R)

Снять катушку, размещённую в крайнем колодце, можно будет так:

1. Отключаем разъём, откручиваем винт (рис. 1);
2. Серый клеммник поворачиваем вправо, не отключая его. Смысл в том, что металлический лепесток не должен мешать изъятию корпуса катушки (рис. 2).

Перед тем, как снять свечи зажигания, на Рено Дастер отключают только клеммники всех катушек. Конечно, лучше будет отсоединить «минус» АКБ. Но можно просто выключить зажигание в кабине.

К шляпкам винтов подходит гаечный ключ «на 8». Ещё понадобится трубчатый (свечной) ключ «на 16». Глубина колодцев – порядка 120 мм, так что используйте подходящие инструменты.

Все шаги по замене свечей зажигания на Рено Дастер

Допустим, сеть была обесточена. На кроссовере Дастер замену свечей зажигания начинают с отключения разъёмов и обычно совмещают с регламентной заменой воздушного фильтра и салонного фильтра.

Первый шаг – манипуляции с разъёмом

Катушку отключают от сети: клеммник снимется, если нажать на фиксатор.

На втором шаге мы откручиваем винт крепления. Для двигателя F4R будут свои особенности (см. выше).

Вытянуть корпус катушки из колодца – самая трудная операция. Пробуйте покачивать корпус из стороны в сторону.

Лучше всего заклеивать отверстия скотчем.

Менять свечи можно по одной, а можно выкрутить их все сразу. Главное – не перепутать подводящие кабели. Катушки менять местами не запрещено.

Артикул катушек – 8200568671.

Монтаж

Удерживая свечу ключом, её устанавливают в колодец и пытаются вкрутить. Здесь не надо использовать рычаг или рукоять с трещоткой – наоборот, если свеча пойдёт не по резьбе, сразу почувствуется сопротивление.

Пусть руки проскальзывают – так не будет ошибок

На последнем этапе, когда свеча уже практически вкручена, надо взять динамометрический ключ и отмерить усилие 25-30 Н*м. Превышение этих значений ведёт к срыву резьбы.

Кое-кто специально не докручивает свечи, прилагая усилие меньше, чем 25 Н*м. Последствия будут негативными, вплоть до выброса масла в колодец.

Артикулы свечей зажигания

В двух разных поколениях моторы будут разными, а свечи к ним подходят одни – Рено 7700500155, они же 224010032R.

Если бы речь шла о двигателе, соответствующем нормам «Евро-6», надо было бы делать выбор между разными деталями – 224011561R и 224010032R. Но в «российские» кроссоверы этот мотор не устанавливают.

Значит, выбор состоит в подборе аналогов для одной детали. А вообще замена свечей на Рено Дастер производится каждые 30000 км. И от поколений эти цифры не зависят.

Фирма Рено использует следующие артикулы: 7700500155, 224010032R. Встречается обозначение 7700500168, и оно соответствует свече с двумя контактами «ноль». Такая свеча – для 8-клапанников!

Ошибочный выбор – два контакта «массы»

Российский аналог, подходящий для Дастера – это АУ17-ДВРМ-1,0. Рекомендованная замена – продукция брендов Champion, Sagem или Eyquem (см. ниже).

Штатное значение зазора – ровно 0,9 мм.

Аналоги

• BOSCH 0 242 235 666 или 0 242 235 556
• NGK BKR6E 6962 или BKR6ES 3783
• CHAMPION RC87YCL или OE033/T10 или OE033/R04
• EYQUEM/SAGEM RFN58LZ

Показать весь список

• VALEO 246851 или 246522
• BERU Z 193 0002335717
• DENSO K20PR-U
• AUTOMEGA 1012140144
• BRISK 1570
• ASAM 30529 или 30530
• KLAXCAR FRANCE 43028z или 43033z
• SWAG 50 91 3423 или 50 91 3424
• AKUSAN EP 3808
• MASTER-SPORT U-SERIE-12-MS
• VEMO/VAICO V99-75-0014

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Неисправности катушки зажигания Рено Логан

• Деформация кузова вследствие перегрева.
• Трещины на наконечниках, повреждение изоляции.
• Короткое замыкание.

Поломка катушек зажигания, конечно, может случиться и на 20-25 тысячах километров пробега, но обычно эта деталь служит значительно дольше.

Если пробивает катушку, а замена не помогла, стоит обратить внимание на состояние свечей зажигания и высоковольтных проводов

Рено Логан: ремонт катушки зажигания

Ремонт катушки зажигания осуществляется в случае незначительных повреждений, гораздо чаще при наличии неисправностей производится замена детали.

Сейчас появилась возможность отдельной замены наконечников. У производителя оригинальных запчастей они поставляются в наборе с катушкой.

Если катушка зажигания лопнутая, на Логан ремонт не рекомендуется, однако российские водители находят выход из ситуации. При наличии трещин на корпусе, их замазывают герметиком и наклеивают вибропласт.

Тем не менее, многие отмечают, что это лишь временное решение проблемы, и планируют замену в ближайшее время после ремонта.

Часто вместе с катушкой покупают высоковольтные провода и разъем.

Наконечник катушки зажигания ВАЗ 16 клапанов Лада Веста, Х Рей, Ларгус, Гранта (под ИТЭЛМА)

Наконечник катушки зажигания ВАЗ 16 клапанов Лада Ларгус, Веста (под ИТЭЛМА) (ремкомплект)

Совместимость: двигатель ВАЗ 1.6л / 1.8л 16 клапанов

• Lada Vesta
• Lada XRay
• Lada Largus
• Lada Granta
• Lada Granta FL
• Lada Kalina
• Lada Priora

Комплект: наконечник длинный, пружина, уплотнитель

Данный ремонтный набор предназначен для замены наконечника индивидуальной катушки зажигания.

Совместим с оригинальными катушками (арт. 21120370501015).

Наконечник катушки служит для изоляции контактов высокого напряжения от окружающего металла. Т.к. наконечник выполнен из эластичного резинового материала, то со временем он иссыхается, на детали появляются микротрещины, которые отчетливо видны при сжатии наконечника, а цвет меняется на темно-коричневый вместо первоначального черного.

При износе наконечников появляются пропуски зажигания, на свечах может появиться коричневый ободок, в крайних случаях — может выйти из строя сама катушка, произойти пробой управляющего транзистора или произойти замыкание вторичной обмотки.

Замена наконечников катушек зажигания — гораздо более бюджетный способ, чем приобретение новой катушки. И заменить его не сложно. Новый наконечник взамен испорченного надевается через пружинку, которая служит для соединения высоковольтного стержня со свечой внутри резинки-уплотнителя.

1 ремнабор предназначен для ремонта 1 катушки!

Отремонтировать катушки зажигания можно самостоятельно, либо обратившись в наш автосервисе в СПБ:

ул. Передовиков, д.8 А, тел. для записи 8-921-773-33-04

Ремкомплект катушки зажигания для автомобилей с двигателем Renault K4M (1.6 л 16 клапанов) представлен по этой ссылке.

Неисправности катушки и замка зажигания: что предпринять?

Большое значение для работоспособности автомобиля имеет катушка зажигания Рено Логан. При ее неисправности, машину просто не удастся завести, а значит и свои функции транспортного средства она не выполнит. К сожалению, замок зажигания Рено Логан вообще и катушка в частности достаточно часто выходят из строя. О том, как их починить или полностью заменить вы узнаете из статьи.

Снятый замок зажигания

Конструктивно, замок зажигания – это электрический элемент в контактной частью и механической блокировкой. Располагается он справа от рулевой колонки. Для управления этим узлом используется ключ.

Замок имеет несколько составных частей и выход любой из них оставляет машину без энергии. Чаще всего возникают проблемы с реле и поломка возвратной пружины.

Ремонт замка зажигания и его замена производится достаточно просто:

• вначале нужно отсоединить минусовую клемму;
• затем открутить вначале первый, а потом второй болты, которые скрепляют две части кожуха;
• теперь вы сможете демонтировать элементы рулевого колеса;
• отключив питание, аккуратно удалите иммобилайзер;
• под приборной панелью находится жгут проводов питания, который нужно демонтировать из держателя и отключить;
• затем, сместив фиксатор, вы сможете отсоединить колодку;
• используя отвертку, выверните блокирующий болт из корпуса замка;
• потом нужно вставить ключ и повернуть его на четверть оборота;
• теперь, отогнув фиксатор корпуса отверткой, вы сможете извлечь замок вместе с проводами.

Как видно, демонтаж данного устройства достаточно не сложен. Установка нового производится в обратном порядке (автор — Ремонт Рено).

Как проверить катушку зажигания?

Модуль зажигания

Если не усложнять объяснения, то катушка (модуль зажигания) представляет собой узел, при помощи которого подается напряжение на свечи. Она преобразует его из низковольтного в высоковольтный импульс.

Проверить работу узла можно несколькими способами. Первый из них подходит, если на вашем двигателе их несколько, как на 16 клапанных вариантах двигателей Рено Логан, Сценик и других. В этом случае непосредственно во время неправильной работы двигателя отключайте катушку.

Если после отключения, работа идет с нарушениями, значит данный узел был работающим. Попробуйте отключить следующий. При отключении не работающей катушки, на работе двигателя это никак не скажется.

Или вы можете проверить на снятой КЗ сопротивление обмоток и измерение между контактами и на выходе на свечу. При этом измерение нужно проводить по очереди на всех узлах. Также посмотрите на состояние электродов свечей, под неисправной катушкой они будут влажными и иметь нагар.

Характерные неисправности узла

Старый модуль с трещинами и следами плавления

Чаще всего поломка катушки зависит от неисправных свечей и высоковольтных проводов. Когда неисправны эти части, возникает большое сопротивление, тем самым вырастает нагрузка на катушку.

Часто причиной поломки является перегрев. Дело в том, что катушка зажигания Рено Меган 2 не находится в безопасном месте, а прямо на клапанной крышке. Так сильно разогревается во время работы двигателя, а вместе с ней и сама катушка. В результате, ее корпус плавится.

Основные признаки неисправности — это неестественно большой расход топлива, неравномерная работа двигателя или кратковременная потеря динамики на ходу. Также, бывает, автомобиль не заводится, то есть происходит блокировка запуска двигателя.

1. Замок в упаковке 2. Модуль, вид снизу 3. Демонтаж замка

Инструкция по ремонту и замене катушки зажигания

Дальнейшая инструкция по замене предназначена для 16 клапанного двигателя. Но вы можете адаптировать ее и для варианта с 8 клапанами, чтобы отремонтировать его.

Нужно делать следующим образом.

Вначале, вам нужно отсоединить от катушки питание.
Затем снимите бронепровода, они же ПНВ

Обратите внимание, что они помечены в соответствии с номерами цилиндров, к которым подведены.
Теперь нужно открутить три болта, которыми закреплена катушка. Если она установлена давно, то они могли заржаветь, так что при откручивании может потребоваться применить силу

Но будьте осторожны.
Теперь нужно просто установить на то же место новую катушку. С ней в комплекте должны были быть три болта. Хотя они могут быть короче, чем старые, все равно используйте их.
Теперь просто подключите бронепровода в соответствии с номерами на катушке
Остается только подключить колодку с проводами и проверить работу двигателя.

Если вы все сделали правильно, проблем с работой двигателя не возникнет и он легко сможет завестись.

Видео «Замена модуля зажигания на Рено Логан»

В этом видео схематично показан весь процесс замены модуля (автор ролика — Ремонт Рено Логан своими руками).

 Загрузка …

Когда менять свечи, какие устанавливать

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
5. Теперь берите в руки пассатижи и извлекайте болты.
6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
15. Далее на место демонтированных элементов вставляют новые.

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

• Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
• Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

• Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
• Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
• Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
• Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.
