Замена клапанов Рено Логан

Процедура замены

1. Автомобильный домкрат.
2. Надёжную подставку под кузов автомобиля.
3. Противооткатные башмаки. Набор гаечных ключей (рожковые, головки).
4. Фиксаторы для двух распредвалов и коленвала.

Установочные метки

На шкивах распредвалов, коленвала производители не делают меток для правильной установки фаз газораспределения. Для правильной их установки следует выполнить следующие операции:

С левой стороны ГБЦ имеются две заглушки распредвалов, которые следует демонтировать. Для этого снимают воздушный фильтр, отвёрткой пробивают заглушки из резины в центре, извлекают их с ГБЦ.

• Далее следует провернуть коленвал таким образом, чтобы пазы распредвалов стали строго в горизонтальном положении.
• Для фиксации распредвалов в этом положении в их пазы устанавливают фиксатор из металлической пластины толщиной 5 мм.

• Поршни 1 и 4 цилиндров при этом должны находиться в положении ВМТ. Для проверки этого положения в блоке имеется резьбовое отверстие М10. В него следует ввернуть болт, резьбовая часть которого должна иметь длину 75 мм. Когда поршни 1 и 4 цилиндра займут положение ВМТ, болт будет упираться в специальную площадку коленвала, не даст ему поворачиваться по часовой стрелке. Вместо такого винта можно применить болт, который крепит в верхней части коробку к блоку цилиндров. На этот болт наворачивают две гайки и фиксируют их в таком положении, когда длина резьбовой части будет равна 75 мм.
• На передней части блока под 1 цилиндром головкой Е14 следует вывернуть технологическую заглушку, затем ввернуть болт-фиксатор коленвала. Он должен полностью зайти на длину 75 мм.

После установки нового ремня необходимо снять фиксаторы распредвала, вывернуть болт, стопорящий коленвал. Далее поворачивают коленвал на два оборота, снова проверяют положение установочных меток распредвалов. Если они совпали, продолжают дальнейшую установку ранее снятых деталей.

Проверка исправности крышки расширительного бачка

Да,еще заметил-после замены термоса(старый гонял по большому все время)движок стал прогреваться намного быстрее,но теплый воздух из печки с большой задержкой. и на пропан намного позже переключается. может у кого есть свежие мысли по такой проблеме,помогите.
Если с отечественными автомобилями все вроде бы понятно, то, у многих водителей возникает вопрос, нужно ли производить замену охлаждающей жидкости на Рено Логан (Renault Logan), и если да, то, как именно это делать?

В этой статье будет предоставлен полный ответ по этому вопросу. PPPPPPPPP Когда необходимо менять жидкость PPPPPPPPP Производитель рекомендует совершать замену тосола (антифриза) через 90 тыс. км, или через 6 лет эксплуатации. Объем системы охлаждения 5,45 л. PPPPPPPP Примечание. Выполнение работ по замене охлаждающей жидкости проводится только на холодном двигателе. При выполнении работ по замене тосола (антифриза) следует быть предельно осторожным. Кроме того, необходимо помнить, что антифриз является легко воспламеняющейся жидкостью, поэтому нельзя хранить его возле источников огня.

В случае запуска двигателя крышка расширительного бачка должна быть хорошо закрыта. P PPPPPPPP Чтобы приступить к фактическому выполнению работ, нужно на холодном моторе сбросить давление в охлаждающей системе. Для осуществления работ нужно иметь пассатижи, лоток, необходимую жидкость. Порядок слива отработанного тосола (антифриза) следующий: Откручивается вентиль выпускного штуцера воздуха, который находится на шланге подвода охлаждающей жидкости к отопителю; Отработанная жидкость сливается в емкость. Примечание. На радиаторе этого автомобиля не предусмотрен кран для слива старой жидкости.

Если возникла необходимость произвести промывание системы водой, то после полного слива отработанной жидкости, нужно заливать в систему воду, до полного ее освобождения от остатков грязи. Если радиатор был подвержен коррозии, его нужно снять и отдать квалифицированным специалистам для очистки. После опустошения системы охлаждения, необходимо возвратить шланг на свое место, и закрепить его хомутом (желательно новым). Как правило, оригинальные хомуты одноразовые. После этого, устанавливается на свое место защита картера. PPPPPPPP Что делать дальше PPPPPPPPP Завершив подготовительные работы по освобождению системы от выработанного тосола (антифриза), можно начать заполнять ее новой жидкостью.

При этом, заливая ее в расширительный бачок, нужно следить за выпускным штуцером воздуха, и как только жидкость начнем выходить из него, следует сразу же закрыть вентиль. После заполнения системы нужно закрутить пробку бачка и запустить двигатель, чтобы он прогрелся до рабочей температуры. Затем мотор глушится и проводится проверка уровня жидкости. PPPPPPP Примечание. Во время прогревания мотора необходимо следить за работой вентилятора, если он не включается, а воздух с отопителя поступает холодный, значит, образовалась воздушная пробка. Чтобы ее удалить, нужно заглушить мотор, дать ему остыть и открутить крышку расширительного бачка. После этого завести двигатель на 5 минут, после чего закрутить пробку бачка.

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов.— Рожковый ключ на «10».

• — Плоскогубцы.
• Подготовительные работы
• — Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
• — Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
• — Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
• — Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

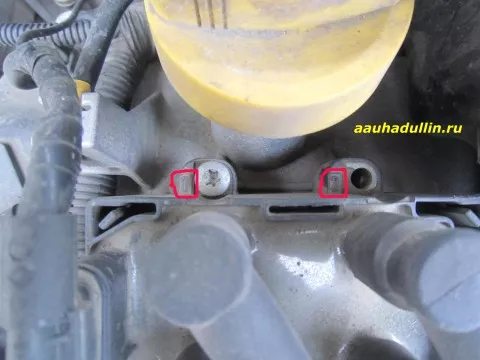

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»).

Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

1. На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
2. — Снимаем клапанную крышку с модулем зажигания.
3. Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»).

Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат).

При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра.

Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала.

Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности. Примечания и дополнения

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

• — Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
• Еще статьи по двигателю k7j
• — Замена задней опоры двигателя k7j автомобиля Рено Логан 1
• — Замена наконечников рулевых тяг автомобиля Рено Логан
• — Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Замена клапанов Рено Логан 1.6 8 клапанов

Для замены клапанов Рено Логан нам потребуются: ключи «на 10», «на 12», «на 17», свечной ключ, намагниченная отвертка (или пинцет) для снятия сухарей клапанных пружин, приспособление для сжатия клапанных пружин. Если необходим ремонт головки блока цилиндров двигателя Рено Логан, установленного на автомобиле, снимаем её (смотрите Замена прокладки ГБЦ). В большинстве случаев ремонт ГБЦ заключается в притирке или замене клапанов Рено Логан и их направляющих втулок, в замене или шлифовке седел клапанов. Причем для выполнения работ, связанных с ремонтом направляющих втулок клапанов и седел, требуются специальные инструменты и оборудование, поэтому эти работы нужно выполнять в специализированном сервисе. При таких неисправностях, как нарушение герметичности каналов рубашки системы охлаждения и коробление nривалочной поверхности к блоку цилиндров, ГБЦ Рено Логан заменяют.

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

Что еще понадобиться?

Во время проведения данной операции выполняется также и замена масляного фильтра.

Приобретать нужно фильтр с идентификационным номером 7700274177 или 8200768913, они взаимозаменяемы и являются оригинальными для данного авто.

Но можно купить любой фильтр, главное, чтобы он был известного производителя, а также подходил по габаритным параметрам.

При работах также рекомендуется заменить прокладку сливной пробки. Оригинальная прокладка имеет артикул 11026 5505R.

Но если такой достать не удалось, то можно вместо старой прокладки установить обычную медную соответствующего диаметра.

Про промывку мотора.

Последнее время СТО стали указывать, что при смене обязательно нужно проводить промывку мотора.

Ее действительно нужно проводить, но только если будет заливаться масло другого производителя.

Если же производитель смазочного материала не меняется, то и промывку проводить необязательно.

Читайте по теме: Как правильно промыть двигатель.

Притирка клапанов Рено Логан

Притирку клапанов выполняют на снятой головке блока цилиндров.

Рис. 5.13. Приспособление для притирки клапанов Рено Логан: 1 — металлический стержень; 2 — резиновый шланг; 3 — винтовые хомуты.

Для притирки клапанов Рено Логан удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью).

Кроме того, в продаже имеются готовые ручные держатели клапана. При отсутствии готовых приспособлений можно воспользоваться приспособлением, изготовленным по чертежу (рис. 5.13). Вместо резинового шланга и хомутов можно приварить к стержню приспособления наконечник, в боковой стенке которого выполнено сквозное резьбовое отверстие, в которое ввернут болт для фиксации стержня клапана. Кроме того, нам потребуются: притирочная паста, керосин, слабая пружина, по наружному диаметру проходящая в отверстие седла клапана. 1. Очищаем клапан от нагара.

2. Наносим на фаску клапана Рено Логан сплошной тонкий слой притирочной пасты. 3. Надеваем на стержень клапана предварительно подобранную пружину и вставляем клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.

ПРИМЕЧАНИЕ

Графитная смазка предохраняет направляющую втулку от попадания в ее отверстия абразива из притирочной пасты и облегчает вращение клапана во время притирки.

4. Надеваем на стержень клапана приспособление для притирки клапанов (или с некоторым натягом резиновую трубку для соединения клапана с реверсивной дрелью. 5. Включив дрель на минимальную частоту вращения (в реверсивном режиме) и вращая приспособление (в случае ручной притирки) попеременно в обе стороны, на пол-оборота, притираем клапан, периодически то прижимая его к седлу, то ослабляя усилие прижатия.

6. Притираем клапан до появления на его фаске матово-серого непрерывного однотонного пояска шириной не менее 1,5 мм, при этом …

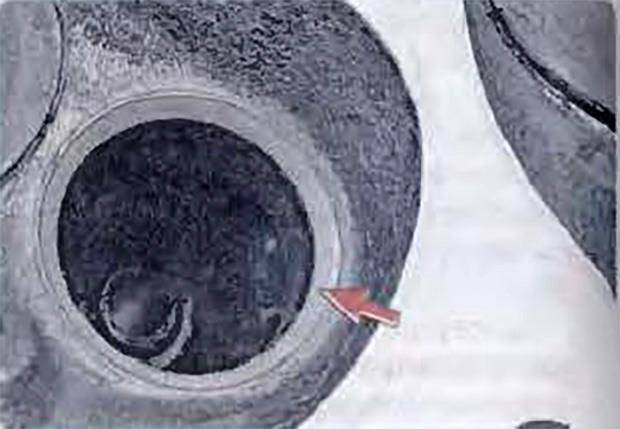

7. … на седле клапана после притирки также должен появиться блестящий поясок шириной не менее 1,5 мм.

8. После притирки тщательно протираем клапан и седло чистой тряпкой и промываем для удаления остатков притирочной пасты. Проверяем герметичность клапана, для чего устанавливаем его в головку с пружинами и сухарями. Затем кладём ГБЦ набок и заливаем керосин в тот канал, который закрыт клапаном. Если в течение трёх минут керосин не просочится в камеру сгорания, клапан герметичен.

Описание устройства мотора К7М 1.6 литра 8v

В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.

В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.

Онлайн-мануал для этого двигателя вы можете найти тут

Много полезной информации выложено в Club-Renault.ru

Регулировка клапанов на 8 кл двигателе

Начинаем пошаговую регулировку клапанов газораспределительного механизма (ГРМ) на восьми клапанном двигателе Renault…

1.  Снимем корпус воздушного фильтра при помощи фигурной отвёртки также трубчатого ключа на «10». Сильно запылённый фильтр продуваем сжатым воздухом или меняем новым. Лично сам меняю воздушный фильтр через двадцать тысяч километров для надёжности, хотя положено менять по книжке через тридцать.
2.  Снимаем аккуратно крышку головки блока цилиндров.
3.  Устанавливаем поршень первого цилиндра в положение верхней мёртвой точки (ВМТ) такта сжатия. Первый цилиндр находится со стороны маховика. В таком положении оба клапана первого цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.
4.  Ослабим контргайку регулировочного болта одного из коромысла, зажимаем болт пассатижами от проворачивания. Вставляем щуп в щель между торцом клапана и регулировочного винта.
5.  Удерживая от проворачивания контргайку, болт регулировочный затягиваем пассатижами до момента, когда щуп в зазоре можно перемещать с небольшим усилием.
6.  Далее удерживая регулировочный болт, затяни контргайку, ещё раз проверь зазор. Если щуп зажат или болтается, повторяем регулировку до тех пор пока не получим необходимый результат, когда щуп движется с небольшим усилием.
7.  Также регулируем зазор для второго клапана в первом цилиндре.
8.  Затем поворачиваем коленвал ровно вполоборота, регулируем зазоры в третьем цилиндре таким же образом как в первом.
9.  Затем поворачиваем коленчатый вал ровно вполоборота, установив поршень четвёртого, а потом через пол-оборота коленвала второго цилиндра в положение верхней мёртвой точки (ВМТ) в такте сжатия горючей смеси регулируем остальные клапана.
10.  Устанавливаем крышку ГРМ, также корпус фильтра в обратном порядке. Если прокладка крышки пропускает масло или идёт испарение из него, то меняем ее новым.

Последовательность регулировки через ЧЕТВЕРТЬ оборота распредвала или пол-оборота коленвала (см. ссылку внизу фото).

 Порядок цилиндров справа налево:

Порядок цилиндров

Выход брони проводов к свечам первого, второго, третьего и четвёртого цилиндра:

Выход на первый и второй цилиндр броне проводовВыход на третий и четвёртый цилиндр брони проводов

Регулировочные щупы:

1-щуп для впускных на бензине и газу; 2-щуп для выпускных работающих на газу; 3-щуп для выпускных работающих двигателей на бензине.

Клапана впуска газовой смеси и выпуска отработавших газов:

4-Клап. Впуска; 4-Клап. Выпуска

Порядок расположения свечей посмотрите на видеозаписи

Если вы не уверены, что сможете сами всё сделать, то рекомендую регулировать клапана Рено Логан в автосервисах.

Вы так же можете ознакомиться с другими материалами:

Замена клапанов Рено Логан 1.6 16 клапанов

Головку блока цилиндров двигателя К4М(1.6 16 клапанов) разбирайте в следующем порядке. 1. Выворачиваем все свечи зажигания. 2. Снимаем выпускной коллектор и установленную под ним прокладку. 3. Снимите впускную трубу и установленную под ней прокладку. ПРИМЕЧАНИЕ Уплотнительные прокладки впускной трубы заменяйте новыми при каждой разборке соединения. 4. Выворачиваем три болта крепления и снимаем термостат. 5. Устанавливаем приспособление для сжатия пружин клапанов, сжимаем пружины, снимаем сухари, тарелки пружин и пружины (смотрите Замена маслосъемных колпачков).

6. Извлекаем клапаны из направляющих втулок. ПРЕДУПРЕЖДЕНИЕ После длительной эксплуатации на верхнем торце клапана может образоваться заусенец грибообразной формы. Перед извлечением клапана из направляющей втулки удалите этот заусенец надфилем. Категорически запрещается выбивать клапан из направляющей втулки молотком через оправку без удаления заусенца, так как при этом неизбежно будет повреждена внутренняя поверхность втулки.

7. Снимаем коромысла клапанов.

8. Извлекаем из гнезд головки блока цилиндров гидрокомпенсаторы. Остальные операции по разборке, проверке и сборке головки блока цилиндров двигателя К4М (1.6 16 клапанов) аналогичны описанным выше операциям пункты 12-32 для головки блока цилиндров двигателя К7М (1.6 8 клапанов).

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 12

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Устанавливаемые двигатели

Симптомы пробитой прокладки ГБЦ на Renault Sandero/Logan

Прокладка может выйти из строя по разным причинам. Это может быть качество самой прокладки, ее неправильная затяжка или естественное старение. Существуют косвенные признаки, которые укажут на неисправность прокладки:

• попадание масла в антифриз;
• попадание выхлопных газов в охлаждающую жидкость;
• попадание антифриза в масло — появление эмульсии на крышке маслозаливной горловины;
• охлаждающая жидкость попадает в камеру сгорания — белый выхлопной пар;
• Падение компрессии в двух соседних цилиндрах;

При обнаружении хотя бы одного симптома, имеет смысл проверить состояние прокладки. В среднем, прокладка ГБЦ на Логане может пройти около 200 тысяч километров до первого ремонта, в зависимости от условий эксплуатации автомобиля.

Порядок работы двигателя рено логан.

То есть после регулировки первого цилиндра

производится регулировка третьего цилиндра.

Затем четвёртый цилиндр.

Последним регулируется второй цилиндр.

Проворачивать двигатель удобнее всего за колесо . при включённой 5 передаче. Для этого колесо необходимо подвесить на домкрате. Что бы двигатель проворачивался легко необходимо выкрутить все свечи.

При переходе регулировки от одного цилиндра к другому. Коленчатый вал должен провернуться на половину своего оборота 180 градусов. Проще говоря поршень первого цилиндра встанет в нижнюю мертвую точку а поршень третьего в ВМТ в момент сжатия. Распредвал при этом провернётся на четвёртую часть своего оборота. Кулачки распредвала 3 цилиндра будут обращены в низ относительно вала коромысел.

Затем проворачиваем коленвал для регулировки 4 цилиндра. И окончательно проворачивается вал для регулировки 2 цилиндра.

Более точно подводится поршень в ВМТ при помощи металлического прутка или отвертки. Но достаточно будет того что кулачки повернуться вниз.

Регулировка клапанов на 8 кл двигателе

Начинаем пошаговую регулировку клапанов газораспределительного механизма (ГРМ) на восьми клапанном двигателе Renault…

Порядок цилиндров справа налево:

Порядок цилиндров

Выход брони проводов к свечам первого, второго, третьего и четвёртого цилиндра:

Выход на первый и второй цилиндр броне проводов Выход на третий и четвёртый цилиндр брони проводов

1-щуп для впускных на бензине и газу; 2-щуп для выпускных работающих на газу; 3-щуп для выпускных работающих двигателей на бензине.

Клапана впуска газовой смеси и выпуска отработавших газов:

4-Клап. Впуска; 4-Клап. Выпуска

Порядок расположения свечей посмотрите на видеозаписи

Если вы не уверены, что сможете сами всё сделать, то рекомендую регулировать клапана Рено Логан в автосервисах.

K7J – 8-ми клапанный двигатель объёмом 1.4 литра (клапана гнёт)

Самый популярный двигатель у отечественного потребителя клапана гнётЧетырёхтактный четырёхцилиндровый бензиновый двигатель K7J, эволюционировал в наше время прямиком из 80-х годов XX века. Из-за того, что мотор представляет собой продолжение линейки двигателей прежнего поколения, у него имеется явно выделяющаяся особенность в виде устаревшей конструкции с повышенным расходом топлива. Однако это не мешает ему оставаться одним из самых ремонтопригодных двигателей в линейке.

На данном двигателе отсутствуют гидрокомпенсаторы, поэтому каждые 15-25 тыс. километров ему требуется процедура по регулировке клапанов. И периодически происходят течи масла у сальника коленвала.

Замена клапанов Рено Логан 1.6 16 клапанов

Головку блока цилиндров двигателя К4М(1.6 16 клапанов) разбирайте в следующем порядке. 1. Выворачиваем все свечи зажигания. 2. Снимаем выпускной коллектор и установленную под ним прокладку. 3. Снимите впускную трубу и установленную под ней прокладку. ПРИМЕЧАНИЕ Уплотнительные прокладки впускной трубы заменяйте новыми при каждой разборке соединения. 4. Выворачиваем три болта крепления и снимаем термостат. 5. Устанавливаем приспособление для сжатия пружин клапанов, сжимаем пружины, снимаем сухари, тарелки пружин и пружины (смотрите Замена маслосъемных колпачков).

6. Извлекаем клапаны из направляющих втулок. ПРЕДУПРЕЖДЕНИЕ После длительной эксплуатации на верхнем торце клапана может образоваться заусенец грибообразной формы. Перед извлечением клапана из направляющей втулки удалите этот заусенец надфилем. Категорически запрещается выбивать клапан из направляющей втулки молотком через оправку без удаления заусенца, так как при этом неизбежно будет повреждена внутренняя поверхность втулки.

7. Снимаем коромысла клапанов.

8. Извлекаем из гнезд головки блока цилиндров гидрокомпенсаторы. Остальные операции по разборке, проверке и сборке головки блока цилиндров двигателя К4М (1.6 16 клапанов) аналогичны описанным выше операциям пункты 12-32 для головки блока цилиндров двигателя К7М (1.6 8 клапанов).
