Замена клапанов Рено Логан

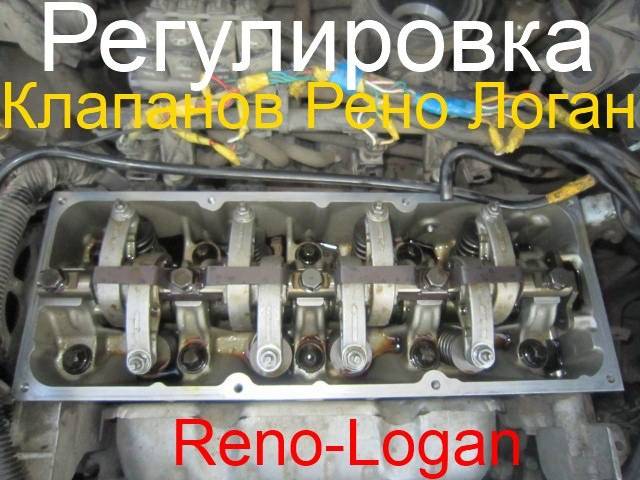

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

• 16-клапанным 1.6 л К4М;
• 8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Рено Логан регулировка клапанов

На седан Рено Логан может устанавливаться двигатель на 8 клапанов и на 16. Тем самым, объем варьируется либо 1.6 и 1.4 л. Оба типа мотора достаточно надежны в эксплуатации, о чем говорят отзывы автомобилистов. При этом, следует помнить, что периодически должна выполняться регулировка клапанов. Данная процедура направленна на нивелирования ненормативных зазоров в клапанном механизме, которые образовались в результате расширения металлов из-за высоких рабочих температур. При этом регулировка клапанов – выполнение ряда технологических допусков. Она производится между регулировочным болтом и стержнем приводной части.

При возникновении отклонений от стандартов, предписанных в техническом паспорте автомобиля Renault Logan, происходит повышенный износ комплектующих. Кроме того, появляется ряд предпосылок, которые свидетельствуют о необходимости проведения ремонтных работ конкретной категории. Самым существенным намеком на ремонт является нехарактерное постукивание в подкапотном пространстве при работе на холостых оборотах.

Вследствие того, что возник ненормативный зазор между деталями, наблюдается снижение мощности. Связано это с недостаточным количеством подаваемой горючей смеси в цилиндры. Такие проблемы могут случиться одинаково на моторах 1.4 и 1.6.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов.— Рожковый ключ на «10».

• — Плоскогубцы.
• Подготовительные работы
• — Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
• — Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
• — Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
• — Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»).

Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. См. фото выше.

1. На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
2. — Снимаем клапанную крышку с модулем зажигания.
3. Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»).

Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат).

При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра.

Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала.

Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности. Примечания и дополнения

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

• — Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
• Еще статьи по двигателю k7j
• — Замена задней опоры двигателя k7j автомобиля Рено Логан 1
• — Замена наконечников рулевых тяг автомобиля Рено Логан
• — Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Замена клапанов Рено Логан 1.6 16 клапанов

Головку блока цилиндров двигателя К4М(1.6 16 клапанов) разбирайте в следующем порядке. 1. Выворачиваем все свечи зажигания. 2. Снимаем выпускной коллектор и установленную под ним прокладку. 3. Снимите впускную трубу и установленную под ней прокладку. ПРИМЕЧАНИЕ Уплотнительные прокладки впускной трубы заменяйте новыми при каждой разборке соединения. 4. Выворачиваем три болта крепления и снимаем термостат. 5. Устанавливаем приспособление для сжатия пружин клапанов, сжимаем пружины, снимаем сухари, тарелки пружин и пружины (смотрите Замена маслосъемных колпачков).

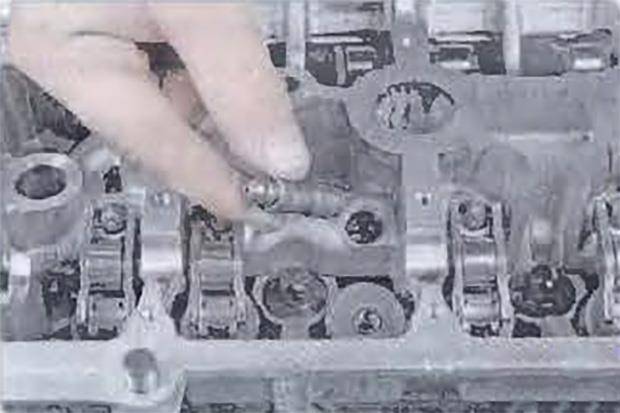

6. Извлекаем клапаны из направляющих втулок. ПРЕДУПРЕЖДЕНИЕ После длительной эксплуатации на верхнем торце клапана может образоваться заусенец грибообразной формы. Перед извлечением клапана из направляющей втулки удалите этот заусенец надфилем. Категорически запрещается выбивать клапан из направляющей втулки молотком через оправку без удаления заусенца, так как при этом неизбежно будет повреждена внутренняя поверхность втулки.

7. Снимаем коромысла клапанов.

8. Извлекаем из гнезд головки блока цилиндров гидрокомпенсаторы. Остальные операции по разборке, проверке и сборке головки блока цилиндров двигателя К4М (1.6 16 клапанов) аналогичны описанным выше операциям пункты 12-32 для головки блока цилиндров двигателя К7М (1.6 8 клапанов).

Слабое натяжение ремня ГРМ в Рено Логан 1.6

Блок должен пройти через отверстие в картере. Для надежности, зажав мотор со стороны колеса, снятого ломом, вставьте плоский деревянный упор между мотором и рамой. Опустите домкрат, чтобы поднять подушку безопасности над крылом.

Двигатель Рено Логан надежно закреплен и закреплен.

Чтобы не затягивать должным образом ремень ГРМ Рено Логан, есть возможность вынуть масляный щуп и закрыть отверстие тряпкой. Установите новый ремень газораспределительного механизма, убедившись, что стрелка направления ремня, нарисованная на нем, направлена ​​по часовой стрелке b.

При этом стыкуем метки и ремень ГРМ устанавливаем на место в следующем порядке: Натяните ремень ГРМ, как описано в начале страницы. Затем открутите установочный штифт. Проверните коленчатый вал на два оборота, совместите метки на шкиве и крышке головки блока цилиндров и вверните установочный штифт обратно в отверстие, чтобы проверить положение ВМТ первого поршня. При необходимости переустановите ремень. Выкрутите установочный штифт и установите все снятые детали в обратном порядке.

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера. Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ

Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха. Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

• 16-клапанным 1.6 л К4М;
• 8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

Периодичность регулировочных мероприятий

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Что необходимо иметь под рукой и знать при совершении такого ремонта

Данный вид ремонта человек, который обладает таким автомобилем, полностью может выполнить без помощи других. Но что остается сделать нашему клиенту отлично понимают, что нужно много чего знать и иметь определенный инструмент. Дальше предоставляем для вас перечень всех нужных инструментов:

• Определенный набор саморезов;
• Пассатижи;
• Ключ рожкового типа. Размер его 13;
• Ключ баллонного типа. Размер его 10;
• И обычная отвертка.

Следует знать, что водители Рено Логан производят регулировку клапанов кто раз, когда машина проехала 100 000 км. Но некие спецы опровергают данную информацию. Они говорят, что данное количество нужно уменьшить более до 60 тыщ км. Мастера, которые издавна имеют отношение к модели Логан, говорят, что внедрение газа заместо горючего приводит к отрицательным последствиям. Таким последствием для вас понравятся сажание седла. А происходит впускание газа, а не горючего вследствие зазоров, которые образовались не верно.

Верная регулировка клапанов на моторах 1,4-1,6 8V (K7M, K7J) Много увлекательного конкретно вам Remontiruemrenault.ru.

Мастера из элитных 100 рекомендуют производить регулировку клапанов на данной модели Рено после проезда около 30 тыщ км.

При совершении такового ремонта стоит знать нашему клиенту остается обычные нормы зазоров. Предоставляем эти священные числа ниже:

• Числа впускных зазоров это от 0,10 мм до 0,15 мм;
• Выпускные числа начинаются от 0,25 мм, а завершаются 30 миллиметрами.

При условии, если будет осуществляться полная подмена клапанов выпускного типа, то нужно выставить другие числа для так именуемой притирки. Такие числа составляют 0,3.5 – 0,25 мм.

Порядок работы двигателя рено логан.

То есть после регулировки первого цилиндра

производится регулировка третьего цилиндра.

Затем четвёртый цилиндр.

Последним регулируется второй цилиндр.

Проворачивать двигатель удобнее всего за колесо . при включённой 5 передаче. Для этого колесо необходимо подвесить на домкрате. Что бы двигатель проворачивался легко необходимо выкрутить все свечи.

При переходе регулировки от одного цилиндра к другому. Коленчатый вал должен провернуться на половину своего оборота 180 градусов. Проще говоря поршень первого цилиндра встанет в нижнюю мертвую точку а поршень третьего в ВМТ в момент сжатия. Распредвал при этом провернётся на четвёртую часть своего оборота. Кулачки распредвала 3 цилиндра будут обращены в низ относительно вала коромысел.

Затем проворачиваем коленвал для регулировки 4 цилиндра. И окончательно проворачивается вал для регулировки 2 цилиндра.

Более точно подводится поршень в ВМТ при помощи металлического прутка или отвертки. Но достаточно будет того что кулачки повернуться вниз.

Пошаговая инструкция по замене ремня ГРМ

Цена двигателя Renault K7M нового и бу

Минимальная стоимость	25 000 рублей
Средняя цена на вторичке	40 000 рублей
Максимальная стоимость	60 000 рублей
Контрактный мотор за рубежом	500 евро
Купить такой новый агрегат	120 000 рублей

Состояние:	Б У
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	75 л.с.

* Цена на данный двигатель указана справочно

Видео о капитальном ремонте как раз такого мотора

Связаться с администратором сайта Вы можете по электронной почте:

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Регулировка клапанов Renault Logan 8 клапанов

Клапаны предусмотрены для обеспечения нормальной циркуляции топливовоздушных веществ. При неправильной работе системы опасности подвергается весь газораспределительный механизм.

Когда величина зазора ниже установленной, в первую очередь подгорают седла и снижается КПД двигателя. В обратной ситуации заметно снижается мощность машины.

Если автомобиль эксплуатируют без оглядки на нарушения в работе системы циркуляции, эффективность работы снижается, а детали изнашиваются скорее, чем положено. Как результат, внеплановые ремонты и дополнительные траты, которых можно было бы избежать, проведя своевременную регулировку. Для этого необязательно отправлять машину на СТО. Процедура довольно простая, при наличии желания с ней может справиться даже водитель новичок.

Производитель установил пробег, после прохождения которого рекомендуется проводить регулировку клапанов. Однако эти цифры примерные и не учитывают многих нюансов. В руководстве пользователя указано, что процедура проводится через 80-100 тыс. км. пробега. На самом деле на частоту регулировки оказывают значительное влияние условия эксплуатации авто.

Если двигатель постоянно подвергается повышенной нагрузке, что обязательно происходит в условиях напряженного городского движения. Регулировка клапанов Рено Логан понадобится уже через 60 тыс. км. пробега. При эксплуатации автомобиля в сложных погодных условиях эта цифра еще сократится.

Когда автомобиль оснащен газобаллонным оборудованием, срок регулировки сокращается практически в два раза. Лучше всего для машин, работающих на газу, проводить процедуру через каждые 30 тыс. км.

Кроме указанных сроков о необходимости провести регулировку может свидетельствовать изменение в работе автомобиля. Процедура понадобится, если при эксплуатации водитель отмечает:

• появление характерного звука при запуске и работе мотора;
• уменьшение мощности машины;
• посторонние шумы в процессе езды;
• отчетливый запах гари.

Недостатки, поломки и проблемы двигателя К7М

Самой известной проблемой этого мотора является растрескивание катушки зажигания. В трещины попадает влага, что приводит к троению мотора и тому подобным проблемам. Примерно в 2012 году появилась новая катушка, которая избавлена от этого недостатка.

Привод ГРМ у этого силового агрегата ременной с регламентом замены раз в 60 000 км, но сам ремень может пройти гораздо больше. Обычно он рвется из-за клина помпы либо ролика натяжителя, причем клапана здесь при обрыве гнет практически в 100 % случаев.

Весьма часто тут плавают обороты мотора на холостых и причиной тому обычно служит загрязнение регулятора холостого хода. Еще виновниками могут быть забитые форсунки или подсос воздуха через трещинки или рассохшиеся уплотнения впускного коллектора.

Моторы этой серии склонны к течам масла и антифриза, причем слабых мест несколько: смазка чаще всего сочится через передний сальник коленвала либо из теплообменника. За утечки охлаждающей жидкости тут отвечает часто трескающийся корпус термостата.

К минусам этого мотора также отнесем невысокий ресурс датчика положения коленвала и отсутствие гидрокомпенсаторов, так что зазоры клапанов вам придется регулировать.

Производитель заявляет ресурс двигателя в 250 000 км, но он легко ходит и 400 000 км.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Замена ремня ГРМ Рено Логан

Описание устройства мотора К7М 1.6 литра 8v

В 1995 году на первом поколении модели Megane дебютировал силовой агрегат новой K-series: это был мотор с распределенным впрыском топлива, чугунным блоком, 8-клапанной головкой без гидрокомпенсаторов, ременным приводом ГРМ, единой катушкой зажигания на 4 цилиндра. Первое время сборку всех агрегатов серии осуществляли на заводе в испанском Вальядолиде.

В 2004 году после снятия с производства первого поколения Megane и Scenic сборку двигателя перенесли в Румынию, где он стал основным силовым агрегатом для бюджетного бренда Dacia. Вскоре такой мотор стал активно поставляться в Россию, где ставился не только на недорогие модели Renault Logan или Sandero, но и на популярный на нашем рынке универсал Lada Largus.

Онлайн-мануал для этого двигателя вы можете найти тут

Много полезной информации выложено в Club-Renault.ru

Замена клапанов ГБЦ (Головки блока цилиндров) — Рено Логан 1.6 8 клапанов

Клапана обычно меняют по двум причинам:

— когда он (клапан) прогорает,

— когда на него происходит механическое воздействие (удар о поршень, при обрыве ремня ГРМ)

Очень важно купить клапана из хорошего материала (не сыромятины), это в последствии сэкономит кучу денег на ремонт ГБЦ. Если необходим ремонт головки блока цилиндров двигателя Рено Логан, установленного на автомобиле, снимаем её (смотрите Замена прокладки ГБЦ)

В большинстве случаев ремонт ГБЦ заключается в притирке или замене клапанов Рено Логан и их направляющих втулок, в замене или шлифовке седел клапанов. Причем для выполнения работ, связанных с ремонтом направляющих втулок клапанов и седел, требуются специальные инструменты и оборудование, поэтому эти работы нужно выполнять в специализированном сервисе. При таких неисправностях, как нарушение герметичности каналов рубашки системы охлаждения и коробление nривалочной поверхности к блоку цилиндров, ГБЦ Рено Логан заменяют

Если необходим ремонт головки блока цилиндров двигателя Рено Логан, установленного на автомобиле, снимаем её (смотрите Замена прокладки ГБЦ). В большинстве случаев ремонт ГБЦ заключается в притирке или замене клапанов Рено Логан и их направляющих втулок, в замене или шлифовке седел клапанов. Причем для выполнения работ, связанных с ремонтом направляющих втулок клапанов и седел, требуются специальные инструменты и оборудование, поэтому эти работы нужно выполнять в специализированном сервисе. При таких неисправностях, как нарушение герметичности каналов рубашки системы охлаждения и коробление nривалочной поверхности к блоку цилиндров, ГБЦ Рено Логан заменяют.

Причина поломки. Почему может потребоваться замена клапанов

Замена клапанов Рено Логан 1.6 8 клапанов может потребоваться в случае обрыва ремня ГРМ, вследствии чего клапана встречаются с поршнями и происходит непоправимое. К сожалению двигатели Renault Logan имеют такой грех. При обрыве ремня ГРМ клапана гнет однозначно, что выливается в масштабный ремонт двигателя. Стоит отметить, что моторы Рено Логан 1.4 и 1.6 8 клапанов имеют схожую конструкцию, поэтому инструкция пригодится для обоих вариантов. Если клапана загибает на 16-клапанном движке Logan, тогда это еще более сложный случай, ведь там конструкция головки блока цилиндров более продвинутая. Два распредвала, гидрокомпенсаторы, 16 клапанов… но об этом мы расскажем в следующий раз.

Что потребуется для замены

Замена клапанов Рено Логан 1.6 8 клапанов потребует серьезных трудозатрат, ведь предстоит снять и разобрать головку блока цилиндров. Снять с ГБЦ поврежденные клапана, притереть новые клапана и собрать все заново. Часть работ мы уже описывали, поэтому дадим ссылки на другие страницы сайта. Вот тут вы узнаете, как снять приводные ремни Рено Логан , тут как снять ремень ГРМ 8 клапанов . Не забываем, что вам предстоит для начала снять клеммы с аккумулятора и слить охлаждающую жидкость.

На что обратить внимание

При замене клапанов ОБЯЗАТЕЛЬНО необходимо заменить сальники клапанов и проверить люфты в направляющих этих клапанов в ГБЦ.

Если все собрано правильно, значит работа мотора будет радовать ближайшие 60 тысяч километров. Затем стоит поменять ремень ГРМ. Поверьте своевременная замена ремня ГРМ на Рено Логан (Сандеро) гораздо проще, замены гнутых клапанов.

5.6. Регулировка зазоров в приводе клапанов

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и регулировочным болтом, ввернутым в одно из плеч коромысла привода клапана. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма. Помимо этого при увеличенных зазорах впускных клапанов ухудшается наполнение цилиндров горючей смесью и, как следствие, снижается мощность двигателя. При полном отсутствии зазоров у выпускных клапанов, помимо неровной работы и снижения мощности двигателя из-за уменьшения компрессии в цилиндрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

Зазор измеряют на холодном двигателе (при +20 °С) между торцами стержня клапана и регулировочного болта при полностью закрытом клапане. Номинальный зазор для впускных клапанов 0,10–0,15 мм, для выпускных – 0,25–0,30 мм.

После замены клапанов при первоначальной регулировке для выпускных клапанов нужно установить несколько уменьшенный зазор, равный 0,20–0,25 мм.

Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).

Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, а также ключ «на 10», пассатижи, набор плоских щупов.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров» ).

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия» ). В этом положении оба клапана 1-го цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.

Отсчет цилиндров ведется от маховика.

Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снятие верхней крышки ремня привода газораспределительного механизма (для получения доступа к установочным меткам на шкиве распределительного вала и на крышке головки блока), что влечет за собой трудоемкие предварительные операции по снятию правой опоры подвески силового агрегата. С точностью, достаточной для регулировки зазоров в клапанном механизме, распределительный вал можно установить в требуемое положение, контролируя его визуально. Распределительный вал нужно повернуть так, чтобы пятки коромысел привода обоих клапанов цилиндра, у которого проводится регулировка, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить «покачиванием» в пределах зазора.

3. Ослабьте затяжку контргайки регулировочного болта одного из коромысел, удерживая болт от проворачивания пассатижами. Вставьте щуп в зазор между торцами клапана и регулировочного винта.

4. Удерживая от проворачивания контргайку, вращайте регулировочный болт по часовой стрелке до того момента, когда щуп в зазоре можно будет перемещать с легким усилием.

Не заворачивайте регулировочный болт до момента полного защемления щупа, так как при этом начнется перемещение клапана и зазор окажется заведомо меньше нормы.

5. Удерживая от проворачивания регулировочный болт, затяните контргайку и проверьте зазор. При необходимости повторите регулировку.

6. Аналогично отрегулируйте зазор для второго клапана.

7. Проверните коленчатый вал ровно на пол-оборота. При таком положении коленчатого вала оба клапана 3-го цилиндра полностью закрыты и их коромысла освобождены.

8. Отрегулируйте зазоры между торцами клапанов и регулировочных болтов 3-го цилиндра.

9. Последующими поворотами коленчатого вала ровно на пол-оборота установите поршни 4-го, а затем 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для остальных клапанов.

10. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки.
