Замена лампы ближнего света на рено дастер

Как выбрать лампу ближнего света

Перед тем как заменить вышедшую из строя деталь, необходимо выяснить, какая лампа установлена в противоположной фаре. Не рекомендуется использовать лампы, выпущенные разными заводами, поскольку они могут отличаться яркостью свечения и цветовой температурой. При подборе детали следует учитывать мощность и конструкцию цоколя.

Наиболее распространенные галогеновые лампы для Рено Дастер:

Osram Original Line, имеющие мощность на входе до 58 Вт. Изделие обеспечивает световой поток на уровне 1500 лм, заявленный производителем срок службы составляет 550 часов.
Philips Vision, отличающиеся улучшенным световым потоком. Разработчик заявляет повышение видимости на 30% (за счет удлиненного луча света) по сравнению со стандартными изделиями. Мощность излучения составляет 1500 лм, срок службы достигает 550 часов.
Philips X-treme с увеличенной в 1,3 раза дальностью освещения. Лампа излучает белый свет, имеющий цветовую температуру 3500 К. Недостатком является уменьшенный ресурс, не превышающий 450 часов.
General Electric Megalight Plus 50, которые обеспечивают луч света со стандартной цветовой температурой. Компания GE предлагает модификации изделий Megalight Ultra +120% и Megalight Ultra +150%, которые отличаются увеличенной дальностью освещения. Лампы необходимо менять парами, что обеспечивает улучшенное освещение дорожного полотна в ночное время.
Narva Standard со стандартным светом желтоватого оттенка. Существует модификация Range Power White, которая отличается повышенной до 4500 К цветовой температурой (бело-голубой цвет, имитирующий ксенон). Версия Long Life отличается от стандартных ламп увеличенным ресурсом (температура света 3000 К). Производитель также выпускает изделия Range Power +50% и +110%, которые имеют увеличенную дальность освещения дороги.

Правила безопасности при замене ламп

Замена источника питания в авто не сложная операция. Однако она требует аккуратности и соблюдения правил безопасности. Даже при выключенных приборах есть вероятность получить удар током при контакте с проводами.

Прежде чем приступать к работе, убедитесь, что вас ничто не будет отвлекать. Ремонт необходимо производить с использованием предназначенных для этих целей инструментов.

Перечень правил безопасности:

Ограничьте присутствие детей и животных в зоне ремонта.
К работе допускаются отвертки с острым лезвием, пассатижи с изолированными ручками.
Изоляция на инструментах должна быть заводская, обмотка изолентой или другими подручными средствами исключается.
Перед началом работы отсоединяйте клеммы «минусового» ввода аккумулятора.

Как самостоятельно произвести замену

Для проведения работ потребуется комплект новых ламп ближнего света и немного свободного времени. Придерживаться необходимо при замене лампы ближнего света «Рено Дастер» инструкции. Вам понадобится:

Открыть крышку капота.
Снять резиновый колпачок на блоке ближнего света с тыльной стороны фары.
Для снятия лампы потянуть ее в сторону двигателя за фишку с проводами.
Отсоединить контакты и подключить их к новой лампе.
Зафиксировать новую деталь в прежнее положение в блоке фары.
Надеть защитный пыльник на место.

Замена правой лампы ближнего света в «Рено Дастере» осуществляется быстрее за счет отсутствия аккумулятора. Левая лампа потребует дополнительно снять аккумуляторную батарею. Для этого нужно:

Открутить клеммы ключом на «10».
Открутить прижимную планку.
Вынуть батарею.

Важно! При самостоятельной замене ламп категорически запрещается касаться пальцами колбы, которая наполнена газом-галогеном. Это может привести к быстрой поломке новой детали

Какие лампочки применяются на Рено Дастер? Как их менять?

Иногда возникает заменить лампочку на Рено Дастер, но какая у них маркировка и подойдут ли другие. Сегодня разберем это более подробно. Всего в Дастере применяются 10 видов лампочек разного типоразмера, мощности и назначения. Лампы ставят в головную оптику, задние фонари, дополнительного стоп сигнала, а так же для плафона освещения салона и вещевого ящика. Для наглядности предлагаем посмотреть фотографию, на которой все типы ламп устанавливаемых на Renault Duster.

Обычно с заменой лампочек проблем не возникает даже у начинающих водителей. Ехать ради такой процедуры в сервис довольно глупо. Вот вам таблица, где можно узнать расположение ламп в автомобиле, их маркировку, мощность и расположение на фото выше. Выше должны знать как такие лампочки выглядят.

От своевременной замены ламп стоп сигнала напрямую зависит не только ваша безопасность, но и безопасность других водителей. Не говоря уже о проблемах с ГИБДД, которые будут иметь лишний повод для остановки вашего кроссовера. Не стоит «колхозить» и ставить на освещение машины что попало. Ведь правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствующими требованиям конструкции данного транспортного средства. Стоит помнить и об этом.

Далее статьи о том, как заменить лампочки на Рено Дастере.

Источник

Процесс смены элемента

Перед тем как поменять лампы, необходимо открыть капот и отсоединить проводку от отрицательной клеммы батареи (для предотвращения случайного запуска вентилятора на радиаторе). При отключении питания происходит блокировка магнитолы (защита от кражи), поэтому необходимо заранее найти код. Цифровой пароль записывается дилером при продаже автомобиля в сервисную книжку.

Демонтаж старой лампы

Для снятия детали на машине 2013 г. выпуска необходимо:

Удалить резиновый защитный колпак, который находится на задней части корпуса фары. На заглушке предусмотрен прямоугольный выступ для захвата пальцами. Деталь удерживается в специальной прорези, находящейся на корпусе.
Для снятия лампочки необходимо надавить на штекер пальцем, преодолевая сопротивление 3 пружинных зажимов. После снятия фиксаторов раздастся щелчок, лампа станет свободно перемещаться в посадочном окне.
Вынуть источник света из фары, а затем руками снять колодку жгута электропроводки. Если в соединение попала влага и образовался слой ржавчины и окислов, то необходимо аккуратно расшатать контактирующие поверхности. После снятия требуется очистить контактные пластины в колодке от грязи и выяснить причину проникновения воды в полость фары. При обнаружении повреждений на корпусе или резиновой заглушке требуется заменить детали. Эксплуатация негерметичного оборудования приводит к ухудшению условий освещения дороги.

Если рука водителя не проходит в щель между фарой и деталями в моторном отсеке, то следует отсоединить трос механического корректора луча света. Для доступа к разъему необходимо снять резиновый чехол, который стягивается рукой. Затем необходимо вывести наконечник тросика из зацепления с толкателем регулятора. После установки новой лампы трос корректора и чехол устанавливаются на штатные места.

Сборка нового элемента

Перед проведением монтажных работ необходимо извлечь новые детали из заводской упаковки, а затем надеть на лампочку штекер подачи питания. Источник света удерживается рукой, на кисть надета защитная перчатка.

Установка на авто

Для установки лампы в фару необходимо:

Ввести источник света в посадочное отверстие. В верхней части гнезда имеется вырез под направляющий выступ, который находится на цоколе. При монтаже запрещается прикасаться к стеклянной колбе пальцами, поскольку жировые отпечатки приводят к появлению на прозрачной поверхности темных пятен. Для удаления жирового налета используется ветошь или безворсовая салфетка, смоченная спиртом.
Поднять лампу с установленным цоколем вверх, преодолевая усилие пружинных элементов.
После срабатывания фиксаторов установить на место резиновую крышку. Заглушка равномерно распределяется по монтажному кольцу рукой.
Подключить батарею к бортовой сети автомобиля и проверить корректность расположения лампочки внутри рассеивателя и работоспособность фар головного света.

Как заменить перегоревшую лампу H7 ближнего света в Рено Дастер

После того, как в России был введет закон об обязательном передвижении в дневное время с ближним светом фар или соответствующих ГОСТу ДХО, лампы ближнего света на автомобилях стали сгорать чаще. К тому же увеличилась нагрузка на генератор, что сказывается и на расходе топлива. В этой статье мы подробно рассмотрим процесс замены лампы ближнего света на Renault Duster.

Лампы применяемые в передних блок-фарах

Лампа ближнего света — H7 12v55w
Дальнего света — h1 12v55w
Лампа указателя поворота PY21W 12v
Лампа габаритного огня 12v W5W

В ближнем свете с завода устанавливают лампы Philips +30%, либо Osram standart. Стоимость этих ламп в регионах страны может быть разной, от 260 руб и выше. Замена ламп не вызовет у вас особо труда, благодаря нашей подробной инструкции вы можете справиться самостоятельно.

Какие лампы выбрать в замен перегоревшей?

Если вас устраивал свет который был до этого, можем смело покупать вышеуказанные лампы и ставить их. Если не хватало, тогда следует присмотреться к более ярким лампам — с увеличенной яркостью. Например на Рено Дастер подойдут лампы:

Osram H7 +110%
Philips H7 +130%
Bosch H7 +90%

Установив эти лампы вы почувствуете значительную разницу в свете по сравнению со стандартными лампами. Однако как и у всех ламп, у ламп с увеличенной светоотдачей есть минусы:

Срок службы по сравнению с обычной лампой меньше
Цена значительно выше
Часто продаются наборами поэтому если перегорит 1 лампа, нужно приобретать набор

Плюсы таких ламп

Более яркий свет без установки дополнительного оборудования
Лампы имеют такую же мощностью как и обычные т.е. 55W
Лампы сертифицированы и разрешены для использования на дорогах общего пользования

Какие именно выбрать лампы, зависит прежде всего от ваших предпочтений.

Итак, открываем капот и приступаем к замене ламп. Ближний свет фар должен быть обязательно выключен.

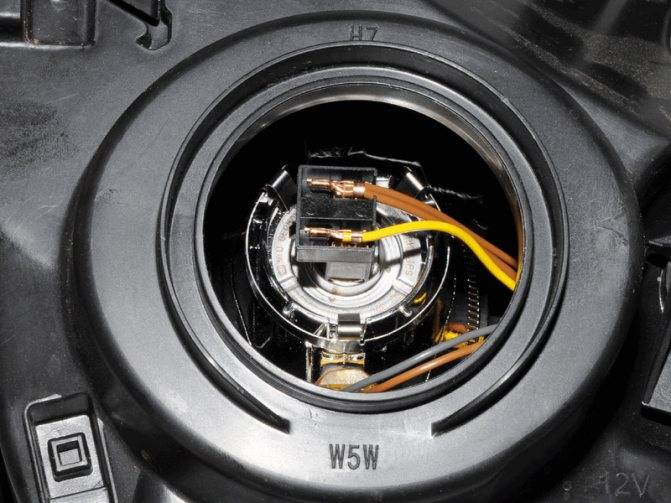

Снимаем резиновый пыльник с внутренней части фары и видим саму лампу

Колодку с лампы снимать не обязательно. Аккуратно берем за цоколь лампы и вытаскиваем ее на себя.

Снимаем колодку со старой лампы и одеваем на новую

Теперь берем лампу как показано на рисунке выступом вверх и вставляем лампу в цоколь до характерного щелчка

Проверяем работоспособность лампы и одеваем резиновую заглушку.

Замена лампы дальнего света Дастер

Снимаем резиновый пыльник и убираем его в сторону

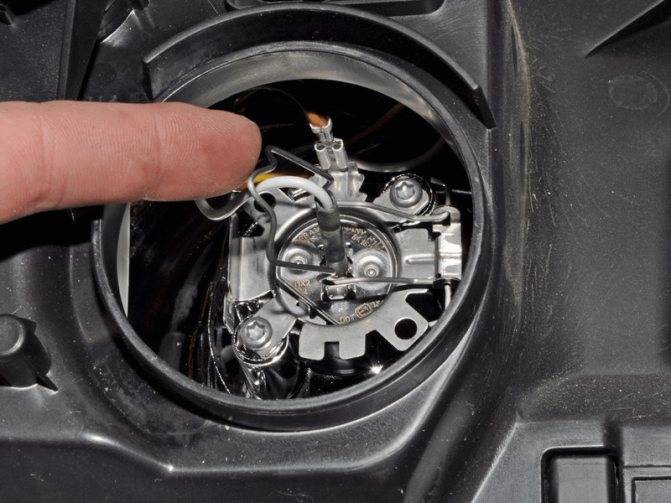

Аккуратно нажимаем на пружинный фиксатор лампы и отводим его в сторону

Достаем лампу, снимаем с нее колодку. Берем новую колодку, одеваем ее на лампу и производим сборку в обратной последовательности

Замена лампы указателя поворота

Патрон лампы располагается вверху фары, поэтому проблем с заменой у вас не возникнет.

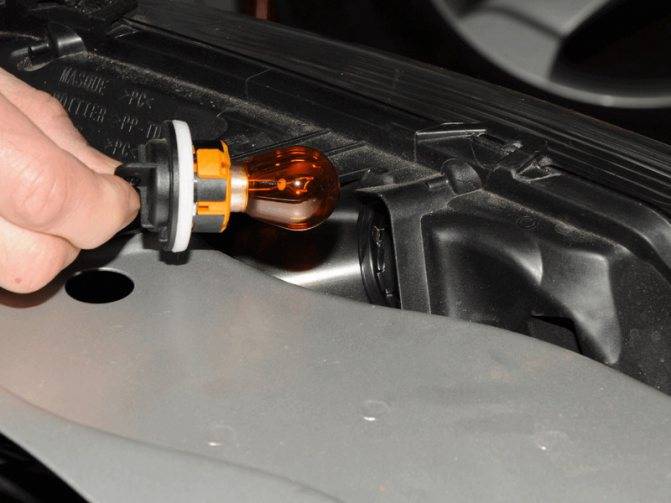

Поворачиваем его против часовой стрелки и вынимаем из гнезда фары.

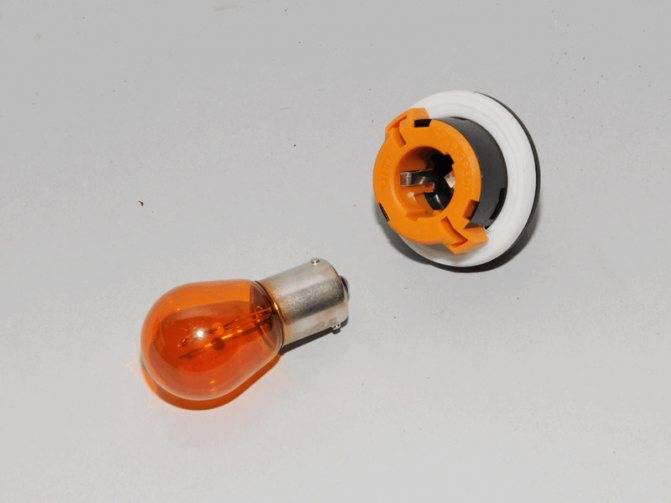

Нажимаем на лампу и поворачиваем ее против часовой стрелки. Вытаскиваем лампу из патрона

Берем новую лампу PY21W и устанавливаем в патрон. Производим сборку в обратной последовательности.

Заменили лампу, а она не говорит — почему?

Если после замены лампы на новую, она все равно не говорит, следует убедиться:

Исправна ли сама лампа

Имеет рабочее напряжение 12V

Проверьте предохранители (на каждую фару, а так же дальний и ближний свет предохранители разные)

Если после проверки предохранителя лампа не загорелась, следует обратиться к электрику.

Замена ламп на Renault Duster

Для замены ламп в блок-фаре выполните следующие операции.

1. Откройте капот. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите резиновую крышку фары.

4. Для замены лампы ближнего с выньте лампу из отражателя, преодолевая упругое сопротивление трех пружинных фиксаторов.

5. Извлеките лампу из контактной колодки. 6. Вставьте новую лампу в отражате до фиксации пружинными держателями и присоедините к ней колодку жгута проводов.

7. Для замены лампы габаритного огня нажмите на фиксатор и извлеките патрон лампы из отражателя.

8. Выньте из патрона бесцокольную лампу. 9. Вставьте в патрон новую лампу и установите патрон на место. 10. Установите на место крышку.

11. Для замены лампы дальнего света снимите резиновую крышку фары.

12. Выньте лампу из отражателя, преодолевая сопротивление пружинных держателей.

13. Отсоедините лампу от контактной колодки. 14. Вставьте лампу в отражатель до фиксации пружинными держателями.

15. Для замены лампы переднего указателя поворота поверните патрон лампы указателя поворота против часовой стрелки…

16. …и выньте его из корпуса блок-фары.

17. Слегка вдавите лампу в патрон, поверните против часовой стрелки и извлеките ее из патрона. 18. Установите новую лампу в патрон, а патрон в блок-фару.

Для замены лампы в противотуманной фаре выполните следующие операции. 1. Снимите подкрылок переднего колеса (см. тут).

2. Отожмите фиксатор крепления колодки жгута проводов…

3. …и отсоедините колодку от лампы противотуманной фары.

4. Поверните лампу на треть оборота против часовой стрелки…

5…и выньте ее из отражателя. 6. Установите новую лампу в порядке, обратном снятию.

Для замены лампы в боковом фонаре указателя поворота выполните следующие операции.

1. Подденьте специальной пластиковой монтажной лопаткой боковой фонарь указателя поворота…

2. …и извлеките его из отверстия в переднем крыле.

3, Поверните патрон лампы на 90* против часовой стрелки…

4. …и выньте его из корпуса фонаря 5. Выньте лампу из патрона 6. Вставьте новую лампу в патрон, а патрон в корпус фонаря. 7. Установите боковой фонарь указателя поворота в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи,

2. Снимите задний фонарь (см. тут).

3. Отожмите держатели 4. …и снимите заднюю крышку фонаря в сборе с патронами ламп.

5. Слегка вдавите в патрон лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона. 6. При установке новой лампы выст на цоколе лампы должны попасть в прореа в патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора по часовое стрелке. 7. Установите фонарь в порядке, обратном снятию.

Для замены лампы в фонаре освещения номерного знака выполните следующие операции. Вам потребуется специальная пластиковая монтажная лопатка или отвертку с плоским лезвием.

1. Подденьте фонарь пластиковой монтажной лопаткой…

2. И выньте его из накладки двери задка.

3. Выньте бесцокольную лампу из патрона, 4. Установите новую лампу. 5. Установите фонарь в порядке, обратном снятию.

Для замены лампы в фонаре освещения багажника выполните следующие операции. Вам потребуется отвертка с тонким плоским лезвием.

1. Подденьте фонарь отверткой…

2. …и выньте его из гнезда в облицовке багажника.

3. Отсоедините от фонаря колодку жгута проводов.

4. Подденьте отверткой с тонким плоским лезвием держатель рассеивателя…

5. …и снимите рассеиватель фонаря

6. Выньте бесцокольную лампу из патрона. 7. Установите новую лампу, 8. Установите фонарь в порядке, обратном снятию.

Для замены лампы а дополнительном стоп-сигнале выполните следующие операции.

1. Утопите фиксаторы по бокам корпуса фонаря дополнительного стоп-сигнала…

2. ,..и снимите корпус фонаря,

3. Отожмите фиксатор, поверните патрон на 30° по часовой стрелке…

4. …и извлеките его из отражателя.

5. Выньте бесцольную лампу из патрона. 6. Установите детали в порядке, обратном снятию.

Для замены лампы в плафоне освещения салона выполните следующие операции. Вам потребуется отвертка с тонким плоским лезвием.

1. Подденьте отверткой рассеиватель плафона освещения салона…

2. …и, преодолевая усилие фиксаторов, снимите его.

3. Извлеките лампу из патрона. 4. Вставьте новую лампу и установите рассеиватель плафона.

Типоразмеры ламп применяемых в автомобиле смотрите тут

Возможные трудности

У некоторых владельцев автомобилей возникают проблемы с установкой новых деталей на левой стороне. Для увеличения рабочей зоны необходимо отсоединить кабель от положительной клеммы батареи, которая затем снимается с машины. Процедура обслуживания показана в видео, снятом владельцами кроссоверов в процессе самостоятельного ремонта. При выполнении работ запрещается применять излишнее усилие, способное разрушить колбу лампочки. Извлечь осколки стекла из фары можно только после снятия прибора с автомобиля.

Если после замены фары не работают, то необходимо проверить предохранитель (деталь выходит из строя при коротком замыкании или резком скачке тока в цепи). В конструкции Renault Duster предусмотрено 2 защитных элемента, рассчитанных на ток 10 А, которые обслуживают фары головного света на левой и правой сторонах машины. Детали находятся в монтажной коробке, смонтированной на боковой части панели приборов (со стороны места водителя). Предохранители извлекаются пинцетом (установлен на крышке), после замены производится включение фар.

При установке на машины блоков отопления типа «Гидроник» доступ к правой фаре перекрывается корпусом дополнительного оборудования. Владельцы меняют лампы с помощью медицинских зажимов. Но в случае повреждения пластикового штекера питания требуется снимать фару с автомобиля. Для проведения работ необходимо демонтировать бампер, а затем отвернуть болты крепления прибора освещения. Если работы выполняются зимой, то замерзший пластик становится хрупким. Рекомендуется поставить машину на время обслуживания в отапливаемый гараж.
