Основные неисправности тяг и наконечников: причины
Рулевые тяги просты по конструкции, не имеют подвижных частей и отличаются высокой надежностью.

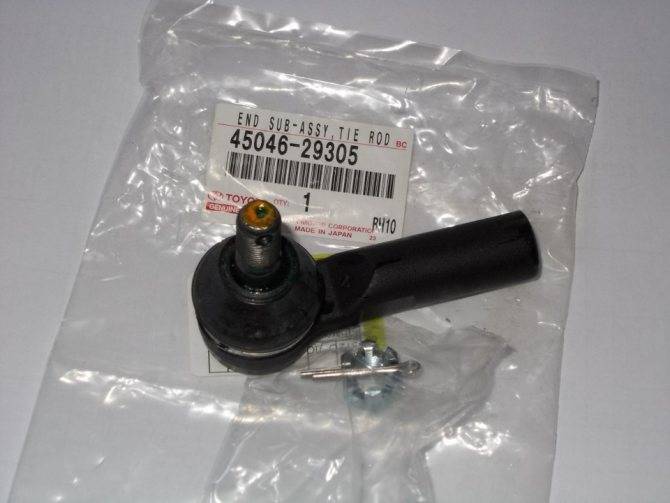

Рулевой наконечник также представляет собой достаточно прочную деталь. Однако эти элементы (тяга рулевая и наконечники рулевые) все равно выходят из строя по ряду причин.
Почему повреждается рулевая тяга
При езде на автомобиле сильные удары при попадании в яму, наезды на бордюры или агрессивная езда по бездорожью могут приводить к тому, что тяги гнутся или ломаются.
Также на «возрастных» автомобилях тяги разрушаются в случае активной коррозии. Даже при условии аккуратной езды сгнившая тяга все равно может погнуться или сломаться.
При этом погнутые тяги приводят к тому, что нарушаются углы установки колес (развал-схождение), изменяется угол поворота колес, разрываются пыльники наконечников, наконечник тяги может вырвать. Специалисты рекомендуют периодически проверять геометрию рулевых тяг. Кстати, при необходимости замены одной тяги, менять нужно и вторую (парная замена).
Поломки рулевого наконечника
Хотя наконечник отличается высокой надежностью и износостойкостью (палец стальной, вкладыш из износостойкого материала, анодированный корпус), на плохих дорогах и при высоких нагрузках конструкция все равно разрушается.
Достаточно попасть в глубокую яму на высокой скорости, чтобы ослабилась фиксирующая гайка, сместилась сфера и повредила втулку и т.д.
Также шарнирное соединение выходит из строя в результате разрыва пыльника. Если пыльник поврежден, внутрь попадает вода и грязь, вымывается смазка, начинается активная коррозия, мелкие песчинки начинают играть роль абразива, повреждают поверхности
По этой причине важно следить за состоянием пыльников, а также обращать внимание на признаки неисправностей рулевого наконечника
Признаки неисправности наконечников тяг
Как правило, износ и неисправности рулевого управления можно определить по следующим признакам: люфты и стуки, повышенная вибрация на руле, руль слишком тугой или легкий, на руле появляется биение.
В свою очередь, неисправные рулевые наконечники проявляют себя следующим образом:
- при езде слышна отдача на педали газа;
- тихий и частый стук при повороте руля в области колеса;
- постукивание на неровной дороге;
- руль слишком легко крутится;
- развал-схождение не выставляется.

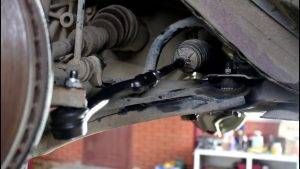

Для проверки машину нужно поднять на подъемнике или загнать на яму, после чего покачать тяги вверх и вниз. Если зазор больше 1.5 мм, тогда наконечники изношены. Также в салоне авто помощник должен покрутить руль, в то же время снизу под машиной нужно оценить ход наконечника. Норма, когда наконечник не люфтит и не болтается в своем посадочном месте.
Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео
Сколько бы денег вы не потратили на свое транспортное средство, со временем, как и все в нашем мире, приходит в негодность, такая же участь постигает и автомобили. Для каждого автолюбителя есть моменты, когда ваша машина доводит вас до слёз. Таких моментов бывает множество, но застрявший намертво рулевой наконечник — это тот случай, когда ваша машина заставляет вас рыдать. Сегодня вы узнаете, как облегчить себе страдания и всё-таки сделать все для того, чтобы ваши детали встали на место правильно.
Давайте для начала рассмотрим этапы снятия рулевого наконечника:
Первый этап — это подъем передней части автомобиля на домкрате. Для безопасности машины и владельца подставляем под пороги надежные подставки.
Снимаем колесо. Для этого откручиваем крепежные болты.
Далее необходимо провести зачистку рулевой стойки. Делаем это жесткой щеткой — счищаем грязь, ржавчину, пыль. Стойку обрабатываем небольшим количеством солярки, керосина или WD-40 и подождать несколько минут. Благодаря этому мы сможем легче открутить гайки.
После подготовительных процедур мы сначала ослабляем гайку наконечника рулевой тяги. Только после этого действия переходим к гайке крепления шарового пальца рулевого наконечника.
Откручиваем гайку рулевого наконечника. При этом желательно повернуть руль в противоположную сторону стойки, которую вы вытаскиваете — это облегчит процесс работы.
Штангенциркулем замеряем расстояние от центра рулевого наконечника до какой-либо отметки на рулевой тяге (сами ставим где-нибудь на ней метку). Это необходимо для того, чтобы правильно выставить новый рулевой наконечник. К этому мероприятию необходимо подойти максимально ответственно. Если штангенциркуля нет, применяем способ из шага 8.
Теперь нам необходимо выбить сам рулевой наконечник. Если нет специального съемника, можно обойтись молотком и каким-либо прочным рычагом (например, ломом). Рычаг вставляем между тягой и соединяющимся с ней выступом стойки. Нажимаем на рычаг и одновременно с этим бьем в торец рулевого наконечника.
После того, как рулевой наконечник выбился, просто выкручиваем его из рулевой тяги
При этом, если хотим сохранить приблизительный развал, а штангенциркуля, например, нет, либо просто хочется перестраховаться, необходимо точно посчитать количество оборотов при откручивании и записать это число.
Мы сняли рулевой наконечник, что же теперь нам делать? Мы ставим новый, очень важно, на правильную сторону, так как они бывают правые и левые. Ставится он в обратном порядке, как мы снимали старый
Вкручиваем его в рулевую тягу, при этом обязательно сверяемся с данными со штангенциркуля или количеством прокрутов, которое было изначально.
Когда все накручено, устанавливаем всю конструкцию в исходное положение и затягиваем все гайки и болты. После всех продувных манипуляций обязательно проверяем, везде ли сошлись элементы — это очень важно для безопасности автомобиля.
Замена рулевых наконечников своими руками, инструкция
Для проведения операции вам необходимо:
• купить новые наконечники (не забудьте, что для левой и правой стороны они разные, и что менять нужно с обеих сторон сразу, а не только с той, где обнаружен износ);
• специальный съемник, но если его нет, то можно обойтись молотком и монтажкой;
• ключи на 19”, 13” и динамометрический;
• плоскогубцы;
• проникающая смазка.
Инструкция, как сделать замену рулевых наконечников самостоятельно
1) Поставить автомобиль на домкрат и открутить колесо.
2) Очистить от пыли и грязи место соединения рулевого наконечника с поворотным кулаком (можно использовать металлическую щетку) и обработать его проникающей смазкой для облегчения процесса откручивания (вместо проникающей смазки можно использовать тормозную жидкость).
3) При помощи плоскогубцев снять шплинт фиксации резьбового соединения наконечника и открутить гайку.
4) При помощи специального съемника или монтажки с молотком выпрессовать полусферический палец из кулака.
5) Открутить болт крепления наконечника к тяге и выкрутить палец.
Подсказка: При выкручивании наконечника постарайтесь подсчитать количество оборотов, чтобы при установке новой детали соблюсти такое же расстояние. Это позволит вам избежать процедуры развала схождения колес.
Подсказка: Выкручивать палец нужно по часовой стрелке.
1) Вкрутить новый наконечник вместо старого и прикрепить к рулевой тяге, вставить полусферический палец в кулак, затянуть гайкой и зафиксировать ее положение при помощи шплинта.
2) Установить колесо на место и опустить авто с домкрата провести процедуру замены рулевого наконечника с другой стороны.
3) После ремонта рекомендуется заехать на СТО для проверки, нужно ли делать развал схождения колес. Только так вы сможете избежать возникновения вероятных проблем с управлением.
Если процедура замены рулевых наконечников своими руками вам показалась слишком сложной, вы не доверяете своей компетентности в этом вопросе или просто нет времени ее произвести, доверьте это дело профессионалам. Сделайте это безотлагательно, так как безопасность превыше всего.
Несколько советов и рекомендаций
В заключении хочется сказать несколько очень важных моментов. Помните, что если вы имеете возможность или желание доверить все манипуляции специалистам, то вам и стоит так сделать. От этого решения будет зависеть ваша безопасность и безопасность ваших пассажиров. Нельзя экономить никаких денег на свою защищенность. История имеет множество примеров, когда люди по своей неаккуратности попадали в аварии что, иногда заканчивалось плачевно. Но если вы все же решили все сделать самостоятельно, то проверьте лишний раз, зажали ли вы все болты и гайки до упора. Ведь нет ничего страшнее чем неуправляемая машина, которая несется на большой скорости.
Также не стоит покупать крайнее дешёвые запчасти. Как известно, оригинальные запчасти использует при сборке автомобиля сам производитель. Эти детали лучше всего подойдут именно вашей машине, так как производитель всегда тестирует свои продукты на износостойкость в экстремальных условиях, и, самое главное, они рассчитаны именно под ваш автомобиль. Если есть возможность достать оригинальные запчасти — это нужно сделать. Оригинальные запчасти обладают специальной маркировкой, которую вы не найдете у продавца из авто рынка в вашем городе. Все эти запчасти созданы на заводе самого автопроизводителя, что само собой говорит о качестве изделий. Хотя они и стоят дорого, но долговечны, так как сам производитель заинтересован в их высоком качестве. Каждый производитель таких деталей всегда дает на них гарантию.
Рекомендуется использовать только оригинальные детали вместо недорогих китайских аналогов
Дубликаты или неоригинальные запчасти также производятся заводами, но не производителя, что говорит о сомнительном качестве в большинстве случаев. Их изготавливают другие компании, которые могут даже не иметь лицензию родного производителя. Обычно это все из-за того, что у производителя либо не бывает времени на собственное производство, и они заказывают детали на стороне, либо их полностью устраивает такая политика. При этом всегда существует риск того, что под видом дубликата, сделанного на заводе, будет поступать в продажу детали, сделанные попросту в гаражных условиях. Конечно же, покупать такие детали нельзя, всегда старайтесь совершать покупки у надежных продавцов.
>
Восстановление
- Наждак или болгарка.
- Экструдер.
- Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
- Слесарные тисы.
- Сварочный аппарат (лучше полуавтомат).
- Компрессор.
Реставрация опор может происходить двумя способами:
- Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
- Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.
Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.
Проведение работ
Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.
Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.
В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.
Методика работы
Нужно произвести следующие действия:
1. Вывесить машину и снять колесо, не забыв установить надёжную страхующую подставку.
2. Очистить детали металлической щёткой и пролить соединения проникающей жидкостью, например WD-40 или ее аналогом. Это смеси уайтспирита с антикоррозийными и смазывающими добавками.
3. Ослабить гайку крепления пальца и контровочное соединение узла регулировки схождения. Достаточно одного оборота. Резьбу гайки пальца лучше пройти несколько раз до свободного вращения.
4. Установить съёмник на шаровое соединение. Съёмники бывают разными по конструкции, удобнее всего использовать приспособление в виде клиновой вилки, достаточно пары сильных ударов в её торец. Винтовой съёмник не всегда справляется сам, ему надо помочь резким ударом молотка по сошке поворотного кулака.
5. При отсутствии съёмника можно создать натяг в соединении при помощи той же монтировки, после чего наносить резкие удары по краю сошки. Палец отсоединится с характерным щелчком. Останется только открутить наконечник по резьбе тяги и установить новый.
Недостатком такой простой замены является необходимость сразу же провести операции по регулировке углов установки колёс, как говорят, развал-схождение. Надо при этом помнить, что замена наконечника на развал никак не влияет, изменяется только схождение колёс.
Если подойти к работе аккуратно, иметь при этом в наличии достаточно большой штангенциркуль или рулетку и понимать принципы регулировки схождения, то дополнительных затрат можно и избежать.
Для этого надо с максимально доступной точностью выполнить следующие операции:
1. До начала отворачивания гаек нанести две метки. Первая должна располагаться точно в центре окружности тыльной части шарового шарнира. Там обычно бывают кольцевые выштамповки или завальцовки. Их центр и надо вычислить, хотя бы при помощи штангенциркуля. В найденном центре желательно сделать небольшое углубление лёгким ударом острого керна. Внимательно проверить, нет ли малейшего смещения метки от центра. Повторить процедуру на новом наконечнике.
2. На рулевой тяге, изнутри от резьбового соединения, нанести кольцевую риску, лежащую точно в плоскости, перпендикулярной оси тяги. Ровно и аккуратно.
3. При помощи штангенциркуля или рулетки измерить и записать расстояние между нанесёнными метками.
После установки нового наконечника вращением регулировочного соединения добиться такого же результата. Законтрить резьбы.
Несмотря на возможность сохранить таким способом бывшие ранее углы схождения, всё же посетить стенд будет надёжней и спокойней. Угол схождения вполне доступен для измерения и в гаражных условиях самостоятельно, можно найти различные методики в многочисленных советах домашних мастеров по ремонту собственных автомобилей.
Полезные советы
- Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
- Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.
Последовательность выполнения замены наконечников рулевых тяг
Для этого необходим минимальный набор инструментов, домкрат, и специальное приспособление для демонтажа пальцев рулевых наконечников. Но, можно обойтись и без съемника, воспользовавшись молотком и небольшой монтировкой, правда, придется немного помучится. Также существует риск повредить расположенные рядом детали рулевого управления. Главное — все делать аккуратно и не торопясь.
Замена наконечников осуществляется следующим образом:
- необходимо поддамкратить переднюю часть автомобиля, и снять колесо;
- место соединения поворотного кулака и наконечника рулевой тяги следует очистить от грязи. Чтобы облегчить процесс демонтажа, резьбовое соединение можно обработать средством WD-40;
- удаляем шплинт, которым зафиксирована гайка. Для этого потребуются плоскогубцы;
- выкручиваем гайку, после чего при помощи съемника удаляем палец крепящий наконечник тяги. Если такое приспособление отсутствует, палец можно выбить молотком. Правда для этого необходим замах, что не всегда представляется возможным. Придется приспосабливаться, потратить немало усилий и времени, чтобы освободить тягу с наконечником;
- к рулевой тяге наконечник прикручен болтом, который необходимо выкрутить;
- перед тем, как демонтировать изношенный наконечник, следует замерить расстояние между ним и сгоном. Это поможет правильно установить новую деталь;
- новый наконечник устанавливается в обратной последовательности;
- после замены детали устанавливаем колесо на место и убираем домкрат;
- аналогично меняется наконечник рулевой тяги с противоположной стороны.
Важно! После проведения замены наконечников рулевых тяг необходимо посетить ближайшее СТО и провести процедуру «развал-схождения», поскольку любые ремонтные мероприятия системы рулевого управления обязательно сбивают эти настройки. Стоимость деталей зависит исключительно от фирмы-производителя
Нельзя с уверенностью утверждать какая из деталей прослужит дольше: оригинальная либо ее аналог? В любом случае, не стоит пренебрегать проведением ежегодного ТО и своевременно менять расходные материалы и детали, эксплуатационный ресурс которых приближается к завершению.
Рулевые наконечники являются неотъемлемой частью передней подвески и рулевого управления любого современного автомобиля. Рулевые наконечники вместе с другими элементами рулевого управления отвечают за поворот передних колес автомобиля на требуемый угол.
Симптомы неисправности рулевых тяг ВАЗ 2101 — 2107
- Стук со стороны передней подвески — довольно неприятный симптом, особенно заметный при проезде небольших неровностей на умеренной скорости. Хотя появления стука со стороны передней подвеске может свидетельствовать о неисправности и других элементов подвески — шаровых опор, стоек стабилизаторов, сайлентблоков и тп.
- Увеличение свободного хода рулевого колеса. Тут я думаю и так понятно, что это видно, когда при повороте руля колеса остаются недвижимыми. Также это затрудняет управление на большой скорости, приходится часто подрулевывать удерживая курс.
Так как же все-таки определить неисправность рулевых тяг? Я не буду рассматривать специальные приспособления, которыми пользуются профессионалы при диагностике неисправности, рассмотрим старые но верные способы. Первый из них, установить автомобиль на ровной площадке, желательно на яме, просто взять тягу рукой и покрутить по оси — если вы усилием руки сможете провернуть тягу, то тягу быстро на замену. Еще один способ заключается в проворачивании рулевого колеса туда-сюда и одновременным упором ногой в колесо — если наконечники неисправны, то вы почувствуете щелчки и зазоры, это сложно объяснить, надо пробовать. Еще последний мне известный способ с помощником, помощник покачивает руль в две стороны, а вы тем временем берете рукой проверяемый шарнир и почувствуете наличие зазора — соседние тяги двигаются не синхронно. Если зазор есть — то необходимо заменять наконечники.
Замена наконечников рулевых тяг ВАЗ 2101 — 2106
Замена является операцией не слишком тяжелой, но требующей определенных навыков. Можно пойти двумя путями: использовать заводской съемник; выбить тягу подручными средствами. Съемник призван облегчить извлечение пальца рулевого наконечника с сошки поворотного колеса, который при длительной езде прикипает и зажимается в конусе очень плотно.
Съемник наконечников рулевых тяг
Работать съемником довольно просто — он одевается на головку наконечника и путем вворачивания болта выдавливается палец рулевого наконечника. Облегчить этот процесс можно предварительно обработав соединение жидкостью типа ВД-40 или простучав через мощную наставку сошку в месте входа пальца молотком.
Второй вариант заключается в нагружении рулевой тяги усилием с помощью ломика и резким ударам молотком (возможно с наставкой, кому как удобно) по сошке поворотного кулака. Не переусердствуйте, существует возможность появления повреждений сошки.
Сюда бить молотком
Так выбивается и внутренний и внешний наконечник рулевой тяги. После того как тяга снята с автомобиля нужно произвести необходимые измерения, чтобы избежать необходимости регулировки схождения-развала колес.
Обязательно! Необходимо замерить точно!!! расстояние от соединительной муфты до определенной точки на наконечнике выбранной вами, также как вариант можно посчитать количество витков резьбы до соединительной муфты. Главный критерий обеспечить одинаковые измеряемые отрезки и на старом наконечнике, и на новом.
Замер наконечников
После измерения наконечников можно разбирать тягу, отпустить хомуты муфты , вывернуть наконечник из муфты. Чтобы облегчить этот процесс можно предварительно обработать эти соединения смазкой. После извлечения наконечника из муфты на его место вворачивается новый, не забываем, что ввернуть надо до получения замеренного раньше размера. Аналогично заменяется второй.
После завершения замены наконечников необходимо тщательно и сильно завернуть хомуты, установить тягу на место, завернуть гайки с необходимым моментом и зашплинтовать их.
Как открутить гайку рулевого наконечника
При сорванной резьбе которые невозможно открутить есть три пути:
Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).
Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.
В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.
Как провести диагностику неполадок рулевых наконечников
Как было сказано выше, рулевое управление на этой модели состоит из таких деталей, как тяга и наконечники ВАЗ, если не установлен специальный спортивный руль. Был указан и усредненный показатель смены самой неустойчивой детали. Но надо учесть, что срок службы рулевых наконечников на ВАЗ в основном зависит от манеры езды владельца машины и качества дорог, на которых она эксплуатируется.
Любой водитель может заменить детали рулевого управления ВАЗ 2110. Основные симптомы, показывающие, что срочно требуется замена рулевых наконечников, следующие:
- на поворотах автомобилем становится трудно управлять;
- при этом слышен стук с одной или обеих сторон;
- при осмотре шин становится очевидным, что протектор истирается неравномерно.
Последний случай может указывать не только на проблемы в рулевом управлении, но и на возможную неисправность в системе передней подвески. Тогда потребуется не только ремонт наконечников ВАЗ 2110, но и, скорее всего, смена некоторых деталей подвески. На этой марке машины все рулевые наконечники выполнены в виде шарнирных соединений, износ и истирание которых может привести к неисправностям, прямо влияющим на рулевое управление. Поэтому желательно проверять эти детали самостоятельно как можно чаще.

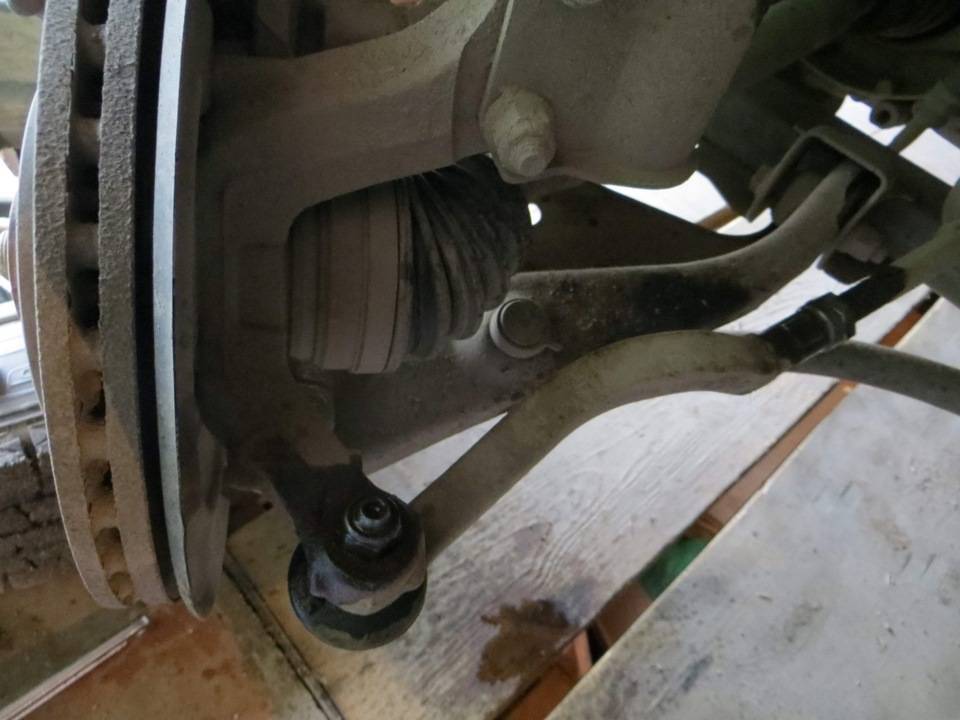

Начинают работу с визуального осмотра, который проводится с левой части автомобиля. Для этого колесо руля ВАЗ 2110 надо вывернуть до предела в правую сторону. Соответственно, для осмотра правого шарнира рулевая колонка выкручивается влево
При этом нужно особое внимание обратить на пыльник — он защищает наконечники, установленные на рулевые тяги
При разрыве или трещинах на его поверхности надо сразу браться за смену деталей, так как если диаметр отверстий относительно большой, то пыль, попадающая на шарниры, быстро выведет их из строя. После этого надо приступить ко второму этапу работ. Машину поднимают домкратом с одной стороны (колесо должно свободно вращаться в воздухе). Рукой трогают шарниры.
Замена рулевых наконечников Duster
Вам понадобится инструмент:
- ключ-балонник;
- гаечные ключи на 16, 19 и 21 мм.
- ключ Торкс Т30;
- съёмник для шарового шарнира.
Оба передних наконечника боковых тяг меняются аналогично друг другу. Единственное отличие: на правом наконечнике левая резьба, а на левом — правая. Для примера рассмотрим процесс замены с левой стороны Рено Дастер:
- Поднимите Duster подъёмником. Можно использовать домкрат, но в этом случае активируйте ручной тормоз, а под колёса задней оси подложите упоры, чтобы предотвратить откат.
- Демонтируйте колесо.
- Ослабьте стопорную гайку на пальце шарнира.
- Открутите гайку, которой наконечник крепится к поворотному рычагу. Вторым ключом фиксируйте наконечник, чтобы он не проворачивался.
- С помощью съёмника для шаровых шарниров выньте палец из его посадочного места в поворотном кулаке.
- Прежде чем снять наконечник окончательно, запомните, как он расположен относительно тяги. Полезно будет сделать пометки маркером. Это даст шанс не сильно нарушить сход-развал.
Откручивая наконечник от тяги, сосчитайте число оборотов. Если тяга будет проворачиваться, зафиксируйте её вторым ключом за проточки на её теле.
Считаем число оборотов
- Установите на Рено Дастер новую деталь. При этом действуйте в обратном порядке. К рулевой тяге наконечник прикручивайте на число оборотов, подсчитанное при демонтаже.
Соблюдайте моменты затяжки, предписанные производителем для Duster:
- гайка, удерживающая палец шарнира – 37 Нм;
- контргайка – 50 Нм.
Проверка
Да, чтобы безошибочно определить, что виновником нехарактерного поведения автомобиля являются именно концевики, их следует проверить. Как это сделать? Давайте посмотрим.
- Изучите состояние узла визуальным методом. Для этого нужно до упора повернуть руль вправо. Так вы сможете посмотреть на левый наконечник. Для визуальной инспекции правого агрегата соответственно нужно вывернуть руль до упора влево.
- Посмотрите на резиновый пыльник. Он надевается на наконечник. Наличие следов разрыва или трещин ярко свидетельствует о том, что требуется заменить рулевой элемент.
- Если не сделать этого, через разрыв и трещины в пыльнике будет проникать грязь, которая в итоге приведет к очень быстрому износу детали и может навредить другим узлам вашего автомобиля.
- Также вы можете поднять автомобиль с помощью домкрата, вывесив колесо в воздухе. Возьмитесь руками за наконечник, пошатайте его.
- Если имеется люфт, тогда замену придется выполнять одновременно с двух сторон.
