Рено Дастер. Замена подшипника ступицы переднего колеса

Рено Дастер. Замена подшипника ступицы переднего колеса

Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены.

Работу проводим на ровной площадке. Операции по замене подшипников правого и левого колес аналогичны. Вывешиваем и снимаем колесо.

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…

…и снимаем ее. Устанавливаем колесо на место. Включаем стояночный тормоз и подставляем под колеса упоры. На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».

Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.

Головкой «на 30» отворачиваем гайку подшипника ступицы колеса.

Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник. Вывешиваем и снимаем колесо.

Отсоединяем наконечник рулевой тяги от поворотного кулака (см. Замена наконечника рулевой тяги).

Снимаем датчик скорости вращения переднего колеса (см. Снятие датчика скорости вращения переднего колеса).

Снимаем диск и щит тормозного механизма (см. Замена диска тормозного механизма переднего колеса).

Выводим палец шаровой опоры из отверстия поворотного кулака (см. Снятие рычага и шаровой опоры).

Отсоединяем амортизаторную стойку от поворотного кулака (см. Снятие амортизаторной стойки и ее разборка). Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса. Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…

…то можно снять кулак в сборе с рычагом передней подвески…

…и разъединить их на верстаке.

Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит. Опираем поворотный кулак на губки тисков.

Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !

…выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице. Зажимаем фланец ступицы в тисках. Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице. Затем в образовавшийся зазор вставляем захваты съемника…

…и спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака. Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.

Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака. Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.

Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.

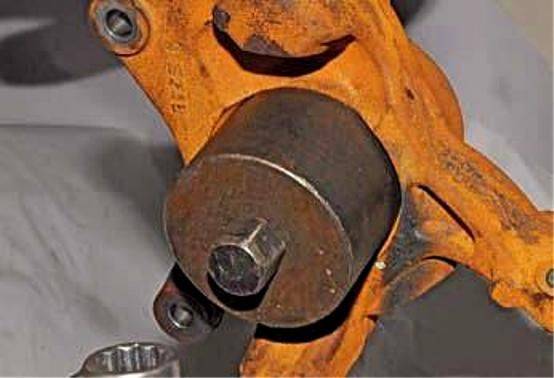

Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак. После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…

…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо. Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

Категории товаров, которые вам могут быть интересны на основании статьи » Рено Дастер. Замена подшипника ступицы переднего колеса»:

Замена амортизационных стоек

Стойка амортизатора Рено Дастер требует демонтажа при замене пружины, верхней опоры, защитного чехла либо подшипника опоры. В то время, когда неисправна телескопическая стойка либо одна из пружин, поменять их нужно в паре – с обеих сторон передней подвески.

Для снятия стоек нужно выполнить следующие операции:

под капотом ослабьте затяжку гайки внешнего крепления амортизаторной стойки Дастера, зафиксировав шток от проворачивания;
снимите колесо и хорошенько закрепите авто на подставке, дабы он не упал;
открутите болт, на котором держится жгут кабелей датчика вращения колеса;
сместите жгут и фиксатор кабелей от стойки в сторону;
отделите от кронштейна амортизатора стойку стабилизатора;
открутите гайку болта крепления сойки к поворотному кулаку, зафиксировав болт ключом;
открутите гайку нижнего крепления стойки и вытащите болты (возможно выбить их выколоткой);
сместите стойку в сторону от поворотного кулака;
зафиксировав стойку от выпадения выкрутите гайку внешнего крепления;
демонтируйте стойку;
удалите опорную шайбу внешнего крепления амортизатора.

Характеристики “родного” подшипника

Спереди на автомобиле используется поворотный кулак, закрепленный на стойке амортизатора и рычаге. Через внутреннее кольцо ступичного шарикоподшипника проходит вал привода передних колес. Кулак отклоняется с помощью рулевых наконечников, связанных с рейкой. Угол поворота ограничен конструкцией рейки, амортизатор и рычаг оснащены подвижными элементами, допускающими свободный ход управляемого кулака.

Машины с передними ведущими колесами оснащаются задней торсионной балкой с шарикоподшипниками, расположенными внутри тормозного барабана. Рабочее положение шарикоподшипника обеспечивается центральной гайкой, которая закрывается декоративной заглушкой. На автомобилях с системой привода 4х4 применяется рычажная задняя подвеска с кулаком, внутри которого расположены ступица и шарикоподшипник. Завод не регламентирует ресурс деталей – скорость износа зависит от условий эксплуатации и качества комплектующих.

Размеры подшипника

Габариты шариковых подшипников приведены в таблице.

Место установки	Код детали	Внешний диаметр, мм	Внутренний диаметр, мм	Ширина, мм
Подвеска колес передней оси	402107049R	80	42	39
Задняя балка	432102069R	62	30	48
Задняя рычажная подвеска	402109533R	77	42	39

Подходящие аналоги

Вместо оригинальных деталей могут устанавливаться узлы:

1. Для передней подвески – шарикоподшипники производства компаний SKF (номер по каталогу – VKBA6682) или SNR (код – R15587).
2. Для автомобилей с трансмиссией 4х2 в задних ступицах – детали от фирм SKF (каталожный номер – VKBA6799) или SNR (код – R155113).
3. Для машин с системой полного привода (4х4) в задней подвеске – элементы от компаний SNR (код – R155114) или SKF (артикул – VKBA7000).

Средняя стоимость

Средняя стоимость деталей приведена в таблице.

Место установки	Оригинал, руб.	SNR, руб.	SKF, руб.
Передние ступицы	3250	2000	2300
Задняя балка	3050	2200	1400
Задняя рычажная подвеска	2300	2300	3700

Процесс самостоятельной замены

Демонтаж старой детали и установка новой труда не составляют и могут быть выполнены самостоятельно в условиях гаража. Замена стойки стабилизатора осуществляется в следующей последовательности:

Вывешиваем переднюю (заднюю) часть внедорожника. Это делать обязательно, т.к. при демонтаже подушек торсионной штанги их будет невозможно снять из-за того, что стержень прижмет элементы к раме.
Открутить гайки крепления шаровых пальцев начиная с верхнего узла. Для того чтобы он не прокручивался, устанавливаем шестигранник в специальное отверстие в торцевой части детали и фиксируем ее.
Снимаем тягу со штатного места и определяем причину возникновения дефекта.

Перед установкой новой стойки следует проверить наличие смазки под пыльником. В случае отсутствия необходимо ее добавить. Монтаж новых деталей проводится в обратной последовательности.

Какие проблемы могут возникнуть

После подъема кузова на 35 мм вместо базовых шин с размером в 215/70-16 можно использовать резину 225/70-16. В случае большего хода на 40 мм необходимо комплектовать машину более длинными рычагами, рулевой сошкой и тягами. В этом случае, необходимо произвести приварку дополнительной части, так как закрепить удлинитель с помощью просверленных отверстий не удастся.

Подойдут рычаги с других авто, однако переделку проводить все равно придется. Также следует подумать и об усилении рычагов.

С одной стороны, владельцу придется дополнительно потратиться на приобретение недостающих запчастей. С другой, модернизация приведет к изменению наклона в соединительных узлах карданного вала. Это увеличит нагрузку на крестовины, так как они будут взаимодействовать не в одной плоскости. Отзывы свидетельствуют об увеличении вибрации и шумов от работы карданного вала.

Если повернуть мост, то стук и вибрация исчезнут, но появиться новая проблема. Причина тому — меняется угол наклона шкворней спереди. Это вызывает необходимость удлинения рычагов впереди и сзади.

Наши читатели рекомендуют узнать поподробнее про габариты Renault Sandero

Подобные эксперименты нежелательны для Renault Duster. Поэтому максимум, на какой подъем автомобиля следует рассчитывать — это 35 мм, причины этому — существует риск быстрой поломки.

Состояние пружины

Обращаем внимание на положение пружины в стойке — концы пружины должны быть установлены в замках стойки, а пластиковый кожух последних витков пружины не должен иметь повреждений

Как проверить втулки стабилизатора Renault Duster

Здесь тоже все просто, но нам будет нужен помощник. Штанга стабилизатора с помощью хомута через втулку крепится к подрамнику. Втулку можно увидеть, вывернув руль до упора в сторону втулки. Люфтов не должно быть нигде, ни перемещения штанги стабилизатора относительно втулки, ни перемещения втулки относительно подрамника.

Просим помощника раскачать машину из стороны в сторону и внимательно смотрим на поведение втулки. Как правило, она приказывает долго жить уже к 35-38 тысячам пробега. а то и раньше. Неисправность также проявляется в глухих стуках на мелких неровностях и проезде лежачих полицейских.

Тормозная система как вариант

В ряде случаев стук, который, кажется, исходит от элементов подвески, а в действительности доносится из другого места. И вот водитель проверил всю подвеску и заменил все узлы, а звук, как назло, все равно есть. Тогда имеет смысл проверить тормоза, возможно, что причина кроется в колодках.

Диагностику нужно проводить на ходу и прислушиваться. Если при торможении шум пропадает, а при отпускании педали тормоза возобновляется, тогда причина ясна — это точно тормозные колодки. К слову сказать, звук может появиться и при установке новых элементов. Тогда следует проверить правильность их установки.

Когда стучат опоры?

Если при езде по ямам, кочкам и прочим неровностям слышен глухой стук слева или справа, причина может заключаться в износе опоры амортизаторной стойки. Она представляет собой резиновую прокладку-демпфер, через которую нагрузка от амортизатора передается кузову. Со временем резинка изнашивается и утрачивает эластичность, что и приводит к появлению стуков.

Чтобы убедиться в том, что диагноз поставлен верно, нужно замерить зазор между опорой и пластинчатым ограничителем. Он должен находиться в пределах 8-10 мм. Если зазор увеличен, опору необходимо менять. Надо сказать, что доступ к опоре, как правило, затруднен. Чтобы демонтировать ее, нужно освободить верхнюю часть амортизатора, как, к примеру, на автомобиле ВАЗ Калина (ниже на фото).

Чтобы визуально оценить состояние подшипника и заменить его, необходимо демонтировать амортизаторную стойку и опору.

Иногда стук возникает по причине слабо затянутой гайки опоры. Поэтому прежде всего подтяните гайку и проверьте, не исчез ли стук.

Артикул для замены

Артикул подшипника передней ступицы ОРИГАНАЛ и ЗАМЕНЫ
