Рено Логан замена передних тормозных колодок: пошаговая инструкция

Особенности замены задних колодок в 1,6-литровом Логан

Этот процесс идентичен работе с 1,4-литровой версией.

1. Установив авто на площадку, деактивируем ручник.
2. Для фиксации автомобиля Рено Логан переводим рычаг КПП в положение, соответствующее первой передаче.
3. Ослабляем затяжку колесных болтов и вывешиваем машину домкратом.
4. Демонтируем колесо и обеспечиваем подступ к барабану.
5. Удаляем протекционный колпачок. Если присутствует ABS, то извлекаем датчик системы.
6. В подкапотном пространстве Renault Logan откачиваем тормозную жидкость, пока ее уровень не остановиться на средней отметке (пользуемся шприцем).

Вернувшись к барабану, откручиваем его гайку, применив ключ-головку на «30». Помним о направлении отвинчивания этих болтов (правая сторона – по часовой стрелке, а левая – наоборот)! Снимаем барабан (при потребности применяем WD-40). Извлекаем пружины: стяжную и регулятора зазора. Сдвигаем переднюю колодку в направлении вперед, после чего выворачиваем планку на 1800 вдоль соответствующей оси. Теперь удаляем саму планку и регулятор наружу. Добравшись до опорной стойки Renault Logan, извлекаем ее с пружиной и опорной чашкой. Отводим заднюю и демонтируем разжимной рычаг, соединяющий его с тросом активации ручника. Удаление накладки осуществляем после того, как будет стянут рабочий поршень. Для этих целей удобно будет воспользоваться проволокой или подходящим жгутом из резины. На поверхность ребристых выступов накладываем смазку. Применяем только термостойкий продукт, способный сохранить свойства при 250 и более градусах.

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

• Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
• Отсоедините верхнюю пружину, стягивающую колодки.
• Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
• Снимите распорные планки.
• Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Рено Логан: замена задних тормозных колодок

Замена передних тормозных колодок рено логан 2 (возможный вариант)

Итак, рассмотрим вариант и для дизельного исполнения Логан 2 (тормозные колодки – LPR 05P1702), здесь крепление тормозного суппорта и защимная пружина несколько отличается. Снимаем грязезащиттный колпачок, который прикрывает направляющую – стержень. Он пластиковый.

В направляющей есть присоединение под шестигранник на 7 мм, который вставляется и с помощью которого направляющая выкручивается. Естественно против часовой стрелки, здесь без подвохов.

Точно такую же процедуру необходимо проделать и для нижней направляющей. Всего их две – снизу и сверху.

Теперь поддеваем направляющие отверткой и вытаскиваем из суппорта.

С помощью отвертки с плоским лезвием снимаем прижимную пружину, поддев ее. Здесь надо знать, что пружина может отлететь в сторону, поэтому предусмотрите это, чтобы не искать ее потом по всему гаражу. Также запомните как она стояла. Ставить пружину будет намного сложнее, чем снимать. Потребуются пассатижи.

Чтобы суппорт с колодками легче снять с машины, отожмите с помощью отвертки тормозной цилинд внутрь. Не повредите пыльник на цилиндре. Отжимайте цилиндра на участке между корпусом колодки и самим цилиндром.

Теперь тормозной суппорт можно снять с машины. У суппорта с оной стороны имеется углубление, куда вставляется одна из тормозных колодок. Вытаскиваем колодку из этого отверстия. Вторая колодка снимается со своего штатного места.

Все собирается в обратном порядке. Все элементы, которые перемещаются во время работы тормозного механизма лучше смазать консистентной смазкой. Это направляющие, тормозные колодки по торцам, места контакта цилиндра с тормозной колодкой.

Подшипник в передней ступице

Замена передних тормозных колодок на автомобиле Рено Логан

Необходимый инструмент для замены

Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:

• Отвёртка
• Плоскогубцы
• Комплекты гаечных ключей и головок
• WD-40
• Домкрат и противооткатные устройства
• Новые колодки

Без WD-40 никуда! Может потребоваться преобразователь ржавчины

Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом

Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки

Подробная инструкция

В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы

Откручиваем ключом на 30 гайку

Выбиваем молотком тормозной барабан (или используем съёмник)

После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка

После чего вынимаем опорную стойку колодки из отверстия.

Аккуратно поддеваем отвёрткой

Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).

Снимаем штифт

Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.

Тянем его!

Дальше демонтируем старые колодки.

Осторожно снимаем колодки

Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).

Отсоединяем планку

Осмотр тормозной системы колеса

Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания

Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов

Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.

Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.

Ура! Установили новые колодки, наконец-то. Собираем всё обратно

Точно такой же порядок действий необходимо выполнить и на втором колесе.

Настройка ручника и проверка работы системы

После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.

Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.

СОВЕТ!

В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.

Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.

Замена передних тормозных колодок на автомобиле Рено Логан

Срок службы передних тормозных колодок на автомобиле Рено Логан первого поколения – в пределах 60.000 км пробега. Он может варьироваться в большую или меньшую сторону в зависимости условий эксплуатации автомобиля, манеры езды, качества установленных тормозных колодок. Периодичность проверки их состояния раз в 30.000 км пробега.

Тормозные колодки придется менять в случае их износа (общая толщина накладки и колодки менее 6 мм — см. фото выше), отслоения накладки от колодки, неравномерном износе, замасливании. Замене тормозного диска.

Передние тормозные колодки на автомобилях Рено Логан заменяются сразу в обоих тормозных механизмах передних колес, то есть две пары (для предотвращения возникновения заноза).

Необходимые инструменты, приспособления, запчасти

— Рожковый ключ на «17»

— Накидной ключ или головка на «13»

— Толстая шлицевая отвертка или небольшая монтажка

— Два комплекта новых передних тормозных колодок

Подготовительные работы

— При наличии повышенного уровня тормозной жидкости в бачке на главном тормозном цилиндре, откачиваем ее излишек при помощи шприца или груши, во избежание ее перелива после установки новых колодок и сильном утапливании поршней в тормозные цилиндры суппортов

— Поддомкрачиваем автомобиль и снимаем одно из передних колес

— Очищаем тормозной механизм переднего колеса от грязи

Порядок замены передних тормозных колодок на автомобиле Рено Логан первого поколения

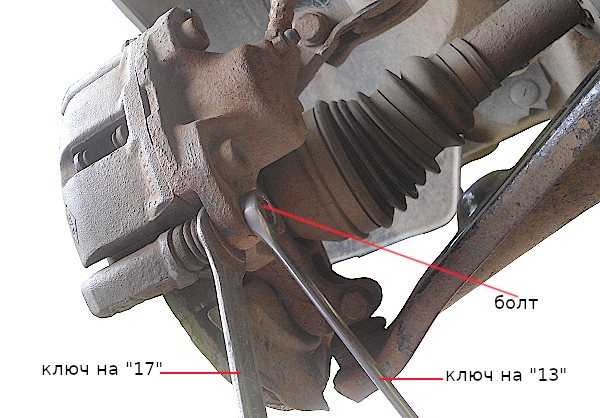

Отворачиваем нижний болт направляющего пальца

Используем рожковый ключ на «17» для удержания направляющего пальца и накидной ключ на «13» для отворачивания болта.

Поднимаем плавающую скобу суппорта вверх

Если поднять скобу затруднительно, нужно подвигать ее вправо-влево и повторить попытку. Можно поддеть отверткой под суппорт и поднять скобу используя ее как рычаг.

Извлекаем переднюю тормозную колодку из направляющей

Заднюю тормозную колодку оставляем в направляющей чтобы опираясь на нее можно было утопить поршень во внутрь цилиндра.

Утапливаем поршень тормозного цилиндрика в его корпус

Для этого опускаем плавающую скобу обратно вниз, и, используя большую шлицевую отвертку (монтажку) как рычаг (вставив ее между тормозным диском и суппортом) сдвигая его наружу, утапливаем поршень.

Извлекаем вторую тормозную колодку

Поднимаем скобу вверх и извлекаем тормозную колодку.

Очищаем направляющие передних тормозных колодок от грязи

Снимаем две пружинные скобы накладок и очищаем их и посадочные поверхности направляющей под тормозные колодки. Скобы устанавливаем обратно.

Вставляем новые тормозные колодки

При утопленном поршне суппорта колодки должны стать без затруднений.

Опускаем плавающую скобу и закрепляем ее болтом

Перед установкой желательно нанести на болт немного фиксатора резьбы для предотвращения самопроизвольного его отворачивания. Момент затяжки болта 3,4 кгс.м.

Аналогично производим замену передних тормозных колодок на другом колесе.

После замены передних тормозных колодок следует несколько раз нажать на педаль тормоза для установки зазоров между колодками и дисками.

Примечания и дополнения

— Перед установкой новых тормозных колодок следует провести ревизию состояния направляющих пальцев, их пыльников и пыльников тормозных цилиндров (см. фото выше). Палец извлекаем из направляющей, очищаем от загрязнений. Смазываем небольшим количеством пластичной смазки (литол, смазка шрусов и т.п.) и вставляем обратно. Поврежденные или изношенные пыльники пальцев и цилиндра следует заменить.

— Период притирки новых тормозных колодок к тормозному диску 100-200 км пробега

Необходимо соблюдать осторожность в этот период, так как тормозной путь автомобиля увеличивается. Так же необходимо избегать резкого торможения, так как можно «поджечь» новые накладки колодок и ни о каком эффективном торможении с такими колодками в дальнейшем не может быть и речи. Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Еще статьи по тормозной системе автомобилей Рено Логан первого поколения

Схема подключения стоп-сигналов в задних фонарях и дополнительного стоп-сигнала автомобиля Рено Логан первого поколения Скрипят передние тормозные колодки, причины Замена тормозных дисков Рено Логан Как снять суппорт Рено Логан 1,4 Загорелась лампа неисправности тормозной системы автомобиля Рено Логан Регулировка ручника на Рено Логан

Сравнительный тест-ремонт

— Замена передних тормозных колодок на автомобиле ВАЗ 2108 (2109, 21099)

Пошаговое руководство

1. Опустить рычаг ручника вниз.
2. Ослабить болты крепления колеса. Поднять домкратом одну сторону и установить автомобиль на надёжную опору.

3. Открутить колесо. Снять защитный металлический колпачок. Открутить гайку головкой на 30. Она фиксирует ступичный подшипник с тормозным барабаном.

4. Снять барабан и почистить механизм тормозов от грязи и пыли.

5. Снять пружину регулятора и сам регулятор.

6. Снять верхнюю пружину, которая стягивает тормозные накладки.

7. Снять чашки с пружинами на опорах передней и задней колодок.

8. Вынуть планку с регулятором зазора.

9. Снять нижнюю пружину, которая стягивает колодки.

10. Отсоединить трос ручника.

11. Установить новые колодки и собрать механизм заднего тормоза в обратном порядке.

12. Проверить штангенциркулем расстояние между внешними поверхностями колодок. Оно должно быть равно 205,45 ± 0,25 мм. Расстояние меняется путём изменения длины распорной планки. На ней есть гайка с левой резьбой. Вращать её можно отвёрткой, освободив храповый механизм.

13. Очистить барабан и установить его.
14. Закрутить новую гайку ступичного подшипника.
15. Установить колесо.

В той же последовательности провести замену колодок на втором колесе. Потом 6–8 раз нажать тормоз. Будут слышны щелчки, так работает автоматическая регулировка просвета между барабаном и колодками. После окончания регулировки щелчки не будут слышны. Подтянуть при потребности тросы стояночного тормоза.

На заключительном этапе проверить:

• свободное вращение колёс при незатянутом ручнике;
• уровень жидкости в гидросистеме тормозов.

Замена диска сцепления и его ресурс

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.

Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.

Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.

1. Установите ваш автомобиль на подъемник и снимите передние колеса.
2. Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
3. Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
4. Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
5. Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
6. Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
7. Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
8. Произведите демонтаж КПП и уберите ее в сторону.

Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.

1. Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.

Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.

1. Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.

ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками

Когда менять передние тормозные колодки

Регламентированная толщина тормозной колодки на ТО должна быть не меньше 0.6 см. Расстояние, которое вы проедете на автомобиле до достижения данной толщины составит 15 – 20 000 км. Если ваши тормозные колодки меньше или равны этой толщине, то их рекомендуется заменить как можно скорее.

Проведите проверку уровня тормозной жидкости. Если её уровень находится на максимальной отметке, то перед проведением замены слейте немного жидкости при помощи шприца или резиновой груши (Не выливайте! После замены колодок вы сможете долить жидкость обратно в бачок). Это необходимо для того, чтобы тормозная жидкость не вытекла из бачка, когда вы будете нажимать на тормозной поршень.

Примечания и дополнения

Проверка состояния тормозных колодок

Когда менять передние тормозные колодки (регламент)?

Инструменты и материалы, которые понадобятся для работы

• Домкрат;
• Баллонный ключ на «17» или торцевая головка на «17»;
• Вороток;
• Торцевая головка на «18» или ключ комбинированный на «18»;
• Трещоточная головка;
• Небольшой отрезок веревки или кусок проволоки;
• Молоток;
• Бита Torx T40;
• Щетка по металлу;
• Медная аэрозольная смазка;
• Новые тормозные диски.

Процесс замены на Рено Логан

1. Баллонным ключом или торцевой головкой на «17» с воротком ослабить болты крепления колеса. А какой радиус шин лучше выбрать, , как вы считаете?
2. Приготовить домкрат.

Я рекомендую использовать гидравлический домкрат, вместо заводского

Вывесить переднюю ось автомобиля с помощью домкрата.

Вывешиваем переднюю часть автомобиля

Выкрутить колесные болты и снять колесо.

Пришлось покупать такую биту, у меня в наборе её не оказалось

Будьте аккуратны, очень легко сорвать

Снять и по желанию заменить передние тормозные колодки (подробно о выборе передних тормозных колодок)

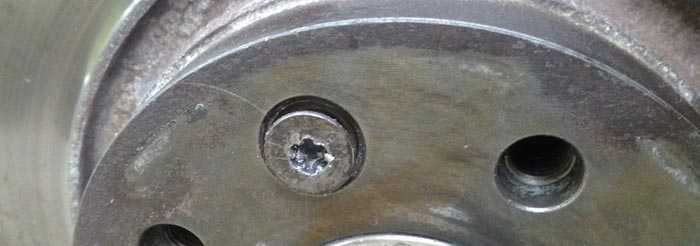

Снять диск. Обычно это бывает очень непросто сделать − из-за того, что в процессе работы диск нагревается, со временем он «прикипает» к ступице

Если диск не снимается, нужно осторожно постучать по месту крепления его к ступице молотком и вновь попытаться снять диск. Если таким образом снять диск не удается, то необходимо вкрутить болты крепления суппорта на свои места и осторожно их затягивать

По мере затяжки болты будут упираться в поверхность диска с обратной стороны и «выдавливать» его.

Готово. Дальше одеваем суппорт!

Произвести сборку в обратном порядке – установить на место тормозной суппорт и колесо.

Советы и замечания

1. Как уже было сказано, на посадочную поверхность ступицы в обязательном порядке необходимо нанести смазку, чтобы обеспечить плотную посадку на ступицу, что обеспечит уменьшение вибраций и предотвратит «прикипание» диска. Последнее сильно облегчит его снятие в следующий раз.
2. Иногда бывает непросто снять суппорт с диска из-за того, что тормозные колодки упираются в диск. Для решения этой задачи нужно с помощью отвертки немного утопить рабочий тормозной цилиндр (при замене передних тормозных колодок эту операцию в любом случае придется делать, чтобы извлечь колодки из суппорта). После сборки перед началом движения на заведенном двигателе требуется несколько раз нажать на тормозную педаль, чтобы подвести колодки к диску.
3. При замене тормозных дисков настоятельно рекомендуется одновременно заменить тормозные колодки, иначе придется мириться с процессом притирания поверхности старых колодок к новому диску. В этом случае перед демонтажем тормозного суппорта необходимо сначала вынуть старые тормозные колодки и зачистить посадочные места колодок щеткой по металлу. Одновременно можно произвести профилактическую чистку и смазку направляющих тормозного суппорта.

После установки новых колодок необходимо провести регулировку зазора между тормозными накладками и барабаном. Для этого нажимаем несколько раз педаль тормозы. Должны быть слышны щелчки. Так срабатывает автоматический механизм регулировки. После нескольких нажатий тормоза щелчки прекращаются.

Обязательно проверьте работу стояночного тормоза. При необходимости подтяните тормозные тросы. При опущенном ручнике колёса должны вращаться свободно, а при затянутом – невозможно провернуть. Загляните под капот и проверьте уровень жидкости в расширительном резервуаре тормозной системы. Если он ниже нормы – долейте.

Убедитесь, что не пришло время производить замену передних тормозных колодок. Инструкция по замене передних тормозных колодок расположена в этой статье: Замена передних тормозных колодок на рено логан

После установки новых тормозных колодок избегайте резких торможений первые 100 км. пробега, дайте фрикционным накладкам притереться. Счастливой дороги!

Меняем задние колодки Logan 2

Для работы с задними тормозными механизмами потребуется такой:

• ключ для колесных болтов;
• пара монтажных лопаток;
• плоская отвертка;
• торцовая головка «на 30»;
• штангенциркуль.

Что нужно делать:

1. Запустить первую передачу, поставить под передние покрышки упоры.
2. Вывесить заднее колесо, поставить заднюю часть Рено Логана 2 на опору со стороны снимаемой запчасти. Аккуратно снять заднее колесо.
3. Молоточком и тонкой отверткой требуется аккуратно выпрессовать, отделить защитный колпак от ступицы.
4. Далее следует ослабить гайку и удостовериться, что рычаг тормоза опущен до предела.

   Торцовым ключом на 36 мм отворачиваем гайку ступицы.

5. Убрать гайку ступицы, аккуратно выполнить снятие тормозного барабана, с подшипником с цапфы ступицы Logan 2. Гайку необходимо будет заменить новой. Их нельзя использовать снова.

Замена и регулировка задних колодок

Инструмент:

• ключ для колесных болтов;
• молоток;
• пассатижи;
• торцовая головка «на 30».

Замену важно проводить для обоих колес сразу. Для очищения тормозов Рено Логана 2 нежелательно использовать топливо или минеральные растворители

Что делать:

1. Зафиксировав опорную стойку, нажать на чашку фиксации прижимной пружинки, повернуть ее на четверть оборота, снять эти элементы, и только потом – опорную стойку.

   1. Придерживая опорную стойку с обратной стороны, пассатижами надавливаем на чашку, поворачиваем на 90′. 2. Снимаем чашку и пружину опорной стойки. 3. Извлекаем опорную стойку.

















2. Слегка растянув верхнюю стяжную пружинку, сместить края задних колодок с поршней цилиндра.
3. Слегка растянув нижнюю пружинку, вывести края задних тормозных накладок из-за ограничительной пластинки и снять их вместе с пружинками и планкой.
4. Сместить рычаг тормоза Рено Логана 2, стискивая пружинку на его тросе. Затем отделить трос от рычага.
5. Отделить отогнутые края нижней стяжной пружинки от колодок и снять стяжную деталь.
6. Слегка растянув верхнюю пружинку, вынуть вилку распорной планки.
7. Отделить конец пружины резьбового упора от передней накладки.
8. Выгнутые концы стяжной верхней пружинки отделить от накладок, разделить последние.
9. Приложив небольшое усилие, вынуть вилку планки из углубления и отделить от разжимного рычага.
10. Отделить кончик оттяжной пружинки от планки и убрать последнюю.
11. Убрать упомянутую выше пружинку.
12. Проверить части тормозной системы. Грязные – очистить, а деформированные – заменить. Желательно сразу поменять запчасти из 1-го пункта.
13. Нанести смазочный материал на места трения.

    Наносим на них специальную смазку для тормозных механизмов.

14. Вернуть механизм контроля зазора в изначальное положение, но не затягивать.
15. Поставить новые запчасти в обратном порядке перечисленных пунктов.

    Перед установкой тормозного барабана обрабатываем его рабочую поверхность.

16. Точно также установить барабан Логана 2, а гайку затянуть моментом 175 Н/м.
17. Отрегулировать зазор между элементами тормозной системы Renault Logan 2-го поколения – надо нажимать на педаль, пока не прекратятся щелчки.
18. Вернуть в ступицу защитный колпак.
19. Поставить колесо на место и удостовериться в легкости вращения.

Меняем задние колодки на Рено Логан фото

Тормозной механизм заднего колеса Рено Логан с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном. В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, ведь удлинение распорной планки тормозного механизма компенсирует износ колодок. Привод стояночного тормоза необходимо регулировать только в случае замены тормозных колодок, тросов или рычага стояночного тормоза. Далее на фото полное устройство заднего тормозного механизма.

Схема заднего тормозного механизма Рено Логан.

• 1 — задняя тормозная колодка
• 2 — чашка пружины
• 3 — рычаг привода стояночного тормоза
• 4 — распорная планка
• 5 — верхняя стяжная пружина
• 6 — колесный цилиндр
• 7 — рычаг регулятора зазора
• 8 — пружина регулятора
• 9 — передняя колодка
• 10 — щит
• 11 — трос стояночного тормоза
• 12 — нижняя стяжная пружина
• 13 — опорная стойка

Для замены задних колодок Рено Логан вам необходимо будет вывесить заднюю часть кузова и снять колесо. Идеальный вариант использовать подъемник, но мы рассматриваем вариант замены своими силами. Как и в случае с заменой передних колодок, замену необходимо проводить в комплексе, то есть колодки и левого и правого колеса. Ведь с силу неравномерного износа при торможении возможен увод машины в сторону. Прежде чем снимать колесо и поднимать машину на домкрате советуем ослабить гайку подшипника ступицы заднего колеса. Для этого берем головку на 30 и мощный вороток, поскольку придется приложить довольно большое усилие. После ослабления гайки ступицы можно двигаться дальше. Снимаем заднее колесо и надежно фиксируем машину на надежной опорной стойке. Перед снятием барабана тормозного механизма обязательно опускаем рычаг стояночного троса до упора. Если рычаг ручника поднят скорее всего снять барабан не получится.

На снятом барабане не стоит нажимать на педаль тормоза, это приведет к неприятным последствиям.

Теперь вам предстоит работа по разборке тормозного механизма, если вы уже выполняли подобную операцию на отечественных автомобилях, то проблем не возникнет. Последовательность действий следующая —

1. Пассатижами отсоединяем нижний конец пружины регулятора зазоров от передней колодки и снимаем пружину. 2. Снимаем рычаг регулятора зазоров. 3. Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем её, как на фото ниже.

4. Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки. 5. Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. ту же операцию проводим на второй колодке. 6. Отводим верхний конец передней колодки от рабочего цилиндра и вытаскиваем распорную планку. 7. Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку, затем снимаем и пружину. 8. Отсоединяем наконечник троса стояночного тормоза от рычага колодки и снимаем саму колодку.

Главное теперь не растерять все пружинки, чашечки и прочие мелкие детали. После очистки всех деталей тормозного механизма можно ставить новые колодки. Весь процесс установки должен происходить в обратном порядке. Перед установкой новых тормозных колодок очищаем резьбу наконечника распорной планки и храповой гайки, затем наносим на резьбу тонкий слой пластичной смазки. После сборки всего механизма необходимо отрегулировать тормоза Рено Логан.

Для этого необходимо изменить длину распорной планки вращая гайку планки. После вашей регулировки расстояние между внешними (наружными) частями колодок должно составить ровно 202,45 мм. Измерить это расстояние лучше всего точным штангенциркулем. Смотрим фото для наглядности.

Если отрегулировано верно, то надеть барабан на свое место не составит труда. После того как барабан установлен необходимо взять новую ступичную гайку и головкой на 30 затянуть моментом 175 Нм. Для точного момента затяжки заднего барабана лучше использовать динамометрический ключ. Сегодня это вовсе не дефицит.

Теперь необходимо несколько раз нажать на педаль тормоза, что бы задние колодки встали на место, а механизм автоматической регулировки зазоров между колодками сделал свое дело.

Замена передних колодок на Renault Logan подробная инструкция с фото

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642
