Ремонт подрулевого переключателя Рено Логан

Функции подрулевых переключателей рено логан

В функции левого переключателя входит:

• Выключение и регулировка внешних источников света;
• Включение габаритов, освещение панели управления и номерного знака;
• Переключение ближнего и дальнего света;
• Включение противотуманок (ПТФ);
• Включение заднего противотуманного фонаря;
• Кнопка клаксона;
• Переключение указателей поворотов.

В функции правого элемента входит управление стеклоочистителями (дворниками) и омывателем лобового стекла, а также отображение информации на бортовом компьютере.

За счёт того, что функции и их количество у деталей отличаются, поломка правого переключателя происходит значительно реже левого, соответственно, его ремонт выполняется не так часто.

Важным параметром при замене запчасти является её каталожный артикул — код, с учётом которого покупается деталь для последующей замены. Цена на новый элемент обычно высока, поэтому автовладельцы предпочитают не заменять переключатель, а отремонтировать его. Наиболее частой причиной поломки является перегорание электрических элементов.

Источник

Рено Логан — не работает звуковой сигнал Как снять и отремонтировать подрулевой переключатель?

На моем Рено Логан со временем перестал работать звуковой сигнал, но отказывался работать не совсем, а в определенных положениях подрулевого переключателя. При включенных фарах ближнего света клаксон не работал, но стоило свет выключить, как работа его возобновлялась. Также сигнал работал нормально, если был включен поворотник. Все это дало основание сделать заключение, что причина нестабильной работы клаксона кроется именно в подрулевом переключателе.

• Решений напрашивалось два:
• 1) заменить переключатель полностью;
• 2) попытаться отремонтировать его самостоятельно.

Но в любом случае требуется снимать и разбирать переключатель. Набравшись решимости и вооружившись необходимым инструментом, приступил к работе самостоятельно.

1. Для снятия потребовались следующие инструменты:
2. • ключ TOPX T-20 (или отвертка с удлинителем не менее 10 см и битой T-20);
3. • отвертка с крестообразным наконечником.
4. В дальнейшем для ремонта понадобился паяльник с паяльными принадлежностями (канифоль, припой и кусок провода).

Чтобы добраться до переключателя нужно открутить два самореза отверткой Т-20 в пластмассовом кожухе на рулевом колесе.

Подсказка: не пытайтесь найти саморезы, шаря отверткой горизонтально в глубине отверстий — их там нет. Саморезы расположены вертикально и, соответственно, инструмент держите параллельно торцевой стенке кожуха.

• После того, как саморезы будут выкручены (не бойтесь их потерять, они со своих мест никуда не денутся, а так и останутся в своих гнездах), разъединяем верхнюю и нижнюю части кожуха и откладываем в сторону.
• После снятия кожуха откроется следующая картина:

1. Чтобы иметь возможность подобраться к винтам, нужно повернуть рулевое колесо влево на 90° относительно нейтрального положения и крестовой отверткой отвернуть оба винта, после чего можно снимать сам подрулевой переключатель, потянув его с небольшим усилием влево.

Затем нужно переключатель отсоединить от колодки с проводами, для чего надо нажать на два пластиковых зажима по бокам колодки.

Теперь можно переходить непосредственно к осмотру и ремонту. В результате осмотра выявлен сломавшийся провод, который и был заменен с помощью паяльника.

Почему происходит обрыв провода Вы поймете, посмотрев видео в конце статьи. Там же показана последовательность работ.

Времени на работу потребовалось около часа и обошлась она без каких-либо финансовых издержек, в то время как стоимость переключателя колеблется от 2 тысяч рублей (сторонние изготовители) до 8 тысяч (оригинал).
Если Вы все же по каким-то причинам предпочтете замену ремонту, то при выборе обратите внимание на соответствие количества проводов в переключателе.
Отсутствие некоторых из них приведут к неправильной работе — например, могут не включаться задние противотуманные фонари или что-то еще.

Подрулевой переключатель ваз 2107 распиновка

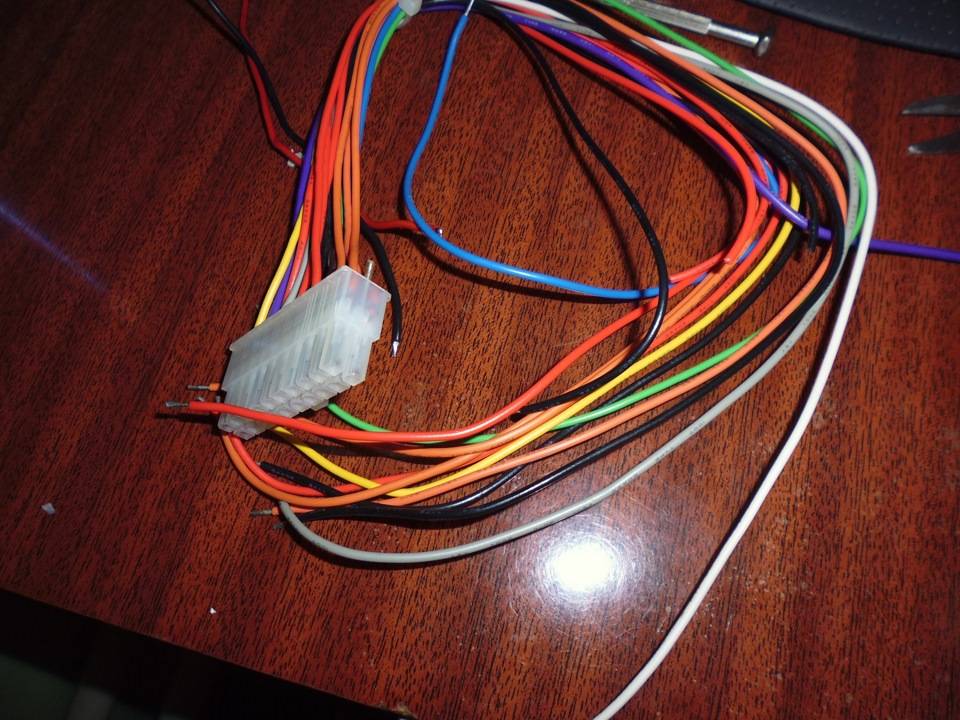

Пришло время подключения подрулевых переключателей, собственно ради чего и ставился новый руль.

Понятной схемы распиновки фишек переключателей от ВАЗ-2107 я не нашел, по этому все провода пришлось прозванивать и потихонечку подключать.

Купил необходимые реле и кнопку

В итоге получилась вот такая схема:

С остальными фишками всё просто, поворотники к поворотникам, с дворниками вообще просто (фишки идентичные, даже прозванивать не надо).

Все реле спрятаны за новым блоком предохранителей, там где стоял родной УАЗовский.

На автомобилях ВАЗ 2105, 2107 три подрулевых переключателя.

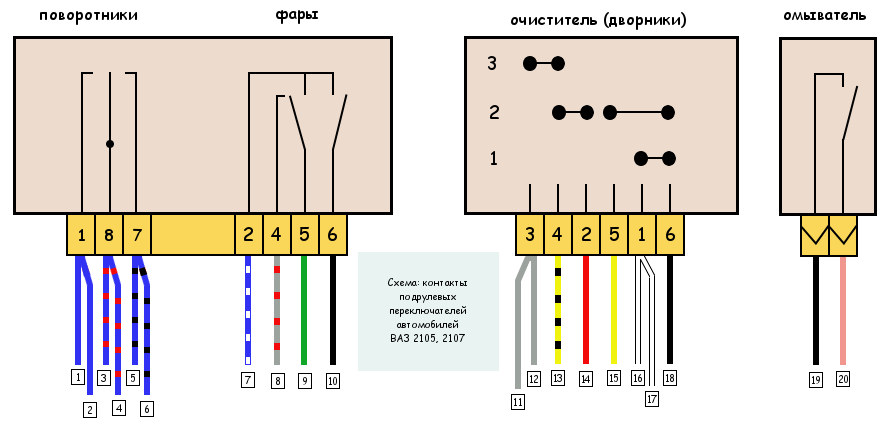

Схема: контакты (распиновка) подрулевых переключателей автомобилей ВАЗ 2105, 2107

1.К указателям поворота правого борта (колодка Х2/5 монтажного блока).

2.К выключателю аварийной сигнализации.

3.К реле-прерывателю указателей поворота и аварийной сигнализации.

4.К выключателю аварийной сигнализации.

5.К указателям поворота левого борта (колодка Х3/5 монтажного блока).

6.К выключателю аварийной сигнализации.

7.Дальний свет фар.

8.Ближний свет фар.

9. К переключателю наружного освещения (+).

10.К замку зажигания (кратковременное включение дальнего света фар).

20.На электродвигатель омывателя.

Примечания и дополнения

— Схема контактов подрулевых переключателей автомобилей ВАЗ 2105, 2107 разных годов выпуска может отличаться цветом проводов.

Еще статьи по электрооборудованию автомобилей ВАЗ 2105, 2107

Как известно, на ВАЗ 2101 с завода устанавливалась дореволюционная ручная система омывателя лобового стекла в виде помпы и грелки, на моей же копейке эта система отсутствовала вовсе. Летом еще как-то обходился без нее, осенью же ездить стало просто невозможно… Поэтому было решено установить электроомыватель, тем более от друзей мне досталась 3х рычажная гитара с семерки (правда с отломанным язычком сигнала). Припаяв язычок, я приступил к установке, на переделку у меня ушел весь день, и теперь хочу поделится опытом.

Итак, нам понадобится:

— Трехрычажный переключатель (гитара) рулевой колонки с ВАЗ 03-07

Из всего вышеперечисленного я покупал лишь моторчик омывателя, рулевую колонку и релюшки с колодками, остальное было либо у меня, либо у друзей=)

Установка бачка омывателя с насосом

В подкапотное пространство примеряем и устанавливаем с помощью саморезов крепление бачка, навешиваем бачок. Плоскогубцами вытаскиваем старые железные жиклеры (откручивать ничего не надо, просто вытаскиваем), на их место вставляем и прикручиваем новые пластмассовые (шайба должна быть снизу). Надеваем на жиклеры и на моторчик омывателя трубки из системы омывателя. Берем провод и контакт минус крепим на массу, провод с контакта «+» протягиваем в кабину.

Подключаем реле фар через реле

В подкапатном пространстве сверлим два отверстия и устанавливаем с помощью саморезов реле фар ближнего и дальнего света (2 шт.). Подключаем по этой схеме:

Установка и подключение трехрычажного переключателя рулевой колонки

Отключаем аккумулятор, сняв с него обе клеммы. При наличии заводской противоугонной системы (при выключенном зажигании блокируется руль) необходимо вставить ключ и повернуть его в положоение включенного зажигания для розблокировки руля (в противном случае не получится снять трубку руля). Снимаем кожух руля, сам руль, панель приборов. Отсоединяем 6-ти контактную колодку подрулевого переключателя, отсоединяем черный провод который идет на замок зажигания; отсоединяем белый с черными полосками провод от кнопки включателя наружного света. Откручиваем два шурупа, которым старый переключатель крепится к трубке рулевого управления и снимаем сам переключатель; Откручиваем болт, который держит трубку рулевого управления и снимаем её. Устанавливаем новую трубку (не забыв ее смазать), новый трехрычажный переключатель и ставим на место руль, но кожух пока не одеваем. Коммутацию трёхрычажного переключателя проводим по следующей таблице:

Старый 2х-рычажный переключатель имел одну колодку на 6 контактов (для подключения фар, поворотов и сигнала) + два провода были подключены отдельно (черный и белый с черными полосками), новый же 3х-рычажный переключатель имеет 3 колодки: — на 8 контактов (фары, указатели поворотов, сигнал) — те же 6 контактов, что и на старом + черный и белый с черными полосками — на 6 контактов (переключатель режимов работы стеклоочистителя, раньше эти контакты были подключены к кнопке управления дворниками) — на 2 контакта (включатель двигателя омывателя ветрового стекла)

Мой Duster

Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.

Выбор детали для ремонта Рено Логан

Отличие левого подрулевого переключателя от правого заключается в разном предназначении функций, исполняемых данными элементами.

Если левый отвечает за указатели поворота и включения приборов освещения, а также сигнал клаксона (из-за чего зачастую и возникают проблемы с данной деталью), то на правый возложены менее значимые функции по регулированию пучка света фар, поэтому правый переключатель менее подвержен поломкам и, соответственно, ремонту.

Для владельца одним из критериев при выборе элемента для замены или ремонта штатной является заводской артикул переключателя. Артикул призван помочь автолюбителю в выборе оригинальной запасной части для замены и сэкономить его время.

Так как стоимость нового элемента со всей электропроводкой составляет порой значительные суммы (от 3 000 до 6 000 рублей, в зависимости от производителя), многие автолюбители Логан склонны прибегнуть к ремонту, тем более что особых навыков для этого не требуется.

Самой частой причиной выхода из строя данного элемента является перегорание электрической части (звуковой сигнал, сигнал поворота).

Процесс разборки детали Рено Логан

Сам процесс ремонта и замены осуществляется в несколько этапов. При этом владельцу Рено Логан нужно иметь определенный набор инструментов, состоящий из:

• крестовой отвертки;
• отвертки конструкции «Торкс» с головками на Т10 и Т20;
• провода двух цветов, приблизительно сечением в пол квадратных сантиметра;
• паяльник

и, соответственно, начальные навыки в данной сфере.

Ремонт вышедшего из строя левого подрулевого переключателя происходит в несколько этапов:

для начала необходимо обесточить автомобиль, так как все находится под напряжением бортовой сети, а дело придется иметь с бортовой электроникой, эта мера предосторожности позволит избежать форс-мажорных ситуаций;
далее разобрать кожух рулевой колонки с помощью отвертки, данная процедура проводится для более удобного доступа к ремонтируемой детали и последующей ее замене;
затем с помощью отвертки необходимо открутить и снять саму деталь из штатного места вместе с электропроводкой. Также на самом элементе находится клемма, зажав которую, появится возможность вытащить элемент из штатного места.. Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку

Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо:

Для определения неисправности в Логане желательно воспользоваться тестером и проверить электропроводку. Также для проверки на механические повреждения нужно разобрать пластмассовый корпус детали, для этого необходимо:

1. С помощью отвертки «Торкс» с головкой Т10 открутить два винта крепления корпуса. После этого аккуратно отсоединить пластиковые защелки, находящиеся по бокам корпуса.
2. Механизм переключения крепится к корпусу пружинным штифтом с помощью двух пазов. Для снятия ручки переключения отсоединить данные крепления и разъединить механизм.
3. Отсоединяя замки крепления клеменной части, необходимо высвободить провода, идущие в переключатель. Общее количество данных замков равно 5.
4. Левый переключатель дополнительно снабжен кнопкой сигнала клаксона. Для ее снятия необходимо отжать один из двух пазов и аккуратно вытащить кнопку из левой детали.
5. После этого, необходимо извлечь бегунок освещения с помощью зажима или же руками (при этом быть осторожным, так как данный элемент достаточно хрупкий).
6. В самом корпусе левой детали находится, так называемый, контактный штырь с проводами, который также нужно извлечь после всех манипуляций.

С помощью тестера необходимо выявить разрыв цепи или иную неисправность, а при помощи паяльника ее устранить, тем самым приведя деталь в рабочее состояние без ее замены.

Подведем итоги

В итоге, процесс ремонта и замены не занимает много времени, при наличии достаточного умения для проведения ремонтных работ. Самым простым является замена вышедшей из строя детали Логан на рабочий элемент. Однако процесс проведения самостоятельных ремонтных работ позволит сэкономить владельцу финансовые средства.

Renault Logan снять замена ремонт Подрулевые переключатели Рено Логан

Ремонт (разборка) подрулевого переключателя renault logan/sandero (рено логан/сандеро). — drive2

Ремонт переключателя фар на Renault Stepway

Используя рено сандеро подрулевой переключатель ключ Torx T, ослабляем крепёжный винт соединителя Renault Sandero, оказывая давление на его головку в продольном направлении и сдвигая с колонки. Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя. Разъединив оборудование с колодками проводов, демонтируем соединитель в сборе.

Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя. В верхнем положении рычага включен правый указатель поворота, в нижнем — левый. Положения рукоятки центрального выключателя освещения:

Правый подрулевой переключатель Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера. Для включения омывателя двери багажного отделения поворачиваем кольцо в следующее положение, до рено сандеро подрулевой переключатель символа омывателя со стрелкой. Правый подрулевой переключатель автомобиль Sandero, Sandero Stepway На автомобилях Sandero и Sandero Stepway для включения очистителя двери багажного отделения поворачиваем кольцо на торце рычага до совмещения символа очистителя со стрелкой.

Детали и расходники:

При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются. Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения.

После отпускания рычаг автоматически возвращается в нейтральное положение. Правый подрулевой переключатель управляет работой очистителя и омывателя ветрового стекла, а также отвечает за отображение данных на дисплее бортового компьютера.

Правый подрулевой переключатель автомобиль Logan стрелкой обозначена кнопка управления отображением данных на дисплее бортового компьютера Очиститель и омыватель работают при включенном зажигании.

Для включения очистителя ветрового стекла переводим правый подрулевой переключатель в одно из нижних положений. Режимы работы очистителя ветрового стекла сверху вниз: Для включения омывателя ветрового стекла переводим на себя рычаг правого подрулевого переключателя и удерживаем его, при этом очиститель ветрового стекла автоматически не включается.

При включении дальнего света фар в комбинации приборов синим светом загорается соответствующий сигнализатор. Чтобы переключить дальний свет на ближний, еще раз передвигаем рычаг на себя.

При включении противотуманных фар в комбинации приборов загорается соответствующий сигнализатор. При включении заднего противотуманного фонаря в комбинации приборов загорается соответствующий сигнализатор.

Для включения звукового сигнала нажимаем кнопку на торце левого подрулевого переключателя. Указатели поворота включаются при перемещении левого комбинированного подрулевого переключателя вверх или вниз до упора при включенном зажигании.

В верхнем положении рычага включен правый указатель поворота, в нижнем — левый. При возврате рулевого колеса в нейтральное положение подрулевой переключатель автоматически переводится в исходное положение и указатели поворота выключаются.

Для кратковременного включения указателей поворота переводим рычаг вверх или вниз до их включения. Удалив кожухи и заблокировав барабан, воспрепятствовав его непроизвольному проворачиванию, можно снять рулевую колонку, совмещая впадину, имеющуюся между парой выступов барабана и корпусным пазом.

Сюда необходимо аккуратно вставить деревянный клин.

Используя разводной ключ Torx T, ослабляем крепёжный винт соединителя Renault Sandero, оказывая давление на его головку в продольном направлении и сдвигая с колонки. Разъединив оборудование с колодками проводов, демонтируем соединитель в сборе.

Ремонт подруливого переключателя рено логан

Замена и монтаж выполняется в обратном порядке с обязательным совмещением выступов, находящихся в колонке с пазами, расположенными на торце её трубы. Проверка функциональности оборудования Выполнив демонтаж оборудования Renault Sandero надо проверить его исправность, убедившись в замыкании контактов при установке рычагов в различных положениях.

Необходимо выполнить подключение контрольной лампы 12В к выводам и убедиться в её загорании при переводе рычага в положение идентичное контакту.

Если лампа не загорится, можно судить о неисправности оборудования Рено, нуждающегося в замене или ремонте.

Лампу можно заменить автомобильным тестером, имеющим функцию прозвонки цепи.

Указатели поворота Рено Логан, схема подключения

Ремонт подрулевого переключателя Логан

Для самостоятельного ремонта джойстика под рулем Renault Logan понадобится:

• крестовая отвёртка;
• ключи Torx T10 и T20;
• паяльник с припоями;
• провода двух цветов по двадцать сантиметров – сечением пол квадратных миллиметров.

Причиной отказа переключающего рычага Рено Логан является облом проводов, как правило, красного или черного цвета. Для устранения:

1. Демонтируйте пластиковую защитную крышку устройства. Для этого выкрутите два болта ключом Torx T10, и отжать четыре пластиковые защёлки.
2. Извлеките из пластикового корпуса рычаг в сборе с механизмом.
3. Отсоедините непосредственно механизм. Он зафиксирован двумя пазами и пружинным штифтом. Крепежи понадобится отжать.
4. После переворачивания устройства отсоединяется клеммная часть, которая удерживается пятью замками. При этом главное не потерять контактные бегунки, которые отвечают за работу фар и указателей поворотов.
5. Все снятые детали с подрулевого рычага Рено Логан рекомендуется отложить в сторону.

Демонтаж кнопки и перепайка проводов

На следующем этапе ремонта подрулевого рычага Renault Logan выполняется снятие кнопки включения сигнала и перепайка проводов.

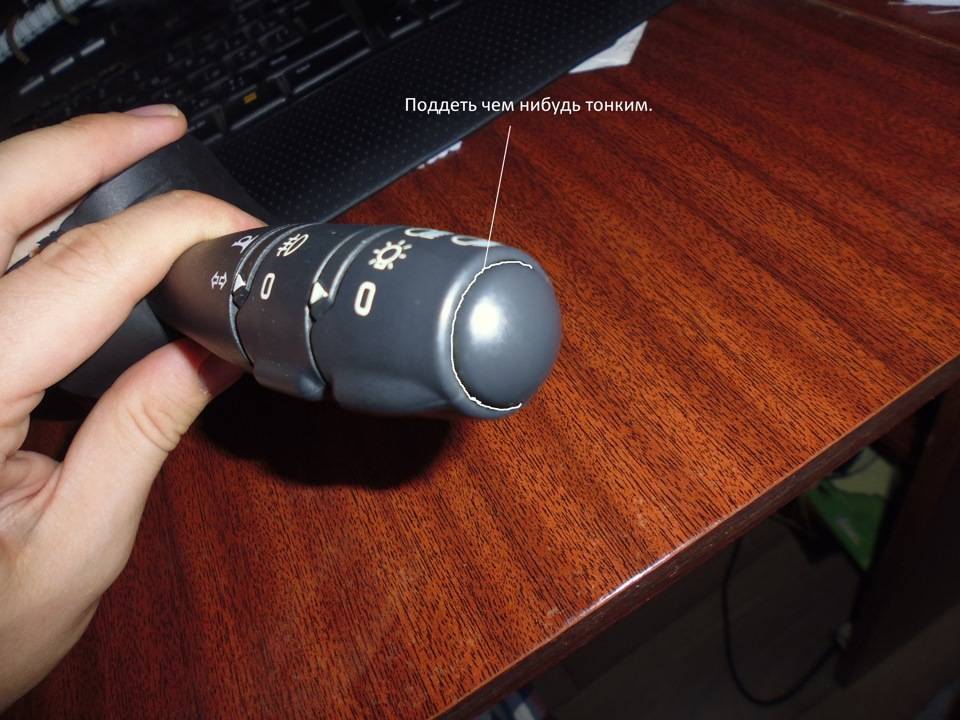

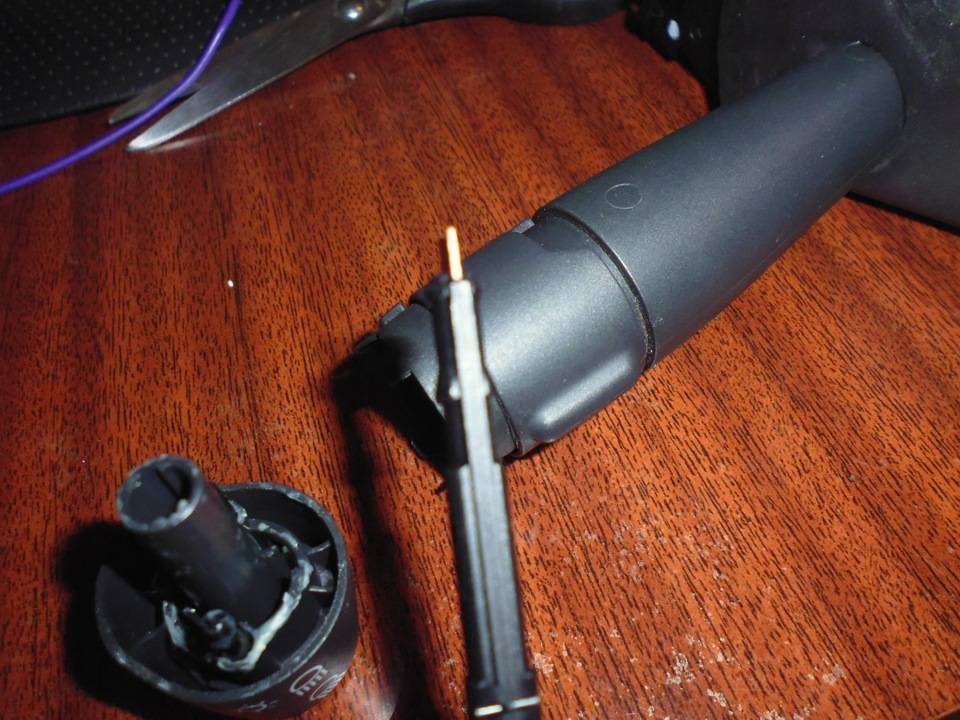

1. Демонтируйте кнопку включения сигнала посредством тонкой линейки или скальпеля. Она зафиксирована двумя защелками. Необходимо аккуратно выжать одну из них, и вывести кнопку из зацепления.
2. Приложив усилие, вытягиваем бегунок, который отвечает за включение ближнего света. При этом раздастся незначительный щелчок – это нормально.

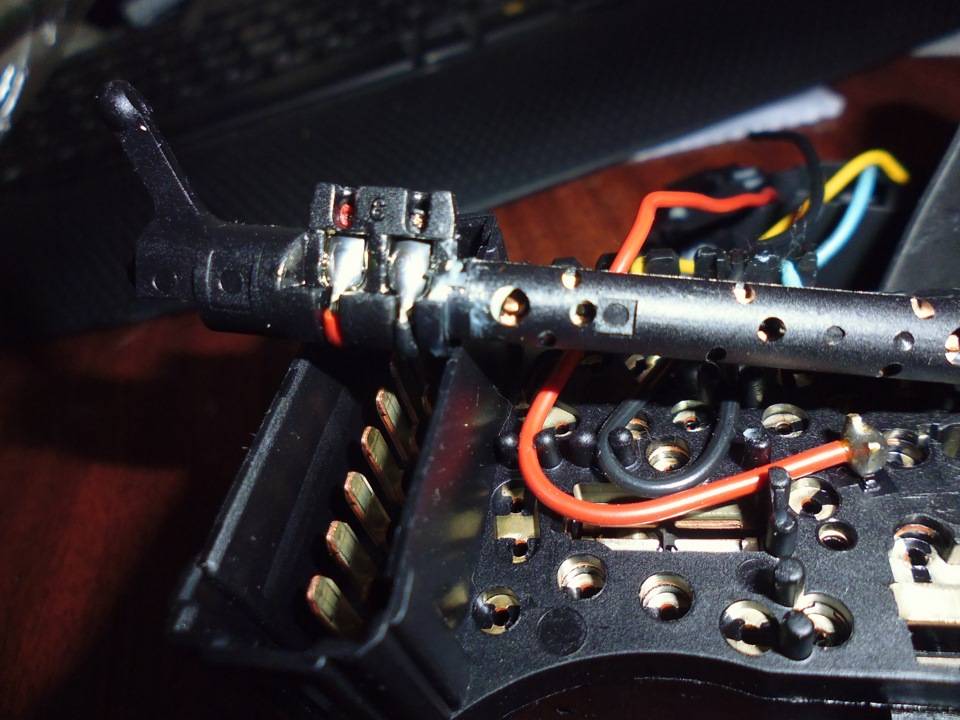

3. Из внутренней полости переключающего рычага Рено Логан вынимается контактный штырь.
4. Далее рекомендуется выпаять все провода из контактного штыря, так как с завода установлены стальные проводники. Они достаточно хрупкие и плохо поддаются пайке. Лучше сразу установить новые.
5. Вставляем подготовленные медные проводники в освободившиеся технологические отверстия, и припаиваем к соответствующим контактам;
6. Проверяем пайку мультиметром. Это обусловлено тем, что в процессе пайки расплавленное олово может повредить изоляцию контактных пластин Рено Логан из пластика.

Тонкости сборки

По факту завершения ремонта подрулевого переключателя Рено Логан начинается сборка.

1. Когда провода припаяны, следует начинать сборку в обратном порядке. При этом стоит аккуратно монтировать переключатель света на контактный штырь, чтобы не обломить управляющий рычажок контактного бегунка. Непосредственно припаивать новые проводники лучше, когда переключающий механизм Renault Logan будет собран. Это поможет точно подобрать длину проводов под каждое положение рычага. В первое время может наблюдаться тугое включение габаритов и ближнего света из-за толстого изоляционного слоя новых проводов.
2. При монтаже декоративного кожуха рулевой колонки, следует практически полностью выкрутить саморезы на нижней половинке. В противном случае они будут цепляться при установке за руль. Далее нижняя часть устанавливается в посадочное место. Затем укладывается верхняя часть, и закручиваются саморезы.

Снятие подрулевых переключателей Рено Логан

Функции подрулевых переключателей Рено Логан

В функции левого переключателя входит:

• Выключение и регулировка внешних источников света;
• Включение габаритов, освещение панели управления и номерного знака;
• Переключение ближнего и дальнего света;
• Включение противотуманок (ПТФ);
• Включение заднего противотуманного фонаря;
• Кнопка клаксона;
• Переключение указателей поворотов.

В функции правого элемента входит управление стеклоочистителями (дворниками) и омывателем лобового стекла, а также отображение информации на бортовом компьютере.

За счёт того, что функции и их количество у деталей отличаются, поломка правого переключателя происходит значительно реже левого, соответственно, его ремонт выполняется не так часто.

Важным параметром при замене запчасти является её каталожный артикул — код, с учётом которого покупается деталь для последующей замены. Цена на новый элемент обычно высока, поэтому автовладельцы предпочитают не заменять переключатель, а отремонтировать его. Наиболее частой причиной поломки является перегорание электрических элементов.

Видео: Как Снять Подрулевой Переключатель Renault Логан

и, соответственно, начальные навыки в этой области.

Ремонт неисправного выключателя левой рулевой колонки происходит в несколько этапов:

• сначала вам нужно выключить автомобиль, поскольку все работает от бортовой сети, и вам приходится иметь дело с бортовой электроникой, это предостережение поможет избежать форс-мажорных обстоятельств;
• дополнительно демонтировать крышку рулевой колонки с помощью отвертки, эта процедура выполняется для облегчения доступа к ремонтной детали и ее последующей замены;
• затем, используя отвертку, нужно открутить и вынуть саму заготовку из ее обычного места с помощью проводки. Также есть зажим на самом элементе, удерживая его, вы можете вытащить элемент из его обычного места.

Чтобы определить неисправность в логане, желательно использовать тестер и проверить проводку. Также для проверки механических повреждений необходимо разобрать пластиковые детали корпуса, для этого вам понадобятся:

С помощью отвертки Torx T10 ослабьте два крепежных винта корпуса

Затем осторожно отсоедините пластиковые защелки, расположенные по бокам корпуса. Механизм переключения прикреплен к корпусу пружинным штифтом с помощью двух канавок. Чтобы снять ручку переключения передач, отсоедините монтажные данные и отсоедините механизм

При отсоединении клеммной колодки необходимо освободить провода, идущие к выключателю. Общее количество этих замков составляет 5. Левый переключатель дополнительно оснащен сигнальной кнопкой. Чтобы удалить его, нажмите одну из двух канавок и осторожно потяните кнопку влево. Затем снимите ползунок освещения с помощью зажима или вручную (будьте осторожны, так как этот элемент довольно хрупкий). Что касается самой левой части, это так называемый штифт с проводами, который также необходимо удалить после всех манипуляций

Чтобы снять ручку переключения передач, отсоедините монтажные данные и отсоедините механизм. При отсоединении клеммной колодки необходимо освободить провода, идущие к выключателю. Общее количество этих замков составляет 5. Левый переключатель дополнительно оснащен сигнальной кнопкой

Чтобы удалить его, нажмите одну из двух канавок и осторожно потяните кнопку влево. Затем снимите ползунок освещения с помощью зажима или вручную (будьте осторожны, так как этот элемент довольно хрупкий)

Что касается самой левой части, это так называемый штифт с проводами, который также необходимо удалить после всех манипуляций.

С помощью тестера необходимо обнаружить обрыв цепи или другую неисправность, а с помощью паяльника устранить ее, тем самым приведя заготовку в рабочее состояние, не заменяя ее.

Подвести итог

В результате процесс ремонта и замены не займет много времени, если имеется достаточная квалификация для выполнения ремонтных работ. Самое простое. заменить неисправную часть логана рабочим элементом. Однако процесс самовосстановительных работ сэкономит владельцу финансовые ресурсы.

Источник

Ремонт подрулевого переключателя омывателя лобового стекла

• Файлы
• Двигатель
• Модель автомобиля: Duster

Ремонт подрулевого переключателя Рено Дастер

Правый подрулевой переключатель Renault Duster, отвечающий за омыватели лобового стекла, перестал реагировать на нажатия, а при включении заднего стеклоочистителя включались передние стеклоочистители.

Электрическая схема узлов указывает на неисправность самого подрулевого переключателя, который и требуется снять и отремонтировать.

Данная неисправность случилась при пробеге всего 17 000 км.

Выкручиваем пару винтов для снятия кожуха рулевой колонки, расположенных сразу под рулем, вытягиваем нижнюю часть кожуха:

Снимаем антенну иммобилайзера (снять разъем и 2 защелки)

Вытаскиваем разъем подрулевого переключателя, открутив пару винтов и вытаскивая его наружу:

Правый подрулевой переключатель Рено Дастер скреплен несколькими видимыми снаружи защелками и одной скрытой:

Разобрав переключатель наблюдаем картину:

Согласно электрической схеме силовая цепь насоса коммутируется непосредственно контактами подрулевого переключателя, на которых нет даже контактных контактов, тем самым поверхности пластин соприкасаются непосредственно друг с другом, что вызывает повышенное выгорание этих поверхностей.

Контакты были зачищаем самой мелкой наждачкой и покрываем слоем силиконовой смазки:

После сборки в обратном порядке — все работает. Напомним, что данная неисправность на Renault Duster появилась через год после покупки или 17 000 километров пробега.

Отчет предоставлен пользователем Sammers

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Ручной режим как объективная необходимость

Если абстрагироваться от вопросов разгонной динамики и повышения производительности, то существует и более практичное применение конструкции подрулевых переключателей. Экперт в вопросах создания грузовых автомобилей Стивен Элмер прокомментировал это так: «При буксировке тяжёлого прицепа, особенно на затяжных спусках или подъёмах, может возникнуть необходимость выполнения переключений, при этом для сохранения контроля за поведением автомобиля желательно не отрывать руки от руля».

При управлении внедорожниками или кроссоверами, оснащенными подрулевыми переключателями, например, Jeep Grand Cherokee или Subaru Outback, водители могут использовать переключатели быстрой смены передач при приближении к холму, чтобы поддерживать постоянное ускорение. Верно и обратное: они могут вручную затормозить автомобиль при затяжном спуске или приближении к затору. Автоматика не может видеть холмы и анализировать предстоящую ситуацию, поэтому изменение передач в ожидании подъёма или спуска позволит более эффективно использовать ресурсы автомобиля.

Хеушле поясняет, что торможение двигателем, которое возможно только в ручном режиме, не повредит дорогостоящую трансмиссию. «Мы готовы, в соответствии с потребностями клиентов, оснащать автомобили такими переключателями», сказал он. «При этом автоматика не позволит вам перейти на пониженную передачу, когда обороты двигателя близки к максимальнам». Он добавил, что SRT и ZF проводят много испытаний, чтобы гарантировать, что трансмиссии могут справиться с жесткими условиями повседневной эксплуатации.

«Тесты на выносливость осуществляются именно в ручном режиме, что позволяет нам гарантировать высокий ресурс узлов и агрегатов». Конструктор рассказал, как проходят эти испытания и каким нагрузкам подвергаются наиболее ответственные элементы. «Мы выполняем 50 проходов по полосе с самыми жесткими шинами, а затем 50 с радиальными, обладающими пониженным сопротивлением качению, обе команды двигаются настолько агрессивно, насколько это возможно».

Стоит отметить, что до недавнего времени лепестковые переключатели были прерогативой автоматических трансмиссий, однако в этом году широкой общественности конструкторы Master Shift представили разработку в области механических КПП. В автомобиле при этом сохранена педаль сцепления, а вот управление выбором ступени осуществляется подрулевыми электрифицированными переключателями.

Ещё один пример целесообразности автоматизации процесса переключения передач – движение по заснеженной дороге. Большая часть автоматики позволит машине стартовать на второй передаче, а не на первой, что ограничит количество крутящего момента, передаваемого на ведущие колеса, а также поможет предотвратить проскальзывание колес или потерю сцепления на снегу.

Большинство автомобилей может быть оснащено режимом движения по неоднородному покрытию, который автоматически делает то же самое, но подрулевые переключатели позволят водителю самому контролировать процесс. По словам Хейшле, переключатели — это «когда ты хочешь контролировать ситуацию. Вождение автомобиля – трудоёмкий процесс, автоматизация которого позволяет достичь наилучших результатов, однако, современный уровень технологий пока не позволяет полностью предусмотреть все возможные ситуации». И эти ситуации, как правило, связаны с предпочтениями водителя.

Так что, если вы не удовлетворены работой АКПП, сделайте всё самостоятельно, не бойтесь взять на себя управление.

Ремонт (разборка) подрулевого переключателя Renault Logan/Sandero (Рено Логан/Сандеро).

Хочу рассказать как отремонтировать подрулевой переключатель Рено. Проблема данных переключателей переламывающиеся провода. А стоимость совсем не мала, около 7тыс.руб.

Очень похожи по толщине и жесткости провода от старого, недорогого блока питания компьютера (возможно для лучшей долговечности стоило применить более мягкие проводки)

Отрезаем нужную длину и впаиваем взамен старых проводов, повторяя заводскую конструкцию.

А теперь пару слов про разборку подрулевого переключателя Renault Logan/Sandero.

Начинаем разборку с откручивания двух болтов и освобождения самого рычажка.

Затем нужно снять кнопку, поддев ее например тоненькой плоской отверткой.

Затем нужно снять часть подрулевого переключателя отвечающего за включение габаритов и фар.

Все, конструкция готова к ремонту.

Если что то в этом вопросе осталось не раскрыто, есть еще одна хорошая ссылка.

Комментарии 27

Из опыта. Родные переключатели на стареньких Логанах(в моем случае мсв 2007 года) устроенны по другому. На перво же шагу все обламывается, так как крышка не съемная, а цельное с корпусом, и единственный способ добраться туда — снять крышку с разъемом проводки. Второй момент — кнопка клаксона защелкивается не на корпус рычага, а на шток центральный. Третий момент — контакты смонтированы не на штоке, он просто кусок пластмассы. И на кнопке нету тоже контактов, до самого механизма сигнала не добирался, так как я надеялся просто поменять штоки(родной переключатель постоянно приводил к зависанию дальнего света, после был куплен ОРИГИНАЛЬНЫЙ переключатель, который почти сразу перестал автоматически отбрасывать левый поворот, а вот недавно умер клаксон, из-за чего и полез в него), а они оказались не взаимозаменяемые.

PS: Спасибо за статью и фото, только благодаря ей и решился полезть делать. К сожалению пришлось сильно колхозить, так как у моего переключателя провода клаксона выходят прямо из тела штока, пришлось паяльником плавить то место в попытках добраться до контактов и припаяться к ним напрямую. Посмотрим сколько походят.

PS2: А у кого-то есть какието догадки, почему в родном зависал дальний свет? Разбирал его кучу раз, все проверял и чистил, но через день другой, а то и сразу переключатель опять вис в режиме дальнего света(точнее сам переключатель все отрабатывал, щелкал как надо, но постоянно горел дальний свет).

Я видел случай когда все оплавлялось внутри из за ламп большей мощности вместо стандартных. Может у Вас что то подобное?

Контакты чистые и нормально выглядят. Стоят линзы и би-ксенон качественный, все подключено в целом аккуратно. Тем более простояло так лет 5.

Здравствуйте. У меня что-то сломалось после того как был включен или выключен дальний свет фар на Рено Логан фаза 1.Переключатель с ближнего на дальний завис в одном положении, не хочет выключить фары и не хочет включить дальний, включены только габариты в этом положении, дальний свет в этом положении не горит и в темноте это означает ничего не видно спереди. Выключить фары не представляется возможным, отсоединил минусовую клемму. Только так фары (габариты удалось выключить). Что делать дальше не знаю, ехать к электрикам или самому посмотреть?

Здравствуйте. Если сами сможете снять и разобрать переключатель то можно и самому попробовать, если не уверены в своих силах или нет свободного времени едьте в мастерскую.

В закладки))Паяльник 30 ват жарче обычного?Ато тоже поверх припаял-быстро накрылись!

Паяльник 30Вт мощнее 15Вт и слабее паяльника 60Вт. Что для тебя «обычный» я не знаю)

Я прост не электрик, но тот паяльник что у меня есть не расплавил олово переключателя)

Функции подрулевых переключателей Рено Логан

В функции левого переключателя входит:

• Выключение и регулировка внешних источников света;
• Включение габаритов, освещение панели управления и номерного знака;
• Переключение ближнего и дальнего света;
• Включение противотуманок (ПТФ);
• Включение заднего противотуманного фонаря;
• Кнопка клаксона;
• Переключение указателей поворотов.

В функции правого элемента входит управление стеклоочистителями (дворниками) и омывателем лобового стекла, а также отображение информации на бортовом компьютере.

За счёт того, что функции и их количество у деталей отличаются, поломка правого переключателя происходит значительно реже левого, соответственно, его ремонт выполняется не так часто.

Важным параметром при замене запчасти является её каталожный артикул — код, с учётом которого покупается деталь для последующей замены. Цена на новый элемент обычно высока, поэтому автовладельцы предпочитают не заменять переключатель, а отремонтировать его. Наиболее частой причиной поломки является перегорание электрических элементов.
