Конструктивные особенности, признаки подвесного подшипника
Подобный элемент карданного вала состоит из корпуса, сделанного из металла, а также отверстия, в которое вставляется втулка. Между корпусом и втулкой присутствует зазор. Его заполняют определённым смазочным материалом. Таким образом, достигается лёгкое перемещение составных частей подшипника относительно друг друга. Такая мера в значительной степени уменьшает трение элементов, величину теплопроводности. В итоге появляется защита, предохраняющая элементы от негативных воздействий окружающей среды. Таким образом, повышается надёжность и долговечность работы подшипника.
Конструктивные преимущества обеспечиваются за счёт присутствия следующих эксплуатационных особенностей:
- устойчивости к вибрациям;
- бесшумной работе;
- возможности выполнения основных функций при разных радиальных и угловых нагрузках;
- эффективная защита, понижающая воздействие на подшипник разных негативных сред;
- простота в разборке и техническом обслуживании.
Важно! Всё это обеспечивает бесперебойную работу элемента карданного вала на долгие годы
Балансировка карданного вала
После разборки и замены любого элемента карданный вал обязательно нужно отбалансировать. Это делается на специальном стенде, поэтому для балансировки проще обратиться в ближайший автосервис. Сама балансировка заключается в измерении и устранении дисбаланса на трёх опорах вала. Его допустимая величина при частоте вращения вала 5500 об/мин не должна быть больше 1,62 Н*мм. Устраняется дисбаланс путём приваривания небольших грузов (металлических пластин) на поверхность переднего кардана.
Если после ремонта карданного вала появилась вибрация, можно попытаться отбалансировать его своими руками. Естественно, ни о какой точности здесь и речи быть не может, а сама балансировка будет носить лишь временный характер. Делается это следующим образом.
Загоните автомобиль на смотровую яму или эстакаду. Осмотрите карданный вал. Условно разделите передний кардан на четыре сектора (если представить его в разрезе). Найдите небольшой грузик весом 30–50 г и прикрепите его на передней части вала при помощи скотча или изоленты
Прокатитесь по ровному участку дороги, обращая внимание на вибрацию. Если вибрация не исчезла или увеличилась, переместите грузик в другой сектор и повторите процесс проверки
Когда груз окажется на своём месте, вибрация должна прекратиться, если, конечно, она обусловлена дисбалансом вала.
Что такое подвесной подшипник
К какому бы типу этот элемент карданного вала ни относился, его главный враг – силы трения. Ведь что такое подвесной подшипник? Он, собственно, и предназначен для борьбы с силами трения. Устроен достаточно просто: это стальной либо чугунный каркас с отверстием цилиндрической формы, в которое (если это подшипник скольжения) туго забита втулка с графитовым покрытием – этот материал наиболее успешно противостоит воздействиям сил трения, даже вообще без смазки. Тем не менее, полость между карданной втулкой и валом заполнено густой смазкой, позволяющей последнему свободно вращаться.
Если в качестве опорного используется подшипник качения, то это либо стандартный роликовый или шарикоподшипник. Они, разумеется, тоже требуют постоянной смазки.
Важно! Назначение смазки состоит не только и даже не столько в том, чтобы уменьшить силы трения (в подшипниках качения они и так стремятся к нуля), сколько в защите механизма от коррозии, которая, едва образовавшись, способна в считанные дни вывести из строя любую деталь, будь она изготовлена даже из высоколегированной нержавеющей стали. Лучшее средство борьбы с коррозией механизмов – это их эксплуатация
Не случайно автомобиль, стоящий в гараже, сгнивает быстрее, чем активно эксплуатирующийся.
Как снять карданный вал и подвесной подшипник ВАЗ 2107

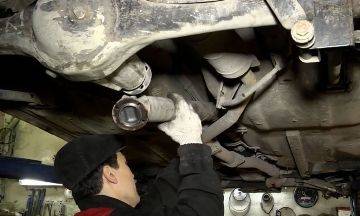

- Чтобы снять кардан вместе с ПП, сначала откручиваем фланец карданного шарнира, отсоединяем деталь от редуктора заднего моста. Чтобы кардан не проворачивался, застопорите его монтировкой или отвёрткой.
Важно знать:
Перед тем как открутить болты, сделайте метки у фланца редуктора и на валу, чтобы после замены при обратной установке сохранить ориентацию кардана, а так же избежать возникновения радиального биения, нарушения балансировки.

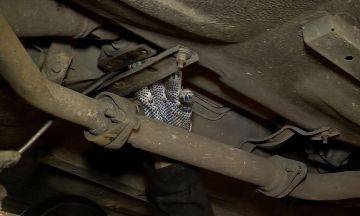

- Теперь откручиваем крепление подвесного подшипника у ВАЗ 2107, а именно две гайки 17 мм поперечного кронштейна ПП.
- Снимаем карданную передачу, так как показано на фото, используя монтировку. Далее так же необходимо поставить метки в точках.
- Извлекаем крестовину. Сначала круглогубцами снимаем стопорные кольца из вилок карданного шарнира.
- Потом аккуратно молотком выбиваем игольчатые роликоподшипники через головку, обычно они выходят без затруднений.
Важно знать:
Постарайтесь не повредить крестовину с игольчатыми роликоподшипниками. Если демонтаж затруднителен, смочите соединения смазкой WD-40.
- Откручиваем гайку вилки шарнира, предварительно зажав кардан в тиски, как показано ниже.
- Далее снимаем вилку шарнира карданной передачи, которая препятствует демонтажу опоры. Ниже представлены два способа снятия: 1) ударный, используя зубило с молотком; 2) безударный, с помощью съёмника.

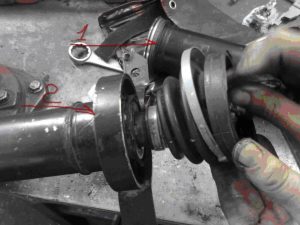

- Переходим к демонтажу ПП. Сначала требуется освободить подшипник от корпуса с резиновой вставкой внутри — которую вырезаем острым ножом.

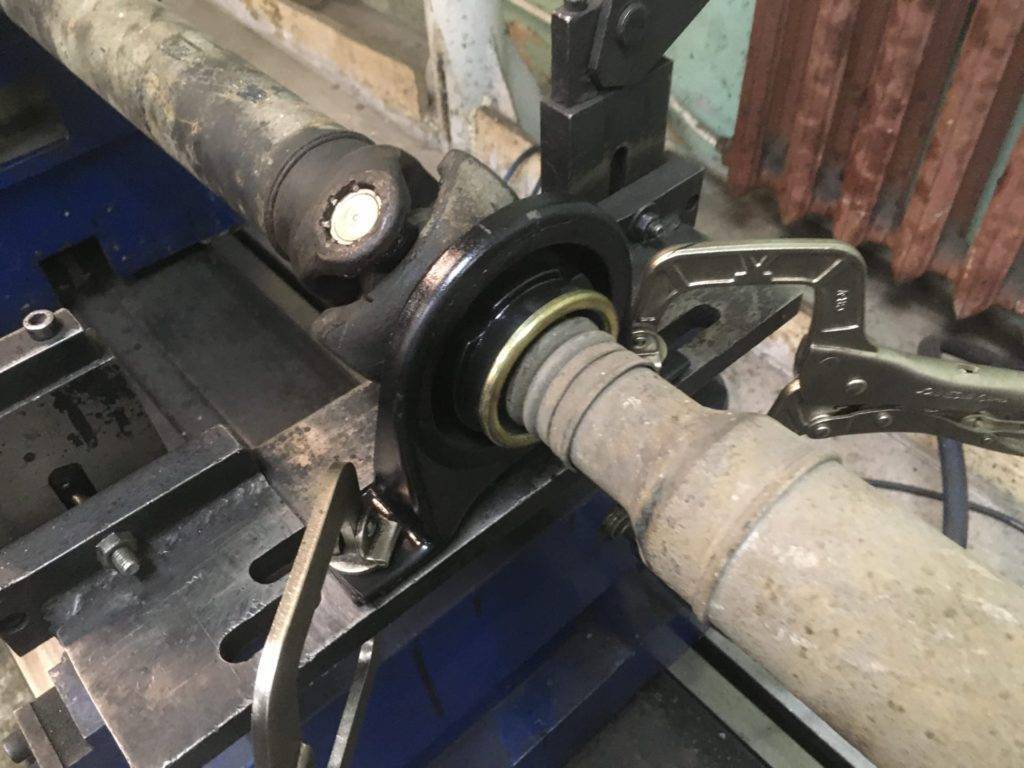

- После того как убрали корпус, останется спрессовать ПП. Применяем съемник или зубило с молотком. По завершению операции переходим к замене подшипника.
Как заменить подвесной подшипник на ВАЗ 2107 своими руками

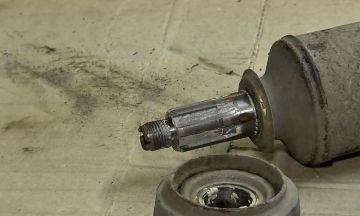

- Для правильной замены подвесного подшипника сначала наносим на шлицы кардана смазку «ШРУС», а затем устанавливаем на вал нижнюю шайбу.
- Теперь надеваем подвесной подшипник, ориентируя стопорным элементом вверх (стараться без перекосов).
- Подберите накидную головку, внутренний диаметр которой больше диаметра шлицев. Наставьте оправку на торец внутренней обоймы подшипника, далее надо запрессовать опору в упор до шайбы.
- Теперь вставляем вилку на посадочную поверхность и напрессовываем, описанным выше способом.
Важно знать:
Собираем элементы кардана только по меткам, которые проставили при разборке

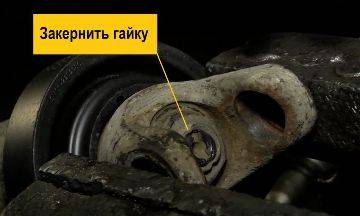

- Затем затягиваем вилку контргайкой и загибаем зубилом края в специальный паз.
Сборка и установка вала кардана ВАЗ 2101-2107 своими руками
Следующая операция после установки ПП на вал — это сборка кардана. Начинается процесс сборки с монтажа крестовины.
- Сначала смазываем игольчатые элементы качения (даже если купили новые), используем “ШРУС”.
- Вставляем крестовину игольчатые роликоподшипники, затем в отверстия установленной вилки. Порядок выполнения операций наглядно показан на фото.
- Залепляем крестовину стопорными кольцами с четырех сторон. Затем устанавливаем кардан, соблюдая поставленные ранее отметки. Процесс замены завершен.
Возможные неисправности и их признаки
Ремонт карданной передачи в целом и крестовины кардана в частности необходимо производить при наличии следующих признаков:
- вибрация карданного вала;
- стуки при трогании;
- скрип при разгоне;
- ощущение биения в ходовой части.
Основные неисправности карданной передачи, требующие ее ремонта и сопровождающиеся вышеприведенными симптомами, заключаются в заклинивании или разрушении крестовины кардана, а также в ее значительной выработке.
Последнее приводит к появлению люфта. Неисправный карданный шарнир требует замены, после которой может возникнуть необходимость в том, чтобы отцентровать отремонтированный карданный вал.
Устройство и обслуживание подвесного подшипника кардана

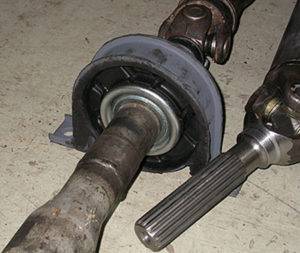

Конструктивно подшипник кардана включает в себя:
- металлическую обойму;
- резиновую подушку;
- шариковый подшипник.
В указанный подшипник вставляется вал. Сам подшипник закрывается специальными шайбами для защиты от воды и грязи. Также изнутри подшипник заполняют особой смазкой для увеличения срока службы элемента.
В целом, подшипник кардана:
- хорошо защищен от воздействия окружающей среды;
- отличается устойчивостью к вибрациям;
- не отличается сложностью обслуживания и замены;
- позволяет карданной передаче работать тихо и эффективно
Ресурс подвесного подшипника карданного вала достаточно большой, однако в случае высоких нагрузок деталь ломается
Также важно периодически выполнять обслуживание подвесного подшипника для увеличения срока службы
Основная задача – правильно подобрать смазку для снижения трения, а также понижения уровня шума при работе карданной передачи

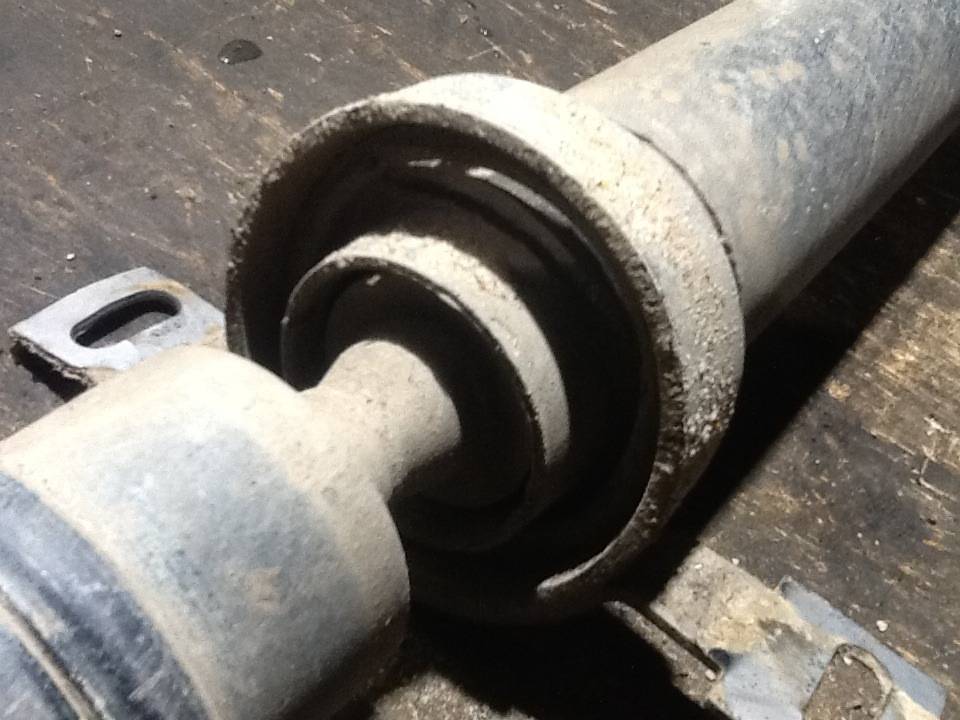

Еще важно учитывать, что резиновая подушка со временем может прийти в негодность, что потребует замены резиновой подушки подвесного подшипника карданного вала
Для ремонта и/или замены подвесного подшипника кардан с машины нужно снимать, после чего навесной подшипник карданного вала проходит процесс дефектовки и меняется при такой необходимости.
Явные признаки неисправности подвесного подшипника
Подвесной подшипник – это один из основных элементов крепления карданного вала, с помощью которого тот фиксируется на раме либо днище автомобиля. Само название этого элемента не вполне корректно, ведь он не подвешивается, а, наоборот, крепится, причем, максимально жестко.
Поломки и признаки неисправности подвесного подшипника
Этот опорный узел карданного вала не вечен – со временем износ берет свое. Признаки неисправности подвесного подшипника таковы:
первый и основной из них – это стук в области карданного вала, появляющийся в момент трогания автомобиля. Спустя какое-то время он может и исчезнуть, но это не должно уменьшать тревогу, которую этот симптом должен вызывать. Едва этот стук появился, следует как можно скорее показать автомобиль мастеру автосервиса;
- гул и свист, доносящийся из-под днища автомобиля во время движения. Эти звуки могут усиливаться при увеличении скорости движения, либо меняется их тон – он становится выше. Чтобы убедиться, действительно ли это шумит подшипник, слегка разгоните автомобиль и переведите рычаг коробки передач в нейтральное положение. Если звук не исчезнет, то можно с большой долей вероятности сказать, что его причиной являются поломки подвесного узла. Гудеть и свистеть может не обязательно подшипник, но и редуктор заднего моста. Проверить исправность последнего проще, нежели разбирать элемент, поэтому сперва убедитесь в его работоспособности;
- усиление вибрации в процессе движения автомобиля тоже может оказаться признаком поломки опорного узла кардана. Хотя так проявляют себя практическим все неисправности кардана. Как бы то ни было, а симптом это нехороший, и автомобиль нужно срочно показать специалисту.
Все поломки подвесного подшипника так или иначе связаны с образованием в нем люфта, который, едва появившись, начинает разрастаться, словно злокачественная опухоль. Если своевременно это не заметить и не принять соответствующие меры, элемент не только сам станет неремонтопригоден, он еще и ускорит износ других составляющих карданного механизма.
Как проверить подвесной подшипник
Возникшие проблемы с подвесным подшипником нельзя диагностировать самостоятельно. Это тонкий инструмент.
Работу следует доверить профессионалам. Диагностику следует проводить в автомобильном центре. Там помогут чётко определить область неисправности и выяснить причину её возникновения.
Во время диагностики, нужно смотреть на определённые признаки, которые означают нарушение работы подвесного подшипника.
Основные признаки поломки, это:
- вибрирование;
- глухое постукивание в районе вала, при движении автомобиля.
Диагностику проводят таким образом:
- Машина устанавливается на эстакаду. Как альтернатива, машина ставится на смотровую яму или подъёмник.
- Специалист находит под днищем карданный вал. Механик сначала проверяет люфт, это делается с помощью движения детали руками по оси.
- Дальше вращается сам кардан и прослушивается поведение подшипников. Если слышны скрежеты, вибрации, стуки и перекаты, то подвесной подшипник заменяется.
- Дальше осматривается корпус детали. Механики проверяют герметичность креплений подшипников. Недопустимо даже небольшое вытекание смазки.
- Затем специалист осматривает кронштейн подшипника. Его крепление должно быть надёжным.
Последовательность этих действий, помогает определить исправность подвесного подшипника и степень его изношенности.
Эти процедуры должны выполнять только профессионалы. Никакой самодеятельности!
Для чего производится замена подшипника кардана?
Подшипник представляет собой конструкцию из двух втулок разных диаметров, между которыми располагаются металлические шарики, обработанные смазкой. Вторая обойма подшипника имеет крепящее устройство и подвешивается к днищу автомобиля. Именно поэтому, он называется подвесным. Внутренняя полость детали закрывается при помощи специальной вставки. Она предохраняет смазочное вещество от внешних воздействий, таких как пыль, влага и прочие другие инородные частицы. При выходе из строя этой вставки, износ подшипника быстро ускоряется, что необходимо периодически контролировать.
Данный элемент выполняет следующие функции: снижение уровня вибраций карданного вала и обеспечение его поворота без каких — либо нагрузок и отклонений от заданной траектории вращения. В процессе управления автомобилем можно услышать резкий и громкий стук, который хорошо передается по сидениям машины, а затем перерастает в определенную вибрацию или даже биение. Постепенно стук уменьшается, а вибрация остается — это значит, что можно с уверенностью заявлять о неисправности подвесного подшипника.
Распространенные проблемы с карданом
Можно выделить несколько наиболее часто встречающих неисправностей, с которыми люди приезжают к мастерам. Я неоднократно встречал подобные проблемы и устранял их. Чаще всего кардан страдает от следующих проблем:
- полная негодность подвесного подшипника либо необходимость его отцентровки;
- износ крестовины;
- разбитие шлицевых соединений;
- люфт в хвостовике редуктора либо во вторичном вале КПП;
- неисправность ступичных подшипников.
Иногда можно непосредственно по характеру звуков или других симптомов понять, что именно сломалось в карданном вале. Я могу назвать несколько признаков, которые явно сигнализируют о том, что в узле что-то не в порядке. Сюда стоит отнести следующие симптомы:
- щелчки, которые раздаются во время езды на маленькой скорости или при начале движения;
- хруст во время перемещения на небольшой скорости;
- гул, который обычно слышится на разной скорости и усиливается при ускорении;
- вибрация, также усиливающаяся при увеличении скоростного режима;
- глухие удары, которые слышатся при переключении передач;
- очень жесткая вибрация, тряска на большой скорости.
Некоторых клиентов интересует, почему же возникают неисправности кардана. Здесь все очень просто, и порой некоторые причины можно устранить, чтобы оттянуть необходимость ремонта и подольше сохранить вал в нормальном состоянии. Чаще всего проблемы с карданом возникают из-за следующих предпосылок:
- резкое начало движения с места;
- слишком суровые условия эксплуатации, которые, кстати, и не только на кардан повлияют негативно;
- передвижение по песочной поверхности и грязи;
- частая езда по воде, приводящая к вымыванию смазочного материала;
- использование авто при слишком низких температурах;
- езда по бездорожью;
- наезд на препятствие, в роли которого может выступать камень или бордюр;
- превышение моторесурса деталей, то есть срока, в течение которого они могут полноценно использоваться (параметр устанавливается заводом-изготовителем).
Как определить неисправность подвесного подшипника
Неисправность подшипника карданного вала определяется по характерному шуршащему звуку. Исправный подшипник при вращении практически не издает шум, вращается без усилия, плавно и без подклинивания.
Карданная передача: Замена крестовины карданного вала
Крестовина карданного вала является одной из важнейших деталей карданной передачи. От качества изготовления и правильности установки карданной крестовины зависит не только эффективность передачи крутящего момента, но и безопасность на дороге. Именно поэтому, предприятия группы компаний Вилюй делают особый акцент на качество производимых крестовин. Ведь при малейшей неисправности крестовины карданного вала возникает дисбаланс, что может привести к выходу из строя других элементов машины.
При появлении стука при начале движения, переключении передач или резком разгоне, а также при появлении шума и вибрации машины при движении в определённом диапазоне скоростей – проверьте, возможно, требуется замена крестовины карданного вала. Причём быстрее изнашивается крестовина заднего карданного вала, которая крепится к фланцу ведущей шестерни главной передачи. Именно она более нагружена.
Конечно, данные симптомы могут означать не только выход из строя карданной крестовины. Поэтому необходимо провести первоначальную диагностику. Визуальным осмотром оцените повреждения манжет игольчатого подшипника крестовины и зазор. Взявшись одной рукой за карданный вал, а другой за фланец вращайте их в разные стороны. Появление люфта будет говорить о сильном износе детали. Но если износ не большой или повреждёна манжета одного из подшипников, определить это можно только сняв карданный вал.
Если крестовины карданного вала изношены или повреждены, их необходимо заменить во избежание разрушения других деталей машины. Помните, сэкономив на замене крестовины карданного вала, вы рискуете потратиться на замену всего карданного узла.
Замену карданных крестовин лучше доверить профессионалам и обратиться в специализированный сервис. Однако если вы решили самостоятельно устранить данную неисправность, то для замены необходимо приготовить инструмент и, естественно, купить новую крестовину карданного вала
Обратите внимание, что карданные крестовины Вилюй поставляются в комплекте со стопорными кольцами (когда стопорение производится им). Это сделано для удобства клиентов и с целью безопасности, поскольку ставить старые стопорные кольца при замене крестовины кардана не рекомендуется!
Полезные советы
Для увеличения срока службы карданного вала ВАЗ 2107 необходимо выполнять ряд простых рекомендаций.
Не допускайте чрезмерного загрязнения соединительных узлов карданного вала.
Систематически проверяйте затяжку крепящих элементов и наличие смазки в соединительных узлах.
При выявлении неисправностей вала не затягивайте с ремонтом.
Покупая запчасти для кардана, обращайте внимание на производителя и соответствие требованиям ГОСТ или ISO.
После ремонта карданного вала обязательно отбалансируйте его на станции технического обслуживания.
Диагностировать неисправность, отремонтировать и заменить подвесной подшипник и эластичную муфту карданного вала ВАЗ 2107 своими руками довольно просто. Для этого необходимы минимальные навыки слесарных работ, стандартный набор инструментов и тщательное следование рекомендациям профессионалов.
Специфика замены подвесного подшипника
Во многих сервисных центрах при устранении данной поломки ремонт сводится к банальной установке новой опоры. При этом даже простейшая диагностика производится далеко не всегда. В итоге снова происходит поломка, в отдельных случаях может произойти даже обрыв креплений промежуточной опоры, и владелец авто опять обращается за помощью.
Если такое происходит, то проблема скорее всего кроется не в качестве самой детали, а в узле, на который она установлена. Как правило, первопричиной является комплект под опору. Практика показывает, что люфт или подклинивание в ШРУСе, шлицах или крестовине, расположенных вблизи подшипника, также негативно сказывается на его работе. Как результат — вы потеряете и деньги, и время.
Мы осуществляем ремонт и замену подвесного подшипника карданного вала в чётком соответствии с техническими требованиями по проведению данного вида работ. Обратившись к нам, вы сможете быть уверены в компетентности сотрудников и качестве сервиса.
Во время эксплуатации транспортного средства подвесная опора подвержена сильным нагрузкам, потому агрегат в довольно короткие сроки изнашивается и приходит в непригодность. Своевременный ремонт подшипника карданного вала способствует безопасности в процессе движения автомобиля и продлевает срок службы других узлов и механизмов, сопряженных с ним.
Признаки неисправности
- присутствие вибраций, распространяющихся по всему кузову;
- наличие ударов и стуков по корпусу машины;
- обнаружение усиливающегося гула в процессе езды.
Замена подвесного подшипника карданного вала в нашей компании (город Москва) производится с учетом марки машины, требований производителя и профильных знаний о функционировании устройства.
Сервисный центр устраняет дефекты в Москве по доступной стоимости, стоимость отладки и регулировки зависит от марки транспортного средства.
Исправление проблемы на отечественных автомобилях, например, на ГАЗе (например галзель) и ВАЗе, производится легче и занимает не много времени, особенно сравнивая с иностранным автопромом. Качественная починка зависит от необходимого оборудования и умений мастера.
Сегодня не достаточно просто установить новую опору, без проведения диагностики. Такие действия могут повторно привести к поломке или обрыву крепления. Если ситуация повторяется, то вероятнее всего проблема связана не с деталью, а узлом.
В большинстве случаев причина неисправности скрыта в комплекте под опору. Негативные последствия могут быть вызваны люфтом или подклиниванием в ШРУСе, крестовине или шлицах
Потому важно проводить отладку транспортного средства с учетом технических требований
Неисправный подвесной подшипник — это неисправный кардан
Важно! Говоря о ремонте подвесного подшипника, чаще всего под этим понимают всю конструкцию данного элемента в целом, состоящую из кожуха, крепежных элементов и, собственно, элемента. Последний далеко не на всех автомобилях поддается ремонту
Так, если в качестве подвесного используется шарикоподшипник, представляющий собой неразборную конструкцию, его при сильном износе следует просто заменить на новый. А вот проблемы, возникающие с крепежными деталями и кожухом, в большинстве случаев вполне решаемы.
Вполне вероятно, что ремонт будет заключаться лишь в дополнительной смазке трущихся деталей и усилении либо замене деталей, с помощью которых подвесной подшипник крепится к днищу автомобиля. Но, к сожалению, далеко не всегда удается решить эту проблему «малой кровью».
Чтобы серьезных проблем с подвесным узлом избежать, следите, чтобы в него не попадала влага (то есть регулярно осматривайте его на предмет внешних повреждений), и регулярно производите замену смазки. И, конечно же, при езде по бездорожью старайтесь не цепляться днищем автомобиля за грунт – это может повредить и подвесной подшипник, и другие элементы карданной передачи.
Важно! Может ли подвесной подшипник вообще не ломаться на протяжении всего срока службы автомобиля? Может, такие случаи нередки. Но сказать однозначно, что у таких-то автомобилей этот элемент надежен, а у таких-то является слабым звеном, нельзя
Срок жизни этого элемента, впрочем, как и всего автомобиля в целом, зависит от того, насколько регулярно хозяин выполняет обслуживание своей машины.
Эластичная муфта карданного вала
Карданный вал состоит из двух частей (передней и задней), соединённых между собой шарнирной муфтой (крестовиной). Такая конструкция позволяет в процессе движения избежать нагрузок на вал, когда кузов и ходовая часть автомобиля начинают «играть».
Конец заднего вала соединён с редуктором моста, а конец переднего — с валом коробки переключения передач. Соединение с КПП осуществляется через эластичную муфту, которая представляет собой своего рода буфер для нивелирования ударных и динамических нагрузок, приходящихся на карданный вал и вал КПП.
Эластичная муфта выполняет функцию буфера, сглаживая динамические нагрузки
Расположение эластичной муфты
Эластичная муфта расположена в передней нижней части автомобиля с тыльной стороны КПП. Её можно увидеть, если снять защиту двигателя и забраться под машину. Муфта легко узнаваема благодаря своей шестигранной форме.
Муфта расположена с тыльной стороны КПП в нижней передней части автомобиля
Конструкция муфты
Основу муфты составляет подушка, выполненная из особо прочной резины. По её окружности расположены шесть вплавленных в резину стальных втулок, через которые проходят болты соединения фланцев кардана и вторичного вала КПП. В комплект муфты входит также специальный стягивающий хомут, который надевается на неё при установке или демонтаже.
Эластичная муфта состоит из резиновой основы и шести стальных втулок, расположенных по окружности
Диагностика неисправностей эластичной муфты
Муфта может выйти из строя в результате:
- износа металлических втулок;
- износа корпуса;
- разрыва корпуса.
В каждом из этих случаев неисправность проявится в виде вибрации кузова и посторонних звуков, доносящихся со стороны КПП.
Проверить состояние муфты можно только путём её осмотра и оценки размера люфта между фланцами валов КПП и кардана. Делается это следующим образом.
- Автомобиль загоняется на эстакаду или смотровую яму;
- Снимается защита двигателя;
- Осматривается корпус муфты и оценивается состояние болтового соединения.
- Путём расшатывания кардана определяется наличие или отсутствие люфта.
Если на корпусе муфты обнаружены следы износа или механические повреждения (корпус частично или полностью разорван), деталь нужно заменить. Небольшой люфт (при условии целостности корпуса) устраняется затягиванием гаек соединительных болтов. Если же люфт большой, эластичную муфту придётся менять на новую.
Диагностика подвесного подшипника
Если есть подозрение, что дело заключается в подвесном подшипнике, то следует загнать автомобиль на подъемник. Это позволит обеспечить необходимый обзор механику. Специалист определит характер поломки подшипника, после чего можно будет сделать вывод о дальнейшем ремонте.
Для начала специалист визуально оценивает состояние промежуточной опоры кардана. Если дно автомобиля в районе крепления забрызгано смазочным материалом, то это точно говорит о проблеме. Брызги сообщают о перегревании смазки либо ее выдавливании из корпуса. Оба варианта не слишком хороши. Также автомеханик должен взяться за обе половины кардана, чтобы проверить целостность резиновой опоры. Кардан следует натягивать на себя и отталкивать. Необходимо прокрутить карданный вал по часовой стрелке и против. Если слышатся посторонние звуки, чувствуется заклинивание, то подвесной подшипник точно неисправен.
В большинстве случае подвесной подшипник ремонтировать нет смысла. Необходимо заменить деталь в сборе, чтобы минимизировать риск дальнейших проблем. Автомеханики могут заменить либо сам подшипник, либо сразу всю опору в сборе.
