Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра
Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.
Дополнительные статьи
Регламент регулярных работ на Renault
Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5
База знаний Renault. Копилка советов и фотоотчётов
В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.
Порядок работы
Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.
Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive
Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.
Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.
С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.
Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.
Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.
Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).
Вид со снятой заглушкой
Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).
Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.
Снять ремень генератора и натяжной ролик.
Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.
В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.
Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.
При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.
Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.
Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.
Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.
Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ
Устанавливаем новый ремень ГРМ.
Сначала закрепляем обводной ролик, потом натяжной.
При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить. 13.
Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.16. Соединяем штуцер топливопровода.17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.18. Ставим правое колесо на место.19. Освобождаем от домкрата поддон картера двигателя.Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе! Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive
Замена на автомобиле с бензиновым двигателем
Понадобятся следующие инструменты:
- Набор отверток
- Набор головок
- Шестигранник
- Комплект ГРМ, состоящий из ремня и роликов
Чтобы произвести работу понадобится несколько часов. Когда весь необходимый инструмент готов можно приступать к работе:
- Для того что бы получить доступ ко всем нужным элементам, снимаем правое колесо, пыльники, затем с этой же стороны снимаем опору мотора. Чтобы зафиксировать мотор, между картером мотора и подрамником подкладываем деревянный брусок. Берем ключ на тринадцать и ослабляем крепления генератора, это поможет легко снять ремень со шкива.
- Снимаем всю электропроводку с держателями топливных проводов с опоры. После того как опора освобождена от проводов, нужно выкрутить шесть болтов которые крепят ее к корпусу блока цилиндров, где находится сам привод газораспределительного механизма, после этого отворачиваем еще три болта, и снимаем опору.
- Берем ключ на тринадцать и откручиваем болты, снимаем крышку привода распределительного вала, чтобы получить доступ к ремню.
- Чтобы не прокручивался коленвал, блокируем его и убираем привод кондиционера и ГУРа. Откручиваем все крепёжные элементы шкива головкой на восемнадцать, скидываем ремень, и производим снятие шкива, после этого берм ключ на восемь и у механизма ремня снимаем вторую крышку, открутив четыре болта.
- Чтобы валы не провернулись, и работа фазы ремня не нарушилась ее нужно зафиксировать, для этого выставляем распределительный вал и коленвал в положение, наступления фазы сжатия горючего в первом цилиндре. Можно так же сделать специальные метки, на которые можно будет ориентироваться, устанавливая новый элемент. Чтобы заблокировать коленчатый вал от его проворачивания, нужно взять отвертку и вытащить две заглушки, которые находятся с левой стороны двигателя, где находится фильтр, который извне высасывает воздух. Там имеются специальные отверстия, в которые вставляем болт или шпильку, чтобы не провернулся коленвал.
- Берем ключ на тринадцать и немножко ослабеваем ролик натяжения, его также желательно заменить, и снимаем ремень
- Берм комплект ГРМ Рено Дастер и производим замену, после чего вынимаем болт или шпильку, которая фиксировала коленвал. Меняем заглушки.
- Берем шестигранный ключ и при помощи ролика производим регулировку натяжения ремня
Выбор нового ремня ГРМ
При покупке комплекта деталей необходимо учитывать тип используемого мотора. Вместе с монтажом нового привода ГРМ следует менять ролики, поскольку изношенные подшипники приводят к некорректной установке ремня и ускоренному износу детали.
Для дизельных моторов
На машинах Renault Duster встречается 1,5-литровый дизель K9K мощностью 90 или 109 л. с. Для замены необходим оригинальный комплект с каталожным номером 7701477028 (цена от 2,6 тыс. руб.).
Допускается использование аналогов Contitech CT1035K1 (цена от 3,3 тыс. руб.), существует набор с индексом CT1035WP1, включающий в себя новую помпу системы охлаждения (стоимость от 6,1 тыс. руб.). Идентичные наборы производит Gates (K025578X, цена 3,6 тыс. руб.), но насос в этот комплект не входит.
Для бензиновых двигателей
Для замены ГРМ на “Рено Дастере” 1,6 л предусмотрен набор 130С17529R (включает эластичный элемент, 2 ролика и болт), который обойдется покупателю в сумму от 3,8 тыс. руб.
Возможно использование аналога FCR210844 от FranceCar (цена от 2,6 тыс. руб.). Для мотора объемом 2,0 л требуется комплект с артикулом 130C11551R (стоимость от 5,6 тыс. руб.)
или аналог от Gates (номер по каталогу K055550XS, цена от 5,2 тыс. руб.).
Пошаговая инструкция по замене ремня ГРМ
Упрощенный способ замены ремня ГРМ на Лада Ларгус к4м 16 клапанов
Данный способ на много проще но требует большего внимания.
Но если вы в себе уверены то вот описание.
- Мы не стопорим коленвал, не стопорим распределительные валы, не выковыриваем заглушки. Проворачиваем коленвал до того как отверстия в звездочках распредвала встанут приблизительно вертикально и наносим две метки на ремень и звездочки.
Метки на распредвалах.
- На звездочке коленвала шпонка должна смотреть на верх. Это буде примерно ВМТ, но еам тут точность и не нужна.
Шпонка коленвала.
- Так же ставим метку на звездочку и ремень ГРМ.
Метка на звездочке коленвала.
- Далее снимаем старый ремень и сложив между собой старый и новый ремень ГРМ переносим метки.
- Устанавливаем на место новый ремень совмещая метки на распредвалах и коленвале, натягиваем как указано выше.
- Проворачиваем коленвал два оборота для того что бы проверить не встречаются ли поршня с клапанами. Собираем все что разобрали.
Все очень просто, главное внимательность.
Пошаговая инструкция
- Поддомкрачиваем двигатель.
- Демонтируем подушку двигателя, открутив четыре болта. Головка на 16.
Крепление опоры двигателя.
- Снимаем резонатор.
Резонатор.

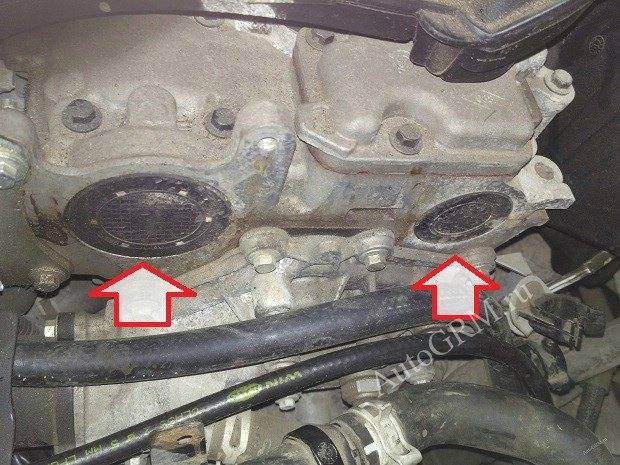

- Протыкаем старые заглушки распредвалов и выковыриваем их используя отвертку как рычаг.
Заглушки распредвалов.
Выставляем верхнею мертвую точку
- Проворачиваем коленвал, за болт шкива привода вспомогательных агрегатов, до того момента как на торцах распредвалов прорези не встанут на одну линию и должны быть смещены ниже центральной ось. Головка на 18.
Болт коленвала.
Пазы в торцах распредвалов.

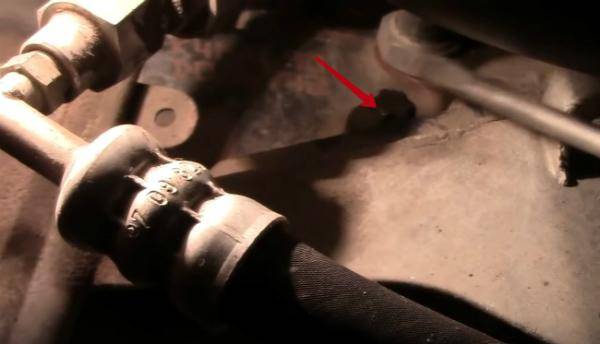

- Выкручиваем заглушку на блоке цилиндров. Головка Е14. Вкручиваем фиксатор коленвала (болт М10 с длинной резьбы 68 мм). Он должен упереться в шеку коленвала.
Заглушка блока цилиндров.
- Стопорим коленвал. Включаем пятую передачу, подкладываем под колеса упоры, вставляем отвертку в тормозной диск ниже суппорта и легким движением руки, с использованием метрового удлинителя, откручиваем болт коленвала.
- Поскольку коленвал немного сместится проворачиваем его по часовой стрелки до упора в фиксатор. Соответственно на распредвалах пазы встанут в одну линию.

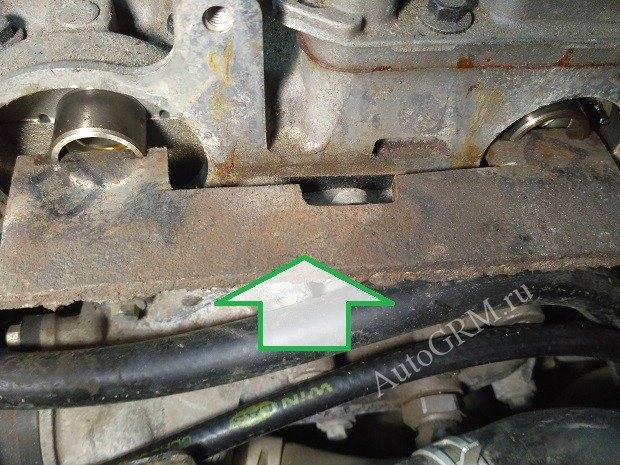

- Вставляем фиксатор распределительных валов.
Зафиксированные распредвалы.
- Снимаем верхнею крышку привода ГРМ. Головка на 13. Три болта и две гайки.
Верхняя крышка ГРМ.
- Снимаем ремень привода вспомогательных агрегатов, он же сервисный ремень, он же ремень генератора, кому как удобно. Ключом на 13 за полт натяжного ролика проворачиваем его по часовой стрелки и снимаем ремень.

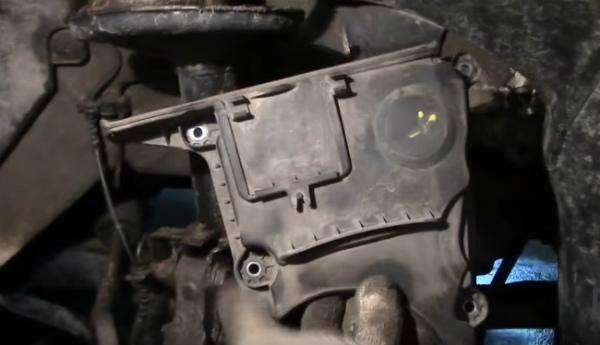

- Снимаем нижнею пластиковую крышку ГРМ. Четыре болта на 8.
Нижняя крышка ГРМ.
- Отворачиваем гайку натяжного ролика и болт опорного ролика. Ключ на 13 и Torx T Снимаем оба ролика и старый ремень ГРМ.
Натяжной и опорный ролики.
Замена помпы
- Откручиваем 7 болтов на 10 и один на 13 и снимаем старую помпу.
Крепление помпы.
- Смазываем прокладку новой помпы и устанавливаем ее на место.
Новая помпа и прокладка.
Начало замены привода ГРМ
Начнём менять зубчатый приводной ремень, предварительно ослабив колёсные болты правого колеса, приподнимаем машину домкратом и снимаем колесо. Затем демонтировав металлическую защиту двигателя, снизу подкладываем под поддон упор либо домкрат. В арке передней стойки снимаем пластиковую защиту от грязи, которая держится на двух клипсах. Одна маленькая клипса находится на кожухе сверху, а другая снизу типа «ёжика» и его просто выдёргиваем с посадочного места.
Далее открыв капот двигателя, уберём в сторону трубки подвода топлива к рампе, трубку отвода паров бензина и жгут проводки и, отвернём шесть болтов подушки двигателя ключом (на 16).
В арке крыла сверху на кузове крепится поперечный кронштейн, отвернём его верхний болт, а нижний на рычаге немного ослабим и, отогнём верхнюю часть тяги в сторону.
Как только сняли опору, мотор опускаем немного вниз для удобства работы. Ключом накидным (на 15) подлезем к натяжному ролику ремня дополнительного оборудования. Методом прокрутки ролика ключом по часовой стрелке ослабляем ремень генератора и снимем со шкива на коленчатом валу.
Если у ремня состояние хорошее менять необязательно, отводим снятый край в сторону, чтобы не мешало нам работать. Если же решите поменять тогда, нужно запомнить или нарисовать на бумаге правильное расположение ремня по роликам и шкивам (см. фото выше).
Сняли ремень генератора, откручиваем болты и гайки верхней металлической крышки ГРМ ключом (на 13). Крышка крепится на трёх болтах и двух гайках. Нижний правый болт вытаскиваем вместе с крышкой.
После того как демонтировали верхнюю крышку, открывается доступ к зубчатому ремню ГРМ и натяжному ролику. А также появляется доступ к двум болтам (на
Примечание! Можно вначале снять шкив с коленчатого вала и отвернуть болты нижней пластиковой крышки, а затем уже верхней металлической.
Установка поршня в верхнюю мёртвую точку
Идеально будет, если установить поршень первого или четвёртого цилиндра на верхнюю мёртвую точку (ВМТ) в такте сжатия газовой смеси. Для этого нужно отвернуть болтик (на
Затем проворачивая коленчатый вал через болт крепления шкива генератора, выводим поршень первого либо четвёртого цилиндра в ВМТ с помощью длинной алюминиевой проволоке, чтобы зеркало цилиндра не поцарапать.
Можно не устанавливать ВМТ, для этого наносим метки на шестерне распредвалов и ремне ГРМ относительно меток на двигателе. А также ставим метки на шестернях распредвалов относительно друг друга.
Демонтаж шкива генератора
После того как нанесли метки на шестернях распредвалов можно открутить болт шкива генератора. Для этого установим переключение скоростей на пятую передачу, помощник нажимает на педаль тормоза до конца и удерживает, а вы срываете болт с места.
Если вы работаете один без помощника, берёте толстую отвёртку и втыкаете в прорезь вентилируемого тормозного диска, чтобы упёрлась в корпус суппорта. А также сняв датчик коленчатого вала можно зафиксировать монташкой от проворачивания, вставив через окно в картере сцепления между зубьями венца маховика.
На маховике тоже ставим для надежности дополнительные метки относительно корпуса кратера.
Предупреждение! Не повредите монташкой зубья, предназначенные для прокрутки датчика (ДПКВ) они немного выступают от основных зубьев маховика.
Этот метод демонтажа шкива относится к типу двигателя со шпонкой на валу. На двигателях Рено Меган шпонки нет и, там сложнее работать, шкив снимается другим способом. После того как сняли шкив привода вспомогательных агрегатов, отвернём два болта (на
Точное нанесение меток
Затем как говорилось выше в статье, наносим точно метки на шестернях распределительных валов и ремне ГРМ относительно блока двигателя. На зубчатом ремне нужно стрелкой, указать направление, в какую сторону крутится, чтобы не ошибиться при переносе меток на новый ремень. А также нанесём метки на шестерне коленвала, ремне ГРМ и на блоке двигателя.
Метки со старого снятого ремня будем переносить на новый ТОЧНО приложив , друг к другу…
Замена ремня ГРМ Рено Логан
Советы по выбору новой детали
Водяной насос может выйти из строя в любой момент, поэтому лучше заранее приобрести данный узел, чтобы он был «про запас» (в будущем дешевле он все равно не будет) и при обнаружении, что помпа пришла в негодность, быстро ее поменять.
При этом к выбору данной детали следует подходить серьезно. Лучше всего приобретать оригинальный водяной насос. Это будет являться гарантией того, что помпа соответствует всем стандартам и проработает длительный срок.
Но оригинальные запчасти стоят дороже, чем аналоги, изготовленные фирмами-производителями запасных частей.
Можно, конечно, и сэкономить, купив аналоговую деталь, но при этом необходимо обратить внимание на некоторые нюансы:
- Приобретать деталь необходимо только у проверенных продавцов;
- Фирма-изготовитель должна быть известной;
- Должны иметься сопровождающая документация и сертификаты качества к узлу.
При этом обязательно необходимо проверить саму помпу на наличие повреждений, отсутствие люфтов, шумов при вращении вала и т.д.
Ресурс узла
Отметим, что Логан комплектуется несколькими типами силовых установок, разных по рабочим характеристикам и параметрам. Но при этом на всех их водяной насос используется один и тот же, поэтому и порядок его замены на разных типах двигателей практически одинаков, за исключением некоторых особенностей, касающихся разборки мотора для доступа.
Вначале разберемся, когда должна выполняться замена данного элемента.
Завод-изготовитель рекомендует выполнять эту операцию каждый раз при замене ремня ГРМ, а ресурс привода составляет 60 тыс. км.
Но опытным путем установлено, что водяной насос способен прослужить и вдвое больше, то есть и 120 тыс. км для помпы не предел.
Отметим, что на ресурс водяного насоса влияет также качество изготовления.
Дешевая деталь, произведенная неизвестно кем, вряд ли сможет отработать длительный срок и быстро выйдет из строя.
Поэтому ориентироваться на рекомендации завода не обязательно. Конечно, если есть лишние деньги, то можно менять насос и при замене приводного ремня, лишним это не будет. Но можно и не делать этого, но при дальнейшей эксплуатации необходимо будет периодически проверять состояние помпы, чтобы вовремя заметить выход ее из строя и произвести замену.
Ход работ по замене ремня ГРМ 16 клапанного K4M
Загоните автомобиль в гараж со смотровой ямой, снимите правое переднее колесо, брызговик подкрылка. Опустите автомобиль на опоры. Откроется доступ к шкиву коленвала (1), ремню генератора (2), натяжному ролику (3).
Начало замены
Ключом на 13 или 15 мм (зависит от модели авто) оттяните натяжной ролик, снимите привод генератора.
Затем находим заглушку отверстия для стопорения КВ, головкой на 14 откручиваем ее.
Снизу подпираем домкратом картер, откручиваем 6 болтов крепления правой опоры К4М головкой на 16.
Снимаем воздушный ресивер (с другой стороны двигателя). Откроется доступ к заглушкам распределительных валов. Протыкаем по центру отверткой, отковыриваем.
Теперь внимание! Проворачиваем КВ до тех пор пока прорези концов РВ не станут горизонтально. Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ
Далее (помните, как сняли заглушку стопора коленвала?) надо вместо нее вставить специальный стопорный болт и зафиксировать КВ.
После того, как вставили стопорный болт, закрутили от руки до упора, чуть поверните коленвал и он зафиксируется. После этого специальным приспособлением фиксируем РВ.
Откручиваем крепление тяги (1) и (2), отбрасываем тягу. Дальше откручиваем шкив КВ (3) и снимаем его.
Снятие ремня ГРМ
Снимаем пластиковую крышку, а затем металлическую часть. Пластиковая держится на 4 болтах. Металлическая крышка имеет 3 болта и 2 гайки на 13 мм. Откручивать неудобно приходится приподнимать или опускать двигатель.
После снятия крышек, откроется доступ к натяжному ролику. Проставьте маркером метки положения стрелки. Снимите ремень, снимите натяжной и направляющий ролик (снимается со втулкой).
Регламент замены ГРМ Рено Логан
Работы в рамках сервисного обслуживания машины чётко регламентированы. В частности, автопроизводителем строго установлено, через сколько на Рено Логан замена ГРМ обязана проводится. Для ДВС с ременным приводом периодически осматривать его состояние нужно при каждом посещении сервиса (то есть через 15000 км), а менять — каждые 60000 километров. На практике срок его службы составляет 90–100 тыс. км, но всё же рекомендуется соблюдать официальный регламент замены ремня ГРМ Рено Логан — так автовладелец избежит множества проблем.
Нашими мастерами обязательно учитывается пробег авто и реальное состояние ременного привода. Это позволяет владельцам быть уверенными в том, что автомобиль не встанет на дороге из-за его обрыва.
Делаем сами
- Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
- Сейчас нужно позвать помощника. Он должен поставить авто на ручник и выжать тормоз на высокой скорости. Это нужно для фиксации коленвала. Проворачиваться после этого он не будет.
- Выворачиваем болт, которым крепится шкив. Возможно, что сделать это будет непросто, так как он спрессовался.
- Теперь снимаем пистон, а жгуты убираем в сторону.
- Берем отвертку с плоским наконечником и вставляем ее между зубцами маховика. Сделать это можно через окно картера.
6. Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вместе с шайбой.
7. Теперь демонтируем верхний кожух, выкрутив для этого несколько болтов. 8. Вали выставляем в положение мертвой точки. 9. Выкручиваем болт шкива коленвала. Для этого сначала нужно между торцом и болтом что-нибудь вставить. Для этой цели вполне могут подойти несколько шайб. Подойдет и небольшая втулка. 10. Из распредвалов следует вывернуть заглушки. Коленвал крутим вправо. Делать это нужно, пока пазы ни встанут горизонтально. 11. Выворачивается резьбовая пробка.
12. В образовавшееся отверстие вставляем металлический штырь.
13. Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенный на коленвале и застопорит его. 14. Теперь берем устройство для блокировки распредвалов и используем его по назначению. Если подобного устройства нет, то застопорить распредвалы можно при помощи обычной монтировки. 15. Ослабляем натяжной ролик. 16. Натяжной ролик при помощи шестигранника проворачиваем влево. 17. Теперь приступаем к стягиванию ремня с роликов.
18
Обратите внимание на состояние натяжного ролика. Он тоже является расходным материалом и время от времени изнашивается
Если признаки износа присутствуют, его лучше заменить, чтобы не заниматься разборкой всего узла только из-за замены ролика. Сальники распредвалов тоже меняются на новые.
19
Во время установки нового расходника следует обращать внимание на направление стрелок на ремне. Они должны указывать направление движения
Ремень будет работать и если установить его в обратном направлении, но в этом случае зубцы очень быстро износятся. 20 Затем производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, но и перетягивать ремень тоже не следует. 21. Стержень, который мы использовали для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов. 22. Теперь коленвал надо несколько раз прокрутить вправо. Делается это, пока пазы ни примут правильное положение. 23. Проверяем фазы и натяжение ременной передачи. Если что-то вас не будет устраивать, всю процедуру придется повторить. Не ленитесь делать это, так как неправильная установка может послужить сползанию ремня или даже его обрыву. 24. Возвращаем пробку и заглушки на свое место.
На этом процедуру замены ремня можно считать законченной. Вы не только сэкономите деньги, если проведете ее самостоятельно, вы еще получите очень хороший опыт.
