Замена противотуманной фары рено дастер - Замена лампочек в фарах Рено Дастер. Установка ПТФ

Виды оптики

Противотуманные огни подразделяются на несколько типов:

штатные;
универсальные;
линзовые;
лазерные противотуманки.

Заводская оптика монтируется на автомобили в высоких комплектациях и соответствует всем требованиям. Включение оптики возможно только при активном ближнем свете или габаритах. Для настройки угла луча используется специальный барашек, который находится на корпусе.

Универсальные огни требуют самостоятельной установки, подключения и настройки. Для крепления используются металлические держатели, которые прикручиваются к бамперу или усилителю кузова. При выборе оптики доверять стоит только известным производителям: это фары Hammali, Hella, Osram, PIAA, Wesem, Morimoto. Неизвестные китайские изделия плавятся при долгом использовании и плохо поддаются настройке.

Линзованные фары устанавливаются в редком случае и способны выдавать мощный луч света, который пробивает туман и освещает обе обочины. Для самостоятельной установки существуют комплекты с крепежами, кнопкой и проводами.

Лазерные варианты устанавливаются на задний бампер и используются для обозначения автомобиля в условиях недостаточной видимости.

Как просто и легко заменить лампочки в ПТФ Рено Дастер 1

Представляю вашему вниманию пошаговую инструкцию о том, как заменить лампы в ПТФ на Renault Duster 1.

Итак, снимаем декоративные накладки ПТФ. Инструмент не нужен, берем руками и снимаем. Можно одеть перчатки для безопасности кожи, тянуть нужно за нижний край, то, что ближе к решетке радиатора.

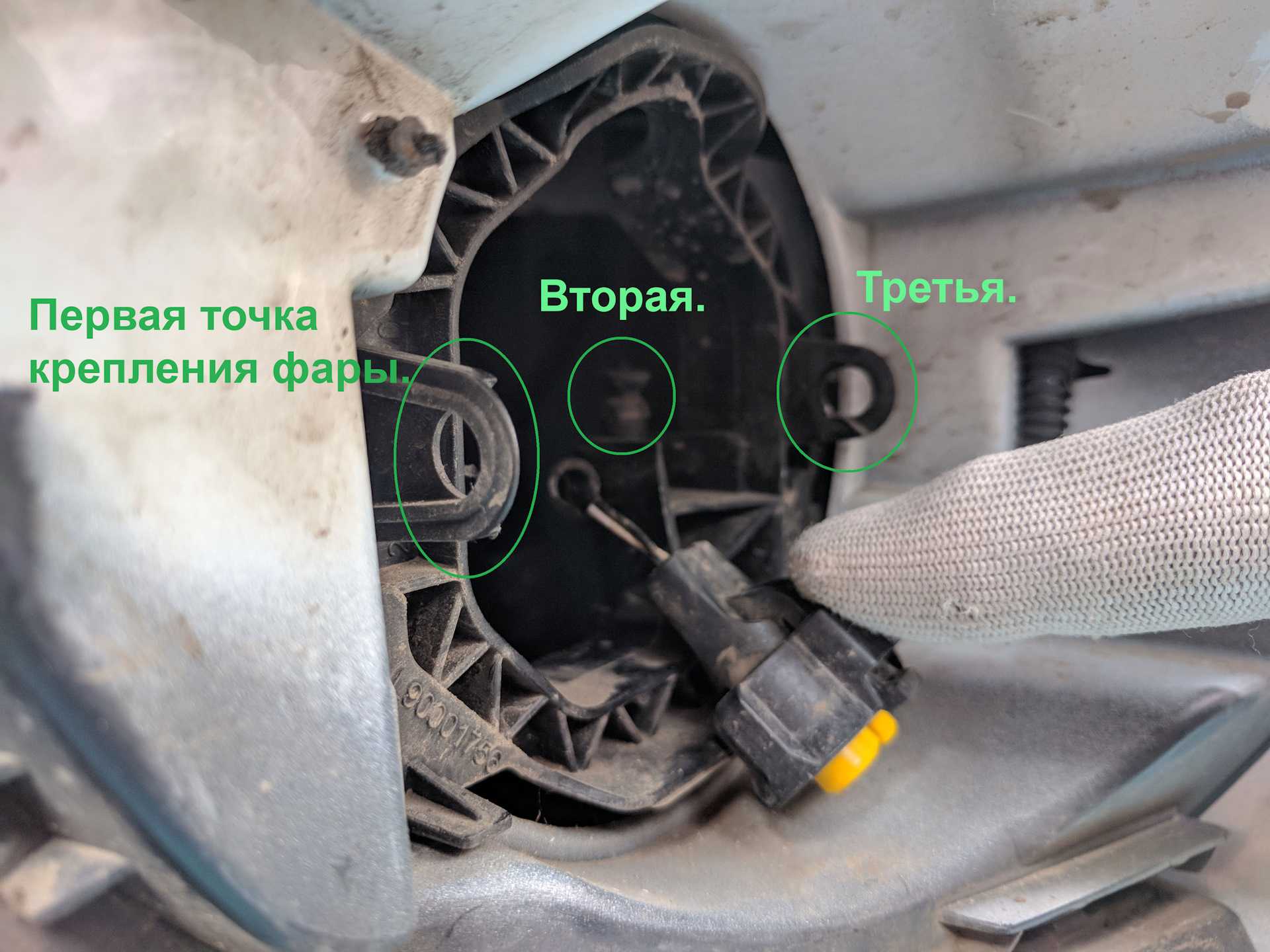

Сняли накладки, смотрим. С обратной стороны располагаются точки крепления по одном справа и слева и три в верхней части.

Теперь, когда ПТФ и все ее точки крепления видны, можно приступать к демонтажу. Снять «туманку» оказывается очень просто — используя все те же руки, достаем фару из гнезда, она крепится в трех точках.

Отсоединяем питание фары, после чего можно делать с противотутманками все, что нам нужно. Питание лучше закрепить чем-то, чтобы оно бесследно не ушло в «недра» бампера.

Достаем старую лампу. В данном случае была установлена лампа производства OSRAM, модель: H16 12V 19W и ставим на ее место новую!

Истчоник

Рекомендации по выбору и установке противотуманных фар

Противотуманки Дастера, ввиду их низкого расположения подвержены большому риску повреждения, поэтому к ним предъявляются особые требования. Они должны иметь герметичный, крепкий корпус и толстое стекло, и устанавливаются строго на штатные места.

Прежде всего необходимо знать: по ПДД, согласно ГОСТ8769-75, противотуманки устанавливаются в количестве не более 2-х, не далее 40 см. от бокового края передней проекции и не менее 25 см. от уровня дороги. Они должны включаться только при включенных габаритах. Противотуманки должны быть сертифицированы по Предписаниям 19 ЕЭКООН и иметь заводскую надпись с указанием страны сертификации, номера, литеры, категории и пр. свойств этих фар. Если нет кода страны и литеры В, значит это простые стекла, а не линзы противотуманок. Располагаться они должны ниже линии основной оптики (за исключением полноприводных автомобилей).

Монтаж ПТФ Рено Дастер

На люксовых моделях Renault Duster уже установлены противотуманки, но в среде владельцев есть мнение что они совершенно бесполезны. Максимум на что они годятся — ДХО. И хотя производитель предусмотрел возможность установки ПТФ на всем модельном ряде Дастер (за исключением экспресс), не все так просто. Далеко не все дилеры соглашаются установить их, самостоятельная же установка ПТФ нарушает гарантийные условия и обязательно создаст проблемы при прохождении ТО.

Если решение об установке принято, необходимы:

приготовленные для установки ПТФ линзовые для Рено Дастер;
инструмент для установки и подключения;
набор кронштейнов и накладок;
жгут.

Для начала необходимо вырезать отверстия диаметром 90 мм. в бампере Duster, в заглушках, предназначенных для установки ПТФ. Сделать это можно и ножом, но удобнее применив коронку, или специальный инструмент — балерину. Затем откручиваем 11 болтов крепления бампера в следующем порядке: боковые 4 шт. (по два с каждой стороны), потом 5 расположенных снизу и верхние 2. Закончив, слегка надавив отводим бампер назад и услышав щелчок снимаем. Для установки необходимо использовать набор зажимов, накладок и креплений Сандеро (Логановские не подойдут). После установки фар в подготовленные отверстия на бампере, сборка производится в обратном порядке.

Алгоритм замены лампочек в головной оптике

Процедура замены ламп с обеих сторон одинакова, но перед выполнением демонтажа и монтажа надо получить доступ к задней поверхности фары. Для того, чтобы добраться до блока с левой стороны, можно снять аккумулятор.

С доступом к правой фаре проблема может возникнуть, если в машине установлен блок управления отопителем Hydronic. В этом случае для снятия лампы можно воспользоваться медицинским зажимом, но существует риск повреждения пластиковой части разъема.

Замена выполняется в следующем порядке:

Снимается резиновая заглушка с задней части фары. Для этого на ней предусмотрен прилив.
Извлекается патрон вместе с лампой. Надо без излишнего усилия нажать вниз, чтобы патрон вышел из зацепления (до ощущения мягкого щелчка), потом узел можно вынуть.
Извлекается старая лампа. На этом этапе надо осмотреть патрон, клеммы и подходящие провода. Если на них есть следы окисления, ржавчины, загрязнений и механических повреждений, то сейчас оптимальное время для проведения профилактических ремонтных мероприятий.
Новую лампочку доставать из коробки лучше в тканевых перчатках. Если это невозможно, надо избегать касания стеклянной колбы. Если на нее попадут жировые следы с кожи, то при нагревании это может привести к растрескиванию стекла. Неплохо перед установкой обезжирить поверхность колбы спиртом.
Новая лампа устанавливается в патрон на место старой.
Патрон устанавливается в обратном порядке. Сначала он вводится чуть ниже посадочного места. Затем небольшим усилием, направленным вверх, узел фиксируется в зажимах.

После установки надо включить ближний свет. Если все в порядке, можно ехать. Если лампа не горит, придется искать причину.

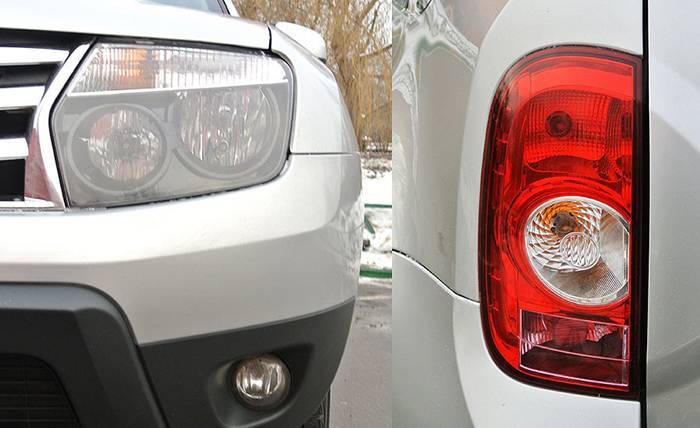

Отличия в оптике авто разных годов выпуска

В 2015 году, а затем и в 2021, производителем производился рестайлинг автомобиля и в конструкцию вносились определенные изменения, коснувшиеся и светотехнического оборудования. Отличия (там, где они есть) сведены в таблицу.

Светотехническое оборудование	Тип лампы
Автомобиль производства до 2015 года	Автомобиль производства 2015-2021 года	Автомобиль производства 2021 года и позднее
Габаритный огонь передней блок-фары	W5W	W21	LED
ДХО	—	W215W	LED
Задний указатель поворота	PY21W	WY16W	WY16W
Стоп-сигнал	P21/5W	P21W	P21W
Задний габаритный огонь	P21/5W	LED	LED

Кроме того, замене подверглись некоторые лампы освещения в салоне и другие мелкие светоизлучающие элементы. Ламп ближнего света изменения не коснулись, поэтому год выпуска машины при подборе светоизлучающего элемента для ближнего света учитывать не надо. В любом случае подойдут галогенные лампы с цоколем Н7.

Мощность лампочки «с завода» составляет 55 ватт. Превышать это значение не надо – от перегрева могут расплавиться пластиковые детали фары. Занижение мощности ведет к снижению светового потока.

Галогеновая лампочка с цоколем H7

Меняем лампочки стоп-сигнала и заднего хода

Последовательность действий по замене лампочек стоп-сигнала и фонарей заднего хода на Дастере:

Отключите автомобиль, сняв отрицательную клемму аккумулятора.
Теперь снимаем фонарь: откручиваем две пластиковые барашковые гайки, которые крепят фонарь.
Отодвиньте лампу от корпуса на длину проводов.
Освободите защелку, а затем отсоедините блок лампы и снимите его.
Пресс поддерживает.
А затем разобрать заднюю крышку фонаря вместе с патронами.
Вдавите неисправную лампочку в патрон, поверните ее против часовой стрелки и извлеките из патрона.
При вставке исправной детали необходимо, чтобы выступы на основании попали в пазы на картридже. Чтобы закрепить лампочку, поверните ее по часовой стрелке.
Задняя установка в обратном порядке.

Выбор ламп

Практика показала, что штатные лампы приходят в негодность примерно через 2 года, поэтому автовладелец должен быть к этому готов и уметь в случае возникновения такой ситуации знать, как самостоятельно произвести замену. Согласно российскому законодательству во время движения в независимости от времени суток на автомобиле должен быть включен ближний свет либо ходовые огни. А вот во время снега или тумана, используют противотуманные фары, которые от обычных световых элементов отличаются цветом и фокусировкой луча, которые также через определённое время выходят из строя, и нужно знать, как их заменить.

Лампа ближнего света Рено Дастер имеет тип Н7 у которой стандартная мощность 55 Вт, поэтому заменить ее можно на любой элемент, который будет соответствовать этим характеристикам. Сейчас имеется большое количество производителей, которые предлагают различные варианты лампочек обладающих серьезной мощность светового луча. Эксперты рекомендуют приобретать оригинальные расходники, так они более практичны, и в случае выхода из строя раньше заявленного срока гарантии, без каких либо проблем произведут замену. Популярностью среди автовладельцев пользуются лампочки фирмы Филипс и Осрам, но помимо них есть и другие достойные производители, у которых высокое качество.

Приобретая расходник, следует обращать внимание на его внешний вид, нужно хорошенько посмотреть в каком состоянии находится пайка, нет ли каких либо механических повреждений, например трещин, сколов. Если вы увидели, что нить накаливания надорвана, или присутствуют неровные стыки, люфт тогда лучше отказаться от покупки, если дефекты отсутствуют, тогда приобретайте смело и переходите к замене

Установка ПТФ на Рено Логан Сандеро

Установка ПТФ своими руками

Рассмотрим пример установки ПТФ на Рено Логан фазы 2.

Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!

Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком

Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.

Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:

Комплект ПТФ.
Новый подрулевой переключатель (в котором имеется положение для включения передних противотуманных фар). *
Рамка для ПТФ (является вспомогательным инструментом).
Жгут проводов.
Маркер.
Шуруповёрт или дрель.
Напильник или шлифовальная бумага.
Нож.

Так расположены провода жёлтого и синего цвета до переделки.

А так они расположены после.

Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.

Последовательность действий

В первую очередь, чтобы снять подрулевой переключатель, необходимо отодвинуть водительское кресло назад до упора.
Откручиваем два болта крепления кожуха.
Опустив руль вниз, снимаем сначала верхнюю накладку, затем нижнюю.
Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.

В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.

Сборку производим в аналогичном порядку снятия.

Подключаем ПТФ

Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!

Фаза 2

Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.

Шаблон необходимо вырезать по накладке, соблюдая все размеры.

Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.

Фаза 1

Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!

Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.

Благодаря шаблону, просверлить отверстия не составит труда

Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.

Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.

После того как фары установлены, подключить жгут проводов к фишке, не составит труда.

Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.

Как вы смогли убедиться сами, в установке такого важного элемента наружного освещения как противотуманная фара на Рено Логан нет ничего сложного. Весь процесс предельно понятен и прост

Мой муж очень рано выезжает на работу

Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами

Мой муж очень рано выезжает на работу. Всегда волновалась за него: то зимой слишком темно, то весной дожди или туманы. А ехать достаточно далеко, теперь успокаивает меня противотуманными фарами.

Решили с отцом поменять противотуманные фары. Быстро разобрались благодаря подсказкам данной статьи. 20 минут и работа по установке была завершена.

Благодаря таким противотуманкам, вид у автомобиля становится более спортивный и агрессивный.

А после перепайки схемы птф будут гореть только при включенном ближнем свете и при отключение белка автоматически гаснуть как задние противотуманки или будут работать не зависимо. Спасибо

к чему крепятся рамки?

На бампере есть пластиковые выступы

Здравствуйте. У меня сандеро базовой комплектации. 1. Хотелось бы узнать проводка к передним птф установлена? Или все провода надо протягивать? И переключателю тоже тянуть? После перепайки проводов на заднюю птф это влияет?

Здрасти.У меня с внутренней части бампера незашто крепить птф,что посоветуйте?(2007/8/1.4)

Инструкция по самостоятельной замене ламп

Снимаем или выворачиваем правое колесо влево. Это необходимо чтобы добраться до пластиковой защиты.

Аккуратно поддеваем отверткой клипсу и снимаем защиту.

Далее откручиваем верхнюю пластиковую гайку крепления грязезащитного щитка и вытаскиваем его из подкрылка.

Теперь с помощью ключа Torx Т-20 необходимо открутить два самореза крепления защиты к нижней части бампера

И один саморез в арке колеса.

Отгибаем защиту и видим перед собой противотуманную фару

Отжимаем и снимаем колодку идущую к лампе

Берем лампу и поворачиваем на пол оборота против часовой стрелки.

Устанавливаем лампу и производим сборку в обратной последовательности.

Какие птф установлены с завода на Renault Duster

Оригинальные противотуманные фары Valeo 261500097R. Левая и правая птф одинаковы. Это номер противотуманной фары без декоративной накладки, так как они продаются отдельно.

Правая накладка: 261A23831R, 263316044R

Левая накладка: 261A35148R, 263361007R

Если по каким либо причинам у вас вышла из строя проводка птф на Дастере, вот ее оригинальный артикул 240707566R

https://carfrance.ru/ustanovka-protivotumannyx-far-na-reno-daster/
https://iaarus.ru/reno/kak-ustanovit-protivotumanki-na-re.html
https://salda.ws/video.php
https://cleanerauto.ru/samostoyatelnaya-zamena-lamp-v-ptf-renault-duster.html

Лампы которые используют в осветительных приборах Рено Дастера

Каждому артикулу отведено свое место, что понятно из таблицы (данные верны для моделей дорестайлингового периода):

Лампочка	Где используется	Цена
WY5W	поворотники (крылья)	от 150 рублей
PY21W	передние поворотники	от 150 рублей
P21/5w	стопы, задние габаритки	от 50 рублей
Н11	противотуманные фары	от 1000 рублей
W5W	подсветка госномера, салон, бардачок, габаритные огни	от 50 рублей
Н7	фары ближнего света	от 400 рублей
Н1	фары дальнего света	от 400 рублей

Собираясь купить подходящую деталь, называют продавцу артикул детали или номер кузова машины. По номеру кузова можно определить, какая нужна. В дастерах стоят галогеновые элементы с мощностью 55 Ватт.

Какие лампы на рено дастер

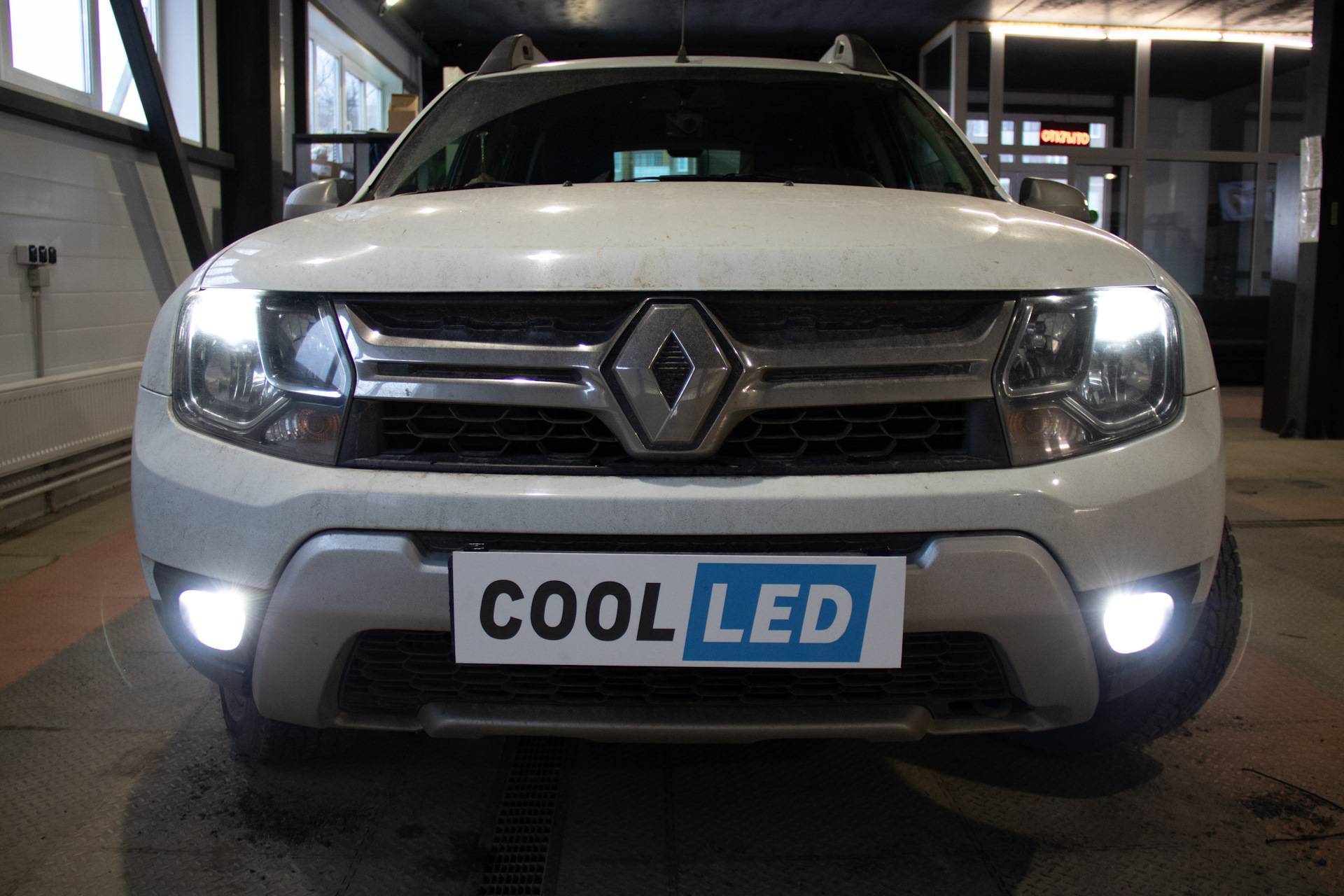

Лучшие лампы ближнего и дальнего света на Рено Дастер

Таким образом, светодиодная лампа существенно улучшила качество освещения обочины дороги, откуда чаще всего выбегают люди и животные. Влево от центра прибавка в количестве света со светодиодными лампами довольно несущественная, поэтому опасность ослепления водителей встречным машин за счет использования более ярких ламп исключена.

Контрольные замеры характера освещения галогенными и светодиодными лампами в разных рено дастер какие лампы точках. Единственным недостатком светового пятна от LED-лампы можно назвать несколько хаотические засветки и несколько небольших сравнительно затемненных пятен сегментов. Хотя вне стен лаборатории это незаметно и на качество освещения дороги не влияет. Philips X-treme Ultinon LED — отзывы Путем исключения разборки штатной галогенной оптики Renault Duster под установку линзованного ксенона нам рено дастер какие лампы добиться заметного улучшения качества освещения дороги непосредственно перед автомобилем и правой обочины.

Левая сторона улучшения освещения получила в меньшей степени, что позволило исключить ослепление водителей встречных машин.

Таким образом установкой светодиодных ламп Philips X-treme Ultinon LED в галогенные фары бюджетного Renault Duster мы решили поставленную задачу — повысили безопасность ночных поездок в этом автомобиле.

Чтобы спустя год-два вам не пришлось менять фары, рекомендуем защитить их, нанеся на поверхность защитную полиуретановую пленку AutoProTech.

Современные американские пленки не склонны желтеть или тускнеть и более того, нейтрализуют мелкие царапины. При пробеге км на стекле фары Renault Duster четко видны микроцарапины.

Замена ламп Рено Дастер

Г образная, двух контактная лампа, мощностью 55 ватт с пластиковым цоколем. Лампы применяемые на Дастер Рено Дастер был впервые показан в году и сразу после запуска серийного производства автомобиль стал сильно востребован.

О его популярности говорят и цифры, уже в году рено дастер какие лампы произведен миллионный Дастер.

Производство автомобиля было налажено не только в Рено дастер какие лампы, но и в ряде других стран, таких как Бразилия, Румыния, Индия и Колумбия. Делается все предельно.

Замена лампы включает в себя несколько этапов: Лампочка ближнего света аккуратно извлекается из упаковки, ни в коем случае голой рукой, только в перчатке, потому что трогать руками ее запрещено.

При контакте с кожей рук галогеновые лампы могут в дальнейшем выйти из строя, в результате этого вам придется снова бежать в магазин.

Однако, некоторые автоэлектрики делают это без перчаток, но если у вас нет такого опыта, лучше так не рено дастер какие лампы.
