Замена пыльника наружного и внутреннего шруса Рено Логан

Что влияет на цену ремонта ходовой части Рено Логан

Расположение и функции пыльника наружного ШРУСа

Левый пыльник наружного ШРУСа Рено Логан

Шарниры равных угловых скоростей (ШРУСы) находятся позади колеса, рядом со ступицей. Они бывают как наружными, так и внутренними. Функция наружного ШРУСа сводится к тому, чтобы обеспечить угловые перемещения валов подвески. Внутренний ШРУС обеспечивает не только угловые, но и осевые перемещения валов подвески, например, когда передние колёса поворачивают. Наружные ШРУСы защищены пыльниками из плотной гофрированной резины. Увидеть их можно, заглянув под машину (например, из смотровой ямы). При повреждении пыльника в ШРУС попадает грязь, которая начинает работать как абразивный материал (хотя исправный ШРУС может служить очень долго, почти столько же, сколько сам автомобиль).

На рисунке обозначены: 1 — хомуты крепления чехла, 2 — трёхшиповая ступица, 3 — ролик, 4 — зубчатый диск датчика ABS (при наличии ABS), 5 — корпус шарнира, 6 — пружина, 7 — регулировочная проставка, 8 — толкатель, 9 — вал привода, 10 — чехол шарнира (наружный пыльник)

Самостоятельная замена элементов не вызывает сложностей и может быть выполнена своими руками при наличии необходимых инструментов и знания особенностей проведения ремонта.

ПРОЦЕСС ЗАМЕНЫ

Все шаги «от и до»

Если поворотный кулак освобождён от всех шлангов и проводов, а также он удерживается только на амортизаторной стойке, значит, осталось снять его с этой стойки. Нужны два ключа «на 18», которыми откручивают гайки на винтах. Дальше начнётся самое интересное. Колёсную ступицу надо стянуть со шлицевого вала.

Разъединяем шлицевой вал и ступицу

Доступ к «гранате» теперь открыт. Пыльник можно сразу разрезать. Попробуйте сбить ШРУС с вала и снять затем стопорное кольцо.

Как видите, снять ШРУС удалось

По внутреннему элементу ШРУСа через брусок ударяют молотком. Разъединить его с осью по-другому не получится.

Монтаж новой гранаты и пыльника

Устанавливая новый ШРУС, сначала оденьте пыльник. Не забудьте и о стопорном кольце – лучше, если оно будет новым. Полость ШРУСа перед установкой заполняют специальной смазкой.

Подготовка к монтажу

Монтаж нельзя будет выполнить, не используя молоток и брусок. Такова реальность.

Если ШРУС уже закреплён, надо обжать хомут на пыльнике. Но сначала можно добавить ещё чуть-чуть смазки.

Здесь пыльник установлен и закреплён

Получается, в ремкомплекте должен присутствовать не только ШРУС.

Мой аккаунт

Шрус правый Рено Логан

Когда менять ШРУС

Признаков неполадок в работе таких устройств может быть несколько. Обычно водители по звукам из подвески машины определяют, что нужна замена ШРУСа. Об этом говорит треск при резком повороте машины. Чтобы убедиться окончательно, что срочно нужна замена ШРУСа, следует остановиться и вывернуть колеса в крайнее положение. Появившийся после трогания хруст означает, что требуется заменить поврежденный передний ШРУС.

Появление таких же звуков при повороте колес в противоположную сторону означает, что приходит конец механизму с другой стороны колеса. В подобной ситуации следует оценить состояние защитных чехлов. Машину лучше поставить на подъемник и внимательно их осмотреть. Если возле них видны свежие признаки консистентной смазки, нужно заменить гофрированный чехол. Если его разрыв хорошо виден, а смазка отсутствует, понадобится немедленно заменить ШРУС.

Схема замены наружного шруса:

Шрус наружный рено логан

На резьбу накручивается гайка, она агрессивно фиксирует «гранату» в ступице.

В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой располагается 6 шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально созданной для колесных шарниров.

Износиться может как сама обойма, так и внутренняя полость корпуса, в итоге износа в соединении возникает свободный ход. На снятом приводном вале свободный ход найти просто – нужно одной рукою взяться за вал, а другой – за внешную «гранату» и попробовать крутить одну деталь относительно другой.

Можно ли справиться с ремонтом Рено Логан Замена привода Приходится обращаться на. Если есть свободный ход, он ощутим руками.

У внешнего ШРУСа также могут иметься и другие неисправности:

расколоться (треснуть) сепаратор;
от недочета смазки заржаветь либо покрыться грязюкой шарики. Если смазки будет недостаточно, лимонка выйдет из строя, «сгорит».

Основными признаками неисправной внешней «гранаты» является появления щелчков во время движения автомобиля при повороте руля, если машина едет прямо, недостаток не находится.

Замена ШРУСа Рено Логан

Снятие, замена, установка ШРУСа Renault Logan

Ремонт своими руками. замена наружного пыльника шруса на renault/dacia logan 1.4

Замена пыльника внутреннего левого ШРУСа на Логане

Поводом к замене может послужить визуально обнаруженное повреждение пыльника (трещины, проколы, разрывы, подтекание смазки).

Особенности устройства внутреннего ШРУСа привода переднего левого колеса

См. картинку в начале статьи.

Перед тем как приступать к работе пару слов об особенностях конструкции внутреннего левого ШРУСа без знания которых к замене пыльника лучше не приступать.

Левый внутренний ШРУС Рено Логан — это трипод (трехшиповой игольчатый подшипник, насаженный по шлицам на наконечник вала и закрепленный на нем стопорным кольцом).

Трипод нарпямую вставляется в фигурное отверстие, в левой полуосевой шестерни дифференциала внутри коробки передач. Он смазывается маслом из коробки передач.

Этот подшипник в сборе с сальником установлен на валу привода позади трипода и служит для вращения вала (получается, что вал привода вращается, а пыльник неподвижен). Смазывается он так же маслом из коробки передач.

Малейшее повреждение пыльника приводит к попаданию грязи во внутрь этой герметичной конструкции и выходу из строя ее деталей. Поэтому необходимо периодически проводить визуальный осмотр пыльника и при обнаружении повреждений производить срочную его замену.

Необходимые инструменты, приспособления и запчасти

Бокорезы или пассатижи для снятия хомута
Выколотка из мягкого металла
Молоток
Съемник стопорных колец
Отрезок трубы или головка на «21» для набивания подшипника ШРУСа на вал привода
Новый пыльник (пыльник ШРУСа внутренний левый, Renault 8200017057 или его аналоги)
Новый хомут (обычно идет в комплекте с пыльником)

Подготовительные работы

Устанавливаем автомобиль на яму или подъемник
Демонтируем привод переднего левого колеса
Очищаем его от грязи
Закрепляем вал привода в тисках в горизонтальном положении (желательно чтобы у тисков были мягкие «губки» или установлены проставки чтобы не повредить его)

При помощи съемника стопорных колец.

— Сбиваем трипод с вала привода

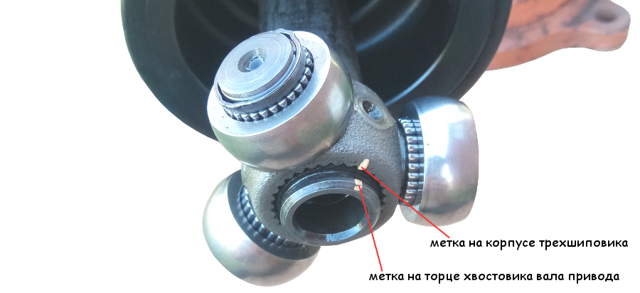

Помечаем взаимное расположение трипода и вала привода чтобы потом установить все «как было».

При помощи выколотки и молотка аккуратно сбиваем подшипник (трипод) с вала. Удары наносим по торцу корпуса подшипника, чтобы не повредить его.

Пыльник крепится одним хомутом. Срезаем его бокорезами или рассоединяем замок хомута пассатижами и снимаем.

Сдвигаем его с корпуса подшипника и снимаем.

— Устанавливаем новый пыльник

Надеваем на новый пыльник металлический держатель. Устанавливаем пыльник на корпус подшипника и закрепляем хомутом.

— Собираем привод и устанавливаем его на автомобиль

Набиваем трехшиповик на вал используя головку или отрезок трубы подходящего диаметра.

Фиксируем стопорным кольцом. Вставляем внутренний ШРУС левого привода трехшиповиком в коробку передач, а внешний ШРУС в ступицу колеса. Прикрепляем пыльник ШРУСа к коробке передач тремя болтами.

Следует отметить, что если была обнаружена течь масла под сальник привода или затрудненное вращение подшипника то придется заменять подшипник вместе с сальником. Эта процедура потребует специальное оборудование, а именно пресс для напрессовки подшипника на вал.

Примечания и дополнения

До 2009 года на автомобиль Рено Логан устанавливались приводы колес с толстой «палкой» (вал привода), после 2009 г.в., с тонкой. Они взаимозаменяемые в сборе и по отдельным деталям.

Внутренние ШРУСы правого и левого приводов не взаимозаменяемы.

ШРУС наружный Рено Логан

«Граната» внешняя представляет собой корпус со шлицами, на конце шлицов имеется резьба. Рено Логан замена сальника левого и правого привода. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, потому ступица крутится совместно с шарниром. На резьбу накручивается гайка, она агрессивно фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой располагается 6 шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально созданной для колесных шарниров.

В процессе использования все детали внешней «гранаты» изнашиваются, поломки также появляются вследствие ударов. Правильная замена ремня генератора на автомобиле Рено Сценик. Общая информация, список необходимых инструментов, правильная. Износиться может как сама обойма, так и внутренняя полость корпуса, в итоге износа в соединении возникает свободный ход. На снятом приводном вале свободный ход найти просто – нужно одной рукою взяться за вал, а другой – за внешную «гранату» и попробовать крутить одну деталь относительно другой. Можно ли справиться с ремонтом Рено Логан Замена привода Приходится обращаться на. Если есть свободный ход, он ощутим руками.

У внешнего ШРУСа также могут иметься и другие неисправности:

расколоться (треснуть) сепаратор;
от недочета смазки заржаветь либо покрыться грязюкой шарики. Если смазки будет недостаточно, лимонка выйдет из строя, «сгорит».

Замена внутреннего ШРУСа

Замена пыльника наружного ШРУСа Рено Логан

Замены пыльника ( фото)

Рекомендуется установить автомобиль на смотровую канаву. При помощи головки на «30» и воротка открутить гайку крепления ступицы колеса, со стороны которого будет производиться замена пыльника.
Под задние колеса установить противооткатные упоры, передние колеса вывесить при помощи домкратов.
Используя головку на «17», открутить колесные болты и снять колесо.
Выкрутив при помощи ключа или головки на «10» болты крепления защиты картера двигателя, снять защиту.
Вручную снять пластиковую заливную пробку коробки передач, ключом на «8» открутить сливную пробку и слить масло в специально приготовленную ёмкость.
Сливная горловина
При помощи специального съёмника снять рулевую тягу. Заодно можно попросить напарника покрутить рулём, и проверить без рулевых наконечников, не стучит ли рулевая рейка. Если присутстсвуют скрипы и стуки, то необходим ремонт и подтяжка рулевой рейки.
Открутить болты крепления шаровой опоры рычага подвески и демонтировать опору. (болт на 16, в некоторых мануалах указан на 15, зависит от фазы).
Снимаем шаровую
Снять ступицу колеса.
Некоторые мануалы говорят о том, что проще снять весь поворотный кулак, и разобрать ступицу на коленке
При помощи торцевой головки на «13» открутить 3 болта крепления внутреннего ШРУСа к корпусу коробки передач.
Вытащить привод.
Используя молоток и зубило или съемник стопорных колец, снять с вала привода внутреннюю обойму шарнира.
Отверткой ослабить хомут крепления пыльника внутреннего ШРУСа и снять пыльник.
Демонтировать пластмассовый пыльник внутреннего ШРУСа и находящиеся рядом с ним сальник и подшипник. Для демонтажа последнего используется съемник либо зубило и молоток. В последнем случае удары нужно наносить со средней силой и направлять в верхнюю часть подшипника.
Снять поврежденный наружный пыльник ШРУСа, ослабив хомуты его крепления (в зависимости от фазы, хомуты могут быть неразборными, придётся их пилить или ломать).
Кусачками откусили хомуты
Промыть ШРУС бензином и тщательно протереть.
Нанести небольшое количество смазки для шарниров на вал для облегчения надевания нового пыльника, заложить в него смазку и протянуть его к ШРУСу. Закрепить хомутами.
Одеваем пыльник
Произвести сборку в обратной последовательности.
Шрус установлен на законное место

Сейчас читают: ЭЛЕКТРОСХЕМА РЕНО ЛОГАН — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Замена правого привода Рено Логан своими руками видео

Способы проверки внутреннего ШРУСа

«Граната» — простой шарнир, состоящий из 2 полуосей. На него воздействуют несколько сил:

при движении крутящий момент передаёт коробка (передний привод);
при поворотах — рулевое управление;
при прохождении бездорожья — кочки, неровности.

В механизме постоянно присутствует трение, постепенно разрушающее детали. Малейшее попадание пыли внутрь быстро выводит «гранату» из строя. Механизмы вырабатываются, увеличивается зазор между поверхностями, становятся различимы посторонние треск и шумы. Первым сигналом того, что «граната» сломалась, является сильный хруст во время резкого ускорения автомобиля или при переезде через препятствия. Ещё хуже, если шум слышен даже при обычном, прямолинейном движении — тут уже шарнир надо менять срочно.

Ремонт или замена?

Одновременная проверка гофрированной защиты (кожуха) и шарнира проводится на домкрате:

машина устанавливается ровно;
вывешивается одно из колёс — обязательно поставить противооткатный упор;
тщательно осматривается пыльник.

Если резина целая, вокруг нет следов масла — ШРУС в порядке. Если резина порвана, нужно поменять чехол, чтобы внутрь механизмов не попала грязь. Однако сразу приступать к замене кожуха не стоит — нужно продолжить проверку:

задействовать стояночный тормоз (на селекторе должна стоять нейтральная передача);
завести мотор;
выжать сцепление, включить 1‐ю скорость;
медленно отпустить муфту, нажимая другой ногой на тормоз, чтобы нагрузить шарнир.

Если одна из внутренних «гранат» повреждена, послышится характерный стук. В этом случае нужно провести замену ШРУСа. С другой стороны, если механизмы не повреждены, а порван только кожух, достаточно ремонта.

Когда нужно осуществлять замену?

Есть ряд причин, указывающих на то, что подошло время замены ШРУСа. Сейчас они будут приведены:

Визуальный осмотр показал, что на защите имеются многочисленные трещины, которые скоро превратятся в дыры.
Когда водитель поворачивает рулевое колесо, слышен треск или довольно сильный вой.
Во время езды автомобиль постоянно тянет в одну из сторон.
Водитель наблюдает под своим транспортным средством масляные потеки. Возможно дело не в порванном пыльнике, но и на него нужно обязательно посмотреть.
На рулевом колесе чувствуется сильное биение, исходящие непосредственного от одного из передних колес.

Замена пыльника(сальника) шруса левого внутреннего +ступичный подшипник, колодки и рукоятка КПП

Итак, по порядку, ездил в сервис rg-service.ru, на замену ступичного подшипника левого, начал гудеть, попутно решено заменить так называемый пыльник полуоси(пыльник(сальник) шруса левый внутренний), меняли мне его еще по гарантии на 45 тыс., но поменяли криво, начал потеть. Доездил я так до 128 тыс., кроме небольшого потения, проблем не было, зайду вперед, скажу что он еще бы столько же отходил скорей всего. Но так как я закупил данный пыльник, старого образца, +масло в коробку, решил менять.

Полный размерКаталожный номер 8200017057, является пыльником старого образца.

№1 С подшипником никаких проблем не возникло, брал оригинал, все четко. А вот пыльник оказался либо оочень крутой подделкой, либо брак с завода, мастер предупредил что на привод, новый сальник очень легко сел, лучше последить за ним. Что я и сделал. За работу отдал 2500(замена ступичного и сальника), масло решили пока не менять, мало ли потечет(и не зря как оказалось).

Печаль пришла буквально на следующий день, сальник потек, в прямом смысле слова. Закидало маслом все вокруг пыльника. А мне к брату ехать в Чехов 50 км. Решил ехать к Чеховскому официальному сервису(как потом выяснил они переехали в Серпухов). Чтобы ставили оригинал, нового образца и с гарантией.

Полный размерВот номер оригинала, нового образца.

За работу +запчасти отдал 3500, масло мое(реношный оригинал), залили бесплатно. 3 дня вроде не течет и не потеет(правда плохо от масла почистили, и остались старые пятна). Надеюсь эпопея с пыльником исчерпана, но пока слежу, мало ли что, есть гарантия.

№2 Опять о колодках, короче свист достал, я не выдержал, и купил еще одни колодки, взял на пробу Бош, скажу сразу зря, скрипеть стало еще хуже, раза в 3. И вернул обратно я TRW GDB 807, попутно все еще раз прочистив, и смазав МС-1600. На колодках сделал скосы по краям, как на многих колодках, чтобы прилегание к диску было более плавное и равномерное. Конечно при разогреве диска в пробках посвистывает, буду надеяться что притрутся. А проблема скорей всего в дисках TRW, либо еще притираются, либо паленка. Хотя сомневаюсь что палево.

Полный размервроде не подделка, хотя в комплекте противоскрипных пластин не оказалось.

Полный размер2 пакетика взял, кто-то ругает, кто-то хвалит, посмотрим как себя покажет.

№3 Поменял ручку КПП и немного чехол укоротил, чтобы не гнуло при переключениях, а то при трении между собой поскрипывает. Брал чуть другой номер, от Весты, отличается тем что набалдашник хромированный.

Полный размерВот номерок, за 600 рублей приобрел, кожа.

Полный размерВот что с моим стало.

Полный размерС этой стороны почти как новый, но руке не удобно цепляться за протертую кожу.

Как выглядит в машине чуть позже сфоткаю, сразу скажу что замена прошла отлично, стало как родное.

На сегодня пока-что все, ездит радует, в сервисе сказали что пробег не соответствует состоянию, поинтересовались, может я счетчик накручиваю, типа для отчетности, объяснил что много езжу, просто слежу за машиной.

Замена левого привода Рено Логан

Замена левого привода — logbook Renault Logan on DRIVE2

Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы. При этом полностью снимать гайку не. Отбрасывайте от кулака поворотного типа шаровую.

Для этого отжимайте рычаг и надавливайте на него. Здесь нужно преодолеть препятствие стабилизатора. Отводите стойку влево или вправо. Доставайте из ступичный хвостовик внешнего ШРУС

Здесь важно использовать проставку. В противном случае шарнир может потерять свой роликовый механизм

Скручивайте три крепежных болта, которые удерживают кожух внутреннего ШРУС привода к картеру КПП, а далее доставайте рено логан замена левого привода шарнир и демонтируйте привод Рено. Ставьте левый привод Рено на место и возвращайте все демонтированные ранее узлы. Заливайте масло в КПП. Ставьте на место колеса и закручивайте болтовые соединения до предела, но не протягивайте.

Протягивайте болты на колесе используйте свой инструмент. Если болт плохой, покупайте только оригинальный.

Артикул сможете найти. Извлекаем гранату из кулака. Обычно она вынимается легко.

Замена привода левого переднего колеса автомобиля Рено Логан 1,4

Если прикипела, возьмите выколотку по размеру и немного постучите. Вынимаем гранату из кулака, поворачиваем его и кладем привод на рычаг. Если у вас машина с ABS извлеките предварительно датчик нужно просто потянуть на себя и освободите провода с креплений.

Если этого не сделать, то когда будете поворачивать кулак можете порвать провода. Извлекаем датчик ABS и провода 7. Сливаем масло из коробки. Это мы показывали ранее. Откручиваем три болта которые крепят пыльник привода к КПП. Болты нужно предварительно очистить от грязи.

Рено Логан правый и левый привод

Для этого: Снимайте нижнюю часть брызговика путем скручивания трех фиксирующих болтов и одного пистона. Демонтируйте задний пистон, после чего с помощью отвертки поддевайте главный фиксатор снизу брызговика.

Выводите крепления брызговика Рено из зацеплений и демонтируйте нижнюю часть. Скручивайте гайку крепления, удерживающую кожух на кузове, и снимайте верх брызговика.

Сливайте масло с КПП Рено сделать эту работу своими руками не составит труда. Снимайте колпак на колесе слева. Послабляйте крепежные рено логан замена левого привода на колесе и на ступице.

Далее с помощью домкрата поднимайте машину и ставьте надежные подпорки. После проведенных мероприятий снимайте колесо. Выполнение проделанных манипуляций своими руками не вызывает сложностей даже у новичков. Послабляйте протяжку крепежной гайки стойки амортизатора, а далее — скручивайте гайку до завершения резьбы. При этом полностью снимать гайку не.

Отбрасывайте от кулака поворотного типа шаровую.

Шрус правый рено логан

Что такое пыльники и с какого материала воспроизводятся?

В большинстве случаев, такие элементы установлены практически на всех авто легкого типа, или на задних и передних мостах внедорожников. Как правило, такие транспортные средства характеризуются незаменимой подвеской.

Пыльник — это специальный чехол, предназначенный для выполнения надежной защитной функции. Создается из резины и выполняется в форме трубы гофрированного типа. Данный чехол, является практически незаменимой вещью, которая служит хорошей защитой от пыли или загрязнений любого вида. Разработчиками планировалось то, что срок надежной работы данного вида конструкций будет идентичен ресурсу всего транспортного средства. Как показало время, длительные условия эксплуатации таких элементов внесли серьезные изменения, поэтому наиболее ненадежным звеном стал именно пыльник. Специально для создания пыльника, было разработано ряд особых материалов, который отличаются отличной устойчивостью к влаге и низким температурным показателям. Перед тем как заменить пыльники ШРУСа, сначала нужно изучить условия, при которых необходима его замена.

Новый резиновый пыльник

Замена пыльника внутреннего шарнира RC 462 (правого колеса) Рено Логан: пошаговая инструкция
