Снятие радиатора отопителя Рено Логан
Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор. Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости Рено Логан»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов Рено Логан»). Снимаем нижнюю облицовку консоли панели приборов (см. «Снятие панели приборов Рено Логан»). С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…
…и отгибаем край покрытия.
Головкой «на 13» отворачиваем два болта нижнего крепления кронштейна поперечной балки (для наглядности панель приборов снята).

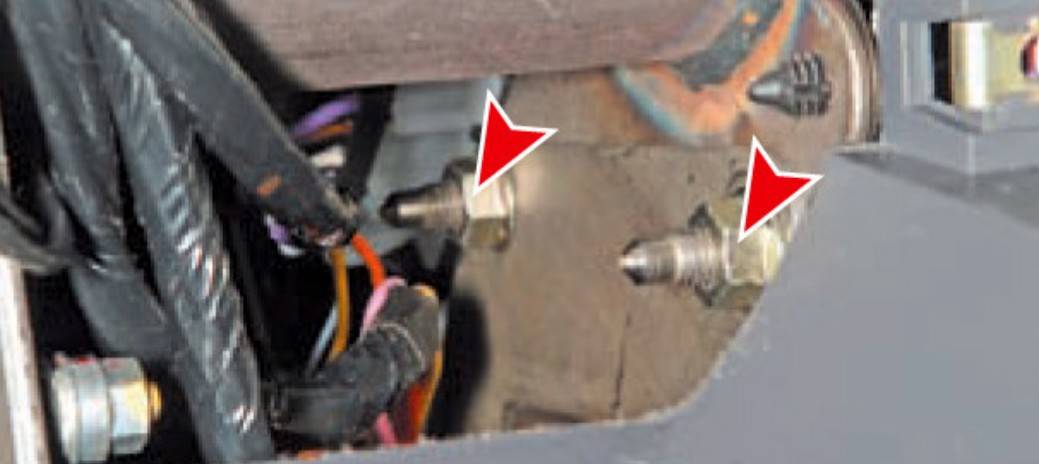

Через отверстие в панели приборов (под комбинацию приборов) ключом «на 13» отворачиваем две гайки верх него крепления кронштейна поперечной балки.
Вынимаем жгут проводов из держателей, расположенных на внутренней стороне кронштейна, и снимаем кронштейн поперечной балки.
Ключом «Torx T-20» отворачиваем винт крепления прижимной пластины трубок радиатора отопителя.
Вынимаем трубки из отверстий бачка радиатора отопителя.
На наконечниках трубок установлены резиновые уплотнительные кольца.
Ключом «Torx T-20» отворачиваем два самореза крепления радиатора.

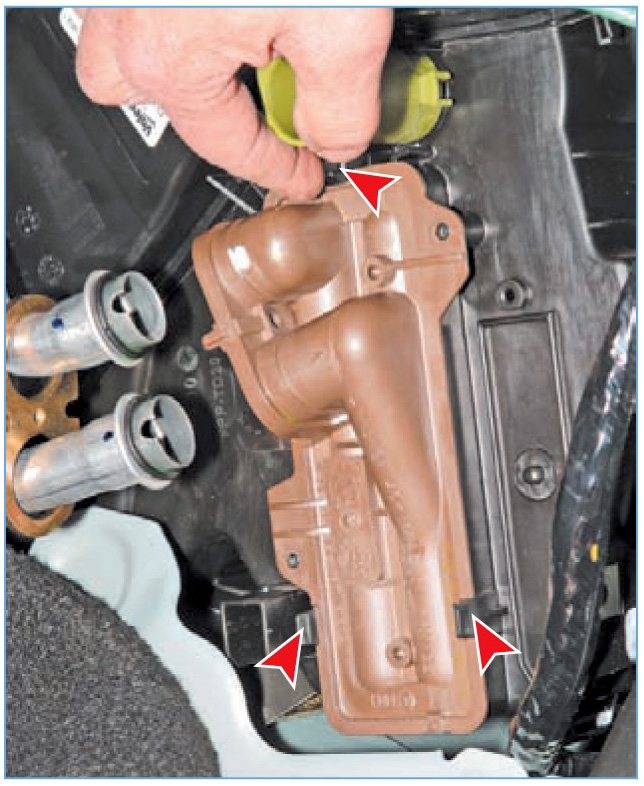

Отжав три защелки…

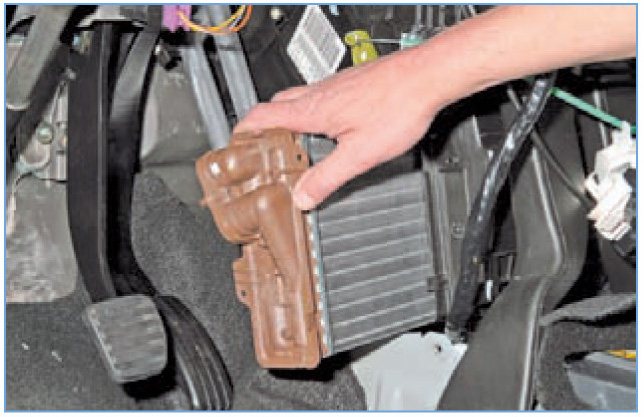

…вынимаем радиатор из корпуса отопителя.
Перед установкой радиатора заменяем резиновые уплотнительные кольца на наконечниках трубок. Устанавливаем радиатор отопителя в обратной последовательности
Устройство системы отопителя
Нельзя сказать, что система вентиляции и отопления является слабым местом на Renault Sandero, но такая неисправность, особенно в холодное время года, сулит неприятные последствия. Принцип работы системы внутреннего отопления существенно не отличается от устройства в других автомобилях. Но если обогрев заднего стекла не работает, это тоже может быть хорошим предзнаменованием. Чтобы этого не произошло, главное вовремя сделать онлайн-техосмотр, который поможет вовремя выявить неисправности в вашем автомобиле.
Радиатор печки подключается непосредственно к системе охлаждения, в которой циркулирует охлаждающая жидкость (охлаждающая жидкость, здесь ее замена, здесь выбор охлаждающей жидкости), которая при работе двигателя нагревается в пределах 95 ° C. На горячий радиатор нагнетается специальный вентилятор, который генерирует сильный поток воздуха и по специальным воздуховодам доставляет его в салон. Количество и скорость подачи нагретого воздуха регулируется заслонкой.
Признаки неисправности «печки»
О следующем ремонте и замене мотора печки стоит задуматься, если в его работе наблюдаются следующие неисправности:
- При включенной плите возникают посторонние шумы.
- Горячий воздух перестал поступать в кабину.
- Уменьшилась скорость набегающего воздушного потока.
- И, конечно, если плита вообще не включается. (Однако при возникновении такой неисправности прежде всего проанализируйте состояние предохранителя F36, который находится в салоне автомобиля. Он находится в зеленом корпусе и отвечает за защиту от короткого замыкания в системе обогрева система).
Предохранитель, отвечающий за работу печки, находится на правой стороне блока.
Замена радиатора печки (отопителя) Рено Логан + видео » АвтоНоватор
Тайна холодного радиатора печки. Работает ли промывка?! Шок!
Перед установкой нового радиатора вытираем насухо внутренние полости отопителя.
Когда поток жидкости уменьшится, снова открываем крышку на расширительном бачке и дополнительно откручиваем колпачок штуцера на шланге, подходящем к трубкам отопителя под капотом, после чего ждём, пока антифриз не сольётся полностью.
Я уже почти извлек клипсу, но она отломилась от самого жгута.
Да и фиг с ней. Все откручено — осталось извлечь Подставил под трубки воронку с длинной гофрой, заправленную в бутылочку из-под антифриза, а также кусок пластика, подвернувшегося под руку, тряпку и собственно «ванночку» резинового коврика.
Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус
Всё пригодилось, в бутылочку слилось граммов антифриза. Старый радиатор выдернул, оказалось что проход к фильтру действительно перекрывается испарителем кондиционера. Продул насколько дотянулся компрессором в обе стороны, поставил новый радиатор, предварительно обклеив паз в нем прилагающейся полоской паралона.
Навигация по сайту
Думаю хуже не будет, главное чтоб защелки встали на место, да и все равно радиатор саморезами крепится. Внешне ничего так, что внутри не знаю Прежде чем снимать струбцины, зажимающие трубки ОЖ, я долил раствора в расширительный бачок, чтобы пробок лишних не было. Ну и затем завел двигатель, убедился, что с печки не течет, прогрел до 4 палок, периодически спуская воздух со штуцера. После чего прикрутил стальную планку обратно.
Выворачиваем болты крепления кронштейна поперечной балки Вынимаем из пластикового держателя в верхней части кронштейна жгут проводов замка зажигания и отводим его в сторону на предыдущем рисунке виден пластиковый держатель, но уже без жгута проводов.
До этих гаек можно добраться снизу, не снимая ничего дополнительно.
Откручиваем гайки крепления кронштейна поперечной балки Вынимаем из защёлок жгут проводов, который проходит по внутренней стенке кронштейна, после чего достаём кронштейн. Вынимаем жгут проводов из защёлок и снимаем кронштейн Ключом Torx T выворачиваем винт, которым крепится пластина, фиксирующая трубки радиатора. Выворачиваем винт крепления прижимной пластины трубок радиатора До того как вынуть трубки из радиатора, подкладываем под него снизу сухую ветошь, чтобы собрать остатки антифриза.
Отсоединяем трубки от патрубков радиатора и отводим их вперёд.
Вынимаем трубки из радиатора Ключом Torx T выворачиваем два шурупа крепления радиатора. Аккуратно выворачиваем два шурупа крепления радиатора Отжимаем пальцами три пластиковые защёлки и освобождаем радиатор.
Отжимаем все пластиковые защёлки Вынимаем радиатор из отопителя — цель достигнута Установка нового радиатора и обратная сборка снятых деталей Новый радиатор печки и детали, снятые в процессе разборки, устанавливаем в обратном порядке: Перед установкой нового радиатора вытираем насухо внутренние полости отопителя. Уплотнительные резиновые кольца на патрубках радиатора обязательно заменяем на новые. Обычно эти кольца идут в комплекте с приобретённым радиатором.
Обязательно заменяем резиновые уплотнительные кольца на новые Заливаем систему охлаждения антифризом до того, как будет установлен на место кронштейн поперечной балки. Достаем радиаторный блок из основания, при этом необходимо отжать фиксаторы по бокам и верхний пластмассовый стопор.
Новый радиатор устанавливается в противоположном снятию порядке. Заливается тосол, делается прогрев автомобиля и проверка на герметичность соединений и теплоотдачу печки. В некоторых случаях приходится снимать блок управления отопительной системой и кондиционированием.
Замена радиатора печки Рено Логан Снятие и установка блока управления. Процесс снятия блока происходит в следующем порядке: Отсоединяется минусовая клемма от аккумулятора.
Снятие радиатора отопителя Renault Sandero, Stepway
Отсоединяем трубки от патрубков радиатора и отводим их вперёд. Вынимаем трубки из радиатора Ключом Torx T выворачиваем два шурупа крепления радиатора.
Аккуратно выворачиваем два шурупа крепления радиатора Отжимаем пальцами три пластиковые защёлки и освобождаем радиатор. Отжимаем все пластиковые защёлки Вынимаем радиатор из отопителя — цель достигнута Установка нового радиатора и обратная сборка снятых деталей Новый радиатор печки и детали, снятые в процессе разборки, устанавливаем в обратном порядке: Перед установкой нового радиатора вытираем насухо внутренние полости отопителя.
А такие проблемы как отсутствие подсветки панели управления так же как и подсветки самого оборудования вообще решаются за несколько минут.
Не менее распространённой причиной того, что отопитель довольно плохо греет салон, является проблема с его радиатором. Но, так как эта деталь довольно хрупкая и тонкая, её ремонт не производится. Рекомендуется заменить её новым приспособлением, которое выбирают специально для марки Renault Sandero. После приобретения детали приступают к удалению старого радиатора и установке нового.
Процедура смены радиатора С учётом того, что радиатор отопителя Рено Сандеро является главной его частью, к его замене следует отнестись ответственно.
Хотя, при наличии небольшого опыта, времени она займёт немного. Работу можно разделить на несколько этапов: Сначала следует слить охлаждающую жидкость двигателя для того, чтобы не испачкать салон; Затем отсоединяют патрубки в отсеке двигателя с заменой обжимных хомутов4 Теперь продувают радиатор и снимают облицовку пола; Извлекают магнитолу или установленную на её месте заглушку; Снимают центральную накладку и усилитель приборной панели Renault, стараясь не повредить провода, подсветку и другие детали; Откручивают шурупы крепления патрубков и радиатора; Отжимают защёлки корпуса детали; Достают старый радиатор.
Неисправную деталь отопителя Renault можно выбросить — никакой пользы от неё уже не будет.
Источник
Конструкция и значение узла
С точки зрения конструкции печка представляет особой самый обыкновенный теплообменник, который выполняет функцию передачи тепла от теплоносителя в окружающую среду. В этом плане он практически ничем не отличается от основного радиатора, который выполняет аналогичную функцию. Конкретно этот радиатор подключается к системе охлаждения параллельно. Для этой цели в конструкции имеются специальные штуцеры, через которые охлаждающая жидкость (ОЖ) попадает в печку и отдает тепло в салон.
Изделие выполнено в виде продолговатых сот. Такая конструкция считается классической, при этом именно она позволяет максимально эффективно передавать тепловую энергию от теплоносителя в окружающую среду. Обязательными являются впускной и выпускной клапаны, которые используются для подачи и отведения охлаждающей жидкости соответственно.
Главный радиатор работает в большом контуре, в то время как радиатор печки функционирует в малом контуре. При старте автомобиля в первую очередь запускается малый контур, когда теплоноситель ходит от двигателя к малому радиатору и обратно. За счет этого автовладельцы могут включить печку сразу же после старта двигателя.
В большинстве моделей предусмотрен специальный расширительный бачок и пароотводящая магистраль. Они необходимы для того, чтобы отводить излишне перегретую воду и образовавшийся пар. Многие водители задают логичный вопрос – почему нельзя использовать тепло, которое выделяется с основного радиатора? Дело в том, что воздух, которым он обдувается, никак не очищается, соответственно, содержит пыль и другие загрязняющие вещества.
Наличие отдельного радиатора с вентилятором и фильтром не только повышает безопасность и чистоту воздуха, но и позволяет регулировать уровень тепла. Реализовать такую систему на основе большого радиатора спереди авто возможно, но она будет слишком сложной и малоэффективной. Также не стоит путать радиатор кондиционера Рено Логан с теплообменником для печи. Это разные детали в автомобиле, при этом последний в своем составе имеет конденсатор, если говорить правильно.
Естественно, при повреждении радиатора отопления печка будет функционировать с низкой эффективностью или совсем не будет прогревать салон. Более того, утечка охлаждающей жидкости может вызвать самые разнообразные проблемы. В конечном счете, ее окажется недостаточно для охлаждения мотора, что приведет к перегреву и всем вытекающим последствиям. Например, перегрев в течение 20 минут может стать причиной:
- деформации головки блока цилиндров;
- появлению трещин в ГБЦ,
- прогоранию прокладки ГБЦ;
- разрушению межкольцевой перегородки;
- разрушению сальников.
В связи с этим, не стоит беспечно относиться к поломкам печки, особенно если это связано с самим радиатором.
Почему плохо греет печка Renault Logan?
Почему плохо греет печка Renault Logan?
Устраняем неполадки с отопителем Рено Логан
Схема отопителя Логан Для устранения проблем необходимо выяснить, почему возникает каждой из причин.
Система не совершенна, воздушные пробки могут появиться. Обычно это случается во время ремонта автомобиля или замены охлаждающей жидкости. Устранить пробку можно самостоятельно. Для этого нужно отсоединить два патрубка от системы, и начать заливать антифриз в бак расширителя. Одновременно с этим по очереди присоединять патрубки. Антифриз должен протечь через вторую трубку, и сразу же необходимо вставить ее обратно в систему. Печь работает значительно эффективнее.Входной и выходной патрубки системы отопления
Если нет явных причин поломки печи, нужно проверить состояние предохранителя F36 в салоне. Если он перегорел, то его нужно заменить на соответствующий.
При использовании некачественного антифриза есть риск коррозии элементов двигателя, с которыми она соприкасается. Металлические станки ржавеют, вся система приходит в негодность
Выбирать антифриз нужно внимательно, и важно помнить последствия использования некачественных жидкостей. Это отразится не только на функционировании печки, но и на всем автомобиле.
Мало кто придает нужное значение плотности закрытой крышки расширительного бачка
Последствия могут быть самыми разными: от выброса охлаждающей жидкости до разрыва патрубка или банки радиатора. Крышка должна быть плотно закрыта, клапан должен работать. При неисправности самого бачка его меняют на подходящий. Как проверить крышку расширительного бачка, разбирались здесь.
Для очистки забитого салонного фильтра необходимо разобрать его. В салоне он находится под панелью рядом с левой ногой пассажира спереди. Если печка вовсе не работает, то нужно проверить предохранитель F36. Если он исправен, то проблема в реле на панели управления.
В автомобиле может не функционировать термостат. Охлаждающая жидкость при этом не разогревает отопитель. Решается эта проблема одним способом – заменой термостата. Он находится возле коробки переключения передач. До замены нужно слить старый антифриз.
Радиатор забивается, если владелец автомобиля вместо охлаждающей жидкости залил воду. Это вызывает коррозию всей системы, а также появление накипи на стенках водяной рубашки. Вследствие этого, помпа не в состоянии создать нужное давление и антифриз попросту не поступает до радиатора отопителя. Очистка в этом случае мало поможет, радиатор придется менять в на новый.
Воздух поступает слабо, проблема в фильтре салона. Некачественный или старый фильтр меняют, цена на них небольшая.
При неправильной работе насоса не хватает давления. Антифриз не поступает в печку, салон не прогревается. Мотор при этом может перегреваться. Водяной насос в таком случае должен быть заменен. Перед заменой нужно слить жидкость из системы.
Интересное по теме: Дастер Пикап выходит в серию. Официально подтверждено Dacia
Выбор радиатора для печки
Деталь довольно простая, поэтому не стоит тратить силы, нервы и время на рассмотрение десятков моделей. Проще всего купить фирменный заводской радиатор, который при отсутствии непредвиденных обстоятельств проработает вплоть до покупки вами нового авто. Изделие имеет каталожный номер 6001547484. Стоимость лежит в районе 5000 рублей. Главное преимущество – фирменное качество, наличие новых колец для подключения и гарантированная совместимость с конструкцией машины.
На рынке представлены десятки альтернативных моделей как дешевле, так и дороже заводской продукции. В этот список можно отнести:
- FPS 56N83;
- ASAM S.A. 30910;
- THERMOTEC D6R016TT;
- PROFIT 17600085;
- LUZAR LRH0998;
- MAGNETI MARELLI BRQ 278.
Качество изготовления вам придется проверять самостоятельно. Обязательно почитайте перед покупкой отзывы других автовладельцев на специализированных форумах. При покупке аналога главное убедиться, что он четко соответствует по размерам оригинальной запчасти
Также обратите внимание на его характеристики: количество, прочность пластин и плотность их установки, наличие дополнительных завихрений, места расположения клапанов. Модели с круглыми трубками имеют меньший КПД по сравнению с изделиями, где устанавливаются плоские трубки
Качественная продукция всегда имеет большое количество пластин, которые плотно прилегают друг к другу. В дешевых моделях соты можно буквально прогнуть рукой. Естественно, деформации ухудшат теплоотдачу системы, поэтому не рекомендуем экономить на радиаторе печке, особенно если вам важен качественный обогрев салона в зимнее время.
Когда потребуется замена
Данная деталь не входит в перечень расходных материалов, поэтому производитель автомобиля не предъявляет требований относительно периодичности замены. С технической точки зрения радиатор рассчитан на весь срок эксплуатации автомобиля. Единственная причина, по которой может потребоваться замена, — это неисправность печки или какой-либо другой симптом.
На поломку радиатора отопителя указывают несколько признаков:
- Запотевание стекол. Если окна в машине потеют регулярно и сильно, возможно, в салон попала сильно нагретая охлаждающая жидкость, что привело к образованию большого количества конденсата.
- Появление в салоне сладкого фруктового запаха, чаще всего дынного. Это запах охлаждающей жидкости. Если он протечет, в салоне будет соответствующий аромат. Обычно утечка может быть обнаружена под самим автомобилем, даже если она относительно небольшая.
- Пониженный уровень охлаждающей жидкости. Где бы ни произошла утечка, это повлияет на количество охлаждающей жидкости, поэтому не забывайте регулярно проверять уровень охлаждающей жидкости.
- Заметное снижение эффективности работы в печи. Если при относительно низких морозах печь не греет изнутри, пора диагностировать, предотвратить или отремонтировать систему.
- Перегрев мотора. Косвенный признак, говорящий о низкой эффективности системы охлаждения, которая в свою очередь не способна полностью охладить ДВС из-за повреждения радиатора отопления.
В большинстве случаев этих признаков достаточно для общей диагностики. Окончательный вывод можно сделать только после визуального осмотра и проверки на герметичность. Об этом и поговорим дальше.
Выбираем электродвигатель отопителя
Большинство «Логанов» оборудованы кондиционерами, но часто встречаются автомобили без этого устройства
важно знать, что моторы печки для версий с кондиционером и без различаются формой и разъемом питания
Для версий с кондиционером используется печка с широким выводом
На модели с кондиционером разъем узкий, а на модели без него широкий. Практически нет разницы как в порядке замены детали, так и в ее расположении. Электродвигатель отопителя Renault-Logan расположен под передней панелью в районе центральной консоли. Добраться до него можно через пространство для ног переднего пассажира. Есть ряд производителей данного агрегата, но конструктивно их продукция, как правило, не отличается от оригинала.
Варианты без кондиционера комплектуются печами с узким подключением
Замена радиатора печки рено сандеро своими руками
Как сделать авто теплее. ЗАМЕНА ПЕЧКИ НА РЕНО ЛАГУНА I
Затем отсоединяют патрубки в отсеке двигателя с заменой обжимных хомутов4 Теперь продувают радиатор и снимают облицовку пола; Извлекают магнитолу или установленную на её месте заглушку; Снимают центральную замена радиатора печки рено сандеро и усилитель приборной панели Renault, стараясь не повредить провода, подсветку и другие детали; Откручивают шурупы крепления патрубков и радиатора; Отжимают защёлки корпуса детали; Достают старый радиатор. Рекомендуется заменить её новым приспособлением, которое выбирают специально для марки Renault Sandero. Вынимаем жгут проводов из защёлок и снимаем кронштейн Ключом Torx T выворачиваем винт, которым крепится пластина, фиксирующая трубки радиатора. Обратно меняем радиатор отопителя, но только уже на РЕНО ЛАГУНА 1. Всем добра и удачи. ————————————–.
Промывка системы охлаждения и отопления на Рено Логан, Сандеро, Ларгус
При выявлении этих неисправностей не стоит расстраиваться, работы по замене радиатора печки можно выполнить своими руками в гаражных условиях. Промывка системы охлаждения и отопления на Рено Логан,Сандеро Кайфовые знания о Рено ВКонт.
Рено логан испаритель кондиционера,радиатор кондиционера в салоне замена ремонт
Увидеть его не представляется возможным, поскольку он со всех сторон закрыт пластиковыми панелями и салонной обивкой. И для того чтобы добраться до радиатора и заменить его, всю эту облицовку придётся снимать. Основная часть работ по замене этого устройства связана именно с разборкой облицовки.
Установка дефлектора печка Теплые Ноги Дастер,Ларгус,Логан,Сандеро
Хотя, при наличии небольшого опыта, времени она займёт немного. Затем отсоединяют патрубки в отсеке двигателя с заменой обжимных хомутов4 Теперь продувают радиатор и снимают облицовку пола; Извлекают магнитолу или установленную на её месте заглушку; Снимают центральную накладку и усилитель приборной панели Renault, стараясь не повредить провода, подсветку и другие детали; Откручивают шурупы крепления патрубков и радиатора; Отжимают защёлки корпуса детали; Достают старый радиатор. Ставится элементарно,стоит 150 р, ногам действительно стало теплее.
Печка не дует на левую ногу в Рено Логан? Есть бесплатное решение.
Уплотнительные резиновые кольца на патрубках радиатора обязательно заменяем на новые. Обычно эти кольца идут в комплекте с приобретённым радиатором.
Радиатор печки Renault Laguna 1
Отработавший свой ресурс узел можно сдать в утиль, поскольку ремонт его невозможен. Перед установкой радиатора запасаемся новыми хомутами. Монтажная процедура выполняется в обратной последовательности. Перед сборкой панели проверяем надежность фиксации патрубков и отсутствие утечки антифриза.
Ремонт мотора печки на Рено Логан, Рено Сандеро, Лада Ларгус, Дачия Логан всего за 45 рублей
Антифриз в норме, воздушную пробку выгонял, а тепла нет. Верхний патрубок, который идёт на радиатор печки очень горячий, нижний теплый. Когда включаешь печку на прогретой машине, тёплый воздух дует первые 10 секунд, потом идёт холодный. Сегодня я вам расскажу о ремонте мотора отопителя, печки стоимостью всего 45 рублей на Рено Логан, Рено Санде.
Ремонт мотора отопителя на Рено Логан. Замена щеток. Видео №2
Если после замены отопителя и очистки салонного фильтра Рено Сандеро по-прежнему не работает печка, то вероятной причиной такого отказа выступает неисправный мотор вентилятора, требуется замена вентилятора печки. В первую очередь потребуется проверить исправность предохранителя. Друзья если у вас перестал дуть воздух из печки или вобще не включается печка на Рено Логан, Лада Ларгус.
Печка рено логан
В процессе заменил ещё и поломанную в прошлый раз клипсу крепления облицовки стойки. Пытаясь вынуть старую сломал её пополам, а ведь в мануалах советовали дергать смело, не сломаются. Чистим печку на рено логан.
Ремонт основного радиатора РЕНО Лагуна 1. Как самому отремонтировать радиатор.
Но трубки дороже отопителя покупать я не готов ) А уж как дела в Беларуси обстоят вообще не в курсе. Так-то трубки должны унифицированые идти для логанов-сандеро-ларгусов или хреев. Всем привет. В этом видео, я попробую показать Вам, как можно самостоятельно отремонтировать основной.
