Замена ремня генератора Дастер: инструкция для автомобиля с кондиционером и без него

Можно ли продолжать движение, если он порвался

В принципе, автомобиль будет продолжать движение и без ремня генератора. Но далеко уехать на таком автомобиле не удастся. Ведь в этом случае всё питание электрического оборудования осуществляется от аккумулятора, а его запасов, даже если он и сверхмощный, надолго не хватит.

Однако есть двигатели, в которых эта деталь приводит в движение не только ротор генератора, но и помпу. Эксплуатация таких моторов в случае обрыва категорически запрещена, так как остановка помпы прекращает кругооборот воды в системе охлаждения двигателя, а это приведёт к его перегреву и выходу из строя.

Перегретый двигатель может заклинить, в нём могут быть погнуты пальцы клапанов и даже повреждены поршни. В любом случае его придётся ремонтировать капитально.

Подготовка к замене и необходимые инструменты

Процедура замены на двигателе К4М

Чтобы избежать возможных проблем с мотором замена ремня ГРМ на Рено Дастер должна выполняться не только с высоким качеством, но и своевременно. Многие владельцы этого автомобиля доверяют выполнение этой процедуры мастерам специализированных автомобильных центров. Однако есть и такие водители, которые берутся за дело самостоятельно и выполняют операцию замены вполне успешно.

Перед началом работ необходимо определиться с местом, где будет выполнена замена ремня. Можно работать в гараже над смотровой ямой, на эстакаде или на ровной площадке. Лучше всего иметь над головой крышу, так как погода может испортиться в любой момент.

Кроме новых расходных материалов следует приготовить:

Набор гаечных ключей (рожковые, накидные, головки, шестигранники, отвёртки).
Автомобильный домкрат.
Подставку под кузов автомобиля.
Противооткатные башмаки.
Приспособление для фиксации распредвалов в неподвижном положении.
Ветошь.

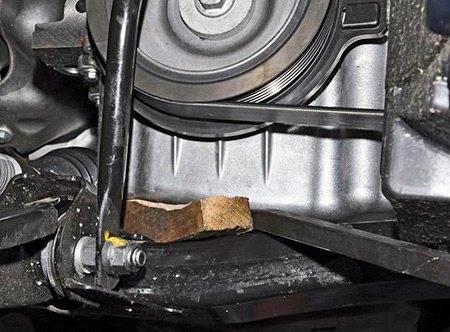

Желательно, чтобы рядом был помощник, некоторые операции лучше всего выполнять с помощью напарника. Порядок выполнения работ по замене зубчатого ремня будет примерно таким. Машину устанавливают на месте проведения работы, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки, открывают капот. Далее следует демонтировать верхнюю опору двигателя с правой стороны. Перед этим нужно несколько приподнять мотор, между балкой и картером уложить деревянный брусок, после этого можно приступить к снятию опоры.

И также из кронштейна опоры извлекают все топливные втулки, жгут с проводами. Теперь понадобится головка на «16», которой выворачивают три болта крепления опоры к крышке клапанного механизма. Та же головка понадобится для снятия болтов крепления опоры к кузову. Чтобы добраться до ремня ГРМ, нужно демонтировать верхнюю защитную крышку механизма. Головкой на «13» выворачивают все болты, снимают верхнюю крышку.

Чтобы снять ремень привода вспомогательных механизмов, нужно приподнять переднюю часть кузова с правой стороны, установить под него подставку, снять переднее колесо. Выворачивают болт крепления шкива коленвала головкой на «18», при этом помощник включает 5 передачу и нажимает до упора педаль тормоза. Можно выполнить стопорение коленвала от вращения, если демонтировать датчик положения коленвала, а в открывшемся отверстии монтировкой удерживать вал за зубья маховика.

Когда болт вывернут, следует снять шкив привода вспомогательных агрегатов, если он не выходит с вала, можно монтировкой поочерёдно с двух сторон отжимать его от блока цилиндров.

Далее снимают нижнюю крышку механизма ГРМ, которая фиксируется 4 болтами под головку на «8». Теперь можно ослабить натяжение зубчатого ремня, снять его с двигателя. Установка нового ремня производится в обратном порядке.

Метки

Добиться эффективной работы двигателя внутреннего сгорания можно в том случае, когда будут правильно установлены фазы газораспределительного механизма. Поэтому в самом начале работ поршень первого цилиндра устанавливают в положение верхней мёртвой точки. Каких-либо меток на приводе ГРМ производитель моторов не наносит. Поэтому коленвал в положении верхней мёртвой точки следует зафиксировать специальным фиксатором

Замена ремня ГРМ двигателя 2,0

Пошаговая инструкция по замене ремня

Функции приводного ремня в Рено

Замена привода вспомогательных агрегатов Duster

Сначала нужно подготовить смотровую яму или эстакаду, где будет произведена работа. Установите под колёса сзади башмаки для защиты от отката и поставьте автомобиль на ручной тормоз.

Как заменить ремешок на Дастере с установленным кондиционером:

Демонтировать (вынуть) колесо правое переднее.
Открутить 3 винта, крепящих подкрылок к бамперу, находящемуся спереди, и 1 саморез соединяющий подкрылок и крыло. Отогнуть переднюю часть подкрылка и завести её за диск тормоза.
(ссылка на источник фото)
Головку «на восемнадцать» использовать для проворота коленчатого вала за болт установки шкива дополнительных частей машины по направлению движения час. стрелки.
(ссылка на источник фото)
Осмотрите ремешок Дастера и при выявлении трещины, отслоения, разрыва резины от ткани замените его.

С мотором 2.0 и кондиционером

(ссылка на источник фото) Изучите схему привода дополнительных элементов машины с устройством охлаждения, которая включает следующие элементы:

Шкив привода.
Натяжной ролик.
Колесо, которое даёт движение приводу ремня насоса гидравлического усилителя рулевого управления.
Ремешок.
Шестерня, дающая движение приводу ремня генератора.
Опорный ролик (ОР).
Шкив компрессора системы кондиционирования.

Как производится замена ремешка генератора на Дастер:

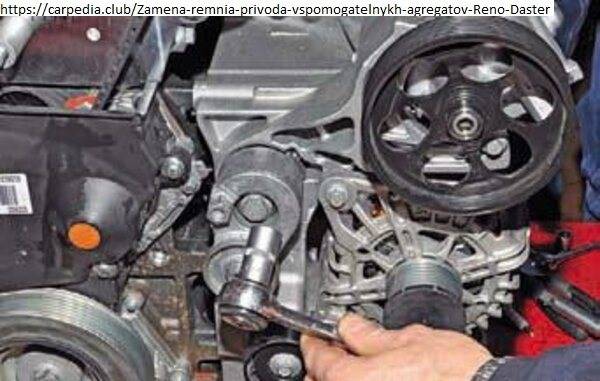

Необходимо ослабить натяжение привода, для этого надеть на шестигранный болт устройства натяжения накидной ключ «на шестнадцать» и повернуть по часовой стрелке.
(ссылка на источник фото)
Снять ремешок Дастера со шкивов, преодолевая силу пружины натяжителя.
(ссылка на источник фото)

Чтобы произвести замену опорного ролика (ОР), нужно: головкой на «13» открутить болт установки, и демонтировать ОР с болтом. Для проверки качества ОР следует вращать его, держа за кольцо опоры вала. Если вращающаяся часть механизма шумит, то нужно её заменить.

(ссылка на источник фото)

Замену натяжителя выполняют так: используя Торкс Т-40, нужно отвернуть винт установки ролика, снять вращающуюся часть механизма в виде катушки (небольшое металлическое колёсико) и его крышку.

(ссылка на источник фото)

При неисправности пружины натяжного изделия, головкой «на шестнадцать» отвернуть болт крепления, снять вместе с вращающейся частью механизма в виде катушки. В процессе установки натяжного устройства вместе с роликом, тот выступ, который расположен на основе натяжителя, должен подойти к пазу кронштейна монтажа дополнительных агрегатов.

(ссылка на источник фото)

Установка деталей производится в обратном порядке. При установке привода, нужно уложить её на шкивы и завести под ролики (натяжного и опорного типа).

С мотором 1.6 и кондиционером

Для ослабления натяжения (ролик) ремня генератора на Рено Дастере:

Надеть снизу машины накидной ключ 15 на болт натяжителя.
(ссылка на источник фото)
Повернуть кронштейн ролика по направлению движения часовой стрелки.
Снять поликлиновый ремешок привода дополнительных устройств с опорного ролика колёс приводов.
(ссылка на источник фото)

Выполняя замену ремешка на Renault Duster, поменяйте ролики опорного и натяжного типа. Для замены первого:

Используйте накидной ключ головку «на тринадцать», открутите болт его крепления.
(ссылка на источник фото)
Снимите внешнюю часть ролика, демонтируйте ОР и внутр. крышку.

(ссылка на источник фото) Для замены натяжного изделия, при неисправности пружины, головкой «на десять» ослабить и открутить полностью два болта, снять натяжное изделие вместе с натяжителем (роликом). Установить элементы в обратном порядке. Устанавливая ремешок, кладём его на колёса приводов, заводя под вращающиеся части механизма в виде катушек с учётом схемы.
