Замена ремня генератора и натяжного ролика Рено Логан 1.4 и 1.6 с ГУР и кондиционером своими руками

без Автомобили гидроусилителя рулевого управления и без кондиционирования системы.

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Снятие и установка генератора

В зависимости от комплектации автомобиля могут устанавливаться следующие генераторы:

K7J 710 и К7М 710 без усилителя рулевого управления — MELCO: A001TA3792 (70 А);

K7J 710 и К7М 710 с усилителем рулевого управления -VALEO:SG7S013(75A);

K7J710n K7M 710 с кондиционером и без усилителя рулевого управления — MELCO: A002TC0391 (110 А);

K7J 710 и К7М 710 с кондиционером и с усилителем рулевого управления — BOSCH: 0124415014 (100 А).

Двигатели K 7 J 710 и К 7 М 710 без усилителя рулевого управленияСнятие1. Снимите ремень привода вспомогательного оборудования.

2. Снимите защиту двигателя.

3. Отсоедините провода от генератора.

4. Открутите опорные болты 1 и 2 и снимите генератор (рис. 3.100).

Рис . 3.100.Установка5. Установка проводится в порядке, обратном снятию.

Двигатели K 7 J 710 и К 7 М 710 с усилителем рулевого управления

Снятие

1. Снимите ремень привода вспомогательного оборудования.

2. Открутите опорный болт 1 крепления насоса усилителя рулевого управления (рис. 3.101).

Рис. 3.101.

4. Открутите опорные болты 2 крепления насоса усилителя рулевого управления через отверстия в шкиве насоса (рис. 3.102).

Рис. 3.102.

5. Отсоедините насос усилителя рулевого управления от многофункционального кронштейна.

6. Отсоедините провод 4 от генератора (рис. 3.103). Отсоедините разъем проводки 5.

Рис. 3.103.

7. Открутите болты 3 крепления генератора и снимите его (рис. 3.101).

Установка

8. Установка проводится в порядке, обратном снятию. Болты крепления генератора: 21 Нм, насоса усилителя рулевого управления: 21 Нм.

Двигатели K 7 J 710 и К 7 М 710 с кондиционером и без усилителя рулевого управления

Снятие

1. Снимите передний бампер и ремень привода вспомогательного оборудования.

2. Отсоедините разъем 1 от датчика давления в гидроприводе рулевого управления (рис. 3.104). Открутите опорный болт 2 крепления насоса усилителя рулевого управления.

Рис . 3.104.

3. Открутите опорные болты 3 крепления насоса усилителя рулевого управления через отверстия в шкиве насоса (рис. 3.105).

Рис . 3.105.

4. Отсоедините насос усилителя рулевого управления от многофункционального кронштейна и закрепите его сбоку.

5. Отсоедините провод 4 от генератора (рис. 3.103). Отсоедините разъем проводки 5.

6. Открутите болты крепления компрессора кондиционера. Отсоедините компрессор кондиционера от многофункционального кронштейна и закрепите его на подрамнике.

7. Открутите болты 6 крепления генератора и снимите его (рис. 3.106).

Рис . 3.106.Установка8. Установка проводится в порядке, обратном снятию. Болты крепления генератора: 21 Нм, насоса усилителя рулевого управления: 21 Нм, компрессора кондиционера: 21 Нм.

Задачи приводного ремня

Главная задача двигателя – превращение энергии от сгорания топлива во вращательное движение, которое передается далее к другим узлам автомобиля. Если ремень ГРМ служит для синхронизации коленчатого и распределительного валов, то приводной ремень используется для передачи вращательного движения от коленвала к вспомогательным системам.

Схема приводного ремня в «Рено-Логан» зависит непосредственно от комплектации транспортного средства. В автомобилях Renault Logan приводной ремень обязательно соединяет коленвал и шкив генератора. Дополнительно (в зависимости от комплектации) ремешок также может приводить в движение шкивы следующих устройств:

гидроусилителя руля;
системы кондиционирования;

Всего существует три варианта: без ГУР и кондиционера, только с усилителем руля и полная комплектация (со всеми системами). Естественно, чем больше шкивов используется в конструкции двигателя, тем дольше будет проходить замена, поскольку владельцу придется натянуть ремень на каждый из роликов.

Критический износ ремешка может привести к проскальзыванию, что в итоге отразится на работе систем, которые он обеспечивает. Возможны проблемы с генератором, системой кондиционирования, гидроусилителем руля. Если они проявляют нехарактерное поведение, обязательно начните диагностику с осмотра приводного ремня. Самый главный признак необходимости замены – появление характерного свиста. Это говорит о наличии провисания.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.
Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Виды и причины неисправностей

Тщательный осмотр ремня может многое сказать о функционировании агрегата. Например, некоторые характерные признаки разрушения говорят о наличии проблем, что потребует от водителя не только замены самого ремня. Давайте рассмотрим виды разрушения:

Внешний признак	Причина
Мелкие трещины на ребрах, расположенные поперек.	Воздействие высоких температур и повышенное натяжение. Как правило, появляются вследствие естественного износа материала. Говорит о том, что деталь выработала свой ресурс на 80-90%.
Отслаивание от ремешка крупных и маленьких кусочков каучукового материала.	Появление трещин параллельно линии корда. Это признак критического износа, когда ремень уже израсходовал 95-99% своего ресурса. Необходимо как можно скорее его заменить.
Материал срезается с ребер и скатывается в катышки между ними.	Причинами может быть износ шкивов, несоосность, слишком слабое натяжение. Необходимо осматривать все ролики и регулировать натяжку. Если параллельно возникает посторонний шум, то потребуется купить и новый ремень.
Появление блеска или глянцевого оттенка на задней стороне ремня.	Скорее всего, на своем пути ремень встречается с какой-либо деталью. Последняя трется о материал, оставляя такой след. Убедитесь в достаточном уровне натяжения и целостности конструкции.
Износ крайних ребер или их частичное разрушение. Может привести к соскакиванию ремня.	Несоосность шкивов, что приводит к перекашиванию и ускоренному износу.
Грубые деформации на ребрах, появление зазубрин.	Чаще всего, это происходит по причине попадания постороннего предмета: маленького камешка или мелкой детали. Она врезается в материал и по мере вращения перемещается по ремню, оставляя зазубрины на ребрах.
Появление на обратной стороне видимых выпуклостей.	На ребра попали камешки, гравий. Необходимо снять ремень и все почистить.
Отделение крайнего ребра.	Неправильная установка. Если не переставить ремень, то ребра будут отслаиваться и дальше.
Шелушение, прилипание или набухание поверхности.	Попадание на ремень рабочих жидкостей автомобиля. Смазки и масла превращают каучук в мягкий и губчатый материал.
Разрыв.	Помимо критического износа, конечно же, стоит осмотреть конструкцию мотора, ведь заклинивание шкивов или роликов также может стать причиной такого исхода.

Как видно, осмотр изношенного ремешка играет важную роль. Благодаря приведенной выше таблице, вы не хуже профессиональных автомехаников сможете диагностировать причину износа приводного ремня.

Проверочные работы

Главный параметр при проверке приводного ремня – уровень натяжения. В моторах с ГУР или с усилителем и кондиционером проверку выполняют на нижнем участке между шкивом привода и шкивом кондиционера/ГУРа. При нажатии на ремень большим пальцем отклонения не должны превышать 6-8 миллиметров. На самой простой комплектации с одним генератором нажимать следует на верхнем участке ремня, располагающегося над шкивами.

В моторах с кондиционером используется автоматический натяжитель. Если он сломался, то необходимо менять весь узел. В моторах без автоматики регулировка осуществляется:

Только ГУР. Кронштейн с роликом крепится 2 винтами, которые нужно ослабить. Как только настройка закончена, их затягивают.
Без ГУР и кондиционера. Затягивают верхний винт крепления, после чего путем ослабления нижнего регулируют натяжение. В конце закручивается нижний крепеж.

Не переусердствуйте с уровнем натяжки. Слишком большое натяжение будет иметь массу проблем. Во-первых, это грозит воздействием высоких температур и большими нагрузками, что сокращает ресурс. Во-вторых, придется чаще менять ролик, который под сильным натяжением не справится со своей задачей.

Еще одной проблемой являются подшипники. Они часто выходят из строя, что затрудняет прокручивание роликов или приводит к их полному заклиниванию. Некоторые водители для максимальной экономии меняют непосредственно подшипники. Если вам это под силу, пробуйте. Для экономии времени рекомендуем просто заказать полностью новые ролики приводного ремня.

Интервал замены ремня

Какие могут быть проблемы

Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан.

Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.

Ремни 4PK715, 4РК718, 6РК836

Первый ремень размером в диаметре Ø715 мм – обозначение такое «4PK715». Этот приводной ремень подходит на Логан и Ладу Ларгус в комплектации без ГУР и кондиционера.

Второй несколько длиннее (см. видео), его длина в диаметре Ø718 мм – обозначение такое «4РК718». Этот тип привода предназначен для Логан, Матис и Рено Сандеро и также без ГУР, кондиционера.

Ремень генератора, размером Ø836 мм. Этот тип ремешка предназначен для Лады Ларгус в комплектации без оснащения гидроусилителем руля. Обозначение у него такое «6РК836».

Резиновые привода для перечисленных моделей выше в статье в комплектации без гидроусилителя руля и кондиционера.

На машине Renault с двигателем D4F где есть кондиционер, ГУР стоит один ремень 4PK715. Здесь установлены 2 ремня, один от гидроусилителя руля и другой на генератор.

Ремни 5PK1110, 5РК1113

Затем мы рассмотрим ремни генератора для моделей Рено Логан с гидроусилителем руля, но без кондиционера.

Первый резиновый привод, его размер Ø1110 мм – обозначение «5РК1110». Этот ремень, по-моему, устанавливается только на Рено Логан.

Второй резиновый привод, размером Ø1113 мм – обозначение «5РК1113» предназначен для Логан и Лады Ларгус.

Разница между этими ремешками составляет всего 3 мм и моё субъективное мнение, что они при необходимости взаимозаменяемые. Ход натяжного ролика должен, по идее, компенсировать эту разницу в длине.

Ремень 5PK1750 до 2010 года выпуска

Первый привод имеет размер Ø1750 мм –обозначение «5РК 1750 250». Это ремешок от известной компании «B0SCH».

Этот размер подходит на автомобили с 8-и клапанными двигателями, собранные на заводе до сентября 2009 года.

Второй резиновый привод (см. видео в конце статьи), аналогичный по размеру от известной компании «Gates». Но по толщине ремешки незначительно отличаются. Привод резиновый от фирмы «Gates» немного тоньше по толщине первого привода от фирмы «B0SCH», а все остальные размеры одинаковые.

На моей машине как раз стоит такой тип привода, так как в комплектации имеется кондиционер и ГУР руля, но не подходит по размеру в длине.

К вашему сведению моя ЛоганМашина выпущена на заводе АвтоФрамус в 2012 году.

Как видим много различных типов ремней генератора Логан с разными обозначениями и в них нужно долго разбираться. Думаю надо подбирать ремень, который необходим именно для вашей модели автомобиля на месте, открыв капот автомобиля.

Однако есть некоторые нюансы. Так, проверил на своём автомобиле и тип ремня «5РК1750 250» от фирмы «B0SCH» -действительно не подходит по ширине и году выпуска автомобиля. Как уже писал выше этот размер подходит на автомобили с 8-и клапанными двигателями, выпущенные до сентября 2009 года.

На моей машине «родной» ремешок примерно на 3 мм шире.

Придётся определить, какой именно тип ремня предназначен именно для моей модели Рено с 16-клапанным двигателем и коробкой «автомат».

Ремень 6PK1820, 6PK1822 после 2010 года

Наконец-то после длительных поисков я подобрал приводной ремень на свою модель Логан 2012 года выпуска, 16-клапанный двигатель, с ГУРом, кондиционером и коробкой «автомат». Его обозначение «6РК1820», то есть 6-ручейков и длина для моей модели составляет Ø1820 мм в диаметре.

Проверяю, можно сказать «живьём». По ширине подходит, как раз то что надо. Данные с интернета «говорят», что оригинальный ремень на Рено, именно моей модели имеет размер Ø1822 мм, это на 2 мм длиннее. Считаю, что ход натяжного ролика компенсирует эту небольшую разницу в длине.

Хотелось приобрести ремень в оригинале Renault, но не нашёл и взял от компании CONTITECH «6РК1820», по-моему, хорошего качества. Пусть пока лежит в ЗИПе, как придёт время замены, мы его и установим вместе с новыми натяжными роликами.

Перечисленные ремешки, предназначены для моделей Логан с объёмом двигателя 1.4 и 1.6 литра, с 8-ми и 16 – клапанами.

Ремень генератора на Рено Логан без гура руля и кондиционера видео

На этом заканчиваю редактировать статью. Если неправильно написал размеры и предназначение приводов, пожалуйста, поправьте в комментарии.

Поздравляю с наступающим Новым 2018 годом! Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Читайте еще далее:

Замена ремня с ГУР и кондиционером на Renault

Как правильно осуществляется замена ремня генератора с кондиционером? Подобная компоновка Рено Логан с ГУР и сплит-системой можно встретить на Renault с мотором 1.6, а с двигателем объёмом на 1,4 л — реже. Более часто эти моменты комплектации характерны для 16-клапаных двигательных систем. Не надо забывать о том, что когда меняется ремень генератора, обязательно меняются и натяжные ролики. Какова этажность подобных мероприятий? Все действия производятся на остывшем двигателе.

В моторном отсеке ключом на 13 ослабляется винт крепежа роликов подшипников.
Затем закручивается кронштейн с корпусной частью генератора регулятора Renault Logan.
После снимается приводная часть и кольца из функционала для работы со сплит-системой и ГУР. На этом шаге производиться замена роликов, потому что эти запчасти сменяются вместе с ремнем.
Используя ключ, следует разобрать сам роликовый узел и ролик напряжения (для этого применяется, как и ранее ключ № 13).
Когда выполнена установка новой комплектующей и произведена замена роликовых элементов (ремня, привода и колец) выполняется монтаж всего узла в обратной итерации. Устанавливая необходимо произвести фиксацию нового роликового держателя для лучшего крепежа всей конструкции, требуется его затянуть.
После выполняется монтажа конструкции (колец и привода) в обратном варианте. Вся процедура четко рассмотрена на видео.

Отличительным признаком ремня в такой конструкции выступает присутствие 5 ручьев, в то время как шкивы для привода вспомогательных устройств имеют шесть. Таким образом, осуществляется замена ремня генератора с кондиционером.

Рено Логан: замена ремня генератора

Итак, если при осмотре выявлены дефекты ремня генератора, тогда ремень генератора Логан следует заменить. Также обрыв ремня делает такую замену безотлагательной процедурой.

В любом случае, перед заменой нужно пробрести новое изделие, при этом учитывая особенности (год выпуска и тип ДВС), а также комплектацию автомобиля (например, ремень генератора Рено Логан с кондиционером). Параллельно вместе с ремнем может потребоваться менять и ролик. Еще будут нужны следующие инструменты: домкрат, набор ключей, шестигранник.

Обратите внимание, на Рено Логан ремень генератора подобрать не трудно, однако при выборе нового изделия важно покупать продукты высокого качества. Дело в том, что на рынке есть как дешевые решения малоизвестных производителей, так и откровенная подделка дорогих брендов. Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Это значит, что ремень генератора, ремень ГРМ, ролики и другие подобные элементы следует покупать исключительно в проверенных точках, а также отдельно проверять оригинальность изделия

Игнорирование данных правил приводит к тому, что через небольшой промежуток времени ремни низкого качества могут оборваться, даже новый ремень генератора свистит после установки и т.д. По этой причине следует следить за ремнем после установки. Если он сильно растягивается, трескается и т.п., это указывает на низкое качество продукта.

Что касается самой замены, ремень генератора Рено Логан заменить не сложно. Главное, придерживаться общих правил и алгоритма в рамках выполнения данной процедуры. Желательно выполнять все работы в гараже с ямой или же немного поднять автомобиль на подъемнике.Также с АКБ снимается минусовая клемма. Кстати, можно заменить ремень и при помощи одних домкратов (без ямы), однако работать будет сложнее.

Подготовив все необходимое, снимается переднее правое колесо;
Далее нужно снять грязезащитный щиток;
После кронштейн натяжного ролика совмещается отверстием в корпусе (ключом на «13» проворачивается болт крепления натяжителя против часовой стрелки);
Затем в отверстие нужно вставить шестигранник «6»;
Выполненные действия позволят ослабить ремень генератора и снять его;
Еще меняется натяжной и опорный ролик (чтобы снять последний, нужно открутить крепеж ключом «13», тогда как натяжной ролик закреплен двумя болтами, которые выкручиваются);
В том случае, если ролики в нормальном состоянии, их можно не менять, однако при такой возможности лучше каждый раз при замене ремня выполнять также замену роликов;
Заменив или проверив ролики (установка в порядке, обратном снятию), можно ставить новый ремень Рено Логан. Для этого его надевают сначала на шкив насоса ГУР, затем заводят за опорный и натяжной ролики, после накидывают на шкив генератора и шкив компрессора кондиционера;
Завершающим этапом становится натяжка на шкив коленчатого вала. Перед установкой, если владелец выполняет операцию в первый раз, желательно заранее изучить схему установки ремня генератора на Логане;
Накинув ремень, остается регулировка его натяжения при помощи натяжного ролика (поворот против часовой означает натяжение, тогда как по часовой стрелке предполагает ослабление ремня);
Закончив регулировку, болт крепления натяжителя следует затянуть. На этом замену ремня генератора на Логане можно считать завершенной.

Еще добавим, что во время укладывания ремня на шкивы нельзя допускать того, чтобы ремень лежал слишком «свободно» или со смещением. На деле, если бороздок на ремне меньше, чем на шкиве, свободные борозды должны располагаться ближе относительно ДВС, а не наоборот.

Также после установки на все шкивы и натяжки ремня, еще раз нужно проверить его натяжение. Следует помнить, что сильное натяжение также плохо, как и недостаточная натяжка. Для проверки достаточно нажать на ремень рукой на самом длинном участке между шкивами или попробовать перекрутить его. В норме ремень между шкивами при нажатии с усилием 10 кг отклоняется на 1-1.5 см.

После всех проверок можно клемму минус подключить к АКБ и завести ДВС. После проверяется качество работы ремня и генератора. При работе не должно быть слышно посторонних звуков, свиста и т.д. Далее после 50-70 км. пробега желательно проверить натяжку ремня, а также осмотреть его на предмет преждевременного износа. Если все в норме, при эксплуатации можно придерживаться рассмотренных выше интервалов проверки.

Делаем натяжку ремня своими руками

Данная процедура имеет некоторые отличия на автомобилях с разными комплектациями. Также о с кондиционером регулировка выполняется автоматически. Если ваш автомобиль не оборудован климатической системой, натяжку ремня производят вручную следующим образом:

В комплектациях 5К**** (порядковый номер) ослабляют два винта, что крепят кронштейн. При помощи регулировочного элемента возвращают его на место. После настройки крепежные болты затягивают обратно. Работа производится шестигранным ключом.
В комплектациях 4РК *** затягивается верхний крепежной винт. После проверки натяжения его снова ослабляют при необходимости. Нижний винт закручивается в последнюю очередь.

Пошаговая инструкция по замене ремня ГРМ

Рено Логан: замена ремня генератора

Снятие двух роликов

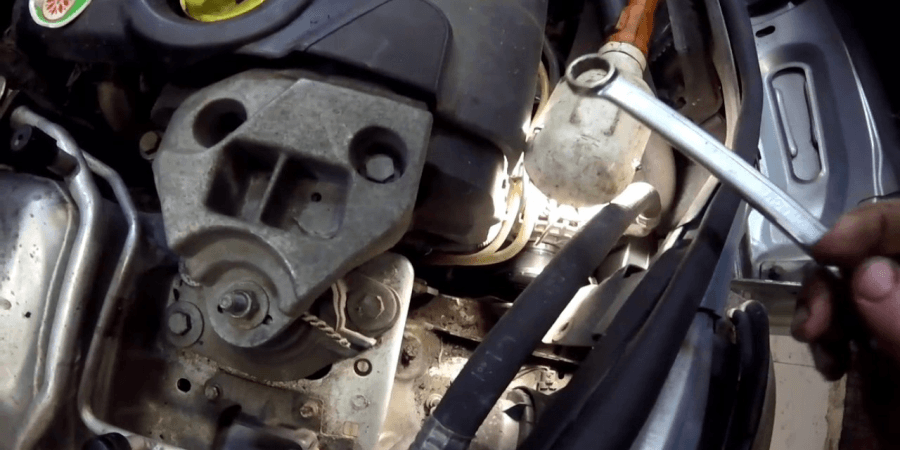

Вначале ключом накидным (на 15) срывается болт «нижнего» натяжного ролика с помощью вспомогательной трубы. Нужно ключом сорвать болт и открутить его до конца рукой и, вытащить вместе с шайбой, а затем вытаскиваем ролик со шпильки.

Установленный на заводе подшипник натяжного ролика ещё крутится, как новый не шумит. Снять пыльник с подшипника и смазать и, установить обратно на двигатель. Стоит ли его менять, если крутятся шарики и не хрустят, хотя образовалась на самом ролике в месте прилегания ремня выработка, что не критично.

Номер подшипника 203, закрывается с двух сторон пыльниками. Производитель Польша.

До второго «верхнего» обводного ролика нужно подлезть рукой снизу, заранее демонтировав пластиковую защиту под бампером (см. видео ниже в статье). Для работы нужен накидной ключ (на 13). Срываем болт и отворачиваем от руки и, вытаскиваем его вместе с шайбой, а затем вытянем сам ролик. Эти две шайбы защищают подшипник от пыли и грязи.

На смартфоне проверка программой штрихкода новых роликов, показывает, что они подлинные из Нидерландов. Не рекламирую, кто знает, будут ли они работать должным образом и как продержаться в эксплуатации автомобиля.

Новые пластиковые ролики оказались в два раза лёгкие, если сравнить с железными Польскими установленными на заводе.

Установка новых дешёвых роликов

Устанавливается всё в обратном порядке снятию. Вначале ставится дальний «паразитный» обводной ролик, заранее протираются его две шайбы от пыли, грязи тряпочкой. Ролики ставиться любой стороной, обе одинаково зеркальные. Шайбы ставятся грязной стороной наружу, а выпуклой чистой к подшипнику.

Как установили шайбу с роликом, обязательно проверьте, на своём ли месте он сидит. Затем наживляется болт с наружной шайбой и затягивается ключом на (13). Также ставиться второй «нижний» ролик.

Нужно хорошо завернуть болт паразитного ролика с определённым усилием, не перетягивая, но так чтобы не отвернулся, если сорвать резьбу будет много работы.

Затем ставится новый второй ролик и затягивается болт, также не сильно усердствуя. Как писал выше оба ролика одинаковые по всем параметрам и размерам.

Думаю, старые заводские ролики можно отремонтировать, установив в них новые 203 закрытые пыльниками подшипники.

В этот раз установлю ремень генератора Bosch 6РК 1815, по своему товарному виду нравится. На автомобилях Рено Логан с кондиционером и гидроусилителем руля длина ремня 1815-1822 мм, 6РК -ширина шесть ручейков.

Установка нового ремня Генератора

Вначале сверху под капотом накидывается ремень на шкив Гура руля и поправляется, чтобы ручейки привода ровно сели на зубья шкива. Затем ремень заводится между двумя установленными роликами и одна сторона прокладывается к шкиву генератора и кондиционера, а другая в конце накидывается на шкив коленчатого вала.

Остаётся натяжной ролик «нижний» отжать ключом (на 15) используя вспомогательную трубу и, накинуть ремешок снизу на шкив коленвала. Если не получится установить, тогда прокручивается двигатель на нейтральной скорости передач ключом установленный на болт шкива коленчатого вала по часовой стрелке вместе с ремнём.

В конце работы проверяется, ровно ли сели ручейки ремня на зубья, если нет, тогда за болт крутится коленвал и одновременно сажается ремень на своё родное место так, чтобы не выпирал наружу или внутрь шкивов.

В завершающей части работы устанавливается пластиковая защита и колёса автомобиля.

Замена ремня генератора Рено Логан с 16 Кл. двигателем к4м видео

Подписывайтесь на канал в Дзен Автоблог Альберта, пишите комментарии и ставьте лайки. До скорых встреч на страницах блога AAuhadullin.ru!

Замена генератора

Для начала необходимо подготовить автомобиль к предстоящей работе вне зависимости, с кондиционером он или нет. Машина должна находиться на ровной поверхности и под колесами быть противооткатные упоры. С помощью домкрата необходимо приподнять автомобиль и с помощью трубчатого ключа снять правое переднее колесо, а затем пластиковую защиту. Также следует подготовить щетки, чтобы очистить генератор от грязи. Дальнейший список действий выглядит следующим образом:

Первым делом нужно снять ремень. Делается это следующим образом: с помощью ключа на «13» оттягивается натяжной ролик. Чтобы его зафиксировать, нужно вставить стержень в специальное отверстие. Таким образом, закрепив натяжной ролик, можно полностью снять ремень.
Далее выполняется демонтаж насоса ГУР. У него есть три крепления, и на Рено Логан одно из них расположено с обратной стороны. После отсоединения креплений насос можно будет сдвинуть.
Затем нужно приступить непосредственно к снятию генератора. Он также зафиксирован тремя болтами, которые расположены в труднодоступных местах. После того, как все болты откручены, генератор отсоединяется.
После этого нужно также убрать регулятор напряжения. Для этого понадобятся несколько шайб, гайки, бита М10, накидной ключ и головка. После того, как все инструменты подготовлены, можно приступать. В шкив кладутся подготовленные шайбы, в них вставьте гайки, а внутрь – биту. С помощью ключа и головки отсоединяется регулятор.
Последний шаг перед установкой нового генератора – это демонтаж крышки. Нужно открутить четыре крепежа. Для того чтобы убрать подшипники, потребуется специальный инструмент.
Затем происходит установка нового генератора. Для этого просто повторяются все вышеперечисленные действия в обратном порядке. Внимания заслуживает один пункт: установка самого генератора, так как из-за расположения крепежей его достаточно сложно зафиксировать. Кроме того, нужно убедиться, что ремень генератора будет достаточно натянут, без всяких провисаний, но в то же время не перетянут, так как от этого зависит дальнейшая работа генератора.

В результате следует сказать, что зачастую, особенно если пробег автомобиля уже немаленький, лучшим вариантом устранения какой-либо неисправности генератора является именно его замена, а не просто ремонт. Благодаря современному богатому выбору оригинальных и аналоговых генераторов каждый владелец Renault Logan может выбрать для себя подходящий вариант.

https://youtube.com/watch?v=LmIdcBEeETA

Замена ремня ГРМ Рено Логан

Периодичность замены

Самый частый вопрос в этой теме – когда меняется приводной ремень на «Рено-Логан». Сначала непременно загляните в техническую документацию к своему авто. Производитель установил четкий регламент – каждые 60 тысяч километров. Теоретически и даже иногда на практике при умеренной эксплуатации машины ремешок способен прослужить вплоть до 100 тысяч. Но доводить до этого не рекомендуется. Изношенный компонент может привести к некорректной работе генератора и вспомогательных систем, что выльется в их дорогостоящий ремонт.

Показатель в 60 тысяч – условный, ведь в экстремальных условиях эксплуатации замену придется проводить через 40-50 тысяч пробега. Именно поэтому всем водителям рекомендуют проводить визуальный осмотр ремня каждые 15-20 тысяч. Благодаря этому, вы своевременно обнаружите изношенность и выделите время для замены. Даже если внешне «расходник» выглядит целым, не рекомендуем превышать пробег, заданный регламентом производителя.

Генератор Рено Логан замена, снятие ремня генератора

Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.

При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.

В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.

1 — шкив привода вспомогательных агрегатов
2 — натяжной ролик с кронштейном
3 — регулировочный болт
4 — болт крепления кронштейна натяжного ролика
5 — шкив генератора
6 — шкив насоса гидроусилителя рулевого управления
7 — ремень

Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.

В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.

При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.

Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.

1 — шкив привода вспомогательных агрегатов
2 — натяжной ролик
3 — шкив насоса гидроусилителя рулевого управления
4 — шкив генератора
5 — шкив компрессора кондиционера
6 — опорный ролик
7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства. Затем фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм (можете вставить отвертку например). Как показано на фото далее.

Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2+ на генератора и снимаем провод.

Смотрим фото.

Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.

Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.

Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.

Официальный дилер Рено в Твери https://renault.nordavtotver.ru предлагает весь модельный ряд французского производителя. Большой выбор востребованных машин на складе позволит совершить покупку без длительного ожидания. Профессиональное гарантийное, постгарантийное обслуживание и квалифицированный ремонт.

Замена в комплектации без кондиционера

Клуб автолюбителей Рено Логан

Доброго времени суток, форумчане! Начались у меня тут проблемы: начала моргать лампочка заряда аккума на приборке. ТО моргает, то горит постоянно. Проездил я дня 3 так. Потом пощупали мультиметром, который показал, что с генератора вообще не идёт заряд (хороший у меня аккум, а? Или не? ) ). Стали грещить на щётки в регуляторе напряжения. Сняли генератор, вытащили с него регулятор и действительно, одна из щеток стёрлась очень сильно. Ладно, поставили новый регулятор напряжения с новыми щетками на нём, собрали гену назад, поставили обратно на машину. Заряд с него пошёл, но да не совсем: на холостом ходу показывает такой же вольтаж как и на отключенном двигателе (12,5 где-то), а когда газуешь — подскакивает где-то в район 14-14,5. При всём при этом лампочка заряда аккума теперь горит всегда. Вопрос вот в чем: Где мы могли накосячить или что-то забыть? Куда копать посоветуете, форумчане? Каюсь, забыли прозвонить диодный мост, может там диод какой в обе стороны начал пропускать? Машина — Логан 1.4, первой фазы, без АБС, 2006 год. З Ы Кстати регулятор со щетками походу родной был: МАДЕ ИН ГеБэ 165 тык машинка уже прошла.

Генератор и ремень генератора Рено Логан
