Замена ремней Рено Дастер

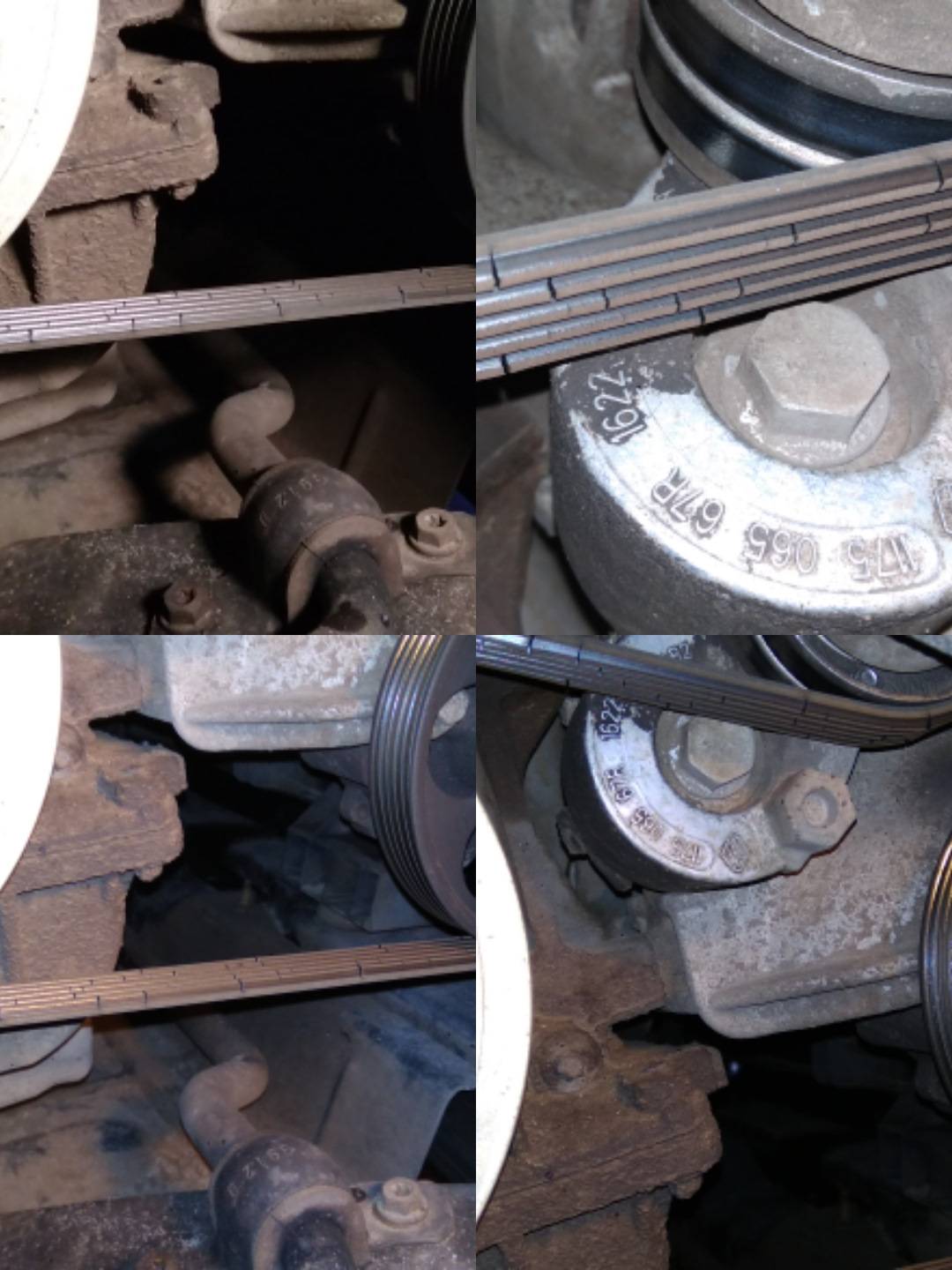

Регулярная проверка приводных ремней

Периодически каждый владелец автомобиля должен проверять состояние всех приводных ремней и их натяжку. Для этого необходимо проверять ремни пальцем при выключенном двигателе. Например, нажав пальцем на ремень, вы сможете понять, ослабла ли натяжка ременного привода. Помните, что ремень при этом осмотре не должен двигаться (смещаться на 1-2 см). Если вы увидите подобное, то виной тому слабая натяжка ремня. Также вы должны на ощупь осмотреть ремень на повреждение. Также необходим и визуальный осмотр на предмет сколов, трещин и рваных элементов.

Кроме того, воспользуйтесь карманным фонариком, который сделает обзор не только лучше, но и может помочь выявить затертые участки ремня (как правило, изношенный участки ремня будут блестеть).

В любом случае, если вы увидите повреждённые участки ремня, то его в любом случае необходимо заменить на новый

Обратите внимание, что приобретая новые приводные ремни вам нет необходимости приобретать оригинальные расходники. На рынке существует немало неоригинальных ремней, которые по качеству часто даже превосходят заводские оригиналы

Например, отлично себя зарекомендовала компания Continental, которая является крупнейшим поставщиком приводных ремней.

Средняя стоимость замены ремня в автомастерской составляет около 2500 рублей. Стоимость ремней для автомобиля зависит от известности марки и себестоимостью продукции. На рынке присутствуют, как дешевые приводные ремни, так и дорогие, которые имеют особую конструкцию и способны выдерживать экстремальные нагрузки.

Особенности реботы на инжекторном и карбюраторном двигателях

Для инжекторных двигателей, как правило, практикуется использование широких, многоручьёвых ремней, тогда как на карбюраторные ставятся ремни клиновидной формы. Соответственно, используются разные шкивы привода генератора.

У шкивов карбюраторных двигателей имеются достаточно большие окна. Их очень удобно использовать для установки зубила или гаечного ключа, которые можно упереть в блок двигателя в процессе демонтажа ремня генератора. После этого, используя торцовый ключ на 19, можно откручивать болт натяжения.

Произвести эту операцию на инжекторных двигателях несколько сложнее, так как никаких окошек на шкивах в этом случае нет. Приходится демонтировать на блоке сцепления резиновую заглушку. После этого в смотровое окно есть возможность установки зубила или большой плоской отвёртки, для упора которых используются зубья венца.

Проверка состояния роликов

На Renault Duster используются пластиковые ролики с расположенным внутри шариковым подшипником, не требующим пополнения запаса смазки в процессе эксплуатации. Для проверки состояния подшипника необходимо провернуть ролик, не допускаются посторонние шумы и заклинивание элемента. Дополнительно следует покачать ролик в вертикальной плоскости, при обнаружении биения шарикового подшипника ролик подлежит замене. Не допускается эксплуатация деталей с поврежденной или изношенной внешней частью, которая повредит поверхность нового ремня.

Источники

https://autosecret.net/dvigatel-reno-daster/1580-remen-generatora-natjazhnoj-rolik
https://cleanerauto.ru/kak-zamenit-remen-generatora-reno-daster-renault-duster.html
https://fix-my-car.ru/texnicheskoe-obsluzhivanie/zamena-privodnogo-remnya/zamena-privodnogo-remnya-renault-duster.html
https://okeyavto.ru/renault-duster/dvigatel/remen-generatora
https://www.renault-duster.dv13.ru/texnicheskoe-obsluzhivanie/zamena-remnya-privoda-vspomogatelnyx-agregatov/
https://razborov.net/renault/zamena-remnya-privoda-vspomogatel-nyh-agregatov-renault-duster-2.html
https://www.DusterOk.ru/remont/kak-pomenyat-remen-generatora-na-reno-daster

Выбор нового ремня ГРМ

При покупке комплекта деталей необходимо учитывать тип используемого мотора. Вместе с монтажом нового привода ГРМ следует менять ролики, поскольку изношенные подшипники приводят к некорректной установке ремня и ускоренному износу детали.

Для дизельных моторов

На машинах Renault Duster встречается 1,5-литровый дизель K9K мощностью 90 или 109 л. с. Для замены необходим оригинальный комплект с каталожным номером 7701477028.

Допускается использование аналогов Contitech CT1035K1 , существует набор с индексом CT1035WP1, включающий в себя новую помпу системы охлаждения. Идентичные наборы производит Gates (K025578X), но насос в этот комплект не входит.

Для бензиновых двигателей

Для замены ГРМ на “Рено Дастере” 1,6 л предусмотрен набор 130С17529R (включает эластичный элемент, 2 ролика и болт).

Возможно использование аналога FCR210844 от FranceCar. Для мотора объемом 2,0 л требуется комплект с артикулом 130C11551R или аналог от Gates (номер по каталогу K055550XS).

Процесс замены ремня генератора своими руками

Для выполнения этой работы необходимо приготовить следующие инструменты:

набор гаечных ключей;
набор головок с трещоткой;
монтировку;
большую отвёртку;
молоток.

Как заменить на Лада Калина: видео

Замена ремня, важные этапы и нюансы:

Двигатель должен быть охлаждённым, иначе можно получить довольно болезненные ожоги.
От аккумулятора необходимо отсоединить отрицательный провод.
Перед снятием важно запомнить, как именно он расположен и в каких местах осуществляется крепление. Для страховки можно набросать схему крепления на листке бумаги, если её нет перед глазами.
Для снятия первым делом следует ослабить его натяжение

В зависимости от модели автомобиля в качестве натяжителя используется либо рейка полукруглой формы, либо специальный болт. Последний необходимо повернуть в одну из сторон, используя для этого гаечный ключ или головку. При этом выкручивать полностью его не надо. Ослабление должно произойти сразу после небольшого поворота болта.
Ремень снимается.
Размер снятого ремня необходимо сравнить с вновь устанавливаемым. Они должны иметь совершенно одинаковый размер.
Если всё находится в соответствии, устанавливаем новый согласно предварительно нарисованной схеме. После этого регулируется его натяжение.
Подключается аккумулятор, запускается двигатель и даётся максимально возможная нагрузка на генератор, то есть включаются все имеющиеся в автомобиле электрические приборы.
Замена ремня закончена.

Схема правильной установки ремня должна быть под рукой у каждого водителя на случай разрыва ремня в дороге

Подготовительные работы

Сначала снимаете пластиковый короб, расположенный справа от блока цилиндров. Чтобы снять пластиковый шланг, необходимо придавить два зажима и убрать фиксирующий резиновый хомут, после чего короб легко снимается. В открывшемся пространстве отверткой вынимаете две резиновые заглушки, закрывающие оси распределительного вала, и откручиваете металлическое крепление, вывернув два болта на 8.

В отверстия, которые закрывались заглушками, вставляете фиксатор распредвалов. Это П-образная пластина, толщиной в 5 мм, с расстоянием между вертикальными частями 100 мм, и их шириной по 36 мм. Для фиксации полукольца должны располагаться в горизонтальном положении, после чего приспособление вставляется в прорези и надежно блокирует распредвалы.

Выкрутив гайки на двух шпильках, снимается теплоотвод от головки блока цилиндров. Далее автомобиль поднимается на домкрате или подъемнике, снимается защита, а под него установите домкрат или другое приспособление, позволяющее поднимать его или снова устанавливать на опоры, что потребуется при замене ремня ГРМ, также для удобства откручивания болтов.

Головкой Е14 открутите заглушку под фиксатор коленвала, расположенную на блоке цилиндров. Замена ремня ГРМ на 2-лировом Дастере требует демонтажа опоры двигателя. Из креплений трубки подачи топлива, снимается фиксатор жгутов из кронштейна. Затем выкручивается шесть болтов крепления, для чего потребуется головка на 16 – три прикрепленных к крышке привода и три непосредственно к кузову.

В открывшемся пространстве видна металлическая крышка кожуха ремня ГРМ, чтобы снять ее нужно открутить пять болтов и гаек на 13, после чего она легко снимается. Демонтируйте пластиковую часть защитного кожуха, для чего нужно выкрутить 5 болтов на 8.

Фиксатор коленчатого вала — это стальной цилиндр диаметром 8 мм и длиной 50 мм, на конце которого располагается рукоятка для удобства его установки в блок. Приспособление просто вставляется в коленвал, не давая ему проворачиваться. Открутите болт крепления коленчатого вала, ключом на 16 отжимаете натягивающий ролик и снимаете ремень генератора.

Как определить необходимость замены

Владельцу машины “Дастер” необходимо знать, когда менять ремень ГРМ и ролики. Завод рекомендует производить обслуживание через каждые 60 тыс. км, но сложные климатические условия и резкий стиль езды сокращают ресурс детали на 10-15%. При эксплуатации машины в условиях бездорожья рекомендуется устанавливать новый комплект деталей через 40-50 тыс. км пробега. Внеочередная замена производится в случае попадания моторного масла на резиновый элемент (через поврежденный лобовой сальник).

Дополнительные признаки износа ремня, указывающие на необходимость замены:

появление трещин на беговой дорожке или оторванных зубьев;
растяжение эластичного элемента;
отслоение части боковой поверхности из-за заводского дефекта или повреждения роликов;
повышенный шум при работе привода, возникающий из-за износа роликов или разрушения беговой дорожки ремня.

Когда и как нужно менять клиновый ремень.

Основной проблемой при износе приводных ремней на начальном этапе становятся различные скрипы и свиты, во время вращения шкивов, передающие на навесное оборудование двигателя крутящий момент. При возникновении скрипов и свистов в скором времени один из приводных ремней может оборваться. Предлагаем вам подробную информацию об этих типах ремней в современных автомобилях. Наш справочник поможет вам узнать, когда необходимо менять приводные ремни, как определить степень их износа, чем отличается приводной ремень от ремня ГРМ и какая средняя стоимость приводных ремней на Российском рынке, а также получить ответы и на другие вопросы, связанные с этими ремнями.

Для начала давайте расставим все точки над “i”, выяснив, что же такое приводные ремни.

Приводной ремень автомобиля – это элемент ременной передачи, рабочая деталь транспортных средств и механизмов, которая служит для передачи крутящего момента двигателя.

Передача крутящего момента происходит за счет сил трения или сил зацепления (зубчатые ремни, клиновидные ремни).

Существует ошибочное мнение, что ремень ГРМ (ременный привод газораспределительного механизма), не относится к приводным ремням. Но на самом деле это не так. Ремень ГРМ также относится с категории приводных ремней.

Приводные ремни разделяются на несколько видов:

– Ремень ГРМ (ременный привод газораспределительного механизма)

– Приводные ремни вспомогательных компонентов (навесное оборудование двигателя)

Существует три типа автомобильных ремней:

1. Ремень ГРМ – как правило, зубчатый

2. Поликлиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя

3. Клиновый ремень передачи крутящего момента двигателя на навесное оборудование двигателя

Ремни №2 и №3 в нашей стране также имеют дополнительные названия: плоский ремень (Поликлиновый ремень) или ручейковый ремень (Клиновый ремень).

В отличие от ремней ГРМ, к которым предъявляются строгие требования, такие как обязательная своевременная плановая замена, в соответствии с установленным производителем сроком службы, приводные ремни, обеспечивающие работу вспомогательного (навесного) оборудования двигателя, требуют не такого пристального внимания.

Но, тем не менее, это не говорит о том, что они не нуждаются во внимании. Периодически необходима и их плановая замена

Причем нежелательно дожидаться момента, когда ремни выдут из строя, поскольку эти ремни обеспечивают работу важного оборудования в автомобиле (охлаждение, зарядка аккумулятора, кондиционер и т.п.).

Как правило, если ремень износился или ослабла натяжка, в дождливую и холодную погоду проскальзывание и свист усиливается, поскольку ремень теряет сцепление со шкивом из-за влаги.

Если вы услышали однократный скрип или свист ремня, особенно, после того как проехали через глубокую лужу, то нет причин для беспокойства. В этом случае скорее приводной ремень слишком влажный, что уменьшило его сцепление со шкивом. Если же вы слышите свист (визг) после того как утром завели автомобиль, а также несколько километров при начале движения при прогреве двигателя, то, скорее всего ваши приводные ремни (или ремень) износился или ослабла натяжка приводных ремней.

Начало замены привода ГРМ

Начнём менять зубчатый приводной ремень, предварительно ослабив колёсные болты правого колеса, приподнимаем машину домкратом и снимаем колесо. Затем демонтировав металлическую защиту двигателя, снизу подкладываем под поддон упор либо домкрат. В арке передней стойки снимаем пластиковую защиту от грязи, которая держится на двух клипсах. Одна маленькая клипса находится на кожухе сверху, а другая снизу типа «ёжика» и его просто выдёргиваем с посадочного места.

Далее открыв капот двигателя, уберём в сторону трубки подвода топлива к рампе, трубку отвода паров бензина и жгут проводки и, отвернём шесть болтов подушки двигателя ключом (на 16).

В арке крыла сверху на кузове крепится поперечный кронштейн, отвернём его верхний болт, а нижний на рычаге немного ослабим и, отогнём верхнюю часть тяги в сторону.

Как только сняли опору, мотор опускаем немного вниз для удобства работы. Ключом накидным (на 15) подлезем к натяжному ролику ремня дополнительного оборудования. Методом прокрутки ролика ключом по часовой стрелке ослабляем ремень генератора и снимем со шкива на коленчатом валу.

Замена ремня ГРМ на Renault Duster 2.0

В первую очередь нужно выставить валы так, чтобы первый поршень оказался в положении верхней мертвой точки. Для этого на шестернях есть отметки, которые соответствуют аналогичных на внутренней части корпуса ГРМ. Проворачиваем коленвал до тех пор, пока они не совпадут.

Если одной или нескольких отметок нет, нужно самостоятельно определить положение ВМТ первого цилиндра. Для этого снимаем катушку зажигания и выкручиваем свечу. С помощью чего-либо тонкого и длинного, например отвертки или болта, нащупываем через отверстие поршень. Далее прокручиваем коленчатый вал до тех пор, пока поршень не окажется в верхнем положении. Самостоятельно наносим метки на шестерни и корпус ГРМ — они пригодятся при последующем обслуживании автомобиля.

Когда метки выставлены, необходимо зафиксировать коленчатый вал. Для этого есть технологическое отверстие возле корпуса воздушного фильтра. Чтобы удобнее было работать, корпус можно снять, предварительно отсоединив от него патрубки и электронику. Выкручиваем заглушку, в которую необходимо вставить фиксатор, в качестве которого можно использовать болт с соответствующим шагом резьбы длиной не менее 80 мм. Он упрется в специальную пластину на валу и предотвратит его прокручивание.

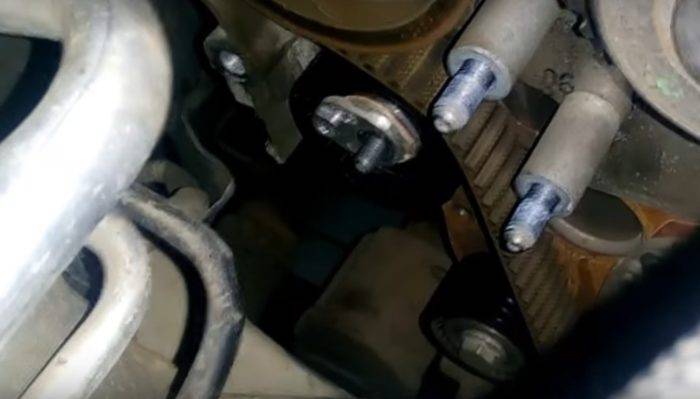

Теперь настала очередь ремня. Чтобы снять старый ремень нужно ослабить натяжной ролик (см. рис. 2). Если не получится отвести его, можно снять полностью. Обычно на новом ремне есть стрелки, указывающие направление вращения и метки, соответствующие таким же на шестернях валов. Если таковых нет — перенесите их со старого на новый. Если есть — строго соблюдайте за их совмещением с отметками на шкивах.

рис. 2

Удобнее всего одевать ремень на распредвалы, а далее — на помпу, и обводной ролик. В последнюю очередь обведите ремень ГРМ вокруг распредвала и натяжного ролика. Если ролик снимали или решили поставить новый — зафиксируйте его в натянутом состоянии, чтобы было больше места для операций с ремнем. Когда ремень и ролик установлены, отпустите пружину последнего.

Нормальным натяжение ремня ГРМ считается, если его нельзя провернуть вокруг своей оси более чем на четверть полного оборота. Также он не должен отклоняться более чем на 1-2 см в промежутке между роликом и распределительным валом.

После того как ремень установлен и вы проверили совпадение всех меток, можно разблокировать коленчатый вал. Выкручиваем болт и ставим на место заглушку, устанавливаем корпус воздушного фильтра и все, что к нему было присоединено.

Когда менять ремень ГРМ на Рено Дастер 2.0

Определяется это путем осмотра ремня на выявление дефектов, таких как:

отслоение ткани от резины;
трещины и складки на ремне;
на обратной стороне ремня обнаружен изгиб, обнажающий нити корда, а
также заметны следы подгорания;
замечены следы масла;
следы стертых зубьев.

Если вовремя не обнаружить износ ремня и не произвести замену, такие действия могут привести к дорогостоящему ремонту всего двигателя. В результате выхода из строя ремня (будь то обрыв либо срез зубьев) происходит сталкивание клапанов с поршнями, автомобилисты называют такую поломку «клапана погнуло». Вследствие этого, кроме поломки клапанов, также потребуется замена поршней, прокладок ДВС и т.д. Такой вид ремонта в финансовом плане очень дорогой, а также затратный по времени. Чтобы не допустить таких поломок необходимо на каждом техническом обслуживании (ТО) выполнять проверку состояния ремня ГРМ. Стоит также отметить, что в автомобиле Renault Duster с объемом ДВС 2.0 л отсутствуют метки установки фаз газораспределения. В специализированных дилерских центрах при замене ремня ГРМ используют специальный инструмент и приспособления для фиксации валов. Необходимо отметить, что завод-изготовитель рекомендует при замене ремня, также производить замену натяжного и обводного роликов. Выполнять такие работы дилерские сети рекомендуют на специализированных станциях. Однако не стоит расстраиваться, прочитав данную статью до конца, каждый автовладелец сможет самостоятельно провести такие работы.

Руководство, как натянуть или ослабить ремень генератора

Порядок выполнения работ зависит от конструкции автомобиля. Ниже рассмотрен процесс регулировки на вазовских моделях, где ремешок натягивается за счет болта натяжителя. Во многих схемах современных авто для этого установлен натяжитель ремня генератора. В таком случае порядок работ отличается. Об этом рассказывается кратко после подробной инструкции для вазовских моделей.

Извините, в настоящее время нет доступных опросов.

Набор инструментов

Для регулировки натяжения привода электрогенератора необходим инструментарий, состав которого зависит от схемы установленного привода.

Чаще всего могут понадобиться следующие инструменты:

набор ключей;
трещетка;
набор кголовок;
вороток;
удлинитель;
монтировка.

Порой не помешает наличие помощника, так как гайки и болты иногда тяжело откручивать самому.

Этапы

Регулировка привода генерирующего устройства состоит из следующих этапов:

Сначала нужно ослабить гайки крепления электрогенератора.
Ключом на «10» следует крутить винт механизма натяжителя, с помощью которого регулируется натяжение. При этом корпус электрогенератора следует смещать в сторону передка автомобиля, если ремешок необходимо подтянуть, и в обратную сторону, если его нужно ослабить.
Регулировка натяжения привода
Вращая винт натяжителя нужно контролировать прогиб ремешка. Как только он будет отвечать нормам, установленного на машине генерирующего устройства, нужно закрутить гайку на регулировочной рейке.
После затягивания крепежной гайки, нужно провернуть на пару оборотов коленвал и снова проверить прогиб. Если все в норме, следует завести мотор и послушать, как он работает. Должны отсутствовать посторонних звуки. Ремешок должен вращаться без прогибов и сдвигов.

Данная инструкция предназначена для регулировки натяжения на ВАЗах типа Лада Калина. На авто с установленным натяжным роликом, схема регулировки несколько иная.

Схема с натяжным роликом

Натягивание и ослабление осуществляется с помощью натяжного ролика. Накинув на него ключ, нужно проворачивать его по часовой стрелке, чтобы оттянуть натяжитель ремня генератора для ослабления. Если необходимо подтянуть, то проворачивать ролик следует против часовой стрелки.

Регулировка — простая процедура и может быть выполнена даже начинающим водителем, нужно только знать, как подтянуть ремень генератора и как ослабить. Если выполнять ремонт своими руками, это даст возможность сэкономить время и финансы на посещении автосервиса. Кроме того, появляется бесценный опыт, который пригодится в пути. Неприятные сюрпризы в дороге не застанут врасплох.

Замена ремня ГРМ Рено Дастер 1.6 в Казани

Замена ремня ГРМ на Рено Дастер 1.6 сопровождается рядом сложностей. Прежде всего, это касается отсутствия меток фаз на шкивах: при самостоятельной замене их нужно нанести (ошибка недопустима, поскольку ее результатом станет выход из строя ГБЦ), либо приобрести специальные дилерские приспособления, позволяющие осуществить фиксацию валов. Также максимум внимания следует уделить натяжению ремня.

Вместе с зубчатым ремнем рекомендуется произвести замену сопутствующих компонентов:

устройства натяжения;
обводного (опорного) подшипника;
крепления шкива вспомогательных агрегатов.

Процесс замены ремня

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
Ослабить натяжение ролика и снять ремень.
Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
Поднять правый передний угол, под кузов установить страховочную опору.
Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
Снять воздушный канал, идущий от фильтра к дроссельному узлу.
Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
Отвернуть болты, удерживающие подушку крепления.
Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.
