Снятие
Перед работой автомобиль следует поместить на подъемник (можно на эстакаду).
- Отключаем бортовую сеть путем снятия клемм с выводов АКБ.
- Теперь добиваемся положения поршня, находящегося внутри первого цилиндра, в состоянии верхней мертвой точки. Для этого вращаем (по ходу часов) коленчатый вал, ухватив болт его шкива подходящим ключом. Достижение ВМТ проверяется по совпадению меток, присутствующих, как на поверхности самого шкива вала, так и на тыльной стороне крыши ГРМ.
- Теперь оба вала (распределительный с коленчатым) следует зафиксировать, чтобы не нарушилось достигнутое положение поршня.
- Снятие защитной крышки данного узла выполняем с применением ключа на «10».
- Также демонтируем шкив ременной передачи генератора.
- Переходим к натяжному ролику и ослабляем его гайку с помощью ключа на «17».
- Ремень ГРМ может быть снят вместе с указанным роликом. Выполняем это.
Назначение ГРМ и конструктивные особенности
Для осуществления подачи топливной смеси в камеру сгорания и вывода отработанных газов служат клапаны, которого являются частью газораспределительного механизма. Клапанов может быть 8 — для моторов с одним распределительным валом, или 16 — для двигателей с двумя распредвалами, в зависимости от модели.
Клапаны
Важным элементом в ГРМ являются клапаны, которые делятся на впускные и выпускные. Диаметр впускного клапана делается больше выпускного. Это позволяет сократить время заполнения камеры сгорания топливной смесью и увеличить коэффициент наполнения. Впускной клапан управляет потоком смеси с низким давлением, следовательно, обеспечивает меньшую скорость заполнения. Выпускной работает в условиях высокого давления, позволяющего быстро освободить камеру сгорания. Поэтому для оптимальной эксплуатации ДВС впускной клапан должен иметь диаметр порядка 45% от диаметра поршня, выпускной — около 38%.
С целью оптимизации работы клапанного механизма на внешней стороне клапана под углом 45 градусов сделана фаска. Аналогичная фаска, или седло, есть и у отверстия, которое закрывает клапан на головке блока. Для обеспечения герметичности клапана и седла их притирают с использованием специальных абразивных порошков.
К материалам, из которых изготавливаются клапаны, предъявляют особые требования. Особенно это относится к выпускным механизмам, имеющим более высокую рабочую температуру. Как правило, это сплавы хрома, никеля, марганца и азотных соединений.
Штоки выпускных клапанов часто делают полыми и заполняют натрием, имеющим высокую теплопроводность и способным эффективно отводить тепло.
Распределительный вал и привод
Открытие клапанов в нужный момент осуществляется распределительным валом посредством рычага или рокера (коромысло). Рокер одним концом опирается на шаровую опору или на гидрокомпенсатор, вторым — на шток клапана. Эксцентрик — кулачок распредвала — надавливает на рокер примерно посредине его длины, передавая усилие клапану. В исходное состояние клапан возвращает пружина, находящаяся на оси его штока. Крутящий момент распредвалу сообщается посредством цепной или зубчатой ременной передачи.
В двигателях, устанавливаемых на Лада Ларгус, используются два конструктивных решения газораспределительного механизма: с одним распределительным валом и с двумя. Двигатели с двумя распредвалами все более широко применяются благодаря большей мощности из-за лучшего перемешивания и сгорания топливной смеси. Несмотря на преимущества двигателей с двумя головками, одноголовочные моторы так же широко используются по причине своей простой конструкции, надежности и небольшой стоимости.
Привод
Крутящий момент распредвалу передается посредством ременного привода. Он не требует смазки, ремень легко устанавливается на шкивы, менее инерционен, тише работает. К недостаткам можно отнести ограниченный ресурс: около 150 тысяч км. Тем не менее, такой механизм находит все более широкое применение благодаря меньшей стоимости и легкости в обслуживании. Дальше мы будем рассматривать только привод ГРМ с ременной передачей.
К его элементам следует также отнести натяжной ролик, используемый для натяжения ремня ГРМ. На привод газораспределительного механизма большое влияние оказывает сила его натяжения. Чрезмерное усилие приводит к интенсивному износу деталей ГРМ, подшипников, шкивов, водяного насоса, генератора, натяжителя. От сильного натяжения ремень растягивается, что также сокращает срок его службы.
Слабое натяжение может привести к проскальзыванию ремня по зубчатым шкивам газораспределительных валов, нарушению фаз газораспределения и, как следствие, ухудшению работы двигателя.
Натяжители ремня ГРМ, в зависимости от типа и конструкции, обладают различным ресурсом и требуют замены при пробеге, указанном в руководстве по эксплуатации автомобиля. Наиболее распространенные, простые и, следовательно, надежные натяжители — это механические ролики, которые подразделяются на эксцентриковые и ползунковые. На автомобилях отечественного автопрома в основном устанавливаются эксцентриковые натяжители. Срок их службы сравним со сроком службы ремня ГРМ, поэтому их рекомендуют менять одновременно. Часто ремни газораспределительного механизма и ролик-натяжитель продаются как один ремкомплект. При замене ремня ГРМ целесообразно заменить и водяной насос-помпу, вне зависимости от ее состояния.
Замена «официальным» способом
На этом подготовительные работы завершены, а далее необходимо правильно установить коленчатый и распределительные валы. При этом последовательность действий зависит от выбранного метода замены.
Если используется «официальный» способ, то дальше все делается так:
Снимаем резонатор системы подачи воздуха;
2. Отыскиваем на торце головки со стороны маховика две заглушки, которые необходимо извлечь. Для этого просто пробиваем их по центру отверткой и вытаскиваем;
Далее устанавливаем валы. Для этого за болт прокручиваем коленчатый вал по ходу вращения (без свечек это будет не сложно), пока пазы, сделанные на концевиках распределительных валов, не станут горизонтально (в одну линию), причем линия положения этих пазов должна быть ниже оси валов. Это будет означать, что была произведена установка ВМТ в 1 и 4 цилиндрах;
Устанавливаем в пазы подготовленную стопорную пластину, чтобы зафиксировать валы и предотвратить их проворачивание;
Фиксируем коленчатый вал. Для этого на блоке отыскиваем заглушку, выворачиваем ее, а на ее место вкручиваем фиксирующий штифт (вместо него можно использовать обычный болт необходимого диаметра и длиной 75 мм). После вкручивая штифта, он упрется в щеку коленчатого вала, не давая ему провернуться
Важно проследить, чтобы штифт полностью вошел в отверстие до упора своей головки в блок цилиндров;
Снимаем ремень. Для этого послабляем фиксирующую гайку натяжного ролика (ключ на 13), проворачиваем его против часовой стрелки, послабляя натяжку приводного элемента
Затем выводим ремень с ролика, далее – с помпы, коленчатого вала, распределительных валов;
Меняем остальные элементы. Откручиваем гайку крепления натяжного ролика и снимаем его. Затем головкой Torx (Т-50) выкручиваем крепежный болт опорного ролика. На место старого опорного элемента ставим новый и начинаем сборочные работы;
Новый ремень располагается нанесенными на него стрелками в сторону вращения. Надеваем его сначала на коленчатый вал, затем помпу и распределительные валы. Далее заводим его за опорный ролик, последним будет натяжной ролик. Этот ролик устанавливается на место с ремнем. То есть, заводим ремень за ролик, и только после этого натяжной элемент устанавливается на свою ось крепления.
Проводим натяжку ремня.
А далее все собирается обратно
При этом важно не забыть вытянуть фиксирующий штифт коленчатого вала
После снятия крепежных элементов, проворачиваем коленчатый вал на несколько оборотов, чтобы убедиться, что все сделано правильно.
Далее устанавливаем на место крышки привода, шкив коленчатого вала, заглушки распредвалов, опору двигателя, свечи и т. д. после сборочных работ проверяем работоспособность силовой установки.
Пошаговая инструкция
- Поддомкрачиваем двигатель.
- Демонтируем подушку двигателя, открутив четыре болта. Головка на 16.
Крепление опоры двигателя.
- Снимаем резонатор.
Резонатор.
- Протыкаем старые заглушки распредвалов и выковыриваем их используя отвертку как рычаг.
Заглушки распредвалов.
Выставляем верхнею мертвую точку
- Проворачиваем коленвал, за болт шкива привода вспомогательных агрегатов, до того момента как на торцах распредвалов прорези не встанут на одну линию и должны быть смещены ниже центральной ось. Головка на 18.
Болт коленвала.
Пазы в торцах распредвалов.
- Выкручиваем заглушку на блоке цилиндров. Головка Е14. Вкручиваем фиксатор коленвала (болт М10 с длинной резьбы 68 мм). Он должен упереться в шеку коленвала.
Заглушка блока цилиндров.
- Стопорим коленвал. Включаем пятую передачу, подкладываем под колеса упоры, вставляем отвертку в тормозной диск ниже суппорта и легким движением руки, с использованием метрового удлинителя, откручиваем болт коленвала.
- Поскольку коленвал немного сместится проворачиваем его по часовой стрелки до упора в фиксатор. Соответственно на распредвалах пазы встанут в одну линию.
- Вставляем фиксатор распределительных валов.
Зафиксированные распредвалы.
- Снимаем верхнею крышку привода ГРМ. Головка на 13. Три болта и две гайки.
Верхняя крышка ГРМ.
- Снимаем ремень привода вспомогательных агрегатов, он же сервисный ремень, он же ремень генератора, кому как удобно. Ключом на 13 за полт натяжного ролика проворачиваем его по часовой стрелки и снимаем ремень.
- Снимаем нижнею пластиковую крышку ГРМ. Четыре болта на 8.
Нижняя крышка ГРМ.
- Отворачиваем гайку натяжного ролика и болт опорного ролика. Ключ на 13 и Torx T Снимаем оба ролика и старый ремень ГРМ.
Натяжной и опорный ролики.
Замена помпы
- Откручиваем 7 болтов на 10 и один на 13 и снимаем старую помпу.
Крепление помпы.
- Смазываем прокладку новой помпы и устанавливаем ее на место.
Новая помпа и прокладка.
Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. LYNX PK1300 аналог 21126100604086
Магазин запчастей Lada-ВАЗ SHOP предлагает вам купить автозапчасть Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. PK1300 в наличии в Белгороде.
Также в нашем автомагазине вы можете найти аналоги запчасти Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. в наличии с оригинальным номером 21126100604086.
Отзывы о Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. PK1300 вы можете найти на нашем сайте интернет магазина Lada-ВАЗ SHOP в Белгороде.
Применимость запчасти: PK1300 Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. применяется на следующих автомобилях: Lada Largus GRANTA Kalina Granta Priora Granta Priora Kalina
Производитель запчастей LYNX изготовил Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. в соответствии со всеми требованиями.
Автозапчасть Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. с оригинальным номером 21126100604086 является примером высокого качества, несмотря на то, что производитель LYNX установил для нее свой внутренний артикул PK1300.
Купив запчасть Комплект ГРМ LADA Granta 1.6 / Kalina 1.4-1.6 / Priora 1.6 / LADA LARGUS 1.6 16 клапанов 106 л. с. PK1300 в Белгороде, от производителя LYNX, вы можете быть уверены, что ваш Lada-ВАЗ прослужит вам долго.
Замена ремня ГРМ на бензиновом двигателе К4М 1,6 литра
Ремень ГРМ меняется каждые 60000 километров или раз в 4 года, даже если пробег менее 60. Резина имеет свой срок службы.
Дополнительные статьи
Регламент регулярных работ на Renault
Статья с фотоотчётом о замене ремня ГРМ на дизельном двигателе 1.5
База знаний Renault. Копилка советов и фотоотчётов
В данной статье описан процесс замены ремня ГРМ на примере бензинового двигателя Рено Флюенс — К4М, объем 1.6 литра 16-клапанный 106 л.с.
Порядок работы
Приобретаете комплект для замены ГРМ (ремень, ролили, болты), а также по регламенту положено менять заглушки.
Стоимость и коды запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive
Рекомендуется выполнять работу по замене ремня ГРМ и роликов на сервисе или при наличии достаточного опыта.
Поднимаем машину, снимаем переднее правое колесо. Снимаем защиту двигателя и правый подкрылок.
С помощью домкрата приподнимаем двигатель, упираясь на поддон ближе к шкиву коленчатого вала.
Откручиваем верхнее крепление подушки двигателя и поддерживающую опору.
Далее необходимо отсоединить штуцер бензопровода и отвести его в сторону.
Затем снять заглушку торца распредвала впускных клапанов (которая больше других в диаметре).
Вид со снятой заглушкой
Далее нужно поставить на 5 передачу и медленно вращать привод колеса на ступицу ключом на 30 по часовой стрелке (если смотреть со стороны моторного отсека).
Выставить валы по распредвалу впускных клапанов (где была снята заглушка) засечками в одну линию, причем засечки должны быть расположены ниже оси распредвалов. Затем необходимо открутить 3 болта и 2 гайки гаечным ключом на 13 и снять верхнюю защитную крышку ремня ГРМ.
Снять ремень генератора и натяжной ролик.
Опять поставить на 5-ю передачу и попросить напарника до упора нажать на тормоз.
В это время открутить ключом на 18 болт крепления демпферного шкива коленчатого вала и снять шкиф.
Открутить 4 болта крепления нижней защитной пластмассовой крышки ремня ГРМ и снять её.
При помощи болта м10х50 с гайкой и двух шайб, методом как на фото, фиксируем зубчатые шкивы распредвалов от прокручивания, но на всякий «пожарный» обязательно сделайте отметки фломастером на шкивах и корпусе крышки.
Перед снятием ремня ГРМ маркером сделайте отметку на зубчатом шкиве коленвала и на корпусе двигателя.
Затем ключом на 13 открутите гайку натяжного ролика ГРМ и снимите ремень ГРМ.
Открутите болт ключом на Т40 и снимите обводной ролик ГРМ.
Перед снятием натяжного ролика ремня ГРМ отметьте положение натяжного ролика, чтобы при замене ролика правильно установить натяжение ремня ГРМ
Устанавливаем новый ремень ГРМ.
Сначала закрепляем обводной ролик, потом натяжной.
При этом саморезом закрепляем предварительный натяг (заряжаем самонатяжной ролик), т.е. то положение, которое было на старом натяжителе. Приходится немного повозиться с одеванием ремня, который всё время норовит выскочить. Поэтому, эту процедуру лучше делать с помощником. Для облегчения процедуры одевания ремня, ремень ГРМ следует только чуть накинуть на нижнюю часть зубчатого шкива коленвала, что упростит монтаж ремня на натяжной ролик. После установки ремня прокручиваем коленчатый вал через ступицу колеса. При этом проверяем совпадение отмеченных меток на шкивах. При несовпадении процедуру повторить. 13.
Устанавливаем новый ролик-натяжитель с механизмом самонатяжения приводного поликлинового ремня. Закрепляем на место ранее снятую нижнюю пластмассовую крышку. Ставим демпферный шкив коленвала на место и закрепляем (с достаточно сильным натягом) новым болтом с толстой шайбой из комплекта, который идёт с ремнём ГРМ. При этом включена пятая передача, помощник с силой нажимает на педаль тормоза. Одеваем приводной ремень.14. Освобождаем зубчатые шкивы распредвалов от фиксирующего болта с шайбами. Закрываем верхнюю дюралевую крышку ремня ГРМ.15. Закручиваем верхнее крепление подушки двигателя и поддерживающую опору.16. Соединяем штуцер топливопровода.17. Вставляем новую заглушку на корпус торца крышки распредвала впускных клапанов.18. Ставим правое колесо на место.19. Освобождаем от домкрата поддон картера двигателя.Запускаем двигатель. Услышав ровный шум работы двигателя, улыбаемся, радуясь проделанной работе! Стоимость запчастей Рено для ТО вы можете узнать у наших партнёров (экзист, emex, автодок и др), которые предоставляют скидки по карте Renault-Drive
Видео состояния ремня ГРМ с пробегом (120 000 км)
Поскольку свечи зажигания необходимо менять при регламентных работах, то эти операции лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня должна быть без складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.
Снимаем защиту силового агрегата и правый грязезащитный щиток моторного отсека.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ.
Если подвижный указатель смещен относительно неподвижного:
— по часовой стрелке — ремень перетянут.
Потянув вверх, снимаем крышку лючка.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.
Внимание! Не повредите поверхность зубьев, необходимых для работы датчика положения коленчатого вала (они значительно крупнее). Снимаем верхнюю (см
выше) и нижнюю крышки привода ГРМ
Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Внимание! Начиная с этого этапа работы могут быть произведены двумя способами. Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата
Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях
Второй способ — «народный», позволяющий провести работы с минимальными трудозатратами, но требующий обязательного присутствия помощника и высокой тщательности проведения работ, с последующей внимательной проверкой результата. Обязательным условием проведения работ этим способом является ваша уверенность в том, что двигатель до вас никто не разбирал даже в малой степени. Тогда и все детали будут установлены в заводских положениях.
Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Аналогично извлекаем другую заглушку.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм следует изготовить приспособление (см. эскиз).
В качестве установочного пальца можно использовать болт с резьбой М10 и длиной около 100 мм.
При этом коленчатый вал невозможно будет провернуть по часовой стрелке.
При замене ремня также нужно заменить натяжное устройство в сборе и опорный ролик.
При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.
Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.
Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.
Второй способ замены ремня ГРМ 16- клапанного двигателя Лада Ларгус
За болт с шайбами или втулкой, который ввернут в торец коленчатого вала, так же, как и в первом способе, поворачиваем коленчатый вал двигателя и, соответственно, распределительные валы до положения, показанного на фото ниже.
Более не поворачиваем коленчатый вал. Переходим к нанесению метки на маховике.
Далее, не трогая ни распределительные, ни коленчатый валы, аккуратно снимаем старый ремень по технологии, показанной в первом способе.
Напоминаем, самопроизвольно валы довернулись только на очень небольшие углы.
Возможна и комбинация двух методов. При этом коленчатый вал все-таки фиксируем резьбовым пальцем, как описано в первом способе.
Если опираться на строгую последовательность технического обслуживания, то замена ремня ГРМ Лады Ларгус производится каждые 60 000 км. Хотя этот срок может носить и временной характер — 6 лет, даже несмотря на его состояние.
Необходимость замены
Функция ремня ГРМ заключается в осуществлении связи между валами: коленчатым и распределительными. Благодаря ему синхронизируется работа валов. Производители Лада Ларгус 16 клапанной рекомендуют менять ремень механизма газораспределения вместе с натяжным роликом через каждые 60 000 километров. Но возможны внеплановые замены из-за состояния ремешка.
Если не следить за его состоянием, ремень может оборваться, что для Лады Ларгус 16 клапанов будет иметь тяжелые последствия. При обрыве исчезает синхронизация валов и клапана встречаются с поршнями. В итоге, гнутся клапана, портятся поршни, велика вероятность повреждения поверхности цилиндров.
Это требует капитального ремонта двигателя или его замены.
По этой причине желательно осматривать комплектующие газораспределительного механизма через 10 тысяч километров. Ремень ГРМ нуждается в замене, если обнаружены следующие дефекты:
- трещины;
- износ поверхности, как внутренней, так и внешней;
- расслоение материала;
- износ и надрыв зубьев;
- обтрепанные боковины;
- следы масла на обоих поверхностях;
- слабое натяжение вследствие износа.
Осматривать нужно ремень, а также натяжной ролик и водяной насос, осуществляя их замену при наличии дефектов или люфта.
Замена привода ГРМ на 16-клапанном моторе Лады Ларгус
Подготовка к замене ремня на 16-клапанной Ладе Ларгус аналогична описанной выше: машина поднимается на подъемнике или устанавливается на смотровую яму, отсоединяется клемма аккумулятора. Далее, нужно снять защиту картера, грязезащитный экран с правой стороны, установить под силовой агрегат подпорку и с помощью ключа на 19 демонтировать правую опору двигателя.
Откручиваем крепеж и снимаем верхнюю и нижнюю крышки привода механизма газораспределения. После этого блокируем коленвал от возможного проворачивания и демонтируем привод ГУРа, генератора и насоса кондиционера.
Затем ключом на 18 выворачиваем фиксирующий болт шкива вспомогательного привода и снимаем его с двигателя.
Перед демонтажем ремня ГРМ следует выставить распределительные валы и коленвал в положение ВМТ первого цилиндра. Провернуть коленвал в необходимое положение можно за крепежный болт шкива вспомогательного привода, который нужно временно установить в посадочное место.
Демонтаж ремня ГРМ на 16-клапанной Ладе Ларгус
Перед началом процедуры замены ремня ГРМ на Ларгусе нужно определить исходное положение, в котором находятся распределительные валы. Для этого следует снять резонатор воздушного тракта и вытащить резиновые заглушки из технологических проемов в левом торце ГБЦ. Заглушка протыкается отверткой и извлекается из посадочного отверстия.
Затем нужно провернуть коленвал за болт шкива вспомогательного ремня в такое положение, при котором пазы на торцах валов газораспределительного механизма будут находиться параллельно плоскости головки блока цилиндров и ориентированы вниз относительно оси валов.
Фиксацию распредвалов в нужном положении выполняют с помощью специального приспособления, которое устанавливается в пазы валов газораспределительного механизма. Для проверки положения коленвала на передней стороне блока двигателя под датчиком аварийного давления масла расположено отверстие, закрытое специальной заглушкой.
Необходимо вывернуть пробку и вкрутить в отверстие контрольный винт с шагом резьбы М10 и длинной резьбы 75 миллиметров. При нахождении коленвала в ВМТ первого цилиндра, контрольный винт вкрутится полностью и упрется в специальную площадку на распредвале, при этом вал окажется заблокированным от проворачивания.
Далее нужно ослабить натяжение ремня механизма газораспределения Лады Ларгус. Для этого с помощью ключа на 13 отпускается крепежная гайка, и натяжной ролик проворачивается против часовой стрелки. После выполнения данной операции можно снять ремень с натяжного устройства, шкива помпы, коленвала и распределительных валов. Затем нужно демонтировать натяжной механизм и опорный ролик, которые также подлежат замене. Для снятия опорного ролика необходим ключ Torx T-50.
Установка ремня ГРМ на 16-клапанной Ладе Ларгус
Монтаж нового ремня ГРМ выполняется в обратной последовательности:
- Устанавливается новый опорный ролик и механизм натяжения, ремень механизма газораспределения надевается на шкивы коленвала, водяного насоса, и зубчатые шкивы валов газораспределительного механизма.
- После этого ременной привод надевается на натяжной ролик, и натяжной механизм устанавливается на шпильку помпы. Отогнутый конец кронштейна натяжителя вставляется в специальный паз на корпусе водяного насоса.
Затем из технологического отверстия в блоке цилиндров выворачивается контрольный винт, а из пазов распределительных валов вынимается фиксирующая пластина.
Коленвал проворачивается за болт вспомогательного привода по часовой стрелке на два полных оборота, пока не совпадет положение пазов в торцах распредвалов.
Для контроля правильного расположения коленчатых валов Лады Ларгус завинчиваем контрольный болт в отверстие блока двигателя. Болт должен войти на всю длину резьбы.
При необходимости регулировку положения привода ГРМ нужно повторить.
По окончании проверки контрольный винт удаляется, а отверстие закрывается резьбовой заглушкой.
Затем в обратной последовательности устанавливаются все демонтированные детали и узлы.
Процесс замены ремня ГРМ на двигателе К4М 16V представлен в следующем видеоматериале:
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Процедура замены
Обычно эту работу выполняют на подъёмнике, которого нет в гаражах автовладельцев, поэтому вполне подойдёт смотровая яма. Установив машину, следует затянуть рычаг ручного тормоза, под задние колёса положить упоры. Кроме набора гаечных ключей, понадобится автомобильный домкрат и подставка под кузов автомобиля. Далее работа продолжается в моторном отсеке. Замена ремня ГРМ Лада Ларгус 8 клапанов может быть выполнена примерно в такой последовательности.
Следует открыть капот, отсоединить клеммы аккумуляторной батареи. У моторов К7М дополнительно нужно демонтировать патрубок на впуске, глушитель на впуске.
Далее, независимо от типа мотора, следует сделать:
- Сорвать колёсные болты переднего колеса с правой стороны машины.
- Поднять кузов домкратом, установить подставку, снять колесо.
- Демонтируется защитный щиток картера двигателя, боковой щиток защиты от грязи.
- Теперь снимают ремень, приводящий в работу дополнительное оборудование машины.
Пробка на фиксатор ВМТ
- Доступным способом затормаживают от проворачивания коленчатый вал двигателя, отворачивают болт на шкиве коленвала, снимают его с вала.
- Теперь можно приступать к демонтажу правой опоры силового агрегата, предварительно перед этим под картер мотора подставляют автомобильный гидравлический или винтовой домкрат.
- Если немного опустить мотор, откроется доступ к пробке, которая закрывает гнездо фиксации в неподвижном состоянии коленвал, выворачивают её.
- Далее необходимо снять защитные верхнюю и нижнюю крышки привода механизма ГРМ, вынуть их из моторного отсека.
Защитная крышка на двигателе К7М
- Ставят на место с проставкой болт шкива на коленвал.
- После этого ,вращая головкой болт шкива коленчатого вала, устанавливают поршень первого цилиндра в ВМТ. При этом следят за соблюдением установочных меток.
МОТ 1489

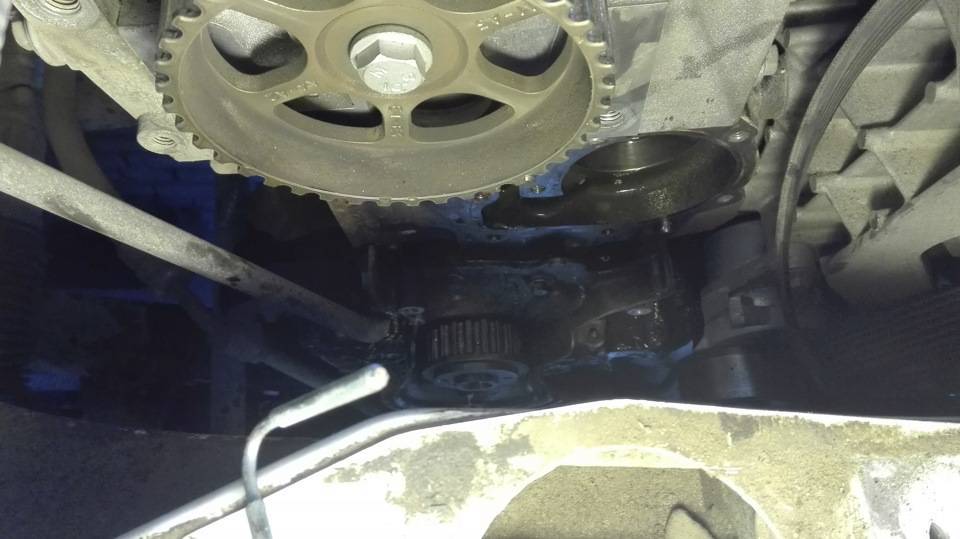

Чтобы удалить ремень привода ГРМ нужно ослабить его натяжение
Для этого на натяжном приспособлении отпускают болт его крепления, он поворачивается в сторону, ремень легко извлекается с двигателя. Ролик устройства натяжения также демонтируется вместе с шайбой
Перед установкой нового зубчатого ремня следует внимательно осмотреть все детали привода ГРМ на изношенность, особое внимание уделяют насосу охлаждающей жидкости.. В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ
Ещё раз проверяют совпадение установочных меток в приводе ГРМ
Ещё раз проверяют совпадение установочных меток в приводе ГРМ
В некоторых случаях он может заклинить, что повлечёт за собой срезание зубьев приводного ремня ГРМ. Ещё раз проверяют совпадение установочных меток в приводе ГРМ.
- Натяжное устройство вместе с шайбой устанавливают на своё место, наворачивают крепёжный винт, но не затягивают его до конца.
- Установку новой детали начинают со шкива на коленвале двигателя, далее следует помпа и шкив распредвала. Нужно следить за натяжением этой ветви ремня ,чтобы не получился прогиб. Необходимо вынуть фиксатор ВМТ для двигателя К7М.
- Натягивают ремень натяжным устройством проворачивая его специальным ключом до совпадения меток.
Одна находится на неподвижной части ролика, другая на подвижной обойме. После их совпадения окончательно затягивают болт натяжного устройства.
Далее собирают всё в порядке, обратном разборке.
После завершения натяжения ремня нужно повернуть коленвал мотора на несколько оборотов, при этом контролировать совпадение всех установочных меток.
Метки
Правильное положение поршневой группы относительно клапанного механизма указывает совпадение установочных меток в приводе ГРМ. Их наносят на шкивах коленвала, распредвала, а ответные имеются на блоке цилиндров и задней защитной крышке ГРМ. На шкивах они могут быть в виде конусной выемки или в виде прилива. Корпус масляного насоса имеет отлитую риску.
Метка коленвала
Метка распредвала
