Замена ремня ГРМ Рено Логан 1.4 и 1.6 8 и 16 клапанов своими руками: периодичность и сроки

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Шаг 1. Поддомкрачиваем автомобиль и снимаем правое переднее колесо, после чего подкладываем снятое колесо под подрамник.

Фото 1 колесо под подрамникШаг 2. Снимаем боковой кожух, процедура довольно легкая.

Фото 2 Пластиковый правый кожух Шаг 3. Ставим автомобиль на 1-ую передачу нажимаем на тормоз и откручиваем головкой на 18 мм шкив коленчатого вала на ремень генератора.

Фото 3 Шкив коленвала Шаг 4. Ключом на 13мм ослабляем натяжитель генератора поднимаем ролик и снимаем ремень генератора.

Натяжитель генератора Обратите внимание что конструкция натяжителя будет различна для автомобилей с кондиционером и без него. Но не пугайтесь нужно всего лишь ослабить натяжитель и снять ремень

Шаг 5. Теперь откручиваем сам шкив ремня генератора.

Фото 5 Шаг 6. Вытаскиваем и убираем щуп масла. Снимаем или убираем все провода, которые будут мешаться при снятии крепления двигателя (подушка двигателя). Но предварительно сделайте упор под поддон как показано на фото 7(к примеру монтировку чтобы двигатель не упал).

Фото 6 Верхнее крепление двигателя

Фото 7 Шаг 7. Головкой или ключом на 16 мм откручиваем верхнее крепление двигателя 5 болтов, показанное на фото 6.

Фото 8 Шаг 8. Теперь нам предстоит снять две крышки ГРМ, пластиковая № 5 и дюралевая № 8. Сначала снимается пластиковая потом дюралевая. Головкой на 8 мм, откручивается пластиковый кожух 3 болта, и головкой на 13 откручиваем дюралевый кожух 4 болта, а головкой на 10 мм откручиваем 1 болт

Обратите внимание что нижние болты на дюралевом корпусе могут откручиваться с усилием так как данные каналы с завода промазываются герметиком

Фото 9 Схема двигателя

Фото 10 Шаг 9. Выставляем ГРМ по меткам. Метка на шестерне распредвала должна смотреть на значок «дачия» см. фото 11. И метка шестерни на шкиве коленвала также должна смотреть вниз, но бывает так что данной метки нет с завода и поэтому нужно нанести ее самостоятельно фото 12, но верхняя мертвая точка должна быть выставлена.

Фото 11

Фото 12 Шаг 11. Откручиваем натяжной ролик. Для этого понадобиться ключ на 16 и спец. Ключ для натяжения ремня ГРМ см. фото 13.

Фото 13 Шаг 12. Снимаем сам ремень.

Фото 14 Шаг 13. Собираем все в обратной последовательности, для начала устанавливаем на место натяжной ролик. Шаг 14. Ставим на место ремень. На ремне должны быть нанесены метки ставим его в соответствии с ними фото 15 и 16. Т.е. все метки на ремне должны совпасть с метками на шестернях распредвала и коленвала. Белая риска должна попасть на зуб с риской на шестерне

Обратите внимание. Стрелки на ремне должны быть по ходу движения, т.е

смотреть вниз фото 17.

Фото 15

Фото 16

Фото 17 Ну дальше объяснять мы не будем так как всё делаем в соответствии с этой инструкцией замены ГРМ только в обратной последовательности. Также если по фото вам было что-то непонятно, можете посмотреть подробное видео замены ремня ниже.

Замена ремня ГРМ на Renault Logan 1,6 8 клапанов с фото и видео

Любимая машина наших таксистов Renault Logan, замена ремня ГРМ на 90000. Двигатель 1,6 литра 8 клапанов, при обрыве ремня загибает почти все клапана. Рекомендованный интервал замены 60000, осмотр и подтяжка каждые 15000, но опытные таксисты знают, что некоторые ремни не выдерживают и 50000, поэтому замена раз в 45000.

Поменять ремень ГРМ на Рено Логан можно двумя способами: как написано в книге и простой. Мы опишем простой способ, а в конце сделаем ссылку на дилерский.

Пациент, вид спереди.

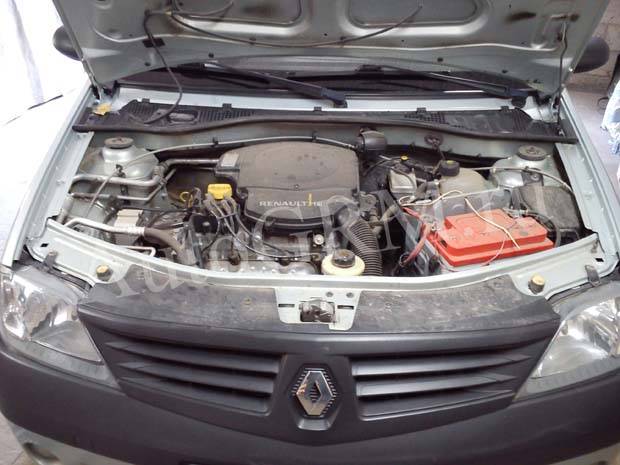

Под капотом восьмиклаппанный двигатель объемом 1,6 литра.

Начнем

Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.

Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.

Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.

Снимаем опору.

Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

Расположение ремня, вид снизу.

Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.

Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.

Головкой на 8 нижнею.

Обе крышки снимаем и протираем чистой ветошью.

Получается такая картина.

1 – шкив распредвала.

2 – помпа.

3 – натяжной ролик.

4 – звездочка коленвала.

А теперь самый простой способ

Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.

Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.

Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.

Если у вас Логан поновее то звездочка распредвала будет выглядеть так.

И вот тут возникает один нюанс, что бы вытащить ремень придется сдвинуть звездочку на себя, используя специальный съемник или самодельное приспособление.

Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.

Новый комплект ГРМ.

Для нового поколения ролик уже автоматический и ремень натягивается до совпадения индикатора с вырезом на ролике обязательно в направлении указанном на ролике стрелочкой.

На новом ремне ГРМ есть метки и направление движения.

Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.

Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.

А теперь сложный способ

Выставляем метку на распредвале напротив значка на головке блока цилиндров, который на предыдущем фото был обведен в кружок. Это верхняя мертвая точка. Откручиваем заглушку на блоке цилиндров.

Вворачиваем туда специнструмент, который представляет из себя болт с резьбой М10 и длинной резьбы 75 мм. Закручиваем его вместо заглушки, тем самым стопорим коленвал в верхней мертвой точки. Ставим новый ремень ГРМ и натягиваем его. И спрашивается зачем эти лишние операции?

Видео замены ремня ГРМ на Логане

Теперь вы можете поменять ремень ГРМ на Логане без особых усилий.

А вообще не смотря на то что автомобиль бюджетный, получился он вполне неплохо. Двигатели выхаживают с легкостью 300 000 км, чтобы убить ходовую надо постараться. Единственный минус — это ценник на электрику.

Удачи на дорогах. Ни гвоздя. Ни жезла!

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Защита картера Шериф: каталог продукции, цена, где купить

Рубрика: Тюнинг

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

• на поверхности образуются следы замасливания;
• натяжение ремня нарушается;
• натяжной ролик заклинивает;
• клинит помпу;
• на беговой части появляются трещины и разрывы;
• следы разрушений видны на внешней стороне ремня;
• торцевые части постепенно расслаиваются;
• двигатель нехарактерно шумит;
• автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Поскольку свечи зажигания также необходимо менять через 15 тыс. км, то эти работы лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла. Работа показана на двигателе, устанавливавшемся на автомобили до 2010 года выпуска.

Замена ремня привода ГРМ, независимо от его состояния, производится через каждые 60 тыс. км пробега.

О газораспределительном механизме

Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.

Он состоит из нескольких деталей, это:

1. Один или два распредвала, которые расположены в ГБЦ.
2. Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
3. Клапанные пружины, которые возвращают клапан в исходное положение.
4. Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
5. Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.

Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.

Что может произойти, если не поменять ремень вовремя

Каждый водитель должен знать особенности эксплуатации силового агрегата своего транспортного средства. Это в полной мере касается привода ГРМ мотора.

Игнорирование требований по обслуживанию двигателя может привести к серьёзным поломкам мотора, это потребует дополнительных финансовых и материальных затрат по их устранению. Правильное обслуживание позволяет отработать положенный приводу ресурс без проблем. Степень повреждения деталей мотора из-за выхода из строя ремня зависит от типа мотора, прежде всего от конструкции головки блока цилиндров.

Для получения высоких показателей двигателя требуется улучшить наполняемость камеры сгорания рабочей смесью и своевременный отвод выхлопных газов. Для этого на каждый цилиндр устанавливают четыре клапана, по два на впускном и выпускном трактах (К4М). Работа мотора на высокооктановом топливе требует увеличения степени сжатия. Это достигается уменьшением объёма камеры сгорания. При повреждении зубчатого ремня клапана зависают в неподвижном положении, поршня продолжают движение в верхнюю мёртвую точку.

В таком случае происходит «встреча» поршней с клапанами, они получают изгиб, возможно получение повреждений поршней, шатунов. Ремонтники приводят много примеров, когда капитальному ремонту после такой «встречи» подвергали ГБЦ целиком. У моторов Рено Логан, у которых в головке восемь клапанов, такие повреждения также случаются. Это двигатели K7J, K7M.

Это интересно: Как отрегулировать фары на Шевроле Лачетти — седан, хетчбек

Процесс замены ремня привода ГРМ Рено с фотографиями и описанием

Странный звук работы двигателя (похоже на тиканье часов)

При достаточно долгой эксплуатации ремень ГРМ он может начать приходить в негодность, лопаться и лохматиться. Выявить эту проблему можно по характерным звукам издаваемым ДВС. Это тикающие, щелкающие и прочие посторонние звуки, которые прямо пропорционально зависят от оборотов двигателя и имеют четко просматривающуюся периодичность. Чем выше скорость и больше оборотов ДВС, тем чаще возникают эти звуки. Также вы можете снять защитный кожух с ремня ГРМ, воткнуть передачу, прокрутить коленчатый вал руками, и при помощи фонарика внимательно рассмотреть ремень. Обнаружили, какие-либо трещины, сильные потертости или лохматотсть? То это означает, что необходимо срочно проводить замену ремня даже если он еще не выработал свой ресурс. Возьмите, на заметку, что проводить такую визуальную проверку можно даже при отсутствии посторонних звуков ДВС. Ведь очень часто на нашем рынке появляются бракованные и поддельные запчасти, поэтому периодическая проверка лишней не будет. Стоит заметить, что данные звуки на 100% не связаны с приходящим в негодность ремнем ГРМ. Также такие «чудесные звуки» могут возникать и из-за приходящего в негодность подшипника натяжного ролика. В любом случае вам необходимо убедиться в состоянии ремня и по необходимости провести его замену.

Особенности замены и регулировки

Процедура замены: моторы К7J и К7М 8 клапанов

Замена ремня привода ГРМ 8-клапанного двигателя Renault Logan и Sandero

Поскольку свечи зажигания также необходимо менять через 15 тыс. км, то эти работы лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла. Работа показана на двигателе, устанавливавшемся на автомобили до 2010 года выпуска.

Замена ремня привода ГРМ, независимо от его состояния, производится через каждые 60 тыс. км пробега.

Сколько стоят ремни ГРМ?

Рекомендуется заменять детали комплектом с использованием оригинальных изделий. Аналоги, имеющие низкую цену, позволят сэкономить не более 1000-1200 рублей на комплекте. Но риск досрочного выхода узла из строя многократно увеличивается.

Наименование детали и каталожный номер	Цена, руб
Ремень на 8-клапанный двигатель, 8200939081	800
Ремень на 16-клапанный двигатель, 8201069699	1400
Ролик натяжения на 8-клапанный мотор, 8200908180	2200
Ролик натяжения на 16-клапанный мотор, 7700108117	По отдельности не поставляется
Обводной ролик 16-клапанного двигателя, 7700107150	Аналогично
Ремкомплект (ремень и ролики) на 8-клапанный мотор, 130С17480R	3000
Ремкомплект (ремень и ролики) на 16-клапанный мотор, 7701477014	4300
Цены актуальны для трех регионов: Москва, Челябинск, Краснодар

Пошаговая инструкция по замене ремня ГРМ

Если всё подготовлено, пора приступать к процедуре. Как правило, она занимает около 2,5 часов. У новичков — чуть больше, у опытных водителей — чуть меньше.

Видео: Замена ремня ГРМ на Рено 1,4–1,6 8V (K7J, K7M) до 2010 г.в. Логан, Сандеро

Процедура происходит по следующему алгоритму:

Поддомкратить переднее правое колесо и снять его. Затем отщёлкнуть грязезащитный пластиковый кожух, под которым спрятан ремень привода генератора. Снять ремень. Далее нужно открутить шкив коленвала, который держится болтом на 18. Если есть пневматический гайковёрт, процедура пройдёт без проблем. В противном случае нужно остановить маховик большой плоской отвёрткой, после чего открутить болт. Лучше привлечь к процессу помощника.

Необходимо демонтировать правую опору двигателя. Перед этим под мотором ставят надёжную подставку (лучше, если она будет из дерева, чтобы не повредить защиту картера). Опору упирают в разъём, открывающий доступ к сливной пробке. Другой конец бруска упирается в пол

Убедившись, что двигатель надёжно укреплён, отщёлкивают трубку продувки абсорбера и провод, убирают их в сторону.

Затем нужно открутить 5 болтов на 16, соединяющих правую опору мотора, кузов и крышку привода ГРМ. После этого убирают опорный узел.

Чтобы при работе не сломать пластиковый наконечник, щуп вынимают. Отверстие нужно заглушить паклей либо пробкой. После этого приступают к демонтажу кожуха ремня ГРМ. Сначала снимают нижнюю часть, которая крепится 3-мя болтами. Головки могут быть на 8 или на 10 (зависит от года выпуска). Открученный кожух снимают через низ моторного отсека. Легче показывать на снятом двигателе

Верхняя крышка железного кожуха удерживается 5 болтами — 4 на 13 и 1 на 10. Если машина выпущена до 2008 года, на ней будут стоять болты на 16. По задумке производителя нижние болты закреплены на герметике, потому что в этом месте проходят масляные каналы. Для выкручивания этих болтов придётся приложить дополнительные усилия. К тому же, при сборке агрегата их снова нужно «посадить» на герметик.

Когда болты откручены, можно устранить верхнюю крышку. Откроется доступ к ремню ГРМ.

Далее нужно распределить шкивы по меткам. Стрелку на шестерне распредвала наводят на значок DACIA (буква D), который отлит на клапанной крышке. Так просто шестерня не сдастся, поэтому нужно использовать болт, удерживающий шкив коленвала. На него надевают большую гайку и накручивают до упора, затем крутят по часовой стрелке, пока метки не соединятся. Чтобы ухватиться ключом было легче, под головку можно установить подставку.

Когда метки выставлены, необходимо демонтировать натяжной ролик. Для этого берут головку на 16, откручивают болт, снимают с оси ролик и ремень ГРМ.

Итак, старый ремень снят. Перед установкой нового необходимо почистить шестерни и все остальные детали, обычно спрятанные под кожухами. Их промывают и продувают потоком сжатого воздуха.

На очищенную ось устанавливают ролик и не до конца притягивают гайкой.

Установку нового ремня начинают с шестерёнки коленчатого вала. На ремне нарисованы указатели, которые помогут совместить нижнюю и верхнюю часть с метками на шестерёнке. Далее ремень натягивают на помпу, распредвал и ролик

Важно проследить, чтобы метка на ремне соединилась с указателем на распредвале. Чтобы не запутаться, надписи на ремне тщательно изучают: часть со стрелками и надписями о производителе — это верх ремня. Ближняя метка пойдёт на распредвал, дальняя — на коленвал

Ближняя метка пойдёт на распредвал, дальняя — на коленвал.

Сразу после установки ремень будет провисать между шкивами. Слабину убирают, слегка провернув шестерню распредвала против направления вращения мотора.

Далее необходимо выполнить правильную натяжку ремня. Для этого используют специальный вилочный ключ (если оригинального нет, можно использовать ключ для моделей ВАЗ с передним приводом). Вилку вставляют в ролик, слегка отводят его вверх и прокручивают против часовой стрелки. Оптимальным считается натяжение, в котором ремень ГРМ отклоняется от первоначального состояния на 60 градусов. Как только подходящее натяжение найдено, ролик затягивают гайкой.

Затем нужно проверить работу. Болт крепления шкива коленвала прокручивают на 2 оборота и проверяют, совпадают ли метки и сохранилось ли натяжение ремня. Если что-то не так, гайку ролика ослабляют и ремень натягивают ещё раз.

Если всё в порядке, производят обратную сборку

Важно помнить о том, что два нижних болта верхней крышки привода ГРМ нужно закрепить герметиком, чтобы избежать подтекания масла из внутренних каналов

Этапы выполнения работ по замене ремня ГРМ

Как открутить слизанный болт

При прокручивании болта его поддевают гвоздодером и вытаскивают на максимально возможную высоту, оставляют в натяжке и постепенно ключом выкручивают. Когда гвоздодера нет, можно использовать отвертку. Небольшой болт извлекают кусачками за головку. Если он не поддается сразу, то вращают его, зажимая кусачками против часовой стрелки с усилием вверх.

Используют метчик, вставляют его до упора

Если его нет под рукой, то подойдет отвертка с конусообразной гранью, которую осторожно забивают до упора и пробуют выкрутить

Чтобы подобные ситуации не повторялись, перед закручиванием болтов их нужно обрабатывать графитовой смазкой. Но солидол или литол с этой целью не используют, потому что их применяют для трущихся деталей, и болтовые соединения после смазки ими заклинивают.

Сообщение Руслан » 18 апр 2014, 12:04

Рейтинг: 1 353

Репутация: +3

Благодарил (а): 55 раз Поблагодарили: 5 раз

Сообщение Бамбелби » 18 апр 2014, 12:25

andrei-949 , римекс 60 рублей ключ-переходник

Добавлено спустя 51 секунду:

ослабляй потихоньку у ключа шлицы на раз стираются

Сообщения: 2709 Зарегистрирован: 09 янв 2010, 00:00 Откуда: Кугаево Стаж: больше 500 000 км

Рейтинг: 14 631

Репутация: +17

Благодарил (а): 28 раз Поблагодарили: 164 раза

Сообщение Mkoljan » 18 апр 2014, 16:04

Сообщения: 254 Зарегистрирован: 28 мар 2010, 00:00 Откуда: Тюмень Стаж: 2009 Авто: Тазик 15й

Рейтинг: 410

Репутация: +1

Поблагодарили: 1 раз

Сообщение Игарек72 » 18 апр 2014, 16:07

Сообщения: 2245 Зарегистрирован: 21 апр 2011, 00:00 Стаж: 1993

Рейтинг: 9 545

Репутация: +25

Благодарил (а): 126 раз Поблагодарили: 96 раз

Сообщение Lucky72 » 18 апр 2014, 17:02

Сообщения: 31 Зарегистрирован: 08 авг 2008, 00:00 Откуда: Тюмень Стаж: 2001 Авто: Daewoo

Рейтинг: 37

Репутация: 0

Сообщение shtrovip » 18 апр 2014, 18:27

Сообщения: 192 Зарегистрирован: 13 окт 2008, 00:00 Откуда: Тюмень

Рейтинг: 502

Репутация: +2

Поблагодарили: 2 раза

Сообщение BiG2114 » 18 апр 2014, 18:36

Сообщения: 1478 Зарегистрирован: 16 дек 2006, 00:00 Откуда: Тюмень Стаж: 2006 Авто: 27074 Награды: 1

Рейтинг: 4 591

Репутация: +13

Благодарил (а): 13 раз Поблагодарили: 30 раз

Сообщение saab » 18 апр 2014, 19:33

У меня такие. кручу обычной трещеткой с обычным шестигранником) на 12 . так же есть переходник ключ для этих болтов. и зря их хаите )) нормальные болты

Добавлено спустя 38 секунд:

могу дать тебе ключ) открутить их) если менять на обычные хочешь эти заберу)

Сообщения: 469 Зарегистрирован: 31 авг 2011, 00:00 Откуда: tyumen Стаж: 2004 Авто: _Sport Car_

О газораспределительном механизме

Суть работы двигателя внутреннего сгорания заключается в том, что в определённый момент горючая смесь подаётся в камеру сгорания, сжимается, воспламеняется, поршень двигается вниз, поворачивая коленвал, при движении поршня вверх выводятся из камеры отработанные газы. Всеми этими процессами управляет газораспределительный механизм двигателя.

Он состоит из нескольких деталей, это:

1. Один или два распредвала, которые расположены в ГБЦ.
2. Впускные, выпускные клапаны. Они установлены в чугунные направляющие втулки, которые запрессованы в ГБЦ.
3. Клапанные пружины, которые возвращают клапан в исходное положение.
4. Каждый клапан приводится в движение распредвалом через шайбы, которые для установки теплового зазора подбираются индивидуально для каждого клапана. На современных моделях моторов устанавливают гидрокомпенсаторы, которые без вмешательства водителя самостоятельно устанавливают нужный зазор между клапаном и распредвалом.
5. Привод механизма ГРМ. Распредвал получает вращение от коленвала через зубчатый ремень, натяжной, отводной ролики. Одновременно через ремень получает вращение насос в системе охлаждения двигателя.

Владельцам следует учитывать, что на моторах с 16 клапанами ремень нагружен больше, так как вращает деталей в два раза больше, чем на 8 клапанном движке. Использование в приводе ГРМ зубчатого ремня позволило уменьшить массу силового агрегата. Длина двигателя стала короче, что позволяет без особых проблем устанавливать двигатель поперечно в моторном отсеке. Шумность работающего мотора значительно меньше против работы силового агрегата с металлической цепью в приводе ГРМ. Затраты на техническое обслуживание привода ГРМ с ремнём стали меньше, работу выполнять стало проще. «Ходимость» ремня довольно высокая, но требуется неукоснительное выполнение рекомендаций производителей мотора.

Процесс замены ремня ГРМ на Рено Логан 2 (2014) (8 клапанный двигатель)

Что купить

Если вы обнаружили, что ремень ГРМ приходит в негодность и его нужно менять, появляется вопрос покупки. Оптимальный вариант – приобрести оригинальную продукцию от завода изготовителя. Она разработана специально для этой иномарки, поэтому никаких проблем с установкой не возникнет, а также вам не придется беспокоиться за качество (если это не подделка).

Оригинальные детали покупаются согласно каталожному номеру. Это уникальный идентификатор от производителя. Для двигателей с 8 клапанами необходимо использовать Renault 7701477024. Для моторов с 16 клапанами покупайте комплект ГРМ Renault с каталожным номером 130C17529R

Обратите внимание, что официальные дилеры продают вместе с ремешком также сменные ролики. Стоимость фирменной продукции варьируется от 4 до 6 тысяч рублей

• Contitech;
• Bosch;
• Dayco;
• Gates.

Если говорить о рекомендациях автомехаников, то более трети советуют ставить продукцию фирмы Gates. На втором месте находится Contitech.

При покупке совместимого ремня убедитесь, что он действительно предназначен для вашего автомобиля. Рекомендуется узнать, для какой конкретно модели двигателя предназначен ремешок. Также можете измерить его длину и количество зубьев. Параметры должны совпадать с аналогичными у старого ремня.

При покупке тщательно осмотрите изделие на наличие дефектов или микротрещин (если товар разрешается открыть)

В ином случае, естественно, обращайте внимание на саму упаковку. Предварительно рекомендуем изучить в сети Интернет, как выглядят оригинальные коробки и изделия от вышеописанных компаний

Потрепанная упаковка или низкое качество этикетки с информацией о товаре может говорить, что вы столкнулись с подделкой.

Совместимые модели стоят от 1000 рублей и выше. Некоторые товары от Contitech и Gates по стоимости сравнимы с оригиналом. Что из них прослужит дольше, придется определять практическим путем.

Регулировка

Что потребуется для замены ремня

Новый ремень ГРМ

Для моторов объёмом 1,4 и 1,6 литра всегда используют один и тот же набор: ремень и натяжной ролик. Поэтому производители продают их в комплекте. В таблице приведены артикул оригинального ремня ГРМ для Рено «Логан» с 8-ю клапанами, артикулы нескольких популярных аналогов, а также примерные цены на них.

Производитель	Артикул	Примерная цена, руб.
Renault (оригинал)	7701477024	2 100
Contitech, Германия (аналог)	CT988K2	1 800
Dayco, Италия (аналог)	KTB259	1 510
Amd, Корея (аналог)	AMDKITBR63	1 340

Инструменты

Для работы понадобится:

• головки и ключи на 8, 10, 16, 18;
• удлинитель;
• домкрат;
• подпорка для двигателя;
• трещотка с головкой на 10;
• вилка для натяжения ролика.

Причины и признаки поломки

Самая частая причина – это естественный износ. Ремни изготавливаются из прочной и относительно эластичной резины. Материал при работе мотора постоянно подвергается нагрузкам, соответственно, со временем теряет свои прочностные характеристики. Изделия невысокого качества изнашиваются еще быстрее, поэтому покупка более дешевой модели – это фальшивая экономия. Также к разрушениям ремня может привести попадание на него различных жидкостей (масла, топлива или грязи).

Существует ряд признаков, по которым можно определить изношенность детали:

• появление микротрещин и других дефектов в виде сгибов, складок;
• лохматость ремня, слишком слабое натяжение, заметные провисания;
• появление характерного гула, который вызывают ролики;
• дефекты на роликах или шкивах, вследствие чего повреждается материал ремешка.

Обрыв приведет к тому, что клапаны ударятся с поршнями, а это приведет к фатальному исходу для деталей. В итоге придется раскошелиться на капитальный ремонт. А теперь сравните стоимость ремонта с ценой ремня и спросите, что будет действительно экономией.

2163-13-13-07

В этом положении ролика затягиваем гайку его крепления. Провернув коленчатый вал по часовой стрелке за болт крепления его шкива на два оборота, снова проверяем натяжение ремня и при необходимости повторяем регулировку.

Устанавливаем снятые детали в обратной последовательности.

Для замены ремня привода ГРМ на «Рено Логан»/«Сандеро» снимаем ремень привода вспомогательных агрегатов, а также верхнюю и нижнюю крышки ремня привода ГРМ (см. выше).

При отворачивании болта крепления шкива коленчатого вала необходимо заблокировать вал от проворачивания. Для этого можно воспользоваться окном в картере сцепления, расположенным сверху под корпусом термостата. Проворачивая коленчатый вал (потребуется помощник), наблюдаем в окне за перемещением кожуха сцепления. Добиваемся, чтобы один из шести болтов крепления кожуха к маховику появился в окне.

Периодичность и признаки замены

По предусмотренному заводом-изготовителем регламенту ремень привода ГРМ автомобилей Рено Логан меняют при пробеге 60 тыс. км или после 4 лет эксплуатации. Кроме того, рекомендуется проводить осмотр деталей привода и выполнять проверку и регулировку ременной передачи через каждые 15 тыс. пробега. И хоть сам ремень (при условии его оригинальности) спокойно «ходит» 90-120 тыс., игнорировать заводские требования не рекомендуется. Дело в том, что поршни 8-клапанных двигателей K7J, K7M не имеют достаточных углублений под тарелки клапанов. При обрыве ремня встреча клапанов с поршнями будет фатальной – их попросту согнет и двигатель выйдет из строя. Ремень может потребовать замены и ранее положенного срока. Вот факторы, которые приводят к его преждевременному износу:

• попадание моторного масла;
• чрезмерное усилие натяжения;
• используется неоригинальный комплект ГРМ низкого качества;
• заклинивание помпы, натяжного ролика или распределительного вала.

Проводя регламентные работы после 15 тыс. пробега, следует обязательно осмотреть ремень, даже если до срока его замены ещё далеко. Признаки, свидетельствующие о скором выходе изделия из строя:

• трещины;
• расслоение материала;
• отделение нитей корда;
• деформационные изменения в виде изгибов, складок;
• износ или повреждение отдельных зубьев;
• замасливание.

Устанавливаемые двигатели
