Рено Дастер замена ремня ГРМ 2.0 видео, пошаговая инструкция

Замена на автомобиле с бензиновым двигателем

Понадобятся следующие инструменты:

1. Набор отверток
2. Набор головок
3. Шестигранник
4. Комплект ГРМ, состоящий из ремня и роликов

Чтобы произвести работу понадобится несколько часов. Когда весь необходимый инструмент готов можно приступать к работе:

1. Для того что бы получить доступ ко всем нужным элементам, снимаем правое колесо, пыльники, затем с этой же стороны снимаем опору мотора. Чтобы зафиксировать мотор, между картером мотора и подрамником подкладываем деревянный брусок. Берем ключ на тринадцать и ослабляем крепления генератора, это поможет легко снять ремень со шкива.
2. Снимаем всю электропроводку с держателями топливных проводов с опоры. После того как опора освобождена от проводов, нужно выкрутить шесть болтов которые крепят ее к корпусу блока цилиндров, где находится сам привод газораспределительного механизма, после этого отворачиваем еще три болта, и снимаем опору.
3. Берем ключ на тринадцать и откручиваем болты, снимаем крышку привода распределительного вала, чтобы получить доступ к ремню.
4. Чтобы не прокручивался коленвал, блокируем его и убираем привод кондиционера и ГУРа. Откручиваем все крепёжные элементы шкива головкой на восемнадцать, скидываем ремень, и производим снятие шкива, после этого берм ключ на восемь и у механизма ремня снимаем вторую крышку, открутив четыре болта.
5. Чтобы валы не провернулись, и работа фазы ремня не нарушилась ее нужно зафиксировать, для этого выставляем распределительный вал и коленвал в положение, наступления фазы сжатия горючего в первом цилиндре. Можно так же сделать специальные метки, на которые можно будет ориентироваться, устанавливая новый элемент. Чтобы заблокировать коленчатый вал от его проворачивания, нужно взять отвертку и вытащить две заглушки, которые находятся с левой стороны двигателя, где находится фильтр, который извне высасывает воздух. Там имеются специальные отверстия, в которые вставляем болт или шпильку, чтобы не провернулся коленвал.
6. Берем ключ на тринадцать и немножко ослабеваем ролик натяжения, его также желательно заменить, и снимаем ремень
7. Берм комплект ГРМ Рено Дастер и производим замену, после чего вынимаем болт или шпильку, которая фиксировала коленвал. Меняем заглушки.
8. Берем шестигранный ключ и при помощи ролика производим регулировку натяжения ремня

Замена ГРМ Рено Дастер на разных объёмах двигателя практически похожа, последовательность работ у них одинаковая, если установлен двигатель на Рено Дастер 2 литра, следует знать что, там, нет установочных меток на шкивах.

Пошаговая инструкция замены ремня ГРМ

Поддомкрачиваем двигатель.

Обязательно через дощечку чтобы не повредить картер.

Откручиваем крепление правой подушки двигателя (Головка на 16) и снимаем ее.

Откручиваем две гайки и три болта крепления верхней крышки ремня ГРМ (Головка на 13), снимаем крышку.

Передняя крышка ГРМ

Снимаем патрубок с дроссельной заслонки вместе с резонатором.

За ним на головке блока цилиндров расположены две пластиковые заглушки, проткнув отверткой их выковыриваем.

Установка верхней мертвой точки

За болт крепления шкива привода вспомогательных агрегатов проворачиваем коленчатый вал по часовой стрелке (Головка на 18). Обязательно по часовой стрелке!!!

Проворачиваем до тех пор, пока пазы на торцах распредвалов не встанут в одну линию параллельно оси ГБЦ и будут смещены выше центральной оси. После чего вставляем наш фиксатор.

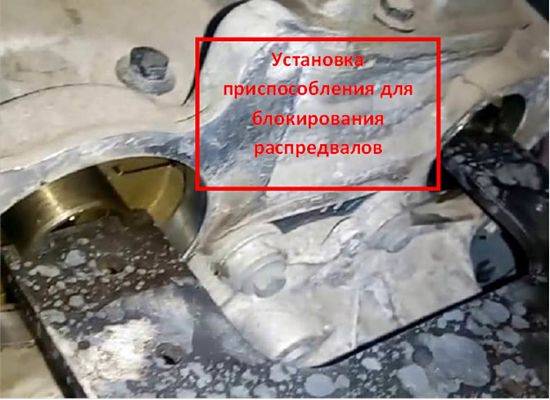

Зафиксированные распредвалы

Откручиваем болт шкива вспомогательных агрегатов. Временно удаляем фиксатор распределительных валов. Включаем пятую передачу, блокируем задние колеса ручником и подставляем упоры. Вставляем в вентиляционное отверстие тормозного диска отвертку немного ниже суппорта и легким движением руки откручиваем болт. Это касается механической КПП. В случае АКПП придется снять пластмассовый держателя жгутов проводов у соединения корпуса КПП и блока цилиндров.

Пластмассовый держатель

Застопорить коленвал вставив отвертку между зубчатым венцом маховика и корпусом КПП.

Фиксируем коленвал

Откручиваем пять болтов на 8 крепления нижней пластиковой крышки ремня ГРМ.

Передняя крышка ГРМ

Выкручиваем заглушку. Головка Е14.

Заглушка коленвала

После того как мы открутим болт коленвала пазы на распредвалах немного сместятся, необходимо вернуть поршня в положение ВМТ. Не выключая пятой передачи, проворачиваем тормозной диск правого колеса по часовой стрелке до момента, когда пазы снова встанут в одну линию, устанавливаем фиксатор. В отверстие вместо заглушки вставляем хвостовик сверла на 8 длинной не менее 70 мм, он должен зайти в паз на шике коленвала и заблокировать его от проворачивания в любую сторону.

Фиксируем коленвал

Снимаем старый ремень ГРМ

Ослабляем гайку крепления натяжного ролика и при помощи шестигранника проворачиваем его против часовой стрелки ослабляем натяжение ремня.

Ослабляем натяжку ремня ГРМ

Снимаем старый ремень ГРМ.

Снимаем старый ремень ГРМ

Полностью откручиваем гайку и снимаем натяжной ролик.

Натяжной ролик снят

Отворачиваем болт крепления опорного ролика и снимаем его вместе с опорной втулкой. Головка на 16.

Снимаем опорный ролик

Рено Дастер дизель: замена ремня ГРМ

Меняем ремень на авто с бензиновым двигателем

Дабы произвести замену ремня ГРМ с мотором 2.0 на «французе» Рено Дастер без услуг специалиста, а своими руками, вам потребуются:

• Отвертки;
• Набор головок/ключей перечисленным размером 8/13/16/18;
• Обычный шестигранник;
• Совершенно новый комплект ГРМ, который состоит из ремня и нескольких роликов.

На работу вам потребуется порядка 3-ех часов.

1. 1. Дабы на Рено Дастер начать процедуру замены ремня ГРМ, а также для осмотра самого ремня, чтобы выявить дефект, следует снять опору мотора с его правой стороны. Обязательно предварительно вам предстоит снять правое переднее колесо, а также защиту картера и специальные защищающие от пыли пыльники, чтобы обеспечить доступ ко всем нужным механизмам. После между так называемым подрамником и собственно картером мотора нужно проложить брусок из дерева, чтобы мотор был зафиксирован. Крепление генератора ослабить нужно ключом на 13, и тогда ремень привода легко и просто со шкива снимается.
   2. Следующим действием снимаем с опоры, закрепленные на ней все без исключения электропроводки и еще держатели топливных проводов. Опора эта крепится 6-ю болтами. Берем головку на 16 и откручиваем болты крепления самой опоры к корпусу самого блока цилиндров, где располагается привод ГРМ и еще 3-и болта, крепежи к раме авто. Затем опора снимается.
   3. На этой стадии нужно открыть доступ к верхней части ремня, для этого снимаем крышку привода распределительного вала. Для этой цели вам потребуется головка или же ключ на 13.

1. Далее убирать нужно привод ГУРа генератора, а также кондиционера. Собственно для этого обязательно надежно заблокируйте коленвал, чтобы он не проворачивался. Головкой на 18 открутите все крепежи на болтах шкива, скиньте ремень, и снимите шкив привода с данных агрегатов. Далее снимаем 2-ую крышку механизма ремня, которая находится снизу блока цилиндров, для этого ключом размерностью 8 открутите все болты, которых там 4-е штуки.
2. Чтобы не сбились фазы работы ремня на авто, следует обеспечить стопором, обязательную фиксацию валов от их вероятного проворачивания, предварительно вам потребуется выставить коленвал и распределительный вал в такое положение, когда наступает фаза сжатия топлива в 1-ом цилиндре. Также можно поставить соответствующие метки, чтобы знать, как правильно устанавливать новый ремень. Чтобы заблокировать коленвал, нужно отверткой вытащить 2-е одноразовые заглушки, которые выполнены из металла и резины, и которые находятся с левого торца мотора со стороны фильтра для всасываемого извне воздуха. А вот в отверстия, имеющиеся там и предназначенные специально для этой самой цели нужно вставить шпильку или же болт с резьбой ровно 75мм, который должен упереться в площадку на коленвале и не даст ему повернуться. Так, коленчатый вал будет заблокирован от поворота по часовой стрелке. Данное действие производить можно и раньше, тогда, когда вы демонтировали защиту мотора. Снимаем ремень ключом на 13 ослабеванием ролика натяжения. Данный ролик рекомендуется тоже заменить на новый при каждой последующей разборке.
3. Устанавливать новый ремень и собирать все, нужно идя в обратном порядке, и соблюдая строго все процедуры. Во время сборки нужно обязательно контролировать, что шпилька или болт, которые фиксируют коленвал, полностью демонтированы. Заглушки нужно поменять на новые и вставить их на место, вдобавок нужно использовать герметик.
4. Натяжение ремня осуществляется регулировкой натяжного специального ролика с использованием 6-гранного ключа.

Процедура полноценной замены ремня ГРМ на французском автомобиле Рено Дастер бензиновой версии разного объема похожи, тем более можно наглядно воспользоваться видео-инструкцией. Последовательность осуществляемых работ совершенно одинаковая. Стоит только отметить, что 2-литровый движок отличается собственно тем собственно, что у него напрочь отсутствуют установочные специальные метки на шкивах.

Выбор нового ремня ГРМ

При покупке комплекта деталей необходимо учитывать тип используемого мотора. Вместе с монтажом нового привода ГРМ следует менять ролики, поскольку изношенные подшипники приводят к некорректной установке ремня и ускоренному износу детали.

Для дизельных моторов

На машинах Renault Duster встречается 1,5-литровый дизель K9K мощностью 90 или 109 л. с. Для замены необходим оригинальный комплект с каталожным номером 7701477028 (цена от 2,6 тыс. руб.).

Допускается использование аналогов Contitech CT1035K1 (цена от 3,3 тыс. руб.), существует набор с индексом CT1035WP1, включающий в себя новую помпу системы охлаждения (стоимость от 6,1 тыс. руб.). Идентичные наборы производит Gates (K025578X, цена 3,6 тыс. руб.), но насос в этот комплект не входит.

Для бензиновых двигателей

Для замены ГРМ на «Рено Дастере» 1,6 л предусмотрен набор 130С17529R (включает эластичный элемент, 2 ролика и болт), который обойдется покупателю в сумму от 3,8 тыс. руб.

Возможно использование аналога FCR210844 от FranceCar (цена от 2,6 тыс. руб.). Для мотора объемом 2,0 л требуется комплект с артикулом 130C11551R (стоимость от 5,6 тыс. руб.)

или аналог от Gates (номер по каталогу K055550XS, цена от 5,2 тыс. руб.).

Когда Менять Грм На Дастер 2.0

Условия Renault пыльник

2.0, условияРено Дастер Ремень 1.6 (цепь ГРМ 1.6 114 л.с.)

Рено Дастер 2.0 ГРМ на двигателе F4R имеет ременную передачу. До рестайлинга кроссовера этот двигатель производил 135 л.с., в настоящее время. 143 лошадиные силы. Производитель демонстрирует реализацию комплекса учетных программ для настройки фаз газораспределения, что позволило увеличить пропускную способность. В общем и целом, устройство для синхронизации двигателя объемом 2 литра приемлемо для двигателей с двумя распределительными валами (DOHC), но при этом учитываются некоторые особенности.

На распределительных валах и шкивах коленвала нет никаких монтажных меток. Производитель предоставил еще один механизм для крепления и правильной установки ремня. В блоке цилиндров 2-литрового пыльника имеется технологическое отверстие, куда ввинчивается специальный болт определенной длины, он фиксирует коленчатый вал в положении ВМТ 1 и 4 цилиндров. Для фиксации распределительных валов в головке блока цилиндров имеются еще два технологических отверстия на противоположных концах распределительного вала от шкивов. Обычно есть специальные слоты, куда нужно прикрепить тарелку определенной формы и размера. Только после закрепления всех вращающихся частей механизма синхронизации необходимо снять ремень и надеть новый. Основная фотография монитора Duster 3.2.0.

Замена ремня ГРМ DASTER 2.0L Размеры оригинального специального инструмента!

Это видео было отредактировано YouTube Video Editor ()

Вы найдете следующие предметы на фото.

1 шкив коленвала 2 времени 3 шкив ремня ГРМ 4 натяжных ролика 5 Шкив распределительного вала 6 Механизм исполнения системы газораспределения 7 Шкив насоса охлаждающей жидкости

Ремень необходимо менять один раз каждые 60 000 километров. При обрыве ремня ГРМ клапан изгибается, поэтому не тяните с заменой. Двигатель имеет гидравлические компенсаторы, поэтому снова подниматься не нужно.

Сроки Рено Дастер 1.6 (102л.с.) в стилевом варианте это ремень. Сроки дизайн K4M похож на 2-литровый блок F4R. Есть те же гидравлические подъемники, без отметок времени, ремень снимается и устанавливается при закреплении коленчатого вала и распределительных валов, как описано выше. Пояс рекомендуется сдача

каждые 60 тысяч с перерывом клапан сгибается.

Но на новом Рено Дастер 1.6 производитель устанавливает более современный базовый двигатель H4m (114 л.с.) 1.6 л, где цепь ГРМ. У двигателя больше нет гидравлических компенсаторов, а также подробная информация о замене цепи. Но есть система замены пневмоострова, которой нет в K4M. Клапаны регулируются каждые 100 000 км по выбору толкателей. Фото ремня ГРМ Duster 1.6 с цепным приводом добавлен.

Сам график является новым Рено Дастер

1.6 может легко проехать более 200 тысяч километров. Кстати, производство этого мотора было начато в Тольятти. Планируется установить его на дорогую Lada Vesta и новую Lada XRay.

Источник

Post Views: 1

Замена ремня ГРМ

Процесс замены ремня

Процедура установки нового элемента для привода газораспределительного механизма зависит от конструкции двигателя. В бензиновых агрегатах используется 16-клапанная головка с 2 валами и фазовращателем (установлен только на версии объемом 2 л). В дизеле применена 8-клапанная головка с единым распределительным валом.

На дизеле

Последовательность операций при обслуживании ремня на дизеле:

1. Установить машину на подъемнике, снять защиту с мотора и переднее правое колесо.
2. Демонтировать пластиковый щиток, а затем удалить ремень привода вспомогательного оборудования.
3. Установить под поддон двигателя упор, позволяющий снять опорный кронштейн (держится на 5 болтах). Пред откручиванием подушки требуется отсоединить трубки подачи топлива.
4. Снять пластиковый щиток ГРМ, удерживаемый боковыми защелками и центральной клипсой.
5. Выставить коленчатый вал в позицию верхней мертвой точки в первом цилиндре, а затем отвернуть болт фиксации шкива. При ВМТ в первом цилиндре шпонка на валу находится в верхнем положении.
6. Демонтировать кронштейн подушки мотора (держится на болтах), а затем нижнюю часть щитка.
7. На дизеле предусмотрены метки на шкивах и ремне, позволяющие выставить положение элементов. Распределительный вал можно зафиксировать болтом, что позволяет уточнить положением ВМТ в первом цилиндре.
8. Ослабить натяжение ролика и снять ремень.
9. Установить новые детали, отрегулировать натяжение привода ГРМ и собрать мотор.

На бензине

Алгоритм действий при установке ремня на 1,6- или 2-литровом моторе:

1. Установить машину на ровную поверхность, а затем уложить под задние колеса упоры.
2. Поднять правый передний угол, под кузов установить страховочную опору.
3. Снять переднее правое колесо, а затем отогнуть пластиковый щиток на арке, за которым находится шкив коленчатого вала мотора.
4. Ослабить натяжение ролика, а затем снять ремень привода вспомогательных агрегатов.
5. Отвернуть болт крепления шкива на коленчатом валу. Процедура на машинах с ручной коробкой проводится при включенной повышающей передаче и зажатых тормозах (требуется помощь второго человека). На автомобилях с автоматической трансмиссией для ограничения подвижности коленчатого вала используется ломик, который вставляется в зубцы маховика через отверстие в картере.
6. Снять воздушный канал, идущий от фильтра к дроссельному узлу.
7. Вынуть пластиковые заглушки, закрывающие задние торцы распределительных валов.
8. Установить в прорези специальное приспособление (оригинальное или самодельное), которое обеспечивает корректное положение валов двигателя. Для выставления распределительных валов в требуемую позицию требуется прокрутить коленчатый вал за шкив.
9. С помощью монтажной лопатки или домкрата приподнять мотор и установить деревянный брусок между поддоном и подрамником.
10. Отвернуть болты, удерживающие подушку крепления.
11. Демонтировать 3 винта и 2 гайки, а затем удалить алюминиевую крышку ГРМ, под которой смонтированы фазорегулятор и шестерни распределительных валов.
12. Выкрутить 6 болтов, что позволит снять нижний пластиковый кожух механизма (предварительно с носка основного вала двигателя руками стягивается шкив).
13. Ослабить ключом болт натяжного шкива и демонтировать изношенный ремень. Если планируется повторная установка детали, то на внешнюю плоскость и на шестерни наносят метки.
14. Снять натяжной элемент и открутить болт, удерживающий обводной шкив.
15. Установить ролики, винт натяжного приспособления требуется затянуть с усилием 7 Н*м. В ролике предусмотрен выступ, входящий в ответную проточку на корпусе.
16. Смонтировать ремень, а затем сместить натяжитель ключом. В механизме предусмотрен стрелочный указатель, который должен уйти по часовой стрелке на 7-8 мм от фиксированной метки.
17. Установить на место снятые детали, перед запуском провернуть вал двигателя на 2-4 оборота вручную.

Как определить необходимость замены

Владельцу машины “Дастер” необходимо знать, когда менять ремень ГРМ и ролики. Завод рекомендует производить обслуживание через каждые 60 тыс. км, но сложные климатические условия и резкий стиль езды сокращают ресурс детали на 10-15%. При эксплуатации машины в условиях бездорожья рекомендуется устанавливать новый комплект деталей через 40-50 тыс. км пробега. Внеочередная замена производится в случае попадания моторного масла на резиновый элемент (через поврежденный лобовой сальник).

Дополнительные признаки износа ремня, указывающие на необходимость замены:

• появление трещин на беговой дорожке или оторванных зубьев;
• растяжение эластичного элемента;
• отслоение части боковой поверхности из-за заводского дефекта или повреждения роликов;
• повышенный шум при работе привода, возникающий из-за износа роликов или разрушения беговой дорожки ремня.

Некоторые особенности

Для снижения усилия при проворачивании вала на бензиновых моторах выкручивают свечи, замена которых совмещается с восстановлением привода ГРМ. Завод-производитель выпускает наборы приспособлений для удержания коленчатого вала в позиции верхней мертвой точки в первом цилиндре. Резьбовой штифт вкручивается в канал в блоке двигателя, при этом логотип Renault на зубчатых колесах распределительных валов должен располагаться в положении, близком к верхней точке.

При удержании вала мотора монтажной лопаткой важно не повредить зубцы датчика его положения. Элементы размещены рядом с венцом стартера, но отличаются большими размерами и плоской вершиной

Возможно обслуживание бензиновых двигателей с нанесением меток на шестерни и картер двигателя. Процедура определения взаимного расположения в данном случае осуществляется по верхним мертвым точкам в первом и четвертом цилиндрах. После установки ремня необходимо вручную провернуть мотор, проверяя отсутствие контактов клапанов и днищ поршней.

Подготовительные работы

Сначала снимаете пластиковый короб, расположенный справа от блока цилиндров. Чтобы снять пластиковый шланг, необходимо придавить два зажима и убрать фиксирующий резиновый хомут, после чего короб легко снимается. В открывшемся пространстве отверткой вынимаете две резиновые заглушки, закрывающие оси распределительного вала, и откручиваете металлическое крепление, вывернув два болта на 8.

В отверстия, которые закрывались заглушками, вставляете фиксатор распредвалов. Это П-образная пластина, толщиной в 5 мм, с расстоянием между вертикальными частями 100 мм, и их шириной по 36 мм. Для фиксации полукольца должны располагаться в горизонтальном положении, после чего приспособление вставляется в прорези и надежно блокирует распредвалы.

Выкрутив гайки на двух шпильках, снимается теплоотвод от головки блока цилиндров. Далее автомобиль поднимается на домкрате или подъемнике, снимается защита, а под него установите домкрат или другое приспособление, позволяющее поднимать его или снова устанавливать на опоры, что потребуется при замене ремня ГРМ, также для удобства откручивания болтов.

Головкой Е14 открутите заглушку под фиксатор коленвала, расположенную на блоке цилиндров. Замена ремня ГРМ на 2-лировом Дастере требует демонтажа опоры двигателя. Из креплений трубки подачи топлива, снимается фиксатор жгутов из кронштейна. Затем выкручивается шесть болтов крепления, для чего потребуется головка на 16 – три прикрепленных к крышке привода и три непосредственно к кузову.

В открывшемся пространстве видна металлическая крышка кожуха ремня ГРМ, чтобы снять ее нужно открутить пять болтов и гаек на 13, после чего она легко снимается. Демонтируйте пластиковую часть защитного кожуха, для чего нужно выкрутить 5 болтов на 8.

Фиксатор коленчатого вала — это стальной цилиндр диаметром 8 мм и длиной 50 мм, на конце которого располагается рукоятка для удобства его установки в блок. Приспособление просто вставляется в коленвал, не давая ему проворачиваться. Открутите болт крепления коленчатого вала, ключом на 16 отжимаете натягивающий ролик и снимаете ремень генератора.

Что означают модификации F4R

За все время производства двигатель многократно подвергался усовершенствованию. Создано более 50 модификаций на основе базовой модели. Механическая часть оставалась без каких-либо значительных изменений.

Все изменения были направлены на увеличение мощности. Незначительно изменялся крутящий момент.

Мотор по индексам отличается деталями конструкции, например, помпа может быть под ремнем ГРМ, либо снаружи. Соответственно менялось соединение с трансмиссией. Например, модификации F4R 712, 742, 780 предназначались для работы с МКПП, а 713 и 743 с АКПП.

Была попытка внести изменения в ГРМ двигателя. Так, в F4R 730 высота подъема впускных клапанов 9,999, а выпускных 10,998 мм, то в модификациях 701, 740, 741, 780 – 10,014 и 10,009 мм. На F4R 714 был установлен фазорегулятор, а на F4R 720 его не было.

Кроме этого следует отметить, что модификации F4R 760- 767, 774, 776, 784, 786, 787, 794-797, 800,811, 813, 870, 872, 874, 886, 896, 897 оснащались турбокомпрессором.

Несмотря на это, основные изменения касались навесного оборудования (подбиралась более рациональная форма воздушного фильтра, выпускного коллектора, типа катализатора и т.п.).

Код двигателя	Мощность	Крутящий момент	Степень сжатия	Годы выпуска	Устанавливался
F4R 700	140 л. с при 5500 об/мин	188 Нм	9.8	1996-2002	Renault Espace III
F4R 701	140 л. с при 5500 об/мин	188 Нм	9.8	1998-2002	Renault Espace III
F4R 712	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 713	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 714	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 715	135 л. с при 5500 об/мин	191 Нм	9.8	2001-2007	Laguna II
F4R 720	120 л. с при 4700 об/мин	190 Нм	9.8	2001-2006	Trafic II
F4R 722	120 л. с при 4700 об/мин	190 Нм	9.8	2001-2006	Trafic II
F4R 730	169 л. с при 6250 б/мин	200 Нм	11.2	1998-2006	Clio II, Sport (CB0M)
F4R 732	169 л. с при 6250 б/мин	200 Нм	11	1998-2006	Clio II, Sport (CB0M)
F4R 736	169-172 л. с при 6250 б/мин	200-250 Нм	11	1998-2012	Clio II, Sport (CB0M)
F4R 738	179 л. с при 6500 об/мин	200 Нм	11	2001-2012	Clio II, Thalia I
F4R 740	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 741	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 744	140 л. с при 5500 об/мин	188 Нм	9.8	1999-2003	Scenic I
F4R 746	140 л. с при 5500 об/мин	191 Нм	9.8	1999-2002	Megane I, Scenic I
F4R 760	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2003	Avantime I
F4R 761	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2003	Avantime I
F4R 762	163 л. с при 5000 об/мин	250 Нм	9.5	2001-2005	Vel Satis I
F4R 763	163 л. с при 5000 об/мин	250 Нм	9.5	2002-	Vel Satis I
F4R 764	163 л. с при 5000 об/мин	270 Нм	9.5	2001-2005	Laguna II
F4R 765	163-170 л. с при 5000 об/мин	270 Нм	9.5	2005-2009	Vel Satis I, Laguna II
F4R 766	170 л. с при 5000 об/мин	270 Нм	9.5	2004-2009	Vel Satis I
F4R 767	170 л. с при 5000 об/мин	270 Нм	9.5	2004-2009	Vel Satis I
F4R 770	135 л. с при 5500 об/мин	191 Нм	9.8	2002-2009	Megane I, II, Scenic II
F4R 771	135 л. с при 5500 об/мин	191 Нм	9.8	2002-2009	Megane II, Scenic II
F4R 774	230 л. с при 5500 об/мин	191 Нм	9	2004-2009	Megane II
F4R 776	163 л. с при 5000 об/мин	270 Нм	9.5	2003-2009	Megane II, Scenic II
F4R 780	140 л. с при 5750 об/мин	188 Нм	9.8	1998-2001	Laguna I
F4R 784	170 л. с при 5000 об/мин	270 Нм	9	2005-2007	Laguna II
F4R 786	170 л. с при 5000 об/мин	270 Нм	9.5	2005-2007	Laguna II
F4R 787	170 л. с при 5000 об/мин	270 Нм	9.5	2005-2007	Laguna II
F4R 792	136 л. с при 5500 об/мин	191 Нм	9.8	2002-2012	Espace IV
F4R 794	163 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 795	163 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 796	163-170 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 797	163-170 л. с при 5000 об/мин	250 Нм	9.5	2002-2006	Espace IV
F4R 800	204 л. с при 5000 об/мин	300 Нм	9	2007-2015	Laguna III
F4R 811	170 л. с при 5000 об/мин	270 Нм	9.5	2007-2020	Laguna III
F4R 813	170 л. с при 5000 об/мин	270 Нм	9.5	2007-2020	Laguna III
F4R 820	117 л. с при 5000 об/мин	190 Нм	9.8	2006-2014	Trafic II
F4R 830	197-201 л. с при 7100 об/мин	215 Нм	11.5	2005-2013	Clio III
F4R 870	180 л. с при 5500 об/мин	300 Нм	9.5	2009-2012	Megane III
F4R 872	190 л. с при 5500 об/мин	300 Нм	9.5	2012-2020	Megane III
F4R 874	220-273 л. с при 5500 об/мин	340 Нм	8.5	2013-2020	Megane III
F4R 886	204 л. с при 5000 об/мин	300 Нм	9.5	2005-2007	Laguna II
F4R 887	204 л. с при 5000 об/мин	300 Нм	9.5	2005-2007	Laguna II
F4R 896	170 л. с при 5000 об/мин	270 Нм	9.5	2002-2014	Espace IV
F4R 897	170 л. с при 5000 об/мин	270 Нм	9.5	2002-2014	Espace IV

Ремень дизеля 1,5 K9K

Артикул оригинального ремня, по которому можно начинать поиск – 8200537033. Рекомендуется покупать оригинал, цена примерно 2400 рублей. Чуть подороже будет аналог Bosch 1 987 949 565, есть предложения и от многих других компаний.

На дизельных моторах применяются два фиксатора такого типа, который использовался при стопоре коленчатого вала бензиновых двигателей. Одним из них аналогичным образом фиксируется коленвал, а второй задействуется для стопора распредвала (он тут один) сквозь отверстие в его звездочке.

У этого двигателя есть метки ГРМ на звездочках распредвала, топливного насоса высокого давления (ТНВД) и коленвала.

Наличие меток на новом ремне следует проверить перед демонтажом старого, если их не будет – необходимо сосчитать расстояния в зубцах ремня между метками звездочек и нанести их на ремень. Натянуть ремень тем же способом.

Делаем сами

• Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
• На данный момент необходимо позвать ассистента. Он должен поставить авто на ручник и выдавить тормоз на высочайшей скорости. Это необходимо для фиксации коленвала. Проворачиваться после чего Он не будет.
• Выворачиваем болт, Которым крепится шкив. Может быть, что сделать это будет тяжело, потому что он спрессовался.
• Сейчас снимаем пистон, а жгуты убираем в сторону.
• Берем отвертку с плоским наконечником и вставляем ее меж зубцами маховика. Сделать это можно через окно картера.

Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вкупе с шайбой.

Сейчас демонтируем верхний кожух, выкрутив для этого несколько болтов. 8. Валы выставляем в положение мертвой точки. 9. Выкручиваем болт шкива коленвала. Для этого поначалу необходимо меж торцом и болтом чего-нибудть воткнуть. Для этой цели полностью могут подойти несколько шайб. Подойдет и маленькая втулка. 10. Из распредвалов следует Выкрутить заглушки. Коленвал крутым на право. Делать это необходимо, пока пазы ни встанут горизонтально. 11. Выкручивается резьбовая пробка.

В образовавшееся отверстие вставляем железный штырь.

Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенны на коленвале и застопорить его. 14. Сейчас берем устройство для блокировки распредвалов и используем его по предназначению. Если подобного устройства имеется, то застопорите распредвалы можно с помощью обыкновенной монтировки. 15. ослабляет натяжной ролик. 16. Натяжной ролик с помощью шестигранника проворачиваем на лево. 17. Сейчас приступаем к стягиванию ремня с роликов.

Направьте внимание на состояние натяжного ролика. Он тоже является расходными материалом и временами изнашивается

Если признаки износа находятся, его лучше поменять, чтоб не заниматься разборкой всего узла только из-за подмены ролика. Сальники распредвалов тоже изменяются на новые.

Во время установки нового расходники следует уделять свое внимание на направление стрелок на ремне. Они Должны указывать направление движения

Ремень будет работать и если установить его в оборотном направлении, но в данном случае зубцы очень стремительно износятся. 20 Потом производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, да и перетягивать ремень тоже не следует. 21. Стержень, которые мы использовал для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов. 22. Сейчас коленвал нужно пару раз прокрутить на право. Делается это, пока пазы ни воспримут правильное положение. 23. Проверяем фазы и натяжение Ременной передачи. Если что-то вас не будет устраивать, всю функцию придется повторить. НЕ ленитесь делать это, потому что некорректная установка может послужит сползанию ремня либо даже его обрыву. 24. возвращаю пробку и заглушки на свое место.

На этом функцию подмены ремня можно считать законченной. Вы Не только лишь сберечь средства, если проведете ее без помощи других, вы еще получите очень неплохой опыт.

Замена ремня ГРМ на Рено Дастер 1.5 дизель

Проверить двигатель на наличие повреждений

ВНИМАНИЕ: Этот движок был идентифицировано как движок помех, в каком Более возможно возникнет возможность повреждения клапана поршень в случае отказа ремня ГРМ.Перед снятием головки (головок) цилиндров нужно выполнить проверку компрессии всех цилиндров. READ 2021 Volkswagen Touareg R Plug-In Hybrid V6 Packs 462 PS, 14

READ 2021 Volkswagen Touareg R Plug-In Hybrid V6 Packs 462 PS, 14

Особые меры предосторожности

• Отсоединить провод массы аккумуляторной батареи.
• НЕ поворачивайте коленчатый либо распределительный вал при снято ремне ГРМ.
• Снимите свечки зажигания, чтобы облегчить вращение мотора.
• Проверните движок в обыкновенном направлении вращения (если не обозначено другое).
• НЕ проворачивайте движок через распределительный вал либо другие звездочки.
• Соблюдайте все моменты затяжки.

Как поменять ремень ГРМ на Рено Twingo 2 1.2 16V 2007-

Делаем сами

1. Демонтируем верхнюю крышку. Для этого придется отвернуть несколько гаек и болтов.
2. Сейчас нужно позвать помощника. Он должен поставить авто на ручник и выжать тормоз на высокой скорости. Это нужно для фиксации коленвала. Проворачиваться после этого он не будет.
3. Выворачиваем болт, которым крепится шкив. Возможно, что сделать это будет непросто, так как он спрессовался.
4. Теперь снимаем пистон, а жгуты убираем в сторону.
5. Берем отвертку с плоским наконечником и вставляем ее между зубцами маховика. Сделать это можно через окно картера.

6. Выкручиваем болт шкива дополнительных агрегатов. Снимаем его вместе с шайбой.

7. Теперь демонтируем верхний кожух, выкрутив для этого несколько болтов. 8. Вали выставляем в положение мертвой точки. 9. Выкручиваем болт шкива коленвала. Для этого сначала нужно между торцом и болтом что-нибудь вставить. Для этой цели вполне могут подойти несколько шайб. Подойдет и небольшая втулка. 10. Из распредвалов следует вывернуть заглушки. Коленвал крутим вправо. Делать это нужно, пока пазы ни встанут горизонтально. 11. Выворачивается резьбовая пробка.

12. В образовавшееся отверстие вставляем металлический штырь.

13. Когда коленвал находится в положении мертвой точки, стержень точно войдет в паз, расположенный на коленвале и застопорит его. 14. Теперь берем устройство для блокировки распредвалов и используем его по назначению. Если подобного устройства нет, то застопорить распредвалы можно при помощи обычной монтировки. 15. Ослабляем натяжной ролик. 16. Натяжной ролик при помощи шестигранника проворачиваем влево. 17. Теперь приступаем к стягиванию ремня с роликов.

18

Обратите внимание на состояние натяжного ролика. Он тоже является расходным материалом и время от времени изнашивается

Если признаки износа присутствуют, его лучше заменить, чтобы не заниматься разборкой всего узла только из-за замены ролика. Сальники распредвалов тоже меняются на новые.

19

Во время установки нового расходника следует обращать внимание на направление стрелок на ремне. Они должны указывать направление движения

Ремень будет работать и если установить его в обратном направлении, но в этом случае зубцы очень быстро износятся. 20 Затем производим натяжку нового ремня. Натяжка должна быть достаточной. Провисания допускать не следует, но и перетягивать ремень тоже не следует. 21. Стержень, который мы использовали для фиксации коленчатых валов, вынимается. Также следует извлечь и фиксатор распредвалов. 22. Теперь коленвал надо несколько раз прокрутить вправо. Делается это, пока пазы ни примут правильное положение. 23. Проверяем фазы и натяжение ременной передачи. Если что-то вас не будет устраивать, всю процедуру придется повторить. Не ленитесь делать это, так как неправильная установка может послужить сползанию ремня или даже его обрыву. 24. Возвращаем пробку и заглушки на свое место.
